Коды неисправностей (ошибки) планар

Классификация обогревателей

• Наиболее широкое распространение в современных автомобилях получили два вида дополнительных обогревателей. Они различаются по типу нагреваемого ими физического тела: жидкостные. Рабочим телом является антифриз или другая охлаждающая жидкость;
• Воздушные. Рабочее тело – нагреваемый и нагнетаемый воздух.

Различают также дополнительные обогреватели, работающие исключительно от включенного двигателя, и автономные устройства, которые не нуждаются в пуске двигателя, а могут запитываться непосредственно от топливного бака через специальный насос (жидкостные отопители) или от аккумуляторной батареи машины (электрические отопители).

Дополнительные отопители помогают более быстро прогреть двигатель до рабочей температуры и способны в короткие сроки создать комфортные условия в салоне машины в холодное время года. Теплый воздух поступает от дополнительного обогревателя в машину и распределяется по салону либо прямотоком (отопители с вентиляторами), либо через штатные дефлекторы системы отопления/кондиционирования (отопители с радиаторами).

В том случае, когда автономный дополнительный отопитель встроен в существующую штатную схему обогрева автомобиля (жидкостный вариант), его можно использовать для быстрого размораживания стекол, что намного практичнее и эффективнее грубого соскабливания льда и инея скребком.

Автономный электрический отопитель имеет ряд своих неоспоримых достоинств:

• Удобство и простота эксплуатации;
• Практичность – энергию на обогрев отопитель получает от аккумуляторной батареи автомобиля через прикуриватель;
• Малые габариты и мобильность (возможность размещения в любом месте салона);
• Безопасность прибора (керамический нагревательный элемент пожаробезопасен и не сжигает кислород при нагревании).

К главным недостаткам электрообогревателя относятся его малая теплоотдача и нежелательность включения прибора при неработающем двигателе, так как это может привести к быстрому и глубокому разряду батареи.

Установка дополнительного отопителя в общем случае преследует получение дополнительных преимуществ по трем направлениям:

1. Комфорт. Использование дополнительной печки дает возможность посадки в автомобиль сразу без верхней одежды, обеспечивает предварительный прогрев сидений и органов управления и позволяет осуществить мягкую очистку стекол от льда. Инея и конденсата;
2. Безопасность. Чистые размороженные стекла обеспечивают оптимальный обзор, облегчающий водителю процесс вождения и парковки. Отсутствие верхней одежды добавляет свободы движениям и помогает избежать ослабления ремня безопасности. Комфортная температура позволяет более долгое время сохранять оптимальную остроту реакции и внимательность;
3. Экономичность. Отсутствие необходимости соскабливания льда предохраняет стекла машины от царапин. Кроме того, не требуется тратить деньги на приобретение специального спрея для разморозки.

Что такое автономный отопитель «Планар»

Автономный обогреватель «Планар» – автономный обогреватель, позволяющий обогреть салон и удерживать заданную температуру вне зависимости от работы системы отопления автомобиля. Подобный обогреватель позволяет решить проблемы эксплуатации автомобилей и помещений в суровых зимних условиях.

Автономные обогреватели марки «Планар» – продукт отечественных производителей автокомпонентов. Подогреватель был совместно разработан компаниями «ТеплоСтар» и «Adverse». Первое поколение «Планар» увидело свет в 1995 году, с того времени совместный продукт двух производителей пережил немало новшеств и обновлений.

Формально линейка «Планар» является не предпусковым нагревателем, а воздушным обогревателем двигателя и салона. Благодаря этому продукция под маркой «Планар» расширяет сферу своего использования. Нагреватели «Планар» могут эксплуатироваться не только на легковых автомобилях, но и на грузовиках, спецтехнике, промышленных агрегатах и т. д. Также обогреватели «Планар» могут использоваться для обогрева помещений.

Поэтому по своему назначению обогреватели марки «Планар» отличаются от импортных предпусковых подогревателей. «Планар» не поднимет температуру двигателя для облегчения запуска мотора, однако установит и поддержит комфортную температуру салона автомобиля.

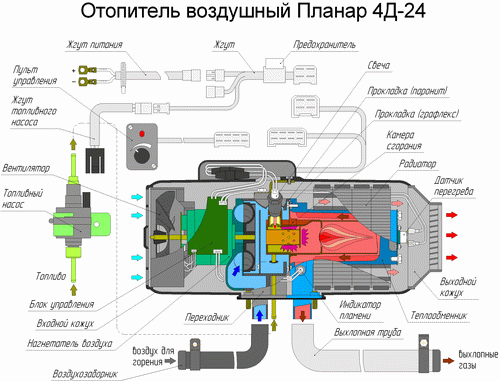

Конструкция отопителя

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским заводом «Планар» (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.

«Планар» — воздушный отопитель

Автономный отопитель «Планар» торговой марки «Адверс» (под ней же выпускаются обогреватели «Бинар» и «Теплостар») – один из самых популярных обогревателей, представленных в автомобильных магазинах Москвы. Он имеет ряд преимуществ:

• Неограниченное время обогрева;
• Возможность предпускового разогрева;
• Экономный расход топлива (дизеля);
• Эффективное действие даже при очень низких температурах на улице;
• Возможность подогрева не только салона, но и грузового отделения.

Для чего нужна автономка «Планар»

Автонагреватель служит для обогрева салона и грузовых отсеков авто в короткие сроки, а также для поддержания постоянной температуры, например, при длительных стоянках.

Принцип работы воздушного отопителя «Планар»

Обогреватель работает на дизеле независимо от двигателя машины. Устройству требуется подключение к току (количество вольт зависит от разновидности).

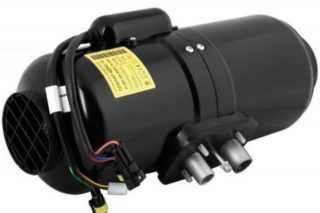

Отопитель Планар 9д-24

После запуска насос обогревателя «Планар» подает топливо (дизель) в камеру сгорания, в которой возникает топливно-воздушная смесь, легко воспламеняемая через штифт накаливания. В результате этого образуется энергия, которая через теплообменник нагревает сухой воздух. Если подключен внешний датчик, обогреватель может автоматически поддерживать нужную температуру воздуха. Побочные продукты не попадают в кабину, а выводятся наружу через выхлопную систему авто. В случае поломки на пульте отображается код неисправности.

Причины неисправности автономного отопителя

Основные причины неисправности автономки можно условно поделить на три блока:

Для своевременного и оперативного ремонта важно знать коды ошибок и внешние признаки неисправностей автономного отопителя

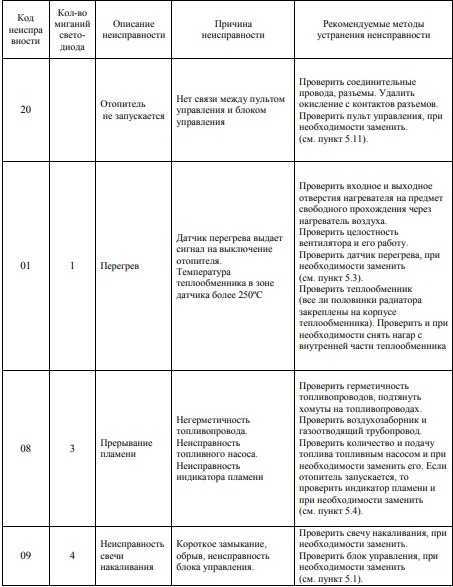

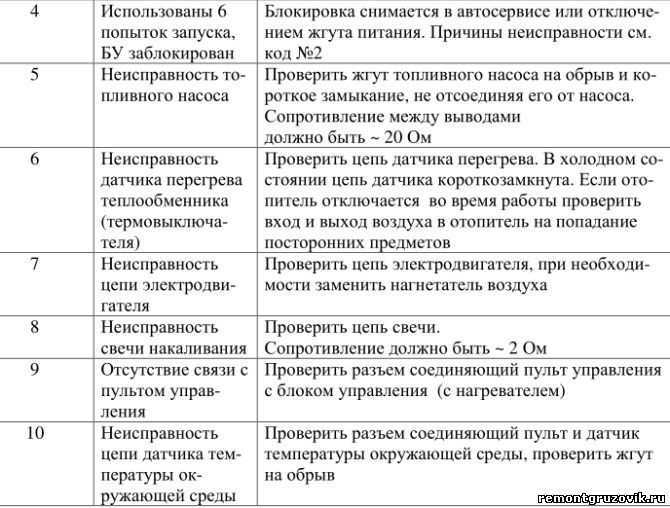

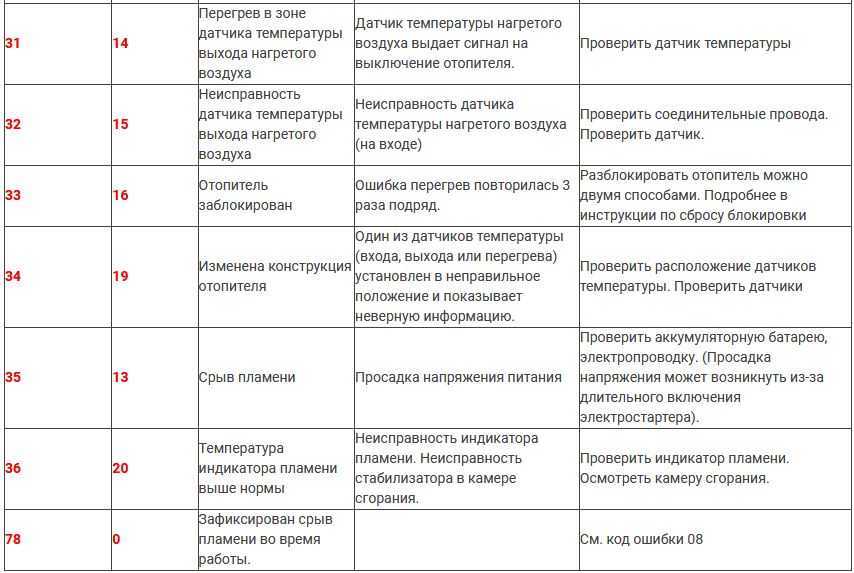

Коды ошибок

Пример пульта управления отопителем с кодом ошибки на экране

В случае неисправности в большинстве автономных отопителей предусмотрен вывод уведомлений в виде кодов ошибок. Такие уведомления показывают в каком узле возникла неисправность. Согласно коду ошибки можно приступить к устранению причины поломки в той или иной части автономки. Для каждой из фирм производителей отопителей существуют собственные коды ошибок. При первом же поиске в Интернете можно легко получить нужную информацию. Вам остается ознакомится с набором инструкций и схемами решения неисправности.

Так как получить эти коды? При обращении в сервисный центр выполняется диагностика отопителя. Используя специальное диагностическое оборудование определяются коды ошибок отопителя. В нашей компании Вы получите полный комплекс диагностических мероприятий для выявления неисправностей и определения кодов ошибок автономных отопителей большинства производителей. Мы готовы исправить любые возникшие проблемы с использованием оригинальных комплектующих на современном оборудовании.

Если отопитель не запускается и дымит

Отопитель дымит как правило в результате засора одного из элементов камеры сгорания

При запуске автономка дымит и при этом сам отопитель не работает. В зависимости от цвета выхлопа причины неполадки автономного отопителя могут быть различными.

При запуске лампочка горит, но отопитель не запускается

В такой ситуации отопитель может немного подымить, издавать шум, однако не нагревает кабину. Это говорит о том, что в Вашем отопителе не воспламеняется топливная смесь. В качестве временного решения народные умельцы добавляют легковоспламеняющиеся жидкости через канюлю топливного шланга отопителя. Одной из таких является WD40, которую вводят в канюлю, после чего воспламенение смеси происходит гораздо лучше.

Иногда при горящей лампочке включения, выхлопная труба начинает обильно дымить. Для таких случаев в качестве временного ремонта опытные водители предлагают продувать выхлопную трубу пневмопистолетом в момент начала задымления. При достаточном количестве воздуха в камере сгорания топливо воспламеняется и двигатель автономки запускается. Также рекомендуется перед зимним сезоном проверять и чистить топливные фильтры.

В отдельных случаях проблемы с отопителем начинаются уже сразу после его установки. При неправильной сборке насос для подкачки топлива может располагаться под наклоном более 15 градусов. Это приводит в слабой подкачке топлива и недостаточной его подаче в камеру сгорания.

На заметку! Страшный сон для водителя, когда в условиях морозной погоды автономка внезапно не запускается или вообще выходит из строя

Поэтому крайне важно приобрести качественный надежный отопитель. Не последнюю роль играет его грамотная установка

Нужно строго придерживаться последовательности сборки и наличия всех компонентов отопителя, в том числе элементарных прокладок. Мы являемся дилерами известных производителей автономных отопителей Eberspacher и Motorcool. При покупке у нас Вы можете быть уверены в высоком качестве продукции и своевременном гарантийном обслуживании. Мы выполняем установку отопителей на любой вид коммерческого транспорта. Наши опытные специалисты выполнят обслуживание и ремонт любой сложности.

Система контроля и управления

С помощью блока управления можно регулировать количество тепла Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

• включение и отключение аппарата;
• контроль и управление процессом горения топлива;
• начальная диагностика при поломках во время запуска;
• автоматическая вентиляция после остановки Планара;
• аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

• По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
• По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
• Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

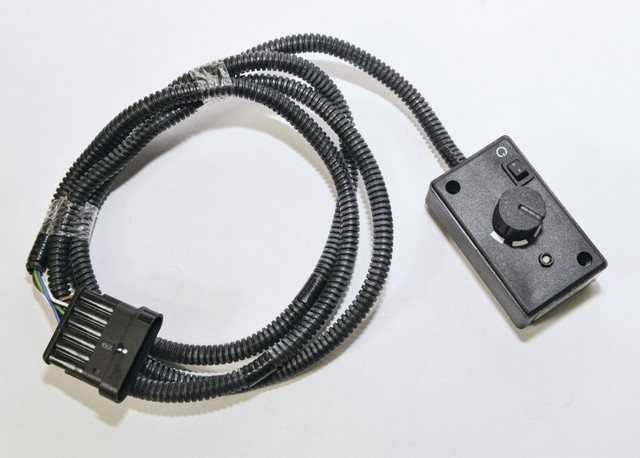

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

• ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
• ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
• ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Установка автономного отопителя на автомобиль своими руками

Поскольку наиболее употребительными и экономными являются обогреватели воздушного и жидкостного типа, работающие на бензине или дизтопливе, процедуру монтажа опишем именно для таких устройств. Электрические модели монтируются несколько проще, а вот работающие на сжиженном газу лучше самостоятельно не устанавливать – слишком опасно.

В любом случае перед началом работ следует внимательно ознакомиться с инструкцией, прилагаемой к конкретной модели, при этом будьте особо внимательны при покупке – документация должна быть на русском языке. Изучите комплектность устройства: обычно в состав приобретаемого входит всё необходимое для выполнения монтажных работ, включая детали крепежа.

Итак, последовательность действий при монтаже АО:

• определяемся с местом установки обогревателя и способом его крепления. Обычно автономный отопитель монтируют в моторном отсеке, но можно встретить и салонные реализации (например, за спинкой заднего ряда сидений);
• после этого следует тщательно продумать, как подключить устройство к топлипроводу и бортовой электросети. Если отопитель имеет собственный топливный бак (есть и такие модели с баком ёмкостью до пяти литров), задача упрощается. Но в большинстве случаев используется схема с подключением к автомобильному бензобаку, поэтому вам понадобится бензопровод соответствующей длины. Рекомендуется использовать металлическую трубку (медную или стальную), наподобие тех, которые применяют в тормозной системе, но, в крайнем случае, можно использовать и резиновый шланг соответствующего диаметра;
• независимо от того, каким маршрутом осуществляется подача горючего к отопителю, топливопроводы следует обязательно закрепить – хомутами, саморезами или болтовыми стяжками, при этом отверстия, проделанные в кузове для крепежа, следует обработать антикоррозионным составом;
• электропроводка должна обеспечивать автономным питанием насос, а также бензонасос. При этом обеспечьте работу собственного нагнетателя через предохранитель;
• следует также определиться с местом расположения на торпеде панели управления отопителем, которую также подключаем к общей схеме электропитания;
• для отвода отработанных газов следует использовать входящий в комплект воздуховод. Если его нет, приобретите для этих целей два шланга: один будет использоваться для подачи воздуха в камеру сгорания и теплообменник, другой – для отвода выхлопных газов;
• и проводка, и шланги, и трубки нужно проложить таким образом, чтобы они не контактировали с горячими деталями силовой установки, а если они проложены в салоне – чтобы их нельзя было случайно задеть;
• установите на подготовленное место отопитель, надёжно укрепите, подсоедините все шланги и трубки;
• водяной АО следует встроить в систему охлаждения мотора согласно прилагаемой инструкции;
• после завершения монтажных работ запустите двигатель, чтобы убедиться в отсутствии протечек охлаждающей жидкости;
• точно также следует проверить герметичность топливопроводов;
• при включённом на полную мощность обогревателе измерьте потребляемый устройством ток – он не должен превышать номинал, указанный в паспорте, более чем на 10-20%. В противном случае следует искать причину утечек электроэнергии;
• убедитесь, что отопитель работает исправно и нагревает салон до указанной температуры за время, соответствующее нормативным показателям.

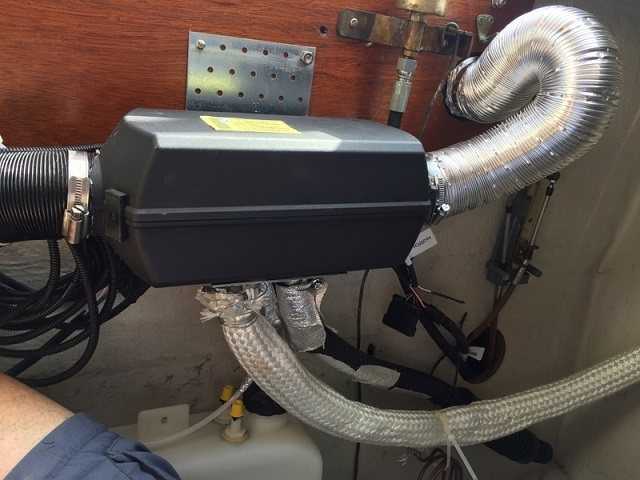

Установленный отопитель салона в автомобиле УАЗ

Отдельно нужно упомянуть, что установка автономной печки на автомобиль требует обязательного соблюдения правил безопасности при выполнении монтажных работ, особенно если это модель, работающая на бензине или солярке. Как уже отмечалось, прокладка всех коммуникаций должна быть скрытной – только в этом случае можно обезопасить себя, пассажиров и автомобиль от утечек горючего, обрыва или КЗ в бортовой сети, от попадания в салон выхлопных газов. Защищайте трубки, проводку и шланги в местах соприкосновения с острыми кузовными деталями посредством резиновых манжетов. Не забывайте хотя бы раз в месяц осуществлять проверку герметичности всех систем автономного отопителя.

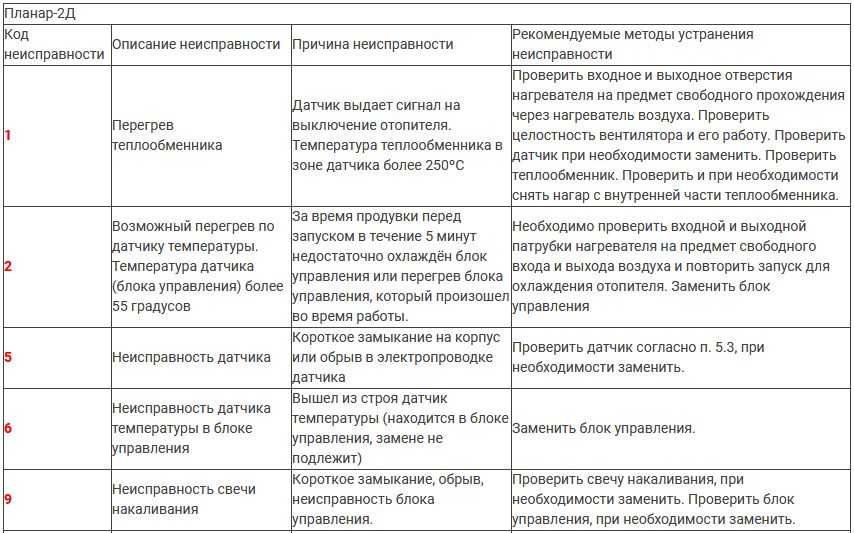

Планар 2Д-12/24, Планар 44Д-12/24, Пранар 8ДМ-12/24

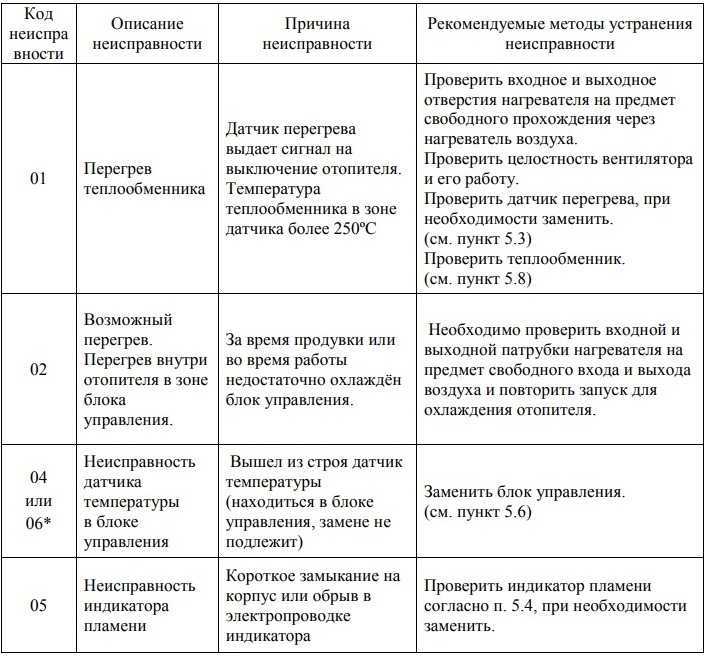

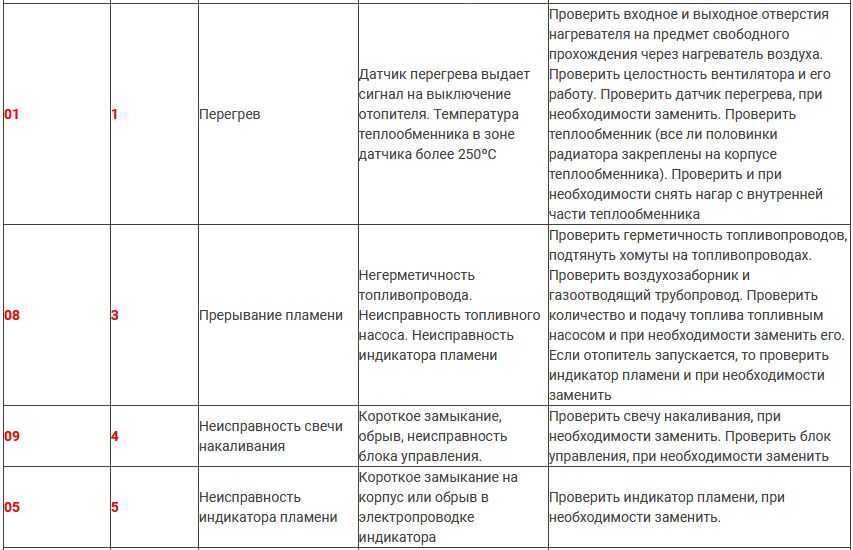

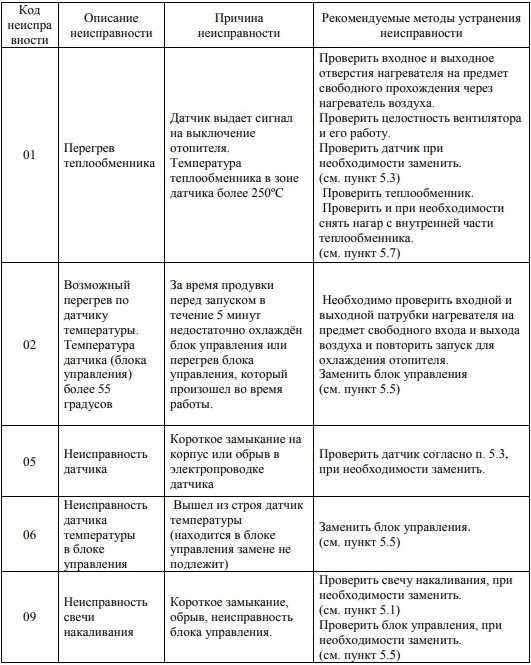

Код	Неисправность	Рекомендации по устранению
01	Перегрев теплообменника. Датчик выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС.	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик при необходимости заменить. Проверить теплообменник. Проверить и при необходимости снять нагар с внутренней части теплообменника.
02	Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов. За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.	Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя. Заменить блок управления.
05	Неисправность датчика. Короткое замыкание на корпус или обрыв в электропроводке датчика.	Проверить датчик, при необходимости заменить.
04 или 06*	Неисправность датчика температуры в блоке управления. Вышел из строя датчик температуры (находится в блоке управления замене не подлежит).	Заменить блок управления.

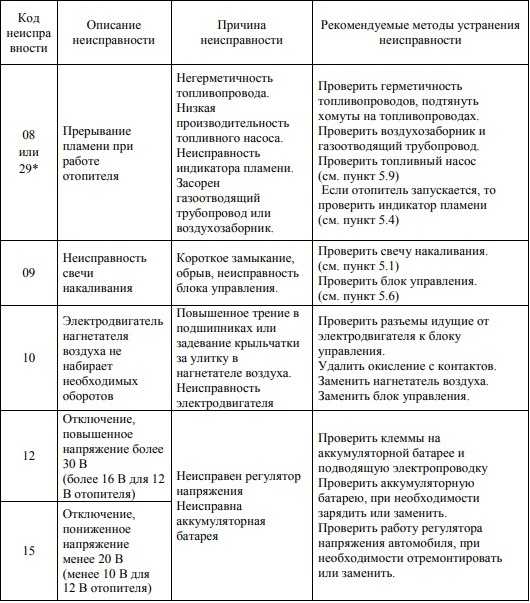

09	Неисправность свечи накаливания. Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить.

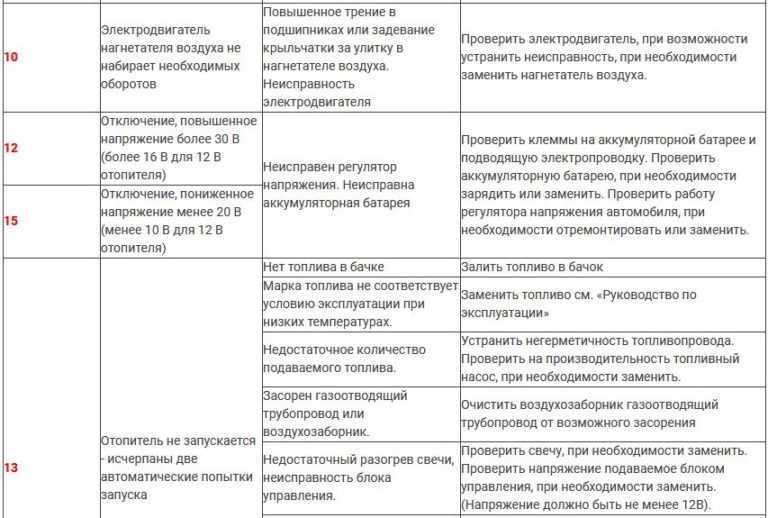

10	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов. Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.
12	Отключение, повышенное напряжение более 30 В (более 16 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Смотрите код ошибки 12.

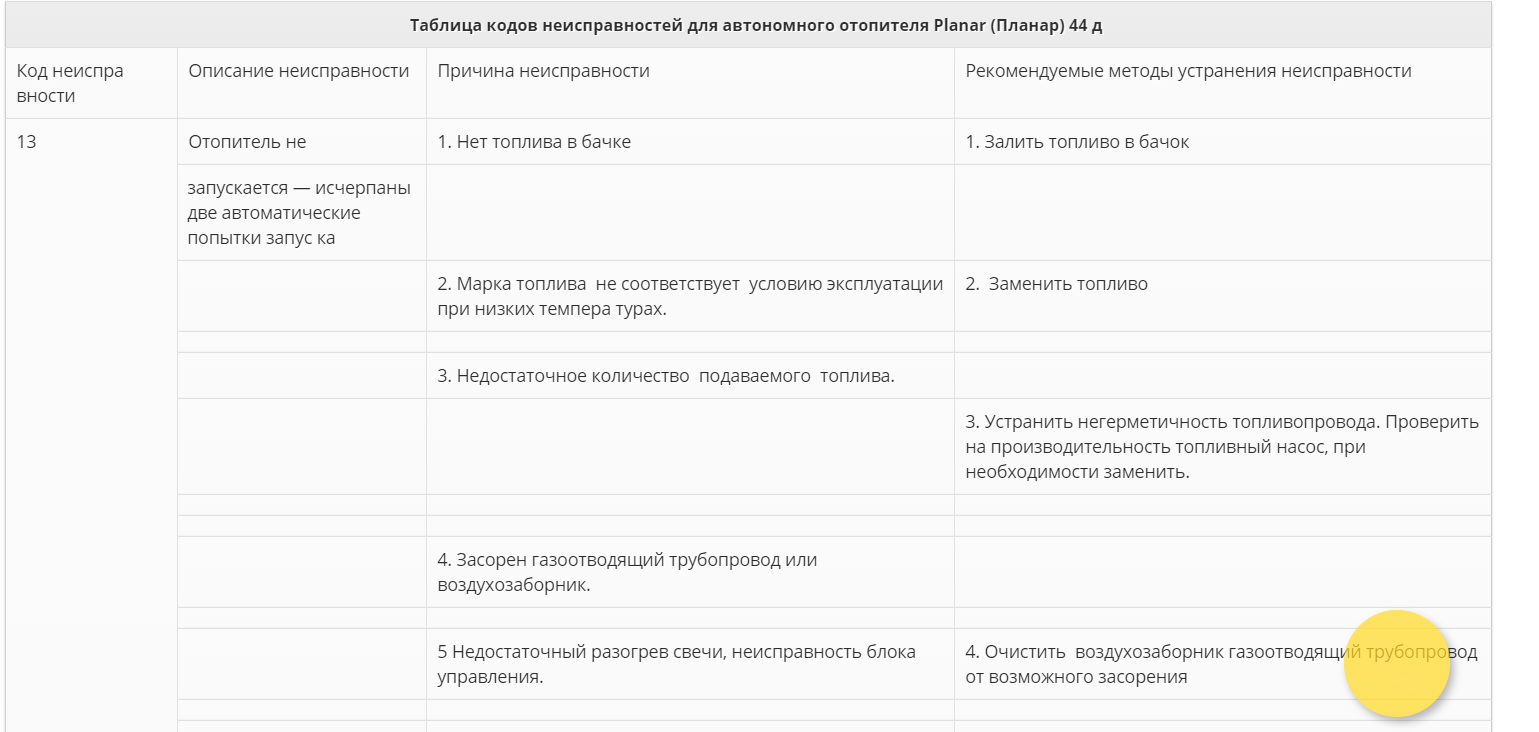

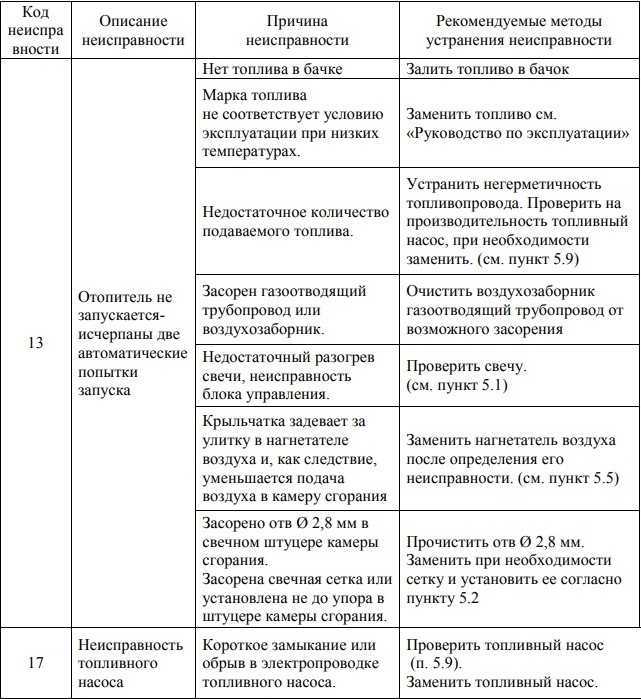

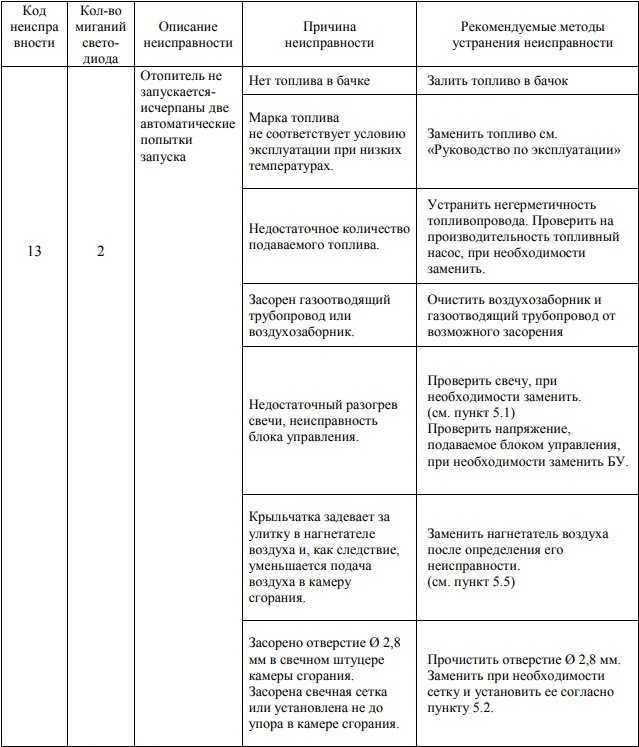

13	Отопитель не запускается исчерпаны две автоматические попытки запуска.

Нет топлива в бачке.

Марка топлива не соответствует условию эксплуатации при низких температурах.

Недостаточное количество подаваемого топлива.

Засорен газоотводящий трубопровод или воздухозаборник.

Недостаточный разогрев свечи, неисправность блока управления.

Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания.

Засорено отв Ø 2,8 мм в камере сгорания. Засорена свечная сетка или установлена не до упора в штуцере камеры сгорания.

Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить.

Очистить воздухозаборник газоотводящий трубопровод от возможного засорения.

Проверить свечу, при необходимости заменить. Проверить напряжение подаваемое блоком управления, при необходимости заменить. (Напряжение должно быть не менее 12 В).

Заменить нагнетатель воздуха после определения его неисправности.

Прочистить отв Ø 2,8 мм. Заменить при необходимости сетку.

Перегорели предохранители на жгуте питания.

Нет связи между пультом управления и блоком управления. Пульт управления не получает данные с блока управления.

Проверить соединительные разъемы и зеленый провод в переходном жгуте. Удалить окисление с контактов разъемов.

Проверить пульт управления и переходной жгут, при необходимости заменить. Если пульт работает, то необходимо заменить блок управления.

* — новый код неисправности

Отопители Планар: назначение, принцип работы и особенности

Итак, автономный воздушный отопитель Планар позволяет быстро прогревать воздух в кабине или в салоне автомобиля, а также с максимальной эффективностью поддерживать заданную температуру. Необходимый нагрев и его интенсивность программируется пользователем посредством специальных органов управления устройством.

Наличие автономного отопителя делает возможным постоянно поддерживать необходимую температуру в автобусе, фургоне, легковом авто, в кабине грузовика и т.д. в случае понижения наружных температур. В ряде случаев поддержание одинаковой температуры может быть обязательным условием для перевозки различных грузов в сохранности или надлежащем товарном виде (например, транспортировка цветов в фургоне, лекарственных препаратов и т.д.)

Принцип работы отопителя заключается в том, что устройство забирает топливо из  основного бака ТС. Также возможен вариант, когда отопитель имеет свою отдельную систему питания. Такое решение предполагает наличие независимой топливной магистрали и отдельного бака для горючего.

Что касается монтажа, устройство может быть установлено в кабине или под капотом. Воздух может забираться снаружи, а также возможна работа в режиме рециркуляции. В этом случае забор воздуха происходит из салона автомобиля, после чего такой воздух проходит через теплообменник, температура такого воздуха повышается и затем нагретый воздух поступает обратно.

В режиме рециркуляции воздуха можно быстро и эффективно прогреть салон или кабину, а также поддерживать максимальную температуру при условии того, что температура воздуха за бортом очень низкая.

Еще отметим, что в теплое время года устройство можно использовать в качестве дополнительной вентиляции салона, так как удается реализовать интенсивный забор наружного воздуха для качественного обдува. Среди основных плюсов можно выделить высокую производительность одновременно с низким расходом топлива. Также удается повысить ресурс силового агрегата, так как отопитель работает полностью автономно.

В том случае, если автомобиль используется в странах Европы, наличие отопителя, который соответствует экологическим стандартам Евро-3, исключает возможные проблемы, которые  нередко возникают в случае имеющихся ограничений на стоянку авто с заведенным двигателем.

Особенности работы автоматики устройств Планар

Отопитель отключается автоматически при понижении напряжения.

При работе с оснащением имеются свои нюансы. Во время нестандартных ситуаций и аварий прибор может вести себя одним из следующих образов:

Последняя особенность характерна не для всех моделей. Так, Планар установка, работающая от сети 12 В, отключится при выходе мощности за пределы диапазона 10,5-16 В

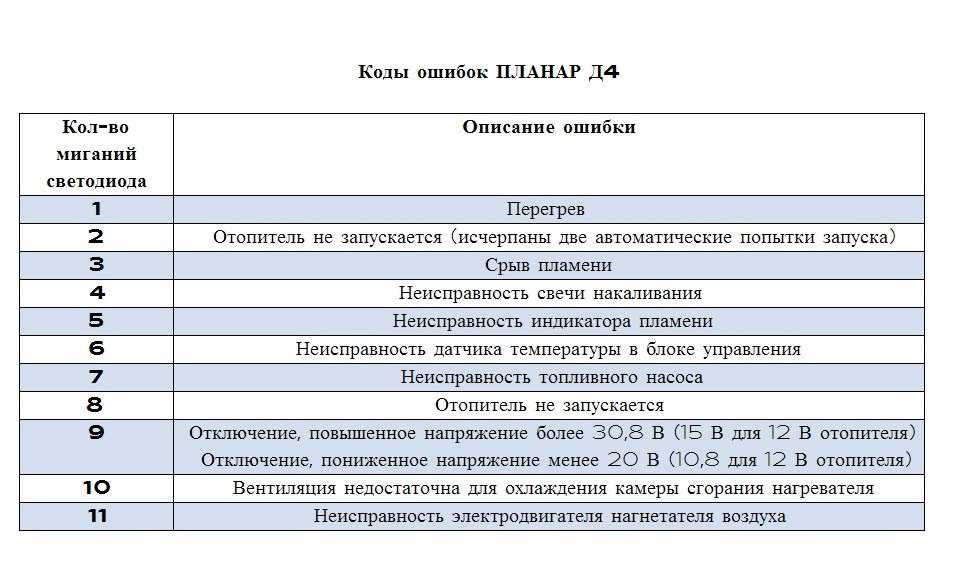

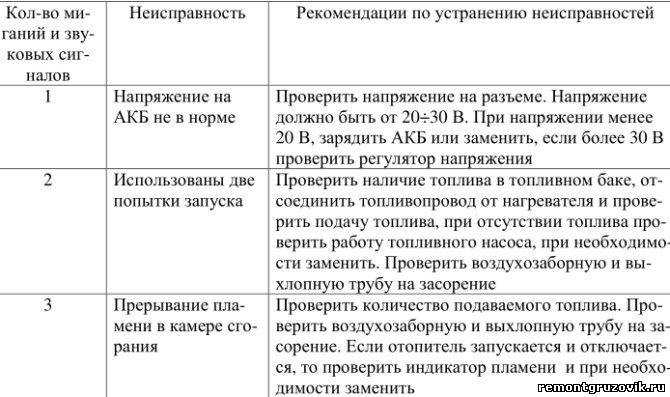

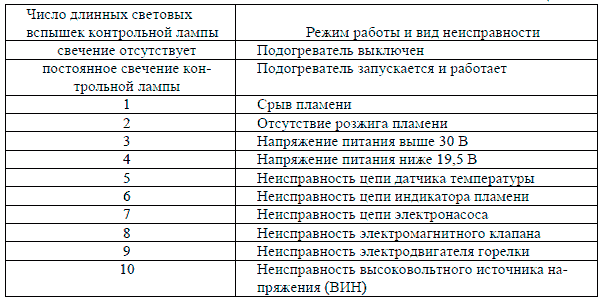

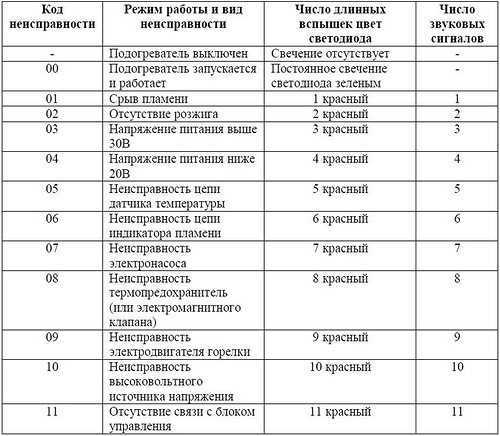

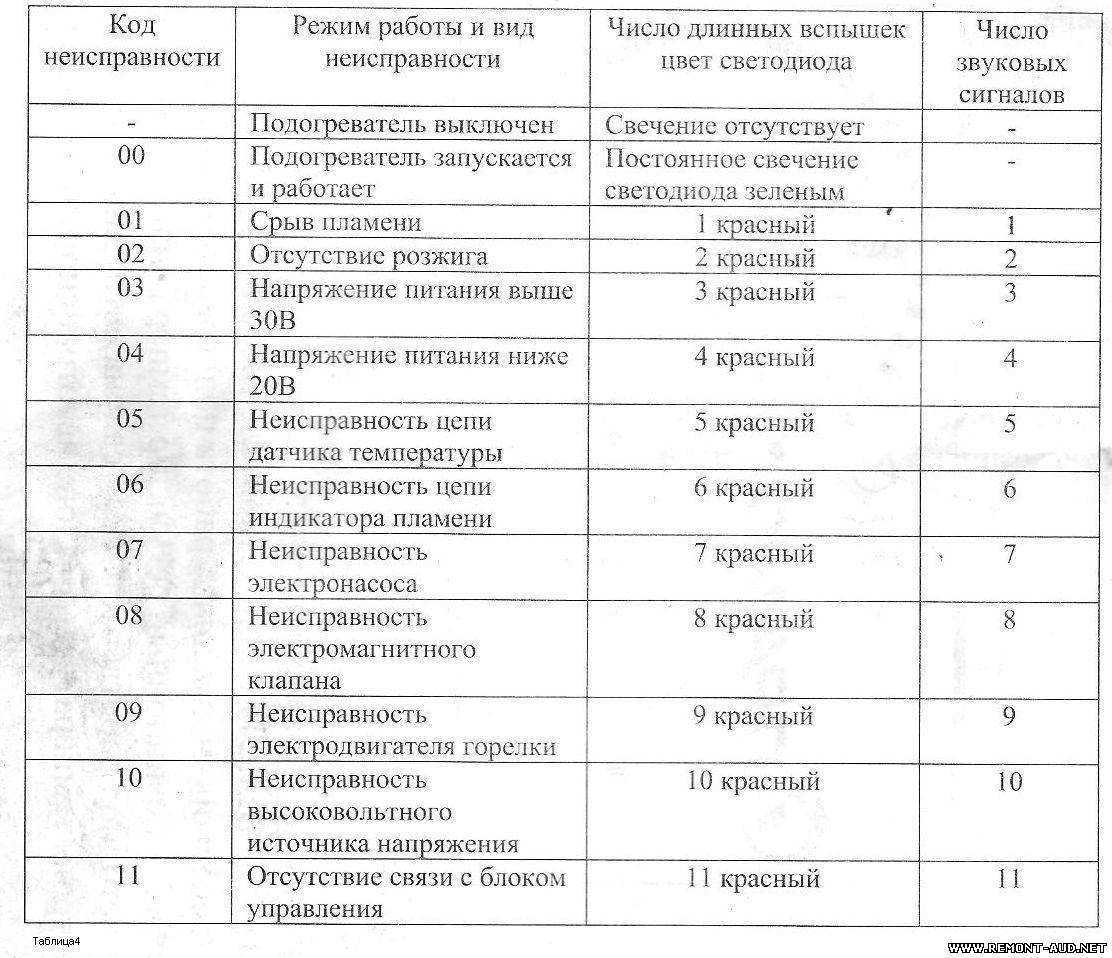

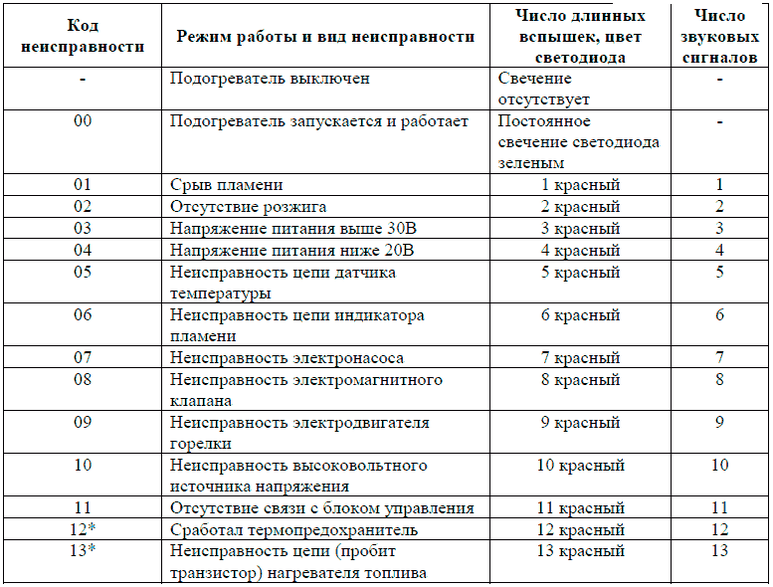

Важно знать, что аварийное отключение сопровождается световыми сигналами. На контроллере находятся индикаторы со светодиодами, которые в нештатной ситуации будут мигать красным или оранжевым

Мигание происходит с определенной периодичностью, что указывает на тип неполадки. Интересная статья: “Обогреватель для ванной: настенный, потолочный, напольный“.

20/01/2016 19:00:49 Контроль работы Автономки и Фена Планар, Промотроник.

• dyama2007
• Wialon fan club
• Неактивен

• Откуда: Владивосток
• Зарегистрирован: 07/10/2014
• Сообщений: 487
• Продукты: Wialon HostingWialon ProWialon Local
• Карма: 51

Re: Контроль работы Автономки и Фена Планар, Промотроник.

Автономка потребляет 1л. в час. Фен потребляет 0.5л в час.

Устройства подключаются напрямую на АКБ как в паспорте указано. Например Планар-44Д-12/24 РЭ.

Если я правильно понял то можно снимать данный по напряжению на насосе отопителя. Есть питание — работает, нет питания — не работает.

Еще думаю снимать импульсы или напряжение на светодиоде, если работает исправно то он светится, иначе мигает.

Как думаете можно это реализовать?

на насосе импульсы, со светодиода если снимать то надо разбирать пульт управления. проще я думаю с помпы снять сигнал т.к. она работает на протяжении всего цикла работы котла, если будет ошибка помпа тоже работать не будет. а с феном надо подумать

Принцип работы и особенности отопителя Планар

Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

• Все элементы располагаются в цилиндрическом или коробчатом корпусе.
• Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
• Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
• Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
• Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
• Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
• Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
• Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.
