Подключение вытяжки к вентиляции на кухне - правила, что нужно и как подключить

Недостатки вытяжек без воздуховода

Воздухоочиститель подобной конструкции требует внимательности и ответственности от владельца. Вытяжке требуется регулярная замена фильтров. Несвоевременное выполнение данной процедуры негативно скажется на качестве фильтрации воздуха. Для кого-то расходы на угольные фильтры могут показаться существенными, для других обременительным будет постоянный контроль за состоянием фильтров, и они предпочтут классическую модель. При этом в случае поломки в маленькой рециркуляционной модели проще выявить неисправность и отремонтировать, чем искать возможную причину сбоя в стандартной вытяжке и ее трубе.

Распространено мнение, что прибор с рециркуляцией недостаточно хорошо очищает воздух на кухне и не избавляет его от неприятных запахов во время приготовления пищи. Такой подход не имеет под собой основы: современные модели при своевременной замене фильтров, постоянном уходе и грамотной установке (максимально близко к варочной поверхности) способны очищать воздух ничуть не хуже своих старших собратьев.

Вытяжки без подключения к вентиляции не могут похвастаться разнообразным дизайном. Как правило, это простая конструкция прямоугольной формы, крепящаяся горизонтально над плитой, без видимого вентилятора. Она вряд ли будет дополнительным акцентом в интерьере кухни.

Существуют очень узкой и тонкие модели современных вытяжек. Они могут быть козырьковыми, со вставкой из устойчивого к высоким температурам стекла, или иметь обычный вид. Разнообразие цветов — белый, металлический, глянцевый или матовый оттенок — позволят подчеркнуть индивидуальность вашей кухни и подобрать вытяжку к остальной кухонной технике. Козырьковый прибор отличается оригинальностью и выглядит наиболее стильно.

Установка стенового типа

С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
Проверяется правильность подключения, например, путём включения подсветки вытяжки.
К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
В случае необходимости стыки замазываются герметиком.
На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Расчет вытяжки своими силами

Полноценный расчет системы вентиляции для кухни, выбор проходных сечений и размеров каналов, построение схемы монтажа считается специалистами делом достаточно сложным и трудоемким. Обычному владельцу новой квартиры выполнить такой расчет не по силам, но наобум решаться на монтаж первой понравившейся вытяжки тоже не стоит, слишком велика вероятность сделать кухню либо очень холодной, либо слишком горячей и душной.

Поэтому проектировщики и производители идут более простым способом. В паспорте на вытяжку хорошего качества обязательно вносятся следующая информация:

Производительность вытяжки по воздуху в м3/ч, рекомендуемый вариант монтажа и оптимальное сечение каналов для кухни нескольких размеров;
Габаритные размеры короба вытяжки, приводится рекомендованная схема монтажа, высота над плитой и уровнем пола, удаление от стен и электрических приборов. Производитель подбирает оптимальный способ монтажа, при котором вытяжка полностью захватывает загрязненный воздух.

Если предстоит спланировать и выполнить монтаж электрической вытяжки в кухне нестандартной планировки, подобрать подходящую модель можно по стандартным формулам:

Для газовой плиты производительность вытяжки составляет P_в=22,5(П_к*В_п-О_м), где П_к и В_п – площадь и высота потолков кухонного помещения, О_м— объем мебели, установленной в кухне;
Расчет мощности по воздуху выполняется аналогичным способом, но вместо множителя 22,5 используется коэффициент 15.

Полученная мощность будет соответствовать оптимальной скорости движения воздуха в каналах вытяжки 1,2-1,5м/с. Если планируется монтаж алюминиевой гофры или воздуховодов сложной конфигурации, расчетную мощность вытяжки необходимо увеличить на 30%.

Вычислить параметры производительности вытяжки можно простой арифметикой. Достаточно объем воздуха в кухне разделить на величину произведения скорости потока в канале на его сечение. Производительность вытяжки и способ монтажа выбирается в зависимости от конфигурации помещения кухни, ее площади и высоты потолков.

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Вентканал после прочистки

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немногорасширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Установлена плита МДФ

Распорки

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Коробка

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Два прутка металлической арматуры

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Смесь для раствора и жидкость, препятствующая росту грибка

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Коробка выставлена по уровню

Коробка зафиксирована раствором

Короб извлекается путем выпиливания

Не спешите, раствореще не набралмаксимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Пластиковая труба

Крепление трубы

Формирование круглого отверстия

Стена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во времяформирования отверстий. Это очень плохой материал по всем параметрам

Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены. . Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятныезвуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами

Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятныезвуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба обклеена шумопоглощающим материалом

Труба вставлена в подготовленное ранее отверстие

Вокруг трубы нанесен силиконовый герметик

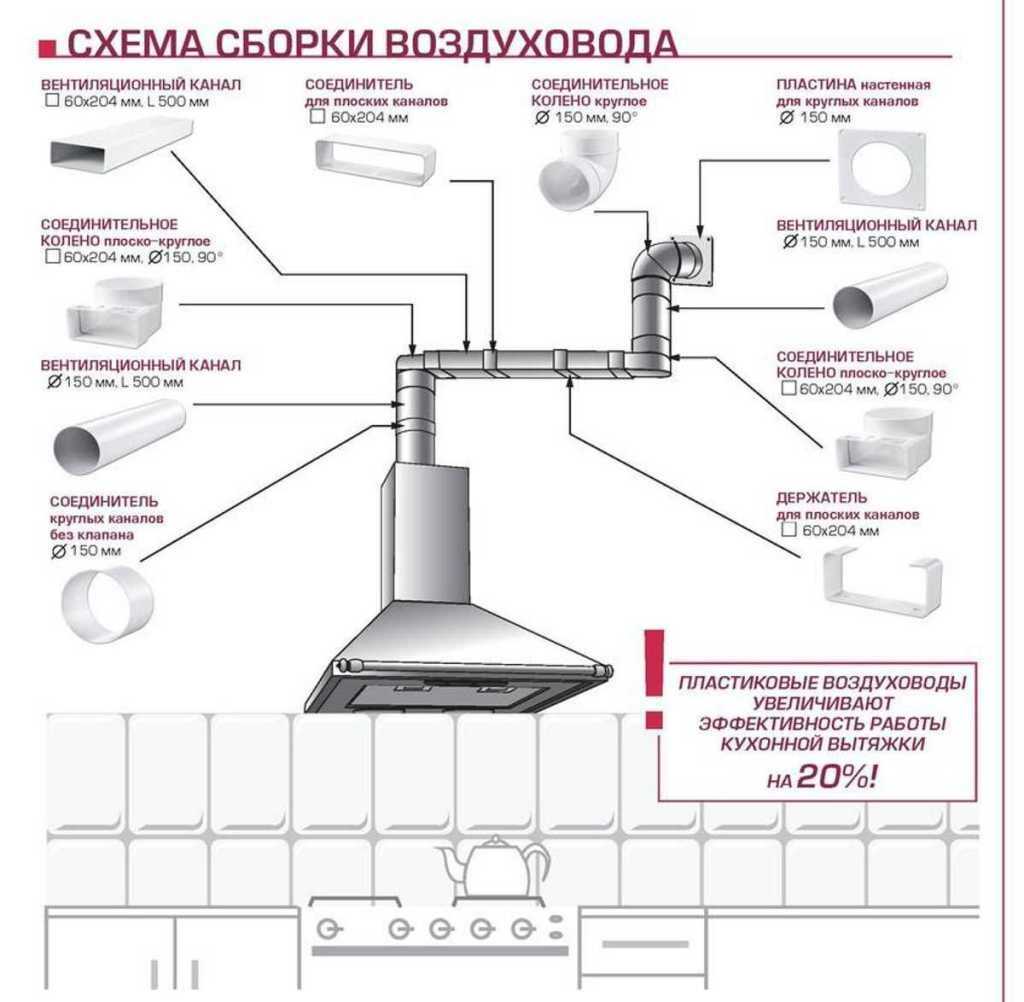

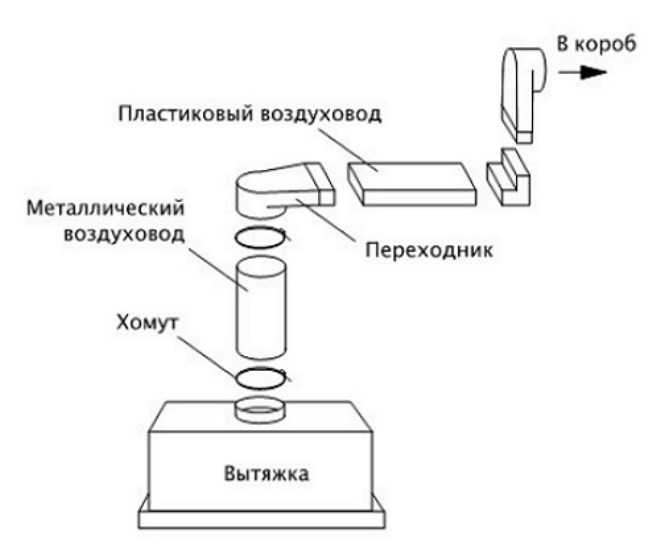

Сборка воздуховода

Обратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Встроенные вытяжки

Такие вытяжки встраиваются в кухонную мебель, а точнее, в навесные шкафы. Крепление осуществляется также с помощью шурупов (саморезов) непосредственно к элементам мебели. Перед установкой такой вытяжки также необходимо пройти через подготовительный этап, который заключается в том, чтобы проделать необходимые отверстия под воздуховод. Самое главное – это определиться с моделью, чтобы все сделать правильно.

Как правило, такие работы проводит тот, кто устанавливает мебель, хотя можно сделать и самому. Для этого необходимо воспользоваться инструментом и без электрического лобзика здесь не обойтись. Чтобы вырезать отверстие в мебели, необходимо отметить это место, после чего сверлится отверстие для того, чтобы пилочка электролобзика вошла в это отверстие. После этого отверстие под воздуховод без особых усилий вырезается. Самое главное – это сделать все очень аккуратно довольно острой пилочкой, чтобы не оставалось сколов.

Таким образом вырезаются отверстия, как в полочках, так и в стенках шкафчиков. В зависимости от формы воздуховода, а он может быть, как круглым, так и квадратным или прямоугольным, вырезаются отверстия в мебели. Желательно вырезать отверстия так, чтобы элементы воздуховода заходили в них свободно.

Лучше делать отверстия на снятых полочках или на шкафчиках, после чего они устанавливаются на свои места.

Установка Кухонной Вытяжки FRANKE на Кухне. Переделываем кухонный шкафчик .

Watch this video on YouTube

Как подключить вытяжку к вентканалу

Прежде чем подключить вытяжку к вентиляционному коробу, необходимо предварительно купить гофру диаметр сечения, которой подходит под данную модель, хомуты, герметик.
Гофра вставляется в заранее проделанные отверстия в навесном шкафу.
Фиксируется шкаф с продетым воздуховодом на стену.
Соединяется воздуховод вытяжки с вентканалом.
Чтобы провести вытяжку к вентиляции, необходимо гофру согнуть на выходе из навесного шкафа кухонного гарнитура. Также можно воспользоваться соединительными пластиковыми элементами для труб.
Для герметизации стыки обрабатываются силиконом. Герметизация системы вентиляции позволяет работать вытяжке без дополнительных затрат.

Розетка должна быть в открытом доступе

Подключение вытяжки на кухне к вентиляции производится с учетом определенных параметров, а именно – расстояние между газовой плитой и вытяжным устройством должно быть 90 см. Если используется электроплита то 70 см. Этими стандартами не стоит пренебрегать. Минимальное расстояние от газовой печки должно быть 75 см, а для электропечей минимум – 65 см.

При установке вентиляционной трубы в вентшахту важно убедиться, чтобы вентиляционное отверстие полностью не перекрывалось, поэтому нужно установить специальную решетку. В ней есть специальный клапан, а также место крепления воздуховода

При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции. Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан.

Как подключить вытяжку на кухне к вентиляции чтобы не испортить интерьер? Следует всю вентиляцию спрятать под защитный кожух, который может быть сделан под цвет кухонного гарнитура. Часто в этих целях используют тонкий пластик. Заключительным этапом, является проверка работоспособности техники. Все элементы при установке необходимо крепить надежно, чтобы вытяжка не дребезжала при работе.

Монтаж вытяжки в шкафу над варочной поверхностью

Вариант установки в шкафу

Установка вытяжки над газовой плитой и последовательность выполнения работ зависят от нескольких исходных моментов. В первую очередь учитываются:

тип и конструкционные особенности кухонного аппарата;
метод фильтрации;
отдаленности вентиляционной шахты;
особенностей меблировки.

Высота установки вытяжки над газовой плитой варьируется в пределах от 65 до 75 см (с допуском в 5 см). Превышение указанных значений чревато тем, что агрегат просто не справится с отводом грязного воздуха и остаточных продуктов, которые окажутся в комнате. Низкая «посадка» также не сулит ничего хорошего: устройство будет перегреваться, мешать хозяйке, а спустя непродолжительное время и вовсе может выйти из строя. Как бы то ни было, а без предварительной подготовки ничего вешать не стоит.

Последовательность установки антивозвратного механизма

Итак, как правильно установить вытяжку над газовой плитой? Специалисты настоятельно рекомендуют начинать работы с монтажа антивозвратной «хлопушки». Изделие традиционно размещается над варочной поверхностью. Для его подготовки лучше выбрать алюминий. На видео ниже можете ознакомиться подробнее об обратном клапане (хлопушке).

Расположение обратных клапанов в воздуховоде

Обратите внимание! Если самостоятельно заниматься изготовлением такого механизма нет желания или навыков, советуем приобрести готовую хлопушку. Соответствующие решения представлены в широком ассортименте в специализированных магазинах

Корпус «хлопушки» желательно поставить сверху на шкаф, закрепленный над плитой. После монтажа необходимо в обязательном порядке заделать пеной все щели, дабы нивелировать вероятность резонанса.
На первом этапе корпус не стоит крепить «намертво», а лишь разместить таким образом, чтобы можно обозначить места под отверстия, не забыв указать диаметр. Это позволит подготовить шкаф под монтаж «хлопушки».

Отверстия под воздуховод

Обратите внимание! Если во внутренней части мебели присутствуют полки, в них также проделываются отверстия для воздуховода. У верхней стенки должен быть выход (если его нет, проделайте электролобзиком)

Работы с воздуховодом

Одним из главных функциональных узлов вытяжки над газовой плитой в частном доме (как и в квартире), помимо самого устройства забора, является воздуховод. Делается он в несколько шагов с соблюдением строгой последовательности.

Последовательность действий

Обратите внимание! Если вытяжка над газовой плитой установлена правильно, то количество изгибов гофры будет минимальным, в идеальном варианте – 1. Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами. На каждом таком «колене» теряется в среднем до 10% мощности

На каждом таком «колене» теряется в среднем до 10% мощности

Поэтому так важно грамотно выбрать место для размещения шкафа и вытяжного устройства в нем. Для большей наглядности рекомендуется посмотреть видео ниже по сборке воздуховода. Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами

На каждом таком «колене» теряется в среднем до 10% мощности

Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами. На каждом таком «колене» теряется в среднем до 10% мощности

Особенности эксплуатации

В процессе эксплуатации соблюдаются обычные требования. Прибор не должен перегреваться, на него не допускается попадание воды

Обращается внимание на провода, которые не должны касаться горячей поверхности. Кроме того, проводится следующее обслуживание:

Регулярно прочищается жировой фильтр. Для этого он снимается и промывается с применением моющего средства. Затем ставится на место.
Ответственным элементом рециркуляционной вытяжки является угольный фильтр

Каждые полгода требуется его замена, поскольку за этот срок он утрачивает свои свойства.
Обращается внимание на выдвижную панель. Ведется удаление образовавшегося слоя жира, чтобы элемент двигался без затруднений.
Протирается сенсорная панель. На этой части аппарата постоянно присутствуют отпечатки

При появлении толстого слоя жира оборудование будет хуже включаться.
За чистотой передней панели необходимо следить и при кнопочном включении. Жир заходит в щели, и идет залипание кнопок.

На этой части аппарата постоянно присутствуют отпечатки. При появлении толстого слоя жира оборудование будет хуже включаться.
За чистотой передней панели необходимо следить и при кнопочном включении. Жир заходит в щели, и идет залипание кнопок.

Основные разновидности

При обустройстве кухонного пространства необходимо правильно сделать выбор оборудования, а также определиться с местом установки. Для этого существуют разновидности полностью встраиваемых вытяжек:

Вытяжки полновстраиваемые горизонтальные. Для этого используется шкаф без дна. Оборудование может полностью скрываться стенками. Иногда его нижняя панель частично выступает за габариты мебели. Монтаж ведется непосредственно над зоной варки.
Вытяжки вертикальные, встраиваемые в нишу стены.
Вытяжка, встроенная в столешницу. Такое оборудование размещается около зоны приготовления пищи, а сама плита монтируется в гарнитур. В процессе работы открываются створки, и загрязненный воздух поступает внутрь, не успев разойтись по кухонному пространству.
Плоские. Крепление их ведется непосредственно ко дну шкафа.
Телескопические. Отличаются наличием выдвижной панели. Во время варки она выдвигается. Иногда такой процесс происходит автоматически.

Нормы и требования к кухонным вытяжным системам

Перед тем как попытаться сделать небольшой ремонт, выполнить замену или монтаж новой вытяжки, логически будет правильным сначала разобраться в нормативных документах, СНиПах, регулирующих нормы и основные требования к вытяжным системам на кухне.

Особенность проблемы заключается в том, что большая часть строительных норм и правил создавались уполномоченными разработчиками еще в 80-90х годах прошлого века именно под естественную вентиляцию. Отдельных норм для планировки и монтажа электрической вытяжки в помещении кухни просто не существует. Для планирования вытяжки с принудительным удалением воздуха, циркулирующего над плитой или варочной поверхностью кухни, приходится интерпретировать общие нормы и условия, разработанные под обустройство обычной системы вентиляции.

Специалисты рекомендуют выбирать характеристики вытяжки для кухни и схему монтажа на основе двух основных параметров:

Производительность электровентилятора вытяжки по воздуху, потребный расход рассчитывается или выбирается по табличным зависимостям и условиям, определенным СНиПами №№ 2.08.01-89, 2.08.02-89, раздела «Жилые здания»;
Размеры приемного диффузора и вытяжки, установленной над варочной поверхностью или газовыми конфорками, высота, на которой выполняется монтаж устройства, привязка к размерам кухни регулируется СНиП № 2.09.04-87 раздела «Газоснабжение».

К сведению! Производительность и схема установки вытяжки всегда «привязывается» к количеству воздуха, притекающего в помещение с улицы через фрамуги, вентиляционные щели и окна.

Должен соблюдаться баланс между притекающим извне воздухом и мощностью электровентилятора вытяжки. Если в дополнение к «глухому» монтажу окон в кухне будет установлена мощная вытяжка, то в кухонном помещении будут собираться все запахи и загрязненный воздух со всей квартиры.

Существует даже опасность опрокидывания потока. Например, если одновременно с вытяжным зонтиком над плитой в кухне в центральную вентиляционную трубу врезано окно естественной вентиляции. При малейшей попытке включить электровентилятор на полную мощность в старом вентиляционном канале воздушный поток может возвращаться через старое окошко.

На какие показатели обращать внимание при выборе вытяжки

Инструменты и материалы для монтажа

Необходимо заранее приготовить материалы и инструменты, которые потребуются в процессе работы. Чтобы установка кухонной вытяжки прошла без трудностей, не стоит полагаться на то, что в комплекте с аппаратом будут прилагаться все необходимые крепежные элементы. К минимуму инструментов, которые понадобятся в процессе монтажа, относятся:

перфоратор;
крепежные элементы;
набор отверток;
молоток;
строительный уровень;
треугольник;
карандаш;
отвес;
стремянка.

Для проведения работ по установке вытяжки для кухни с отводом и без него следует заблаговременно приобрести необходимые дополнительные материалы для монтажа, в т. ч.:

монтажную пену;
хомуты;
зажимы для крепления кожуха;
вентиляционную гофру;
силикон;
сетку от насекомых и летучих мышей;
решетку с отверстием.

Устанавливая вытяжку на кухню, можно использовать строительный скотч для формирования карманов под отметками, где будет проводиться сверление. В этом случае крошка и пыль при работе перфоратора будут не разлетаться по помещению, а падать в специально обустроенные для этого карманы.

Кроме того, нередко требуется установка дополнительного устройства для препятствования обратной тяге. В процессе работы механизма клапан поднимается, что позволяет устранять из помещения загрязненный воздух. После прекращения работы аппарата клапан закрывается, исключая появление обратной тяги.

Виды

Выбор вытяжки на кухню следует начинать с определения зоны установки такого оборудования. Если гарнитур с варочной поверхностью размещен у стены – вам подойдет вытяжка каминного типа. Она имеет плоскую обратную сторону, поэтому не вызывает сложностей в процессе установки.

Совет: при желании вытяжку такого типа можно спрятать в навесной шкаф

В этом случае важно учитывать соотношение параметров техники и гарнитура: кухонные вытяжки для кухни 60 см и выше лучше вписать в полку таким образом, чтобы оставить небольшое расстояние между всеми стенками

Если для зоны готовки отведен угол вашей кухни – остановитесь на угловых вытяжках: благодаря специальной форме их намного проще встроить в пространство между двумя смежными стенами.

Для островной кухни подойдут вытяжки навесного типа, которые крепятся не к стене, а к потолку. Другое название такой модели – вытяжка-зонт для кухни.

Купольные вытяжки могут отличаться и по характеру материала, используемого в из дизайне. Наиболее распространенными являются вытяжки из металлов. Например, доверие вызывают стальные конструкции, в особенности те, которые покрываются защитной эмалью или специальной краской.

Материалы должны выдерживать и периодическую чистку, и резкие перепады температур. Из цветных моделей вытяжной техники лучше отдать предпочтение вытяжкам, окрашиваемым с помощью порошкового метода: такая поверхность, по сравнению с эмалевой, является более износостойкой.

Внимание! Необычные формы и дизайны характерны для вытяжек, изготовляемых из пластика, дерева и стекла, но такие конструкции не всегда имеют долгий срок службы. Если вы желаете приобрести вытяжку с нестандартным оформлением – остановитесь на моделях, сочетающих в себе сразу несколько материалов. Для удобства эксплуатации производители постепенно отходят от стандартных кнопочных моделей вытяжек: их сложнее чистить, а со временем кнопки затираются и теряют свой внешний вид

Поэтому вы можете приобрести вытяжки с сенсорным управлением и жидкокристаллическим дисплеем, а также модели, включаемые и выключаемые дистанционно

Для удобства эксплуатации производители постепенно отходят от стандартных кнопочных моделей вытяжек: их сложнее чистить, а со временем кнопки затираются и теряют свой внешний вид. Поэтому вы можете приобрести вытяжки с сенсорным управлением и жидкокристаллическим дисплеем, а также модели, включаемые и выключаемые дистанционно.

Размеры купольных вытяжек тоже могут быть разными. Лучше не выбирать модель с минимальными параметрами, так как в идеале такая конструкция должна соответствовать размерам варочной поверхности. Оптимальным вариантом считаются кухонные купольные вытяжки 60 см, но в продаже имеются модели с шириной 90 см и более.

Совет: не стоит полагать, что крупные вытяжки лучше справляются с очисткой воздуха. Эффективность работы будет зависеть не от объема, а от мощности, поэтому небольшие модели можно устанавливать даже в просторной кухне.

При покупке купольной вытяжки проконсультируйтесь относительно тонкостей ее установки. Как правило, в технической документации отображается оптимальная высота размещения вытяжного устройства над варочной поверхностью.

Чтобы правильно закрепить и подключить вытяжку, вам не потребуются особые навыки, поэтому давайте разберемся с основными этапами таких работ.

Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

При естественной вентиляции воздушные массы медленно перетекают от приточных устройств к вытяжным, проходя через все комнаты

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Варианты монтажа обратного клапана на воздуховоде кухонной вытяжки
