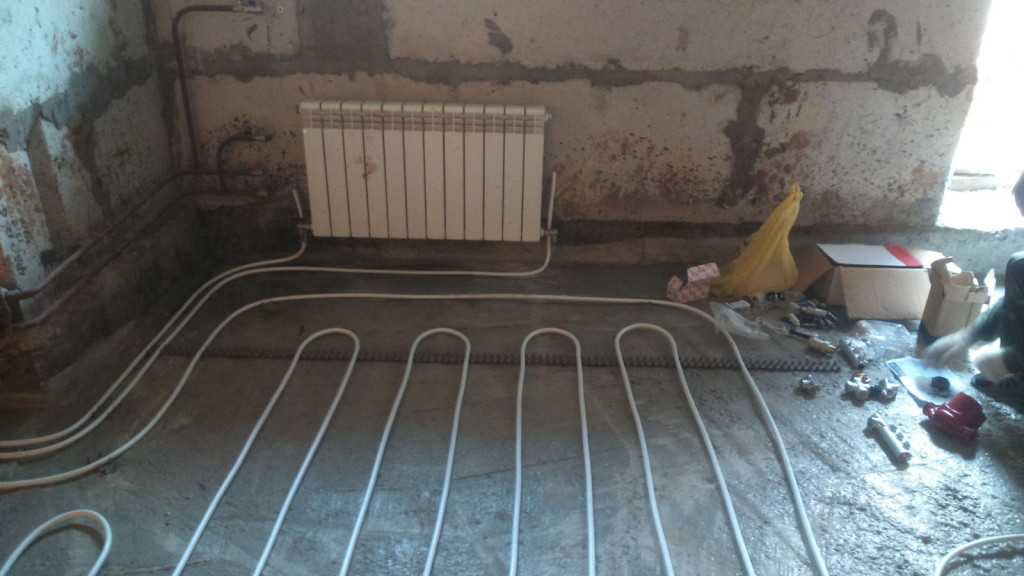

Теплый пол от батареи центрального отопления в квартире

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Подбираем радиаторы

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)

Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.. В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена

Иногда устанавливают батареи в полу, что очень оригинально и красиво. Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво. Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя

Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

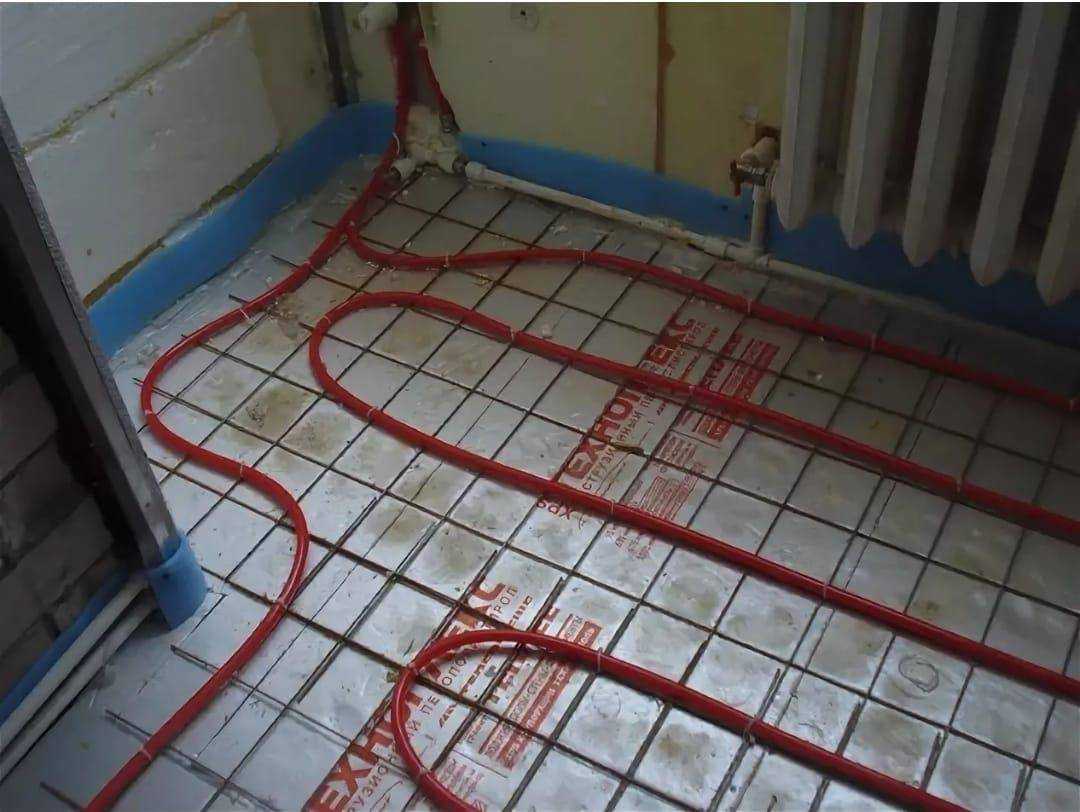

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

монтаж трубы по схеме змейка»
укладка трубопровода по схеме улитка;
комбинированная схема.

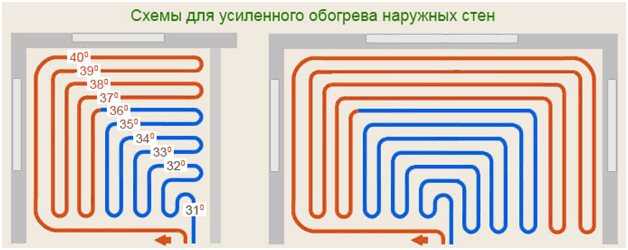

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Какой теплый пол лучше – сравнительная характеристика

В таблице сведены основные параметры для сравнительного анализа.

Показатель	Водяной пол	Электрический пол
Кабельный	Кабельный в матах	Пленочный	Стержневой
Тип обогрева	Конвекция	Тепловое излучение
Время прогрева, мин.	30-60	20-30	20-30	5-10	10-15
Устойчивость к перегреву	–	+	+	+	–
Доп. оборудование	котел	–	–	–	–
Ограничения по установке
— на балконе/ лоджии	–	+	+	–	–
— в частном доме/на даче	+	+	+	+	+
— в квартире	— (требуется разрешение)	+	+	+	+
Мощность на 1 м.кв.	Зависит от мощности котла	180-220 Вт	180-220 Вт	25-45 Вт	25-50 Вт
Питание/ топливо	Газ, твердое топливо, электри -чество	Электроэнергия
Метод монтажа	Мокрые работы	Мокрые работы	Мокрые работы	Сухие работы	Мокрые работы
Возможность демонтажа и повторного использования	–	–	–	+	–
Ограничения в установки		Не устанавливается под мебель и другие низкостоящие предметы
Установка в большом помещении	+	(за счет стоимости электроэнергии)
–	–	–	–
Инерционность системы	высокая	средняя	средняя	высокая	низкая
Возможность регулировки температуры	–	+	+	+	+
Ремонто -пригодность	–	–	–	+	–
Требуется демонтаж всего пола	Проще благодаря отсутствию стяжки	Демонтаж
Влияние на высоту стен	до 150 мм	50-80 мм	30-50 мм	5-10 мм	20-30 мм
Вес системы теплый пол на 1 м.кв. площади	200 кг	30 кг	30 кг	2 кг	30 кг
Скорость монтажа	4-7 дней	1-2 дня	1 день	1 день	1 день
Время до начала эксплуатации	7 дней	7 дней	7 дней	1 день	28 дней
Первоначальные вложения	низкие	низкие	средние	высокие	очень высокие
Эксплуата -ционные затраты	высокие	очень высокие	очень высокие	высокие	средние
Экономичность по сравнению с радиаторным отоплением	до 25%	до 50%	до 50%	до 70%	до 80%
Монтаж в помещении с высокой влажностью (в ванной, в бане)	+	Возможно с оговорками	Не рекоменд -уется	+
Совместимость с напольными покрытиями
– натуральная древесина (половая доска, паркет)	–	–	–	–	+
– ламинат	+	+	+	+	+
– линолеум	+	+	+	+	+
– плитка/ керамогранит	+	+	+	+	+
– ковролин	+	–	–	+	+
Излучение	нет	электромагнитное	инфракрасное
Популярные/ известные бренды	–	–	Devi, Теплолюкс	CalorIQue, Devi, K-Techno -logies (ТМ Caleo)	K-Techno -logies (ТМ Unimat), Felix (ТМ Excel)
Цена, руб/м.кв (средний диапазон)	200-500	400-900	700-2000	1350-1700	1500-2685
Расчетный срок службы, лет	10	15-20	15-20	до 50	до 50

Материал подготовлен для сайта www.moydomik.net

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является 2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

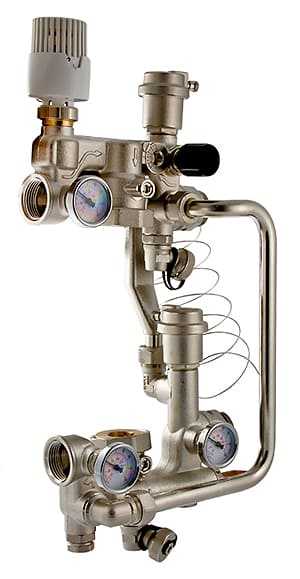

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Можно ли устанавливать такой подогрев: законно ли это?

Получить разрешение на проведение водяного отопления в многоквартирном доме бывает непросто. Связано это с тем, что такой обогрев достаточно опасен для эксплуатации из-за высокой угрозы затопления нижних этажей.

Важно
Чтобы обойти все преграды, жильцы стараются проводить монтаж путём подключения системы к стоякам отопления. Это грубое нарушение законодательства, поэтому лучше всего получать официальное согласие и действовать в рамках, установленных СНиП.. Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети

Такое автономное отопление должно быть прописано в проектной документации

Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети. Такое автономное отопление должно быть прописано в проектной документации.

Официальное оформление занимает много времени и сил. Но полностью сделанное по нормам водяное отопление позволяет спокойно и без проблем пользоваться им на законных основаниях, даже продавать жильё без дополнительного сбора документов и разрешений.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Вариант 1. Двухконтурный газовый котел

Пожалуй, самым популярным и относительно недорогим решением при выборе котла будет купить двухконтурный газовый котел – он одновременно работает и в системе отопления, и в системе горячего водоснабжения. Точнее так – включаешь на кухне, например, горячую воду, котел автоматически переключается на нее и начинает ее подогревать.

Замечание: простым и более дешевым решением будет именно настенный двухконтурный котел с выводом трубы (вытяжки из котла) в стену. Напольный котел с вертикальной трубой потребует специальных усилий и затрат на устройство трубы над кровлей крыши.

В кране вы получаете горячую воду с небольшой задержкой. Этот вариант известен в домах и таунхаусах с центральным водоснабжением и автономным — газовым. Достаточно удобен, если не считать небольшую временную задержку при включении горячей воды.

В личном доме, у вас при длительном включении воды (например, моетесь под душем) будет периодически подключаться насос, забирающий воду из колодца (скважины). Это значит, что в котел будет поступать напор холодной воды, котел будет вынужден в эти моменты работать на полную мощность. В итоге вы под душем сможете ощутить упадок давления или изменения температуры.

Ну, то есть все не совсем так, как в городе.

Замечание из личного опыта: как только мой газовый котел от Висман — Витопенд 100 (Viessman Vitopend 100 ) подключили к ГВС он в минуты нагрева воды стал гудеть как самолет. Крайне неприятно. Приглашенный мастер по сервису промыл теплообменник (который оказался и так чистым), собрал все обратно – в итоге шум стал еще больше. Ну, и ничего другого он сделать не смог – говорит, что, мол, антизамерзайку вы залили не фирменную, поэтому, наверное, и гудит. (Кстати, купить фирменную антизамерзайку на всю систему – это все равно, что еще один котел купить).

А вот у соседей котел российской сборки и другой марки – так ему по херу вся эта антизамерзайка, получился дешевле Виссмана и работает без каких-то проблем.

Я же пока во избежание этого гула вынужен был уменьшить установленный подогрев горячей воды до минимума, 40 градусов. Но далее планирую перейти к другому варианту (см. ниже)

Чтобы избежать неудобств с задержкой горячей воды эту систему модернизируют – ставят дополнительно к котлу накопительный бойлер. Но это потребует новых затрат, а также дополнительного места в вашей котельной. Что вообще не всегда возможно.

Кстати, готовя материал к этой статье, я нашел магазин сантехники Сантех-Хаус, который мне показался интересным именно тем, что здесь можно найти и заказать с доставкой (вероятно, в пределах московской области) оборудование именно для систем отопления, водоснабжения и ГВС, а не только всякие ванны, унитазы и раковины.

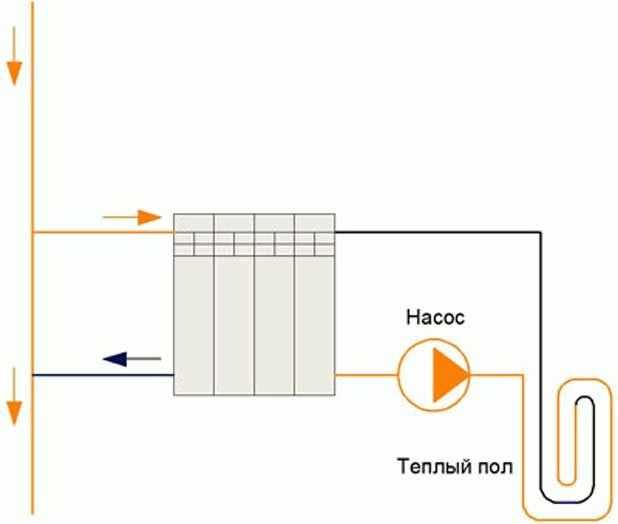

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

Выводят петлю из обратной трубы.
На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
От насоса выводят напольную магистраль.
Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Вариант 4. Котел и водонагреватель последовательно.

Это, пожалуй, наиболее изысканная схема. Идея ее такова – сначала в газовом котле подогревать воду до нужной температуры, а потом в электронагревателе эту температуру поддерживать. Если объем воды нагревателя израсходовался газовый котел оперативно «подкачает» туда горячую воду. Так что пользователь может даже и не заметить , что слишком на долго задержался в душе.

На мой взгляд у этой схемы один недостаток – отсутствует резервирование, т.е. задействованы всегда сразу оба устройства, и котел, и электронагреватель. Потому наиболее рациональным было бы сделать такую разводку водопроводных труб, чтобы всегда можно было переключиться с последовательного на параллельный вариант исполнения.

Этот обзор, видимо не полный. Но, еще раз повторю, это варианты для небогатого застройщика, которые, впрочем, работают для дома площадью в 150-200 квадратных метров (проверено) и, наверное, больше

Ну, а кроме того — обратите внимание — о некоторых из них вы не услышите ничего ни от продавцов оборудования, ни от сантехников. Например, у некоторых экспертов возникает вопрос — что за глупость, ставить сразу и двухконтурный котел, и электронагреватель, ведь котел же и так все сделает? В этой статье я попытался ответить на подобные вопросы «экспертов»

Ник Мастеров, специально для ELport.ru

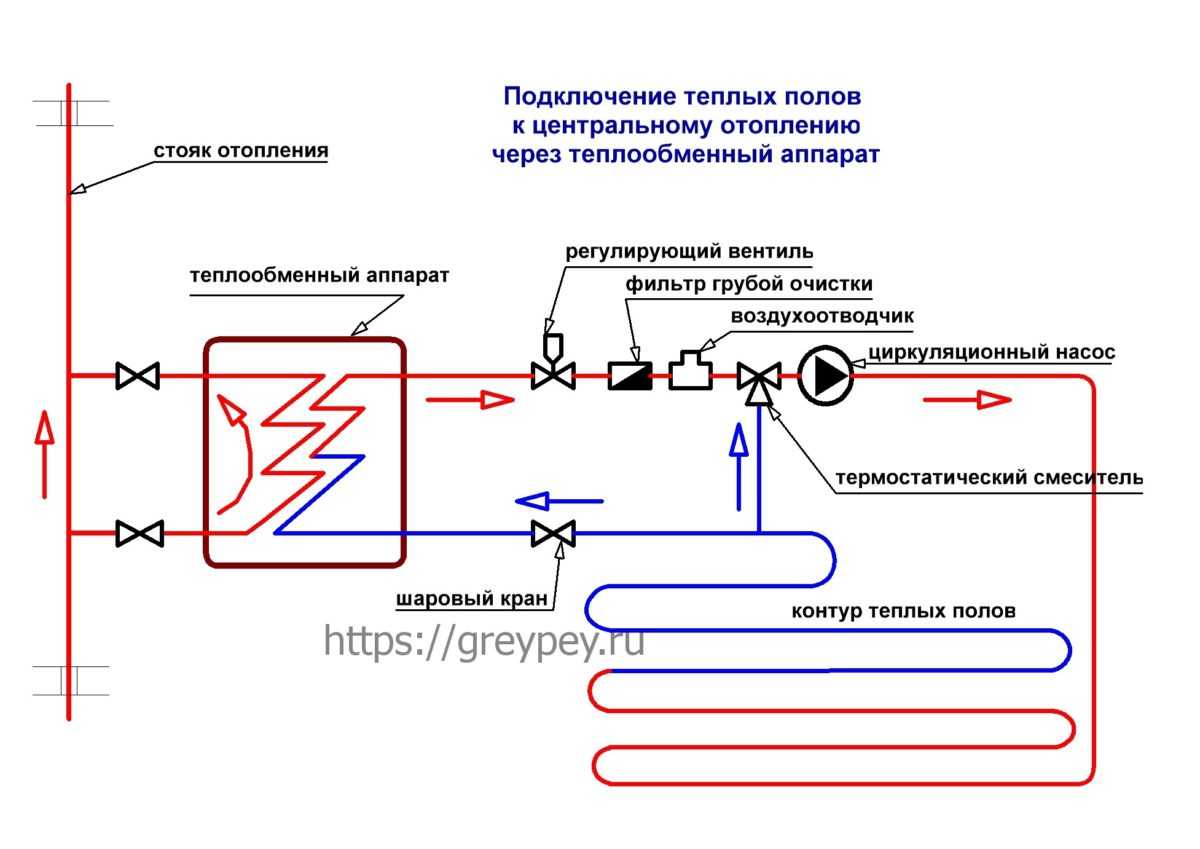

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Сравнение отопления теплыми полами и радиаторами

Стандартная система отопления частного дома обеспечивается работой котла и магистральных дополнительных элементов – радиаторов. Также, когда есть необходимость, могут использоваться вспомогательные источники – конвектор, тепловые панели и т. п. Подобная схема является эффективной как при естественной циркуляции воды, так и при использовании специальных насосов, которые нужны для увеличения эффективности циркуляции теплоносителя. Основной плюс такой конструкции – относительная простота монтажа и обслуживания магистрального трубопровода. Если принято решение об использовании батареи в качестве основного источника тепла, то основная сложность будет заключаться лишь в формировании отверстий в межкомнатных стенах для прокладки трубы. Для этого не нужны дополнительные мероприятия по штроблению поверхностей или этапы, связанные с бетонно-цементными работами. Батарейное отопление при большой площади помещения может потребовать наличия дополнительных отопительных приборов, таких как конвектор и пр.

Читать также: Схема отопления: проектирование системы отопления дома

Водяной теплый пол подключается к системе отопления по схожему принципу, однако есть и ряд преимуществ по сравнению с системой обогрева, где используются батареи. Такой способ позволяет нагретому воздуху лучше распределяться по помещению, охватывая практически весь его периметр. Конвектор обогревает помещение неравномерно, при этом теплый воздух уходит к потолку. Если сравнивать эти два принципа, то у обогрева теплыми полами гораздо больше преимуществ, хотя бы потому, что при нем циркуляция пыли вместе с теплым воздухом гораздо меньше в отличии от принципа, на основе которого работает конвектор. Кроме того, отопление водяными теплыми полами гораздо экономичнее, чем конвектор в плане затрат энергоносителей.

Кроме того, неоспоримый плюс системы теплого пола заключается в значительной экономии пространства. В этом случае не нужны громоздкие и тяжелые батареи, а сама магистраль будет располагаться под полом дома или квартиры. И если в большинстве случаев у собственников частного дома такая проблема не актуальна, то владельцам квартиры, если существует дефицит свободного места, такая система будет оптимальной.

Стоимость всех материалов для обустройства теплого пола будет значительно дешевле в отличие от классической системы радиаторного отопления. Обустройство теплого пола предусматривает использование соответствующей трубы и соединительных элементов. Современные технологии обустройства подобной системы могут предусматривать использование цельного отрезка трубы ПВХ вместо металлопластикового трубопровода, что позволит сэкономить на использовании фитингов. Магистраль теплого пола в одном помещении лучше формировать именно из цельного трубопровода, если это возможно, вместо монтажа линии из отрезков, при котором нужны соединительные элементы.
