Можно ли проходной выключатель использовать как обычный

Какие ошибки можно допустить?

Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей “Лезард”, можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая “фишка” может прокатить, но случается это достаточно редко.

И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай

Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей. Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя

И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи

Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.

Но случается и такое, что тот прибор, который вы используете, не является проходным

Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху

А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать

Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.

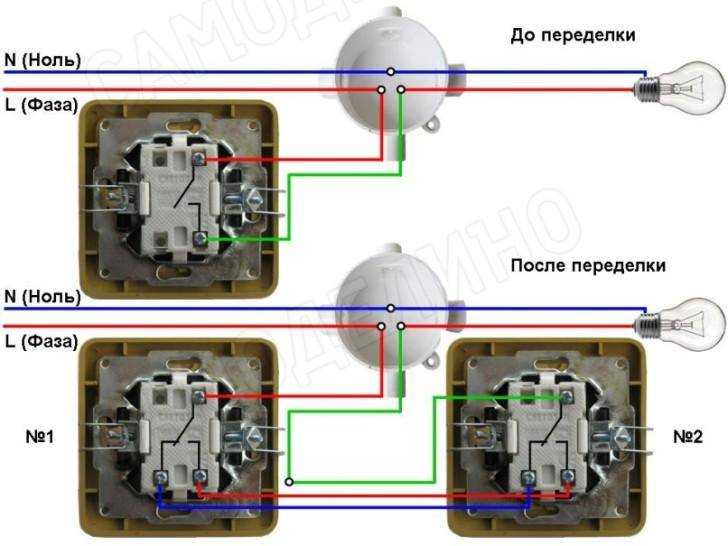

Как из простого выключателя сделать проходной

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Выполнение монтажных работ

• перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
• плоскогубцами и кусачками;
• стандартными бокорезами;
• набором отверток.

Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.

Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.

При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.

Установка проходного выключателя

На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления. Все отводы по направлению к полу выполняются строго под углом в 90о.

При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.

После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.

Как подключить двухклавишный проходной выключатель без монтажной коробки

Подключить устройство без монтажной коробки можно, это будет немного сложнее, но существует 2 возможных варианта.

С помощью импульсного реле

Если в электрический щит возможно добавление дополнительного модуля, то есть возможность подключить переключатель с помощью импульсного реле. Соединение проводов должно быть параллельным, после чего провода должны напрямую заводиться в щиток.

Кроме этих проводов, контакты светильника также должны заводиться напрямую в щит. Всей нагрузкой будет управлять импульсное реле.

На проходных переключателях

Для данного подключения необходимо знать схему подключения выключателей с двух мест. В этом случае подключения через все будет проходить ток нагрузки, поэтому кабели нужно выбирать одинакового сечения.

В роли монтажной коробки у нас будет выступать первый подрозетник. Питание эл. щитка будет направлено в подрозетник. Все провода будут сосредоточены в нем.

Схема подключения переходного выключателя

Но для такого подключения необходим глубокий подрозетник, для более удобного расключения проводов. В нем соединяются заземляющий и нулевой провода от источника света.

Контакт от светильника объединяются с контактом от второго подрозетника. Этот провод будет выступать проводником фазы. Все остальные провода подключаем к клеммам выключателей.

Предлагаем посмотреть видео о правильном подключении проходного выключателя:

https://youtube.com/watch?v=rg0J-caHDjQ

Перекрестный и проходной выключатели, в чем отличия

Перекрестный и проходной переключатели отлично сочетаются друг с другом. Если в квартире много комнат и есть длинные коридоры, то к проходным выключателям можно добавить несколько перекрестных и появится возможно сэкономить массу времени.

Основным отличием между проходным и перекрестным выключателем будет наличие четвертого контакта. У проходного их три, а у перекрестного четыре. Принцип действия у таких переключателей сложнее, но ненамного. У такого типа устройств есть возможность не только замыкать, но и размыкать контакты.

Лучше всего устанавливать такие схемы выключателей на стадии ремонта квартиры, так как проводов будет много, и нужно будет продумать, как и куда придется их прятать.

Делаем из проходного двухклавишного выключателя обычный

Если рассуждать логично, то несложно предположить, что можно выполнить обратное действие, т.е. переходной переключатель можно преобразить в обычный. Работа будет заключаться в удалении лишних проводов из переключателя.

Из переходного выключателя делаем обычный

Оставляем только 2 провода, этого достаточно для выполнения функций обычного выключателя. Для одной клавиши потребуется задействовать I и III контакты, а для второй II и IY контакты.

В заключении стоит отметить, что сначала рекомендуется провести подготовительные мероприятия, связанные с подготовкой нужных инструментов. В процессе выполнения — соблюдать правила техники безопасности — обязательно!

Для получения качественного результата не стоит спешить, работа довольно кропотливая, и при неправильном подключении работать схема не будет. Желательно проверить проделанную работу дважды, перед тем как включить питание. Также для успешной работы, нужно выбирать качественные устройства.

Данная работа не является сложной, разобраться в ней сможет любой. Главное правильно и без спешки проводить работу шаг за шагом.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру

Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

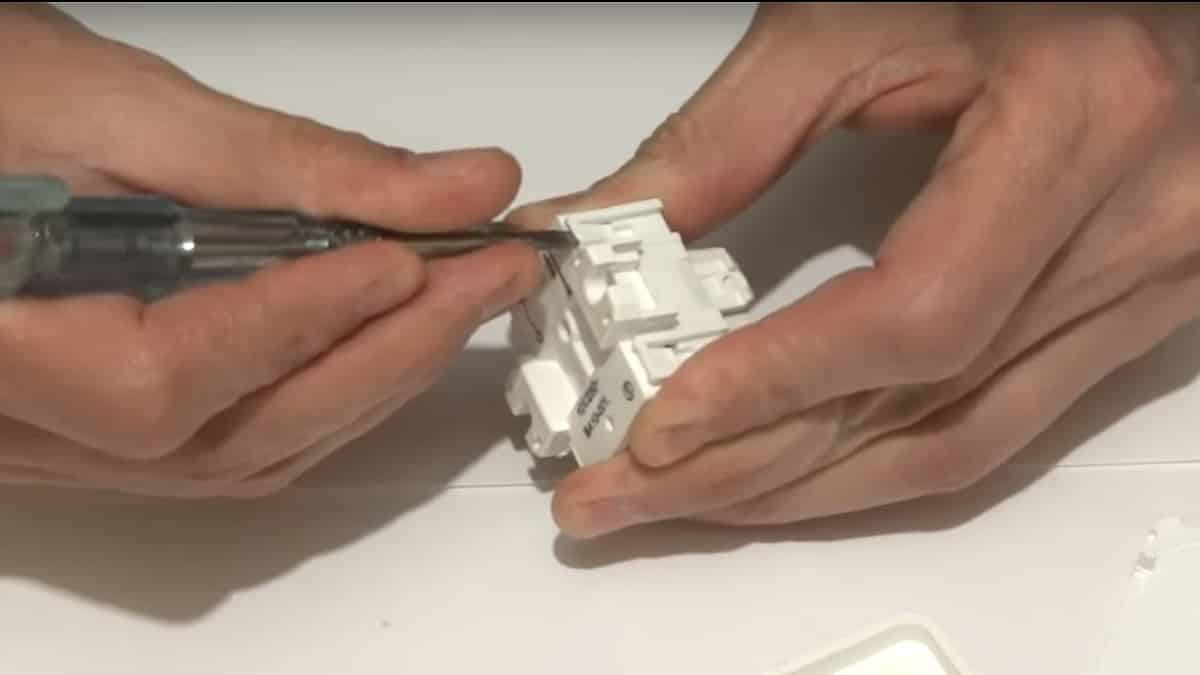

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому в каждой модели нужно детально разобраться.

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

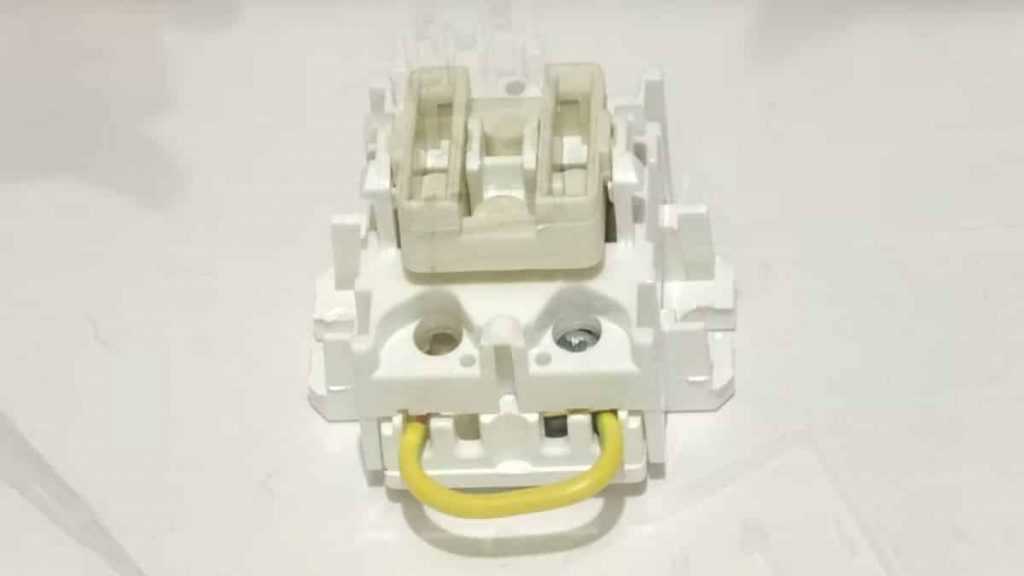

Рис. 5: установите перемычку

• Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
• Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов — у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод таким будет гораздо удобнее работать.

Чтобы получить возможность управления светильником из разных комнат, или разных точек одной большой комнаты, к примеру коридора, применяют переключатели, т.е. проходные выключатели.

Домашний мастер без особых затруднений справится с монтажом устройства. Его можно приобрести в готовом виде, мы рассмотрим, как сделать проходной выключатель из обычного, что потребуется в процессе работы.

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

1. Нулевой провод проходит через распределительную коробку к лампам.

Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

Два конца провода фазы подключается к своей паре выходов первого выключателя.

Иногда необходимо сделать проходные выключатели. Что это такое? Это когда свет можно включить в одном месте, а выключить в другом. Или наоборот.

Вот примеры реальных ситуаций, когда требуется включать и выключать свет из разных мест. С некоторыми из них я столкнулся на практике, некоторые наблюдал в разных местах.

1. В гостинице свет можно включить у входа в номер, а выключить выключателем в изголовье, уже лежа в кровати.
2. На балконе, имеющим два выхода (из кухни и комнаты). При выходе в одну дверь свет на балконе включается, при выходе в другую — выключается.
3. На даче можно разместить два выключателя: снизу лестницы на второй этаж, и сверху.

Реализовать такую схему можно двумя основными способами:

• с помощью проходных выключателей;
• с помощью специальных реле.

Проходной выключатель — это устройство с перекидным контактом. Внешне оно выглядит точно как обычный. Схема на таких выключателях выглядит следующим образом.

Недостаток такой схемы — не очень понятное положение выключателя, когда свет выключен. Клавиша выключателя может занимать положение как «вверх», так и «вниз». То есть положение клавиш обоих выключателя при выключенном свете — в противофазе.

Второй недостаток — нельзя сделать включение/выключение в трех точках. Например, в спальне хотелось бы сделать свет с двух сторон от кровати и около входа. Тогда надо использовать специальное реле.

В моей практике я использовал реле MR-41 производства чешкой компании Elko. Оно стоит довольно дорого, около 1400 руб. Но зато решает задачу в полной мере.

Реле устанавливается в электрощиток так же, как обычный . К нему подводится множество кнопок (вроде бы до 80) без фиксации. И на силовые контакты реле подключается лампа.

Подобные устройства есть и у Legrand, и у ABB, но гораздо дороже

При выборе таких устройств важно убедиться в наличии двух функций

• обеспечение горения лампочки подсветки клавиши выключателя (не все это делают);
• восстановление текущего состояния после пропадания электроэнергии.

Elko обе эти функции реализует. Еще вопрос проблемный — это поиск выключателя без фиксации. Мне удалось найти такие выключатели в популярной серии Legrand Valena. Однако попытка заказа показала, что купить сразу такие выключатели, без предзаказа, даже в Москве можно всего в нескольких местах.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

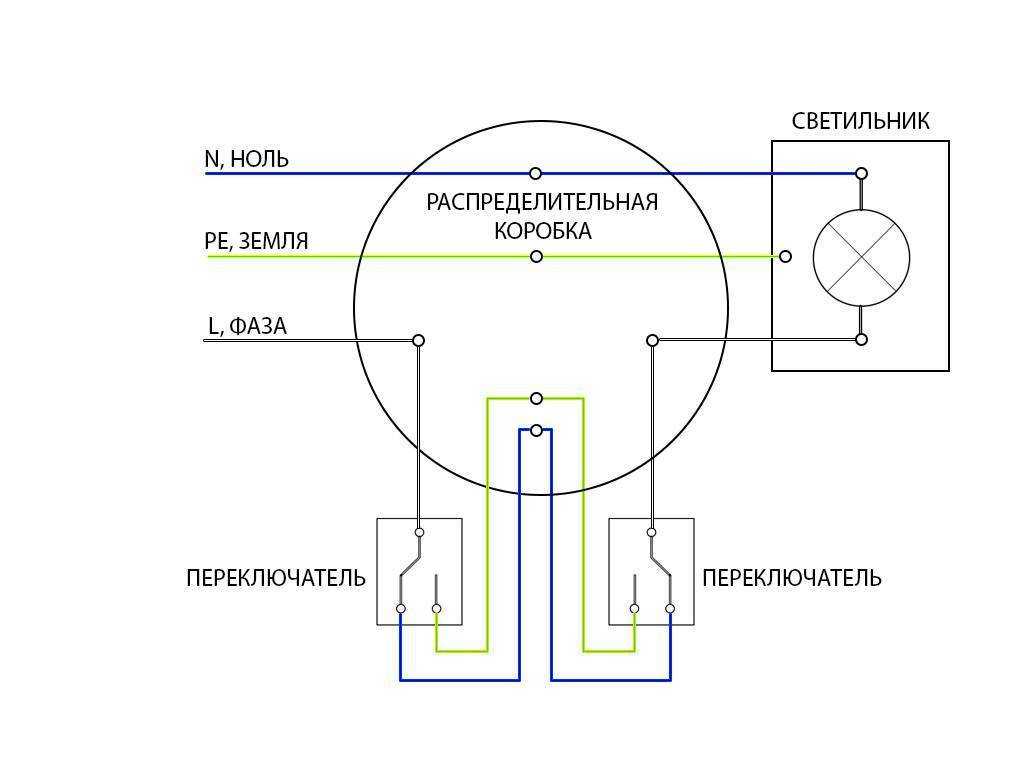

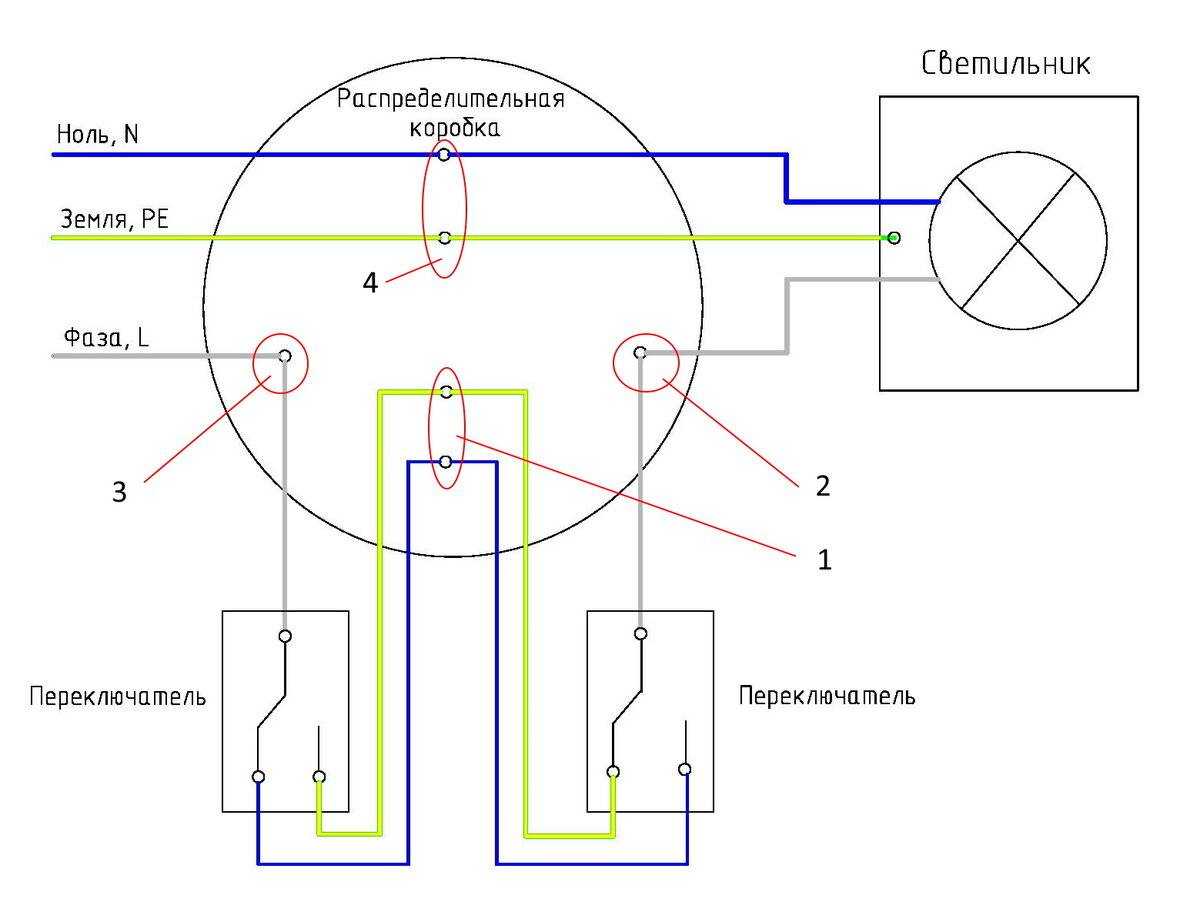

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

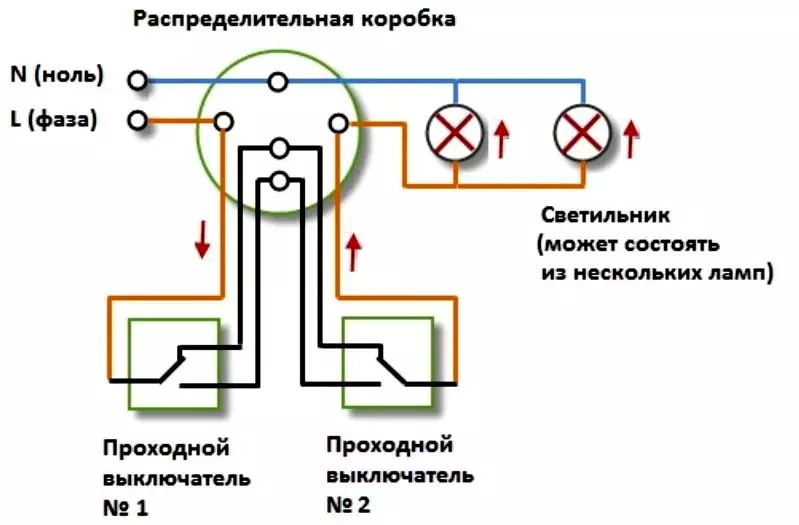

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Варианты подключения проходных выключателей

Чтобы точно знать, как правильно установить проходной выключатель, необходимо сначала разобраться в схемах подключения разных типов выключателей с разным количеством осветительных приборов.

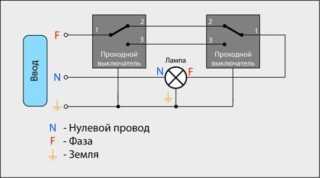

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного выключателя самая простая.

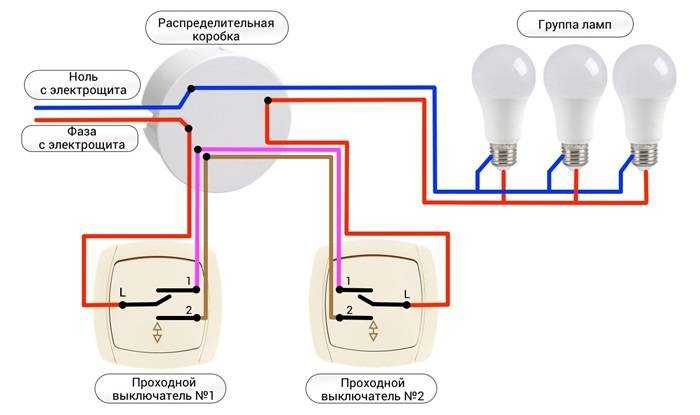

Схема подключения проходного выключателя к группе освещения

• В первую очередь отключите питание и с помощью специального индикатора убедитесь в отсутствии напряжения. Только после этого можно приступать к дальнейшей работе.
• Для реализации схемы в распределительную коробку должны прийти 5 проводов:

1. подача — от машины или пробки;
2. 3 двухжильных кабеля, которые идут непосредственно к выключателям;
3. подключен к светильнику.

• Зачистите концы проводов от изоляции;
• Выключатели подключаются в разрыв фазного провода, а ноль через распределительную коробку идет на блок освещения. Необходимость пропуска фазы через выключатель обусловлена ​​тем, что обслуживать или ремонтировать светильник безопасно;
• Индикатором определяем фазный провод, и с помощью скрутки подключаем его к одному из проводов первого выключателя (обычно для удобства используются красные или белые провода);
• Далее нулевые выводы выключателей соединяются проводами (видно на схеме), а отдельный контакт второго выключателя через провод подключается к лампе;
• Провод от светильника в распределительной коробке соединяется с нулевым проводом, идущим от электрощита;
• Визуально проверьте правильность соединений, сверяясь со схемой выше, и если все в порядке, можно подавать питание. Перед подачей питания необходимо заизолировать скрутки, аккуратно уложить провода в распределительную коробку и закрыть ее крышкой.

Для управления освещением из более чем двух мест необходимо включить в цепь одноклавишный перекрестный переключатель.

Двухклавишный проходной выключатель: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя существуют двухкнопочные сквозные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве этого типа, только проводов нужно прозвонить побольше.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго выключателя она должна идти на два светильника (или два групповых светильника, если речь идет о многорожковой люстре).

Принцип подключения двухкнопочных выключателей

Если нужно организовать управление двумя источниками света из трех и более точек, нужно поставить по два перекрестных выключателя в каждую точку: двухкнопочных выключателей просто нет. При этом одна пара контактов подключается к одному перекрестию, другая к другому. А затем, при необходимости, они соединяются между собой. Последний в схеме двухпозиционный переключатель подключен к выходам обеих поперечин.

Как организовать управление двумя светильниками с четырех мест

Если подумать, то не так уж все и сложно, а схема подключения 2-х точечного проходного выключателя вообще проста. Просто много проводов.

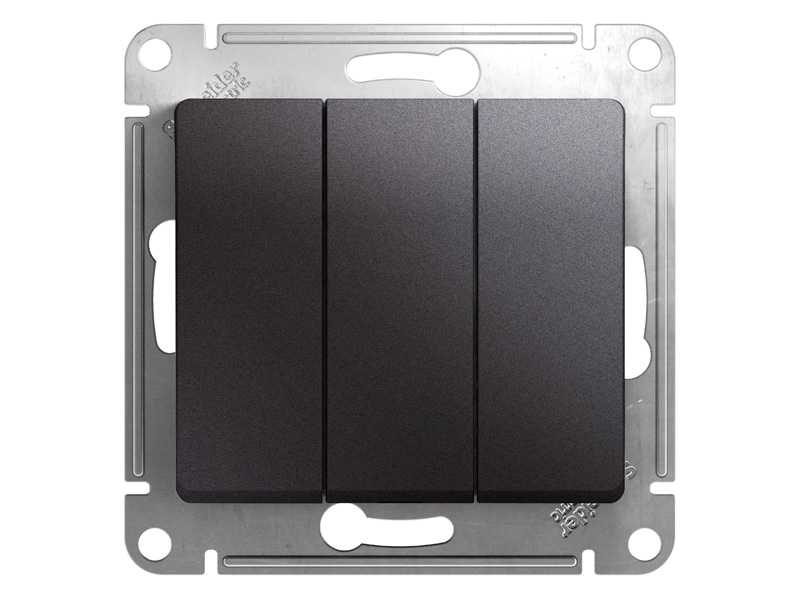

Порядок подключения трехклавишных проходных выключателей

Принципиальная схема тройного проходного выключателя имеет ряд функций, так как предполагается, что будет использовано достаточно большое количество проводов. Такая система используется при установке системы освещения в двухэтажном частном доме. При установке тройного выключателя вы можете включать/выключать свет на втором этаже, находясь при этом на первом. К системе можно подключить три источника света.

Внешний вид деревянного ключа-выключателя

Подключение и разводка проводов осуществляется в распределительной коробке. К первому выключателю подключается семижильный провод. Один из проводов используется для питания одной фазы, которая подключается к трем вводным клеммам. К выходу подключаются три пары проводов, которые подключены ко второму проходному выключателю. В результате получаются три независимые цепи, включающие в себя лампы.

Выбор, конструкция и отличия проходных выключателей

Коммутация света из двух мест

Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае применить для управления два двухклавишных коммутатора.

Соответственно, дополнительно к ним потребуются:

Метраж электрических проводников следует рассчитать после составления схемы и планировки разводки. Рекомендуется приобретать кабель с небольшим запасом.

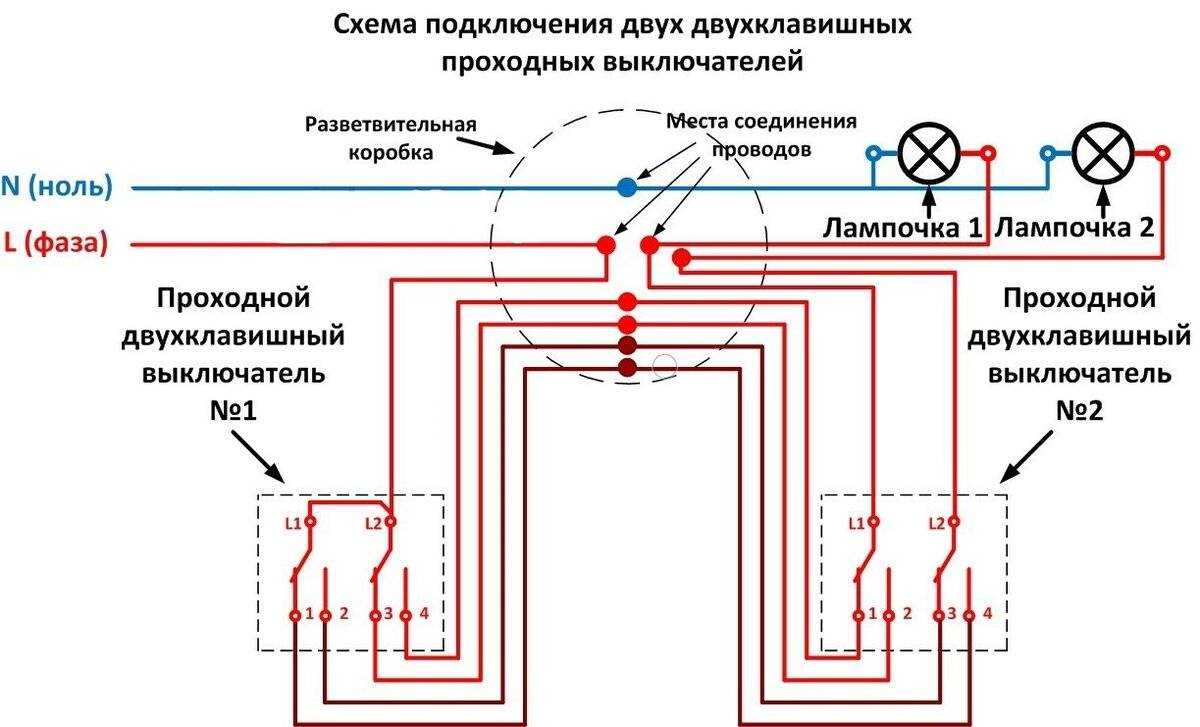

Схема управления двумя световыми группами через проходные двухклавишные выключатели выглядит, примерно, так:

Фазный проводник подводится на двухклавишный прибор ПВ1. Этот выключатель, имеющий конфигурацию на две клавиши, соответственно, имеет две клеммы общих контактов и четыре клеммы перекидных контактов.

На первом приборе общие клеммы соединяют вместе и подключают к ним проводник фазы. Клемму 1 перекидного контакта ПВ1 соединяют проводом с клеммой 1 перекидного контакта ПВ2. Соответственно, контакт 2 ПВ1 будет соединяться с клеммой 2 ПВ2, клемма 3 ПВ1 с клеммой 3 ПВ2, а клемма 4 ПВ1 с клеммой 4 ПВ2.

Остаются ещё две клеммы на втором проходном коммутаторе. Обе – общие (common), и соединяются они по принципу: каждая на одну световую группу (Л1 и Л2) системы освещения. Уже от световых групп исходящими проводниками цепь замыкается на нулевую шину электрической сети.

Однако это лишь одно из возможных схемных решений. Так, если используется одна световая группа, можно организовать схему на одноклавишных выключателях.

Разводка с применением одноклавишных проходных выключателей выглядит более экономичной с точки зрения расхода материалов. Здесь требуется меньше провода, так как почти вдвое, по сравнению с предыдущим решением, сокращается число соединительных линий.

Но, вместе с тем, ограничивается функциональность самой системы освещения.

Тем не менее, для устройства в составе жилых помещений этот вариант может применяться наиболее часто.

Что требуется под устройство системы управления на одноклавишных выключателях?

• одноклавишные коммутаторы (2 шт.);
• подрозетницы (2 шт.);
• распределительная коробка (1 шт.);
• кабель электрический трёхжильный (метраж по расчёту).

Различия между проходным и традиционным выключателем

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Подключение проходного переключателя

Перекидной выключатель

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.
