Как устроена и из чего состоит светодиодная лампа

Устройство лампы на светодиодах

В зависимости от назначения осветительного прибора и особенностей производственных линий фирмы-производителя, устройство светодиодной лампочки может иметь некоторые, достаточно ощутимые отличия, которые следует учитывать при выборе.

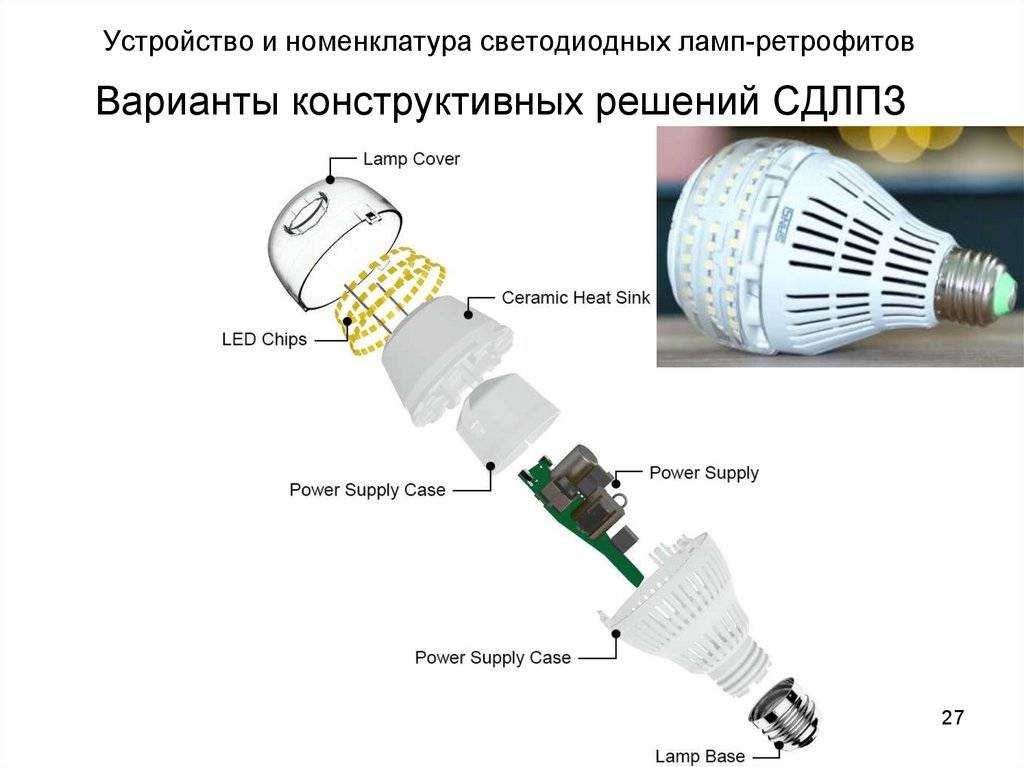

Устройство светодиодной лампы LED

Фирменные изделия

Конструкционными особенностями LED-ламп на 220В, которые выпускаются производителями с мировой известностью, является наличие следующих обязательных составляющих:

• светорассеивающей полусферы;
• чипов;
• алюминиевой печатной платы с пастой достаточной теплопроводности, что позволяет регулировать работоспособность чипов;
• радиаторов на основе анодированного сплава алюминия;
• драйвера, имеющего схему гальванически развязанного модулятора;
• полимерного основания цоколя в виде полиэтилентерефталат;
• цокольной части, имеющей никелевое покрытие.

Следует отметить, что драйвер обладает повышенной плотностью монтажа таких частей, как трансформатор импульсного типа, микросхемы и полярные конденсаторы, а также различные планарные элементы.

Диодные лампы на 220В принято считать максимально безопасными для эксплуатации в жилых помещениях, что обусловлено отсутствием стекла, которое может стать причиной травмы.

Низкокачественные китайские лампочки

Именно недостаточно высоким качеством и отсутствием целого ряда элементов, объясняется низкая стоимость светодиодных источников света, выпускаемых китайским производителем:

• отсутствие радиатора;
• отсутствие драйвера;
• наличие простого питающего блока в виде неполярного конденсатора;
• отсутствием надежной стабилизации выходного тока.

Питающей блок устанавливается в центральной части платы со световыми диодами. На одной стороне присутствует диодный мост и резисторы, а на другой – пара конденсаторов.

Процесс охлаждения в китайских источниках света осуществляется посредством точечных малоэффективных отверстий в корпусе, что и становится основной причиной частого перегорания кристаллов.

Filаmеnt лампы

• светодиодными стержнями;
• стеклянной колбой;
• металлической цокольной частью;
• платой драйвера.

В качестве дополнения можно рассматривать наличие основания цокольной части.

Таким образом, светодиодный филамент можно рассматривать как прямоугольный или круглый стержень из стекла с миниатюрными светодиодными кристаллами.

Нанесение на каждый элемент толстого силиконового слоя желтого люминофора помогает предотвратить прохождение ультрафиолетовых лучей, а также позволяет получить максимально равномерное рассеивание светового потока.

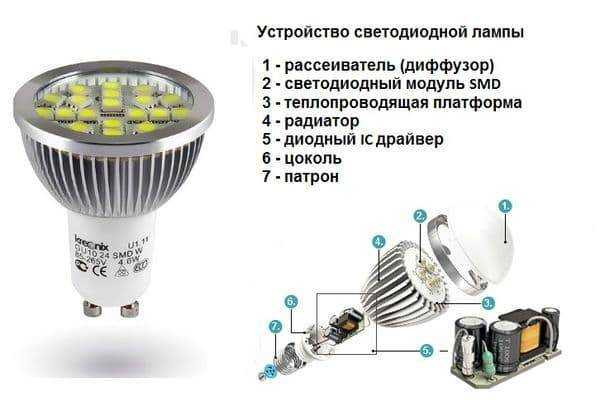

Устройство светодиодных источников света

Светодиодный источник состоит из следующих конструктивных элементов:

• LED-диоды;
• драйверы;
• корпус;
• радиатор;
• цоколь.

Светодиоды

Несколько лет назад конструкция светодиодной лампы незначительно отличалось из-за отсутствия широкого ассортимента LED-диодов. Самыми распространенными были чипы на 3–5 мм. Позже появились изделия на 10 мм.

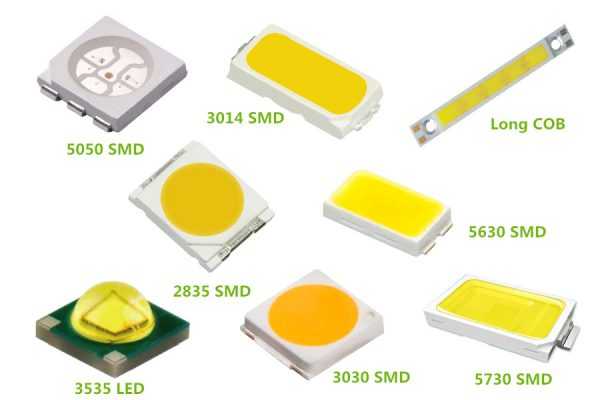

Сегодня светодиодов намного больше. Чаще всего используются SMD 5050, SMD 3528, SMD 5730, SMD 2835, 1W, 3W и 5W.

Количество светодиодов бывает разным, его задает производитель. При монтаже нескольких диодов производят специальные расчеты, чтобы вывести оптимальный ток потребления. Припой осуществляется к текстолитовым или алюминиевым платам. Светодиоды собираются в группы, соединяемые последовательно. Опять же, количество групп неограниченно.

Последовательное соединение обеспечивает постоянный ток, но есть существенный недостаток — если выйдет из строя хотя бы один LED-диод, то перестает работать все изделие. С другой стороны, диод можно без проблем заменить на новый.

Платы, к которым припаиваются источники света, классифицируются по форме и бывают круглыми, прямоугольными, овальными, многоугольными и т. д.

Драйверы

Драйверы предназначены для преобразования входящего напряжения в пригодную для питания устройства величину. Причем питание для каждой группы светодиодов может быть разным. Самыми распространенными являются трансформаторные схемы с драйверами.

Конструктивные элементы могут быть двух типов — открытыми и закрытыми (в корпусе). Монтируют их в корпус ламп, осветительных приборов.

Китайские производители нередко пытаются сэкономить на приборах, устанавливая вместо драйверов обычные ограничители тока со схемой на основе конденсатора. Избегайте покупки таких изделий, поскольку помимо крайней неэкономичности они негативно воздействуют на здоровье человека (высокая пульсация).

Цоколь

Поскольку светодиодные изделия позиционируются как лучшие аналоги лампам накаливания, то нет ничего удивительного в том, что они изготавливаются со стандартными цоколями — E27 и E14. Последние часто применяются в ночных и настенных светильниках.

За рубежом иные стандарты, поэтому там чаще можно встретить светодиодные лампы E26.

Корпус

В отличие от ламп накаливания для светодиодных нет необходимости в полной герметичности колб, да и газовая среда внутри отсутствует. Одна из разновидностей светодиодных светильников — филаментный источник, повторяющий устройство лампы накаливания и нуждающийся в газовой среде.

Радиаторы

Данные электротехнические изделия боятся высокой температуры и перегрева. По этой причине для повышения срока эксплуатации необходимо устройство для отвода тепла. Алюминиевые платы частично снижают влияние перегрева, но этого недостаточно. Дорогие и качественные лампы обязательно используют радиаторы, размер которых зависит от количества светодиодов в приборе.

Наличие радиатора повышает стоимость и габариты изделия, но является обязательным условием для создания качественного и долговечного прибора.

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе. Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

Строение светодиодных устройств различных фирм-производителей

Устройство СД-ламп напряжением 220 В различных фирм-производителей имеет небольшие отличия. Весь выбор светодиодных ламп условно разделяется на несколько групп: брендовые, низкого качества и филаментные.

Брендовые продукты

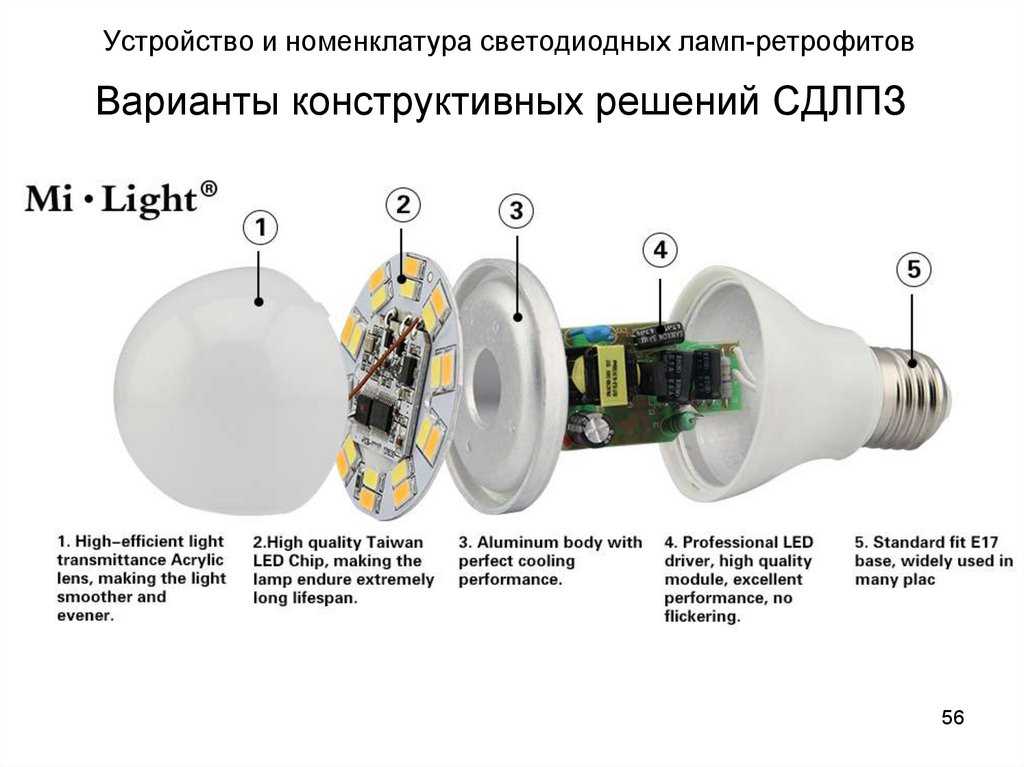

Конструктивное исполнение СД-лампы от лидирующих брендов, производящих СД-изделия, обязательно включает в себя:

• рассеиватель;
• чипы;
• печатная плата из алюминия на теплопроводимой пасте (гарант оптимальной температуры режима работы чипов);
• драйвер, построенный по схеме гальванически развязанного широтно-импульсного модулятора стабилизатора тока;
• основание цоколя, выполненное из полиэтилентерефталата. Работает как надежная защита от пробивания электрическим током;
• латунный цоколь с никелевым покрытием. Антикоррозийный материал, создающий надежный контакт с патроном.

LED-лампа в разрезе Главным видимым отличием лампы из этой группы является объемный радиатор, окрашенный белым полимером. Его поверхность может быть как гладкой, так и ребристой. Если сравнивать такую светодиодную лампу с более дешевыми представителями, то она имеет большую массу.

Материалом рассеивателя может быть стекло или пластик. Неизменной остается его форма – полусфера. Элементами крепежа рассеивателя к радиатору могут послужить защелки или усадка на герметик. Под ним расположена плата с SMD-светодиодами, надежно зафиксированная на радиаторе. Еще ниже размещена плата драйвера. В состав схемы драйвера входят:

• импульсный трансформатор,
• микросхемы,
• полярные конденсаторы,
• огромное количество планарных элементов.

Она имеет большую плотность манжета. Драйвер находится под корпусом лампы и является соединителем цоколя и радиатора. Связь блока драйвера с платой осуществляется посредством пайки или контактора.

Изделия низкого качества

Отличительной чертой ламп низкого качества является возможное отсутствие таких элементов, как радиатор и драйвер. Функцию драйвера выполняет простейший блок питания. Он не может преобразовать переменный ток в постоянный. Блок питания расположен в центральной части платы рядом со светодиодами. Перфорация корпуса выполняет роль радиатора в лампе. Из-за малоэффективной функции охлаждения перегрев и выход из строя СД неизбежны.

Крепеж платы к корпусу производится за счет защелки. Электрическое соединение платы с цоколем осуществляется за счет пайки. Эта конструкция является простой, но не может обеспечить надежность и продолжительную работу светодиодным лампочкам.

Филаментные лампы (ФЛ)

Разработка светодиодных ламп не стоит на месте. Следующей новинкой на рынке светотехнических изделий стала филаментная лампа.

Филаментная лампа

Дословно с английского «филамент» означает нить. Визуально эта лампа похожа на лампу накаливания. Отличительной чертой ФЛ является то, что она не требует дополнительного теплоотвода. Ее использование в быту имеет как практическое, так и эстетическое применение.

Подробнее рассмотрим строение филаментной лампы. Количество светодиодных нитей (основных элементов ФЛ) прямо пропорционально мощности лампы. Тонкий стержень из стекла, на котором расположены SMD-светодиоды, имеющие электрическую связь между собой – это и есть филамент. Желтый цвет ФЛ обусловлен нанесенным по всей длине люминофором. Теплоотвод в этом изделии осуществляется через колбу, заполненную газовой смесью.

Нередко фирмы-производители вынуждены располагать низкокачественный модуль питания в цоколе ФЛ. Это связано с недостатками конструкции филаментной лампы, что приводит к увеличению коэффициента пульсации, который отрицательно влияет на зрение. Чтобы устранить этот недостаток, ведется работа над модернизацией конструкции ФЛ. Для размещения драйвера высокого качества делается вставка из пластика в виде кольца. Она располагается между колбой и цоколем.

Идея №1 – Модернизируем галогенную лампочку

Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4. В этом случае Вам понадобятся следующие материалы и инструменты:

Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение

Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой). Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро). Небольшой кусок медного провода

Резисторы. Их количество и мощность рассчитает онлайн-калькулятор. Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка). Доступ к интернету

Небольшой кусок медного провода. Резисторы. Их количество и мощность рассчитает онлайн-калькулятор. Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка). Доступ к интернету

Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы. Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.
2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.
3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:
4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.
5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:
6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.
7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.
8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.
9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).
10. Спаяйте резисторы согласно сгенерированной схеме.
11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.
12. Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.
13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.
14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.
15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.

Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:

https://youtube.com/watch?v=ISalGPhtjtQ

Как устроен вакуумный диод

Назначение

Нагретый катод испускает электроны, достигающие анода. Анод лампы представляет собой круглый или овальный цилиндр, имеющий общую ось с катодом. Схематическое изображение диода показано на рисунке 2 изображен диод с катодом прямого накала. Для получения вольт-амперной характеристики анода можно воспользоваться электрической цепью, приведенной на рисунке 3, где применяется диод с катодом косвенного накала. Вольт-амперная характеристика диода с металлическим катодом рис. При напряжении между катодом и анодом, равном нулю, вылетевшие из катода электроны образуют вокруг него электронное облако пространственный отрицательный заряд , отталкивающее вылетающие из катода электроны.

Понятие вакуума

Большинство электронов возвращается на катод, и лишь незначительное их число достигает анода. С увеличением U a число электронов, достигающих анода, увеличивается и электронное облако постепенно уменьшается.

Когда же все термоэлектроны, вылетающие из катода, попадают на анод, сила анодного тока достигает насыщения I нас на графике рисунка 4 — горизонтальный участок. Это выражение называют формулой Богуславского—Ленгмюра или законом «трех вторых».

Такой ток называют током насыщения.

При постоянной температуре катода сила тока в межэлектродном промежутке зависит от анодного напряжения. Диод пропускает ток только в одном направлении. Это его свойство используется для выпрямления переменного тока.

Диод вакуумный — двухэлектродная электронная лампа условное изображение приведено на. Внутри баллона размещены два электрода: катод к и анод а. При нагревании катода с его поверхности испускаются электроны термоэлектронная эмиссия. При подключении анода к положительному полюсу источника тока, а катода к отрицательному электроны под действием электрического поля движутся от катода к аноду и в диоде возникает электрический ток. По мере увеличения напряжения сила тока в цепи растет, так как все большее количество вылетающих электронов достигает анода.

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:. Такие особенности внутреннего устройства наделяют диоды их главным свойством — возможностью проведения электрического тока только в одном направлении.

Здесь вы найдете подходящего репетитора быстро, удобно и бесплатно. Мы всегда рады проконсультировать Вас по вопросам образования.

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:. На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников.

Устройство

Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе. Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:. Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:.

Электрический ток в вакууме

Это приводит к росту параметров прямого тока, проходящего через диод. Войти через ВКонтакте Юлия Поделиться. Лариса Поделиться. Запаянная длинная колба с вакуумом, две железяки электроды в концах колбы.

Регистрация Вход. Ответы Mail.

Одна железяка катод подогревается от электроцепи и электроны в ней, не выдерживая нагрева, вылетают из нее и на некотором расстоянии от нее формируют облачко. Если к другой железяке аноду приложить положительное относительно катода напряжение, то электроны из облака рассосутся и побегут к аноду — есть проводимость.

Если сделать напряжение анода отрицательным, то это затолкнет электроны обратно в катод, и никакого тока не потечет.

Филаментные лампы

Филаментный источник света внешне напоминает лампу накаливания, но конструктивно остается светодиодным изделием. В таком случае пропадает необходимость в отводе тепла, но применение устройств в бытовой сфере связано с исключительно эстетическими соображениями.

Основной элемент филаментного прибора — светодиодная нить. В зависимости от количества таких нитей производят изделия разной мощности. Филамент — тонкий стержень из стекла, на поверхности которого имеются SMD-диоды. Верхняя часть покрывается люминофором, дающим желтый оттенок. Для отвода тепла применяют стеклянную колбу, внутренняя часть которой заполняется газом.

Из-за отсутствия места для драйвера внутри производители размещают низкокачественный модуль питания. Это повышает пульсацию, негативно сказывающуюся на зрительных органах. Для избавления от мерцания между цоколем и колбой добавляется пластиковое кольцо с качественным драйвером.

Устройство светодиодных источников света

Внешний вид светодиодных ламп практически не отличается от традиционных источников света с металлической нитью накаливания. Они оборудованы стандартным цоколем с резьбой, что позволяет использовать их с обычными патронами и не вносить изменений в электрооборудование помещений. Однако светодиодные лампы существенно отличаются сложным внутренним устройством.

В их состав входят контактный цоколь, корпус, выполняющий функцию радиатора, плата питания и управления, плата со светодиодами и прозрачный колпак. Планируя использование светодиодных ламп в сети 220 В, следует помнить, что они не смогут работать с таким током и напряжением. Для того чтобы исключить перегорание светильников, в их корпусах устанавливаются платы питания и управления, снижающие напряжение и выпрямляющие ток.

Устройство такой платы оказывает серьезное влияние на срок эксплуатации лампы. В некоторых моделях перед диодным мостом устанавливается лишь резистор, а в некоторых случаях недобросовестные производители обходятся без него. В результате, лампы дают очень яркое свечение, но очень быстро сгорают из-за отсутствия стабилизирующих устройств. Поэтому качественные светильники непременно оборудуются стабилизаторами, например, балластными трансформаторами. В наиболее распространенных управляющих схемах используются сглаживающие фильтры, в состав которых входит конденсатор и резистор. В наиболее дорогих моделях в блоках управления и питания используются микросхемы.

Каждый отдельно взятый светодиод излучает довольно слабый свет. Поэтому для достижения нужного светового эффекта, группируется необходимое количество элементов. С этой целью используется плата, изготовленная из диэлектрического материала, с нанесенными токопроводящими дорожками. Примерно такие же платы применяются в других электронных устройствах.

Светодиодная плата является еще и понижающим трансформатором. С этой целью все элементы включаются последовательно в общую цепь, и сетевое напряжение равномерно распределяется между ними. Единственным существенным недостатком такой схемы является обрыв всей цепочки в случае перегорания хотя-бы одного светодиода.

Защиту всей лампы от попадания влаги, пыли и других негативных воздействий обеспечивает прозрачный колпак. Некоторые свойства колпака позволяют усилить общее свечение. Дело в том что его внутренняя сторона покрыта слоем люминофора, который начинает светиться под действием энергии квантов. Поэтому снаружи поверхность колпака выглядит матовой. Люминофор обладает более широкий спектр излучения, в несколько раз превышающий аналогичный показатель у светодиодов. В результате, излучение становится сравнимо с естественным солнечным светом. Без такого покрытия светодиоды оказывают раздражающее действие на глаза, вызывая усталость и болевые ощущения.

Лучше всего изучать полезные качества, устройство и принцип действия светодиодных ламп на схемах при напряжении электрической сети 220 вольт. Чаще всего такие светильники применяются в промышленном и уличном освещении, а в бытовых условиях традиционные источники света заменяются светодиодными лампочками, работающими при низком напряжении, в основном от 12 вольт. Однако мощность лампы и ее светоотдача не имеют прямой зависимости между собой. Этот фактор следует учитывать при выборе светодиодных светильников.

В светодиодных лампах, рассчитанных на 220 вольт, в схеме отсутствует трансформатор. В связи с этим возникает дополнительная экономия при эксплуатации таких светильников. Данная особенность отличает их от светодиодных ламп с другими мощностями. Поэтому выбор светильников происходит не по мощности, а по степени освещенности, создаваемой ими.

Составляющие схемы

Стандартные бытовые энергосберегающий лампы любой мощности имеют одну схему работы и включают следующие элементы со своими особыми функциями:

1. На пусковом конденсаторе происходит зажигание лампы.
2. Фильтр электромагнитных помех предотвращает мерцание и прочие сбои, идущие из сети.
3. Стабилизирующий фильтр-емкость обеспечивает подачу тока заданных параметров, тем самым продлевая срок эксплуатации прибора.
4. Токоограничитель защищает схему от избытка напряжения и поддерживает его постоянное значение.
5. Транзисторы биполярные.
6. Пpeдoxpaнитель-резистор предотвращается электронику от резкого повышения напряжения в сети.

Основные компоненты энергосберегающей лампы показаны на рисунке ниже:

Если энергосберегающая лампа вдруг перестала светить, ее можно попытаться восстановить своими руками. Необходимо сделать ремонт колбы или электронной схемы. Для доступа запчастей потребуются другие аналогичные лампочки, для разборки – плоская отвертка, а для прозвонки компонентов – мультиметр

Особую осторожность нужно проявлять при контакте с колбой. Ни в коем случае нельзя ее повреждать, так как выход находящихся в ней паров ртути опасен для здоровья!

Причины для ремонта светодиодных ламп: устройство, электрические схемы

Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок  ламп может не совпадать с реальными сроками. Это происходит из-за кристаллов плохого качества

Это происходит из-за кристаллов плохого качества.

Существуют такие причины неисправностей осветительных приборов:

• перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
• неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
• светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
• неправильная установка системы освещения оказывает негативное влияние на электропроводку;
• сильные вибрации и удары могут способствовать поломке подобного оборудования.

Разбор устройства позволяет определить точные причины поломок

Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.

Частые проблемы, возникающие с лед – устройствами

Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.

На схеме изображен порядок подсоединения драйверов

В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.

Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.

Тестирование источников освещения производится при помощи мультиметра или пробника

Устройство светодиодных источников

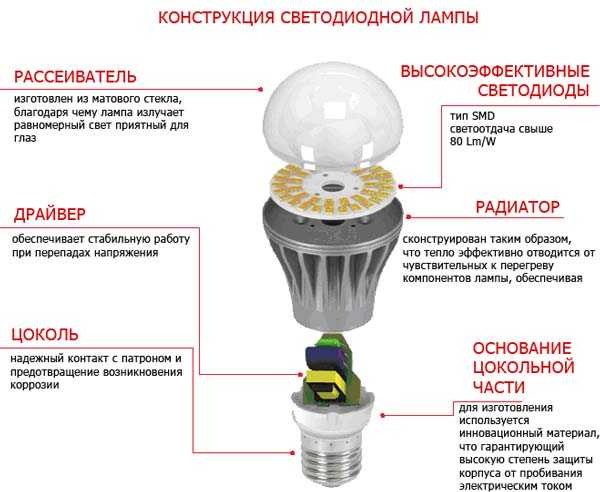

Конструкция светодиодной лампы

Общая конструкция ламп идентична, могут быть небольшие отличия. Они сложнее с технической точки зрения, чем лампы накаливания. Чтобы узнать, из чего состоит лампочка, ее нужно разобрать, в то время как в классическом источнике света с нитью накала просмотреть внутреннюю часть можно через стеклянную колбу.

Из чего состоит светодиодный светильник:

• Led. В лампе устанавливается один или несколько светодиодов. Они отличаются по мощности, цвету свечения, размерам. Количество диодов в матрице может быть различным, вычисляется на производстве для обеспечения оптимального уровня света. Диоды припаиваются к алюминиевой или текстолитовой плате разных размеров и форм. Группы соединяются друг с другом последовательно.
• Драйвер. Используется для преобразования сетевого напряжения в необходимую для работы светодиодов величину. Схемы драйверов бывают разными, чаще всего применяются трансформаторные. По конструкции выделяют открытые и закрытые, которые устанавливаются прямо в корпус лампочки. В дешевых китайских изделиях часто ставятся некачественные драйверы, которые неэффективны и могут навредить здоровью.
• Цоколь. Светодиодные лампочки пришли на замену лампам накаливания, поэтому устанавливаться должны аналогичным образом. Изготавливаются приборы со стандартными цоколями Е27 и Е14.
• Корпус. Колба изготавливается из пластика или стекла. Полная герметичность не требуется, так как в составе нет вредных паров ртути и газов.
• Радиатор. Так как во время работы выделяется некоторое количество тепла, его нужно отвести, чтобы не было перегрева. Алюминиевая плата понижает негативное влияние температуры, но этого может быть недостаточно. Поэтому дорогие качественные лампочки дополнительно оснащаются радиаторами.

Ассортимент изделий с цоколем Е14 и Е27 можно разделить на три категории — брендовые, низкокачественные и филаментные.

Брендовая продукция

Брендовая Led-лампа

Устройство светодиодного светильника, изготовленного известной компанией, обязательно включает в себя:

• Рассеиватель в форме полусферы. Может изготавливаться из пластика или стекла.
• Алюминиевая печатная плата на теплопроводящей пасте.
• Набор чипов.
• Драйвер. Состоит из импульсного трансформатора, микросхем, полярных конденсаторов, планарных элементов. Также является соединителем цоколя и радиатора.
• Основание цоколя из полиэтилентерефталата.
• Цоколь с резьбой необходимого диаметра, выполненный из латуни с никелевым покрытием.

Низкокачественные изделия

Разобранная китайская светодиодная лампа

Приборы неизвестного производства обычно имеют низкую стоимость. Это связано с использованием некачественных материалов и отсутствием важных деталей – радиатора и драйвера. Вместо драйвера применяется обычный блок питания, размещенный рядом со светодиодами. Роль радиатора выполняет корпус, в котором проделывают отверстия. Такой способ малоэффективен, поэтому дешевые лампочки быстро выходят из строя.

Плата крепится к корпусу при помощи специальной защелки. Цоколь и плата соединяются пайкой. Такое соединение не может обеспечить высокую надежность и продолжительную работу светодиодов.

Филаментные приборы

Светодиодная филаментная лампа

Внешне филаментная лампочка похожа на лампу накаливания

Ее важное отличительное свойство – не требуется дополнительный отвод тепла. Такая светодиодная лампочка состоит из филамента и колбы

Работает на основе светодиодных нитей

Их количество выбирается в зависимости от мощности лампы. Светодиоды размещены на тонком стеклянном стержне – эта конструкция и называется филаментом. По всей длине нанесен люминофор, поэтому лампа желтая. Отвод тепла производится через колбу, внутри которой находится смесь газов

Работает на основе светодиодных нитей. Их количество выбирается в зависимости от мощности лампы. Светодиоды размещены на тонком стеклянном стержне – эта конструкция и называется филаментом. По всей длине нанесен люминофор, поэтому лампа желтая. Отвод тепла производится через колбу, внутри которой находится смесь газов.
