Как проложить трассу кондиционера: правила прокладки и монтажа коммуникаций

Стандартная комплектация

После приобретения кондиционера потребитель получает:

2 блока – внутренний и наружный;
Фильтры;
Дистанционный пульт управления (батарейки в комплект не входят);
Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
Дренажная помпа (в дорогих моделях);
Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
Регулирующее устройство для контроля над давлением конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

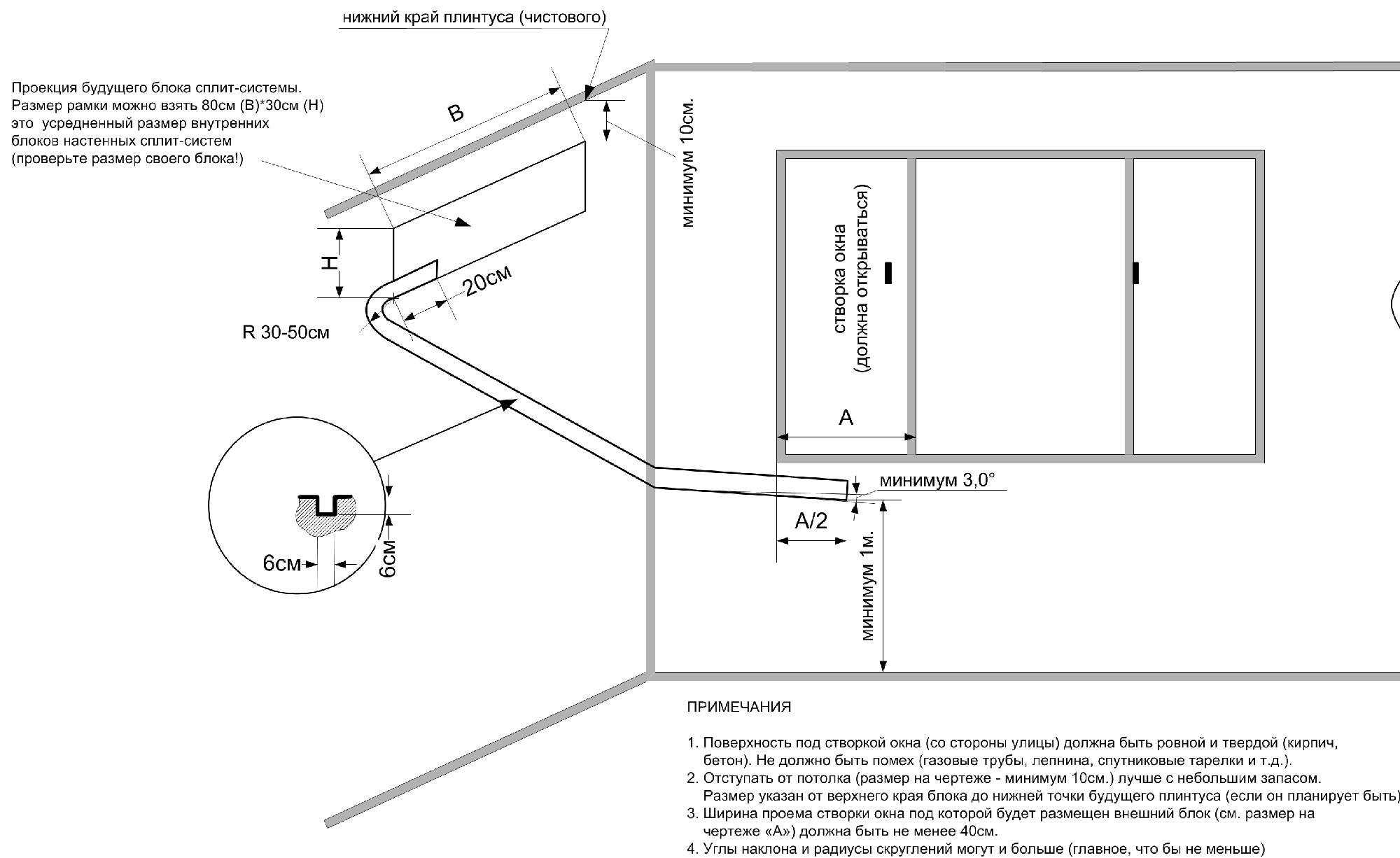

Вычисления и разметка магистрали

Разные кондиционеры диктуют свои условия по выбору параметров магистрали. Она может иметь определенную длину. Для бытовых систем максимальная протяженность достигает 20 м. Если это значение будет увеличено, можно столкнуться со снижением уровня производительности. Перед тем как начинать штробление для прокладки трассы под кондиционер, следует учесть некоторые рекомендации. Так, если в наличии обычное оборудование, то между блоками должно быть выдержано расстояние по высоте в пределах 12 м. При установке внутреннего блока следует отступить от поверхности потолка около 10 см, что обеспечит нормальную циркуляцию воздуха.

Когда кондиционер устанавливается перед финишным декорированием потолка, нужно учесть, на сколько опустится покрытие, чтобы правильно определить место расположения блока. Даже если помещение имеет довольно внушительную площадь, в нем рекомендуется устанавливать лишь одно устройство. Монтаж оборудования сопровождается еще и правильным расположением предметов мебели. Если в комнате будут высокие шкафы, они могут стать преградой для потоков воздуха, что повлечет снижение эффективности работы оборудования и перерасход электроэнергии.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.

Для этого следует:

внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
прокладка провода идет только по горизонтали и по вертикали;
при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Расположение дренажной трубы

Прокладка дренажа осуществляется в отдельную штробу. Отдельный внутренний блок должен иметь свою дренажную трубку. Подключение канализации проводится при помощи сухого сифона. Максимальная длина трубки не должна превышать 6 метров. Если это расстояние больше, то необходимо использовать ПВХ трубу размером 32 мм

Стоит обращать внимание на уклон и отсутствие горизонтальных участков

Важно соблюдать правильность расположения трубок. Медные трубки должны располагаться ближе к стене, кабель размещается вверху, дренажная трубка в нижней части

Это поможет правильно подключить наружную секцию.

Дренажная и фреоновая магистрали – совместная прокладка

Во время реализации общей прокладки, коммуникации монтируются совместно с кабелем и дренажным шлангом. При таком варианте дренажный шланг выходит на улицу и закрепляется на внешнем кронштейне кондиционера. Для выполнения этой трассы, нужно сделать следующее:

1. Перед покупкой кондиционера необходимо определить мощность будущего оборудования – это влияет на будущий диаметр трассы (фреоновой). Определить необходимую мощность можно исходя из размеров помещения и уровня тепловыделения.

2. После этого, выполняется разметка, где будут размещены наружный и внешний блоки системы

Важно учесть момент, что максимальная длина трассы может быть не более 15 метров (в бытовом варианте)

3. Следующий этап – разметка для канала магистрали

Здесь важно учесть особенности и нюансы подключения к оборудованию. Для того чтобы конденсат стекал нормально и без помех – необходим уклон около 3 градусов. Кроме того, на этом шаге необходимо учесть еще один важный нюанс – канал для трубок должен быть без резких поворотов

Кроме того, на этом шаге необходимо учесть еще один важный нюанс – канал для трубок должен быть без резких поворотов.

4. Затем в несущей стене будет сделана штроба под кондиционер, которая должна пройти к месту монтажа.

5. Коммуникации укладываются в штробу. Для улучшения эффективности работы системы – фреоновые трубки нужно утеплять.

6. На последнем этапе коммуникации будут закреплены в штробе. Это делается с помощью специального оборудования

Также важно герметизировать все трубки, в том случае, если кондиционер будет монтироваться не сразу, а чуть позже

7. Опрессовка магистрали жидким азотом выполняется по желанию и не является необходимостью. Кроме того, будет установлено оборудование для контроля давления.

Общая стоимость всех работ зависит в первую очередь от расстояния между блоками. Это относится и к магистралям (фреоновой и дренажной), если они выполняются отдельно друг от друга. В таком случае на стоимость штробления влияет расстояние до канализационной системы.

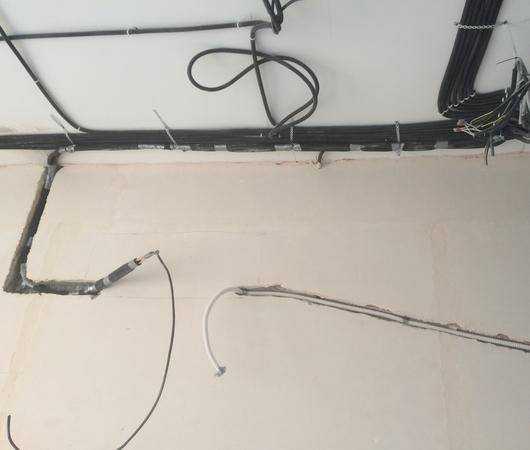

Проведение кабелей по потолку

Проведение кабелей телевизоров и другой техники под крышей — один из самых надежных способов спрятать их от детей и животных. И для создания такой системы не обязательно резать и полосовать. Вы можете выбрать один из следующих вариантов:

Внешняя проводка с использованием негорючих защитных трубок (гофрированных трубок). Они подбираются под цвет крыши. И вы просто крепите их к потолку.
Используйте потолочные плинтусы с вырезами для электрических кабелей. Самый быстрый и экономичный метод. Просто прикрепите плинтусы и проведите кабели к выходу. Оттуда проведите кабели к стене или спрячьте их в стене.
Спрячьте кабели под подвесным потолком. Конструкция включает специальную раму, к которой могут крепиться кабели или кабельные каналы.

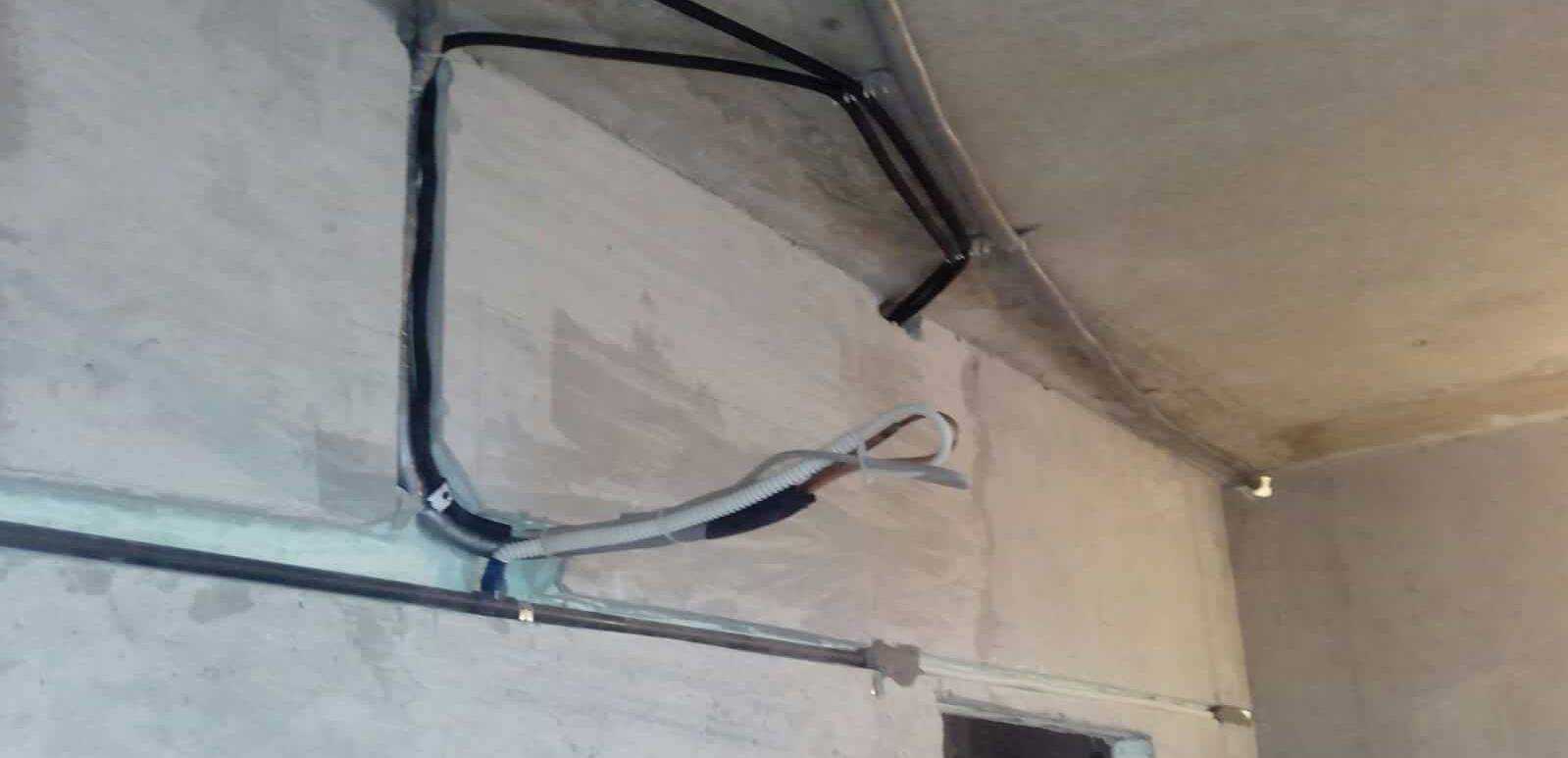

Процесс закладки трассы для кондиционера

Механизм закладки трассы для сплит-системы подразумевает применение медных труб с их непосредственной установкой. Прокладка трассы требует применения специальной инструкции, чтобы эксплуатация кондиционера в дальнейшем была успешной. При создании трассы на бумаге сразу нужно рассчитать максимальную длину магистрали. Часто хозяева хотят установить кондиционер в понравившемся им месте, но технологически из-за ограничений в длине это сделать бывает невозможно.

Установку трассы, лучше всего осуществлять с использованием декоративного короба, в который можно спрятать все трубопроводы кондиционера. Такой метод позволяет легче находить неполадки в магистралях, чем разбирать стену и искать их там. Обычно оба способа монтажа имеют существенные плюсы и минусы. Для каждой отдельной установки, нужно взвесить все достоинства и недостатки подобных методик.

Какие ключевые действия нужно осуществить при закладке трассы?

1. Тщательно выбрать точки монтажа аппарата, так как сдвинуть с места даже на пару сантиметров будет его уже невозможно.
2. Внешний блок должен быть расположен таким образом, чтобы промышленные альпинисты без труда добирались до него в случае поломки.
3. Отдельная рекомендация для домов старой постройки. Кондиционер – прибор мощный. Поэтому, в целях безопасности, лучше заменить проводку, для выдерживания нагрузки и предотвращения возникновения пожара.

Раскатка труб и укладка в штробу

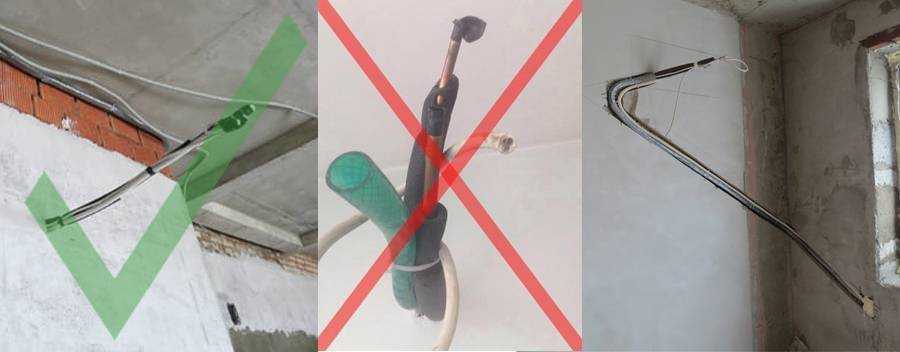

Трубы должны лежать без заломов и острых углов

Перед монтажом трубы раскатываются в прямую линию

В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

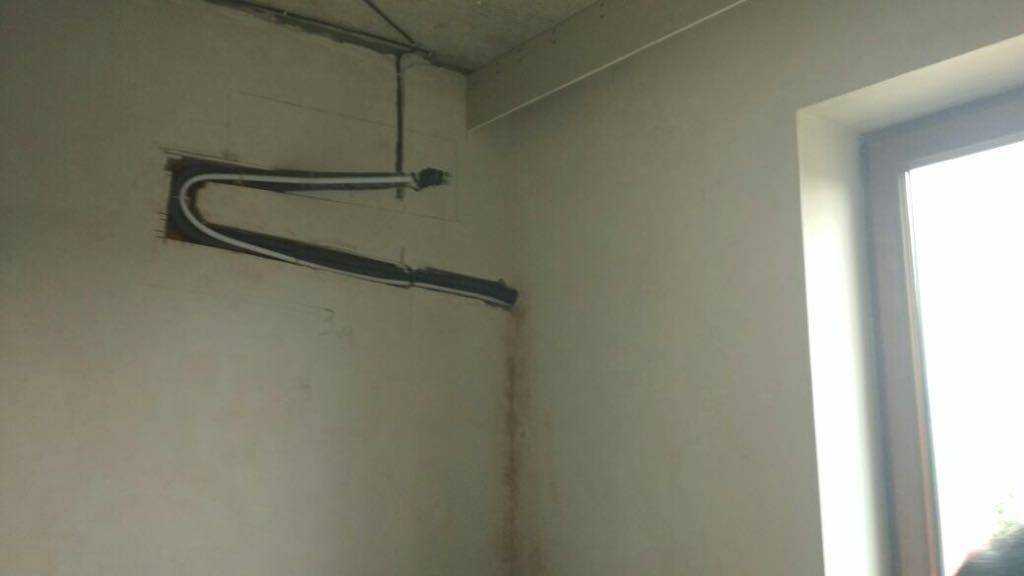

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей

Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Расположение дренажной трубы

Стоит обращать внимание на уклон и отсутствие горизонтальных участков

Важно соблюдать правильность расположения трубок. Медные трубки должны располагаться ближе к стене, кабель размещается вверху, дренажная трубка в нижней части. Это поможет правильно подключить наружную секцию

Это поможет правильно подключить наружную секцию.

Специалисты советуют промазать всю магистраль на определенном расстоянии шпаклевкой, что поможет лучше закрепить ее на стене.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Возможные проблемы и заломы по трассе кондиционера

Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:

Просят разместить внутренний блок над батареей отопления. Кондиционер будет работать на износ и быстро сломается компрессор, замена которого стоит половину всего оборудования.
Устанавливают мебель на пути воздушных масс. Холодный воздух вернется к кондиционеру быстрее, датчик отключит систему, а в комнате будет жарко.
При монтаже внешнего блока на балконе или лоджии оговаривается, что они не будут стеклиться для доступа воздуха. Если в дальнейшем балкон все же застеклить, компрессор будет перегреваться и придется менять детали на новые.

Проблемы монтажников:

Заломы и загиб медных труб по диаметру меньше 10 см. Создают проблемы при и циркуляции и прокачке фреона, что увеличивает нагрузку на компрессор.
Некачественный крепеж внешнего устройства. Грозит обвалом оборудования и травмами – вибрации блока говорят о том, что крепить нужно лучше.
Неправильно выбранная стена для монтажа внешнего оборудования. Крепление производится только на несущие конструкции.
