Правила монтажа вводного кабеля в дом под землей

Выбор кабеля для ввода в дом

Сравнение СИП-1 и СИП-2

Оптимальным материалом для домашней электросети будет СИП-кабель, который допускается использовать для организации линий с напряжением до 35 кВт. Провод состоит из 3-х фазных жил, обвитых нулевым, имеет качественное изоляционное покрытие из полиэтилена. Нулевой проводник из алюминия находится по центру скрутки.

Если СИП-кабель нужен для проводки от столба к дому по воздуху, стоит обратить внимание на изоляционный слой:

• термопластичный полиэтилен изоляции СИП-1, СИП-1А, СИП-4 и СИПн-4 выдерживает температуру до +70 градусов;
• сшитый полиэтилен материалов СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ выдерживает температурную нагрузку до 90 градусов, обеспечивает защиту от перегрузок и коротких замыканий.

Хороший кабель для прокладки в грунте имеет изоляционную поверхность из спрессованной бумаги с пропиткой, полиэтилена, ПВХ. Жилы ВБбШв или ПвБШв усилены ленточной изоляции. Для участков с рисками повреждения применяется ПаКШп с проволочной сеткой.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

• Минимальные трудозатраты.
• Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
• Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
• Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

1. Кабель СИП — самонесущий изолированный провод.
2. Неизолированный, материал — алюминий.
3. Неизолированный алюминиевый со стальным сердечником.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

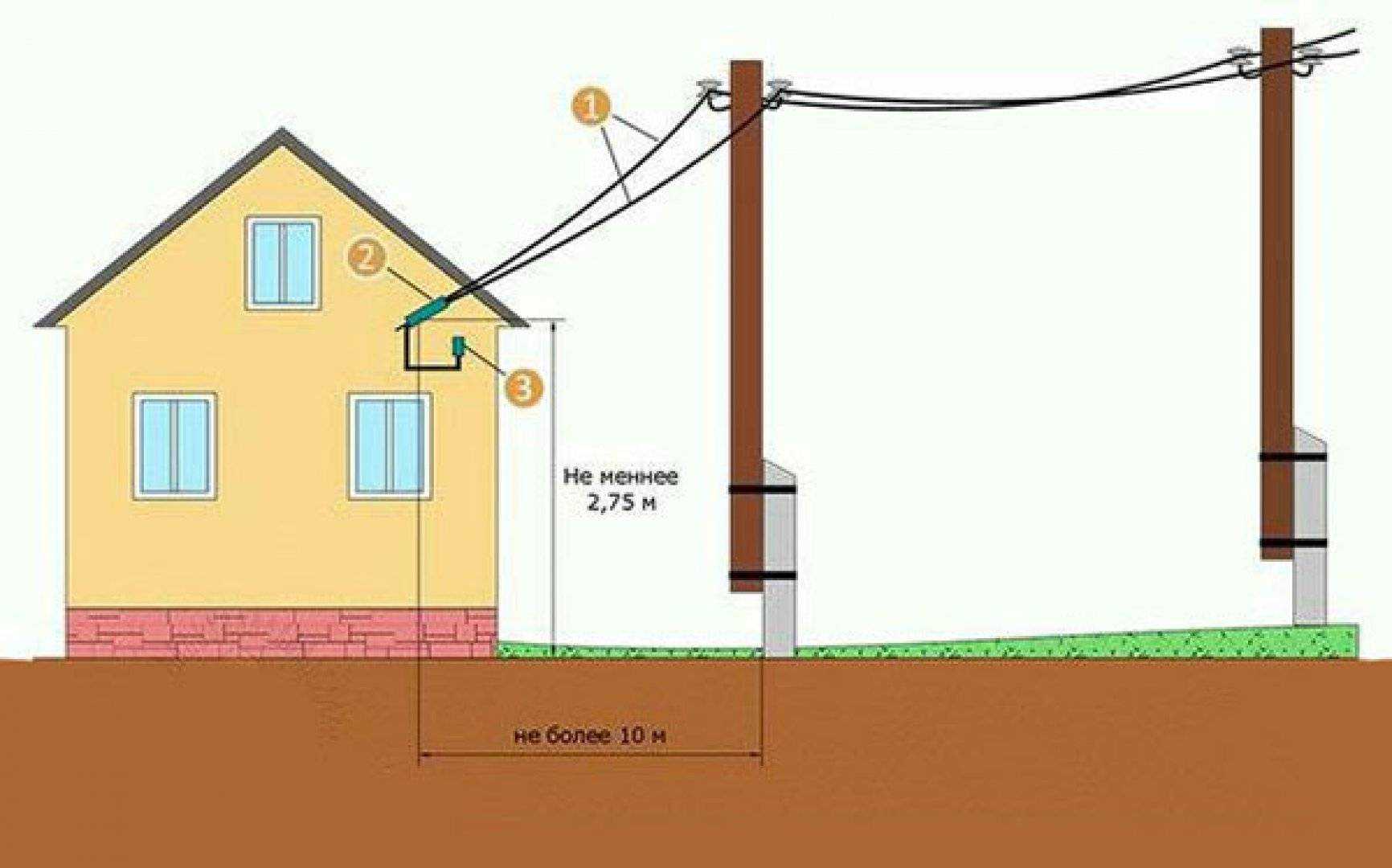

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

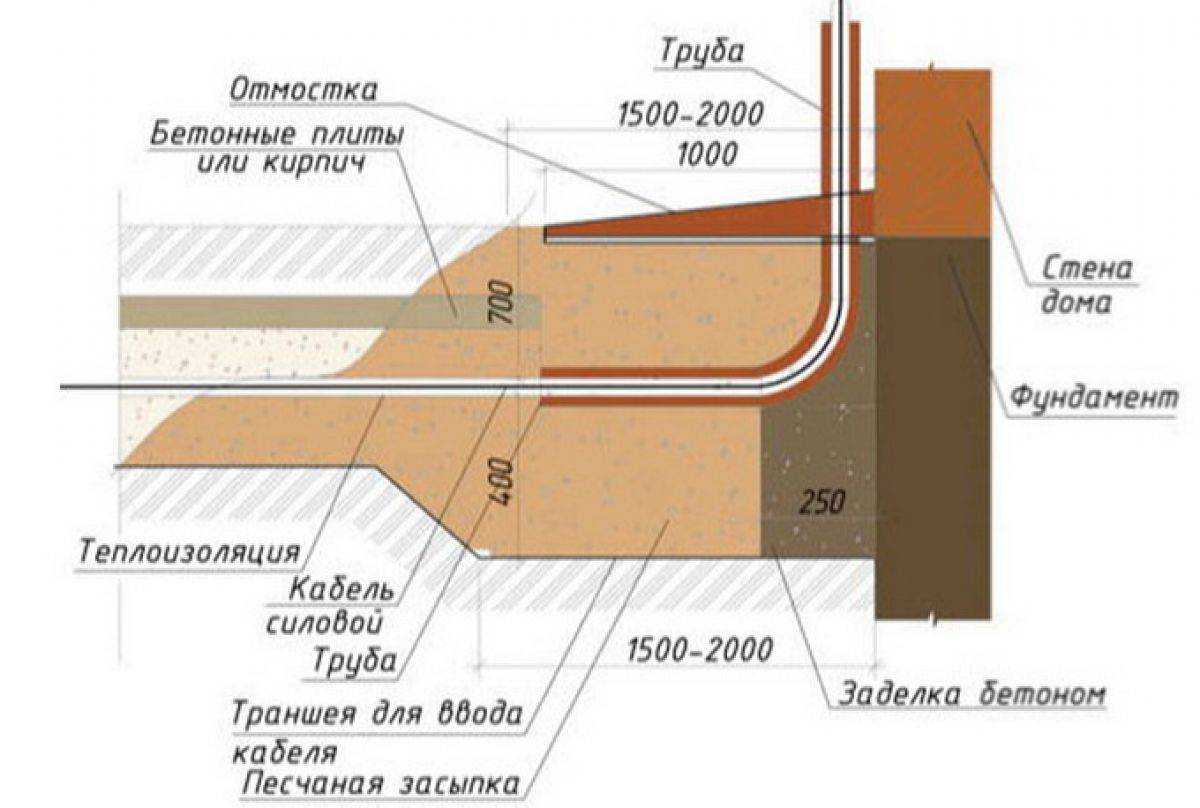

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное — с подключением алюминиевой жилы к вводному автомату.

СИП — это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае — опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Требования для электрификации

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.Ошибка №7А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.Ошибка №8До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

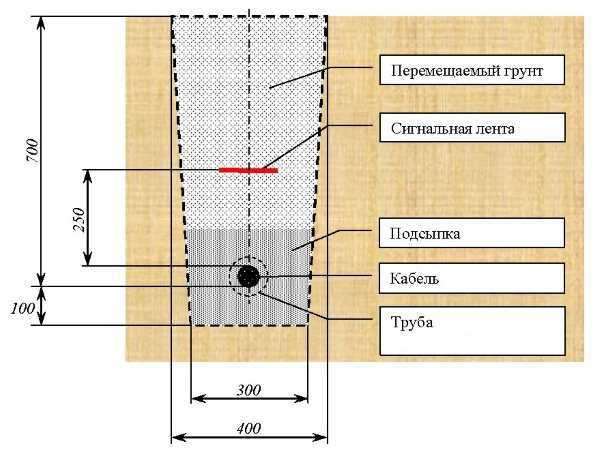

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только приэтом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

• вводного кабеля
• кабеля на видеодомофон
• уличного освещения
• питание автоматики откатных ворот

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

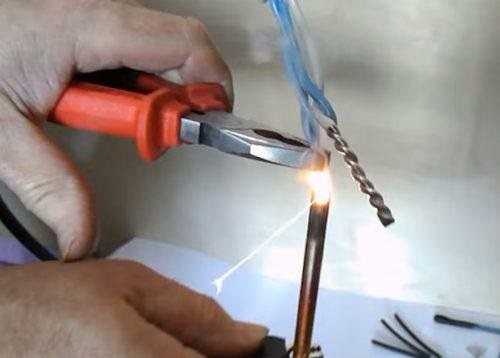

Сварка провода СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

Разрабатываем трассу

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

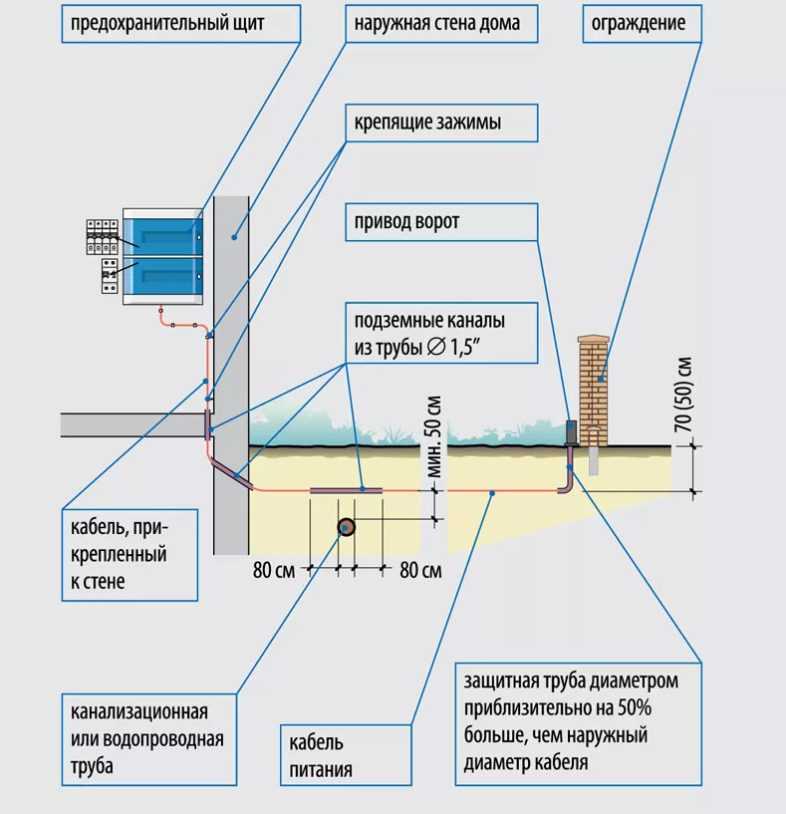

Прокладка кабеля в траншее

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

• Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
• При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.

• Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

• Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
• Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
• Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
• От места прокладки проводника до кустарников должно быть не менее 0,75 м.
• Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

При соблюдении всех этих рекомендаций трасса на прямую линию будет не похожа. На участке размечаете ее (колышками, мелом, струйкой песка), еще раз проверяете соответствие требованиям, после чего можно копать траншею.

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Кабели разного назначения можно обозначать разными цветами

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Особенности технологии подземной прокладки кабеля

Ещё перед покупкой качественного кабеля следует высчитать требуемую длину. Чтобы правильно расположить его на участке, составьте план-схему траншей. Ошибочно предполагать, что эффективнее всего копать по самому короткому пути к точкам энергопотребления. У этой процедуры есть несколько нюансов:

• кабель не доложен находиться ближе 1-1,5 м от крупных деревьев (помешают корни);
• нельзя проводить линию по огородным грядкам, палисаднику и других местах, где в перспективе возможна перекопка или строительные работы;
• соотнесите сеть траншей и расположение иных подземных коммуникаций на участке;
• не рекомендуется прокладывать путь под стоянкой автомобиля и другими местами с повышенным давлением на почву;
• надёжнее всего расположить сеть под садовыми дорожками и рядом с ними;
• минимум расположения от фундамента дома — 60 см.

Внимание! Последнее требование сложно выполнить, например, при прокладке от жилого здания к бане или иной близлежащей постройке. В таком случае защитите линию стальной трубой. Специалисты советуют сначала запитать все требуемые постройки

После этого делайте разводку для наружного освещения, если такое у вас запланировано. Лучше вообще проводить эти работы в разное время. Они требуют основательности, а также времени на планировку и эксперименты

Специалисты советуют сначала запитать все требуемые постройки. После этого делайте разводку для наружного освещения, если такое у вас запланировано. Лучше вообще проводить эти работы в разное время. Они требуют основательности, а также времени на планировку и эксперименты.

Какой тип проводки использовать на даче

Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку

Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

Открытая проводка в кабель-каналах

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Скрытая прокладка

Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.

Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.

Устройство скрытой электропроводки

Требуемый для проведения работ инструмент и материал

Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:

• ножницы для разделки КЛ;
• пассатижи;
• отвертки;
• шуруповерт;
• болгарка с алмазными дисками;
• молоток;
• монтажное зубило;
• шпатель;
• рулетка;
• нож.

Инструменты для прокладки электропроводки

Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:

• защитные автоматы;
• электрический счетчик;
• провода;
• розетки;
• выключатели;
• распределительные коробки;
• подрозетники;
• соединительные клеммы;
• крепежный метиз.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Полиэтилен.
• Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Правила подключения электричества к дому

Требования при подключении электричества к частному дому

Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:

• расположение точек подключения – 25 м от границы с соседями;
• расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей;
• толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил;
• необходимость заделывания вводной штробы негорючим материалом;
• расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна;
• соответствие мощности оборудования выделенной мощности 15 кВт;
• расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.

Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.

Варианты правильного подключения

Ввод электроэнергии в частный дом можно выполнить двумя способами:

• Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору;
• Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.

Особенности устройства ответвления для подключения дома

   В настоящее время электроснабжение осуществляется при помощи трехфазной системы переменного тока. От крупных районных подстанций электроэнергия на напряжении 10 или 6 (устаревшее) киловольт (кВ) подается непосредственно к объектам: поселкам, селам, фермам, деревням, садовым товариществам, где на специальных распределительных трансформаторных подстанциях (ТП) производится понижение напряжения до уровня, необходимого для использования, т.е. 380 и 220 В. Эти ТП обычно устанавливаются на территории поселка. От них электроэнергия поступает к домам по линиям электропередачи (ЛЭП): воздушным или кабельным.

Крепление кабеля

Чтобы осуществить ввод электричества от столба своими руками необходимо выбрать способ крепления кабеля к стене строения. Сделать это будет просто при помощи обычной арматуры. Далее кабель монтируется к наружной части стены способом, соответствующим материалу, из которого возведено здание и желаемому эстетическому результату.

• Купить силовой кабель ВВГнгls

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП — голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Особенности прокладки кабеля под землей

Прокладка кабеля под землей Подвод электричества к частному дому под землей осуществляется в металлической трубе. Длина изделия соответствует протяженности маршрута с учетом поворота. Подземный способ предусматривает использование медных проводников с сечением 4 мм2, если линия удалена на 10 м. При удалении больше 10 м применяется кабель на 6 мм2. Сечение алюминиевого провода на дистанцию до 10 м – 12 мм2, от 10 м – 10-18 мм2.

Работы по вводу электричества в загородный или частный дом под землей выполняются пошагово:

1. Выкапывается канал. Глубокий делать не стоит – хватит 60-90 см. Ширина траншеи – 40 см.
2. Организуется подушка из песка слоем от 15 до 20 см. Для ее усиления и предотвращения проваливания материала можно сделать основание из кирпича или бетонных плит.
3. На пластичных почвах или в местности, где высокий уровень грунтовых вод, организуется дополнительная защита. Из кирпичей или бетонных блоков делается водоотводный лоток, который сверху покрывается плитами.
4. На неустойчивых грунтах выполняется монолитный железобетонный канал для кабеля. Его накрывают плитами с армирующим усилением.
5. Стальная труба зачищается от мусора и укладывается в готовом канале.
6. Соединяются элементы трубы с небольшим нахлестом друг на друга.
7. Провод протягивается через металлическую трубу. Для мест изгиба действует правило – больший радиус, сохраняющий целостность изоляции.
8. После укладки подводка покрывается плотным сыпучим материалом – щебнем, осколками кирпича или крупным керамзитом.
9. Сверху сыпучих материалов выполняется песчаная подушка для защиты от разрыва проводников проезжающим транспортом.
10. Канал закапывается извлеченным грунтом.
