Какой провод нужен для установки аудио- или видеодомофона

Типы замков

Схема подключения домофона предполагает замок. Механический вариант в этом случае исключен, так как устройство должно отключать замок удаленно или с помощью идентификатора. Есть 2 варианта: электромеханический или электромагнитный.

Электромеханический

Такая модель включает электрическую схему и замок. Открывает запор обычным ключом и под действием электрического тока. Чаще встречается в загородных домах. Модели проще в установке и дешевле.

Различают 2 типа замков.

• Накладной – монтируется с внутренней стороны двери или калитки. В его комплектацию входит также личинка с ключами и ответная часть. На самом замке обычно есть кнопка, которая тоже позволяет открыть его.
• Врезной – монтируется в полотно двери, открывается ключом или импульсом. Кнопки открытия не имеет. Врезной вариант обладает более высокой водостойкостью.

Электромагнитный

Представляет собой магнит, который притягивает створку и не дает ей открываться. Такой вариант предназначен для тяжелых створок, а потому для замка используются магниты с усилием удержания до 500 кг и выше.

Такой замок невозможно открыть отмычкой, он не предполагает ни личинки, ни ключа. Однако работает модель только в присутствии тока. При отключении электричества магнит перестает удерживать створку и дверь открывается.

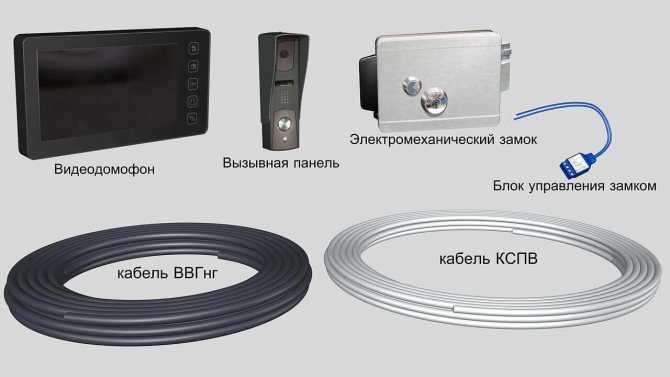

Кабель для видеодомофона — обзор марок

Витая пара UTP 5e – подходит в качестве кабеля для домофона на небольшие расстояния 10-15 метров. Для подключения используют Utp 2 пары кат. 5e или Utp 4 пары кат. 5e. К недостатком витой пары относится невысокая помехоустойчивость при близком расположении источников помех: другие кабели рядом с витой, источники питания и т.д. В таких случаях лучше использовать более надежные экранированные витые пары типа FTP или STP. Экранированные витые пары способны передавать сигнал до 50 м.

Кабель КСПВ использовать для подключения и аудио- (нужен КСПВ 2х0,5) и видеодомофонов (КСПВ 4х0,5) на небольшие расстояния. Рекомендован для домофонов VIZIT. Также кабель КСПВ широко применятся для подключения домофонов в многоквартирных домах. КСПВ подходит как для прокладки по стоякам многоэтажек, так и для подключения трубок непосредственно в квартирах. Недостатки КСПВЖ некоторые монтажники отмечают жесткость провода и неудобство монтажа. Близкие аналоги КСПВ – гибкий провод КСПВГ и монтажный МКГС.

Кабели ШВЭВ и ШВЭП специально разработаны для использования в системах видеодомофонов. Об этом свидетельствует жила для передачи видеосигнала, которая имеет экранирующую оплетку. Такая система способствует увеличению расстояния, на которое надежно передается видеокартинка с камеры домофона. Остальные жилы используются для передачи аудио и подвода питания. Отличие между ШВЭВ и ШВЭП – материал оболочки. В первом случае это ПВХ пластикат, который пригоден к эксплуатации только внутри помещений или в кабельных сооружениях, защищающих его от воздействия прямых солнечных лучей. А второй вариант исполнения имеет оболочку из светостабилизированного полиэтилена, который специально рассчитан на прокладку по открытому воздуху, не боится воздействия солнечной радиации и атмосферных осадков.

Кабель КВК-2П (для уличной прокладки) и КВК-2В (для внутренней прокладки) является представителем семейства комбинированных проводников. В единой оболочке заключены радиочастотный кабель, предназначенный для передачи видео в системах наблюдения, и кабели питания. Такая система позволяет добиться гарантированно стабильной передачи видеосигнала на расстояние до 40 м. RG-6 является коаксиальным кабелем и чаще всего используется в системах видеонаблюдения. В качестве кабеля для домофона RG-6 стоит использовать, если требуется качественное видеоизображение на большом расстоянии. Аналогом этого кабеля является РК-75

Проводом ТРП 2х0,4 можно прокладывать линии от аудиодомофонов. В этом случае потери сигнала не имеют существенного значения. Для передачи аудиосигнала достаточно двух параллельно уложенных медных жил в полиэтиленовой изоляции. Согласно маркировки мы имеем токопроводящие жилы сечением 0,4 мм. Такой провод обладает достаточной гибкостью и маленькими габаритами, что делает его удобным для монтажа.

Как подключить видеокамеру к домофону

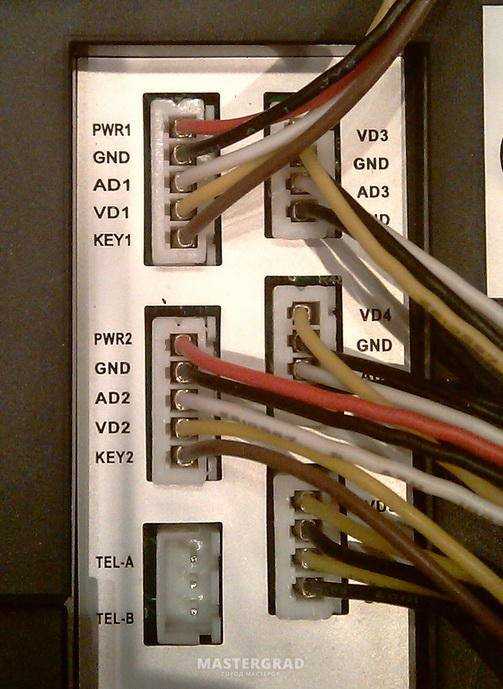

Для подключения дополнительной видеокамеры у основного блока имеется винтовая колодка, где фиксируются три провода от камеры. Это напряжение питания и выход видеосигнала. Чтобы разобраться, как подключить видеокамеру к домофону достаточно посмотреть схему подключения. Если дополнительная камера расположена на небольшом расстоянии от базового блока, то подключение можно выполнить 4-х проводным кабелем КСПВ (UTP) с одножильными проводниками. Если расстояние превышает 2-3 метра, видеокамеру следует подключить специальным кабелем КВК-2П-2 Х 0,75. КВК содержит коаксиальный кабель 75 Ом и два многожильных проводника сечением 0,75 мм для подключения напряжения питания.

Иногда может возникнуть вопрос, как подключить видеокамеру к панели домофона. Непосредственно на панели нет клемм для подключения видеокамеры, но подключить её всё же можно. Сам видеодомофон должен иметь группу контактов для подключения дополнительной камеры. От вызывной панели к стационарному устройству нужно проложить не 4, а 5 проводов. Затем от внешней видеокамеры провести трёхпроводную линию к вызывной панели. Соединить провода питания дополнительной камеры с проводами питания камеры на вызывной панели, а выход видеосигнала подключить к свободному проводу. Кнопкой на дисплее можно переключать изображение с разных камер.

При подключении дополнительной видеокамеры на участке частного дома следует иметь в виду, что расстояние между монитором и камерой не  должно превышать 50 метров. И это в лучшем случае. Если кабель от видеокамеры к домофону прокладывается под землей, его необходимо поместить в металлический или пластиковый гофрированный рукав. Воздушная линия должна иметь систему грозозащиты.

С этим читают:

Как осуществить подключение видеорегистратора к компьютеру

Видеонаблюдение своими руками

Выбираем глазок с видеокамерой: основные характеристики и популярные модели

Видеоглазок с датчиком движения и записью: основные особенности, критерии выбора и модели

Установка видеодомофона

Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность — видеодомофон, подключается по схожей схеме

Но перед установкой примите во внимание следующее:

• Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
• Видеоглазок должен быть защищен от вибраций и механических повреждений.
• Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Самостоятельная установка домофона — прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

Каждый тип защитного средства требует определенную трубку, так как для разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей он подключается к каждой отдельной квартире. Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

Определяем кабеля единиц и десятков при подключении домофона

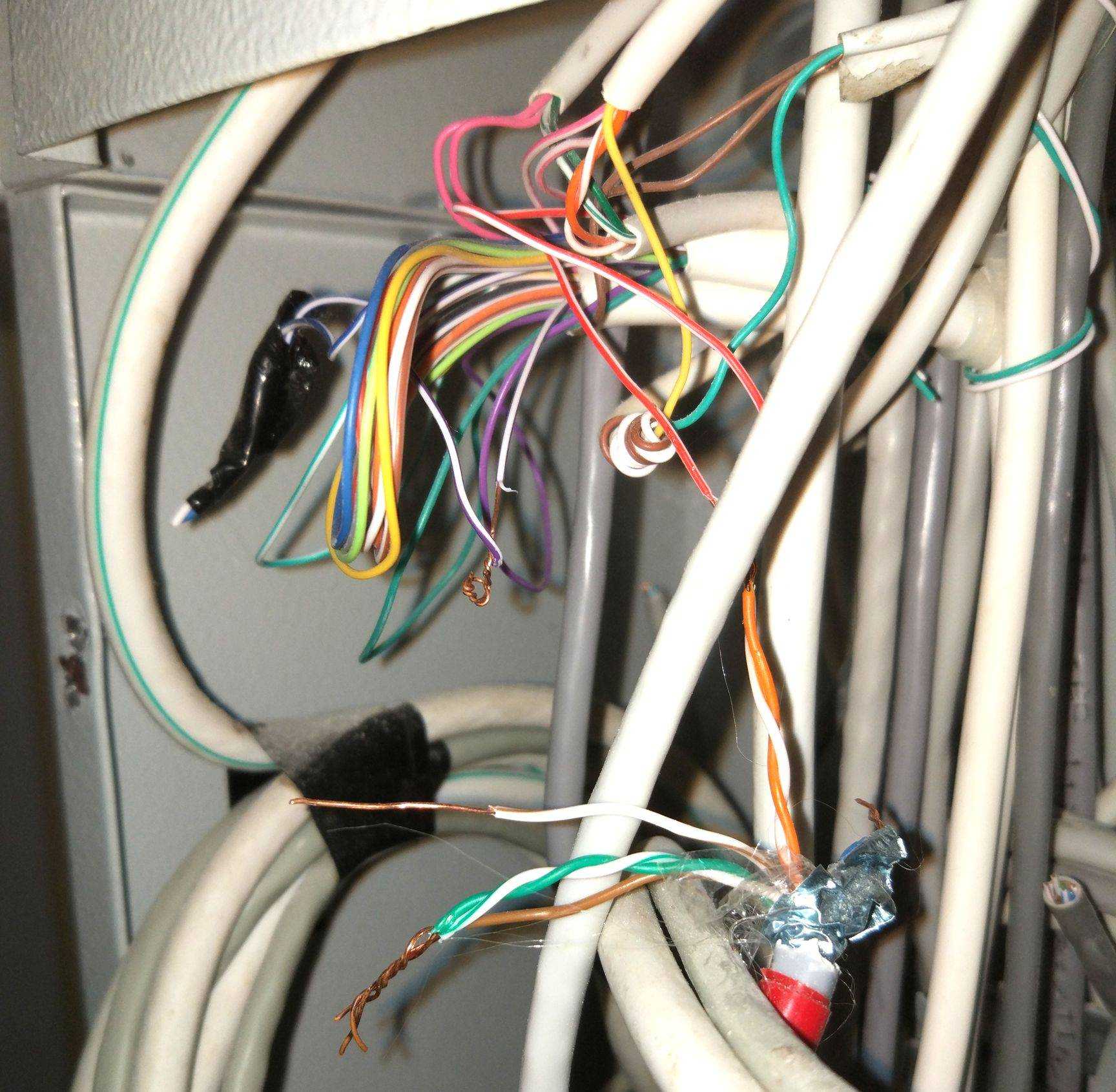

Через стояк дома проходит масса кабелей, как правило, при прокладке электропроводки они не маркированы, поэтому определить какие именно относятся к домофонной системе нужно по их внешнему виду. Для человека неискушенного в электротехнике это может оказаться довольно трудной задачей.

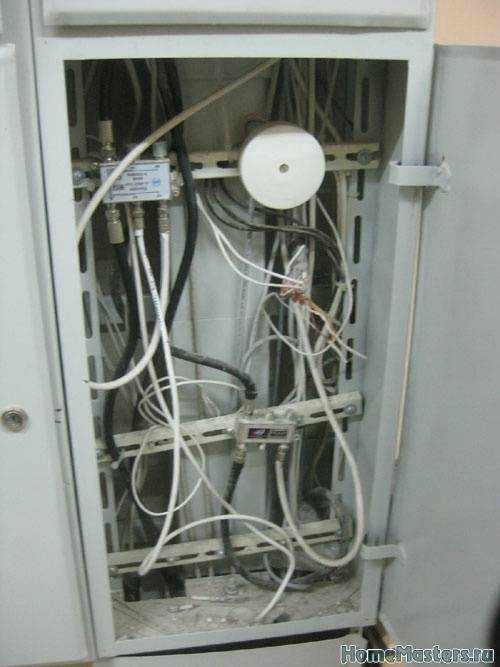

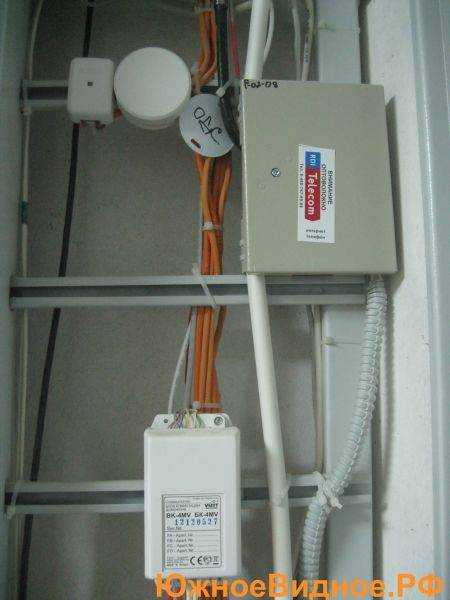

Открыв этажный щиток можно увидеть мешанину из кабелей. Обычно там присутствуют круглые коаксиальные кабеля для телевидения, они припаяны или подключены при помощи BNC –разъемов в специальные металлические коробочки. Кабеля для телефонов – плоские, двужильные, подключаются к специальному коробу с контактной шиной, к которой идет один толстый многожильный  кабель. Кабеля витой пары идут сразу в квартиры пользователей и к ним обычно ничего не подсоединено. Кабеля к домофонам проложенные к квартирам, как правило, плоские и белые они соединяются в одном месте, обычно даже без коммутационной коробки. Подводятся к двум круглым белым кабелям по толщине, как телевизионные, но внутри имеют еще по 10 проводков. Это именно те кабеля, которые нужны.

Правила выбора кабелей для домофона

Первым делом выбирается модель устройства. На кабеле нельзя экономить. Комбинированный тип КВК, выпускаемый российскими фабриками, обладает всеми параметрами и может применяться без ограничений.

Виды домофонов

При покупке коаксиального провода рекомендуется отдать предпочтение и CommScope. Желательно покупать провод RG-6 или RG-59, у него достаточно долгий срок службы.

Витая пара выпускается многими фирмами, при покупке нужно обращать внимание на материал, из которого изготовлены жилы. Не желательно покупать китайские аналоги известных фирм

Такие провода дешевые, но не безопасные, а также имеют тонкую изоляцию.

Советы специалиста по выбору кабеля

Прежде чем решать, какой кабель нужен для видеодомофона, необходимо сначала выбрать конкретную модель такого устройства. И самое главное – кабель для видеодомофона должен быть хорошим. Комбинированный кабель КВК, отечественного производства, отвечает всем требованиям и может использоваться без ограничений

При выборе коаксиального кабеля можно обратить внимание на продукцию таких , «Belden» и «CommScope». Следует выбирать кабель RG-6 или RG-59, который отличается высоким качеством и продолжительным сроком службы

Кабель «витая пара» производится многими компаниями и при выборе следует обращать внимание на материал проводников и не приобретать кабель с жилами из обмеднённой стали. Поскольку для подключения видеодомофона не требуется приобретать километры кабеля, экономить на том, чтобы купить 20-30 метров не стоит

Следует избегать продукции китайских производителей. Они продают кабель по очень низкой цене, используя стальные жилы и низкосортный пластик для внешней изоляции.

Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:

• расстояние между монитором и панелью вызова;
• условия монтажа – внутри дома, на улице, под землей, по воздуху;
• количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
• температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.

Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.

Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.

Особенности кабеля для видеодомофона Полезные статьи

 Видеодомофон, это уже не просто обыденная, а необходимая вещь в городе, особенно в целях безопасности. Ведь благодаря домофону, можно увидеть, кто пришел к вам в гости, и сразу принять решение впускать человека или нет. Очень полезен видеодомофон в плане незваных гостей и коммивояжеров, которые так любят тревожить покой. Однако для правильной работы этого устройства мало, просто купить домофон и видеокамеру, нужно подобрать правильный кабель для видеодомофона, который бы передавал информацию. Именно от кабеля зависит скорость и качество работы видеодомофона.

Особенности кабеля

 Кабель для видеодомофона чем-то похож на кабель для интернета, однако он намного проще, так как передавать информацию нужно только между двумя приборами на небольшое расстояние. Однако все равно в зависимости от расстояния, кабель для подключения видеодомофона может быть разным. Не стоит забывать, что с увеличением расстояния, нужно брать улучшенный кабель с большим количеством жил, чтобы обеспечить стабильную работу видеодомофона.

 Фактически видеодомофон может исполнять роль камеры наблюдения, которая будет записывать все, что творится у вас перед дверью, или же просто показывать вам того, кто приходит. Все зависит от вашего желания, а также от установленного оборудования.

Типы кабеля для видеодомофона

Комбинированный кабель КВК для подключения видеодомофона.

 Кабель для подключения видеодомофона может быть трехжильным или четырехжильным. Если расстояние от камеры до видеодомофона не превышает 30 метров, то трехжильный кабель может вполне обеспечить стабильную передачу данных. Если же расстояние больше, то нужно уже использовать четырехжильный кабель, так как на большом расстоянии кабель может улавливать больше помех. Кабель для видеодомофона должен быть защищенным от них, иначе качество видео будет очень низким. Четвертая жила в кабеле — это канат для поддержки кабеля, она предназначена не для передачи сигнала, а для того, чтоб другие жилы кабеля не повредились под собственным весом, если кабель протянут в воздухе без дополнительной опоры.

 Важным элементом является размер сечения жилы, потому что от него зависит пропускная способность. Домофон должен не только принимать сигнал, но и передавать управляющие команды на замок, а при необходимости передавать аудио. Именно поэтому кабель КВК, должен иметь высокое качество и отвечать всем техническим требованиям домофона.

Выбор кабеля

 Чтобы правильно выбрать кабель для подключения видеодомофона, лучше всего посоветоваться со специалистом. Если такой возможности нет, и вы собираетесь монтировать домофон самостоятельно, то тогда стоит внимательно ознакомиться с документацией к домофону. Однако не стоит смотреть на минимальные требования кабеля, а лучше всего купить кабель максимальной мощности и прочности. Таким образом, работа домофона будет действительно стабильной и качественной.

 Стоит обратить внимание и на производителя кабеля. Это должен быть проверенный завод, а сам кабель КВК лучше всего покупать у проверенного поставщика. Таким образом, вы обезопасите себя от возможных проблем

Таким образом, вы обезопасите себя от возможных проблем.

Основные требования к кабелю для видеодомофона

Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:

• так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
• чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
• изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
• чем хуже погодные условия в районе, тем выше должен быть уровень защиты.

Кабель для видеодомофона с электромеханическим замком
Составляющие системы домофона с электромеханическим замком

Типы современных домофонов

Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:

Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.

Важно! Для цифровых и аналоговых моделей используются приемные аппараты различных типов. Перед приобретением подобного устройства следует обязательно выяснить, какой вид установлен в подъезде

Какая есть индикация гостей у домофонов

• Аудиодомофоны – это своего рода радио, которое имеет двусторонняя связь. То есть посетитель идентифицируется хозяином квартиры по голосу, посредством трубки для подъездного домофона;

  Схема подключения аудиодомофона

• Видеодомофоны — они не только осуществляют функцию открывания подъездной двери и аудиосвязь двустороннюю, но и производят видеонаблюдения всего пространства примыкающего к подъезду. Отличительной особенностью данных домофонов являются специальные глазки, в которые вмонтированы миниатюрные видеокамеры. Посредством этих камер и производится наблюдение за гостями. Камера завуалирована под глазок.

Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.

Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ.Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

Монтаж системы со считывателем ключей

Возможность считывания ключей является одной из функций, делающих практичней и безопасней систему, в которую входит видеодомофон. Подключение, схема которого приведена ниже, незначительно поменяется и будет выглядеть следующим образом:

Как можно увидеть, в этой схеме появился считыватель ключей, кнопка выхода и микросхема, которую называют контроллером. По сути, всё оборудование, кроме монитора, замыкается на этом элементе схемы. Красным мы выделили те жилы проводов, которые отвечают за питание устройств. Как видно, они подсоединены к одному и тому же месту.

Как подключать микросхему? Не переживайте, на каждой из них есть разметка, благодаря которой разобраться, куда подключать питание, а куда замок и т. д., понятно, так что подключение видеодомофона контроллером не составит больших проблем.

Шаг 7. Финальные штрихи установки

1. Настройка домофона

После установки домофона в щитке необходимо произвести его настройку. Для этого нужно подключить кабель от домофона к монитору и выполнить настройки по инструкции производителя. Если домофон имеет функцию видео-наблюдения, то необходимо проверить качество передачи изображения и звука.

2. Фиксация проводов

Чтобы провода домофона не облегчили запись злоумышленниками, их необходимо зафиксировать на крючках проводника щитка. Провода не должны мешать работе других устройств, поэтому их расположение и фиксация должны быть продуманы заранее.

3. Проверка работы

После завершения установки и настройки домофона в щитке, необходимо проверить его работоспособность. Для этого нужно поднимать трубку, чтобы убедиться, что связь с посетителем установлена. Также необходимо проверить работу кнопки открытия двери и, если домофон имеет видеонаблюдение, убедиться в качестве передачи изображения и звука.

Особенности кабеляКабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

• Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
• Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

1. Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
2. Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
3. Нельзя использовать провод с повреждённой изоляцией.
4. Напряжение внешнего блока и электрозамка, должно быть, 24 В.
5. Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
6. Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонов системы.
7. Электромагнитный замок оснащается дополнительным запитывающим проводом.

Особенности подключения

Схема подключения

Есть несколько особенностей подключения проводника для видеодомофона:

• Подсоединяют провода через клеммы с винтовым креплением.
• Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
• Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
• При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
• Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
• На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Какой выбрать

Для качественной работы домофона выбирать следует кабель по нескольким критериям:

1. Провод для видеосвязи.
2. Отдельный экран в оплётке.
3. Сечение жилы.

Последний параметр влияет на длину линии передаваемого сигнала. А от длины линии зависит уровень сигнала, когда в цепь включён видеодомофон, таким образом:

1. Панель вызова до 15 м. можно подключить любым кабелем: ШВЭВ, КСПВ 4х0,5, КВК.
2. До 50 метров используется провод КВК 2х75.
3. Для расстояния больше 50 м., производитель видеодомофонов не гарантирует постоянную работоспособность. Тем людям, которые хотят рискнуть, предлагают коаксиальный кабель.

Прокладка кабеля внутри помещения ведётся ПВХ проводом, на улице – ПНД.

Панель и аудиодомофонная трубка соединяются кабелем в две жилы ТРП 2х0,4, а также КСПВ 2х0,4.

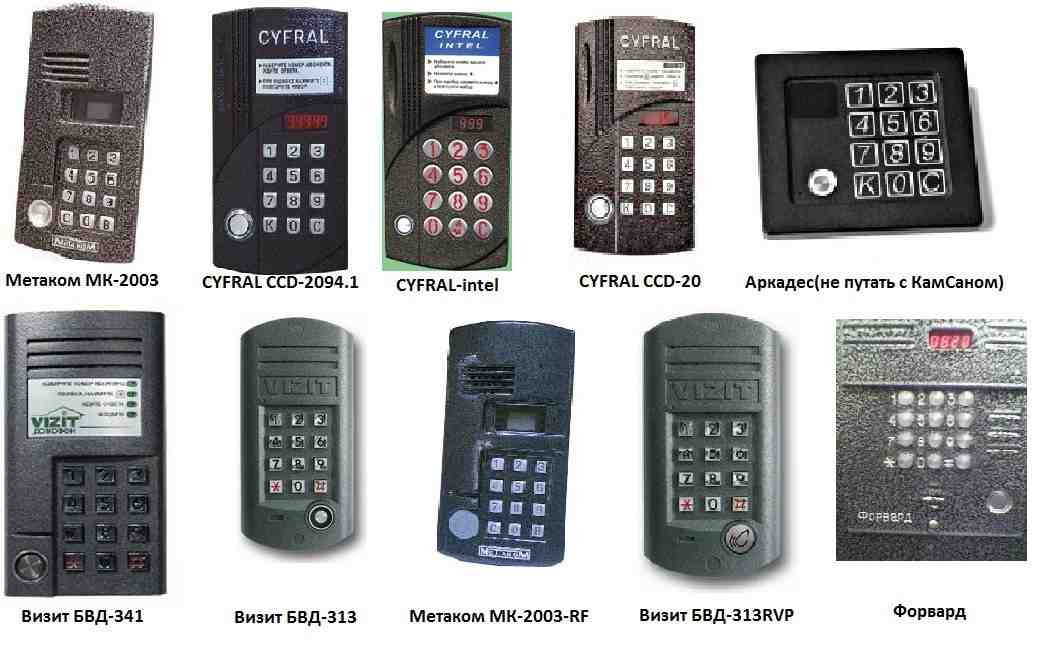

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.

Различные марки домофонов Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

1. Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
2. Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.

   Схема подключения цифрового домофона

3. Беспроводные системы – могут быть подключены без применения новых коммуникаций, а по проводам телефонных линий. Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

• Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
• Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Кабель для видеодомофона

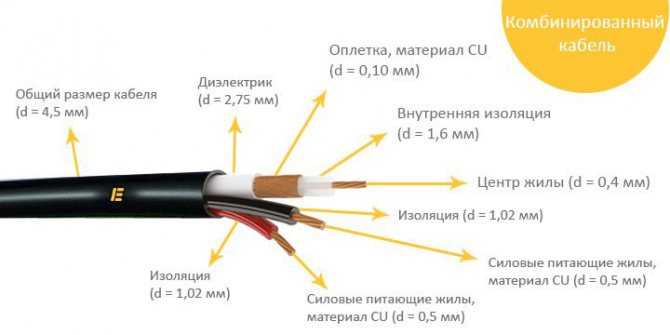

Комбинированный кабель КВК для подключения видеодомофона

Системы домофона, оснащенные видео, достаточно требовательные, поэтому при выборе вспомогательных компонентов и выполнении монтажных работ проявляют бдительность.

Для качественной и бесперебойной работы к системе подключают четырехжильные кабели. Также специалисты советуют покупать модели с отдельной экранированной жилой. Благодаря этому удастся повысить качество изображения. Экранированная жила защищает сигнал от помех.

На этапе монтажных работ прежде всего прокладывают провода между мониторами и вызывными панелями. Каждое из этих устройств должно быть включено в общую систему.

Питание в цепи 12 В, это свидетельствует о полной безопасности использования такой проводки.

Подключаем замок и блок питания к системе

Итак, вызывная панель видеодомофона и монитор подключены друг к другу, что дальше?

Осталось дело за малым, но не стоит радоваться раньше времени. Далее нужно подключить замок, блок питания и видеодомофон. Здесь нет ничего заумного. Подключение (схема это четко иллюстрирует) выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.

Замок может быть электромеханическим или электромагнитным. Какой из них выбрать — дело ваше. Однако учтите, что электромагнитный не будет работать, если в сети пропадет напряжение, а первый вполне будет выполнять свои задачи, но для открытия и закрытия нужно будет использовать ключ.

Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. мм. Обычно мастера используют самый простой провод ШВВП: одну жилу используют для передачи питания на замок, вторую — для сигнала.

Разновидности кабелей

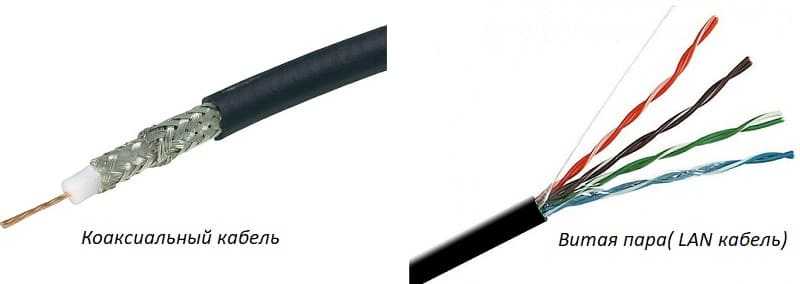

Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксиальный кабель РК-75

Это основной вариант для передачи аналогового изображения. Волновое сопротивление – 75 Ом. Он прочный, недорогой, но жесткий. Для подсоединяя к аппаратам нужен коннектор для обжима. Он стоит дороже.

Провод для видеодомофона лучше взять в оболочке из вспененного полиэтилена. Его можно сгибать.

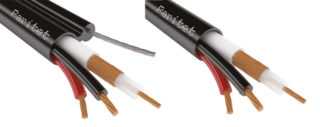

Комбинированные кабели КВК

Идеальный вариант для системы с электронным замком, так как одновременно выполняет роль питающего провода и проводящего. Включает стандартный коаксиальный кабель с волновым сопротивлением в 75 Ом и двужильный для подачи электрического тока.

Внутри здания прокладывают конструкцию с оболочкой из поливинилхлорида. Для уличного монтажа берут модели с изоляцией из вспененного полиэтилена. Их можно укладывать в землю, но внутри металлического или пластикового трубопровода. Допускается монтаж воздушной линии – на стальном тросике для опоры.

Витая пара

Витая пара Используется при обслуживании цифровых аппаратов. Состоит из 1, 2, 4 и больше линий. Каждая представляет собой 2 одножильных проводника, скрученных с определенным шагом. Выпускают множество модификаций «витой пары»:

• UTP – провод без экрана;
• FTP – есть общий фольгированный экран;
• STP – каждая пара жил защищена собственным экраном;
• SFTP – каждая пара защищена экраном, а весь пучок изолирован общей оболочкой;
• U/FTP – общая экранированная защита.

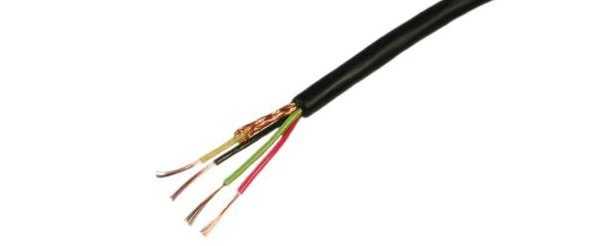

Кабель ШВЭП

ШВЭП Провод разработан специально для домофона. Может передавать видеосигнал, подавать питание и обеспечивать управление электронного замка. Предназначен для установки на улице и имеет надежную защиту. Включает несколько многожильных проводов, из которых один защищен собственным экраном.

ШВЭП применят при прокладке коммуникаций на расстоянии до 60 м.

Для чего нужен БУЗ?

После всех проделанных операций осталось подключить электромеханический замок.

Ошибка №6
Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?

При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.

В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.

Можно, конечно, применить схему с отдельным питанием, например такую:

Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.

Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.

Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.

Ошибка №7
При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.

То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.
