Требования к проводникам

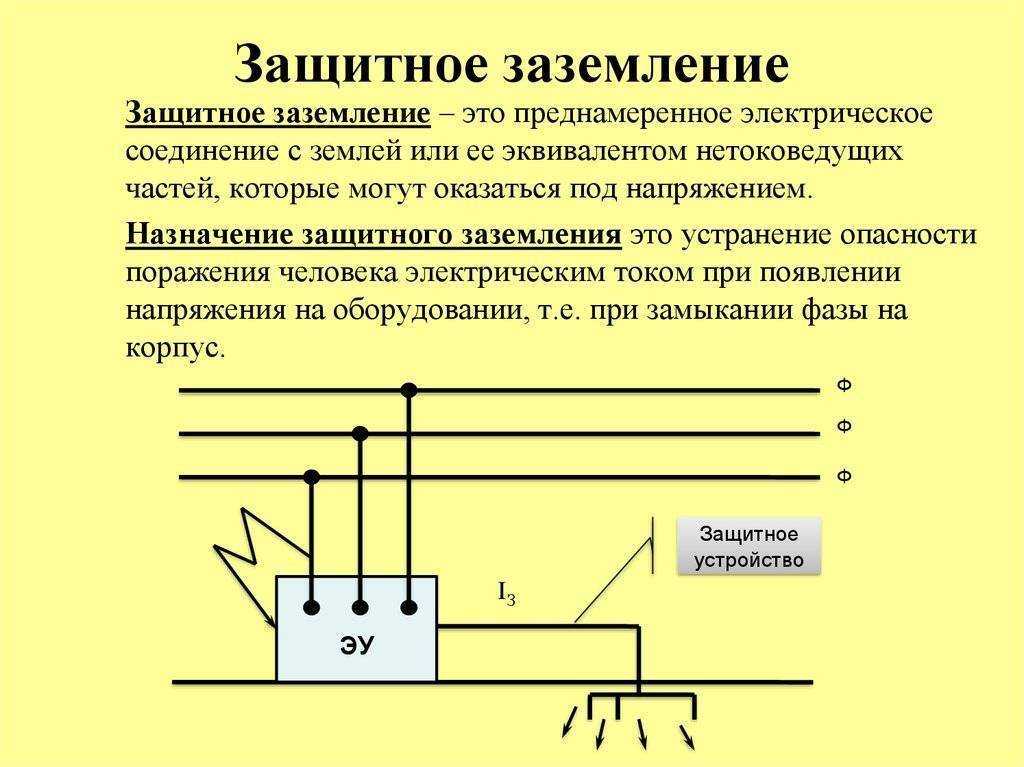

При устройстве заземления, а также защитного зануления, стальные оболочки кабелей любого класса или броня соединяется с ЗУ посредством медных жил нормируемого сечения. Это требование распространяется и на корпуса соединительных или концевых муфт. На линиях, рассчитанных на передачу высоковольтного питания (6 кВ и выше) и имеющих алюминиевую оболочку, муфтовые заземления выполняются отдельными проводниками.
Использовать для этого медные жилы с проводимостью, большей соответствующего показателя для оболочек кабелей, запрещается.
Общими требованиями действующих стандартов предусматривается применение оголенных медных жил сечением не менее 6-ти мм квадратных. Те же параметры для контрольных кабелей специально оговариваются в ПУЭ (смотрите п.п. 1.7.76-1.7.78).
Если на опоре воздушного подвода к электроустановке предусмотрены концевые муфты, содержащие в своем комплекте разрядники, их корпуса подключаются непосредственно к ЗУ защитных приборов. Применение в этом качестве одних только кабельных оболочек в данной ситуации не допускается. Специальные эстакады и галереи, используемые для размещения кабелей во взрывоопасном исполнении, обязательно оборудуются защитой от грозовых разрядов и молний.
При переходе от подземной линии прокладки на участок его воздушной проводки и при отсутствии у железобетонной опоры собственного ЗУ муфты разрешается заземлять на броню кабеля. Такой подход допустим лишь при условии, что ремонтная или удлинительная муфта на другом его конце присоединена к станционному заземляющему контуру, либо если величина сопротивления оболочки заземляемого кабеля достаточно мала.
Виды бронированных кабелей
Броня в кабеле – это дополнительный металлический слой, который защищает кабель от механических повреждений и значительно продлевает срок его эксплуатации. Зачастую срок работы такого кабеля только по паспорту составляет 50 лет, что не мешает ему фактически работать гораздо дольше при нормальных нагрузках.
Наиболее распространенным видом брони является использование лент из оцинкованной стали, намотанной между изоляционными слоями. Такие кабели маркируются ААБл, АСБ, ВБШв. Основным недостатком при этом является потеря гибкости всей конструкции, что особенно заметно на и так негнущихся алюминиевых кабелях. Тем не менее, эти кабели являются наиболее распространенными при вводе в дом.

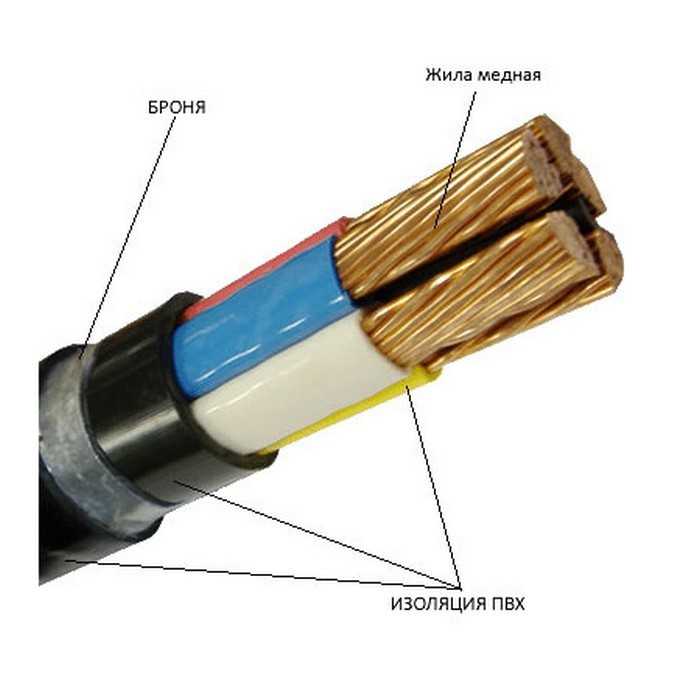

Кабель медный бронированный ВБШв

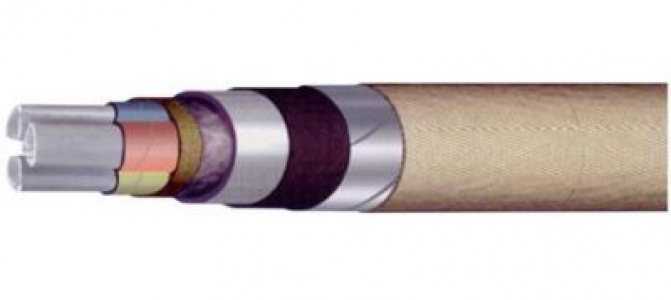

Алюминиевый бронированный кабель ААБЛ
Алюминиевый бронированный кабель АСБ
Другой вариант бронированного кабеля для ввода в дом, более гибкий, но и более дорогой – бронированный с помощью стальной проволоки с оцинковкой. Такие кабели маркируются ААПл, АСКл, ПвКШп.
— токопроводящая жила — Изоляция — Поясная изоляция — Экран — Алюминиевая оболочка — Подушка — Броня — Наружный защитный покров
1. Алюминиевая жила 2. Бумажная изоляция 3. заполнение из бумажных жгутов 4. Поясная бумажная изоляция 5. Экран из бумаги 6. Свинцовая оболочка 7. Подушка 8. Броня из проволок 9. Наружный волокнистый покров
1.Пв — изоляция из сшитого полиэтилена 2. К — Броня из стальных оцинкованных проволок — Шп — наружная оболочка в виде шланга из полиэтилена
Есть еще вариант совсем гибкой бронированной защиты – когда защита представлена спиралью, сделанной из одной проволоки, но это кабели специального назначения, которые используются в горнодобывающем производстве и там, где нужен гибкий подвод электричества. Это кабель КГЭБУШВ.
Как заземлить броню кабеля, проложенного в кабельном сооружении
Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соответствовать требованиям, изложенным в ПТЭЭП и ПУЭ. Как сама броня кабеля, так и токопроводящие части кабельных сооружений должны быть заземлены. Допускается заземление бронеленты к металлическим коробам или каналам. В качестве заземляющего контура можно использовать несущие металлические конструкции зданий и сооружений.
Большой выбор представлен на сайте . Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.
Если речь идет о бронированном кабеле, необходимо выполнить не только заземление жилы, но и заземлить броню. Эта процедура необходима для того чтобы ликвидировать блуждающие токи. Как и любое действие, которое выполняется в отношении кабельно-проводниковой продукции, заземление кабеля должно быть выполнено правильно. Необходимо, что заземление произошло во всех точках контура. Для этого процедура заземления выполняется с обеих сторон подключения к щитку или к оборудованию. Также нужно знать нюансы, которые позволят выполнить заземление брони качественно. К одним из таких нюансов можно отнести наличие кабельной трассы, на протяжении которой существуют муфтные соединения. Что делать в этом случае? Для того чтобы заземление было выполнено правильно, нужно перед муфтой сделать перемычки из медного провода.
Существует еще множество дополнительных нюансов, которые необходимо учесть. Специалисты, обладающие достойным опытом работы, знают о специфике заземления брони кабеля. Они выполнят работу качественно и безошибочно. Если за работу возьмется дилетант, заземление может быть выполнено неграмотно, а это приведет к некорректному использованию кабеля.
1.7.121
В качестве PE-проводников в электроустановках напряжением
до 1 кВ могут использоваться:
1) специально предусмотренные проводники:
жилы многожильных кабелей;
изолированные или неизолированные провода в общей оболочке
с фазными проводами;
стационарно проложенные изолированные или неизолированные
проводники;
2) открытые проводящие части электроустановок:
алюминиевые оболочки кабелей;
стальные трубы электропроводок;
металлические оболочки и опорные конструкции шинопроводов и
комплектных устройств заводского изготовления.
Металлические короба и лотки электропроводок можно
использовать в качестве защитных проводников при условии, что конструкцией
коробов и лотков предусмотрено такое использование, о чем имеется указание в
документации изготовителя, а их расположение исключает возможность
механического повреждения;
3) некоторые сторонние проводящие части:
металлические строительные конструкции зданий и сооружений
(фермы, колонны и т.п.);
арматура железобетонных строительных конструкций зданий при
условии выполнения требований 1.7.122;
металлические конструкции производственного назначения
(подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов,
обрамления каналов и т.п.).
Подсоединение провода к конструкции
Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.
Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.
Надо ли заземлять броню кабеля?
Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв.
Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки.
Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80.
Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.
Заземление брони кабеля
Июнь 7, 2018
386 просмотров
Для защиты электро проводников от внешнего воздействия используется специальный защитный кожух, изготовленный из металлических лент или повивов металлической проволоки.
Яркими представителями подобного типа проводов, называемые еще, как бронированные, являются ВБбШв и ФВБбШв, которые используются для монтажа в неблагоприятных условиях (высокая влажность, температура, ультрафиолетовое излучение), внутри помещения, где есть вероятность механических повреждений, в земле.
Однако, для монтажа подобного типа кабеля обязательным условием является заземление брони кабеля, которое предусмотрено соответствующими нормативными документами.
Стоит также знать и о том, что для выполнения подобных работ существуют несколько обобщенных советов, которые позволят быстро, а самое важное, качественно выполнить заземление брони кабеля

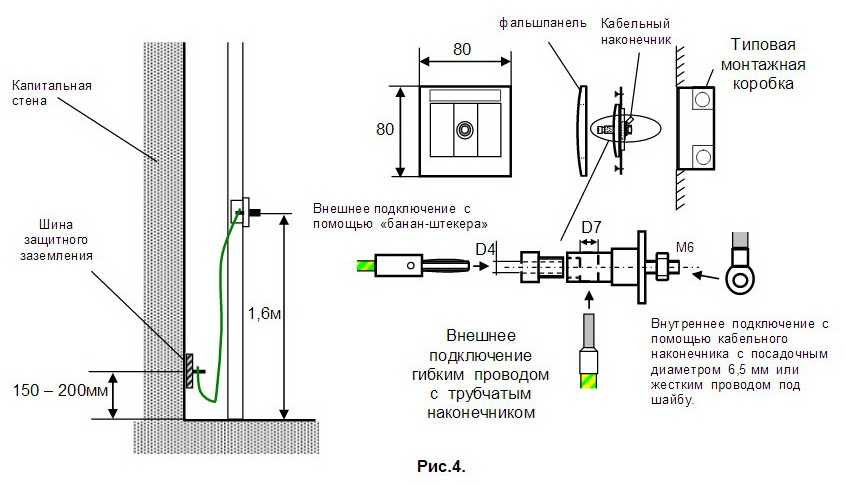

Заземление внутри частного дома
Схема укладки заземляющего кабеля Согласно ПУЭ, при заземлении брони кабеля в бытовых условиях должны соблюдаться следующие правила:
- бронированный кабель 0,4 кВ допускается укладывать в металлических конструкциях, надежно заземленных и доступных для ремонта и обслуживания;
- прокладка по бетонным полам и деревянным настилам производится с зазором не менее 5 см, для этого применяются металлические короба и специальные подставки;
- ввод в дом допускается делать как через полы, так и через специально отведенную для этого зону стены.
Чтобы не допустить повреждений на вводе в строение в местах проводки сквозь стены или фундаментное основание, кабель укладывается в трубу из металла или пластика.
Диаметр трубного отрезка выбирается в 2 раза больше, чем сечение самого кабельного изделия.
При вводе линии в дом броня заземляется в распределительном щите, а также со стороны отводной опоры. Согласно ПУЭ никаких других соединений на данном участке трассы делать не допускается. На вводе кабель разделывается на несколько жил, подсоединяемых к коммутационным приборам; при этом его броня обязательно соединяется с заземленной точкой корпуса щитка — непосредственно с землей.
Заземление брони кабеля
Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения.
Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.
2003 и обязательных к исполнению на всей территории РФ.
Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.
Прокладка бронированных кабелей в земле
Прокладка кабеля в броне в различных типах грунта имеет свои особенности.
В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней.
При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:
Как заземлить броню кабеля
Общие рекомендации:
• Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены.

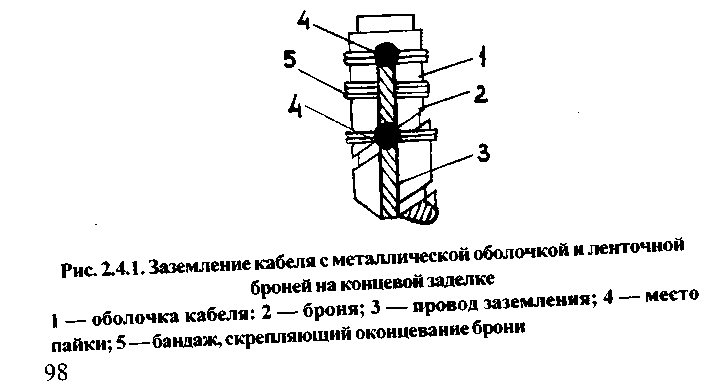

Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.• Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей).

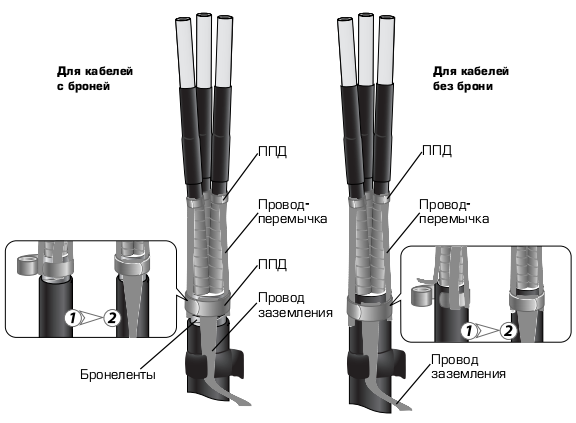

Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами).
При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.
Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.
Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.
) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.
Прокладка бронированных кабелей в земле
Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:
Не пропустите: Розетки в интерьере ванной — как правильно их разместить. Правила выбора, размещения и монтажа розеток в ванной комнате
Как сделать заземление брони кабеля
Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки. Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.
1.7.120
Если здание имеет несколько обособленных вводов,
главная заземляющая шина должна быть выполнена для каждого вводного устройства.
При наличии встроенных трансформаторных подстанций главная заземляющая шина
должна устанавливаться возле каждой из них. Эти шины должны соединяться
проводником уравнивания потенциалов, сечение которого должно быть не менее
половины сечения PE (PEN)-проводника той линии
среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее
сечение. Для соединения нескольких главных заземляющих шин могут использоваться
сторонние проводящие части, если они соответствуют требованиям 1.7.122 к
непрерывности и проводимости электрической цепи.
Молниезащита трансформаторной подстанции
В случае монтажа стержневой молниезащиты для трансформаторной подстанции, по ее углам ставятся стержни — молниеприемники, которые соединяются с контуром заземляющего устройства токоотводом.
Высоту и длину токоотводящих элементов необходимо рассчитывать исходя из габаритов подстанции. Находящиеся неподалеку объекта, молниезащищенные, высокие сооружения могут покрывать подстанцию. Молниеотводные спуски идут к заземлителям, проводятся по верху сооружения и его стенам, на расстоянии как можно более удаленном от токоведущих частей установки. Иной раз бывает достаточно монтажа одного молниеотвода на самое высокое здание или же заводскую трубу
Как происходит заземление проволочных лотков?
Любая токопроводящая конструкция в виде кабеля должна быть подсоединена к системе уравнивания потенциалов (СУП). Стоит сразу оговориться, что у лестничных и листовых конструкций с заземлением дела обстоят гораздо лучше. А вот их проволочные аналоги не могут обеспечить требуемого уровня проводимости. Именно по этой причине следует предпринимать ряд дополнительных мероприятий по их подключению к СУП.
Подключение данного типа лотков должно осуществляться через каждые 10 метров. С этой целью используются клеммы заземления, которые подсоединяются к стенке конструкции и пропускают провод
Выполняя этот процесс, очень важно извлечь изоляцию в месте подключения провода к клемме
Определение сечения проводника заземления
Определяя сечение проводника, нужно исходить из того, что заземление кабельных лотков является дополнительной СУП. Именно поэтому сечение проводника должно быть равно 4 мм².
К дополнительной СУП необходимо подключать все имеющиеся открытые части стационарных электрических установок. Кроме того, к этой системе подключаются нулевые защитные проводники и сторонние токопроводящие части.
Определение точки присоединения провода к магистрали
Для определения точки присоединения провода к системе уравнивания потенциалов следует руководствоваться положениями «Инструкции по молниезащите и устройству сетей заземления». Согласно данным, указанным в этой инструкции, соединенные секции лотков, профилей, кабельных блоков и других элементов электропроводки должны образовывать непрерывную электрическую цепь. Причем они должны быть присоединены к магистрали как минимум в двух местах – в начале и в конце. Если же длина конструкций электропроводки не превышает двух метров, то возможно присоединение провода лишь в одном месте.
Подводя итоги, следует сказать, что для заземления кабельных лотков из проволоки следует использовать провод ПВЗ-4 мм². На протяжении всей трассы необходимо установить клеммы заземления. При этом провода должны быть подключены к СУП.
- https://samelectrik.ru/zazemlenie-lotkov.html
- https://elektrik-sam.ru/jelektroprovodka/3496-kak-organizovat-zazemlenie-lotkov-dlja-prokladki-kabelja.html
- https://mwtct.ru/techpoddergka/zazemlenie-lotkov
- https://EvoSnab.ru/ustanovka/na-obektah/zazemlenie-kabelnyh-lotkov
- https://NZNK.ru/stati/zazemlenie-provolochnyh-lotkov
Требования к проводникам
Минимальное сечение защитных проводников
При устройстве заземления, а также защитного зануления, стальные оболочки кабелей любого класса или броня соединяется с ЗУ посредством медных жил нормируемого сечения. Это требование распространяется и на корпуса соединительных или концевых муфт. На линиях, рассчитанных на передачу высоковольтного питания (6 кВ и выше) и имеющих алюминиевую оболочку, муфтовые заземления выполняются отдельными проводниками.
Использовать для этого медные жилы с проводимостью, большей соответствующего показателя для оболочек кабелей, запрещается.
Общими требованиями действующих стандартов предусматривается применение оголенных медных жил сечением не менее 6-ти мм квадратных. Те же параметры для контрольных кабелей специально оговариваются в ПУЭ (смотрите п.п. 1.7.76-1.7.78).
Если на опоре воздушного подвода к электроустановке предусмотрены концевые муфты, содержащие в своем комплекте разрядники, их корпуса подключаются непосредственно к ЗУ защитных приборов. Применение в этом качестве одних только кабельных оболочек в данной ситуации не допускается. Специальные эстакады и галереи, используемые для размещения кабелей во взрывоопасном исполнении, обязательно оборудуются защитой от грозовых разрядов и молний.
При переходе от подземной линии прокладки на участок его воздушной проводки и при отсутствии у железобетонной опоры собственного ЗУ муфты разрешается заземлять на броню кабеля. Такой подход допустим лишь при условии, что ремонтная или удлинительная муфта на другом его конце присоединена к станционному заземляющему контуру, либо если величина сопротивления оболочки заземляемого кабеля достаточно мала.
https://youtube.com/watch?v=_X-5wq39nUQ
Основные типы и виды
Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.
Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.
КВВГ
Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.
Бронированная витая пара для внешней прокладки самонесущая
Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.
ВВГ 4×1.5
Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.
ВБбШВ с пятью жилами
Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.
Каротажный кабель
Заземлители кабельной брони в грунте
Прокладка магистральных линий энергоснабжения в земле зависит от свойств и состава вскрываемого слоя почвы.
В таблице представлено соотношение сечений жил кабеля (верхняя строка) и заземлителя (мм²):
| <10 | 16―35 | 50, 70, 95, 120 | 150―240 |
| 6 | 10 | 16 | 25 |
Если подключить к электросети требуется частный дом, то КЭЛ можно прокладывать не только в грунте, но и по воздуху. В каждом из этих случаев защита магистрали требуется с двух сторон. При её устройстве придерживаются следующих правил:
- Контакт в месте присоединения заземляющего провода к бронекабелю обеспечивается использованием специального зажима (клипсы), болтов или пайки. В последнем случае плоскости касания предварительно зачищают и лудят. Прикрепляют защиту к верхней стальной ленте, а в случае проволочной брони — ко всем катанкам по окружности.
- Наружная оболочка КЭЛ не допускает повреждений по всей длине магистрали. При необходимости выполнить ремонт или при соединении отрезков для сращивания используют специальную муфту. Для замыкания контура её прикрепляют к броне с каждой стороны многожильной проволокой из меди. В комплект переходника входят гидроизоляционные и соединительные элементы: заземлитель, наконечники со срывными винтами и хомуты.
- Концы бронированного кабеля разделывают аккуратно, стараясь не повредить защитную оболочку. Верхнюю оплётку снимают на большую длину, чем внутреннюю. Чтобы подготовку соединения выполнить безошибочно, используют специальный шаблон, который предлагают производители кабельной продукции.
Для обеспечения сохранности контура заземления в местах прокладки КЭЛ не должно находиться корней деревьев и кустарников. При пересечении магистралью коммуникаций повышенного риска (дорог и строительных площадок) принимаются дополнительные меры безопасности. Для этого используют песчаные подсыпки и устраивают кабельные каналы. Оплётка в таких случаях предпочтительнее проволочная. Помимо этого, существуют варианты прокладки КЭЛ в помещениях и на различных конструкциях.
Заземление бронированного кабеля ПУЭ
При обустройстве подземных линий электроснабжения, предполагающих непростые условия эксплуатации, традиционно применяются распространенные в электротехнике бронированные кабели типа АВБбШв. Их отличительной особенностью является наличие защитной оболочки, состоящей из свинца, которая называется броней. Обязательным условием их безопасной эксплуатации является заземление бронированного кабеля, организуемое по стандартным правилам. Для этих целей используются как станционные, так и повторные заземляющие устройства (ЗУ), обустраиваемые на стороне потребителя.
Металлосвязь кабельных лотков
Хотя лотки соединяются между собой с помощью болтов, благодаря чему имеют непрерывное соединение конструкции и некоторую проводимость электрического тока, их необходимо соединять дополнительными перемычками. Ведь согласно ГОСТ 10434.82 трассу можно считать заземленной только при применении перемычек.
Также необходимо знать, какое сечение провода следует использовать для того, чтобы заземлить лоток для прокладки кабеля. Если используются перемычки как проводники, то они должны иметь сечение от 4 до 6 мм², а изоляция должна иметь правильную цветовую маркировку, которая состоит с желтого и зеленого цвета.
Если самостоятельно изготавливать такие перемычки, то можно применять гибкий многожильный провод марки ПВ-3. Однако следует помнить, что такой провод должен иметь наконечник, в основном его устанавливают с помощью опрессовки.
Также следует учесть, что болты соединения защитных проводников не могут использоваться в иных целях, например, для соединения боковых частей лотков, или крепления к опорам. Некоторые производители в комплект к лоткам ставят специальные шайбы, которые имеют зубцы. Такие шайбы обеспечивают повышенную надежность контакта, а также отсекают вероятность ослабления зажимных гаек или специальных шин.
Область применения
Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.
Интересно:
Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.
Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.
3.5.5. Экраны кабелей для защиты от молнии
Для защиты от магнитного поля молнии сигнальные кабели систем автоматизации, проходящие по открытой местности, должны быть проложены в металлических трубах из ферромагнитного материала, например, стали. Трубы играют роль магнитного экрана []. Нержавеющую сталь использовать нельзя, поскольку этот материал не является ферромагнитным. Трубы прокладывают под землей, а при наземном расположении они должны быть заземлены примерно через каждые 3 метра []. Кабель должен быть экранирован и экран заземлен. Заземление экрана должно быть произведено очень качественно с минимальным сопротивлением на землю.
Внутри здания магнитное поле ослабляется в железобетонных зданиях и не ослабляется в кирпичных.
Радикальным решением проблем защиты от молнии является применение оптоволоконного кабеля, который стоит уже достаточно дешево и легко подключается к интерфейсу RS-485.
Комментарии:
Степ
Толковая статья, довольно подробно описано, автору спасибо. Только вот крепление лентами к опоре через каждые 50 см — перебор. В этом нет необходимости. По ПУЭ это расстояние 100 см и его достаточно для прочного удержания кабеля.
Ларион
Вот я подсчитал токоприемники. Подскажите, какой запас мощности кабеля нужно брать, чтобы вся система наверняка работала?
Магомед
Ларион, в идеале — чем больше, тем лучше. Чем мощнее кабель будет проведен к твоему дому, тем меньше вероятность, что он когда-либо выйдет из строя. БОльшая мощность подразумевает бОльший срок службы.
Оставить комментарий Отменить ответ
Особенности и сфера использования многожильного гибкого медного кабеля Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме Проводка в дачном доме своими руками – особенности организации и последовательность монтажа Особенности составления схемы для разводки проводки в доме или квартире.
Методы экранирования сигнальных проводов
Сигнальный провод (кабель) используется для соединения различных элементов (составных частей) системы. Наиболее часто в составе сигнального провода присутствует несколько пар токопроводящих жил с изоляцией из полиэтилена, а также с ПВХ-оболочкой. Некоторые виды сигнальных проводов имеют специальный экран для защиты от электромагнитных помех и носят название «экранированные сигнальные кабели».
Экранирование сигнальных проводов
Экранирование – это защита сигнального провода от шума либо нежелательных сигналов.
Сигнальные провода имеют высокое качество передачи сигналов благодаря их экранированию и выполнению в виде витой пары для обеспечения лучшей согласованности их продольных импедансов и импеданса «на землю». На высоких частотах из-за разницы между длиной проводов и частотными характеристиками их импедансов могут возникать синфазные помехи.
Методы экранирования сигнальных проводов учитывают пути прохождения помех.
Для полного устранения неблагоприятного воздействия паразитной емкостной связи применяют электростатический экран, выполненный в виде проводящей трубки. При этом правильно заземлять электростатический экран лишь со стороны источника сигнала. На рис. 1 показано, как неправильно заземлять электростатический экран.
На рис. 2 показано гибридное заземление, являющееся наиболее популярным способом при передаче широкополосного сигнала от отдаленного источника с большим сопротивлением.
Изготовление экрана, который будет надежно защищать от паразитных индуктивных связей, гораздо сложнее, нежели классического электростатического экрана. Для изготовления нужен материал, имеющий повышенную магнитную проницаемость. К тому же толщина такого экрана должна заметно превосходить толщину электростатических экранов.
Для частот менее 100 кГц возможно применение стальных экранов или экранов из пермаллоя (сплав железа и никеля). Для более высоких частот подойдут экраны из меди или алюминия.
Так как экранирование магнитной составляющей помехи является сложным, необходимо особо уделять внимание уменьшению индуктивности сигнального кабеля и выбору подходящей схемы приемника и передатчика. На рис
3, 4, 5 и 6 показаны схемы подключения усилителя и экрана, обеспечивающие различные среднеквадратичные амплитуды помех.
Для большинства, например, температурных датчиков у источников сигнала нет защитного заземления, а потому электростатический экран используется наряду с усилителем дифференциального типа и резисторами на выходе. Схема заземления экрана в данном случае – см. рис. 3.

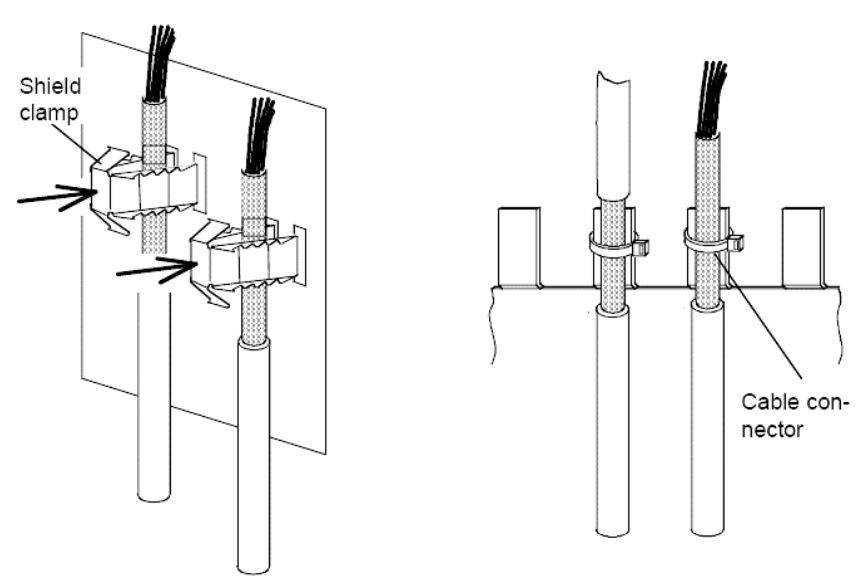

Двойное экранирование длинного кабеля
Двойной экран (рис. 7) используется для повышения качества экранирования в широком частотном спектре. Заземление внутреннего экрана производится с одной стороны (источника сигнала) для исключения прохождения емкостной помехи, второй же, внешний экран, используется для уменьшения высокочастотной наводки.
В любом случае для предотвращения случайных контактов экрана с металлическими предметами и землей он должен быть изолирован.
В случае с длинным кабелем даже при правильном заземлении помеха через экран все равно проходит, а потому передавать сигнал на значительное расстояние либо при серьезных требованиях точности измерений лучше либо в цифровой форме, либо посредством волоконно-оптического кабеля. Для этого могут использоваться модули аналогового ввода с цифровым интерфейсом RS-485 либо оптоволоконные преобразователи интерфейса RS-485.
Гальваническая изоляция
Радикально решить вышеназванные проблемы можно с помощью гальванической изоляции (рис. с раздельным заземлением цифровой, аналоговой и силовой частей системы. То есть сигнал между электрическими цепями передается без контакта между ними.
