Применение кабеля марки сип

Выбор СИП для ввода электричества в дом

Чтобы правильно выбрать СИП кабель нужно  определить:

• предназначение ВЛ;
• условия работы, места прокладки проводов и требования безопасности;
• требуемое количество фаз;
• мощность нагрузки.

Основные свойства различных марок СИП кабеля

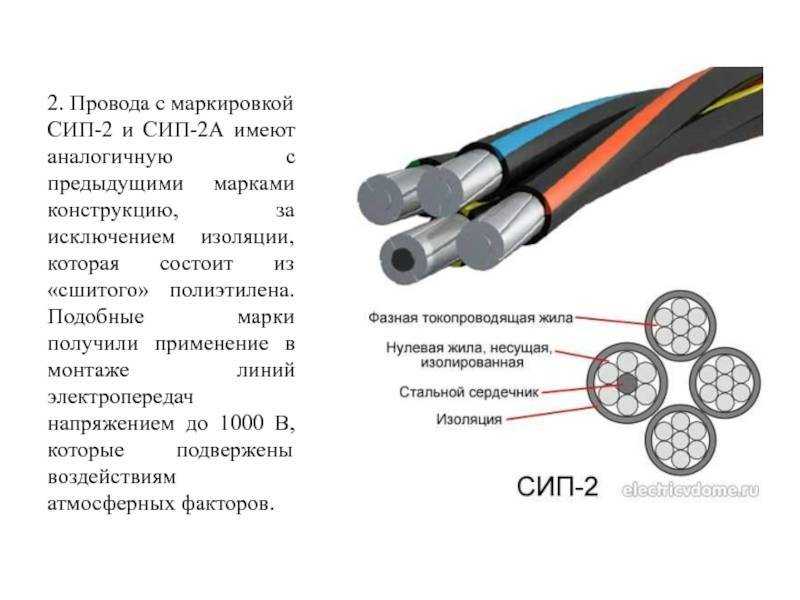

Визуально ознакомиться с разновидностями самонесущих изолированных проводов можно посмотрев приведенные ниже рисунки:

В СИП-1 нулевая несущая жила со стальным сердечником не изолированнаяВ СИП-2 нулевая несущая жила изолированаКаждый отдельный провод СИП-3 имеет армирование сердечником и изоляциюСИП-4. Изолированные жилы не имеют сердечников

Чтобы не описывать заново технологические характеристики и виды самонесущих изолированных проводов, следует заметить, что в данное время наибольшей популярностью пользуется марка СИП-5 по следующим причинам:

• Отсутствует несущая жила со стальным сердечником – это что уменьшает общий вес, а нагрузка равномерно распределяется по проводам;
• Изоляция выполнена из сшитого устойчивого к солнечным лучам (светостабилизированного) полиэтилена, что обеспечивает продолжительный срок службы (40 лет) и высокую эксплуатационную надежность;
• Благодаря высокому качеству изоляции, стойкой к перегреву, увеличивается максимальная пропускная мощность.

Внешний вид СИП-5

Кабельная продукция СИП-5 с модификатором «нг», по утверждению производителей не распространяет горение и обладает повышенной стойкостью изоляции, что делает возможной прокладку такого кабеля в доме.

К сожалению, в нормах и требованиях ГОСТ данная модификация еще не сертифицирована, и официально прокладка СИП кабеля в зданиях запрещена. Подробней ознакомиться о причинах такого запрета можно здесь.

Поэтому будет дешевле использовать обычный СИП кабель, без буквенных модификаторов в маркировке, предназначенный только для обустройства воздушных линий электропередач.

Сечение жил СИП относительно пропускной мощности

Выбор сечения токонесущих жил СИП является наиболее простым. Это обусловлено тем, что минимальное поперечное сечение жил СИП – 16 мм². Данного сечения с лихвой хватает для обеспечения электроснабжения среднестатистического частного дома.

Ввод электричества в дом СИП сечением 16 мм.кв

Поэтому для обустройства ввода в дом выбирают СИП с сечением жил не более 16 мм², чего вполне достаточно для работы всех домашних электроприборов, включенных вместе на полную мощность.

Если требуется обеспечить ввод электричества в многоквартирный дом, или в здание, где оборудование потребляет значительную мощность, то сечение самонесущего изолированного провода выбирают по току согласно таблицам.

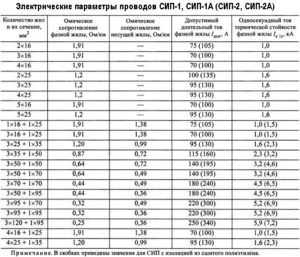

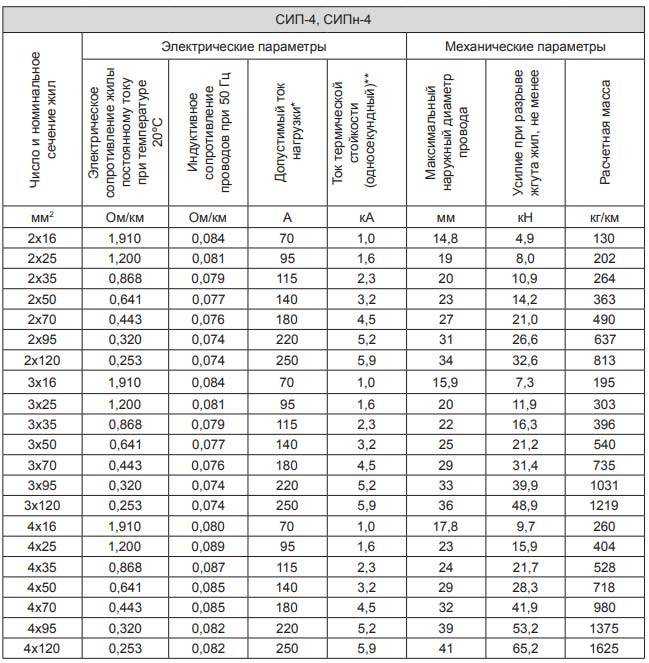

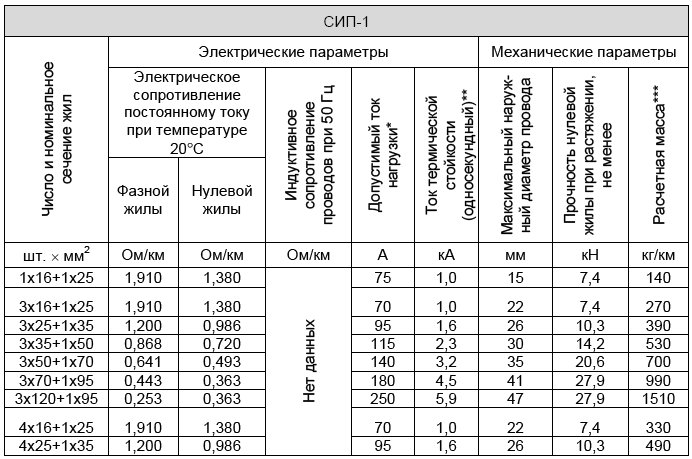

Таблица параметров СИП-1, СИП-2Таблица параметров СИП-4, СИП-5

Количество жил указано в маркировке выбираемого СИП кабеля. После первой цифры, определяющей, какой тип и изоляции используется и наличие самонесущей жилы, идет количество жил, умноженное на их сечение.

Наиболее часто применяются двухжильные СИП (фаза и ноль) или четырехжильные (плюс еще две фазы). Чрезвычайно редко можно встретить пятижильный ввод в дом (плюс защитный проводник PE) при помощи СИП кабеля с дополнительным пятым проводом, разработанным для подключения линий освещения.

Полезные советы

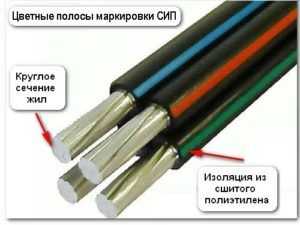

Следует обратить внимание на наличие цветной рельефной маркировки проводов фаза-ноль. Продольные полосы ощутимы на ощупь, а их количество указывает на нумерацию фаз. Цветовая раскраска маркировочных рельефных полос должна быть стандартной

Цветовая раскраска маркировочных рельефных полос должна быть стандартной.

Цветная маркировка жил СИП кабеляРельефная маркировка жил СИП кабеля

Также следует опасаться подделок кабельной продукции, особенно, если предполагается прокладка СИП в соприкосновении с различными конструкциями или защитными коробами – качество изоляции может не удовлетворять повышенным требованиям.

Поэтому следует требовать сертификат качества у продавца, и приобретать кабельную продукцию и крепежную арматуру только в сертифицированном магазине.

https://youtube.com/watch?v=Ahjb2-eAIkk

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.

Особенности и преимущества

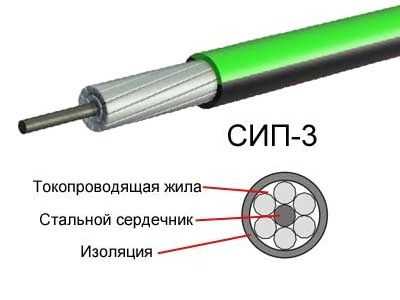

СИП-3 характеризуется отсутствием нулевой жилы, при этом он может монтироваться без дополнительных поддерживающих конструкций, таких как трос, ванта, растяжка. К преимуществам провода относятся:

• высокая пожарная безопасность;
• возможность производства ремонта на работающей магистрали;
• не нужно использовать траверсы изоляторов;
• возможность монтажа в условиях города при соответствии требованиям безопасности и строительства;
• устойчивость к растягивающим напряжениям исключает обрыв линии в результате падения веток и прочих предметов;
• уширение охранной зоны;
• на одну опору можно монтировать СИП и неизолированный кабель;
• провода не схлестываются, что исключает КЗ;
• надежность изделия, бесперебойная работа потребителей;
• простота ухода и обслуживания;
• высокая скорость проведения ремонтных работ;
• сокращение потерь напряжения на трассах;
• отменные рабочие характеристики провода СИП-3;
• сокращение затрат при монтаже новой линии электропередач;
• монтируются на невысокие опоры ЛЭП;
• нельзя подключиться без специального разрешения к линии электропередачи.

Марки

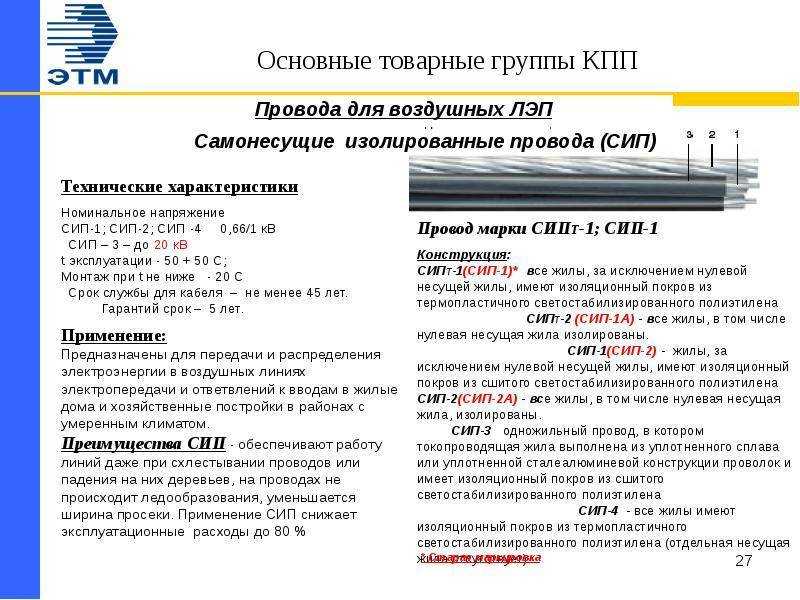

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

• Изоляция — из термопластичного светостабилизированного полиэтилена;
• Несущая жила — из алюминиевого сплава;
• СИП-1 — с неизолированной нулевой несущей жилой;
• СИП-2 — с изолированной нулевой несущей жилой;
• СИП-3 — с защитной изоляцией (6-35 кВ);
• СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
• СИПг — герметизированные СИП;
• СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

• Температура эксплуатации: −60 ÷ +50°C;
• Монтаж при температуре: не ниже −20°C
• Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
• Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
• Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
• Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
• Срок службы для кабеля: не менее 45 лет.
• Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Число жил × сечение, мм²	Наружный диаметр кабеля (геометрические размеры), мм	Расчетная масса кабеля, кг/км
без жилы освещения
2×16	15	131
2×25	18	195
2×35	20	256
2×50	23	355
2×70	27	491
2×95	31	649
2×120	34	813
3×16	16	197
3×25	19	292
3×35	22	383
3×50	25	533
3×70	29	737
3×95	34	973
3×120	36	1219
4×16	18	262
4×16	18	262
4×25	23	389
4×25	23	389
4×35	24	511
4×35	24	511
4×50	29	711
4×50	29	711
4×70	32	983
4×95	38	1298
4×95	39	1309
4×120	41	1626
4×150	45	1978
5×16	21.6	328
с жилами освещения
2×25+1×16	19	260
2×25+2×16	20.6	326
2×35+1×16	19.2	321
2×35+1×25	20	353
2×35+1×25	20	353
2×35+2×16	21.4	387
2×35+2×25	25	450
2×50+1×16	23	421
2×50+1×25	28	453
2×50+1×25
2×50+2×16	22.6	487
2×50+2×25	26	550
2×70+1×16	27	557
2×70+1×25	26.2	589
2×70+1×25
2×70+2×16	26.2	623
2×70+2×25	26.2	686
2×95+1×16	31	714
2×95+1×25	31	746
2×95+2×16	31	780
2×95+2×25	31	843
2×120+1×16	34	878
2×120+1×25	33.5	910
2×120+2×16	34	944
2×120+2×25	33.4	1007
3×25+1×16	22.3	358
3×25+2×16	26.4	423
3×35+1×16	22.4	449
3×35+1×25	26	481
3×35+1×25
3×35+2×16	26.4	515
3×35+2×25	28	578
3×50+1×16	26.4	599
3×50+1×25	29	631
3×50+1×25
3×50+2×16	30.2	664
3×50+2×25	31.4	728
3×70+1×16	30	803
3×70+1×25	31.1	835
3×70+1×25
3×70+2×16	33.4	868
3×70+2×25	35	932
3×95+1×16	35	1039
3×95+1×25	35	1071
3×95+2×16	39	1104
3×95+2×25	40	1168
3×120+1×16	36	1285
3×120+1×25	36.8	1317
3×120+2×16	41	1350
3×120+2×25	43	1414
4×25+1×16	24.8	455
4×25+2×16	27	520
4×35+1×16	26.4	577
4×35+1×25	28	609
4×35+1×25
4×35+2×16	29	642
4×35+2×25	29	706
4×50+1×16	29.8	777
4×50+1×25	31.4	808
4×50+1×25	31.4	808
4×50+2×16	31	842
4×50+2×25	31	906
4×70+1×16	34	1049
4×70+1×25	35	1080
4×70+1×25	35	1080
4×70+2×16	36	1114
4×70+2×25	36	1178
4×95+1×16	39	1363
4×95+1×25	40	1395
4×95+2×16	46	1429
4×95+2×25	42	1492
4×120+1×16	41	1691
4×120+1×25	42.2	1723
4×120+2×16	50.1	1757
4×120+2×25	44	1820

Допустимые токовые нагрузки проводов марки СИП-4:

Номинальное сечение токопроводящих жил, мм²	Допустимый ток нагрузки, А, не более	Допустимый ток односекундного короткого замыкания, кА, не более
10	76	0,87
35	160	3,20
50	195	4,60
70	240	6,50
95	300	8,80
120	340	10,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Температура токопроводящей жилы, °C	Поправочные коэффициенты при температуре окружающей среды, °C
-5 и ниже	5	10	15	20	25	30	35	40	45	50
+90	1.21	1,18	1,14	1,11	1,07	1,04	1.00	0,96	0,92	0,88	0,83	0.78

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Число и номинальное сечение токопроводящих жил, мм²	Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
2×10	0,087
2×35	0,079
2×50	0,077
2×70	0,076
2×95	0,074
2×120	0,074
4×10	0,092
4×35	0,087
4×50	0,085
4×70	0,085
4×95	0,082
4×120	0,082

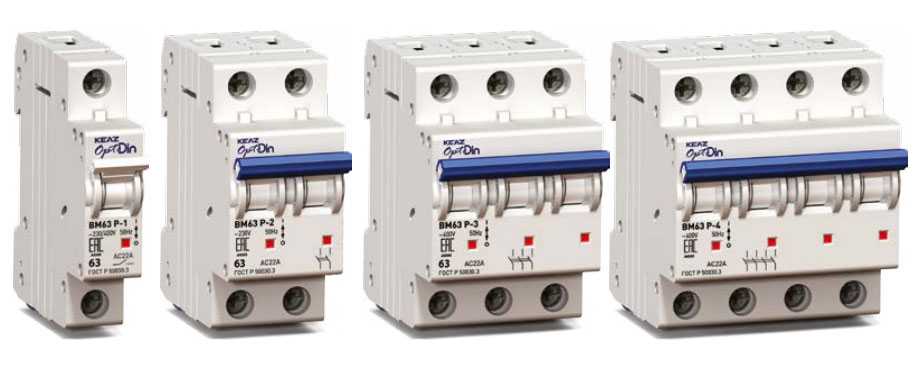

Подключение к выключателю нагрузки

Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.

Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения

Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине

Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.

Выбор сечения СИП

Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:

– P – суммарная потребляемая мощность;

– I – максимальный потребляемый ток;

– U – напряжение в сети.

Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.

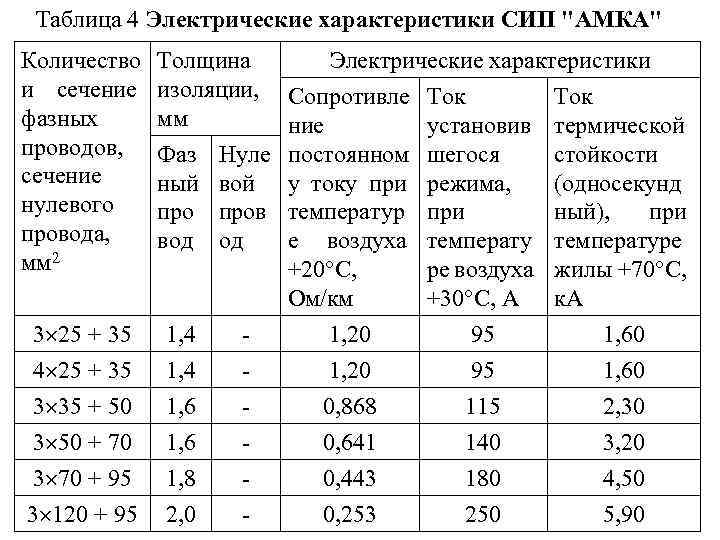

Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)

ответвлений от ВЛ;	для монтажа ВЛ напряжением 6-35 кВ	ответвлений от ВЛ;	ответвлений от ВЛ;
Сечение в мм и количество жил	Сопро- тивле- ние фаз в Ом на 1км	Максимально допустимый ток фазы с термоплас- тиковой изо- ляцией	Максимально допустимый ток фазы со сшитым полиэти- леном	Ток короткого замыкания в кА при продол-жительности 1с
1х16+1х25	1.91	75	105	1
2х16	1.91	75	105	1
2х25	1.2	100	135	1.6
3х16	1.91	70	100	1
3х25	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
3х25+1х35	1.2	95	130	1.6
3х120 +1х95	0.25	250	340	5.9
3х95+1х95	0.32	220	300	5.2
3х95+1х70	0.32	220	300	5.2
3х50+1х95	0.44	180	240	4.5
3х70+1х70	0.44	180	240	4.5
3х50+1х70	0.64	140	195	3.2
3х50+1х50	0.64	140	195	3.2
3х35+1х50	0.87	115	160	2.3
3х25+1х35	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
4х16+1х25	1.91	70	100	1
4х25+1х35	1.2	95	130	1.2

При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов

Максимальная температура для проводов

Максимальная температура для проводов

Режимы работы	Максимальная температура для провода
Термопластиковая изоляция СИП-1, СИП-1А, СИП-4	Сшитый полиэтилен СИП-2, СИП-2А, СИП-3,СИП-5
норма	70	90
при перегрузках	80	130
при коротком замыкании продолжительностью до 5 секунд	135	250

Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.

При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:

• на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
• СИП-1(А), СИП-4 имеет непрочную изоляцию;
• СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
• СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.

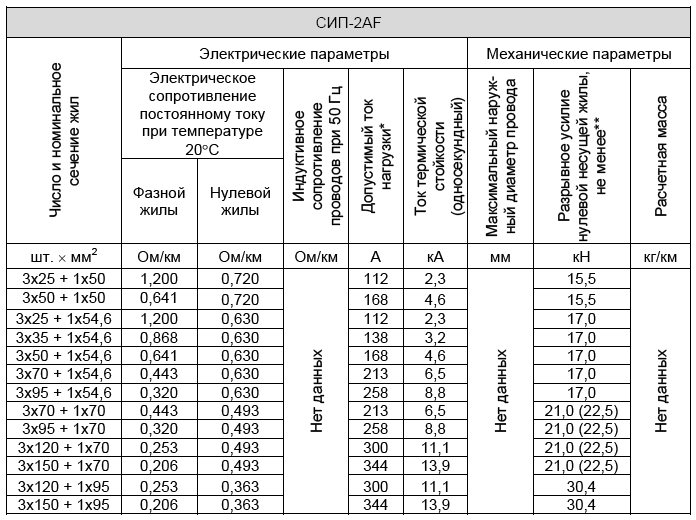

Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.

Преимущества СИП

Этот вид кабеля часто используется для прокладки электросетей в частном строительстве. Специалисты объясняют это не только относительной простотой монтажа, но и рядом преимуществ, которыми обладает самонесущий изолированный провод перед кабелями другого типа. К очевидным достоинствам СИП можно отнести следующие черты:

• безопасность монтажа своими руками — при соблюдении технических требований к монтажным работам самостоятельная прокладка провода абсолютно безопасна;
• надежность — напряжение передается по кабелю в любых условиях;
• вариативность — СИП имеет различные типы сечения, поэтому его можно подобрать под любые нужды;
• устойчивость к воздействию внешних факторов — провода изготовлены из специальных материалов, которые выдержат влияние атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими.

СИП можно монтировать своими руками, но только при наличии подобных навыков. Если вы никогда не занимались прокладкой электросетей самостоятельно, не рискуйте и обратитесь за помощью к специалистам, компетентным в данной области.

Как смонтировать СИП своими руками

Монтаж этого вида кабеля достаточно прост. Его можно провести самостоятельно, но только при условии соблюдения требований безопасности. Предварительно нужно согласовать проведение монтажа провода с уполномоченным госорганом. Если вы получили все разрешения и готовы монтировать самонесущий изолированный силовой провод, то вам необходимо придерживаться следующей последовательности:

в первую очередь выбирайте сечение провода. Для бытовых нужд больше всего подходит СИП с сечением пятнадцать сантиметров;
заранее приготовьте специальный зажим, с помощью которого будете фиксировать ответвления на столбе

Крепить ответвления своими руками не слишком сложно, но нужно соблюдать предельную осторожность, чтобы не пострадать;
измерьте расстояние от столба до строения, куда нужно протянуть провода. Если расстояние превышает двадцать пять метров — установите опору

В противном случае монтаж кабеля своими руками отнимет гораздо больше времени;
далее установите натяжитель и вернитесь к опоре, чтобы присоединить крепежный элемент, который будет отвечать за прочность соединения;
подойдите к строению, куда будете делать вывод кабеля, и установите на внешнюю стену (как можно ближе к крыше) анкерный крепеж. Выбрать его необходимо предварительно, ориентируясь на количество фаз — количество зажимов должно соответствовать количеству фаз.

На завершающем этапе необходимо провести изоляционные работы. Тип изоляции нужно выбирать с учетом особенностей материала, из которого построено здание.

Если хозпостройка (или загородный дом) возведена из натурального деревянного массива, то в качестве изоляции рекомендуется использовать СИЗ. Это колпачки из стабилизированного материала на основе пластика. Если вы прокладываете провода своими руками к дому из кирпича или другого материала, то можете оставить места соединений открытыми.

После завершения работ снаружи здания нужно перейти к внутреннему монтажу, который заключается всего в нескольких действиях: провод на метр заводится внутрь, после чего осуществляется его разветвление.

Изолированные провода давно пришли на смену традиционным. Ими выполняют подключение к зданию и раскладывают на опорах. Такая линия носит название ВЛИ. Часто самонесущий изолированный провод называют кабелем, что в принципе тоже верно. Использование изолированных проводов удобно из-за уменьшения риска поражения электрическим током человека при обрыве линии, а также исключается возможность воровства электроэнергии. Выполняется монтаж провода СИП согласно инструкции и технологических карт.

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
7. Улучшение общей эстетики в городских условиях.
8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

• токопроводящие жилы;
• сердечник из стальной проволоки;
• полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого. В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света

В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE)

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

3 отличия СИП по ГОСТ и ТУ

Как же отличить СИП сделанный по ГОСТу, от изготовленного по техническим условиям с отступлениями от него?

1

Она не должна быть из термопластичного полиэтилена. По стандарту должен быть сшитый.

К сожалению на практике визуально определить это не возможно. Поэтому здесь опирайтесь только на документацию и сертификаты.

2

Внутри жил не должно быть стального сердечника. Визуально это легко определяется. Достаточно посмотреть на СИП в разрезе.

Стальная жила будет более темного цвета и находится в середине. Вполне возможно, что на ней уже будет некоторое образование ржавчины, если провод не новый и пролежал на складе под открытым воздухом долгое время.

Почему стальной сердечник в СИП запрещен? Когда сталь применяется в голых проводах марки АС, она прекрасно справляется со своей несущей способностью и нареканий не вызывает.

В таком проводе из-за перепадов температур в любом случае образуется конденсат. Сам сшитый полиэтилен свой гарантийный срок в 40 лет отработает, но из-за влаги внутри, сталь быстро проржавеет и разрушится.

И случится это гораздо раньше чем вы думаете. В итоге получится уже не несущая жила, а обыкновенная, с электротехническим алюминием. Со своими более низкими характеристиками на разрыв и стойкость к провисам.

3

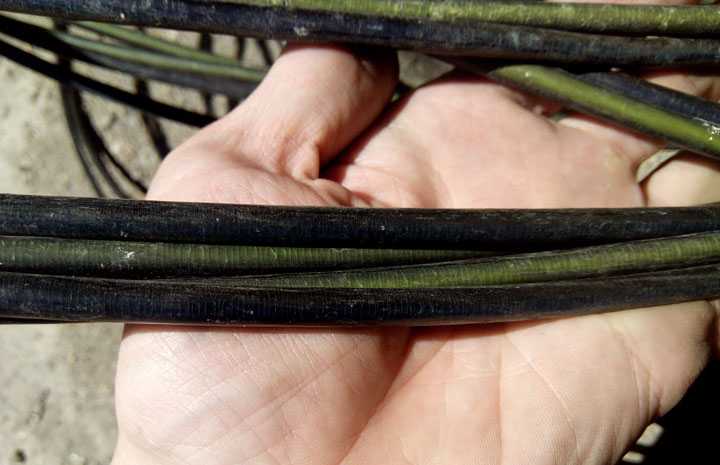

Эти полоски как раз таки и могут служить еще одним признаком качества.

Если присмотреться к СИПу у некоторых поставщиков, то эти цветные полоски зачастую могут быть шириной чуть ли не в половину всего провода. Они как бы размазаны по всей изоляции.

Конечно во время монтажа это бывает очень удобно. Легко отличить одну фазу от другой. Однако здесь нужно учитывать другой важный момент. В изоляцию СИП, чтобы она была стойкой к ультрафиолету добавляется в процентном соотношении сажа.

А в цветной полоске ее нет. И во время эксплуатации, под воздействием солнца, СИП начинает трескаться именно по цветной полосе.

Так как жилы провода находятся в жгуте и сплетены между собой, то фактически этот дефект уже не исправим, и означает конец безопасной эксплуатации всей линии и необходимость ее замены.

Причем трескается он не в одном месте, а по всей длине! Произойти это может буквально в первые 2-3 года.

Исходя из вышеизложенного, если вы хотите, чтобы провод СИП прослужил вам гарантийный срок без аварийно и с проведением минимальных работ по его обслуживанию и ремонту, выбирайте самонесущие провода изготовленные согласно требований ГОСТ. Не экономьте на материале и внимательно проверяйте все те параметры и характеристики, которые были изложены в статье.

Арматура и особенности монтажа кабелей СИП

Арматурой для монтажа СИП называется весь перечень приспособлений, используемых электромонтажниками при установке самонесущей проводки. К ним относятся также элементы, необходимые для кроссировки кабеля с подземными электрическими коммуникациями. Вся арматура изготавливается в соответствии с размерами и конструкцией СИП, обеспечивая ресурс эксплуатации до 40 лет.

Основные установочные элементы, используемые монтажниками:

1. Зажимы для проводов анкерного типа. Предназначены для фиксации линии на требуемой высоте. Этот вид арматуры является универсальным, поскольку может применяться на любой поверхности.
2. Поддерживающие узлы. Используются для удержания провода, не допуская чрезмерного провиса на промежутке между столбами.
3. Соединительные элементы. Применяются для подключения одного кабеля к другому. Особенность конструкции узлов обеспечивает выполнение операции за несколько секунд без отключения напряжения.
4. Ответвительные детали, необходимы в случае обустройства отводов линии электропередач.

При установке кабеля следует учитывать следующие особенности:

• расположение крайней ответвительной опоры не должно располагаться далее чем 10 м от стены здания;
• столб воздушной линии (основной) находится на дистанции не более 25 м от фасада;
• допустимое расстояние между основной и ответвительной опорой не превышает 15 м;
• зазор от земли до нижней точки провиса составляет не менее 6 м;
• точка ввода кабеля в здание размещается на высоте 2,7 м и выше от поверхности грунта.

Установку кабеля СИП следует доверять только опытным монтажным бригадам, имеющим полный комплект необходимого инструмента и арматурных изделий.

Некоторые тонкости монтажа СИП продемонстрированы в видео от канала «Профессиональный электромонтаж».

Фотогалерея

На приведенных фотографиях показаны некоторые арматурные элементы, применяемые для монтажа СИП.

Изделие для крепления кабеля к фасаду здания

Приспособление для обустройства ответвлений

Клиновой анкерный фиксатор

Промежуточный зажим

Преимущества проводов марки СИП

Ну, а теперь о самом главном – чем провода самонесущие изолированные СИП заслужили такое широкое распространение в последнее время?

И ответ на этот вопрос состоит из целого ряда преимуществ:

• Начнем перечень с самого интересного — снижения потерь. Дело в том, что индуктивное сопротивление у воздушной линии выполненной проводом СИП в сравнении с линией выполненной проводом А или АС в три, а то и больше раз ниже. По сути оно практически такое же, как у кабельной линии. И чем выше класс рабочего напряжения, тем более заметна эта разница.
• Следующим важным аспектом является снижение вероятности коротких замыканий на такой линии. Это связано с наличием изоляции, а также отсутствием возможности для перехлестывания проводов, что является частой причиной коротких замыканий у воздушных линий с проводами АС.

Уменьшаются расходы на расчистку воздушных трасс линий

Так же инструкция отмечает снижение расходов на обслуживание линии, связанное со значительно меньшими затратами на расчистку трассы от зеленых насаждений. Этот вопрос актуален и при монтаже новых трасс.

На одном столбе проводом СИП можно смонтировать до десятка разных линий

Весомым является и тот аспект, что теперь на одном столбе имеется возможность смонтировать провода разных классов напряжений. И таких линий на одном столбе может быть не одна–две, а десяток.

Набор арматуры для монтажа провода СИП

Полиэтилен не обладает полярностью. В связи с этим на таком проводе значительно меньше скапливается снег, а вода значительно лучше стекает с провода. Это снижает вероятность образования снежных и критических ледяных наростов на проводах.

Простота монтажа линии проводом Сип

Важным аспектом является и тот момент, что такую воздушную линию сможет смонтировать своими руками даже человек без специального образования. Ведь наличие специальной арматуры позволяет собирать линию с минимальным набором инструментов и приспособлений.

Монтаж провода СИП можно выполнять по фасаду зданий

Значительно упрощается подключение новых потребителей электрической энергии. Ведь новое подключение можно выполнить даже без снятия напряжения с линии. Для этого существует специальная арматура, которая прокалывает изоляцию и обеспечивает надежный контакт.

Арматура для нового подключения

Проблему несанкционированного подключения так же решает самонесущий изолированный провод — провод СИП имеет изоляцию, что усложняет выполнение набросов и скрытых подключений, ведь для этого требуется либо использовать специальную арматуру, либо разделывать изоляцию, а это хорошо видно даже при визуальном осмотре.

Подключение освещения от вспомогательного провода СИП

Ну, и еще одним достоинством провода СИП можно назвать наличие вспомогательных жил. Такие жилы позволяют организовать питание от данной линии сети освещения. Кроме того, существуют вспомогательные жилы для подключения контрольных цепей, что может быть использовано для телесигнализации или релейных защит.

Выбор сечения и проверка изделия

Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них. После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения

Таблица сечений СИП в зависимости от допустимых токов:

После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:

Сечение жил, кв. мм	Допустимый ток для изоляции из LPDE	Допустимый ток для изоляции из сшитого полиэтилена
16	70	100
25	95	130
35	115	160
50	140	195
70	180	240
95	220	290
120	250	340

Например, если расчетный ток составил 110 А, то нужно приобрести СИП-1 сечением 35 кв. мм или СИП-2 сечением 25 кв. мм. Последний вариант является предпочтительным, поскольку такой провод будет легче, крепче и более защищен от воздействия ветра и атмосферных осадков.

Совет! Выбирая СИП, старайтесь покупать провод с токоведущими жилами большего диаметра, чем требуется в соответствии с расчетом. Это позволит покрыть любые увеличения нагрузки, которые случатся в будущем.

Прежде чем выполнять монтаж провода, убедитесь в целостности всех жил. Для этого используется мультиметр:

1. Переключите тумблер на положение «Прозвонка» сектора сопротивлений, затем соедините друг с другом щупы красного и черного цветов. В случае исправности прибора вы услышите сигнал, указывающий на активированный режим прозвонки.
2. Двумя щупами коснитесь обоих концов СИП-провода. Если на проводнике нет повреждений, то вы услышите звуковой сигнал, указывающий на то, что заряд дошел из одного конца в другой.
3. Данные действия нужно будет повторить для каждой жилы.

Аналогичные проверки следует проводить для тумблера, установленного на секторе измерения сопротивления от 200 Ом до 200 кОм. Если на дисплее будет показан «0», то проводник целый, «1» – на линии есть обрыв.
