Не всегда требуется расчет
Если вы решили использовать профильную трубу для сооружения калитки, ограждения, перил, то расчет на изгиб проводить не обязательно, поскольку нагрузка на такие системы – минимальная.
Для точности и быстроты расчета нагрузки на профильную трубу можно воспользоваться калькулятором или программой SketchUP. (Скачать торрентом — Официальная русская версия! Разрядность: 64bit, Язык интерфейса: Русский, Таблетка: Присутствует)
Расчет будет правильным при соблюдении таких 3-ех условий:
- Если в системе будут опоры и верхняя рама, в которых будут возникать механические (не электрические!) напряжения, то усилия будут распределяться между несколькими стояками, в зависимости от их соединения между собой.
- Достаточно большая высота системы способна уменьшить несущую способность отдельных опор. Связано это с появлением крутящего момента в стояках.
- Чтобы получить надежную металлоконструкцию большой высоты, нужно добавить дополнительные опоры. Благодаря ребрам жесткости, которыми будут связаны между собой стояки, механическое напряжение сможет распределиться более равномерно.
Выполняя непосредственные вычисления, необходимо владеть информацией о:
1. Типах возможных нагрузок.
Они могут быть:
- стабильными, при которых учитывается вес деталей конструкции, масса грунта, давление кровли и т.п.;
- долговременными, которые будут действовать на протяжении большого периода, но могут измениться в любой момент: масса котла, лестничного марша, стен из кирпича;
- кратковременными, действующие на протяжении малого промежутка (атмосферные осадки, масса посетителей, транспортных средств);
- особыми, что вызываются непредвиденными обстоятельствами: ливнями, землетрясениями, извержениями вулканов, взрывами и пр…
2. Размерах профильных труб, формы сечений.
3. Суммарном напряжении строения.
4. Прочностных характеристиках стали.
Для расчета нагрузки на профильную трубу пользуются:
- таблицами;
- математическими формулами;
- специальным онлайн калькулятором.
Применяем таблицы
При применении первого метода нужно сопоставление физических характеристик трубы, которая будет применяться для сооружения системы, с табличными данными. Для этого берут значения величин из таблиц 1 или 2, в зависимости от типа профиля.
Таблица 1. Нагрузки для стояков квадратного сечения
| Сечение, мм | Максимально возможная масса, кг | |||
| Длина пролета, м | ||||
| 1 | 2 | 4 | 6 | |
| 40х40х2 | 709 | 173 | 35 | 5 |
| 50х50х2 | 1165 | 286 | 61 | 14 |
| 60х60х3 | 2393 | 589 | 129 | 35 |
| 80х80х3 | 4492 | 1110 | 252 | 82 |
| 100х100х4 | 9217 | 2283 | 529 | 185 |
| 140х140х4 | 19062 | 4736 | 1125 | 429 |
Таблица 2. Нагрузки для стояков прямоугольного сечения
(для вычислений используют длинную сторону)
| Сечение, мм | Максимально возможная масса, кг | |||
| Длина пролета, м | ||||
| 1 | 3 | 4 | 6 | |
| 50х25х2 | 684 | 69 | 34 | 6 |
| 60х40х3 | 1255 | 130 | 66 | 17 |
| 80х40х3 | 2672 | 281 | 146 | 43 |
| 80х60х3 | 3583 | 380 | 199 | 62 |
| 100х50х4 | 5489 | 585 | 309 | 101 |
| 120х80х3 | 7854 | 846 | 455 | 164 |
Эти таблицы имеют данные о максимально допустимых массах. При таком воздействии на профиль труба не разрушится, а лишь согнется.
Но стоит увеличить массу хотя бы на 0,5 кг, система может полностью деформироваться, что приведет к разрушению.
В связи с этим, на практике выбирается деталь прямоугольного или квадратного сечения, запас прочности которой был бы большим от минимального хотя бы в 2 раза.
Преимущества табличного метода
Табличный метод отличается высокой точностью. Для его применения нужно обладать информацией о видах опор, способах фиксации на них профилей, типах нагрузок.
Кроме этого,для полных расчетов нагрузок необходимо иметь данные о :
- моментах инерции профильной прямоугольной или квадратной трубы, значение которых можно взять из таблиц, начиная от сечений 15х15х1 5 и оканчивая 100х100х4 и выше;
- длине пролетов;
- величине тяжести на каждый стояк;
- коэффициентах модулей упругости (взять из СНиП).

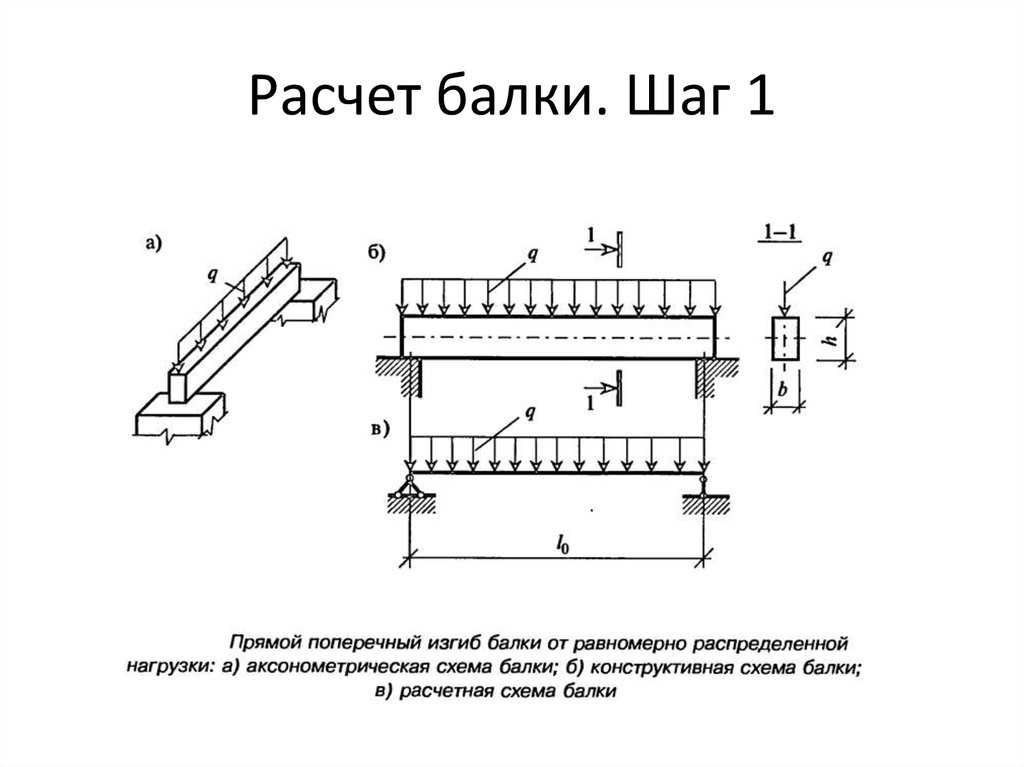

Расчет балок из труб на изгиб: онлайн калькулятор
Предназначение калькулятора для определения изгиба
Для создания каркасов различных строений самое большое распространение получила древесина. Из нее, как из пластилина, можно сотворить конструкцию любой сложности. Однако далеко не последнее место занимает и такой конструкционный материал как различные металлические профили. Их выгодно отличает такое свойство как пластичность, долговечность и прочность. Не последнее место среди таких материалов занимают профильные и круглые трубы. Попытайтесь представить себе навес для автомобиля из профильной трубы с покрытием из поликарбоната и такое же строение из уголка.
Похоже, двух мнений быть не может. А любая балка в конструкции должна быть просчитана. Это необходимо по двум причинам:
- Получить объект с достаточным запасом прочности под воздействием собственного веса, а также ветровых и снеговых нагрузок.
- Подобрать минимально допустимый для строения профиль с целью минимизировать расходы на материалы.
Для достижения этой цели необходимо воспользоваться нашим онлайн калькулятором и рассчитать балку из трубы на изгиб. Это в случае, если деталь закреплена с одной стороны (консольная). Если же закреплены оба конца, понадобится рассчитать балку на прогиб.

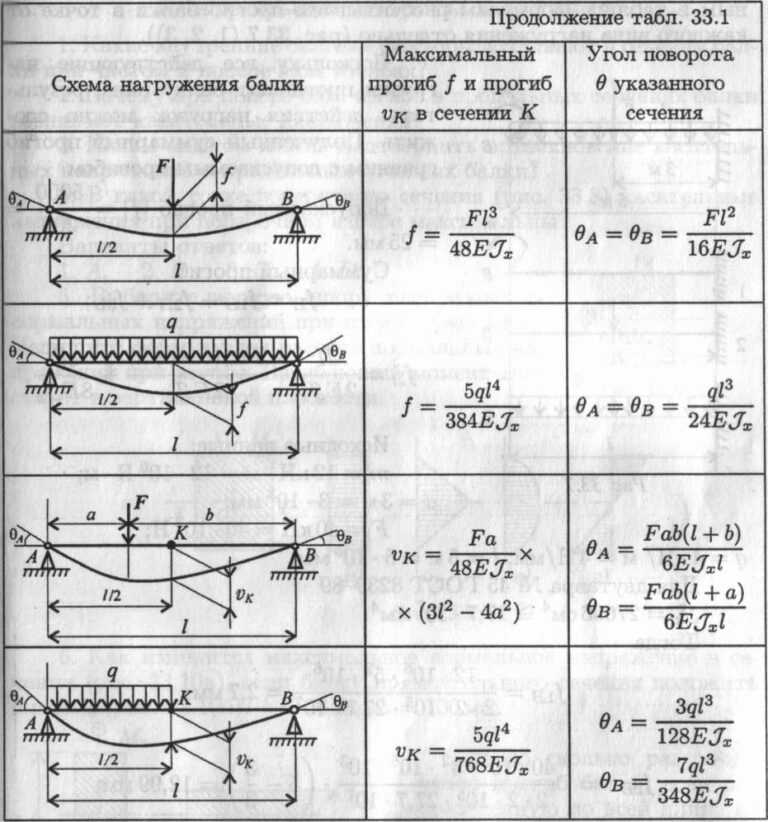

Вычисление изгиба
Важно учесть, что при разработке развертки, необходимо сделать вычет из желаемого размера детали, чтобы получить правильный размер развертки. Уменьшение изгиба определяется как материал, который придется удалить из общей длины сгибов, чтобы получить развертку
Чтобы произвести расчет нужно переписать предыдущее уравнение как:
Начальная длина = длина первого участка допуск на изгиб длина второго участка.
Начальная длина = (длина сгиба 1 – внешний отступ) допуск на изгиб (длина сгиба 2 — внешний отступ)
Начальная длина = длина фланца 1 длина фланца 2 — (2 * внешний отступ — допуск на изгиб)
Вычет изгиба (BD) – представляет собой разницу между допуском изгиба и удвоенным внешним отступом.
Вычет изгиба (BD) = 2* внешний отступ- допуск на изгиб.
Изгиб
Допуск на изгиб и уменьшение изгиба можно рассчитать с использованием коэффициента К следующим образом:
Источник
Если вы сами создаете чертежи, вам нужно знать следующее. Процесс гибки удлиняет материал. Это означает, что нейтральная линия или ось, о которой мы говорили в предыдущей статье, на самом деле находится не посередине материала. Но плоская деталь должна быть сформирована в соответствии с нейтральной линией. И для нахождения ее положения требуется коэффициент k.
Коэффициент K — это эмпирическая константа, то есть его значение было определено в результате испытаний. Он варьируется в зависимости от материала, его толщины, радиуса изгиба и метода гибки. По сути, коэффициент k смещает нейтральную линию, чтобы обеспечить плоский рисунок, отражающий реальность. Используя его, вы получаете допуск на изгиб, который, по сути, является длиной изогнутой нейтральной оси.
Пошаговая инструкция проведения расчета
1.Вводят тип проката: круглый, квадратный, в форме полосы, шестигранника и т.д.
2.Указывают разновидность схемы, по которой крепится стойка: в виде заделки консоли, в виде заделки заделки, в виде заделка шарнир, либо шарнир шарнир.
3.Выбирают материал проката, к примеру: из Стали С235 — Ст3кп2, из Стали С245 — Ст3пс5 либо Ст3сп5.
4.Устанавливают разновидность стойки, ее назначение, к примеру: стойки передающие, служащие для опоры, основные либо второстепенные.
Важно! При отсутствии типа материала в таблице, а показатель его расчетного сопротивления (кг /см 2) известен, значит, следует ввести значение в специальное поле. Чтобы произвести расчет вводят:. Чтобы произвести расчет вводят:
Чтобы произвести расчет вводят:
1.Длину стойки — L, выражают в метрах.
2.Размер D либо Dv, либо A, выражают в миллиметрах.
3.Размер B, выражают в миллиметрах.
4.Нагрузку на колонну — P, выражают в килограммах.
По последней версии СНиПа II – 23 – 81 проводя расчет прочности стальных деталей, оснащенных центральным растяжением либо сжатием посредством силы Р вычисляют при помощи следующей формулы:
P : Fp Х Ry Х Yc<=1
Расчет на устойчивость детали, имеющей сплошное сечение с центральным сжатием силой Р вычисляют согласно формуле:
P : Fi х Fp х Ry х Yс<=1
В формуле:
1.Fi – значение коэффициента, указывающий на продольный изгиб, элементов центрально – сжатого типа.
Данный коэффициент компенсирует небольшую не прямолинейность стойки, нехватку крепежной жесткости, также неточность определения нагрузки вдоль двух осей колонны.
Параметр Fi отличается в зависимости от марки стального материла его гибкости, как правило, значение определяют по таблице No 72 из СНиПа II-23-81 за 1990 год, зависит также от показателя сопротивления материала, сжатию при расчете, изгиба и растяжения.
Данное условие делает расчет более простым, но более грубым, потому что в СНиП указаны инженерные формулы, по которым рассчитывают Fi.
Физическая величина – гибкость стойки, по-другому Lambda, определяющая параметры стойки, которые значение длины, поперечное сечение, в том числе значение инерционного радиуса.
LAMBDA = Lr : i
В формуле:
Lr – значение расчётной стержневой длины.
i – значение инерционного радиуса стержневого диаметра поперечного типа.
Данная величина, обозначаемая i вычисляется, как корень квадратный из значения I : Fp, в котором I равен моменту инерции, а Fp равно площади сечения.
Lr=Mu * L,
В формуле:
Mu – коэффициент, определяемый крепежной схемой колонны.
L – значение длины стойки.
Важно! Если у прямоугольника, имеющего два радиуса инерции сечения, вычисляют Lambda, использовать следует наименьший из них. Гибкость стойки, которую рассчитывают по вышеуказанной схеме, не может быть выше значения 220 согласно таблице No 19 по СНиПу II – 23 – 81, в нем указаны максимальные показатели предельной гибкости стоек центрально-сжатого типа. Гибкость стойки, которую рассчитывают по вышеуказанной схеме, не может быть выше значения 220 согласно таблице No 19 по СНиПу II – 23 – 81, в нем указаны максимальные показатели предельной гибкости стоек центрально-сжатого типа
Гибкость стойки, которую рассчитывают по вышеуказанной схеме, не может быть выше значения 220 согласно таблице No 19 по СНиПу II – 23 – 81, в нем указаны максимальные показатели предельной гибкости стоек центрально-сжатого типа.
Чтобы их правильно применять, следует в калькуляторе выбрать таблицу с названием Вид и назначение стоек, далее определить подвид.
Значение предельной гибкости определяется параметрами геометрических фигур, на величину влияет изгиб продольный, нагрузка, расчетное сопротивление материала изделия, рабочие условия.
Перед тем, как начать работать в калькуляторе онлайн, следует тщательно изучить инструкцию.
Диаметры труб наружные и внутренние
Прежде чем узнать, как считается диаметр трубы, необходимо определить, какой именно диаметр требуется вычислить. Вся трубная продукция, которая используется для газо- и водоснабжения, а также для отвода канализации, классифицируется по внутреннему диаметру. Этот показатель еще называют условным проходом, так как именно от него зависит пропускная способность всей системы. Внутренний диаметр обозначается Dу, наружный – Dн, а толщина стенки – h. Такие обозначения позволяют удобно проводить расчеты и проектировать самые разные трубопроводы для жилых и коммерческих помещений.
При равном значении наружного диаметра внутренний может варьироваться в зависимости от толщины стенки. Последний показатель подбирается исходя из необходимой механической прочности изделия. Для более точной стандартизации был введен ГОСТ 355–52, который регламентирует показатель условного прохода трубной продукции. Каждый следующий стандартный показатель условного прохода обеспечивает примерно на 50 % большую пропускную способность трубы, чем предыдущий.
Номинальный или условный диаметр – термин, который часто используют вместо понятия условного прохода. Зачастую внутренний диаметр трубы и показатель ее условного прохода различаются. Разница может составлять от 1 до 10 мм. Условный или номинальный диаметр является основной характеристикой изделия. Именно этот параметр определяющий для проектирования и монтажа трубопровода любого типа.
Диаметры труб для воды и газа принято считать в дюймах. В силу того, что на постсоветском пространстве распространена метрическая система измерения, часто возникают сложности с правильным расчетом ширины труб. Такие ситуации возникают при стыковке трубопроводов из разных материалов. Во избежание ошибок стоит использовать специальные таблицы, которые созданы специально для быстрого и точного расчета размеров. Далее мы узнаем, как меряется диаметр трубы с помощью подручных средств.
Технологический процесс изгиба
Любая деформация приводит к уменьшению несущей способности профильной трубы и сопровождается возникновением длительных напряжений на её стенках. На внутреннем слое из-за сжатия металла плотность увеличивается, а на внешней части растяжение, наоборот, уменьшает значение данного показателя. Форма сечения при этом также ожидаемо меняется. Совокупность данных факторов приводит к тому, что несущая способность конструкции в месте изгиба заметно уменьшается. Это актуально для круглой трубы, а также для прямоугольного и квадратного трубного изделия. Причём, для последних двух подобное явление не столь выражено, нежели для трубы с круглым сечением.
Однако в любом случае требуется внимательный подход к оценке степени прикладываемой нагрузки при изгибе заготовки. Тогда на ней не появятся ненужные разломы и искривления. С точки зрения функционального предназначения касается это, прежде всего круглых труб, из которых изготавливаются отводы для систем водоснабжения.
Поэтому степень овальной деформации для детали диаметром до 20 мм не должна превышать 15 процентов. При увеличении диаметра значение данного показателя уменьшается до отметки 12,5 процентов. Эти же цифры применяются и при определении оптимальной нагрузки на прогиб трубы с профильным сечением, а вышеуказанные значения диаметров относятся к вписанной/описанной в/вокруг прямоугольник(а) или квадрат(а) окружности.
Дефектность изделий – как рассчитать диаметр трубы без ошибок?
При монтаже канализации, водо- или газопровода стоит учесть, что все трубы имеют допустимую норму отклонения. Такие параметры, как длина, внешний диаметр и толщина стенок могут быть не точными. Все допустимые отклонения регламентируются ГОСТ и, при необходимости, производители должны предоставлять сертификаты и документы. Мы не будем подробно останавливаться на том, как подобрать диаметр трубы, учитывая всевозможные дефекты. Отметим только допустимые ГОСТом отклонения от нормы.
Вся трубная продукция на крупных строительных объектах проходит обязательные контрольные процедуры. Проверяются сертификаты, которые должны содержать ряд параметров, таких как химический анализ материала и результаты испытаний. Также контролируется наличие маркировки на трубах, на которой должны быть указаны основные характеристики, дата изготовления и производитель. Зачастую маркировка наносится на поверхность одного из концов изделия.
Допустимые отклонения в диаметрах больших труб составляют примерно 0,7 %, а точные замеры проводят с помощью специальных ультразвуковых установок. Длина изделия – это тот показатель, который может отклоняться от нормы больше всех остальных. Согласно ГОСТ, трубная продукция второго класса точности может иметь отклонение ± 100 мм. Допустимая норма для труб первого класса составляет ± 15 мм. Толщина стенок также может отличаться от заявленной: отклонения могут составлять до ± 5 %.
