Ремонт люстры с пультом управления

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

• Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
• Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.

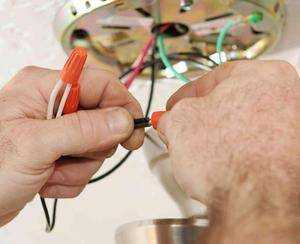

• Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
• Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Особенности строения управляемых светильников

Светодиодные светильники, которыми можно управлять с помощью пульта дистанционного управления, появились относительно недавно. Чтобы появилась такая возможность, устройства подобного плана получили дополнительные элементы своей конструкции.

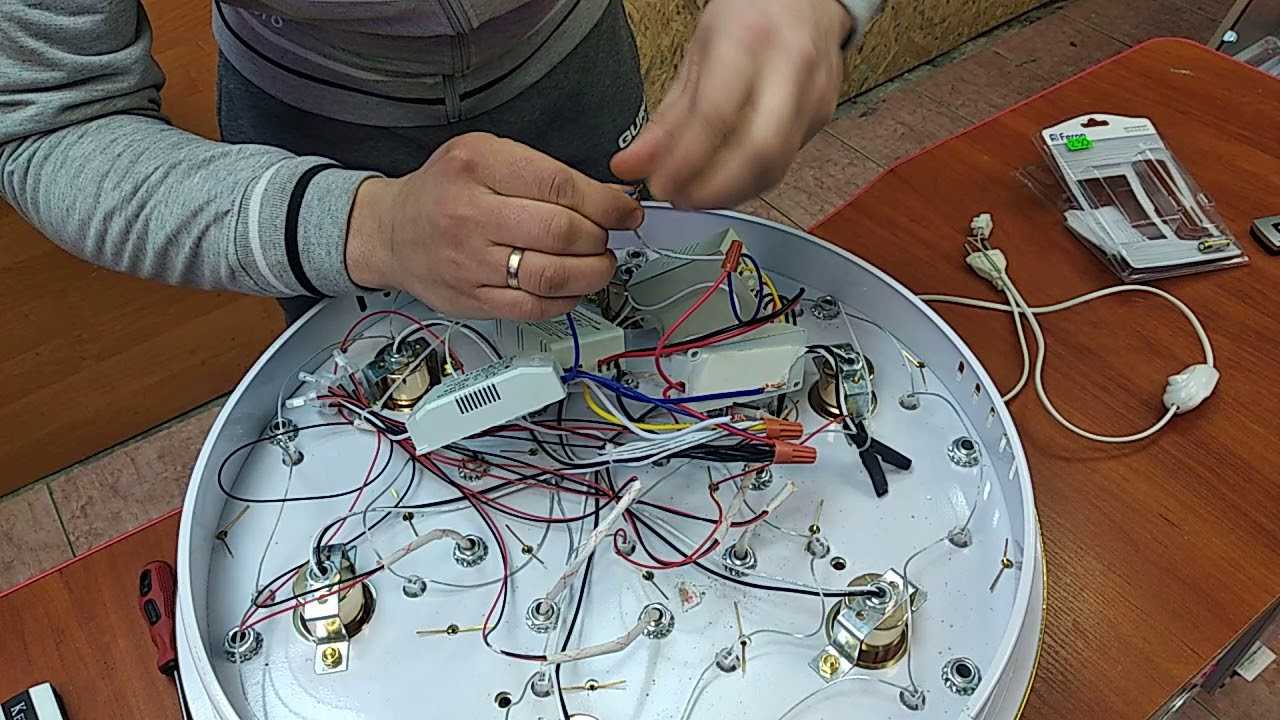

Люстра, управляемая пультом

Как мы выяснили, стандартный светодиодный светильник (например, потолочная люстра) состоит из драйвера, блока регулятора и корпуса. В драйвере имеются клеммные зажимы (клеммы). К ним подводится питание. От блока регулятора в простой люстре проходят провода к лампам. Количество таких проводов, в зависимости от дизайна устройства, может быть от 1 и до 12.
В моделях светодиодных ламп, работающих от пульта управления, в конструкцию вмонтирована дополнительно антенна, а также регуляторы напряжения и блоки, которые проводят автоматическую настройку свечения изделия.
При этом в растровых моделях светильников могут быть расположено несколько драйверов, а также различные виды светодиодов. Помните, что проверка и ремонт светильников светодиодного плана, проводимого своими руками, полностью зависит от их вида.

Светодиодные ленты

Сегодня в моде светодиодные ленты, и лучше вообще не доводить до их поломки. Мы уже сказали, что p-n переход со столь тонкой нитью боится перегрузки как в прямом, так и в обратном направлении. Для питания светодиодных лент применяются специальные усилители и адаптеры. Причём для RGB разновидностей система трёхканальная. Это целая наука. Но, руководствуясь указанными выше соображениями, вполне можно найти способ питать светодиодную ленту от устройства, которое мы показали на фото. Весь смысл в том, чтобы правильно рассчитать ток потребления и не превысить напряжение питания.

Промышленный стандарт предусматривает следующие значения для обеспечения энергией светодиодных лент: 5, 12, 24, 36, 48 В. Исходя из этого, нужно понимать, что в продаже можно найти как подходящий к нашему источнику товар, так и несовместимый. В связи с этим приводим расшифровку системы обозначений импортных светодиодных лент. Маркировка состоит из следующих основных групп:

• Наименование: LED Strip, Light strip.
• Буквенное обозначение типа конструкции. Иногда вместо него ставится класс защиты по международному стандарту (ip). Это позволяет понять, можно ли применять такую светодиодную ленту, к примеру, в ванной комнате. IP65: SE – покрытая тонким слоем силикона, P, PW – лента в силиконовой трубке; IP67: PGS – лента в силиконовой трубке, заполненной герметиком.

1. СС – токовая светодиодная лента.
2. RS – открытая (non-waterproof) с боковым (side) свечением.
3. RSW – влагозащищённая (waterproof) с боковым (side) свечением.
4. RT – открытая (non-waterproof) с прямым свечением.
5. RTW – влагозащищённая (waterproof) с прямым свечением.
6. ULTRA – открытая повышенной яркости.
7. SPI – управляемая RGB лента.

• Код изготовителя. Например, номер серии, партии.
• Тип светодиодов. Например, SMD 3528.
• Поскольку светодиоды бывают разные, то непременно указывается цвет. Обычно в виде 1 – 3 латинских букв. Например, PW – чистый белый (pure white); Y – жёлтый (yellow); NW – натуральный белый (natural); WW – тёплый белый (warm white). Фактически нет чётких нормативов, каждый производитель расшифровку делает по-своему.
• Рабочее напряжение указывается в вольтах: 12 V; 24 V и т. д.
• Иногда в виде 2Х указывается двойная плотность установки светодиодов.
• Цвет свечения в кельвинах: до 3000 К – тёплый; 4000 К – холодные тона; свыше 5000 К – лампы дневного света.
• Светимость в Лм на один светодиод.

Также могут указываться потребляемые токи светодиодов, цвет основания ленты, размеры матриц (микросхем с набором светодиодов) и некоторые другие параметры. Понятно, что в ванную комнату нужно брать защищённую от воды конструкцию, тогда как для гостиной сойдёт любая. Класс IP67 легко выдержит натиск дождя, на ленту, выполненную согласно IP20 страшно даже брызнуть водой. Имеются и в ГОСТ указания на степень защиты приборов: для каждого помещения они свои. Класс IP не должен быть ниже, нежели это указано в стандарте для данного типа размещения.

Аналогичным образом маркируется оборудования. В продаже можно найти усилители обычные и для цветных лент, пульты дистанционного управления, контроллеры и многое другое. Комбинируя, можно составить набор из оборудования под заданные параметры. Это все, что мы хотели сегодня рассказать про ремонт светодиодных светильников и люстр своими руками.

Типы транзисторов

Стандартные современные транзисторы отличаются структурой, принципом действия и основными параметрами, в соответствии с которыми они могут быть представлены:

• Биполярными устройствами, которые отличаются наличием трёх слоёв в виде «базы», «коллектора» и «эмиттера». Полупроводниковый материал отвечает за протекание тока исключительно в одном направлении, определяемым видом перехода. Характерной особенностью данного типа транзистора является подача в базу токов незначительной величины.
• Полевыми или униполярными устройствами, которые отличаются наличием трёх выводов в виде «затвора», «стока» и «истока». Показатели сопротивления зоны проводника напрямую зависят от уровня напряжения, прилагаемого к затворной части. В соответствии с проводимостью кристалла выпускаются устройства, имеющие p-канал и n-канал.

Электрические или электронные компоненты, представленные конденсатором, в отличие от транзисторов включают в себя пару проводниковых обкладок, разделенных диэлектрическим слоем.

Существует огромное количество разновидностей конденсаторных приборов, которые, чаще всего, различаются материалом обкладок и видовыми особенностями диэлектрика:

• бумажного и металлобумажного типа;
• электролитические разновидности;
• полимерного или пленочного типа;
• керамического типа;
• с наличием диэлектрика воздушного типа.

Виды транзисторов

Кроме всего прочего, конденсаторные устройства могут быть полярными и неполярными. Второй вариант используется для обеспечения периодического, непродолжительного включения в цепь с переменными токовыми показателями. Полярные электролитические конденсаторы обладают значительно меньшими размерами, чем неполярные устройства с аналогичной емкостью.

Если все транзисторы отвечают за протекание тока в соответствии с управляющим сигналом, то конденсаторы накапливают и затем отдают электрический ток, поэтому часто применяются для выравнивания скачков напряжения.

Контроллер, пуль ДУ

Если осветительный прибор успешно включается посредством коммутационной аппаратуры, а на пульт управления не реагирует, значит, проблема кроется в его поломке. Вместо нерабочего пульта, следует по возможности задействовать другой

Чтобы определить, работает ли контроллер, нужно демонтировать его и проверить мультиметром напряжение на выводах. Прибор должен показать 220В, в противном случае придется разбирать этот блок.

В этом случае нужно удалить этот элемент и припаять аналог с эквивалентными параметрами.

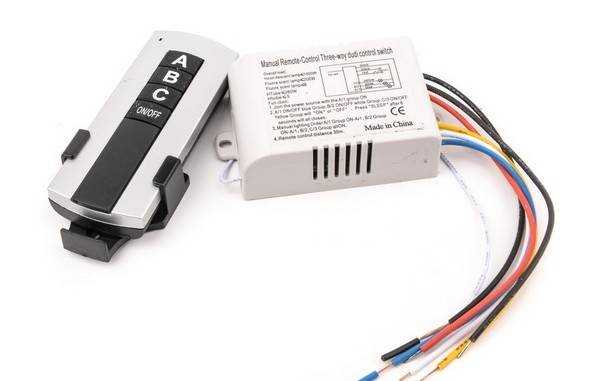

Контроллер и пульт управления

Есть и другая распространенная проблема. Со временем участок крепления реле теряет функциональность. Причин тому две: большие пусковые токи, невысокое качество пайки. Решить проблему также можно, самостоятельно заменив реле или восстановив его на своем месте, но с более качественной пайкой.

Проверка светодиодов

Чтобы определить, почему не работает люстра, часто приходится проверять блоки осветительных элементов, один из которых состоит из диодных излучателей

Их легко самостоятельно установить в разъемы, важно соблюдать при этом полярность. Излучатели соединены последовательно. Это обычно приводит к тому, что все они перестают гореть, когда выходит из строя всего один диод

Проверить работоспособность источника света можно с помощью тестера

Это обычно приводит к тому, что все они перестают гореть, когда выходит из строя всего один диод. Проверить работоспособность источника света можно с помощью тестера.

https://youtube.com/watch?v=b_mP0UTJWQc

При замене следует подбирать излучатели с аналогичными параметрами, так как в противном случае блок питания не выдержит возросшей нагрузки. Осветительный прибор с пультом управления часто не работает по причине сгоревшего питающего элемента светодиодного блока, что легко проверить, подключив этот узел напрямую к сети 220В.

Галогенные лампы

Если не горят источники света, причины может быть всего две: перегорели сразу все лампы, что маловероятно, или требуется замена блока трансформатора. Подключив данный узел к выделенному источнику питания 220В, можно наверняка узнать, почему не включается свет. Если ни одна из ламп не горит, вероятнее всего, проблема кроется в неисправности питающего элемента. Подтвердить данную версию можно, проверив лампы.

В случае, когда выяснилось, что источники света не горят по причине выхода из строя блока трансформатора, его можно демонтировать. На замену подбирается аналог с эквивалентными параметрами

На протяжении всех работ следует осторожно обращаться с галогенными лампочками

Их особенность заключается в том, что при попадании на поверхность колбы любых загрязнений после включения осветительного прибора с пультом управления на данном участке происходит выгорание вещества. А это, в свою очередь, приведет к перераспределению температуры по поверхности лампы, в результате она перегорит. Поэтому замена источника света данного типа должна производиться при непрямом контакте с колбой: с применением салфетки, ткани без ворса.

Где искать запчасти?

Если осветительный прибор с пультом управления не включается и требуется выполнить ремонт, наверняка в процессе выяснится, что некоторые элементы основных узлов необходимо заменить. При отсутствии большого опыта в подобных работах возникнет вопрос, где можно приобрести нужные детали. Здесь многое зависит от того, какие именно запчасти требуется найти.

Например, мелкие элементы схем, типа реле, конденсаторов можно искать как на радиорынке в своем городе, так и в специализированных магазинах. Как правило, стоит большинство подобных деталей дешево.

Таким образом, осветительные приборы, оснащенные пультом ДУ, делают жизнь проще. Их преимущество еще и в том, что в случае поломки вполне реально отремонтировать изделие. Для этого, конечно, придется немного потрудиться, так как нужно будет проверить несколько блоков, источники света, качество соединения, полярность подключения и некоторые другие моменты. Но при наличии небольшого опыта реально справиться самостоятельно.

Почему мигает светодиодный светильник и что делать в этом случае

Для того чтобы понять почему мигает светодиодная люстра, а такая ситуация возможна даже в выключенном состоянии, необходимо разобраться в том что представляет собой данный тип ламп.

В цоколе ламп этого типа присутствует электронный блок управления с диодным мостом, на который через предохранитель поступает переменный ток напряжением 220 В, а на выходе образуется постоянный ток с определенной пульсацией, негативно влияющей на работу изделия. Для устранения, или, как говорят, «сглаживания» пульсации в качестве фильтрующего элемента установлен конденсатор. Вот он и является причиной мигания выключенной светодиодного светильника.

Наиболее часто ситуация когда моргает выключенная люстра на светодиодных лампах встречается при установке выключателя оснащенного подсветкой. При выключении, через светодиод индикации проходит небольшой ток, который обеспечивает свечение, при этом цепь замкнута через лампочку, что приводит к зарядке конденсатора. Набрав определенную емкость, конденсатор пытается запустить лампу, но этого хватает только на один раз и полноценного включения не происходит. Ну а дальше процесс повторяется.

Самый простой вариант избавится от мигания люстры в таком случае, это просто удалить индикатор из корпуса. Есть еще одно решение, при котором параллельно лампе, подключается сопротивление. Оно принимает на себя нагрузку и предотвращает мигание светодиодной лампы. Если нет особого желания заниматься пайкой и лезть в конструкцию светильника, можно вместо одной светодиодной лампы поставить лампу накаливания небольшой мощности, вольфрамовая спираль которой будет исполнять роль резистора.

Иногда перед этими сложными операциями достаточно проверить схему установки выключателя. Неправильный монтаж, когда выключатель разрывает нулевой провод, также может являться причиной, почему мигают светодиодные лампы в люстре.

В заключение отметим, что постоянное мигание ламп в люстрах или других осветительных устройствах, значительно сокращает срок их эксплуатации. И если своевременно не выявить причины, то изделие выйдет из строя раньше, чем заявлено производителем.

Товарисчи, выручайте! Ребенок несколько раз включил и выключил выключатель и тепере при вкл выключателя лампа начинает хаотично моргать, сам еще даже не разбирал, да и ума не приложу с чего начинать, мож контакт плохой? Видео прлагаю:

https://youtube.com/watch?v=-vFwzH5x5Ck

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Как отремонтировать хрустальную люстру?

Если вопрос заключается в том, почему хрустальная люстра не горит, то ответ на него можно получить, следуя общим инструкциям. Если ремонт хрустальных люстр необходимо по причине откола его составного элемента, то здесь существует пара моментов.

Восстановить первозданный вид хрусталя можно только у специалистов. В домашних условиях трещина будет видна. Супер клей в данном случае не поможет. Выбор умельца должен пасть на силикатный клей. Перед тем, как приступить к ремонту, поверхность хрусталя необходимо помыть и тщательно просушить. Далее рекомендуется обезжирить места, на которые будет наноситься клеящее вещество. После этого нанести силикатный клей и соединить поверхности. Излишки средства рекомендуется сразу же убрать и оставить хрусталь на пару часов.

Отремонтировать люстру может каждый мужчина в домашних условиях, главное, обладать минимальными навыками и не лениться.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

• Не реагирует на пульт;
• Не реагирует на стационарный выключатель;
• Не светятся определённое количество светодиодов или галогенных ламп;
• Выполняются несколько команд с пульта и перестаёт реагировать на команды;
• Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

• Проверка батареек;
• Проверка дорожек платы пульта;
• Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.
