Размеры биметаллических радиаторов отопления: высота, глубина, межцентровое расстояние

Ширина алюминиевого радиатора

Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.

Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.

При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.

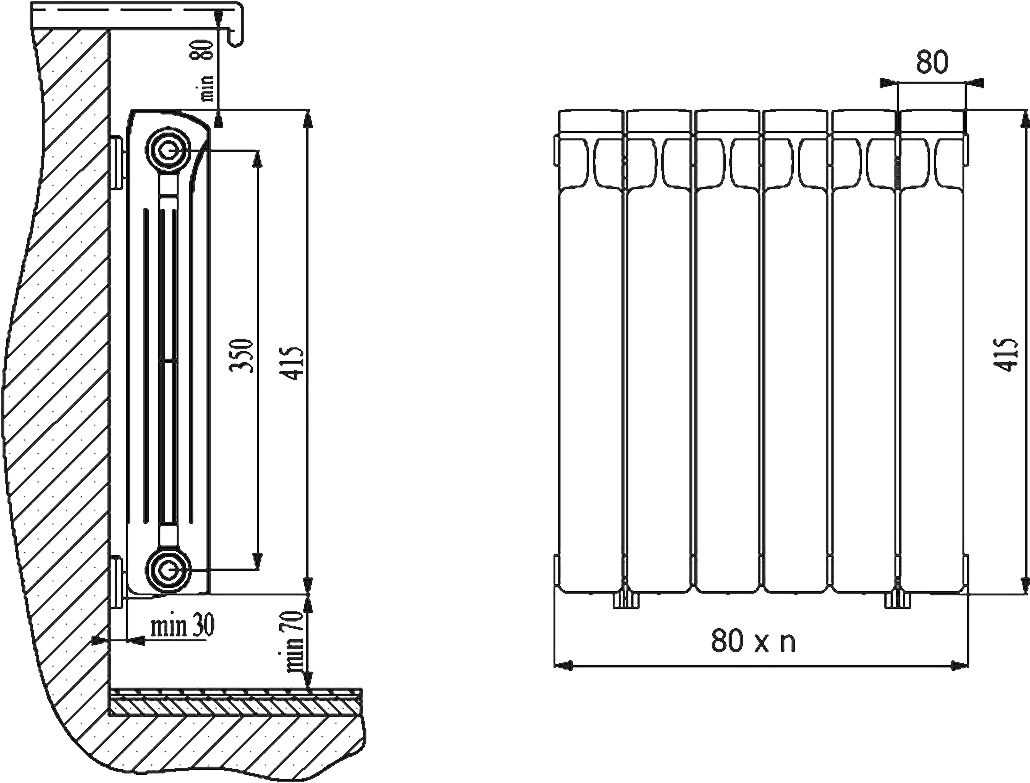

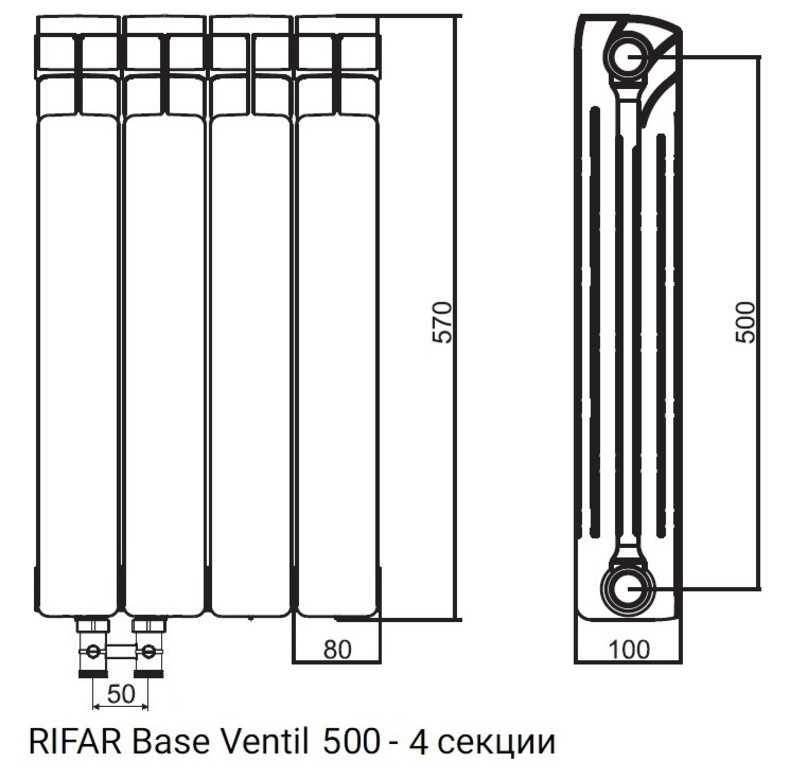

То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.

Срок службы 25 лет

Алюминиевые радиаторы – это элегантные и легкие приборы отопления, они обладают высокой теплоотдачей и очень востребованы на российском рынке. Именно их часто выбирают оптовые покупатели.

Алюминиевые радиаторы часть тепла (примерно 50%) отдают в ходе излучения, остальную часть – посредством конвекции. Для отопления помещений они будут наиболее эффективны. Внутри секции радиатора расположены дополнительные тонкие ребра (оребрение) – это повышает теплоотдачу прибора за счет увеличения эффективной площади теплосъема до 0,5 кв. м. В секциях находится небольшой объем воды, благодаря чему алюминиевые радиаторы могут хорошо регулироваться с помощью термоголовок. Тепловая инерция таких радиаторов невысока, и изменения в работе термоклапана будут заметны через 7-10 минут, что позволит сэкономить тепловые ресурсы на 20-30 %.

Высокая теплопроводность алюминия обеспечивает высокую теплоотдачу. Это, в сочетании с оптимальной ценой, дало алюминиевым радиаторам отличное конкурентное преимущество. Однако не обходится без минусов – такие радиаторы подвержены коррозии, происходят различные химические реакции внутренних стенок радиатора с щелочными или кислотными теплоносителями центральных систем отопления. Современные радиаторы проходят дополнительную многоэтапную антикоррозионную защиту, что существенно уменьшает скорость коррозии.

Длина и мощность радиаторов варьируются в зависимости от количества используемых секций. Межосевое расстояние составляет 350 или 500 мм – это позволяет подобрать радиаторы под разные архитектурные особенности помещений (учитывая ширину проемов, высоту ниш, глубину подоконников и т.п.). Каждая секция имеет верхний и нижний коллекторы, которые соединены с помощью вертикального канала, и оребрение, положительно влияющее на теплоотдачу. Многие алюминиевые радиаторы производятся в Италии, а итальянские производители придают особое значение дизайну, поэтому всегда можно подобрать модель по своему вкусу и для любого интерьера. Удачные теплофизические свойства позволяют производить алюминиевые изделия практически любого дизайна. В ситуации с коррозией помогает оксидная пленка, которая образуется на поверхности алюминия и химически не активна, а также дополнительная антикоррозионная подготовка радиаторов.

Таким образом, можно выделить следующие достоинства алюминиевых радиаторов:

— оптимальная цена; — высокая теплоотдача; — большая площадь проходного сечения межколлекторных трубок; — элегантный дизайн; — малый вес секции; — высокое рабочее давление.

Есть и недостатки у таких радиаторов:

— возникновение коррозии при некачественном теплоносителе в центральных системах отопления; — необходимость удалять воздух из верхнего коллектора с помощью воздухоотводного клапана.

Среди популярных производителей алюминиевых радиаторов выделяются следующие:

Brixis (Италия)

Tenrad (Германия)

Radena (Италия)

Warma (Китай)

Maxterm (Китай)

October (Китай)

Evolution (Китай) – радиаторы, предназначенные для отопления жилых, административных помещений и коттеджей. Отдельные секции также изготавливаются методом литья под давлением и собираются с помощью стальных ниппелей. Радиаторы Evolution – это качественные радиаторы по низкой цене. Теплоотдача одной секции составляет 170 Вт, рабочее давление – 16 атм., производитель дает гарантию на продукцию – 10 лет.

Представленные на нашем сайте алюминиевые радиаторы можно купить оптом в Екатеринбурге, Тюмени, Сургуте, Челябинске и других городах УрФО. Надеемся, что стоимость и сроки поставки Вас приятно удивят.

голоса

Рейтинг статьи

Характеристики радиаторов отопления

Покупая радиаторы отопления, вы можете ознакомиться с их характеристиками в технической документации. Они помогают оценить достоинства и недостатки приборов, подобрать лучший вариант для установки. Рассмотрим, что означают такие показатели, как номинальный тепловой поток, межосевое расстояние радиаторов отопления и другие, и на что они влияют.

Особенности конструкции

Например, чугунные радиаторы могут иметь различные особенности конструкции, от которых зависят все характеристики прибора. Конструкция может быть одноканальной, двухканальной и трехканальной. От вида зависит масса, емкость секции и стальные показатели эффективности радиатора.

Масса и емкость секции

В целом масса радиатора не влияет на его технические характеристики, но влияет на эксплуатационные, ведь масса радиатора отопления с межосевым расстоянием 300 будет гораздо меньше, чем радиаторы отопления 500 мм. Чем больше масса радиатора отопления, тем сложнее его монтировать. Например, тяжелые чугунные батареи тяжелее, поэтому их трудно транспортировать, собирать. Если требуется ремонт батареи или ее очистка, снять секцию более проблематично.

Среди характеристик радиатора может быть указана емкость секции. Для эффективности этот показатель не так важен сам по себе, как то, что большая емкость означает и большую поверхность, с которой снимается тепло. Но также увеличение емкости радиатора влияет на его способность противостоять действию скачков водяного давления. Более узкие участки системы испытывают большие нагрузки и при недостатке прочности могут выйти из строя.

Площадь нагреваемой поверхности и мощность

Общая интенсивность теплового потока прямо зависит от того, с какой площади он снимается. Чем больше в радиаторе ребер, секций и других особенностей, увеличивающих площадь поверхности, тем больше тепла исходит от него.

Мощность, или номинальный тепловой поток секции – показатель для расчетов, которые необходимо сделать, чтобы собрать прибор, достаточно мощный для обогрева помещения. В норме этот показатель определяется в результате тепловых испытаний. Условия, создаваемые при испытаниях – разница в температуре теплоносителя и внешней среды (температуры воздуха) в 70°С, расход теплоносителя 0,1 кг/с, барометрическое давление 1013,3Гпа. Испытывается радиатор в сборе, затем высчитывается номинальная мощность одной секции.

Максимальное рабочее и испытательное избыточное давление

Зная давление в вашей системе отопления по показаниям приборов или по информации из обслуживающей организации, вы можете определить значение испытательного давления радиатора. Оно должно быть на 1-2 атмосферы выше опрессовочного. Необходимо сопоставить давление, которое указано в документах на прибор, и давление, которое есть в водяной системе. Разница должна быть около 2 атмосфер.

Восприимчивость к качеству теплоносителя

В технической документации вы можете найти информацию, с какими теплоносителями может работать радиатор. Наиболее требовательными к значению кислотно-щелочного баланса являются алюминиевые радиаторы. Этот показатель для них 7-8 рН. Обладая низкой коррозийной стойкостью, такие приборы при нарушении условий эксплуатации быстро выйдут из строя.

Также может быть указано, для какой температуры теплоносителя предназначается данный прибор.

Если по системе отопления течет теплоноситель с небольшой скоростью, это способствует скоплению загрязнений и постепенному забиванию радиаторов. Чем более шероховатая поверхность внутренней части радиатора, чем больше соединений и углов, тем более склонен прибор к засорению. Наличие засорений неблагоприятно отражается на эффективности прибора, снижая теплоотдачу. Восстановить производительность радиатора можно путем его промывки. В этом значительно выигрывают легкие алюминиевые или биметаллические разбирающиеся конструкции. Они значительно легче поддаются обслуживанию.

Габариты и тип подключения

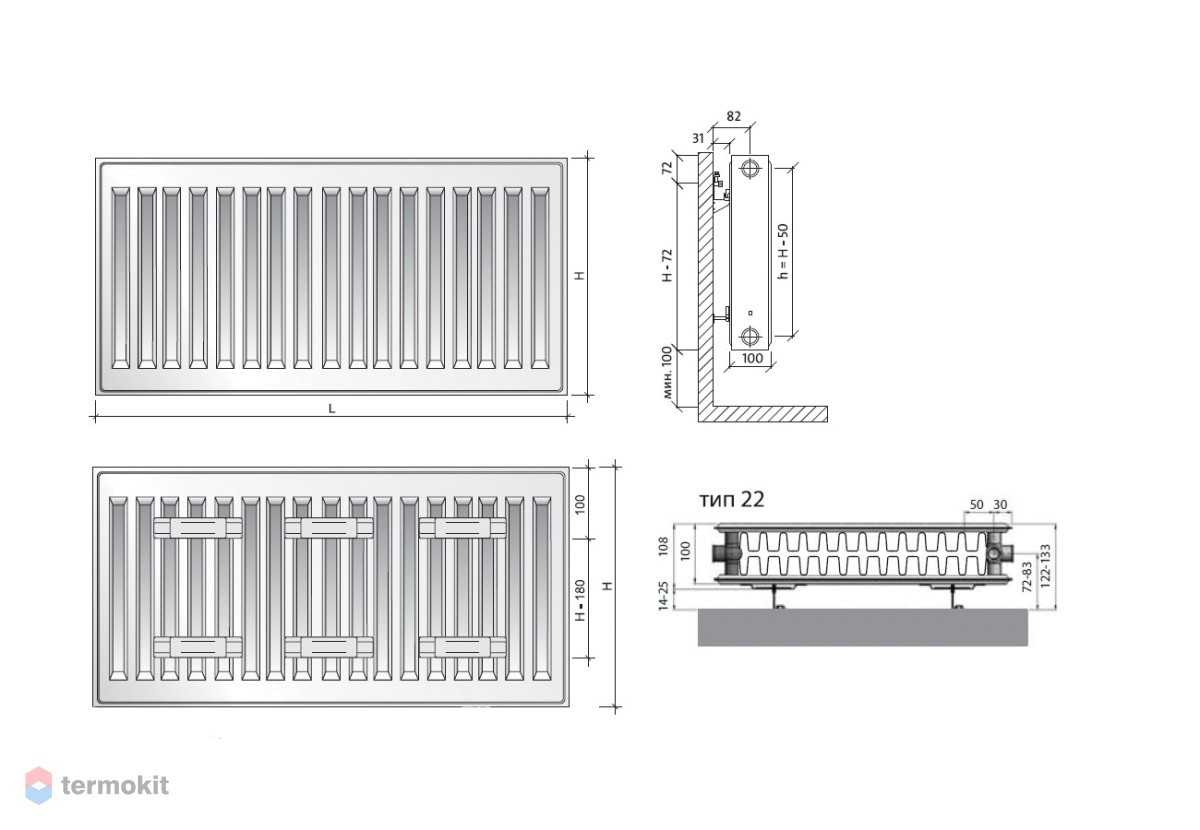

Так как радиаторы чаще всего изготавливают прямоугольной формы, среди габаритных размеров радиаторов отопления указываются высота, ширина, глубина секции. Среди габаритных размеров отличают межосевое значение, по которому определяется высота радиатора. Например, радиаторы отопления 350 мм этого значения один из наименьших размеров. Однако для некоторых интерьеров или для небольшого расстояния под окнами они являются единственным допустимым решением.

Радиаторы могут изготавливаться с нижним подключением или с боковым. Так как нижнее подключение удобно тем, что в этом случае можно поставить терморегулирующий вентиль, стоимость радиатора с нижним подключением будет выше.

Лучшие известные производители и модели: характеристики и цены

Немецкая фирма Bosch производит радиаторы под маркой Buderus в России в городе Энгельс. Продукция полностью соответствует ГОСТу. Владельцы отмечают в отзывах широкий выбор изделий по размерам. Батареи этой фирмы хороши тем, что у них нет деления на фронт и тыл. Конфигурация без задней планки позволяет монтировать батарею любой стороной.

Высота прибора не рекордная, но достаточно небольшая – 300 мм, длина – 400-3 000 мм. Тепловая мощность зависит от размера батареи и температуры теплоносителя. Эти показатели бывают в пределах 136-15 083 Вт. Радиаторы рассчитаны на принудительный способ циркуляции. Также среди достоинств можно отметить хорошее и надежное покрытие, доступные цены, ниже, чем у зарубежных, не локализированных поставщиков.

Из недостатков можно отметить разве что отсутствие еще более низких моделей высотой 200 мм, довольно слабые кронштейны и трудности очистке от пыли.

Эта швейцарская компания с производством в Германии, выпускает широкий ряд радиаторов, которые используются в различных местах. Владельцы в отзывах отмечают широкие возможности использования батарей в дизайнерских проектах. Им также нравится большой выбор изделий по длине. Kermi FKO 22 200 относится к лучшим радиаторам производителя, поскольку сочетают в себе оптимальную эффективность и проверенное временем качество.

Также стоит отметить стойкое и качественное покрытие по технологии (КЭФ) – наиболее эффективной и экологичной на сегодня. Выпускаются длиной от 600 до 2 600 мм, мощностью 510-2 210 Вт. Рабочее давление – 10 бар. Из недостатков можно отметить лишь высокие цены.

Финский бренд выпускает стальные радиаторы с 50-х годов прошлого столетия. Радиаторы имеют высоту 200 мм, длину 600-3 000 мм. Особенностью является универсальный тип подключения, радиаторы имеют два нижних и четыре боковых присоединительных отверстия с внутренней резьбой. Уже в базовой комплектации имеется терморегулятор. Под заказ возможно исполнение в любом цвете. В целом, приборы известны как надежные и беспроблемные.

Тепловая мощность, в зависимости от длины, находится в пределах от 589 до 2 942 Вт. Максимально допустимое рабочее давление – 10 бар. Толщина стали соответствует EN-442, т.е. равна 1,2 мм, что достаточно, но уступает некоторым моделям с толщиной 1,4 мм. Из недостатков лишь высокие цены на приборы.

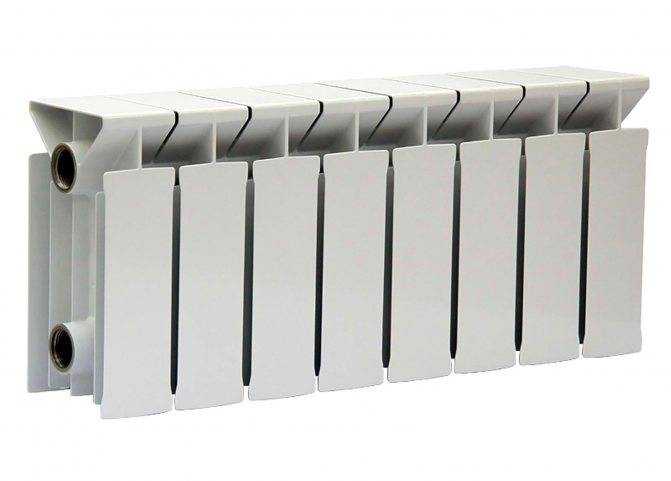

Биметаллические радиаторы отопления с межосевым расстоянием 150 мм, однако полной высотой 250 мм. Отличаются продуманной формой вертикального и горизонтального коллекторов, которые представляют собой широкий эллипс, это позволяет сильно уменьшить гидравлическое сопротивление. Также из особенностей стоит отметить толщину стенок – 1,9 мм. Объем теплоносителя в радиаторе крайне мал (0,13 л на секцию).

Максимальное рабочее давление – 25 атм., теплоотдача на 1 секцию – 120 Вт. Всего может быть от 6 до 16 секций, длина прибора при этом до 1 184 мм

Обратите внимание, что диаметр резьбового соединения у радиатора нестандартный – 1

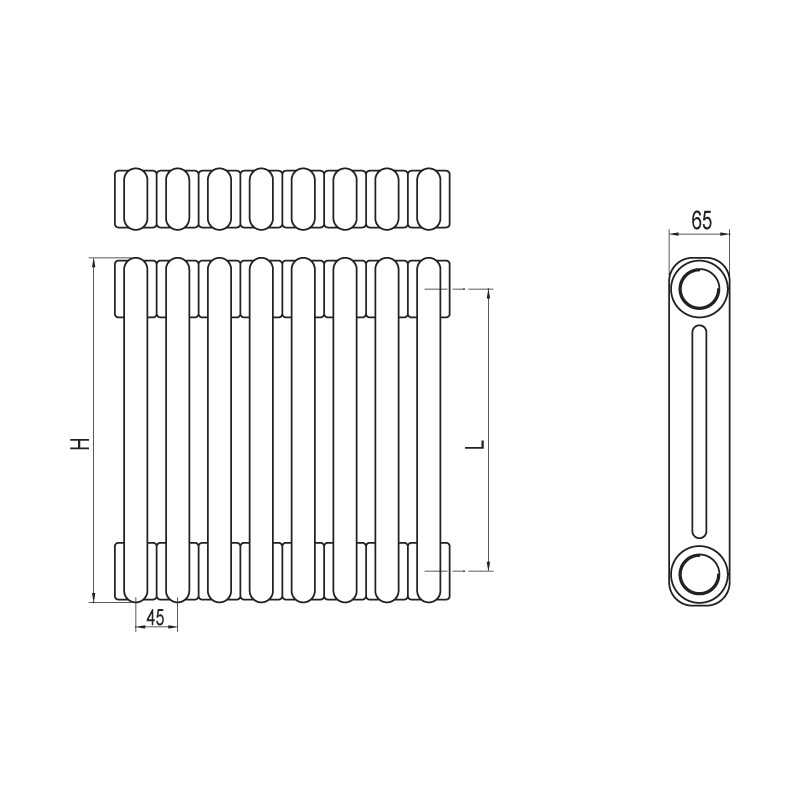

Российские стальные трубчатые батареи под этой маркой имеют горизонтальное положение теплопроводящих профилей. В производстве использованы последние технологии и качественные материалы. Поэтому изделия отличаются высокой прочностью и долговечностью. Стоит отметить и крайне привлекательный дизайн, радиаторы могут быть исполнены в любом цвете стандарта RAL. Компания не экономит на количестве материалов. Толщина стенок труб составляет 2,5 мм.

Ширина батареи – 750 мм, в данном низком варианте всего 4 секции с суммарной теплоотдачей 366 Вт. Конструкция рассчитана на рабочее давление до 16 атм., что позволяет установить радиаторы в любую закрытую систему. В зависимости от вариации исполнения, возможно как нижнее, так и боковое подключение. При всех преимуществах это одни из самых недорогих трубчатых приборов отопления, недостатки обнаружить довольно трудно.

Еще одна стальная трубчатая модель с горизонтальными секциями от финского концерна, но с производством в Германии. Привлекательные по дизайну, могут быть окрашены в любой цвет, не вызывают вопросов касательно надежности, однако по техническим характеристикам несколько уступают предыдущим Grey Z. При ширине 700 мм теплоотдача составляет 319 Вт, что в пересчете на кВт/м – меньше. Ниже и допустимое рабочее давление – 10 атм., поэтому радиаторы подходят не во все системы отопления многоквартирных домов.

Возможно как нижнее, так и боковое подключение. Помимо более низких технических характеристик, недостатки найти трудно, да и цены на них еще ниже, чем в случае с Loten Grey Z.

Стоимость: 7 800 руб.

Схемы подключения по СНиП

Перед началом монтажа, не обращая внимания на то, где выполняется установка: на кухне, в жилых комнатах, подключение батарей на площадке между этажами или утепляется прихожая – следует выбрать необходимую схему подключения. Для рассмотрения представлены несколько вариантов.

Нормы и правила

Боковое подключение

В большинстве случаев осуществляется боковое подключение, способствующее достижению максимальной теплоотдачи отопительных батарей. При этом требуются минимальные траты на прогрев помещения. Принцип установки представленного варианта заключается в том, что подводящая труба подсоединяется к верхнему патрубку секции, а отводящая – соответственно к нижнему патрубку. При подключении таким образом трубы будут находиться на одной стороне отопительного радиатора.

Диагональное подключение

Обозначенный метод подключения предусмотрен для крепления батарей, имеющих большую длину. В данном случае подсоединяется подводящая труба к верхнему патрубку, а отводящая – к нижнему патрубку, который располагается на противоположной стороне радиатора. В результате осуществляется максимальное нагревание радиатора по всей его длине.

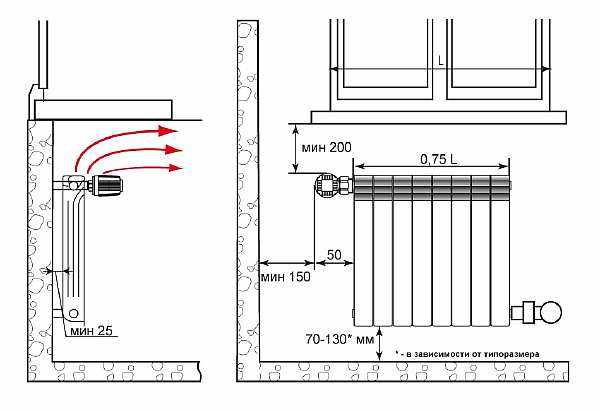

Дистанция от пола

Нижнее подключение

Используется такой метод подключения для нагревающих систем, располагающихся под полом. Единственным недостатком представленного варианта является снижение КПД приблизительно на 5–15 %, если сравнивать с боковым подключением радиаторов.

В спальне

Все нормативы зафиксированы в СНиП. Необходимо придерживаться обозначенных правил и рекомендаций, соблюдая требуемое расстояние между радиатором и стеной. При монтаже батарей даже без привлечения специалистов не должно появиться никаких проблем, но все же такую работу лучше доверить профессионалам.

Радиаторы отопления алюминиевые размеры секции

Сегодня в каждом доме и квартире присутствуют радиаторы отопления. Чугунные радиаторы нашли широкое применение благодаря своей эффективности, долговечности и большому коэффициенту теплоотдачи. Однако со временем они забиваются ржавчиной и илом, который попадает в отопительную систему через трубы. Такой недостаток значительно снижает эффективность чугунных радиаторов. Именно по этой причине радиаторы отопления алюминиевые пришли на замену чугунным

Радиаторы отопления алюминиевые размеры секции необходимо выбирать исходя из следующих факторов:

1. Площадь помещения;
2. Расчетная мощность секции;
3. Коэффициент теплоотдачи;
4. Доступность свободного пространства для монтажа.

Что такое секция алюминиевого радиатора?

Секция (радиатора отопления) представляет собой двутрубчатую алюминиевую конструкцию, которая для улучшения термопереносаоребреннаяметодами конвекции и излучения. Секция является наименьшим конструктивным элементом радиатора отопления.

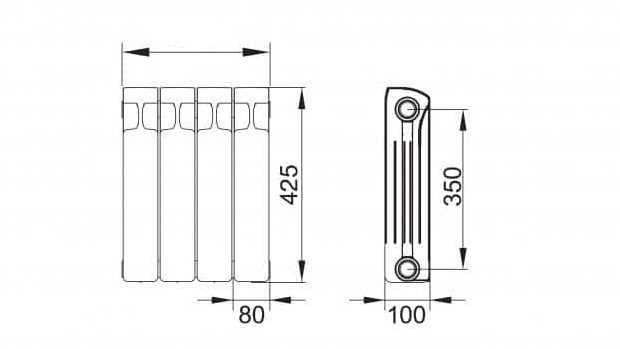

Доступные размеры секций алюминиевых радиаторов:

1. Ширина секции — 80 мм;
2. Высота секции — 350, 500, 600, 700 мм;
3. Глубина секции – 80, 95 мм;

Рабочее давление алюминиевых секций может достигать 16 бар.

Для того чтобы правильно выбрать и размер секций алюминиевых, необходимо выполнить расчет мощности радиатора. Как правило, данное значение указывается заводом изготовителем на каждой из доступных моделей алюминиевых радиаторов. Также существует простая и эффективная формула для расчета требуемого количества радиаторных секций:

S – площадь обогреваемой комнаты (помещения);

Р – мощность секции алюминиевого радиатора;

К – количество секций;

100 – значение 100 Ватт на 1 кв.м. при стандартной высоте потолка в помещении 2.7 метра.

При расчете и выборе размера секции алюминиевого радиатора необходимо учесть, что запас мощности должен составлять как минимум 20%.

На сегодняшний день представлены алюминиевые секции разных размеров следующих знаменитых производителей:

Алюминиевые радиаторы отопления – безупречное качество, высокая эффективность и универсальность.

Очень важная тема. Особенно сегодня, когда разновидностей радиаторов много, а выбор приходится делать самой, так как абсолютно доверить этот выбор кому-либо просто опасно. Не рванет ли кипятком где-нибудь посреди зимы! Такие легкие и изящные, что с непривычки кажутся ненадежными. Хотя красиво. Вот и изучаю все, что есть в интернете. Вы хорошо прописали расчеты по количеству секций и теплоотдаче. Полезно. Я при замене радиаторов заказала поставить шаровые вентили на все трубы. Чтобы если что сразу перекрыть горячую воду. Так я подстраховалась.

Медно-алюминиевые радиаторы

Этот тип радиаторов и конвекторов при малых размерах отличается большой теплоотдачей. Обычно это медная труба, на которой закреплены алюминиевые пластины. Это устройство спрятано в стальной окрашенный кожух (иногда встречаются из нержавеющей стали). Большая часть представленных на рынке производителей выпускает низкие медно-алюминиевые радиаторы:

• «Термия» — высота от 200 мм, подключение нижнее и боковое.
• Regulus-sistem — все модели высотой от 215 мм;
• «ИзоТерм» — от 215 мм;
• Mars — секционного типа с высотой от 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте тут.

На фото медно-алюминиевые радиаторы Regulus-sistem

Достоинства, недостатки

Плюсом такого типа низких радиаторов является довольно большая теплоотдача при небольших размерах (радиатор 200мм*400мм выдает 240 Вт). Второе хорошее свойство — медь не требует наличия закрытой системы, а Ph должен быть в пределах 7-9. Довольно высокое рабочее давление — 16 Бар.

Но, несмотря на такие характеристики, ставить в системы с централизованным отоплением не рекомендуется: если сама медь и мало реагирует на качество теплоносителя, то он разъедает припой и течи появляются в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее попросту стирают (медь — мягкая и постепенно стачивается, и это — один из главных ее недостатков). Еще один недостаток — высокая цена, а также скрипы и шорохи, которые возникают при остывании и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши, пока нет).

Внутри медно-алюминиевых радиаторов стоит такая или похожая конструкция

Область применения

И снова эти радиаторы хорошо будут стоять в индивидуальных системах (с принудительной циркуляцией). Но разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований по теплоносителю и рабочему давлению. Также необходима установка фильтра на входе.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.
