Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

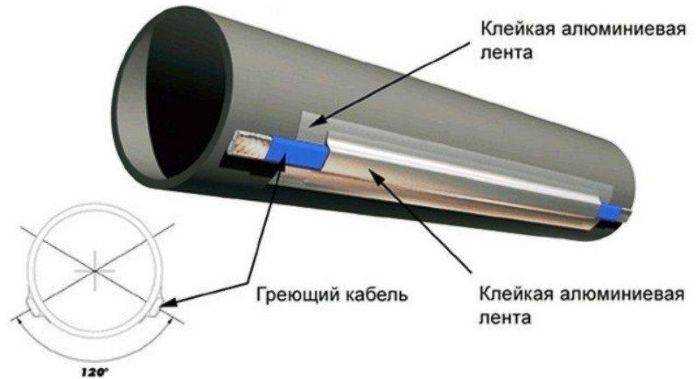

Технического назначения – он применяется для обогрева водопроводных труб снаружи;
С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

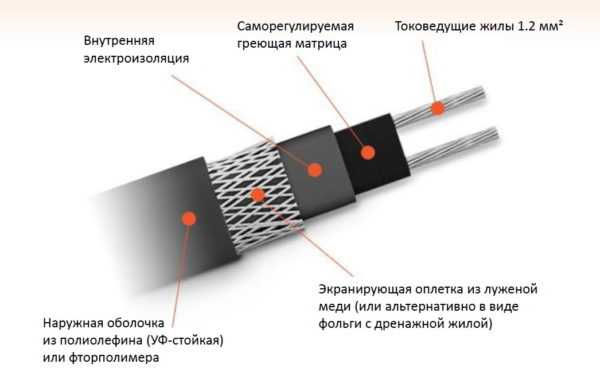

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

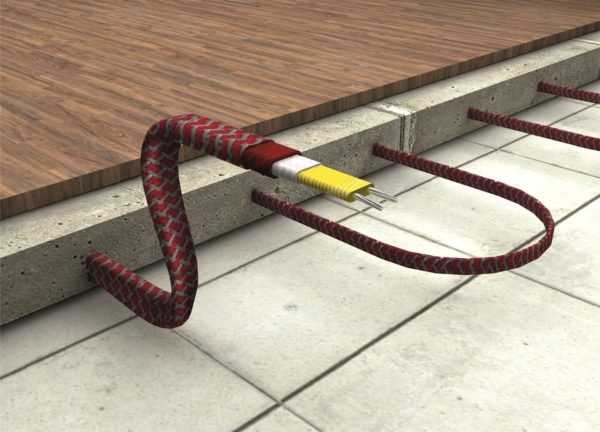

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Пример с водопроводом

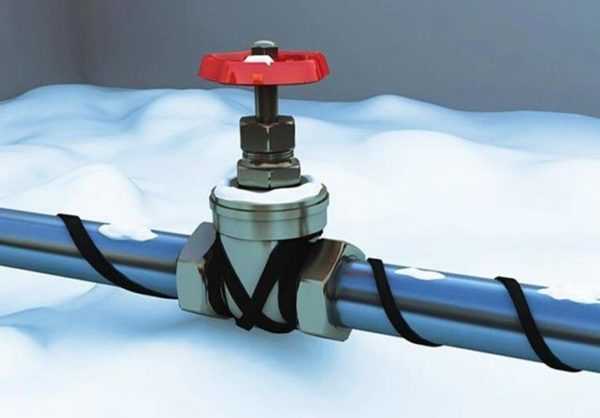

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

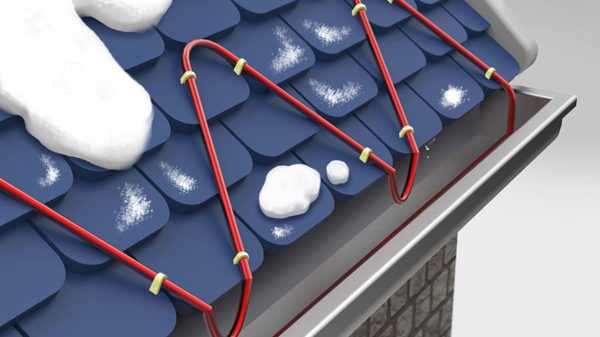

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

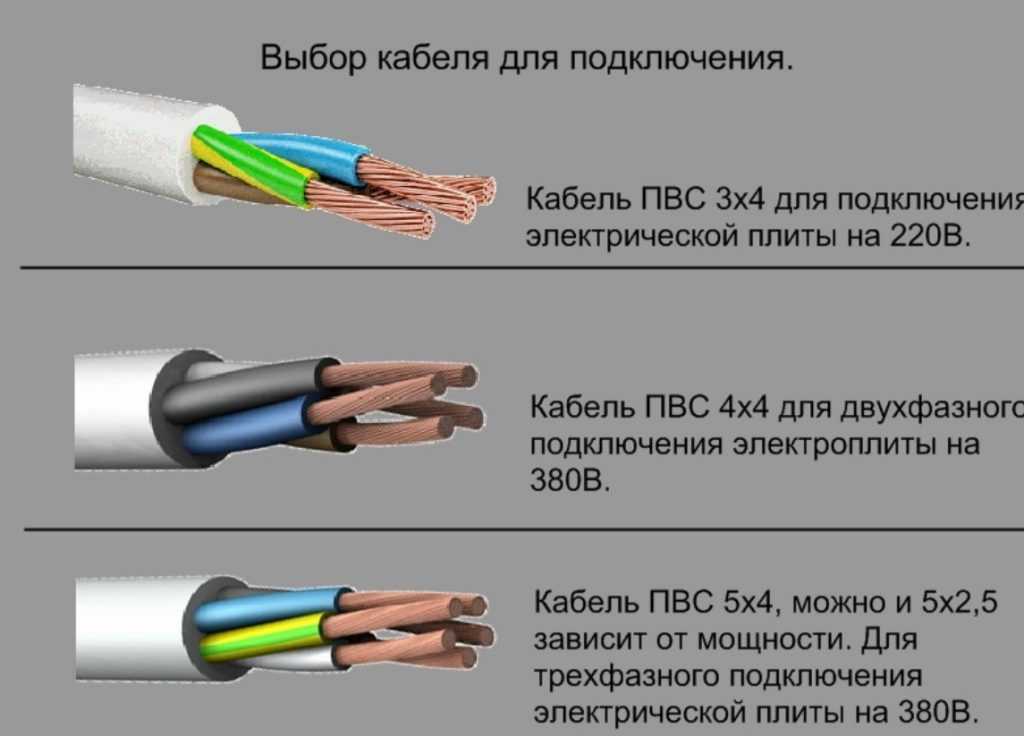

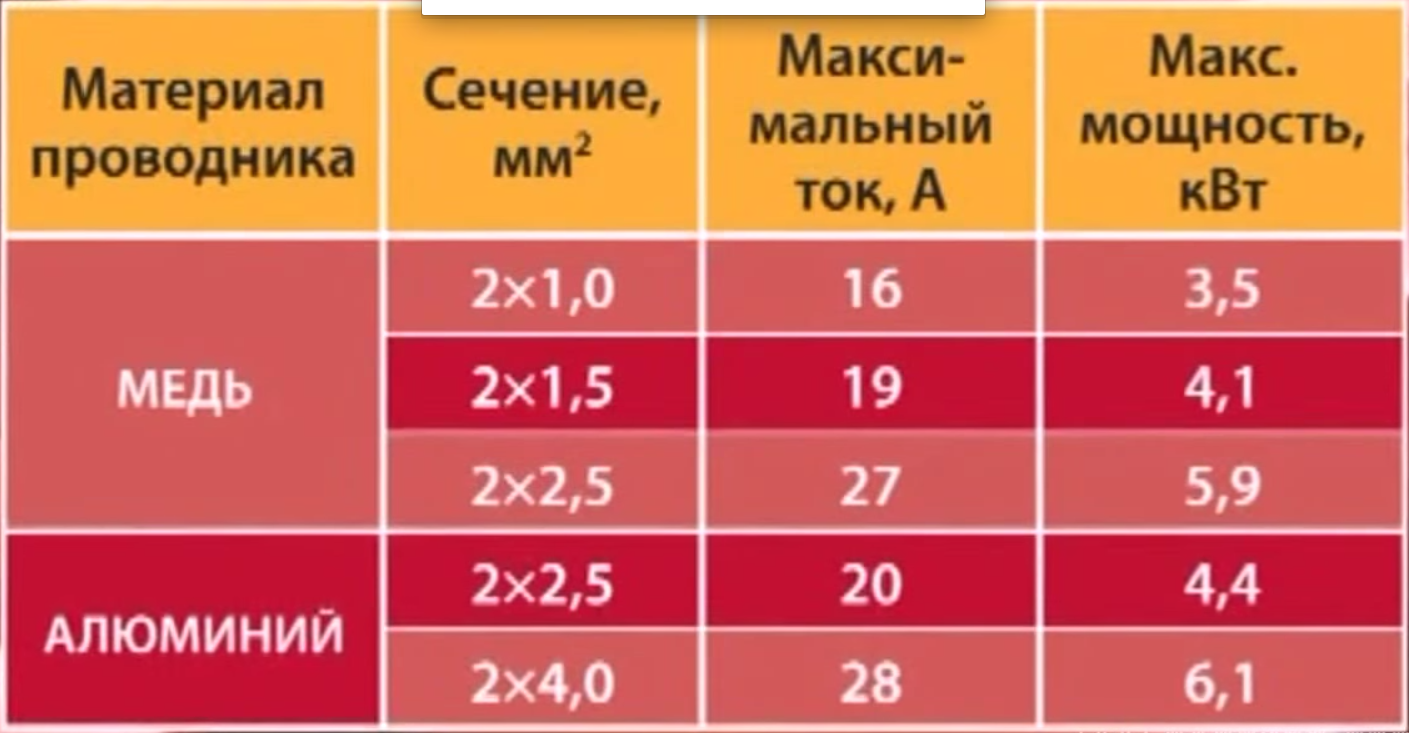

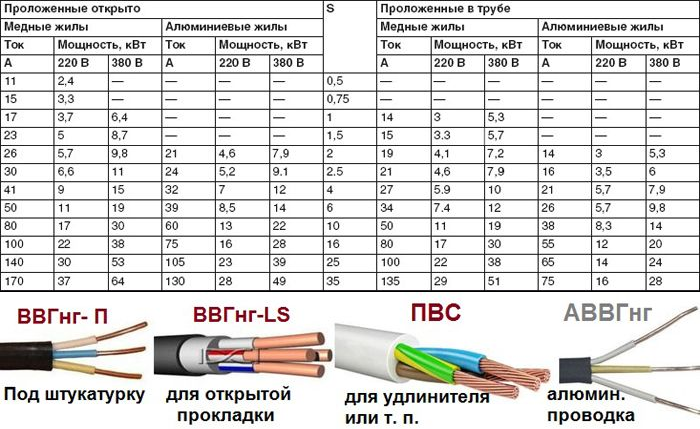

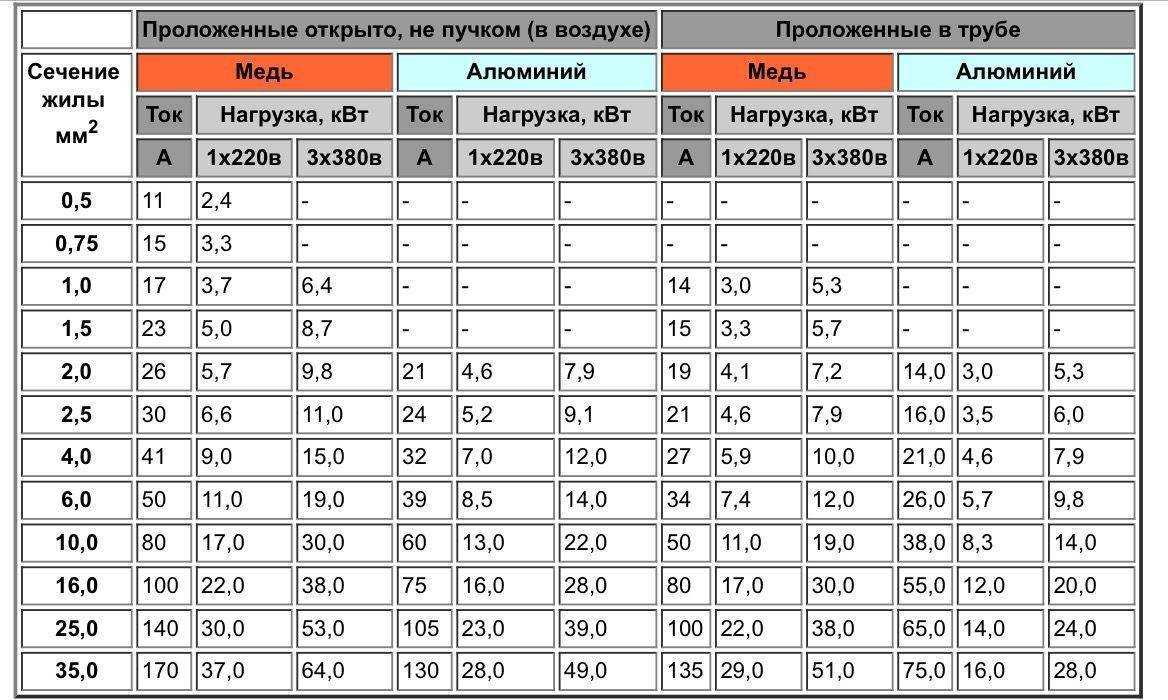

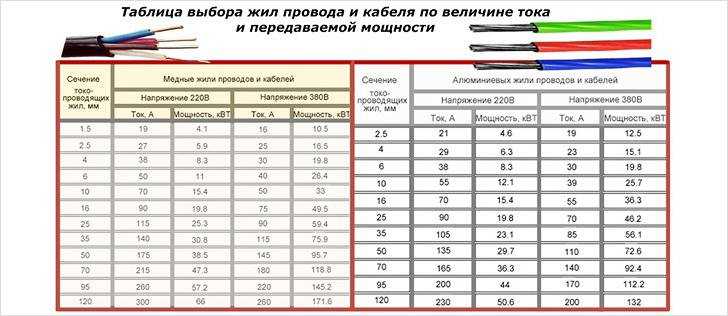

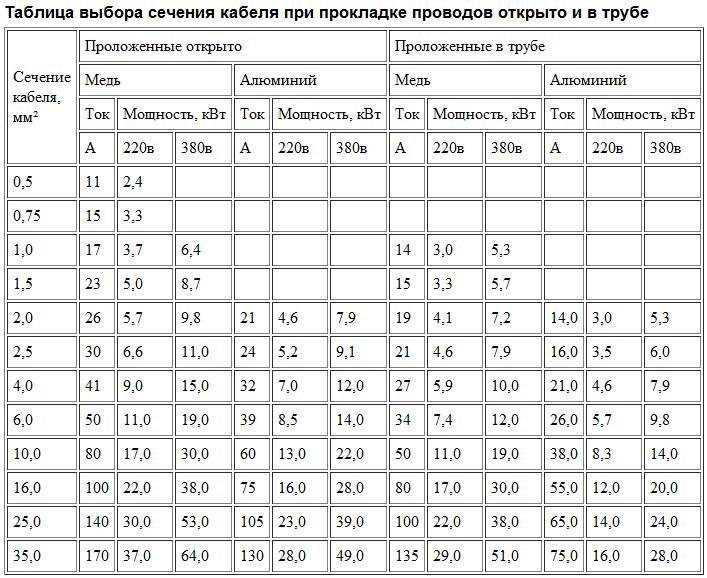

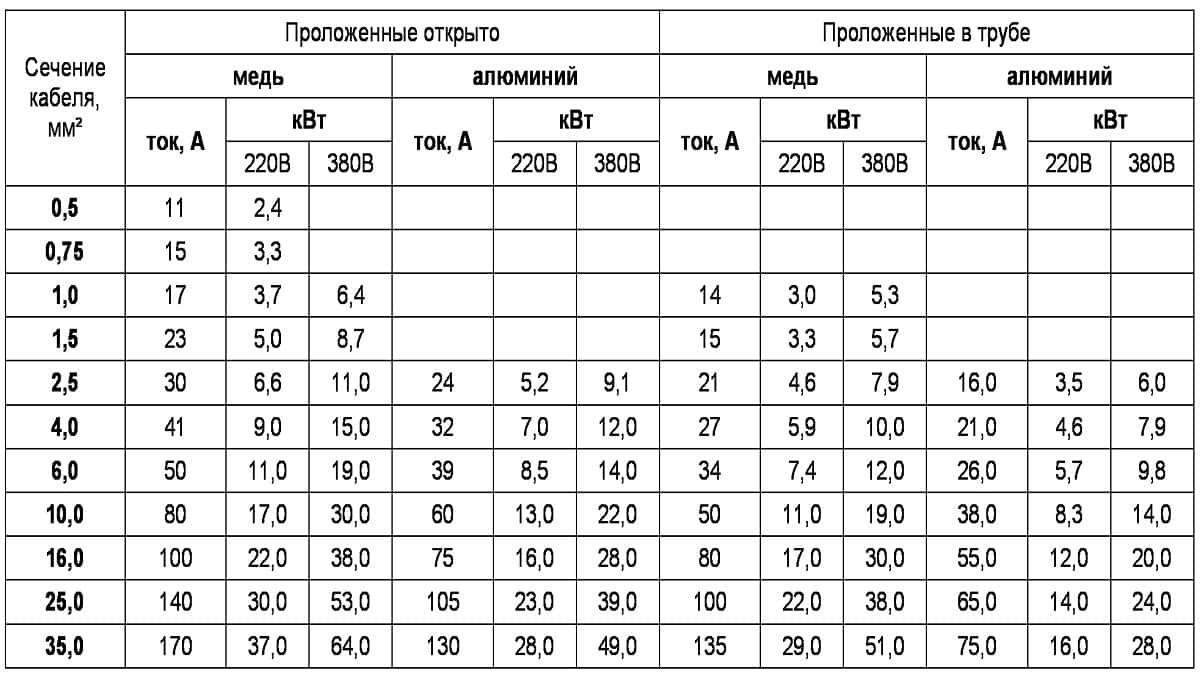

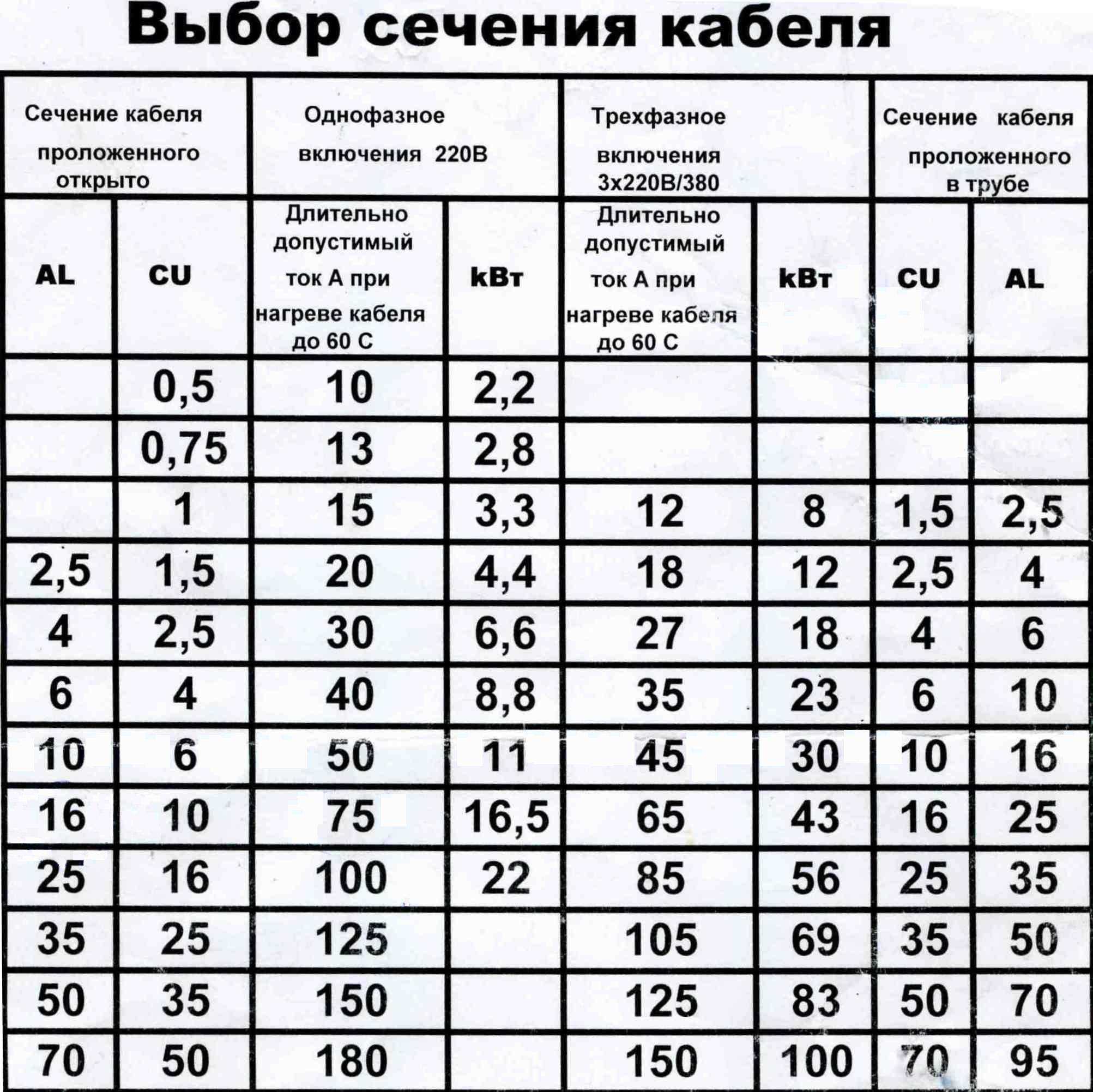

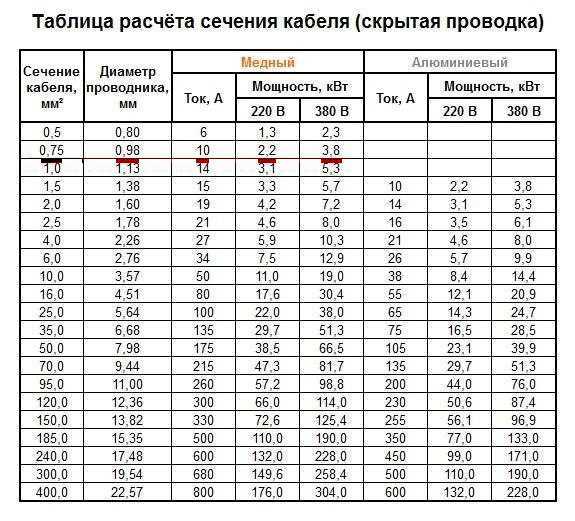

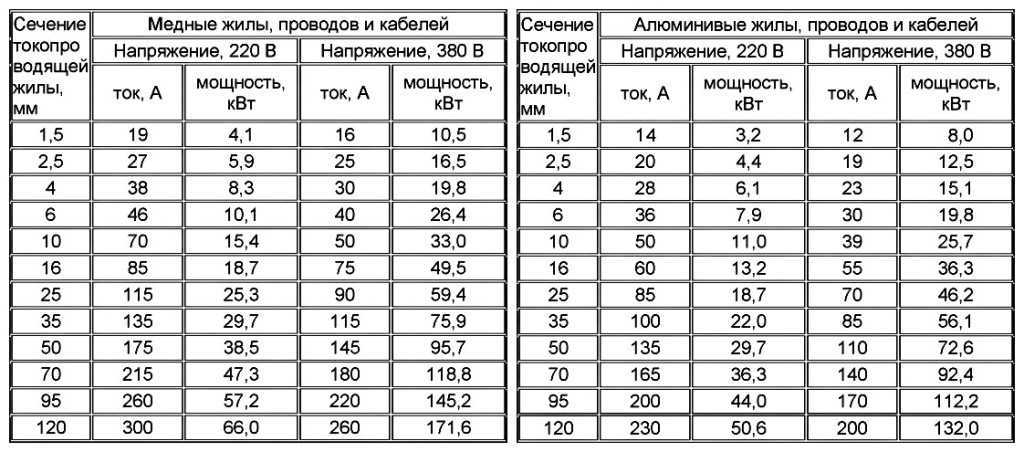

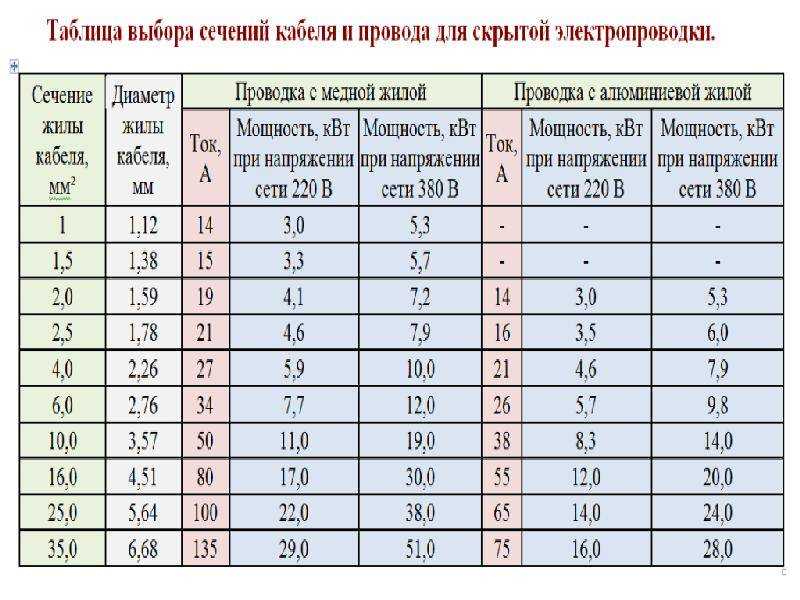

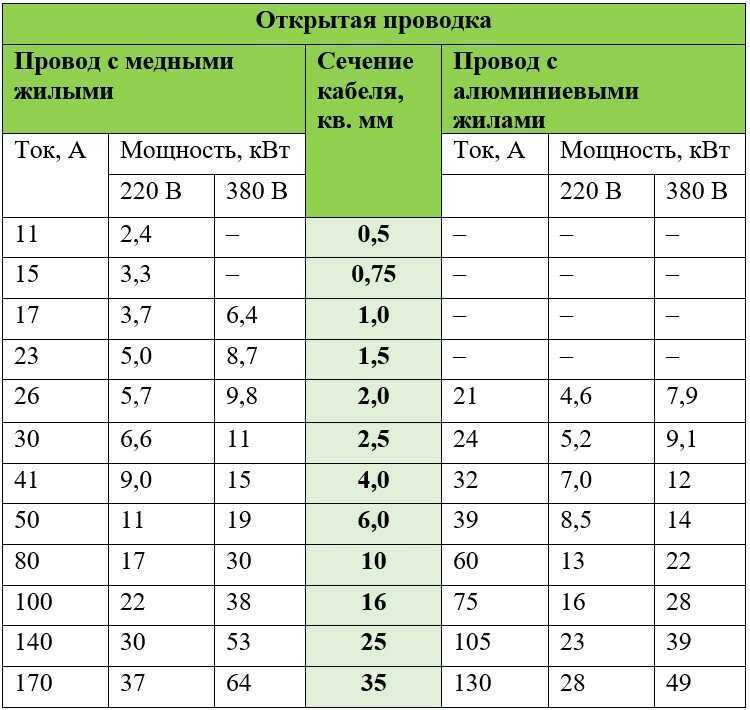

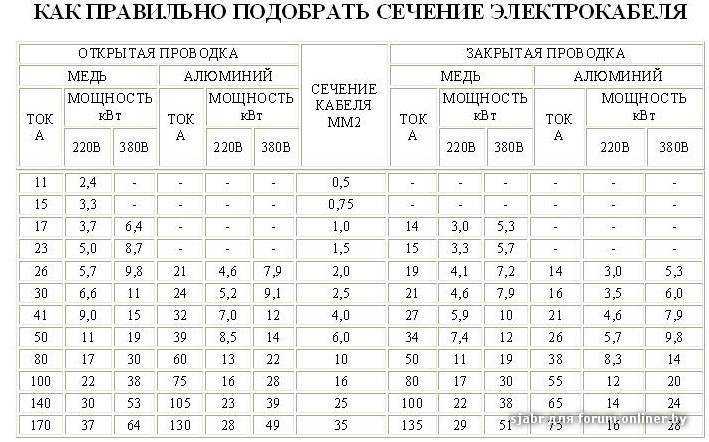

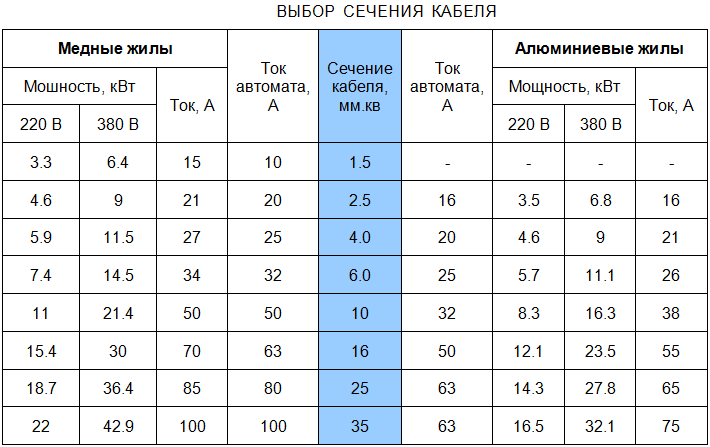

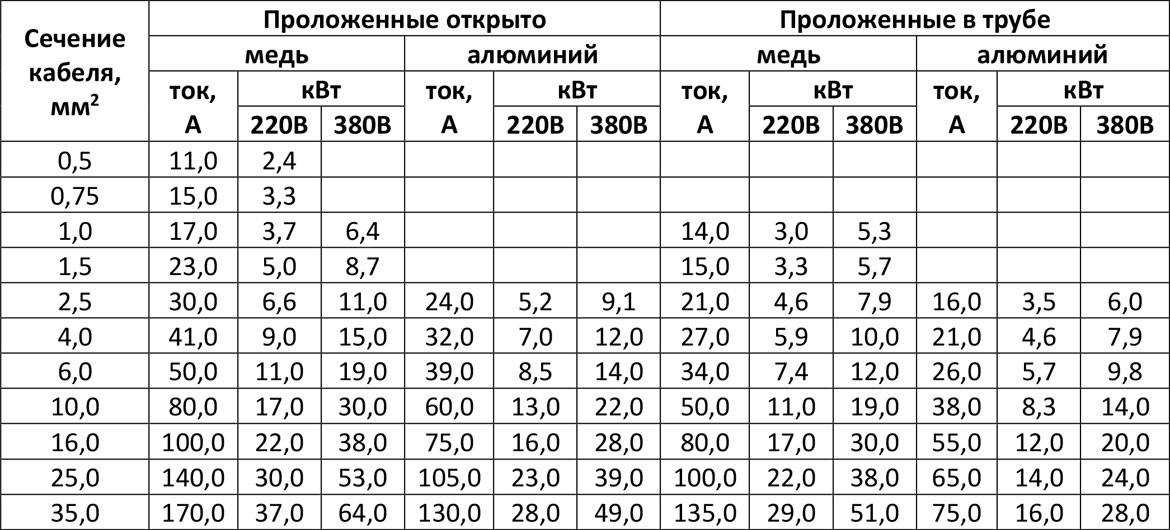

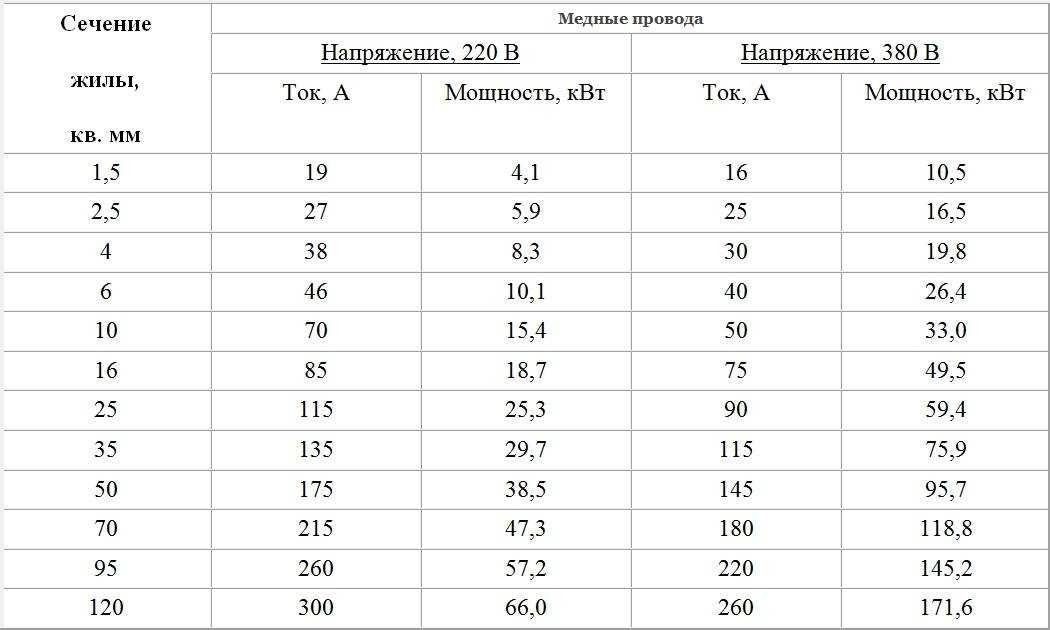

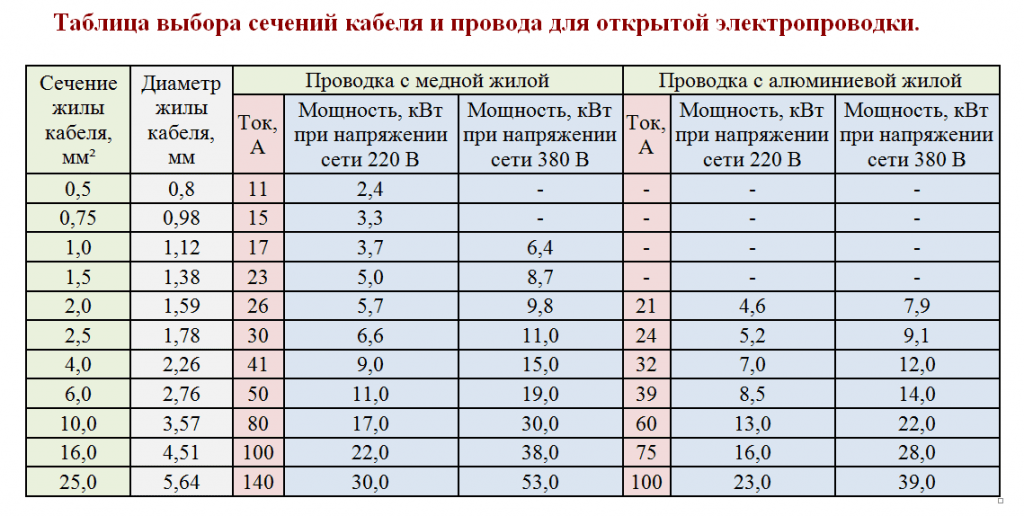

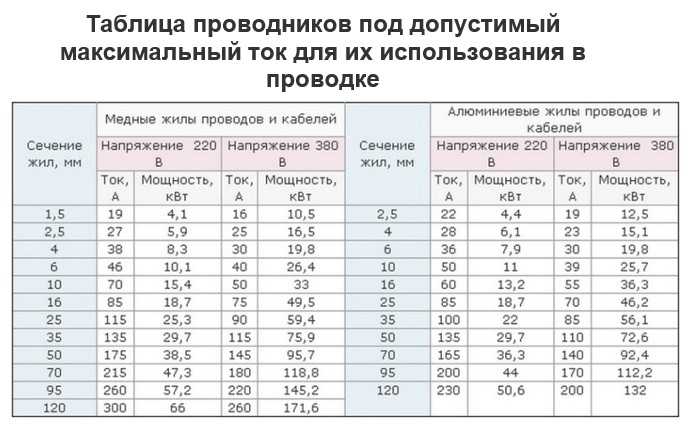

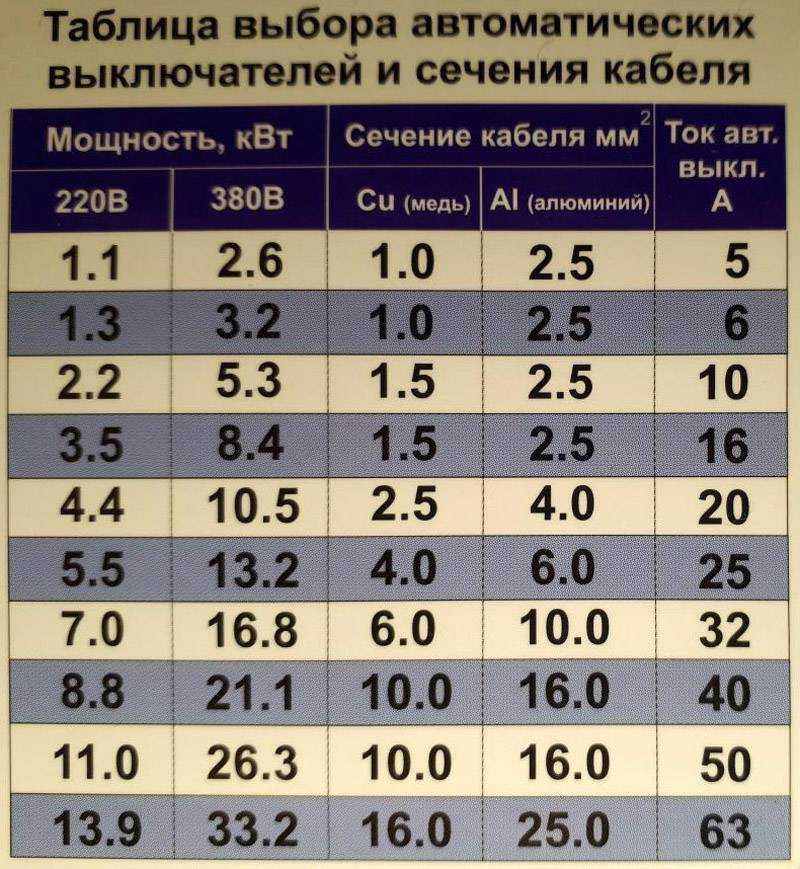

Некоторые марки силовых кабелей

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

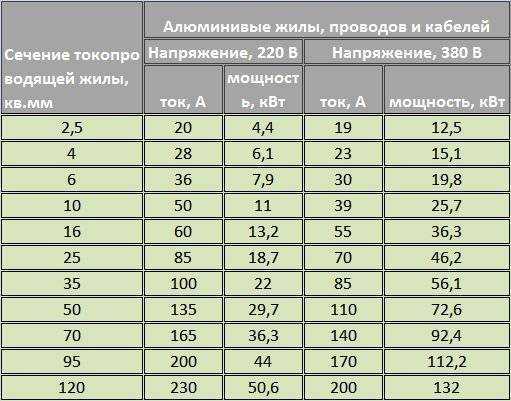

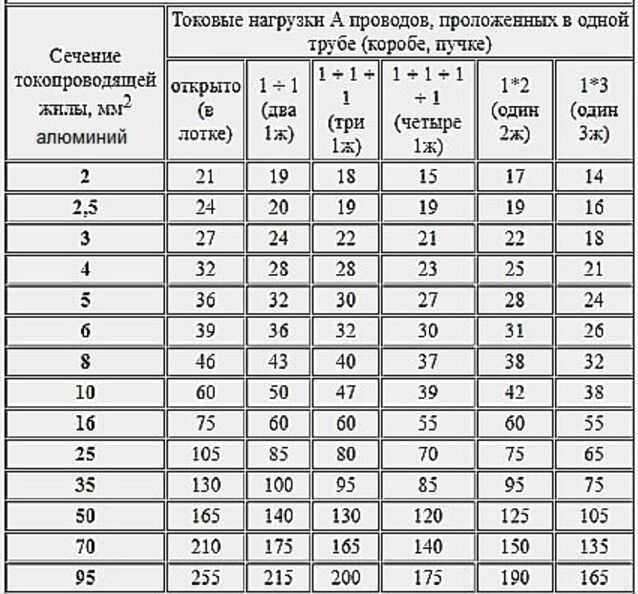

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.

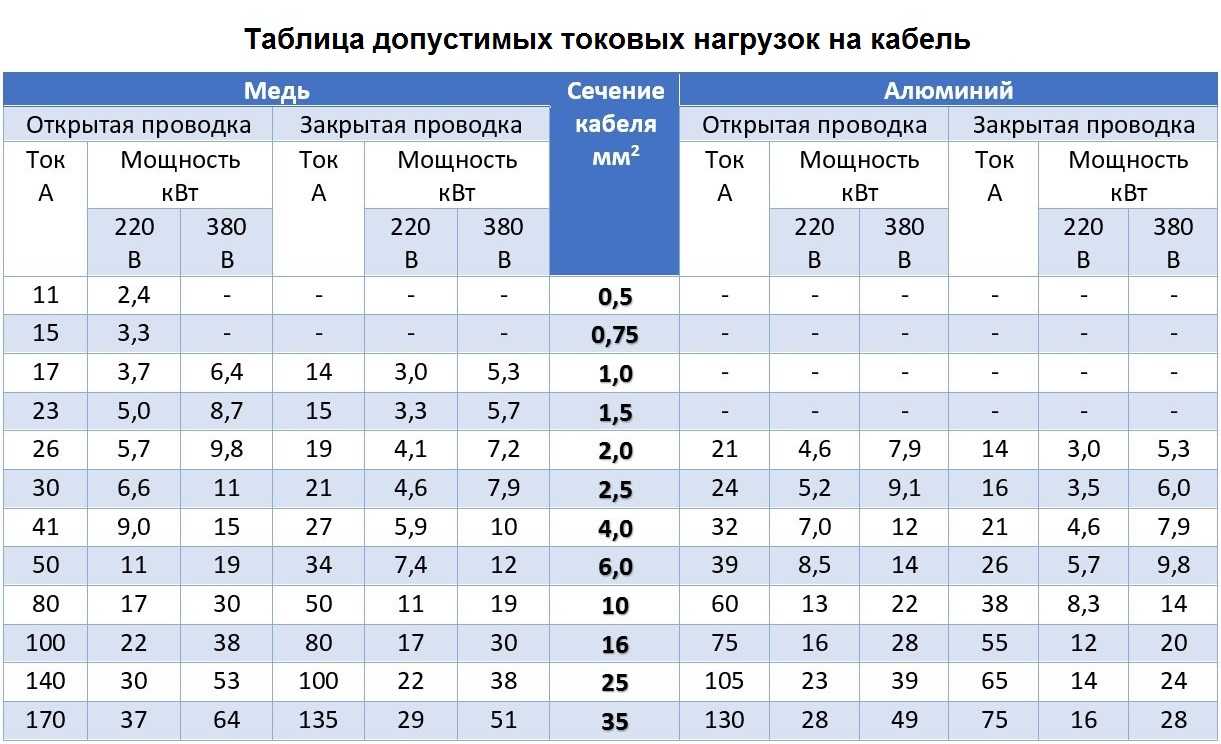

Технические характеристики:

Марка	Число жил	Сечение, мм2

АВВГ	1…4 (круглые)	1,5… 240
АВВГ	3-4 (секторные)	70… 240

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.

Основные параметры СИП-4:

Число и сечение жил, мм2	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395

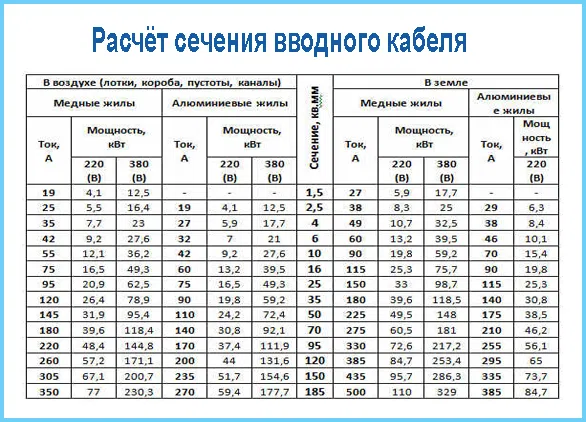

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
В – виниловая изоляция проводов;
ББ – бронированные стальные ленты;
Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

Технические характеристики:

Число жил, мм2	Наружный диаметр кабеля, мм	Масса 1 км кабеля, кг
АВБбШв	АВБбШв нг
~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V


3х4	15.5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Способы монтажа

Максимальная температура теплого пола

Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно,
теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется
— ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий
воздух и бетонное перекрытие пола.

Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар — бессмысленны. Под слоем
цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

Единственное, чего не стоит делать — размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности
действительно может случится пожар — оболочка кабеля окружена горючим материалом, который может подвергаться механическому
воздействию. В этом случае провод может легко повредиться и замкнуть.

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
Поставьте термоусадочную трубку.
На концах установите гильзы и зажмите их пассатижами.
Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

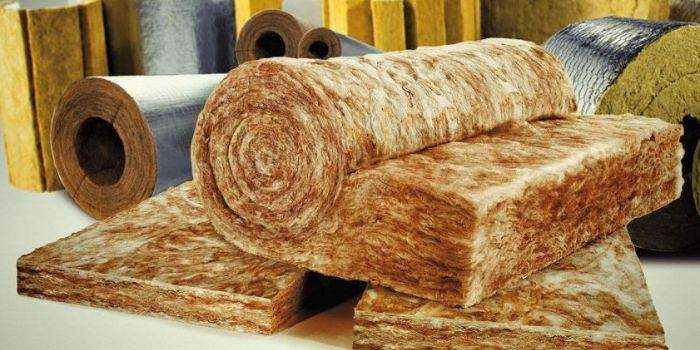

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчет мощности нагревательного шнура (нагревательный кабель из углерода)

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

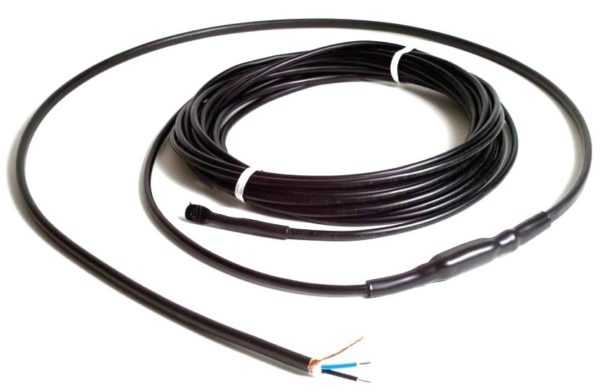

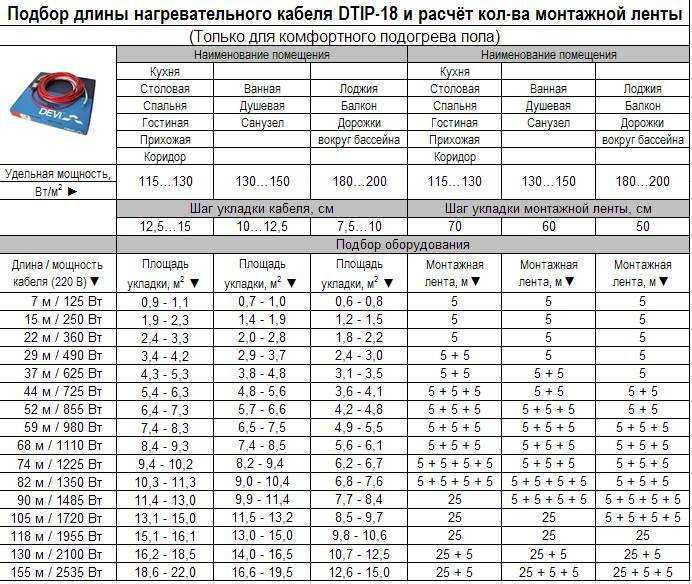

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с P_уст.= 1960 Вт потребуется кабель длиной L_каб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет L_каб. = 110 м (P_уст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = S_у*100/L_каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

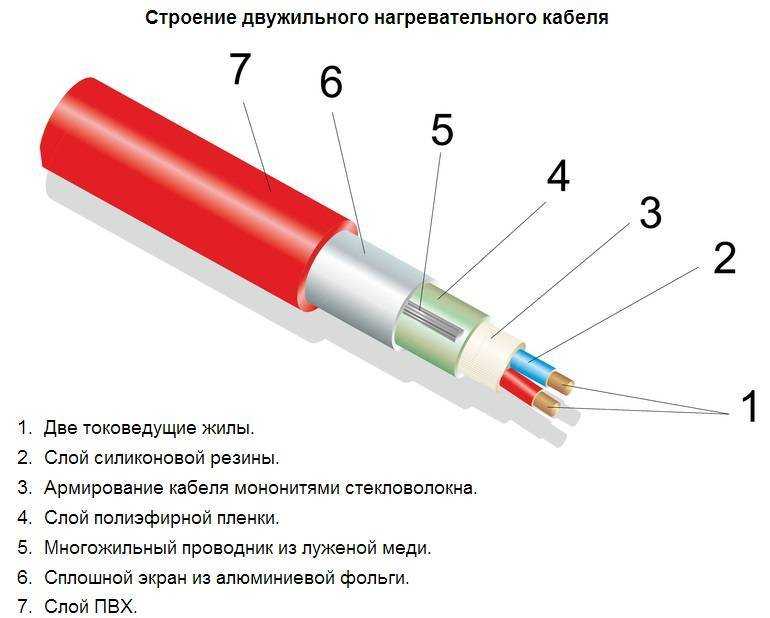

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

Способы подключения резистивных кабелей

Может быть интересно

Контуры подключаются между собой параллельно (рис. г).

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно P_уд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность P_уст. = 120*7 = 840 Вт.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается

Здесь важно не нарушить целостность кабеля

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если S_общ. = 24 м2, то может получиться, что S_у = 15 м2.
Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола

Учет нюансов при выборе

Некоторые критерии все же стоит рассмотреть. Первым фактором, а иногда и самым главным, становится цена на провод для теплого пола. Такие города, как Москва или СПБ обладают крупными строительными гипермаркетами.

Наличие огромного выбора сбивает людей с толку, не говоря уже о продавцах-консультантах. Идеальным вариантом станет обращение в фирмы, занимающиеся монтажом. У них есть опыт и знания.

На основе чего можно сделать собственные выводы. Ведь не всегда проверенный производитель дает необходимые результаты.

Рекомендуем: Какое выбрать напольное покрытие для тёплого пола?

Резистивный электрический кабель для теплого пола функционирует только с помощью регулятора. Это специальное устройство, отвечающее за выставление конкретной температуры. Такой набор 100% монтируется на средние и выше показатели площади.

То есть, 20 квадратных метров и далее. Саморегулирующийся работает без подобного оборудования. Плюс, он больше подходит для некоторых финишных покрытий с последующим размещением декоративных элементов.

Окончательный выбор все равно происходит после подсчета всех за и против. Человеку нужно определиться с ожиданиями, чтобы в дальнейшем не иметь проблем с реализацией. Иногда вместо обоих кабелей реально использовать маты.

Во всех случаях придется покрывать бетонной стяжкой. Её толщина не должна превосходить 5 см. Этого достаточно для прогрева в короткие сроки.

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
Монтаж теплоотражающей подложки.
Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
Укладка провода.
Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Достоинства и недостатки саморегулирующихся систем обогрева

Достоинства:

Отсутствие перегрева. Саморегулируемые термокабели можно перекрыть друг другом без любого риска перегреть их. Их пересечение друг с другом не наносит никакого вреда

Это имеет немаловажное значение для регулировочнозапорных механизмов, например, когда нужно обмотать задвижку на трубе. Также случается, что греющий кабель в системах антиобледенения закрывается грязью, листьями и прочим мусором

В этом случае обычный резистив сгорит в то время как самреги будут надежно работать;

Удобство нарезки. Такие кабели можно отрезать из общей бухты по не обходимой длине сразу на месте «в поле». Это дает дополнительную гибкость, когда планы не соответствуют ситуации «реальной жизни» на месте. Подобные соединения можно делить на куски необходимой протяженности с предельной длиной до 0,7 — 0,15 км (в зависимости от типа самрега). В отличие от них, резистивные кабели обладают четко установленной длиной;

Саморегулировка. В процессе эксплуатации не требуется устанавливать сложные многоканальные терморегуляторы, т.к. кабель резко снижает мощность после достижения определенной пороговой температуры. Этот режим идеален для антиобледенительных систем, где зачастую очень сложно по всей длине сечения поддерживать нужную температуру. Самрег же сам находит подходящую температуру под каждую зону;

Экономия электричества. За счет точечного выделения тепла там, где это требуется и минимального тепловыделения в местах, не требующих обогрева, саморегулирующий кабель гораздо экономнее резистивного. В системах антиобледенения резистивный кабель подключается как правило к одному термодатчику и выделяет тепло там, где находится датчик и требуется обогрев, так и в местах, где это не нужно.

Недостатки:

Пусковая мощность. При установке надо иметь в виду, что начальное напряжение может быть больше рабочего номинального напряжения максимум вдвое, а питающая сеть должна с этим справиться. Аналогичная ситуация складывается и с подбором регулирующей аппаратуры подходящей мощности;

Ограниченное тепловыделение. Повысить температуру в комнате посредством этого соединения за короткий срок невозможно. При нагреве комнаты, мощность кабеля падает, и он перестает так же интенсивно нагревать окружающее помещение;
Сравнительно высокая стоимость. Цена в расчете на 1 метр погонный саморегулирующегося кабеля в 2-3 раза выше чем у кабеля постоянной мощности. Это может сразу отпугнуть потребителя, не разобравшегося в вопросе. Если же посчитать экономию электроэнергии и остальные плюсы, то такое превышение цены вполне оправданно;
Относительно небольшая длина одного участка. В зависимости от типа кабеля, максимальный отрезок саморегулирующегося кабеля не может превышать 65-120 метров. У резистивов длина в разы выше. Это накладывает задачи по установке дополнительных точек запитки;
Ограниченный срок службы. Такой кабель в среднем служит около 10-15 лет. Далее его матрица начинает деградировать и существенно снижать мощность вплоть до 0.
