Схемы подключения радиаторов отопления: обзор самых лучших способов

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

• Подходит для любого здания, независимо от этажности и расположения комнат.
• Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
• Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений

Нормы и ограничения

Тёплый водяной пол —
низкотемпературная система отопления. По существующим нормам, максимальный
температурный уровень теплоносителя должен составлять +55 градусов. При
эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 —
+31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола
жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать
уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости
движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Типы принудительной циркуляции носителя тепла в обогреве

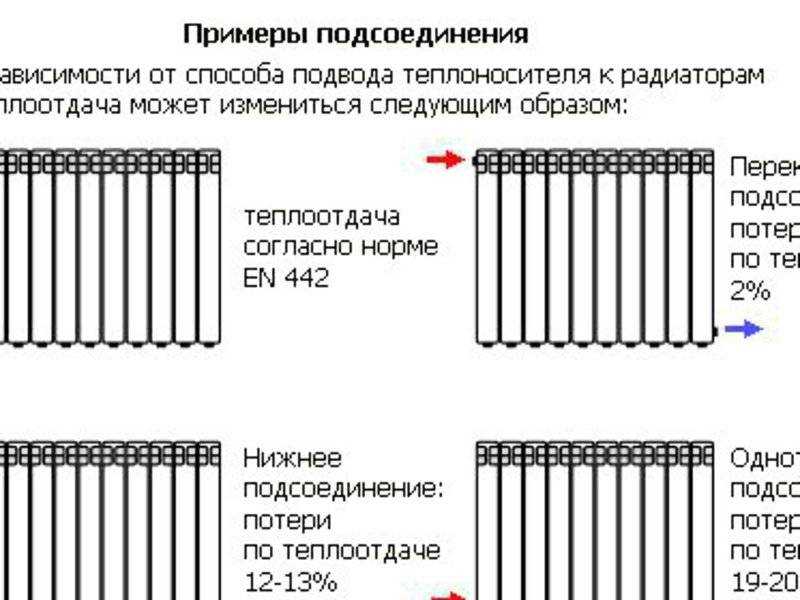

Варианты подключения радиаторов

Подача воды снизу при одностороннем подключении труб

Схема имеет невысокий КПД, но при нижнем подключении трубы подачи теплоносителя она используется очень часто, даже в высотных домах. Вариант оправдывает себя простотой монтажа, экономным расходованием стройматериалов и низкими трудозатратами.

Минусы подключения по такому варианту:

1. Появление зоны застоя воды, что приведет к охлаждению самого дальнего радиатора.
2. Потери при отдаче тепла могут подняться до 20-25%.

Двухсторонняя подача снизу

Вариант используется и в частных домах, и в многоквартирных высотках. Такая схема позволяет замаскировать трубную магистраль в стене или под полом. КПД – низкий, но именно из-за возможности скрытной прокладки труб вариант пользуется популярностью.

Недостатки:

1. Потери при отдаче тепла могут подняться до 10-15%.
2. Верхние участки секций батареи будут прогреваться меньше из-за встречных потоков остывшего теплоносителя, так как горячая вода будет стремиться продвигаться по нижнему коллектору.

Нижнее подключение по диагонали

Самый неэффективный монтаж батарей отопления, но могут быть случаи вынужденного монтажа именно такой схемы.

Недостатки:

1. Как говорилось выше, давления в магистрали может не хватить, чтобы максимально прогреть верхние кольца системы отопления.
2. Кроме того, играет роль сопротивления и разница температур. Поэтому, если установлен радиатор с бо́льшим, чем расчетное, количеством секций, может появиться зона застоя под трубой обратной подачи теплоносителя.
3. Тепловые потери при монтаже отопления по подобной схеме составляют ≤ 20%.

Верхнее подключение с двух сторон

Перед тем как правильно подключить радиатор, вы должны понимать, что этот вариант – неэффективный. Недостатки:

1. Теплоноситель подается по верхнему коллектору, а значит, вниз он поступать не будет, и нижняя часть батареи будет всегда холодной.
2. К такому варианту также обращаются в исключительных случаях, когда нет других решений. Более или менее эффективным можно считать подключение по этой схеме высоких радиаторов.

Монтаж системы отопления

Перед проведением работ рассчитайте параметры котла, труб, гидробака и насоса. Подбирать комплектующие надо тщательно и вдумчиво – замена основных узлов обойдется дорого.

Работы проводятся в следующем порядке:

1. Составьте проект или закажите его в специализированной организации. При монтаже газового котла отопления проектная документация должна быть разработана специализированной организацией и согласована в газораспределительной компании.
2. Монтаж начинайте с подключения котлоагрегата. Твердотопливную, жидкотопливную или электрическую модель можно подключить самостоятельно по прилагаемой инструкции. Газовое оборудование устанавливает только сертифицированный специалист.
3. При монтаже трубопроводов сначала смонтируйте подающую ветку, а затем обратную. Для предотвращения застоя воды линии, идущие от котла, должны немного наклоняться в сторону радиаторов, а отводящие – в направлении котлоагрегата. Оптимальный уклон – 10 мм/пог.м.
4. Установите расширительный бак. В открытой двухтрубной схеме его монтируют в верхней точке – на последнем этаже, в мансарде или на чердаке. В закрытой теплосистеме можно поставить в любом месте.
5. Рядом с котлом на подающем трубопроводе установите группу безопасности – манометр для контроля давления, аварийный клапан для сброса воды и воздухоотводчик для отведения скопившегося воздуха.

Способы циркуляции теплоносителя

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Отопление на твердом топливе — вариант самотеком без насоса

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса

Данные по гидравлике

Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.

Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, и разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается и для подающей ветки, и для возвратной, условно падение можно описать на примере трубопровода длиной 100 м:

Удаление от насоса в сторону движения теплоносителя (м)	Давление в подаче (% от номинального)	Разрежение в обратке (% от номинального)	Падение давления на радиаторе
10	90 %	5 %	95 %
20	75 %	20 %	95 %
30	55 %	35 %	90 %
50	45 %	40 %	85%
60	40 %	45 %	85 %
70	35 %	55 %	90 %
80	20 %	75 %	95 %
90	5 %	90 %	95 %

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора в середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления и разрежения в каждом радиаторе поддерживается практически одинаковый перепад давлений в каждом нагревательном приборе, однако для корректной и стабильной работы петли Тихельмана следует соблюдать ряд правил, о которых речь пойдет дальше.

Обзор схем и составных элементов системы отопления

Методы обвязки

Отопительные системы

Конструкции отопительных систем для частных домостроений подразделяются на два типа:

1. Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
2. Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.

Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.

Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.

Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.

Двухтрубные схемы имеют несколько видов, различных по разводке.

1. Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.
2. Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.
3. Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.

Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.

Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.

Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.

Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.

Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.

Подсчет расхода тепла на вентиляцию

Для получения общего показателя теплопотерь дома суммируются потери каждой комнаты в отдельности. Для полноты картины нужно взять в учет также подогрев вентиляционного воздуха. Наиболее простой формулой подсчета этого параметра является Qвозд = cm (tв – tн), где:

• Qвозд – вычисляемое количество теплоты на вентиляцию, Вт;
• m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
• (tв – tн) – как в предыдущей формуле;
• с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Чтобы определить, сколько нужно тепла для всего дома, складывают величину QТП для дома в целом со значением Qвозд. Мощность котла нужно брать, учитывая запас на оптимальный уровень функционирования (используется коэффициент 1,3). В том случае, когда котел будет обеспечиваться не только подогрев теплоносителя для системы отопления, но также и воды для ГВС, потребуется увеличить запас прочности. Необходимо обеспечить эффективную работу котла сразу на 2 контура, что подразумевает использование коэффициента запаса от 1,5.

Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы

Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.

Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:

1. Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
2. Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
3. Экономное расходование основного материала – труб.
4. Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
5. Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
6. Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
7. Простота конструкции, определяющая ее надежность.
8. Простой монтаж, обслуживание и эксплуатация.

Использование средств автоматизации позволяет включить однотрубную систему в комплекс схемы управления «Умный дом», регулирующий ее работу в зависимости от погодных условий, времени суток, сезона и других факторов.

Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.

Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.

Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.

В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.

Одновременно возникает возможность регулировки количества теплоносителя, проходящего в любом из коллекторов системы.

Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:

1. Возможность автоматической регулировки температуры в каждом помещении.
2. Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.

Вместе с тем имеются и определенные недостатки:

• повышенная сложность конструкции;
• большая материалоемкость разводки;
• повышенная трудоемкость исполнения.

От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.

Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище  с пониженным расходом горючего.

Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана
