Вентиляторные доводчики

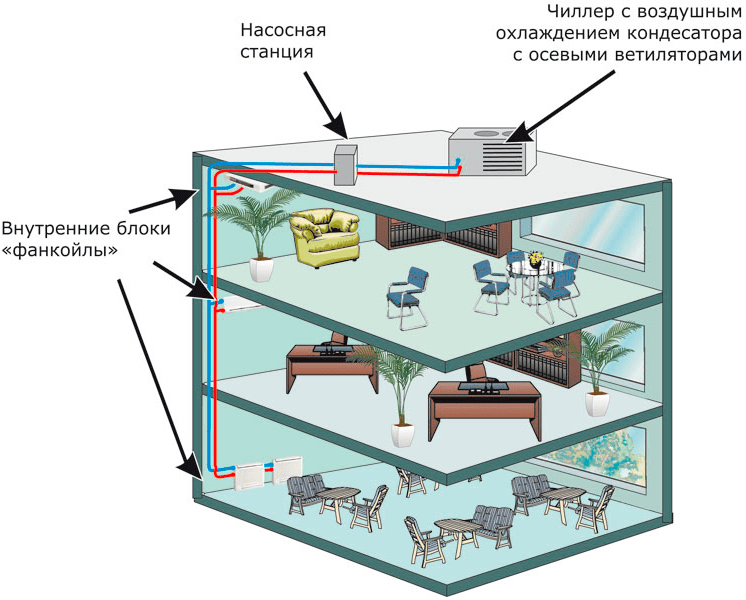

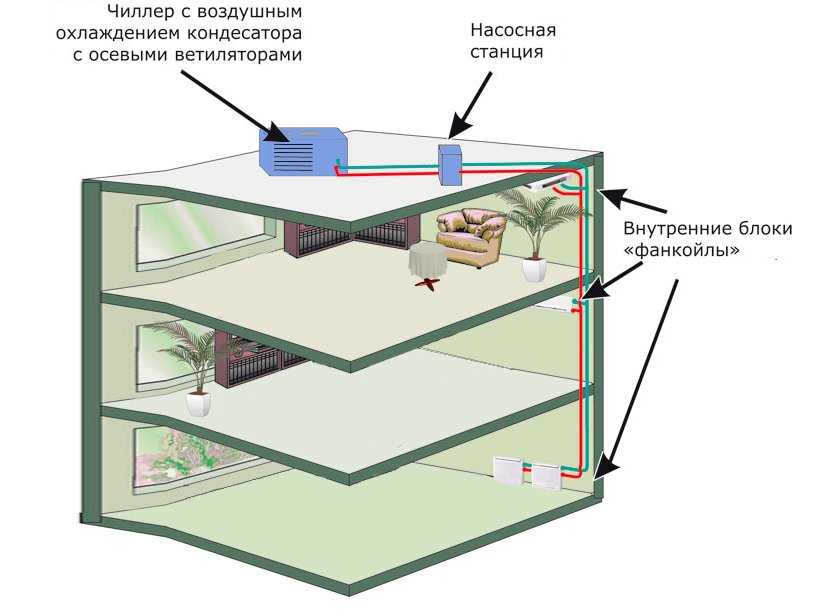

Структура холодильной схемы

Чиллеры не являются самостоятельным элементом, они всегда включены в сложную систему, предполагающую наличие модулей охлаждения теплоносителей, насосов, трубопроводов и собственно фанкойлов, обслуживающих конечных потребителей вырабатываемого ресурса.

Сам по себе чиллер складывается из:

холодильного контура (комплект из компрессора, расширительного устройства, водяных теплообменников конденсатора и испарителя, фильтра-осушителя);
автоматики;
защитных устройств.

В процессе функционирования приспособление обрабатывает теплоноситель для дальнейшей передачи его по трубопроводам к фанкойлам или иным теплообменным агрегатам. Конденсаторный контур чиллера, работающего с водяным охлаждением, сообщается с выносной градирней или драйкулером (монтируются за пределами здания), где происходит охлаждение рабочего вещества. Внутри него циркулирует специальное вещество (в большинстве случаев – незамерзающая жидкость), чье перемещение поддерживается за счет комплекта циркуляционных насосов. Немаловажным достоинством данного способа отвода тепла от конденсатора является возможность задействования внешних теплоносителей, например, проточной воды, забираемой из близлежащих водоемов.

Зачем нужен чиллер для фанкойла

Без дополнительного аппарата фанкойл не может нагревать воздушные массы, он только охлаждает воздух.

Для того, чтобы было комфортным и теплым, необходимо, чтобы в доме имелся специальный чиллер (холодильная машина).

Она включает в себя такие элементы как:

установка, которая охлаждает воду;
фанкойл;
насосы для воды и циркуляции;
котел;
устройства, регулирующие температуру;
система трубопровода для воздушной циркуляции;
центральная система управления фанкойлом и чиллером.

Чиллер можно подстроить под любые условия и помещение. Также к нему можно подключить несколько фанкойлов.

Управлять чиллером необходимо человеку и целой системе.

Как установить фанкойл

В новых домах монтаж фанкойла уже предусмотрен проектировщиками, поэтому тут хлопот меньше.

Если же вы хотите установить кондиционер такого типа , то следует потратить средства на вызов проектировщика.

Можно установить фанкойл в туалете или прихожей. Оттуда воздух с помощью воздуховодов разводит воздух по комнатам.

Еще существует вариант монтажа фанкойла в каждую комнату. При такой установке свежий воздух входит в помещение и свободно циркулируется.

В любом случае самостоятельно установить данный агрегат не возможно. Даже если проектировщики заранее его предусмотрели.

Монтаж своими руками возможен, если вы умеете рассчитывать давление в воздуховоде и проектировать разводку.

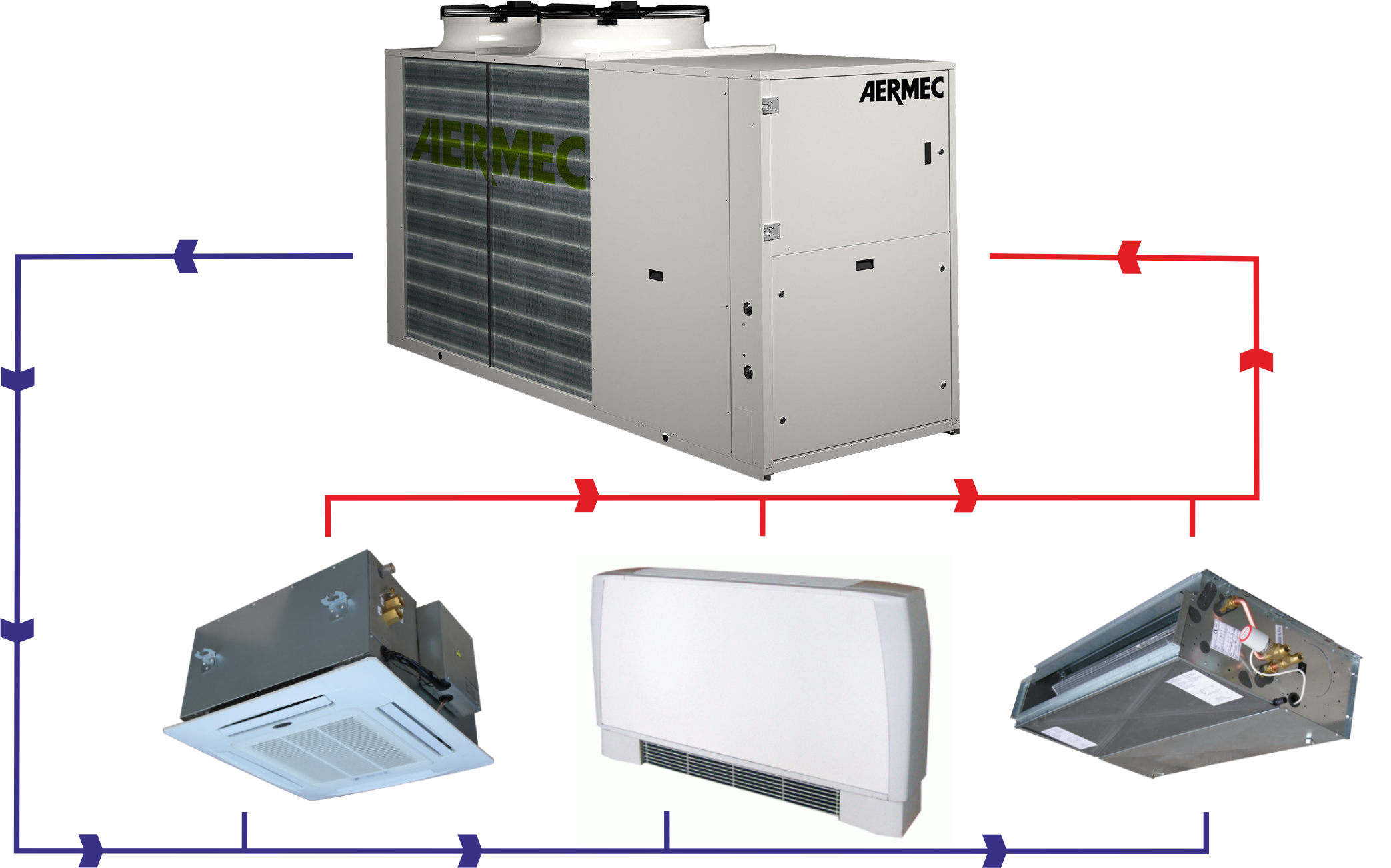

Принцип работы чиллер-фанкойлов

По сути, чиллер представляет собой аналог сплит-системы, а точнее наружного блока такой системы. В испарителе происходит охлаждение воды, которая после циркулирует по системе под принуждением центробежного (шестеренчатого) насоса и подается к фанкойлам.

Конструкция чиллеров

Чиллер состоит из двух основных элементов:

Компрессор. Он используется для создания разности давлений на линии «всаса» и подачи воды. Мощные чиллеры могут иметь до четырех охлаждающих контуров, каждый из которых оснащается одним-двумя компрессорами.

Испаритель. С его помощью осуществляется охлаждение фреона.

Чиллеры имеют различную мощность в диапазоне от 5 до 9000 кВт. Модели классифицируются по следующим признакам:

Способ охлаждения конденсатора. Возможно охлаждение воздухом или водой. При воздушном охлаждении используются вентиляторы, а при водяном – вода из проточных трубопроводов.
Универсальность, то есть возможность и охлаждать, и нагревать атмосферный воздух внутри помещений. Для нагрева чиллеры оснащаются специальными насосами с тепловым элементом, который производит нагрев воды в системе.
Способ монтажа конденсатора. Различают модели с выносными или встроенными конденсаторами. Если конденсатор встроен, то устройство считается моноблочным. В противном случае конденсатор монтируется в отдельном блоке, который монтируется на крыше здания или сооружения.

Важно! Если чиллер монтируется на крыше, то это позволяет обустроить все магистральные трубопроводы внутри здания, чем повышается их долговечность. Кроме того, нет необходимости сливать воду и продувать систему для подготовки к зимнему периоду

Если воду не слить, то зимой она замерзнет и неизбежно приведет к разрушению трубопровода.

Конструкция вентилятора. Модели подразделяются на осевые и центробежные (используются в моноблочных системах). Осевые модели значительно дешевле, но при этом обладают малой мощностью и неспособны создавать сильные потоки воздуха. Слабая мощность выявляет обязательное требование монтажа чиллера на крыше. Центробежные вентиляторы позволяют монтировать чиллеры внутри помещений.

Хладагент

Сделаем одно важное замечание – охлаждение воды в трубопроводах производится за счет «обработки» фреона компрессором и испарителем. Но кроме фреона, в качестве хладагента может использоваться смесь из воды и литиевого бромида

Особенности конструкции и виды фанкойлов

Все виды фанкойлов состоят из одинаковых компонентов, которые могут различаться по виду исполнения:

Теплообменник. Представляет собой медный змеевик с алюминиевыми ребрами. Через сечение теплообменника циркулирует вода. По количеству теплообменников различают двухтрубные фанкойлы – только для охлаждения или четырехтрубные – их можно использовать для отопления в качестве радиатора.
Вентилятор. Обдувает теплообменный элемент. С изменением скорости вращения можно регулировать диапазон температуры. Как только заданный параметр достигается, работа вентилятора прекращается – он отключается автоматически.
Электродвигатель. Необходим для вращения вала вентилятора.
Воздушный фильтр. Применяется для очистки воздуха при прохождении его через фильтрующий элемент.
Поддон для сбора конденсата. На конденсаторе образуются капельки воды, которые под силой гравитации стекают в поддон.
Система управления. Ручная или автоматическая система для задания нужных параметров.

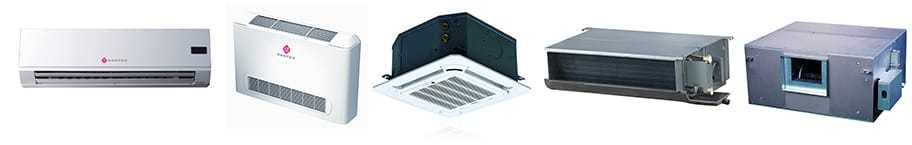

По типу установки различаются следующие четыре модели фанкойлов: напольно-потолочные, канальные, кассетные или настенные.

Особенности конструкции насосной станции

Также насосные станции коротко называют – гидромодулями, их задача в обеспечении циркуляции воды от чиллера к фанкойлу в замкнутом контуре. Конструктивно гидромодуль состоит из следующих элементов:

Циркуляционный насос. Им создается необходимое давление воды (незамерзающей жидкости) в магистральной системе.
Расширительны бак. Необходим для компенсации объема воды при расширении от температурных изменений.
Запорная арматура. Необходима для того, чтобы обслуживать отдельные узлы системы при закрытых задвижках.
Накопительный бак. Необходим для уменьшения нагрузки на компрессор в случае, если вырабатываемая холодопроизводительность превышает требуемую в реальных условиях.
Система управления.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Виды

Различают несколько видов фанкойлов. Системы с одним теплообменником называются двухтрубными, если он один и к нему подведены две магистрали, то это — трехтрубные системы, а основная характеристика четырехтрубных видов — два и более теплообменника.

Именно четырехтрубный вид более удобный, распространенный, чем другие, потому что основа их работы — это обогрев в холодные сезоны и охлаждение помещения в теплую погоду.

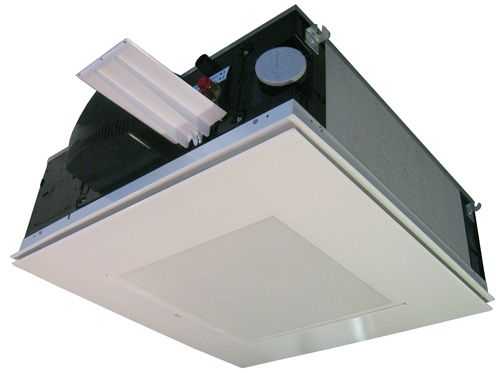

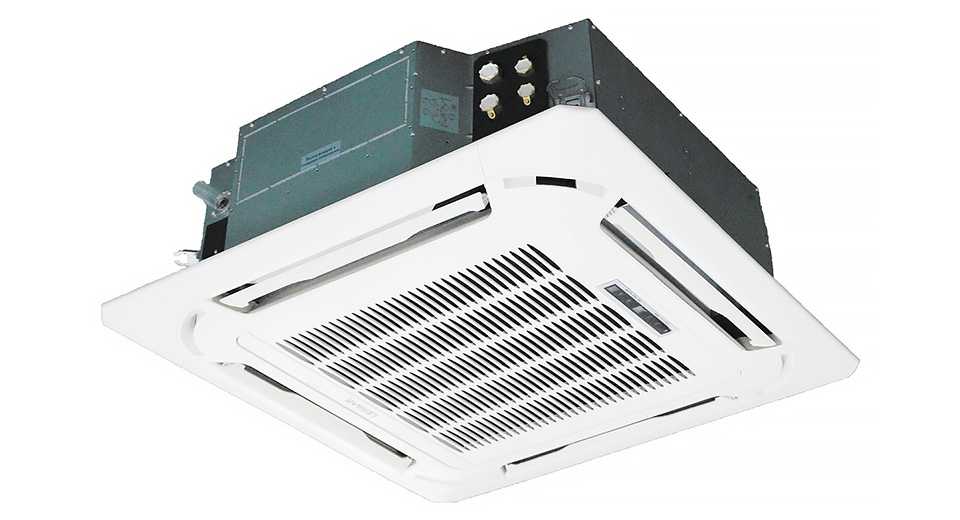

Если Ваша цель встроить прибор в стену или потолок — подойдет бескорпусная модель, а если же надо удачно дополнить интерьер комнаты, то нужно выбирать корпусную модель.

Есть много похожего у типов фанкойлов и типов домашних сплит-систем (они могут быть канальными, кассетными, напольно-потолочными, настенными).

Если цель заменить батарею, то подойдет напольный вид, который устанавливается под окном или в нижней части комнаты.

При включении режима обогрева окна и стены будут защищены от холода. Если нужна мобильность и простота установки, то подойдет настенный вариант.

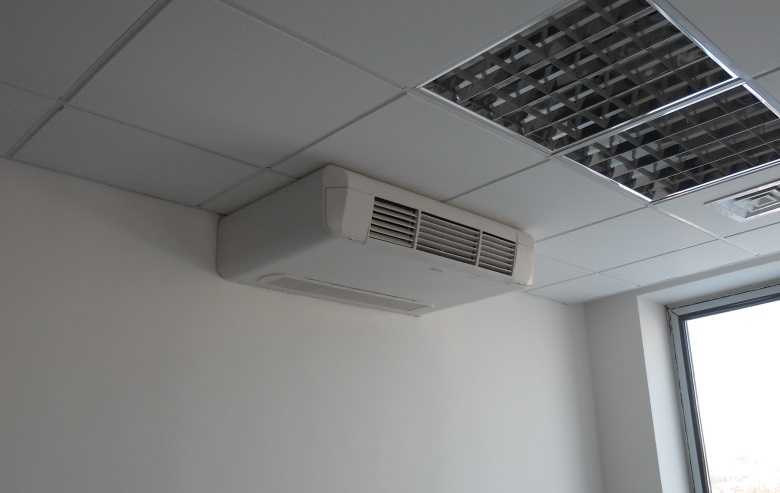

Иногда требуется установить фанкойл к подвесному потолку, в таком случае лучше выбрать кассетный вариант.

В зависимости от направления струи воздуха, разделяют однопоточные (воздух направленный в одну сторону), четырехпоточные (четыре направления потока воздуха) и шестипоточные фанкойлы.

Высокая цена — это один из факторов, почему такие модели уступают в популярности использования.

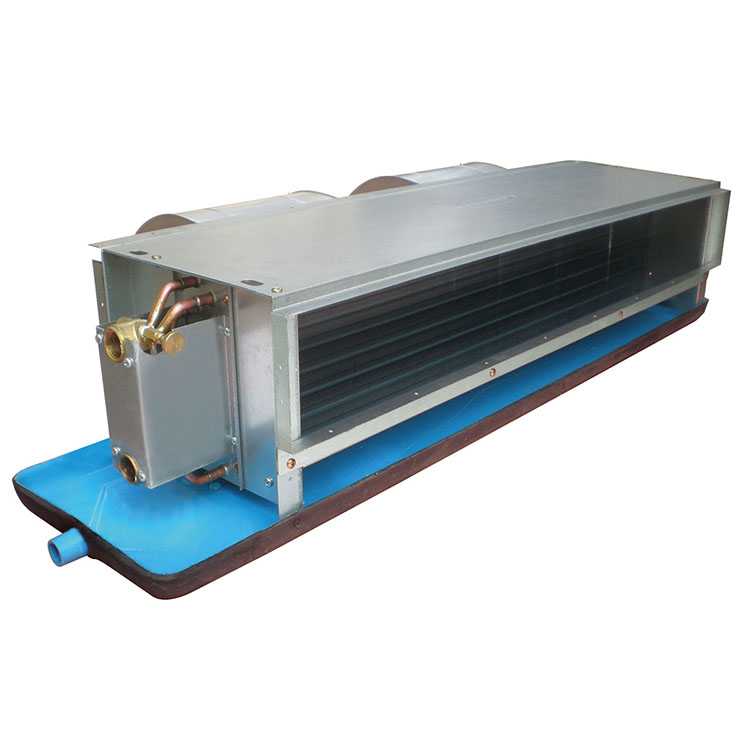

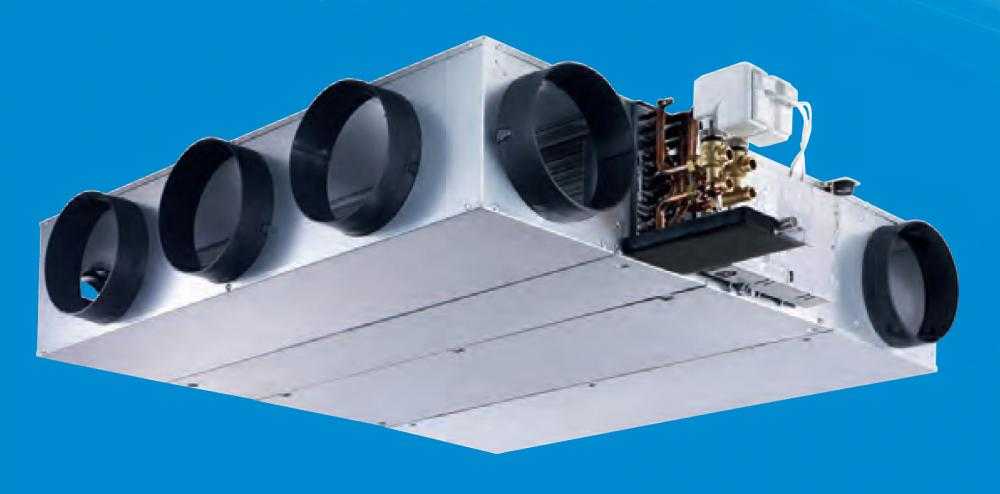

Канальные фанкойлы устанавливаются там, где требуется высокая мощность охлаждения, а именно — в помещениях с большой площадью. Данный вид встраивается и по-этому его невозможно заметить.

Чтобы охладить фойе, торговые залы, отели, промышленные цеха и спортивные центры фанкойлы устанавливаются в вентиляционные каналы. При нестандартной планировке это будет подходящим вариантом.

Одно из различий сплит-ситем и фанкойлов в их конструкции. Они могут быть как вертикальными, так и горизонтальными, как бескорпусными, так корпусно-напольными, и с разными видами напора (низко-, средне- и высоконапорными).

Чиллер используется для охлаждения воздуха. Чтобы контролировать температуру, он охлаждает или нагревает жидкость.

Повышение или понижение температуры в комнате происходит как раз за счёт изменения температуры данной жидкости.

Одно из различий обычных кондиционеров и чиллер-фанкойлов в том, что в кондиционерах между наружными и внутренними блоками циркулирует фреон, а в чиллер-фанкойлах — водяные потоки.

Благодаря вариации конструкций, подключений к отопительной системе существует большой выбор фанкойлов. Их очень часто используют для охлаждения в гостиницах, магазинах, кинотеатрах, офисах и торговых залах.

Универсальность — это большой плюс. Отдалённость между чиллерами и фанкойлами ничем не ограничена, по-этому расстояние между трассами может быть несколько сотен метров.

В отличие от систем с газовым хладагентом, здесь жидкий носитель с высокой теплоемкостью имеет потерю тепла на погонный метр намного меньше. Разводка осуществляется обычными водопроводными или газовыми трубами.

Благодаря этому достигается экономичность при установке этой системы кондиционирования. Не стоит труда создать автоматическую систему с несколькими чиллерами и управлять ею только одним пультом.

Особенности отопления фанкойлами

Применение фанкойлов целесообразно там, где применение традиционного отопительного оборудования слишком затратно и малоэффективно. Радиаторы в таких случаях не обеспечивают нужной степени обогрева и большое количество энергии расходуется впустую. Там, где при проектировании уже предусмотрено центральное кондиционирование и проложены коммуникации, нужно просто установить фанкойл с нужными характеристиками в каждом отдельном помещении.

Наиболее распространенная схема в многоквартирных домах – это фанкойл, подключенный к чиллеру с функцией теплового насоса. В ней режим охлаждения/нагрева воздуха можно легко переключать по мере изменения задач. Даже при отсутствии чиллера, подключение фанкойлов к центральному отоплению увеличит его эффективность за счет применения вентиляторов для более быстрой раздачи нагретого воздуха. В коттеджах и частных домах применяется несколько другая схема подключения, в которой роль теплогенератора выполняет газовый или работающий на других видах топлива отопительный котел.

Решение купить фанкойлы — это более современный способ решения задач обогрева помещений любого назначения, который позволит вместо установки двух дорогостоящих микроклиматических систем (водяного отопления и кондиционирования) получить одну универсальную, гораздо более простую и функциональную.

Страна Китай
Охлаждение, кВт 1,85
Обогрев, кВт 3,05
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 1,81
Обогрев, кВт 2,71
Тип фанкойла Двухтрубный

Страна Швеция
Охлаждение, кВт 2,2
Обогрев, кВт 3,5
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 3
Обогрев, кВт 4
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 1,80
Обогрев, кВт 2,70
Тип фанкойла Двухтрубный

Страна Великобритания
Охлаждение, кВт 2,2
Обогрев, кВт 3,5
Тип фанкойла Двухтрубный

Страна Швеция
Охлаждение, кВт 6,1
Обогрев, кВт 8,9
Тип фанкойла Двухтрубный

Страна Япония
Охлаждение, кВт 2,43
Обогрев, кВт 3,22
Тип фанкойла Двухтрубный

Страна Япония
Охлаждение, кВт 2,42
Обогрев, кВт 3,2
Тип фанкойла Двухтрубный

Страна Великобритания
Охлаждение, кВт 3,04
Обогрев, кВт 5,13
Тип фанкойла Двухтрубный

Страна Швеция
Охлаждение, кВт 4,5
Обогрев, кВт 6,2
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 4,5
Обогрев, кВт 5,6
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 2,8
Обогрев, кВт 4,4
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 2,71
Обогрев, кВт 4,07
Тип фанкойла Двухтрубный

Страна Швеция
Охлаждение, кВт 4,0
Обогрев, кВт 5,9
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 3,5
Обогрев, кВт 5
Тип фанкойла Двухтрубный

Страна Великобритания
Охлаждение, кВт 2,1
Обогрев, кВт 3
Тип фанкойла Четырехтрубный

Страна Китай
Охлаждение, кВт 9,00
Обогрев, кВт 13,50
Тип фанкойла Двухтрубный

Страна Швеция
Охлаждение, кВт 5,3
Обогрев, кВт 7,7
Тип фанкойла Двухтрубный

Страна Китай
Охлаждение, кВт 5,5
Обогрев, кВт 8,9
Тип фанкойла Двухтрубный

Особенности отопления

Схему размещения обогревательных элементов выбирают, исходя из индивидуальных особенностей помещения. Фанкойл в системе отопления играет роль радиатора, поэтому предпочтительней устанавливать его внизу. Количество блоков в комнате рассчитывается с учетом нескольких факторов:

площадь;
высота потолка;
размеры окон;
зимняя температура в регионе.

Типы зонирования

Применяются системы кондиционирования различной сложности. Для поддержания одинаковой температуры во всех комнатах частного дома подходит однозональный вариант. Алгоритм работы:

Летом в трубах циркулирует вода температурой 7°. Она подается в теплообменники фанкойлов, охлаждающих воздух в комнатах. Работа блока регулируется контроллером, связанным с датчиком температуры. Нагревшаяся вода отправляется обратно в чиллер.
Зимой автоматика переключает теплоноситель на источник нагрева (бойлер, котел).

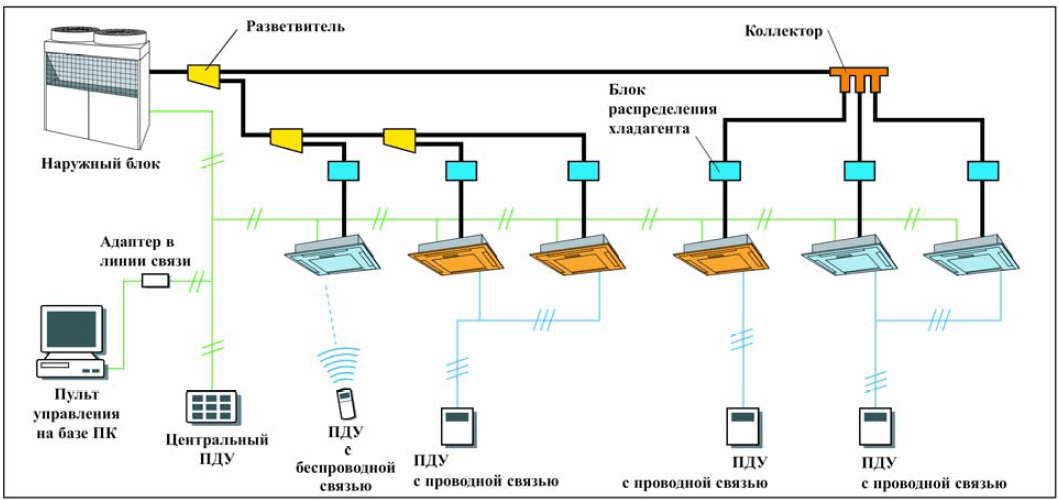

Многозональная система предлагает расширение функционала. Отдельные помещения нагреваются, а другие охлаждаются в одно и то же время. Такая возможность обеспечивается разделением холодной и горячей воды по разным веткам. Для монтажа потребуются блоки с двумя контурами и четырехтрубная схема подключения.

Микроклимат в доме регулируется термостатами. Датчики установлены в каждой комнате. При достижении заданного значения прекращается теплоснабжение фанкойлов и подача электричества для работы вентилятора. Устройство переходит в энергосберегающий режим. В домах, где на стадии проектирования предусмотрено центральное кондиционирование, целесообразно использовать отопление фанкойлами. Универсальная система заменяет две климатические установки – водяной обогрев и кондиционирование.

Отопление фанкойлами

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование – тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные, кассетные, канальные, напольно-подпотолочные ) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

Многие считают, что кондиционеры ограничиваются сплит-системами. Конечно, этот вид наиболее распространен, но существуют и другие виды, не менее эффективные. Один из них – система кондиционирования чиллер-фанкойл. Слово сложное, но из него нетрудно догадаться, из чего эта система состоит. Давайте попробуем разобрать каждую из частей системы – фанкойл и чиллер – и понять, в чем ее преимущества.

Чем классические электрокотлы удобны?

Преимущества:

Они интуитивно понятны и просты. На них всего один выключатель и датчик температурного режима. С такой системой без труда разберется взрослый, ребенок и пожилой человек.
Они довольно быстро поднимают температуру в помещении до нужного уровня. Выставляете заранее комфортные параметры, ждете несколько минут, и вот уже в комнате стало тепло и уютно.
Котел можно включать сразу. Зимой этот вопрос особенно актуален. Не нужно ждать, пока дом нагреется от камина или печи.
Электрокотлы безопасны. Это не газовое отопление, которое требует повышенного внимания. Угрозы взрыва нет.
Использование электрокотла на электрическом питании освобождает вас от необходимости решать вопрос с дровами или другим топливом в доме. Оно просто не потребуется.
Такая система отопления идеально подходит для владельцев домов, не подключенных к газовым магистралям.

Есть ли минусы? Да, и вот какие:

Отопительную систему на основе электрокотла нужно монтировать на этапе строительства дома. В готовом жилье тоже можно, но ремонт неизбежен.
Перебои с электричеством приведут к отключению отопления. Это особенно актуально для домов в садовых товариществах.
Накипь, которая со временем образуется в котле, снизит его эффективность. Периодически ее предстоит удалять.
Чем больше площадь дома, тем выше расходы на электроэнергию.
Разная температура в комнатах возможна только, если вы заранее развели отопительные трубы.

Четвертый пункт, пожалуй, самый существенный. В целях экономии рекомендуем внимательно просчитывать всю полезную площадь жилья, которую предстоит обогревать. Чердаки, подсобки, крытые веранды, как правило, оставляют холодными.

Повышение эффективности и автоматизация

Для оптимизации эффективности системы фанкойлов могут быть применены следующие технологии:

Специальная установка для наружного воздуха с рекуперацией отработанного тепла и приточным воздухом с низкой точкой росы для обеспечения изолированной вентиляции наружного воздуха и улучшенного контроля влажности.
Управление вентиляцией с помощью двухпозиционных одноканальных воздухораспределителей, интегрированных с системой контроля присутствия в помещении.
Высокоэффективная установка охлажденной воды, включая высокоэффективные чиллеры с водяным охлаждением, перекачивание охлажденной воды с регулируемой скоростью / потоком.
Местная или централизованная установка нагрева воды с использованием конденсационных котлов и первичной перекачки с регулируемой скоростью.
Фанкойлы со ступенчатым регулированием скорости вращения вентилятора.
