Система отопления в хрущёвке схемы, устройство отопления пятиэтажного дома

Автономные системы отопления в хрущёвке: выбор котла и правильная разводка труб

Вопреки бытующему мнению можно сделать индивидуальное отопление в хрущевке. Для этого необходимо подобрать соответствующий нормам котел и предоставить управляющей компании разработанный проект. Предварительно она дает технические условия, на основе которых составляется автономная система отопления в хрущевках.

На что следует обратить внимание при решении этой задачи? Рассмотрим основные составляющие автономного отопления в хрущевке – котел, систему трубопроводов и радиаторы

Котел отопления для хрущевки

Средняя площадь двухкомнатной квартиры в хрущевках не превышает 60 м2. Поэтому оптимальная мощность газового котла должна составлять 7-8 кВт. Следующим условием является тип горелки – она обязательно должна быть закрыта. Так как устройство системы отопления в хрущевке по схеме не предусматривает монтаж котла – следует обеспечить нормальный воздухообмен для его работы. Это необходимо для забора воздуха с улицы при помощи коаксиального дымохода. В некоторых случаях можно устанавливать системы отведения угарных газов в воздушные каналы здания. Но перед этим необходимо получить согласование пожарной службы. Нередко именно это является препятствием для монтажа индивидуального отопления в хрущевке.

Трубы и радиаторы отопления

Для прокладки магистрали лучше всего использовать армированные трубы из полипропилена. Они характеризуются простым монтажом, доступной стоимостью. К их преимуществам можно отнести возможность скрытой установки. Ее можно выполнять только в полу, так как штробирование несущих стен запрещено. Схема системы отопления в хрущевке устроена так, что место установки радиаторов чаще всего находится под окнами. При проектировании автономной системы отопления можно предусмотреть монтаж дополнительных батарей. Чаще всего их устанавливают в ванную комнату.

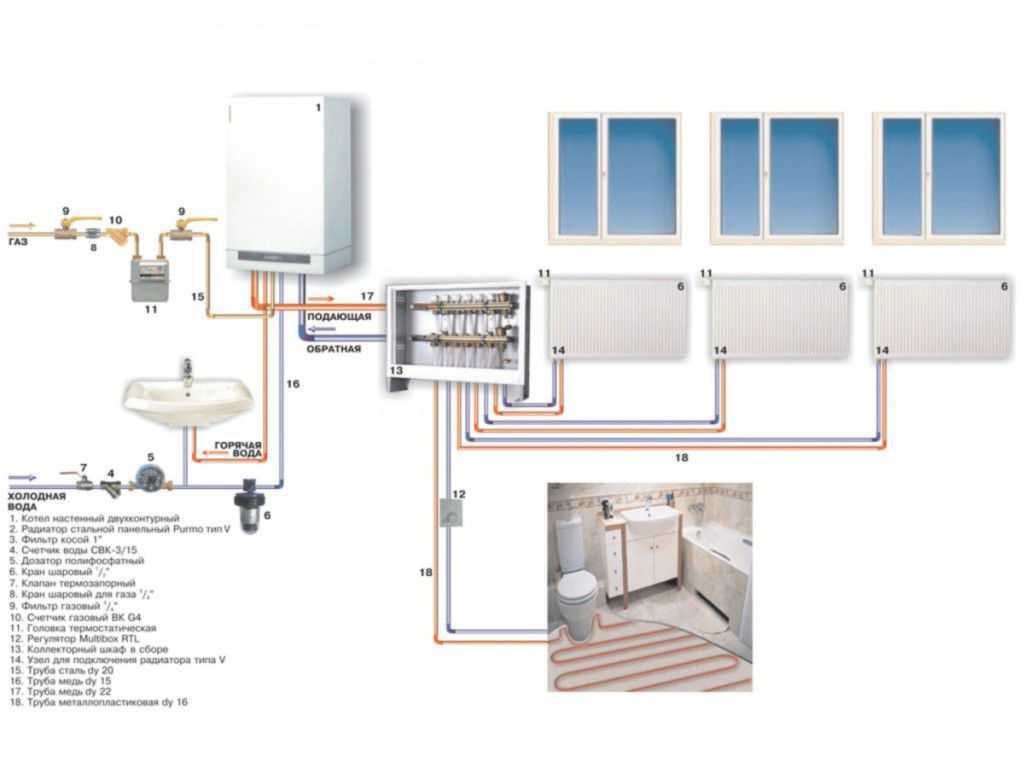

Проект и схемы отопления хрущевки

При разработке схемы отопления хрущевки нужно предусмотреть все нюансы. В частности – обеспечение горячего водоснабжения. Поэтому лучше всего приобретайте двухконтурные котлы отопления.

Требования к схеме ничем не отличаются от стандартных.

• Соответствие температурного режима и давления эксплуатационным характеристикам труб, радиаторов;
• Подключение к системе водоснабжения для подпитки отопления;
• Установка расширительного бака и циркулярного насоса.

В этом случае возможен монтаж водяного теплого пола. Для этого схема отопления хрущевки предусматривает монтаж коллектора. Он выполнит распределение теплоносителя по трубопроводам теплого пола, встроенная система смешивания горячего и холодного потоков воды (двухходовой клапан) будет автоматически регулировать температуру.

Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика – в ванной, на кухне и жилой комнате.

Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.

Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.

К атегория:Водоснабжение и отопление

Подготовка к работе

Если задумано подключение полотенцесушителя к системе горячего водоснабжения здания, придется посетить ЖЭК и написать заявление с просьбой о перекрытии горячей воды.

Методы подключения водяного полотенцесушителя.

Неплохо бы узнать заодно, какое давление в трубопроводе ГВС в «хрущевке». Эту справку тоже могут дать только специалисты. Необходимо знать эти цифры, для того чтобы определиться с выбором труб для подключения к системе: при давлении в 6-7 атм следует отдать предпочтение металлическим трубам. Если же давление ограничивается 2-4 атм, можно выполнить подключение при помощи полипропиленовых труб.

Статья по теме: Шторы на люверсах в гостиную: особенности и пошив своими руками

При выполнении скрытой в стене подводки труб к полотенцесушителю необходимо принимать во внимание трудоемкость выполнения ремонта в случае протечки таких труб и позаботиться о максимальной надежности соединений. Перед установкой нового полотенцесушителя надо демонтировать существующий. Если он был подключен к центральному отоплению, работы лучше производить в летний сезон

Если он был подключен к центральному отоплению, работы лучше производить в летний сезон

Перед установкой нового полотенцесушителя надо демонтировать существующий. Если он был подключен к центральному отоплению, работы лучше производить в летний сезон.

При подключении полотенцесушителя при помощи резьбового соединения демонтаж выполняется путем откручивания фитингов и удаления змеевика. В случае когда соединение сварное, или змеевик составляет единое целое с трубопроводом, его срезают болгаркой. Кронштейны, на которых держался старый прибор, удаляют.

Выбор мощности для основного обогрева и для комфортных зон

Пленочный подогрев можно использовать как в качестве основного источника тепла, так и для дополнительного, для организации комфортных зон — в ванной, на кухне, в прихожей.

Однако, определившись с предназначением и режимом использования, внимательно выбирайте мощность пленочного полотна, так как она бывает разной:

• для основного отопления используйте пленку с мощностью 160-200 Вт/кв.м.;
• для дополнительного достаточно 100-150 Вт/кв.м.

Придется также определить полезную площадь помещения. Это те квадратные метры, которые непосредственно будут прогреваться, и на которых будет происходить монтаж. А площадь под стационарными объектами вроде громоздкой мягкой мебели, ванны или стиральной машины сразу вычитайте.

Обеспечение теплом многоквартирных домов централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Схемы прокладки трубопроводов

Этот вид схем характеризует способ прокладки трубопроводов системы в зависимости от метода подключения к ним отопительных приборов. Существует 3 основных схемы прокладки труб комплекса водяного отопления:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторно-лучевая.

В однотрубной схеме радиаторы подключаются к подающему трубопроводу последовательно – теплоноситель проходит через каждый прибор по очереди, от последнего устройства обратный трубопровод возвращает остывшую воду в котел.

Здесь наблюдается постепенное снижение температуры от первой батареи к последней на линии, поэтому длина веток ограничивается – не рекомендуется размещать на одной линии более 4 – 5 радиаторов. Кроме того, возникают трудности управления температурой – при ограничении расхода теплоносителя снижается температура на всех радиаторах, расположенных за регулируемым. Нельзя и отключать батареи – в этом случае прекратится циркуляция по всей линии.

Однотрубная схема имеет модифицированную версию – изменение вносится установкой на каждый радиатор байпаса – перемычки равного или меньшего диаметра между входом и выходом теплоносителя из батареи.

По этому байпасу часть горячей воды минует отопительный прибор и поступает в следующий, смешиваясь с обраткой из первого (на котором установлена перемычка). Такая оптимизация несколько выравнивает температуру на приборах отопления, дает возможность частичного регулирования и отключения отдельных батарей.

Двухтрубная схема с технической точки зрения является более совершенной. В ней подключение радиаторов производится параллельно к двум независимым трубопроводам – подаче и возврату (обратке). Это позволяет работать батареям с минимальным взаимным влиянием, устройства легко управляются, могут отключаться для ремонта или промывки.

Двухтрубная система имеет 2 разновидности – тройниковую (тупиковую) схему и петлю Тихельмана (попутную схему). Большинство специалистов сходится в мнении, что попутная система Тихельмана более эффективна в работе. Подробнее о двухтрубной схеме водяного отопления можно прочитать в специальной статье.

Коллекторная (лучевая) схема реализуется подключением радиаторов отдельными подводками к распределительным коллекторам. При монтаже системы такого типа наблюдается повышенный расход трубы. Преимуществом этой схемы является сосредоточение управления отопительными приборами в одном месте – на коллекторном узле. Но при этом могут возникать трудности прокладки трубопроводов – от коллекторного узла отходит массивный пучок труб, которые трудно скрыть, особенно в штробу. Кроме того, при использовании коллекторной системы возникает повышенное гидравлическое сопротивление – это может потребовать установки более производительного циркуляционного насоса.

Основные схемы часто комбинируют между собой. Для домов, имеющих 2 и более этажа популярной схемой является система с 2-мя вертикальными стояками. Они являются двухтрубным компонентом схемы, к ним подключают либо однотрубные поэтажные ветки, либо поэтажные коллекторные группы.

Отдельной схемой водяного отопления является комплекс теплых полов. Он имеет в своем составе специальный узел, работает в низкотемпературном режиме. Трубопроводы контуров укладываются по 2-м основным схемам – рядами (змеевиком) и спиралью (улиткой). Подробнее об устройстве водяных теплых полов можно прочитать здесь.

Ленинградка в двухэтажном доме

Большинство классических схем применимо к многоэтажным строениям и однотрубная система не исключение. С первого этажа на второй поднимается стояк подачи. Эта труба имеет наибольший диаметр, эквивалентный патрубкам котла. Подача тянется под всеми радиаторами и за последним уже условно считается обраткой. Поскольку труба обычно обходит дом по периметру, ее дотягивают до подачи и опускают к котлу в общем техканале.

Другой вариант — опустить трубу на первый этаж и точно так же провести ее ниже всех радиаторов и замкнуть обратно в котел. Для такого подключения необходима высокая мощность котла и большая скорость протока, иначе на 8-10 радиаторе уже не будет достаточно высокой температуры. Поэтому оптимально сделать поэтажную разводку трубами с организацией двух контуров циркуляции. Если хотите чистую ленинградку — продумайте способ ограничивать проток пропорционально удаленности радиаторов от котла, но помните, что у однотрубной системы длина крыла всегда меньше.

Радиаторы подключаются к двум точкам одной трубы без разрыва. Чем больше разница между сечением магистральной трубы и отвода, тем меньше будут потери тепла и больше длина линии. Такое подключение позволяет включить радиатор в режим байпаса и локально регулировать проток, не влияя на общий режим работы — непосильная задача для классической однотрубной схемы.

Как усилить отопление на последнем этаже дома при нижней разводке — в отопительный сезон зимой

Ремонтные работы с отоплением со сливом воды даже из одного стояка в морозы очень чреваты скандалами с соседями и даже образованием не только воздушных, но и ледяных пробок в системе отопления в подвале и подъезде.

Первое, что приходит в головы замерзающим жильцам — купить электрический обогреватель, и греть электричеством. Но если процесс отсыревания потолка и стен зашел далеко, то жалкими 1-2 киловаттами электричества процесс похолодания в квартире не остановить.Например, пятиэтажка из силикатного кирпича, плоская крыша, квартира угловая 2-комнатная, ориентация дома — с севера на юг, южный торец дома.Наблюдаются повышенные потери тепла, по сравнению с остальными квартирами в подъезде. Самые большие теплопотери в угловой верхней квартире часто бывают через потолок, на теплоизоляцию которого, пока мороз не грянет — жильцы не перекрестятся.

Перерытие само по себе 10-20 сантиметров железобетона, в лучшем для теплоизоляции случае пустотные плиты перекрытия ПК 60-12 толщиной 22 см, не является теплоизоляцией.Наружные стены толщиной полметра, масса влажного 1 квадратного метра стены — почти тонна, да еще над головой каждый квадратный метр потолка весит четверть тонны, представляете, сколько нужно тепла, чтобы прогреть и просушить квартиру?

Если в квартире +14. +16 градусов, а на улице -25 градусов (по Цельсию), то 1-2 киловаттами электрического отопления (круглосуточно) явно не обойдешься. Примерно 10 киловатт нужно жечь целые сутки на протяжении месяца-двух, и проветривать, проветривать, проветривать, чтобы начать выгонять влагу из потолочного перекрытия и стен, чтобы квартира снова стала тёплой.

Но в хрущевках электропроводка слабая, максимально можно включить 2-3 киловатта нагревательной мощности.

Но даже 1 киловатт круглосуточного отопления за 1 сутки (24 КВт-ч) стоит 2 евро дневного тарифа (16 КВт-ч) и 66 евроцента ночного электротарифа (8 КВтЧ). Итого электричества на 80 евро в месяц по болгарским ценам 2014 года (цены мало изменились с прошлого года).

800 евро в месяц вряд ли кому понравится платить за проблемы с теплоизоляцией и отоплением. Поэтому — другие способы ‘увеличить тепло в квартире’:

Первый Способ увеличения теплоотдачи отопительных приборов, то есть батарей.Обдув батарей

Это самый гуманный способ, не связанный с перекрыванием стояка. Элементарно организовать обдув батарей вентиляторами — примерно как рассказано в материале сделать вентиляторный радиатор из установленного.

Поменьше греть стены за батареей — остальной квартире будет теплее

Так как стены стены промокают за батареями только в совсем тяжелых случаях, и повышенная температура стены за батареями — это бестолковое отопление улицы, то можно перераспределить тепло в пользу холодных потолка и стен — сделать теплоизоляцию за батареями.И вообще утеплиться.По поводу пенопласта и пенополистирола:Эти теплоизолирующие материалы за батареей будут усиленно загрязнять воздух в квартире, лучше бы их не надо. Хороши маты из каменной ваты и алюминиевой фольги (примерно как на теплотрассах).

Врезать шаровой кран в шунт — регулируемый шунт батарей

На схеме отопления shunt (труба-перемычка) — это для того, чтобы не вся горячая вода отопления проходила только через ваш отопительный прибор, а кое-какое тепло доставалось и нижним соседям. Но соседям у нижних соседей нет над головой холодного перекрытия с чердаком или техническим полуэтаж! Чтобы было более равномерное распределение отопление по этажам, можно попробовать заставить владельца отопления врезать кран в шунт. Тем самым будет возможность регулировать долю теплоносителя, проходящуючерез батарею.

Прикрыли кран — уменьшили поток теплоносителя в стояке (суммарную теплоотдачу стояка), зато увеличили поток через батарею верхнего этажа (увеличили тепло от самой верхней батареи). Но это риск разбалансировать отопление всего стояка и дома.

Диагональ — это дополнительные калории

Диагональная схема подключения отопительных приборов — сверху вниз — с одной стороны радиатора на другую — по диагонали. Так как пути прохождения воды по рёбрам плюс между секциями в дианональном случае имеют более-менее одинакое гидравлическое сопротивление — скорость потока теплоносителя, то и батареи прогреваются равномернее, теплоотдача несколько выше (может быть, зависит от многих факторов).

Радикальное улучшение отопления

Заставить собственника отопления сменить стояк вместе с засоренными заросшими трубами и радиаторами.

Опасайтесь утепления дома пенопластом снаружи без проверки и ремонта вентиляции — если дом уже промок, то укутанный пенопластом он не просохнет уже никогда.

Проблема

Основная проблема, о которой мне поведали родственники – абсолютно холодные батареи в двух смежных комнатах, тогда как в других комнатах радиаторы заметно потеплели с началом отопительного сезона.

1. В комнатах с теплыми батареями среднесуточная температура составляла +17С;
2. В комнатах с неработающим отоплением +13С.

Как говорится, почувствуйте разницу…

На протяжении нескольких дней звонки соседей и родственников в теплосети заканчивались примерно одинаково – ничем, т.к. дом кооперативный, и его обслуживание не входит в их компетенцию, за исключением аварийных случаев.

А своего постоянного сантехника кооперативу из 60 квартир (4 подъезда), где больше половины жильцов – люди глубоко пенсионного возраста, содержать из своего кармана было накладно. Специалист на полставки следил лишь за тем, чтобы не было протечек во время запуска системы, и не более того.

Поиск решений

Прибыв на место, первым делом проверяю краны на радиаторах и на байпасах – все в открытом положении в обеих комнатах. Открываю краны Маевского на каждом радиаторе – тонкая струйка воды информирует, что давление в системе есть, а радиатор не завоздушен. Но нужно выяснить, есть ли вообще теплоноситель в системе.

С этой целью отправляюсь в подвал дома. От элеваторного узла определяю направление и нахожу «свои» трубы подачи и обратки.

Вот она наша магистраль.

Дойдя до месторасположения квартир нашего подъезда, вижу две трубы – подачи и обратки. На ощупь обе трубы различаются довольно ощутимо, так что определить, что более холодная — это обратка, не составило труда.

На первом плане – обратка.

Снова пускаю в ход руки – оба стояка холодные, хотя буквально в метре до этого участка температура была более чем комфортной. Причина – завоздушивание системы на верхнем пятом этаже, из-за чего теплоноситель не циркулирует.

Покидаю подвал и отправляюсь знакомиться с соседями верхнего этажа, попутно интересуясь у других жильцов наличием запорных кранов и их состоянием. Как и следовало ожидать, у всех стоят чугунные радиаторы, установленные 30 лет назад.

Пятый этаж – перемычка между комнатами.

В домах-хрущевках нет технического этажа, поэтому подача теплоносителя осуществляется снизу из подвала. Для наглядности работы системы отопления предлагаю рассмотреть представленную ниже схему.

Красными стрелками показано направление движения от подачи, синими – обратки.

Возвращаемся к квартире пятого этажа. В двух комнатах семейства пенсионеров были установлены чугунные радиаторы на 12 и на 7 секций. Именно их и предстояло развоздушить.

Причина отсутствия тепла – в скопившемся воздухе внутри радиатора.

Единственно доступный для этого способ – с помощью ниппеля (прообраз крана Маевского), врезанного в заглушку радиатора.

Предстоящее место работы.

1. Старое оцинкованное ведро на 12 литров;
2. Пассатижи;
3. Две отвертки с плоским жалом;
4. Несколько половых тряпок – брызги будут неизбежны.

Вот он наш нехитрый инструмент.

Устанавливаю ведро под радиатором.

Поскольку брызг ожидается много, обеспечиваю вокруг радиатора место для работы – убираю горшки с цветами и отодвигаю мебель подальше

Затем беру отвертку и осторожно, чтобы не слизать грани, откручиваю винт против часовой стрелки

Усилия приходится прилагать чрезмерные.

• Старая система не поддалась с первой попытки, пришлось задействовать пассатижи – с их помощью проворачивал отвертку, пока винт не стронулся с прикипевшего места;
• Шипение воздуха ознаменовало начало выхода воздушной пробки. В течение 3-4 минут воздух покидал радиатор, после чего тонкой струйкой потекла холодная вода;
• Отрегулировав винт таким образом, чтобы вода лилась в подставленное ведро, дал время – где-то за полчаса, когда ведро наполнилось наполовину, температура воды с ледяной сменилась на теплую, после чего я закрутил винт обратно.

Как не вспомнить классику: «О, тепленькая пошла….»

Такую же операцию я проделал и с чугунной батареей в другой комнате. Спустя несколько часов в квартирах стало заметно теплее – термометр показал повышение на пару градусов. Конечно, говорить о полном решении проблемы холода в квартире не приходится, т.к. температура теплоносителя далеко не 75С, но и за окном еще не лютая зима.

Надеюсь, что мой опыт кому-нибудь из вас пригодится. Если симптомы аналогичные – договаривайтесь с соседями верхнего этажа и развоздушивайте стояк до наступления зимы. Удачи, камрады!

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным. Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.
