Тепловая изоляция оборудования и трубопроводов: снип, характеристики, виды теплоизоляции и требования к ним

Виды теплоизоляционных материалов

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

• достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
• химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
• незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
• минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

• каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
• стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180  С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

1. стойкость к вибрации;
2. устойчивость к биологическим и химическим воздействиям;
3. длительный срок службы.

Пенополиуретан

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

• имеет нейтральный запах и нетоксичен;
• стоек к гниению;
• безопасен для человеческого организма;
• очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
• обладает хорошими диэлектрическими свойствами;
• химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
• выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

1. Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

1. Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

1. Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

1. Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.

Тепловой расчет тепловой сети

Для теплового расчета примем следующие данные:

· температура воды в подающем трубопроводе 85 оС;

· температура воды в обратном трубопроводе 65 оС;

· средняя температура воздуха за отопительный период Республики Молдова +0,6 оС;

Рассчитаем потери неизолированных трубопроводов. Приближенное определение тепловых потерь на 1 m неизолированного трубопровода в зависимости от разности температур стенки трубопровода и окружающего воздуха может быть произведен по номограмме. Значение потерь тепла, определенное по номограмме, умножается на поправочные коэффициенты :

где: a

— поправочный коэффициент, учитывающий разность температур,а =0,91;

b

— поправка на излучение, дляd =45 mm иd =76 mmb =1,07,а дляd =133 mmb =1,08;

l

— длина трубопровода, m.

Тепловые потери 1 m неизолированного трубопровода, определенные по номограмме:

для d

=133 mmQном =500 W/m; дляd =76 mmQном =350 W/m; дляd =45 mmQном =250 W/m.

Учитывая то, что теплопотери будут как на подающем, так и на обратном трубопроводе, то теплопотери необходимо умножить на 2:

kW.

На теплопотери опор подвесок и т.п. к теплопотерям самого неизолированного трубопровода добавляется 10%.

kW.

Нормативные значения среднегодовых тепловых потерь для тепловой сети при надземной прокладке определяются по следующим формулам :

где: , — нормативные среднегодовые тепловые потери соответственно подающего и обратного трубопроводов участков надземной прокладки, W;

,- нормативные значения удельных тепловых потерь двухтрубных водяных тепловых сетей соответственно подающего и обратного трубопровода для каждого диаметра труб при надземной прокладке, W/m, определяемые по ;

l

— длина участка тепловой сети, характеризующегося одинаковым диаметром трубопроводов и типом прокладки, m;

— коэффициент местных тепловых потерь, учитывающий тепловые потери арматуры, опор и компенсаторов. Значение коэффициента в соответствии с принимается для надземной прокладки 1,25.

Расчет теплопотерь изолированных водяных трубопроводов сведен в таблицу 3.4.

Таблица 3.4 — Расчет теплопотерь изолированных водяных трубопроводов

dн, mm	, W/m	, W/m	l, m	,W	, W
133	59	49	92	6,79	5,64
76	41	32	326	16,71	13,04
49	32	23	101	4,04	2,9

Среднегодовая теплопотеря изолированной тепловой сети составит 49,12 kW/an.

Для оценки эффективности изоляционной конструкции часто пользуются показателем, называемым коэффициентом эффективности изоляции:

где Qг,Qи — тепловые потери неизолированной и изолированной труб, W.

Коэффициент эффективности изоляции:

Изоляция и СНиПы

СНиПы – это разновидности нормативных документов. В производстве они получили достаточно широкое распространение. Благодаря использованию СНиПов есть возможность выполнить теплоизоляцию по всем нормам относительно плотности. Учитывается и такой показатель, как коэффициент теплопроводности для различных типов.

Например, отдельные требования СНиП предъявляют к поверхностям, которые имеют температуру не больше 12 градусов. В данном случае обязательным требованием становится наличие пароизоляционного слоя.

Расчёт проводится по специальной процедуре с поверхностями, у которых нет определённого температурного режима. И которые слишком быстро меняют технические характеристики.

Какую функцию выполняет защита?

Одно из назначений тепловой изоляции оборудования и трубопроводов – в снижении величин по тепловым потокам внутри конструкций. Материалы покрываются защитно – покровными оболочками, которые гарантируют полную сохранность слоя, в любых условиях эксплуатации.

Большое внимание вопросам тепловой изоляции уделяют в разных направлениях промышленности и энергетики. В сооружениях и оборудовании в этих отраслях именно тепловая изоляция становится одним из наиболее важных компонентов

Результатом становится не только снижение потерь по теплу при взаимодействиях с окружающей средой. Но и расширение возможностей по сохранению оптимального теплового режима.

Советы по независимому монтажу

Сложность процесса обустройства теплоизоляции сильно зависит от масштабов работы. В случае если в пределах частного дома совладать возможно практически за пара часов, то при прокладке магистрали придется изрядно потрудиться.

Ниже мы приведем инструкцию, в которой попытаемся учесть все ключевые моменты.

Начнем описание с технологии утепления тех труб, каковые проложены снаружи.

Подземную часть обслуживаем так:

• На дно траншеи укладываем канализационные лотки, изготовленные из бетона с высокими показателями водонепроницаемости.
• В лоток укладываем трубы, шепетильно герметизируя соединения.
• Сверху надеваем теплоизоляционные кожухи, а после этого оборачиваем изделия паропроницаемой стеклотканью. Для фиксации используем особые полимерные хомуты.
• Закрываем лоток крышкой, по окончании чего засыпаем его вынутым из траншеи грунтом. Нужно в зазор между краем траншеи и стенками лотка уложить глиняно-песчаную смесь с последующим уплотнением.
• В случае если лоток не употребляется, то трубы укладываем на слой уплотненного грунта с подсыпкой из песчано-гравийной смеси.

Пара в противном случае выгладит работа по теплоизоляции наружного трубопровода:

• Для начала очищаем все детали от ржавчины, снимая ее с применением железной щетки.
• После этого обрабатываем трубы противокоррозионным составом.
• На следующем этапе или монтируем полимерную «скорлупу», или оборачиваем каждую трубу минераловатным рулонным утеплителем.

• Точно равно как и в прошлом случае, обустраиваем защитный слой, лишь тут возможно применять еще и фольгированную пленку с полимерным армированием.
• Для закрепления всей конструкции используем стальные либо пластиковые хомуты.

Внутренние трубопроводы утепляем несложнее всего: надеваем на них соответствующие по диаметру кожухи из пенополиэтилена и фиксируем фольгированным скотчем либо пластиковыми креплениями.

Критерии выбора теплоизоляционного материала для труб:

При выборе материалов и изделий, входящих в состав теплоизоляционных конструкций для поверхностей с положительными температурами теплоносителя (20 °С и выше), следует учитывать следующие факторы:

1. месторасположение изолируемого объекта (регион размещения, согласно СП 131.13330 «Строительная климатология»);
2. температуру изолируемой поверхности;
3. температуру окружающей среды;
4. требования пожарной безопасности;
5. агрессивность окружающей среды или веществ, содержащихся в изолируемых объектах;
6. коррозионное воздействие;
7. материал поверхности изолируемого объекта;
8. допустимые нагрузки на изолируемую поверхность;
9. наличие вибрации и ударных воздействий;
10. требуемую долговечность теплоизоляционной конструкции;
11. санитарно-гигиенические требования;
12. температуру применения теплоизоляционного материала;
13. теплопроводность теплоизоляционного материала;
14. температурные деформации изолируемых поверхностей;
15. конфигурация и размеры изолируемой поверхности;
16. условия монтажа (стесненность, высотность, сезонность и др.);
17. условия демонтажа и утилизации;
18. теплоизоляционная конструкция трубопроводов тепловых сетей подземной бесканальной прокладки должна выдерживать без разрушения:
19. воздействие грунтовых вод;
20. нагрузки от массы вышележащего грунта и проходящего транспорта.

При выборе теплоизоляционных материалов и конструкций для поверхностей с температурой теплоносителя 19 °С и ниже и отрицательной температурой дополнительно следует учитывать относительную влажность окружающего воздуха, а также влажность и паропроницаемость теплоизоляционного материала..

Согласно действующих строительных норм, изоляции подлежит любая система отопления, независимо от вида прокладки трубопровода и параметров теплоносителя. Дополнительно, для достижения максимального эффекта экономии тепловой энергии, утеплению подлежат люки технических колодцев и камер, запорная арматура, узлы управления и прочие соединительные элементы (как фланцевые, так и резьбовые).

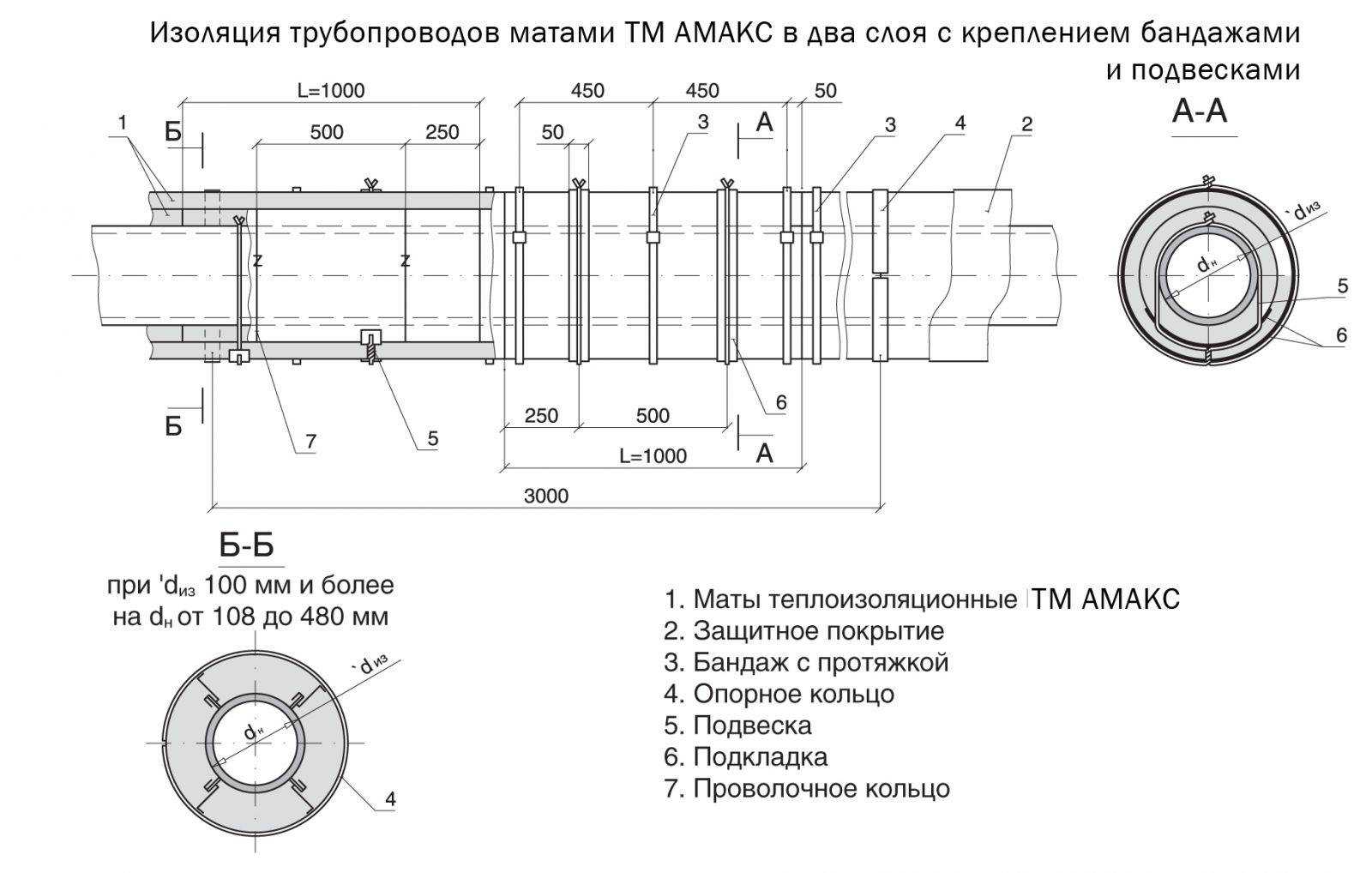

Многослойные конструкции для защиты трубопроводов

Нередко для утепления трубопроводов устраивается теплоизоляция по методу «труба в трубе». При использовании этой схемы выполняется монтаж теплозащитного кожуха. Главная задача специалистов, осуществляющих монтаж такого контура, заключается в том, чтобы правильно соединить все детали в единую конструкцию. По завершении работы получается конструкция, которая выглядит следующим образом:

• в качестве основы теплозащитного контура выступает труба из металла или полимерного материала. Она является несущим элементом всего устройства;
• из вспененного ППУ выполнены теплоизоляционные слои конструкции. Нанесение материала производится по заливной технологии, расплавленной массой заполняется специально созданная опалубка;
• защитный кожух. Трубы из оцинкованной стали или полиэтилена используются для его изготовления. Первые служат для прокладки сетей на открытом пространстве. Вторые применяются в тех случаях, когда системы трубопроводов прокладываются в грунте по безканальной технологии. Кроме этого, часто при создании такого типа защитного кожуха в утеплитель на основе пенополиуретана закладываются медные проводники, основным предназначением которых является дистанционный контроль состояния трубопровода, в том числе и целостности слоя теплоизоляции;
• если на место монтажа трубы поступают в собранном виде, то для их соединения используют метод сварки. Специальные термоусадочные манжеты специалисты применяют для сборки теплозащитного контура. Или же могут использоваться накладные муфты, изготовленные на основе минеральной ваты, которые покрыты слоем фольги.

Изоляция и СНиПы

СНиПы – это разновидности нормативных документов. В производстве они получили достаточно широкое распространение. Благодаря использованию СНиПов есть возможность выполнить теплоизоляцию по всем нормам относительно плотности. Учитывается и такой показатель, как коэффициент теплопроводности для различных типов.

Например, отдельные требования СНиП предъявляют к поверхностям, которые имеют температуру не больше 12 градусов. В данном случае обязательным требованием становится наличие пароизоляционного слоя.

Расчёт проводится по специальной процедуре с поверхностями, у которых нет определённого температурного режима. И которые слишком быстро меняют технические характеристики.

Виды утеплителей

Рассмотрим самые популярные и часто используемые материалы для теплоизоляции:

1. Стекловолокно. Материалы из стеклянного волокна часто используют для трубопроводов надземной прокладки, так как они имеют длительный срок эксплуатации. Стекловолокно имеет низкую температуру применения и характеризуется низкой плотностью. В качественном стекловолокне высокая вибрационная, химическая и биологическая стойкость.
2. Минеральная вата. Утепление трубопроводов минеральной ватой является весьма эффективным теплоизолятором. Этот изоляционный материал применят в разных условиях. В отличие от стекловолокна, которое имеет низкую температуру применения (до 180ºС), минеральная вата выдерживает температуру до 650 ºС. При этом сохраняются ее теплоизолирующие и механические свойства. Минеральная вата не теряет форму, имеет высокую стойкость к химическому воздействию, кислоте. Этот материал не токсичен и отличается низкой степенью влагопоглощения.

В свою очередь, минеральная вата бывает двух форм: каменная и стеклянная.

1. Пенополиуритан имеет широкую область применения, но является достаточно дорогим материалом. Согласно нормам СНиП, тепловая изоляция трубопроводов является экологически безопасной и не воздействует на здоровье человека. Пенополиуритан устойчив к воздействию внешних факторов, нетоксичен и довольно прочен.
2. Пенополистирол. В некоторых областях промышленности пенопласт является незаменимым материалом, так как имеет низкие показатели теплопроводности и влагопоглощения и долгий срок службы. Пенополистирол трудно воспламеняем, и является отличным звукоизолятором.
3. Кроме вышеперечисленных материалов, утепление трубопроводов можно осуществлять и с помощью других менее известных, но не менее практичных утеплителей, таких как пеностекло и пеноизол. Эти материалы прочные, безопасные и являются близкими родственниками пенопласта.

Защиту от коррозии и высокую теплоизоляцию труб может обеспечить и теплоизоляционная краска.

Надо ли утеплять трубы в подвале дома

Надо ли утеплять полипропиленовые трубы в подвале? Если вы не провели при строительстве утепление ленточного фундамента. то защитить коммуникации от потерь тепла просто необходимо. Если загородный дом редко эксплуатируется в зимний период, то коммуникации могут промерзнуть, независимо от того, какой материал используется для трубы водопровода – металлопластик, труба пнд или оцинкованная сталь.

При входе холодной водопроводной трубы в теплое помещение на ней всегда будет образовываться конденсат. Если труба будет изолирована, то вы защитите помещение от возможного появления сырости. Трубы отопления в подвале также нуждаются в теплоизоляции, чтобы не тратить лишнее тепло в данном помещении, а перенаправить его по максимуму в жилые помещения, снизив свои затраты на отопление.

Базы утепления

Необходимость исполнения работ

Все мероприятия по утеплению трубопроводов осуществляются с одной определенной целью – снизить влияние внешних факторов на содержимое труб.

Но в зависимости от обстановки нюансы смогут различаться:

В случае если мы говорим об отоплении помещения и тёплом водоснабжении, то тут необходимо минимизировать утраты энергии при транспортировке теплоносителя. Пока тёплая вода дойдет по трубопроводу от котельной до дома (особенно зимой), она успеет остыть приблизительно на 10-150С. Соответственно, денежные утраты будут также большими.

• Помимо этого, теплоизоляция труб с тёплой водой, проходящих в жилых и производственных помещениях, кроме этого ответственна. Она монтируется чтобы предохранить людей от ожогов при взаимодействии с нагретыми стенками коммуникационных контуров.
• С холодной водой и системой канализации мы имеем проблему пара иного характера. При понижении температуры атмосферного воздуха возрастает риск замерзания жидкости в трубах, что на ранних этапах ведет к ослаблению напора, а после этого и к полной закупорке.
• При попытке воспользоваться системой, в которой появилась ледяная пробка, может случиться разрыв трубы со всеми вытекающими (в прямом и переносном смысле) последствиями.

Фактически, как раз для решения этих трех неприятностей и употребляются обрисованные ниже методики.

Подходы к решению задачи

Обезопасисть трубопроводы от перепадов температуры и внешних действий возможно несколькими методами:

• Кроме этого к данной группе способов возможно отнести прокладку трубопроводов в подземных закрытых лотках: система находится в относительно изолированной воздушной камере, воздушное пространство в которой остывает значительно медленнее.
• Но возможность «запрятать» трубу под землю имеется далеко не всегда. Как раз исходя из этого в подавляющем большинстве случаев употребляется теплоизоляционной контур из пористых материалов. Данный контур делает функцию буферной территории, мешая потерям тепла тёплой жидкости и защищая холодную воду и стоки от замерзания.

Этой методике мы и посвятим наш подробный обзор.

Нормативное урегулирование

Основополагающим документом, регулирующим материалы и способы, применяемые при тепловой изоляции разных коммуникаций, есть СНиП 2.04.14-88. В этом нормативе собрана информация о технологии утепления, и основные требования, каковые выдвигаются к защитным контурам.

В случае если анализировать основные положения данного документа, то СНиП на тепловую изоляцию оборудования и трубопроводов содержит такие советы:

• Утепление должно быть обязательной составляющей любой системы, вне зависимости от температуры теплоносителя.
• Для оборудования теплоизоляционного слоя смогут употребляться как готовые (ниже мы поведаем об изюминках систем «труба в трубе»), так и сборные конструкции.
• При обустройстве утепления нужно в обязательном порядке предусмотреть защиту железных частей от коррозии, потому, что в этом случае ржавчина будет распространяться существенно стремительнее.

Кроме этого в документе приводятся формулы, по которым осуществляется расчет толщины каждого слоя. Информацию о минимально допустимой мощности (по СНиП) теплоизоляционного контура мы собрали в таблице ниже:

Особенности обустройства теплоизоляции	Минимальная толщина, мм
При применении тканей, прошивных холстов, шнуров	30
При применении волокнистых уплотняющихся материалов	40
При утеплении плотными полимерами, для труб малого диаметра (до 40 мм)	40
То же для труб громадного диаметра (свыше 40 мм)	60

Необходимо подчернуть, что основная часть изложенных в стандарте требований касается обустройства тепловых сетей громадной мощности, и магистральных водопроводов и канализационных труб. Но кроме того в том случае, если вы делаете обустройство системы водоснабжения либо канализации своими руками, стоит ознакомиться с этим документом и по возможности применять приведенные в нем данные при проектировке и монтаже.

Как утеплить трубы в подвале своими руками

Следует заранее задуматься, как и чем утеплить трубы в подвале частного дома, как утеплить столбчатый фундамент и какой теплоизоляционный материал использовать для различных материалов. Требования к используемым материалам должны учитывать легкость монтажа изоляции, длительный срок эксплуатации, водоотталкивающие характеристики, экологическую и пожарную безопасность материала.

Никаких сложностей в работе у вас возникнуть не должно, с данным вопросом под силу справиться любому. Никаких особых навыков или специального инструмента для утепления труб в подвале не потребуется. Ознакомьтесь с видео инструкцией в конце статьи по данной теме, и вам станут понятны этапы утепления канализации. Главное соблюдать аккуратность при выполнении всех ремонтных работ.

Вспененный полиэтилен

Диапазон температур, при которых допускается применение вспененного полиэтилена высокого давления, от -70 до +70 °С. Верхняя граница не сочетается с максимальной температурой трубы отопления, обычно принимаемой при расчетах. Это значит, что как тепловая изоляция трубопроводов материал малопригоден, но может использоваться в роли изолирующего слоя поверх жаростойкого.

Пенополиэтиленовая изоляция нашла практически безальтернативное применение в качестве защиты от промерзания труб водопроводных. Очень часто она используется как пароизоляция и гидроизоляция.

Выпускается материал в виде листов либо в виде гибкой толстостенной трубы. Последняя форма чаще применяется, так как более удобна для утепления водопровода. Стандартная длина – 2 метра. Цвет варьируется от белого до темно-серого. Возможно наличие покрытия из алюминиевой фольги, отражающей ИК излучение. Различия касаются внутренних диаметров (от 15 до 114 мм), толщины стенок (от 6 до 30 мм).

Пенополиэтилен

Пенополиэтилен имеет более низкую стоимость и меньшую область применения. Его нельзя использовать для изоляции так называемых «холодных объектов», так как он имеет низкое сопротивление проникновению водяного пара. Этот вид термоизоляции не позволяет добиться полной герметичности термоизоляционного слоя, что приводит к потерям тепла. Как недостаток отмечают и плохое склеивание швов.

Чтобы избежать указанных недостатков, надо использовать теплоизоляционные трубы из полиэтилена. Вместе с листовыми материалами они обеспечивают надежную теплоизоляцию любых трубопроводов. Такие трубы просты в эксплуатации и при монтаже, имеют невысокую цену. Использовать полиэтиленовые трубы можно как на новых, так и уже на действующих системах. Благодаря наличию специальной защелки, их легко демонтировать, что удобно при проведении ремонта.

При монтаже изоляцию разрезают по технологическому шву, а затем склеивают. При этом необходимо сделать небольшой натяг, для того чтобы компенсировать усадку полиэтилена. Такая изоляция легко устанавливается на колена и дуги, длина трубы составляет 2 метра.

Теплоизоляция трубопроводов позволяет сберегать тепло, и экономический эффект вы получаете уже в начале эксплуатации системы.

Какие бывают виды тепловой изоляции

Условно теплоизоляционные материалы можно разделить на 2 большие группы:

1. Теплоизоляция из неорганических материалов, главным образом, на основе кремния – волокнистая (минеральная вата и изделия из неё, муллитокременезёмные материалы); а также с закрытой пористостью (пеностекло, пенобетон). Плюсами такой теплоизоляции является пожарная безопасность, стойкость к воздействию агрессивных сред. К недостаткам волокнистых материалов можно отнести гигроскопичность, невысокую прочность на сжатие (при малых плотностях). Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов», данные материалы запрещено использовать при бесканальной прокладке трубопроводов. В случае пеностекла минусом является хрупкость, высокая стоимость как самого материала, так и монтажных работ.

2. Теплоизоляция из органических материалов (полимеров) – пенополистирол, беспрессовый и экструдированный, пенополиуретан, полиизоцианурат, вспененный каучук и полиэтилен. К плюсам данной группы можно отнести высокую прочность на сжатие, негигроскопичность, позволяющую отказаться от устройства пароизоляционного слоя, хорошие показатели теплопроводности, низкий удельный вес. Основными недостатками являются пожароопасность, нестойкость к химическому воздействию, к воздействию УФ-излучения. Такая теплоизоляция является практически безальтернативной при бесканальной прокладке трубопроводов.

Технология и монтаж утеплителей в быту лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

• Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
• Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
• Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов.  ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

• В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
• Раздвигают шов и помещают изделие на трубу.
• Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 – 5 штук на один погонный метр.
• Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 – 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Утепление труб отопления под землей

Решая, чем утеплять трубы отопления на улице при подземной укладке в бытовом хозяйстве, обычно используют жесткие оболочки или помещают мягкие пористые материалы в полимерные трубы большего диаметра. Для теплоизоляции трубопроводов пенопластовой скорлупой поступают следующим образом:

• Лежащий на поверхности трубопровод очищают от грязи и размещает на нем сегменты скорлупы соединением шип в паз с таким расчетом, чтобы верхний и нижний элемент ложились со сдвигом.
• По мере укладки фрагментов их связывают между собой скотчем, для соединения можно воспользоваться и специальным клеем для пенопласта.
• После монтажа на поверхности трубопровод помещают в траншею на заранее засыпанную подушку из песка и присыпают землей.

Рис. 21 Монтаж жестких скорлуп

При теплоизоляции отопительных трубопроводов широко используют материалы, применяемые в строительной отрасли, для удобства использования на трубопроводах их выпускают в виде цилиндрических скорлуп или полых трубок различной длины. Для изоляции наружных и внутренних трубопроводов отопления наиболее рациональный вариант – применение мягких трубок из вспененного полиэтилена, подземный трубопровод обычно изолируют жесткими скорлупами из пенопласта или пенополиуретана.
