Какое давление газа по бытовой сети частного дома и квартиры

Переходы газопроводов через воду

Магистральные газопроводы могут проходить над и под водой.

Подводные переходы располагаются перпендикулярно оси потока воды. При этом они находятся на расстоянии как минимум полуметра от отметки возможного размыва дна до поверхности трассы, от проектных отметок их должно отделять расстояние не менее одного метра.

Чтобы трубы не всплыли, во время строительства их закрепляют с помощью специальных грузов, заливают бетоном или засыпают минеральными материалами.

Участки переходов, проходящие через природные или искусственные препятствия, должны соответствовать нормам. Это гарантирует их безопасность и надежность в использовании.

Надземные переходы нужны там, где газопровод проходит через овраги, небольшие речки и т. д. Элементы, располагающиеся на поверхности, бывают следующих видов:

Газопровод через воду

• арочные;
• балочные;
• висячие.

Вид надземных элементов выбирается в зависимости от условий места, где прокладывается магистральный газопровод. Переходы арочного типа представляют собой жесткую конструкцию и, как правило, строятся там, где трубы проходят через каналы. Балочная конструкция представляет собой самонесущую трубу.

Висячие переходы делятся на вантовые, провисающие и гибкие. В вантовых переходах за закрепление трубопровода в необходимой позиции отвечают наклонные тросы. В переходах висячего типа газопровод ничем не удерживается и свободно прогибается под собственной массой. Гибкий переход – это конструкция, в которой трубы закреплены системой подвесок к одному или нескольким тросам.

Техника безопасности при эксплуатации магистрального газопровода

Соблюдайте правила техники безопасности на участках где происходит установка магистрального газопровода

Магистральный трубопровод – это потенциально опасное сооружение, использовать которое можно только в соответствии со специальными инструкциями, регламентирующими строительство и эксплуатацию магистральных газопроводов.

За работой газопровода обязаны следить промышленные организации, использующие его. Они также должны завести специальный паспорт в двух экземплярах. К ним прилагается схема, на которую нанесены все трубопроводные детали, указан их тип, фирма-производитель, материал, установленная арматура.

Периодичность обхода или облета всей территории сооружения устанавливается в зависимости от нормативов обслуживания. В случае стихийного бедствия, которое могло повредить трубы, должен быть проведен внеочередной осмотр. Обследование переходов трубопровода через автомобильные дороги проводится ежегодно.

Виды газопроводов

Углеводородные газы в мировом сообществе признаются более перспективным видом сырья, чем нефть, и намного более продуктивным, чем уголь. Для транспортировки СУГ – сжиженных углеводородных газов – требуются особые условия, как и для хранения. Иногда их называют, в зависимости от происхождения, СНГ (нефтяные) или СПГ (природные). На сегодняшний день подразумевается, что все три аббревиатуры обозначают то же, что и СУГ, но у этих смесей иногда значительная разница в составляющих, и это заставляет предполагать необходимость разработки отдельных стандартов для СПГ.

Задвижка газопровода

Из-за потенциальной взрывоопасности к прокладке сетей предъявляются особые правила. Существуют:

• специальный СП 62.13330.2011 «Газораспределительные системы» (переработанная и дополненная редакция СНиП 42-01-2002);
• вспомогательная таблица (В.1*), в которой указаны минимальные расстояния, вытекающие из свода правил;
• ФНиП «Правила безопасности для объектов, использующих сжиженные углеводородные газы» (ПБ были утверждены Приказом от 21.11.2013 № 558);
• недавно принятый ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные», имеющий отношение к защите газораспределительных систем.

Около города Расстояние от жилых и общественных зданий до газопровода можно найти в «Правилах охраны газораспределительных сетей», утвержденных Постановлением Правительства Российской Федерации от 20.11.2000 № 878. Основные требования к любым трубопроводам – надежность и безопасность в эксплуатации.

Многое зависит от способности всего комплекса обеспечивать правила промышленной безопасности на любом этапе, а также возможности отключения отдельных участков для производства работ по ремонту и сохранности.

Станция

Магистральные газопроводы

Устанавливают для перемещения сырья на значительные расстояния. Относятся к числу опасных сооружений, потому что через них идет газ под высоким давлением. Первая категория предполагает до 10 МПа, вторая – до 2,5 МПа. Для поддержания высокого давления по пути транспортировки необходимы газокомпрессорные станции. Газораспределительные станции снижают давление для подачи на ГРП, откуда топливо доставляется непосредственно потребителю.

Прокладка газовой трубы

Распределительные сети

Распределительные газопроводы прокладываются от ГЗРС к потребителю с соблюдением необходимых правил безопасности. Это означает, что в них поддерживается параметр низкого, высокого или среднего давления газа. Допустимое расстояние от газопровода до фундамента здания (сооружения) регламентируется с учетом требований свода правил.

Необходимость соблюдать определенную дистанцию продиктована количеством выходов, одноступенчатостью или многоступенчатостью, давлением газа на выходе (низкого, среднего – от 5 КПа до 0,3 МПа, высокого – от 0,3 до 1,2 МПа).

На фото изображена газовая труба.

Рядом с деревней

Оптимальное давление для домашних трубопроводов

Газопроводы в зависимости от места монтажа классифицируются на наземные, подземные, наводные и подводные. Их назначение – транспортировка топлива с места добычи к конечному пользователю.

Газ подается под определенным давлением. Параметр зависит от участка газопровода.

Наиболее высокое давление природного газа наблюдается в центральных магистралях. Самые низкие показатели применяются при доставке топлива непосредственно в жилище потребителя.

Распределительное оборудование и настройка

Для соединения труб с разным давлением газа в сети применяют специальные регуляторы. Для этого в газорегуляторных пунктах находятся уникальные агрегаты, предназначены для управления потоками газа, определяя их дальнейшее направление.

Разновидности оборудования для настройки оптимальных показателей:

• Редукционные установки, уменьшающие показатели.
• Коммутационные аппараты, распределяющие топливо по отдельным квартирам и другим магистралям.
• Параметры системы контролируют различные датчики – манометры, счетчики, прочее.
• Для очищения газа предусмотрено фильтрационное оборудование.

Современные системы функционируют на автоматическом управлении, что позволяет упростить регулировку параметров. Также удается обезопасить газовые магистрали и приборы, которые подключаются к ним.

Категории давления

Выделяют 4 категории давления бытового газа: низкое, среднее, высокое и очень высокое. Для первого варианта характерны показатели, которые не превышают 0,05 атмосфер. Норма среднего – 0,5-3 атмосферы. В газопроводах высокого давления параметры составляют 3-6 атмосфер, а очень высокого – 6-12 атмосфер.

Правильный выбор давления – среднее или низкое

Эти показатели обеспечивают надежное функционирование газового оборудования в квартире и частном доме. Государственные стандарты допускают небольшое отклонение, но оно не должно превышать 0,005 кг/см2.

Недостаточное давление становится причиной перебоев с подачей топлива в многоэтажных домах. Чем больше потребителей, тем выше потребности в использовании топлива. В зимнее время расход газа значительно увеличивается, ведь требуется обогреть квартиры.

В частных домах перебои в работе сети возникают из-за характеристик газовых приборов. Для нормального функционирования котлов должно соблюдаться определенное давление в трубах. Если показатели слишком низкие, то работы приборов постепенно ухудшается. Чтобы предотвратить поломки устанавливают насосы для повышения давления газа.

Высокие показатели могут спровоцировать серьезные аварии, в результате которых могут погибнуть люди. Для предотвращения проблемных ситуаций монтируются системы распределения. Их основная цель – поддержание оптимальных показателей в сети, основываясь на сезоне года.

Подвод газа к жилым домам

В загородных домах применяется природный газ, который проходит предварительную очистку. Топливо подается по трубам под давлением не больше 0,05 атмосфер.

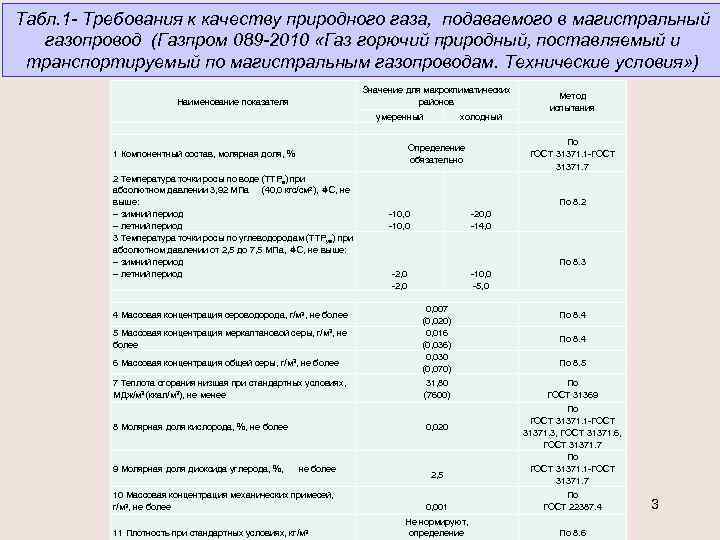

Показатель качества газа, добытого из недр земли – количество метана. Обычно в природном ресурсе его больше 80 %. Чтобы придать газу запаха добавляют одоранты – специальные добавки, помогающие своевременно выявить утечку газа. Если говорить об автономной системе газификации, то газ в дом подается через специальные емкости (газгольдеры).

Показатели давления в квартирах и многоэтажных домах в больших городах

Если показатели будут выше, то оборудование может просто взорваться из-за перенапряжения. Низкое – не удовлетворит потребности жильцов, из-за чего газовое оборудование выйдет из строя.

Природный газ, и его циркуляция по газопроводу

Газ называют природным условно, его добывают под землей, и поставляют пользователям в виде тепла. Состав горючей смеси может быть разнообразной, но больше всего в нем метана, от 80 процентов. Метан является основным элементом состава, а остальные вещества считаются загрязняющими отходами, они способствуют разрушению труб.

Газ природного вида не имеет запаха, чтобы можно было определить утечку. К нему добавляют различные примеси, одоронты. Перед тем как газ поступает в жилое помещение, он проходит по газовой системе, основной путь он проделывает по магистрали газопровода. В магистрали слишком большое давление 11,8 Мпа, этот показатель не пригоден для потребления обычными домами. Давление уменьшается в специальных газораспределительных станциях, а затем подается пользователям. При этом давление снижается до 1,2 Мпа. Помимо этого, на станции газ очищается, и обогащается запахом, чтобы в процессе его эксплуатации можно было определить утечку. Из распределительной станции, газ движется к пунктам газорегулятора, которые распределяют его по потребителям. Такие пункты способны контролировать давление, и определяют степень его понижения или повышения. Также на этих пунктах газ ещё раз фильтруется, а специальные приборы показывают его примеси.

Гидравлический расчет газопроводов среднего и высокого давлений.

При гидравлическом расчете газопроводов среднего и высокого дав­лений, в которых перепады давления в отличие от газопроводов низкого давления значительны, изменение плотности и скорости движения газа не­обходимо учитывать.

Поэтому потери давления на преодоление сил трения в таких газопро­водах определяются по формуле:

где Р_н, Р_к – абсолютное давление газа в начале и конце газопровода, МПа:

l -длина рассчитываемого участка газопровода, км;

К_э – эквивалентная абсолютная шероховатость внутренней поверхно­сти стенки трубы, см;

d- внутренний диаметр газопровода, см;

v – коэффициент кинематической вязкости, м 2 /с;

ρ – плотность газа, кг/м 3 , при температуре 0°С и давлении 101.3 кПа;

Q – расход газа, нм 3 /ч.

Расчет с использованием приведенной формулы требует значительно­го времени и довольно затруднителен. Поэтому для расчета газопроводов среднего и высокого давлений используют номограммы, составленные для наиболее распространенных в газовой технике труб. Для однокольцевого газопровода аварийных режимов, подлежащих расчету, два: при выключе­нии участков сети слева и справа от точки питания. Так как при этом одно­кольцевой газопровод превращается в тупиковый, диаметр кольца можно определить из расчета аварийного режима при лимитированном газоснаб­жении.

Основными исходными данными для гидравлического расчета газо­проводов высокого (среднего) давления являются схема сети, расчетные расходы газа всех потребителей и перепад давления в сети, то есть разница давлений на выходе газа из ГГРП и в самой удаленной от него точке по­требления по схеме.

Расчет однокольцевой сети газопроводов проводится в следующей последовательности.

1. Составляется расчетная схема газопроводной сети, нумеруются участки, проставляются их расчетные длины, выписываются расчетные расходы га­за перед каждым сосредоточенным потребителем.

2. Производится предварительный расчет диаметра кольца по приближен­ной зависимости;

где R – удельные потери давления, Па 2 /м;

V_р – расчетный расход газа, м 3 /ч;

V_i – расчетный расход газа потребителем, м 3 /ч;

К_об – коэффициент обеспеченности;

Р_н, Р_к – абсолютные давления газа в начале и конце сети, МПа;

1_к – протяженность кольца, м;

1,1- коэффициент, учитывающий местные сопротивления;

0,59 – приближенное значение коэффициента а в формуле определе­ния расчетного расхода, когда газопровод несет путевую нагрузку.

Диаметр кольца целесообразно принимать постоянным. Если это не удается, то участки газопроводов, расположенные диаметрально противо­положно точке питания, следует принимать меньшего диаметра, но не менее0,75 диаметра головного участка.

3. Выполняют два варианта гидравлического расчета аварийных режимов при выключении головных участков справа и слева от точки питания. Оп­ределяются суммированием расчетные расходы газа каждого участка сети, начинается эта операция от конца тупика по направлению к головному ГРП. Диаметры участков корректируются так, чтобы давление газа у по­следнего потребителя не понижалось ниже минимально допустимого зна­чения. Для всех ответвлений рассчитывают диаметры газопроводов на полное использование перепада давления с подачей им газа в объеме (V_i-К_об).

4. Подбираются диаметры ответвлений к сосредоточенным потребителям при расчетном гидравлическом режиме. В случае необходимости диамет­ры отводов увеличивают до необходимых размеров.

Производим расчеты для аварийных режимов при выключении голов­ных участков 1-8 и 1-2. Узловые расходы на участках принимаем равными 0.7V_р.

При отключении участка кольцевая сеть становится тупиковой. По выбранному диаметру и расходу на участке по номограмме определяем величину удельного падения квадрата давления и давление в конце участка по формуле:

1- длина участка, м;

R_д– действительная величина удельного падения квадрата давления, Па 2 /м.

В процессе расчета выясняем, что кольцо подобранным диаметром обес­печивает необходимое давление в концевых точках.

Гидравлический расчет газопроводов среднего давления приведен в

Состав магистральных газотрубопроводов:

В состав магистральных газотрубопроводов входят:

– трубопровод (от места выхода с промысла подготовленной к дальнему транспорту товарной продукции) с ответвлениями и лупингами, запорной арматурой, переходами через естественные и искусственные препятствия, узлами подключения компрессорной станции, узлами замера расхода газа, пунктами редуцирования газа, узлами пуска и приема очистных устройств, конденсатосборниками и устройствами для ввода метанола,

– установки электрохимической защиты трубопроводов от коррозии, линии и сооружения технологической связи, средства автоматики и телемеханики,

– линии электропередачи, предназначенные для обслуживания трубопроводов и устройства электроснабжения и дистанционного управления запорной арматурой и установками электрохимической защиты трубопроводов, сети связи,

– противопожарные средства, противоэрозионные и защитные сооружения трубопроводов,

– емкости для хранения и разгазирования конденсата, земляные амбары для аварийного выпуска сжиженных углеводородов,

– здания и сооружения линейной службы эксплуатации трубопроводов,

– вдольтрассовые проезды и вертолетные площадки, расположенные вдоль трассы трубопровода, и подъезды к ним, опознавательные и сигнальные знаки местонахождения трубопроводов,

– головные и промежуточные насосные станции, резервуарные парки, компрессорные станции и газораспределительные станции,

– станции подземного хранения газа,

– указатели и предупредительные знаки.

карта сайта

Коэффициент востребованности 941

Что лучше, низкое или высокое давление в квартире?

Для правильного функционирования всех систем в квартире или частном доме необходимо давление в 0,05 атмосфер. В соответствии с требованиями ГОСТа допускается незначительное отклонение, не более 0,005 килограмма на квадратный сантиметр. Достигается нормализация давления газа за счет использования специальных станций. Установки получают «голубое» топливо из магистральных сетей, снижают показатели до оптимальных 0,05 атмосфер, а затем подают его конечным потребителям.

Недостаточное давление газа в системе вызывает дискомфорт в многоквартирных домах. Большое количество потребителей вызывает необходимость обеспечения максимально эффективного использования природных ресурсов. В зимний период потребление «летучего» топлива, необходимого для обогрева жилых помещений, повышается.

В частных домах проблемы возникают из-за высокой требовательности отопительного оборудования. Современные котлы рассчитаны на определенные показатели паскалей в трубах. При их недостатке прибор работает с различными перебоями или вовсе выходит из строя. В зимний период подобная ситуация несет за собой тяжелые последствия. В таком случае выбирают обогреватели с комбинированной системой, способной функционировать на твердых источниках тепла.

Недостаточная степень подачи голубого топлива наносит большой вред экономической безопасности государства. За счет снижения коэффициента полезного действия при сгорании, потери эффективности достигают 20 процентов.

Давление газа в трубе выше нормы несет большую опасность, поскольку часто становится причиной крупной аварии и гибели значительного числа людей. Чтобы избежать проблем с перебоями газоснабжения, в современных домах устанавливают специальные системы распределения, которые поддерживают наиболее благоприятные показатели напора в трубах различных климатических зон.

Причины падения

При введении жилых объектов в строй система газоснабжения настраивается на оптимальные параметры, что должно полностью удовлетворять бытовые потребности. Однако, нередко возникают ситуации, когда давление в газопроводе падает.

Падение давления, помимо дискомфорта, существенно снижает безопасность использования газовых приборов. В частности, горелки кухонной плиты могут самопроизвольно тухнуть, что чревато последующей утечкой взрывоопасного вещества.

Сколько составляет рост потребления при низкой температуре?

В зимнее время падение давления газа наблюдается наиболее часто. Это связано, прежде всего, с резким увеличением его потребления за счет включения на полную мощность различных газовых приборов (котлы, бойлеры, отопительные приборы, камины и т.п.).

Многие жильцы прогревают помещение за счет включенной горелки на плите. Кроме того, снижается и пропускная способность подводящего трубопровода. В трубах образуется конденсат, который при минусовой температуре замерзает, что существенно уменьшает внутренний диаметр магистрали.

Плохое техническое состояние газопровода

Вторая по распространенности причина – неудовлетворительное состояние оборудования распределительной станции и самих труб. Если не проводится периодически профилактика и ремонт, то это, безусловно, скажется на давлении в газопроводе.

Нередко виновником становится коррозия металла труб, особенно, если трубопровод изготовлен с нарушением нормативов, и использовались низкокачественные, дешевые материалы.

Утечка: как это происходит?

Утечка газа не только снижает его давление, но и пожароопасна. Такое явление, чаще всего, наблюдается в местах стыка труб, установки запорной аппаратуры, отводов, подключения газовых приборов. Оно может возникать как внутри помещения, так и вне его (в подвалах, подъездах, на магистрали).

О наличии утечки извещает характерный, резкий запах газа. При ее обнаружении необходимо срочно известить газовую службу.

Присоединение новых потребителей

Газовые сети при проектировании рассчитываются на определенное потребление с установленным запасом на непредвиденные случаи. На практике, нередки варианты, когда подключаются дополнительные потребители, способные заметно изменить всю картину распределения газа.

Жильцы часто производят несогласованное подключение различных газовых приборов приличной мощности. Наиболее часто, меняется 2-х конфорочная плита на 4-х конфорочный аппарат, да еще с мощной духовкой. Одна квартира мало повлияет на систему, но несколько таких изменений способно снизить давление в общем газопроводе.

Наиболее сильное влияние оказывает предпринимательская деятельность на первом этаже многоквартирного дома. Предприятия общественного питания и другие потребители газа должны иметь индивидуальную газовую сеть, не связанную с газопроводом дома. Однако, фиксируются случаи врезки их в существующую магистраль, что заметно влияет на давление газа.

Оплата услуг жилищно-коммунального характера является обязанностью собственника жилья. Это правило касается и газообеспечения. Не редки случаи, когда в силу определенных обстоятельств может образоваться задолженность по оплате. Как получить сведения о размере долга, расплатиться за газоснабжение с помощью интернета, а также узнать о процедуре отключения газа можно из наших отдельных материалов.

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

• Исключение несчастных случаев среди населения.
• Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
• Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
3. В радиусе десяти метров от ГРП (если они наружного исполнения).
4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

• пролегания подземных газораспределительных сетей;
• пересечения с автомагистралями;
• железными дорогами;
• на поворотах у колодца, сборника конденсата, ковера и т.п.;
• на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

• расстояние от сети;
• материал трубопровода;
• диаметр;
• значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
• угол поворота (УП);
• глубина прокладки;
• контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

• для наружных сетей НД составляет по 2 метра;
• для подземных – по 3.

Профилактические меры:

• Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
• Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
• Восстановление опознавательных знаков и обновление табличек.
• Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Мне нравитсяНе нравится

Общая информация о давлении

Поддерживаемое давление газа зависит от назначения трубопровода

По определению давление – физическая величина, равная силе, которая действует на единицу площади под 90° к поверхности. Так как голубое топливо передается по трубопроводам, здесь условной поверхностью выступает площадь сечения трубы, а напор определяет скорость перемещения вещества.

Давление на разных участках газопровода от месторождения до форсунки в газовом котле поддерживается разное.

Виды давления

Напор в трубах жестко нормируется. Если в магистральной трубе величина слишком мала, переместить газ к другой станции попросту не удастся. Если давление в домовой сети будет слишком велико, на конечном пункте – горелке, газовую смесь не удастся смешать с кислородом в нужной пропорции, чтобы поддерживать горение, а не спровоцировать взрыв.

По величине напора классифицируют газопроводы. А так как он поддерживается постоянно, газ «связывают» с этой величиной.

Различают магистральные и распределительные газопроводы.

Магистральные – по такому трубопроводу газовую смесь передают на большие расстояния. С определенной частотой здесь установлены газокомпрессорные станции, которые поддерживают необходимый уровень. Конечным пунктом для магистрали служит местная распределительная станция. По уровню напора различают 2 вида:

• магистральные сети 1 класса – с рабочим давлением от 2,5 до 11,8 МПа включительно;
• 2 класса – поддерживается по нормативу 1,2–2,5 МПа.

Распределительные – по трубопроводу газ доставляют от станций к конечному потребителю – внутридомовым сетям. Различают:

• 1 категория – бытовой газ передается под давлением от 0,6 до 1,2 МПа;
• категория 1а – более 1,2 МПа;
• 2 категория – 0,3–0,6 МПа.

Единицы измерения

Измеряется давление самым разным образом. Но если речь идет о газовой линии, чаще всего используются следующие варианты:

• 1 мм. рт. ст – эта единица очень наглядна, особенно когда используют для измерения жидкостный манометр.
• 1 атм – единица измерения более традиционная. Первой величиной, которую можно было с чем-то сравнивать, было атмосферное давление. Величина, высчитываемая от абсолютного нуля, носит название абсолютная. Отсюда, избыточное давление равно разнице между абсолютной и атмосферной величиной. При изменении разряжения определяют, насколько уровень в некотором ограниченном объеме – трубопроводе – меньше атмосферного. Эту величину называют вакуумметрическим давлением. При ремонте или обследовании внутридомовых сетей измеряют вакуумметрическое в системе удаления дыма, и избыточное давление – в газопроводе.
• 1 бар – единица, более распространенная в Европе. 1 бар равен 100000 Па.
• 1 Па – единица измерения принятая в системе СИ. Неудобна тем, что слишком мала – всего 1 ньютон на 1 м². При обследовании газопроводов используют большую единицу – 1 МПа, равный 1000000 Па(паскалей).

Единицы легко перевести друг в друга, воспользовавшись онлайн-калькулятором.

На что влияет давление газа в трубах

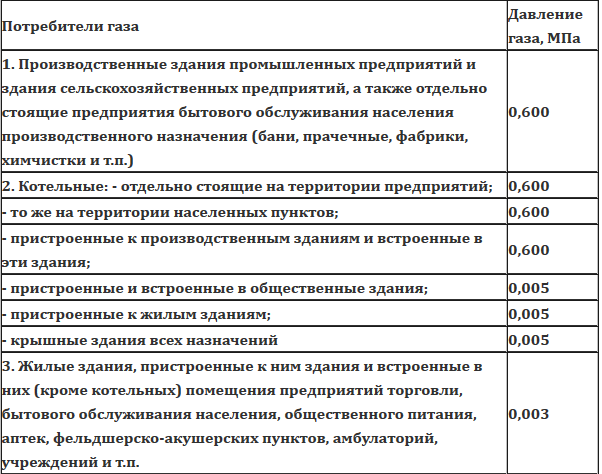

Значительное повышение или снижение напора приводит к некорректной работе оборудования. Норма для жилых домов — 0,003 МПа

Для нормальной работы газового оборудования газ должен подаваться под тем напором, на которое оно рассчитано. Если это распределительная станция в цеху, напор в трубах должно быть высоким. Однако обычному пользователю – жителю квартиры или частного дома, приходится сталкиваться только с низким или условно средним значением в распределительных сетях.

На практике различают 3 ситуации.

• Среднее давление газа – голубое топливо подается на форсунки и горелки под нормальным напором. При этом газ в правильной пропорции смешивается с кислородом из воздуха и горит, обеспечивая подачу тепла.
• Выше нормы – часть газа не сгорает. Либо накапливается, либо окисляется только до угарного газа. Это может привести к отравлению, пожару или даже взрыву.
• Низкое давление газа – сгорает полностью, но подается в недостаточном количестве, в результате огонь на горелке нельзя сделать интенсивным. Отопительный котел не вырабатывает достаточного количества тепла.
