Установка розеток в бетонную стену: сверление отверстий

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

Подрозетники для гипсокартона: условия выбора и техника монтажа

Забота о безопасности в жилищных условиях начинается именно с прокладки электричества. На сегодняшний день хозяева делают ремонт в современном стиле, используя новые и практичные материалы. Так для отделки стен и потолков стал применяться гипсокартон. Но для этого вам придется правильно выбрать подрозетники для гипсокартона соответствующие характеристикам безопасности.

В основном все колпачки для розеток и выключателей, монтирующихся в стену имеют одинаковый внутренний и внешний диаметр. Их внешний диаметр составляет 67 мм, что подчеркивает универсальность конструкции.

Обзор коронок для сверления

Как говорилось ранее, не всегда подготовить углубление в стене может быть легко. Но выполнение данной задачи могут облегчить алмазные коронки. Они изготавливаются из карбидно-вольфрамового сплава и алмазной пыли. Наиболее востребованы в сфере строительства два их вида:

• Из твердого сплава. Принцип эксплуатации заключается в ударном бурении по бетону. Выглядит коронка как цилиндр с кромкой, к которой припаяны металлические рабочие зубчики. «Чаша» закрепляется к приводу при помощи хвоста SDS.
• Алмазная. Это более современное и технологичное решение, которое в перспективе рассчитано на сверление по бетону. В алмазных коронках тоже имеются режущие сегменты с покрытием алмазной пыли. В отличие от предыдущего варианта, этот эксплуатируется безударным методом, что положительно складывается на детали и самой конструкции.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Установка фурнитуры

Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.

Монтаж проводится в следующей последовательности:

Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева

Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.
Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить

Для этого используются саморезы и распорные лапки.
Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.

В заключение в помещение подается ток и проверяется работоспособность устройства.

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Обзор коронок для сверления

Как говорилось ранее, не всегда подготовить углубление в стене может быть легко. Но выполнение данной задачи могут  облегчить алмазные коронки. Они изготавливаются из карбидно-вольфрамового сплава и алмазной пыли. Наиболее востребованы в сфере строительства два их вида:

• Из твердого сплава. Принцип эксплуатации заключается в ударном бурении по бетону. Выглядит коронка как цилиндр с кромкой, к которой припаяны металлические рабочие зубчики. «Чаша» закрепляется к приводу при помощи хвоста SDS.
• Алмазная. Это более современное и технологичное решение, которое в перспективе рассчитано на сверление по бетону. В алмазных коронках тоже имеются режущие сегменты с покрытием алмазной пыли. В отличие от предыдущего варианта, этот эксплуатируется безударным методом, что положительно складывается на детали и самой конструкции.

При помощи коронки для подрозетников

Если не имеете понятия, как просверлить отверстие под розетку, купите в магазине специальную коронку. Она облегчает рабочий процесс и стоит недорого. Ее основа представляет собой штырь, который крепится к перфоратору (закручивается на фланце), а сама она выглядит как кусок трубы в размере диаметра 68-80 мм. На ее конце есть резьба, благодаря которой закрепляется изделие. Другой конец — режущий элемент из сплава. Кстати, иногда части таких коронок покрываются алмазной пылью для увеличения срока службы. В качестве третьей детали выступает само сверло. Дальше конструкция закрепляется винтом. Сверло помогает центрировать коронку в процессе сверления отверстий под розетку. Стоимость подобной насадки высока, но оправдана, так как вещь буквально незаменимый помощник при крупных и малых ремонтах.

Диаметр коронки для подрозетника

Отверстие в стене для подрозетника должно соответствовать определенному размеру изделия. Чтобы правильно подобрать диаметр коронки, давайте рассмотрим, какие бывают разновидности подрозетников. На первый взгляд – это металлический стакан с режущими напайками из различного материала, в зависимости от места применения:

• для кирпичных или бетонных стен используют пластиковые изделия без фиксирующих элементов. Стакан закрепляют гипсовым или цементным раствором;
• в деревянных стенах устанавливают металлические подрозетники;
• пластиковые стаканы монтируют в гипсокартон, только их конструкция отличается наличием фиксирующих прижимных элементов.

Независимо от вида подрозетника, стандартный их диаметр составляет 68 мм. Именно под такой размер большинство производителей изготавливают розетки, выключатели и регуляторы. Естественно, чтобы просверлить соответствующего размера гнездо, надо брать аналогичный диаметр коронки – 68 мм.

Примерка пластикового тройного подрозетника

Иногда обстоятельства требуют сделать большее отверстие, например, в бетонной стене, где подрозетник будет закреплен бетонным раствором. Здесь возможно применение коронок, диаметр которых увеличен до 70 или 75 мм. Редко на рынке могут встретиться стаканы китайских производителей нестандартного размера. Диаметр коронки под них придется подбирать опытным путем.

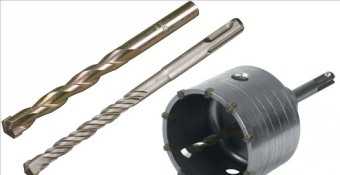

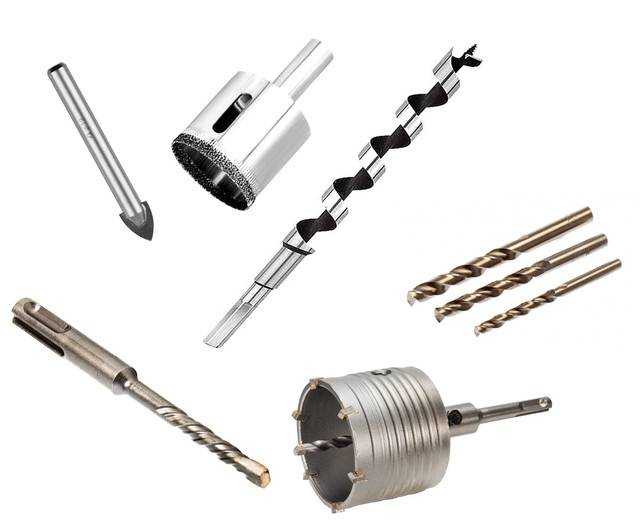

Инструмент для сверления отверстий

Прорубать или проломить при помощи молотка или зубила считается обычным делом. В зачистке мягких или твердых материалов используется стамеска. Чтобы правильно просверлить отверстие под розетку в мягком материале, достаточно будет воспользоваться обычной дрелью. Если не имеете дело с деревом, выбирайте сверло для бетона для всех материалов, которые будут обрабатываться.

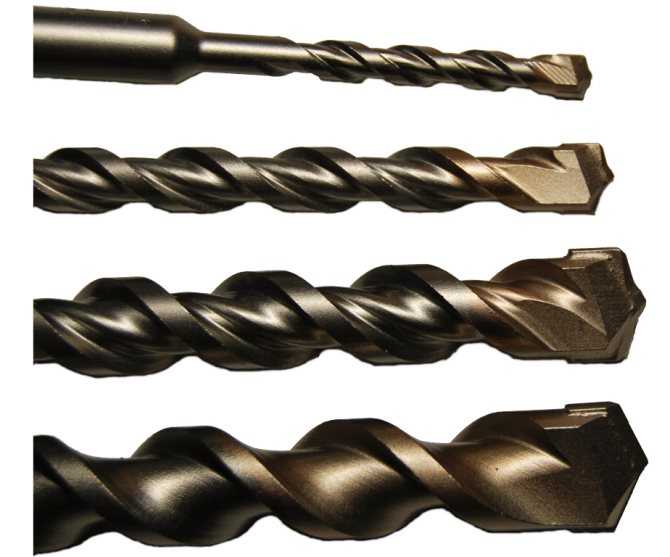

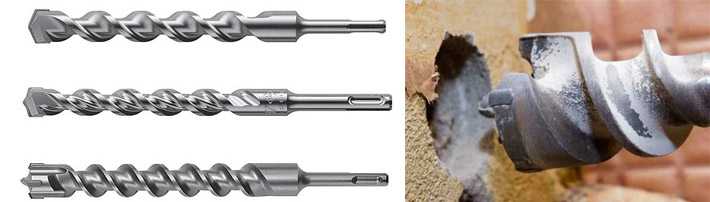

Сами сверла по идее не всегда справляются с поставленной задачей. Для более эффективной работы используются коронки в виде цилиндров. Наилучшими вариантами считаются насадки, покрытые алмазной пылью. Они могут работать в ударном режиме перфоратора. Если просверлить обычной дрелью не получается, с отверстием под розетку в бетоне вполне справится бур (его можно применять для бетона в оконно-дверных проемах).

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Способы монтажа и виды инструментов для его осуществления

Различают три способа установки подрозетников:

1. с привязкой к профилю;
2. без привязки к каркасу;
3. установка блока розеток.

Перед тем как выбирать способ монтажа, готовят инструмент, кроме коронок и подрозетников, используется дрель, отвертка и внешняя часть розетки.

Дополнительно понадобится:

• строительный уровень;
• линейка или рулетка (для контроля расстояния между блочными подрозетниками);
• карандаш для разметки;
• строительный пылесос, который используют при проделывании отверстий дрелью в гипсокартоне, чтобы собиралось меньше пыли и не засорялись легкие.

Вид разметки, сделанной при помощи уровня

Установка фурнитуры

Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.

Монтаж проводится в следующей последовательности:

Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева

Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.
Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить

Для этого используются саморезы и распорные лапки.
Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.

Область применения насадок

В основном коронки по бетону применяют в строительстве, а также при проведении различных электромонтажных работ.

Обычный бур способен просверлить отверстие диаметром не более 26 мм. Но даже если требуется выполнить выемку под выключатель или розетку, этих 26 мм явно недостаточно. Поэтому на помощь приходят коронки по бетону. Они представлены в широком ассортименте по диаметру. Могут высверлить выемку, то есть глухое отверстие под розетку, либо же пройти насквозь через бетонную стену.

Обычно сквозные отверстия большого диаметра делают в том случае, когда нужно проложить водопроводные трубы, организовать систему отопления и подготовить иные виды коммуникаций. В зависимости от материала, используются насадки определённой прочности. Если это высокопрочные конструкции из гранита, асфальта или железобетона, тогда с такой задачей справится исключительно коронка алмазного типа.

Инструкция по установке подрозетника в бетон, гипсокартон и дерево

В подавляющем числе случаев подрозетник имеет пластмассовое исполнение, в оный устанавливают розетку или же выключатель внутренней установки.

По — большому счету процесс монтажа подрозетника предельно прост и не должен вызвать особых затруднений, но в зависимости от материала вашей стены: бетон, кирпич, дерево или гипсокартон, существуют небольшие нюансы по грамотной установки. Вот о них я и хочу вам подробно рассказать.

Выбираем правильный подрозетник

Перед тем как приступить к установке изделия, его нужно выбрать и приобрести. На сегодняшний день на полках специализированных магазинов вы можете найти следующие модификации:

1. Пластиковый, без специальных прижимных пластин. Предназначен для монтажа в бетонных и кирпичных стенах:

2. Все так же пластиковый, но уже с прижимными пластинами. Служит для установки в гипсокартонные и пластиковые панели:

Итак, вы определились какой тип вам нужен и приобрели необходимое количество штук. Теперь нужно подготовить инвентарь.

Готовим инструмент

Для успешной врезки нам потребуются:

— Перфоратор, либо дрель.

— Специализированная коронка по тому типу поверхности, где мы будем устанавливать подрозетник. Если таковой нет, то готовим сверло победитовое (для бетона или кирпича).

• — Уровень и маркер.
• — Алебастр, шпатлевка и шпатель (не нужен если у вас дерево или же гипса).
• — молоток, зубило и долото.
• Это все что нам может понадобиться для успешного монтажа.

Начинаем монтаж

Устанавливаем в бетоне или кирпиче

У вас бетонные либо кирпичные стены, тогда используем следующий алгоритм действий:

1. На стене отметьте с помощью маркера центр и внешний радиус подрозетника в том месте, где будет стоять ваша будущая розетка, согласно предварительно составленному плану. Причем высоту выбирайте удобную именно вам, так как согласно технической документации, высота расположения розеток подбирается исключительно удобная в конкретно вашем случае.

2. Затем используя коронку просверливаем отверстие на глубину большую чем ваш стакан на несколько миллиметров. В случае отсутствия коронки просто просверливаем отверстия по контуру начерченного круга, а затем с помощью молотка и зубила удаляем лишний бетон или кирпич.

3. Затем вставьте подрозетник и проверьте что он «сидит» в выемке нормально, при этом сразу же проделайте отверстие в нем и заведите кабель.

Все, установку подрозетника в бетон или кирпич можно считать успешно оконченной.

Монтируем в гипсокартон

Закрепить «стакан» гипсе гораздо легче. Здесь нет необходимости активно работать зубилом и молотком. Достаточно все так же разметить место установки и высверлить нишу с помощью специальной коронки.

Затем вставляем специальный стакан с крепежными пластинами и фиксируем его в нужном положении.

1. Вот и все на этом.
2. Монтаж в дереве
3. Если вы все-таки решили выполнить скрытую проводку в дереве, то в этом случае вам нужно все так же использовать коронку по дереву и стамеску для извлечения лишнего дерева.

Это все что я хотел вам сказать по поводу установки подрозетника в разные типы стен. Надеюсь статья оказалась для вас полезной

Спасибо за внимание

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях

Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: nikolayMironov87@yandex.ru

Если у Вас есть вопросы или предложения, то вот моя почта: nikolayMironov87@yandex.ru

Ход работы

Сначала размечаем место на стене для отверстия. Если сверлить будем коронкой нужного диаметра, то достаточно отметить только его центр для центровочного сверла.

Можно высверлить сначала центр для облегчения сверления коронкой на следующем этапе Далее коронка собирается и устанавливается на дрель (перфоратор) согласно своей конструкции, после чего проводится сверление Полученное отверстие, если оно просверлено насквозь — просто загляденье Так оно выглядит

Однако так бывает не всегда. Поэтому нужно дополнительно продумать, как выбрать из отверстия материал. Можно просверлить в нем множество отверстий сверлом на ту же самую глубину, а потом срубить перегородки между ними долотом или зубилом.

Можно ставить розетку А вот и розетка

Долго, трудно, но результат того стоит.

domelectrik.ru

Разметка стены

Высота установки выключателей и розеток

Принимать решение о том, где и как установить розетку в стену из бетона, нужно с учетом следующих факторов:

• Места расположения ранее проложенных линий. Их можно использовать для подключения, но при этом не повредить во время сверления.
• Расстановка мебели, а также возможные перспективы ее перемещения или добавления новых предметов интерьера. Нужно предусмотреть, чтобы точки не закрывались крупными объектами.
• Высота. В соответствии с требованиями СНиП розетки разрешается устанавливать на расстоянии 20-120 см от пола. Данное положение основано на требованиях безопасности.

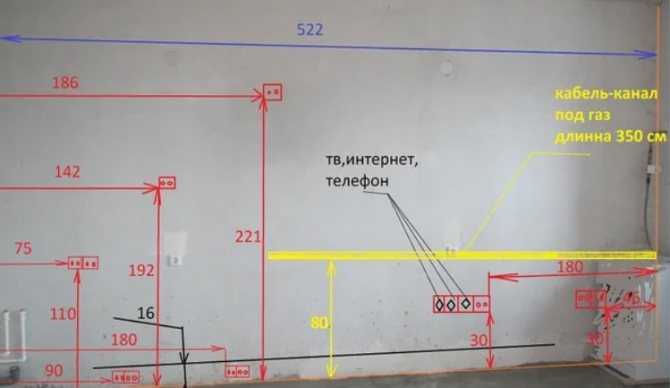

После определения мест расположения приборов необходимо нанести на стены метки, по которым будет выполняться бурение.

Предварительная разметка стены для установки розеток

Разметка под блок из нескольких розеток делается в такой последовательности:

1. Намечается центр изделия, которое будет посередине.
2. По этой точке проводится ровная горизонтальная линия, параллельная полу.
3. От контрольной точки в обе стороны отмеряется по 71 мм, что соответствует габаритам монтажных коробок.

Установка фурнитуры

Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.

Монтаж проводится в следующей последовательности:

Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева

Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.
Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить

Для этого используются саморезы и распорные лапки.
Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Кондуктор для сверления отверстий без пыли

Из-за неоднородности стен, особенно выполненной из кирпича, зачастую сверло «уводит» в сторону от намеченного места и если отверстий больше одного, то подвешенная полка висит не горизонтально или еще что хуже, ее невозможно повесить, так как установленные дюбеля не совпадают с крепежными петлями. Можно использовать кондуктор в виде листа фанеры с заранее просверленным отверстием, но при сверлении от вибрации он тоже может сместится и опять результат получится не тот, который ожидался. Но есть простая технология, позволяющая просверлить два и более отверстий строго в заданных местах.

Точное сверление отверстий

Решить проблему оказывается можно очень просто, приклеив на всю площадь стороны кондуктора, которая прикладывается к стене, лист любой наждачной бумаги клеем или двух сторонним скотчем. При этом сцепление кондуктора с поверхностью стены многократно увеличивается и при сверлении обеспечивается заданная точность позиционирования свела. Отверстие получится точно в месте разметки.

В зависимости от веса изделия и плотности стены, приходится сверлить отверстия под дюбеля разного диаметра, обычно 6 или 8 мм. Для универсальности кондуктора в нем необходимо просверлить обыкновенным сверлом несколько отверстий желаемых диаметров.

В довершение следует к торцу основания кондуктора прикрепить пластину под прямым углом. Благодаря такой доработке большая часть продуктов сверления будет оставаться на этой полочке, что предотвратит загрязнение обоев и уменьшит рассыпание пыли во все стороны.

Предложенное приспособление незаменимо и при сверлении отверстий для крепления плинтусов. Отверстие в кондукторе просверливаете на заданной высоте от полочки. При сверлении полочку кладете на пол и все отверстия у Вас получатся строго на нужной высоте от пола, что будет гарантией плотного прилегания плинтуса к поверхности пола.

Иногда приходится вешать на стену изделие, для которого нужно просверлить в стене несколько отверстий и выдержать расстояние между ними с большей точностью. Если стена кирпичная и оштукатуренная, то без кондуктора выполнить точное сверление невозможно.

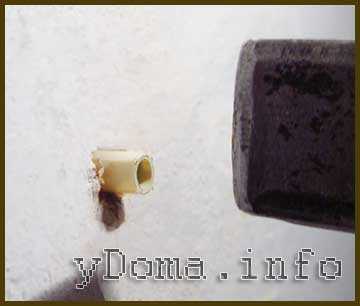

Для изготовления кондуктора для точного сверления подойдет доска, лист фанеры или металла. После разметки в листе сверлится обыкновенным сверлом необходимое количество отверстий. Рассмотри случай для крепления изделия на двух винтах. Одно отверстие сверлится диаметром, равным диаметру сверла, которым будет сверлится стена, второе, диаметром, равным диаметру самореза. После того, как кондуктор изготовлен, в стене сверлится первое отверстие с помощью кондуктора, для точного сверления, описанного ранее, и в отверстие забивается дюбель.

Саморезом в забитый дюбель прикручивается к стене кондуктор, выравнивается с помощью водяного уровня, чтобы просверленные отверстия были на одной горизонтали.

Благодаря применению простейшего кондуктора, который можно изготовить за несколько минут из любого подручного материала, отверстия получились точно на заданном расстоянии друг от друга.

По такой же технологии можно просверлить и целый ряд отверстий на большем удалении друг от друга. В таком случае сначала сверлятся по выше описанной технологии крайние отверстия, кондуктор прикручивается двумя крайними саморезами, а затем сверятся все остальные отверстия.

Предложенные варианты кондукторов удобны при ремонте квартиры, когда повсюду грязь обычное дело.
Однако когда ремонт закончен и наведена чистота, сверление превращается в стресс. Совсем не хочется пачкать ковры и мебель бетонной или кирпичной крошкой и пылью.

Что делать, если в стене арматура

Иногда даже несложный процесс высверливания отверстия для подрозетника осложняется наличием в стене укрепляющей арматуры. План действий при этом таков:

• Тонкую армирующую решётку диаметром до 5 мм вырубают сверлом перфоратора либо выдалбливают зубилом. Делать это нужно аккуратно, но чётко по краям обрешётки.
• Толстые крепежи (от 10 мм) желательно обойти ещё на этапе выбора места для розетки. В крайнем случае перебить арматуру допускается с помощью сверла по металлу, которым в решётке делают сквозное отверстие. Ослабленный элемент выбивают зубилом и молотком, отгибают плоскогубцами.

Подключение электрики

Подключить требуется всего два или три провода. Главное – не допустить ошибок во время этого этапа. Установка блока розеток в бетонную стену требует дополнительного контроля.

Сначала надо убедиться в том, что по проводке не идёт электричество. Отключение автоматического выключателя – простое действие, на которое уходят одна или две минуты. Для проверки чаще используют специальные индикаторные отвёртки. Благодаря этому этапу дальнейшая работа значительно упрощается.

Обязательной частью становится и так называемая зачистка проводов. По 1,5-2 сантиметра снимают с концов жил. Кусочек, который оказался оголённым, загибают с кольцевой формой. При многожильных изделиях конструкцию разделяют на две части. Тогда кончики у проводов приобретают форму буквы V. Установка подрозетников в конструкции упрощается.

Жилу немного сплющивают плоскогубцами. Результат – увеличенная площадь контакта проводов и клеммы.

У подключения проводов тоже есть особенности, которые надо учитывать.

·         Розетку снабжают всего двумя клеммами токоведущих контактов. Третья предназначена для заземления.

·         Все детали зажимаются специальными болтами, из-за чего не хватает места для вставки проводов большего размера.

·         Жёлто-зелёный провод обычно идёт к контакту заземления. Это правило легко соблюдать, если расцветка материала изначально организована правильно.

·         Синий – на ноль, оставшаяся часть – для фазы.

·         Заземление подключают только к контакту, который для него предназначен.

·         Фазу с нолем подключают к оставшимся компонентам. Тогда порядок выполнения работы практически не имеет значения. В любом случае легко понять, как установить подрозетник в стенах.

Шлейф или звёздочка – способ для подключения блока с розетками. Если используют шлейф – к контактам одной розетки идут провода от предыдущей. После этого переходят к следующему компоненту.

Вторая схема со звёздочкой немного отличается от предыдущей. От каждой розетки провода собираются в «общей точке сбора». После этого соединяют всё по порядку. Подключение заземления шлейфом запрещено, согласно действующим нормативам. Соединить таким способом можно только фазу и ноль. «Землю» подводят обязательно с помощью звезды. После этого установка подрозетников в стене почти завершена.

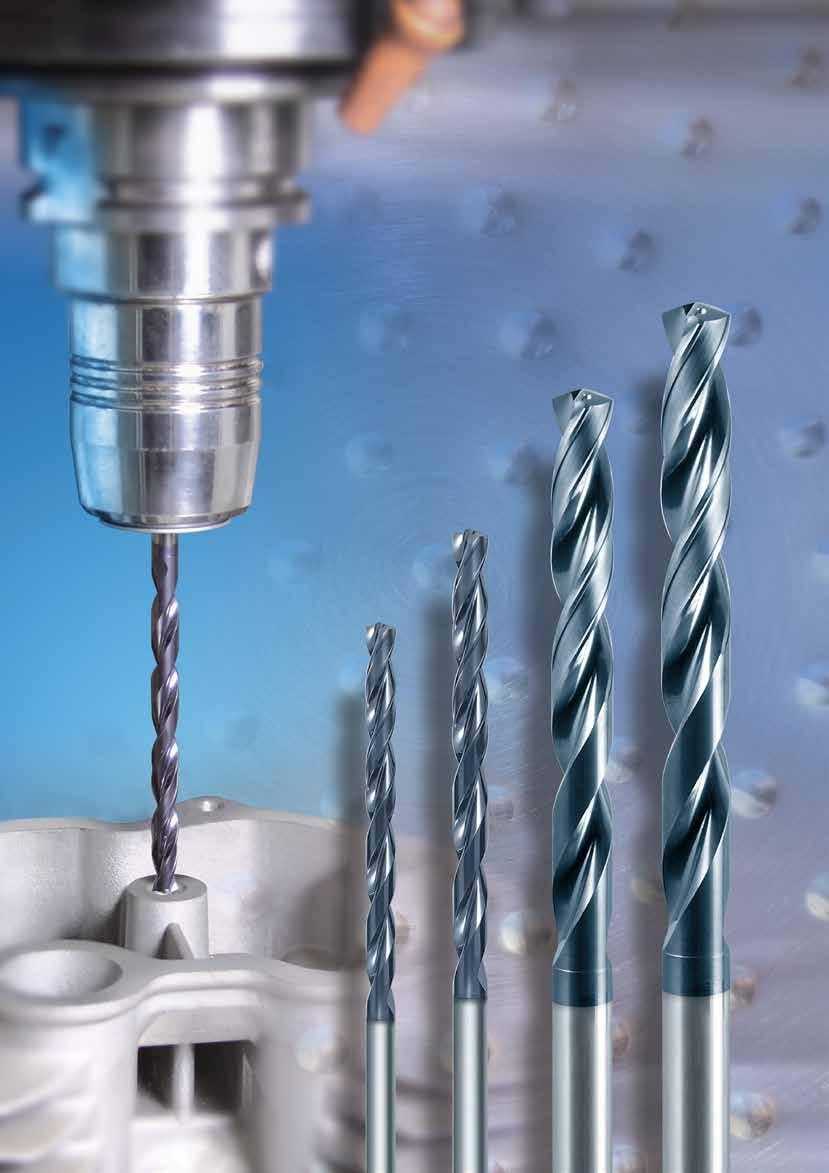

Инструмент для сверления отверстий

Прорубать или проломить при помощи молотка или зубила считается обычным делом. В зачистке мягких или твердых материалов используется стамеска. Чтобы правильно просверлить отверстие под розетку в мягком материале, достаточно будет воспользоваться обычной дрелью. Если не имеете дело с деревом, выбирайте сверло для бетона для всех материалов, которые будут обрабатываться.

Сами сверла по идее не всегда справляются с поставленной задачей. Для более эффективной работы используются коронки в виде цилиндров. Наилучшими вариантами считаются насадки, покрытые алмазной пылью. Они могут работать в ударном режиме перфоратора. Если просверлить обычной дрелью не получается, с отверстием под розетку в бетоне вполне справится бур (его можно применять для бетона в оконно-дверных проемах).

Отделка стен

Начинать отделку следует после полного застывания раствора в высверленных отверстиях. Если сразу начать заделку штроб, от механического воздействия кабеля подрозетники могут сдвинуться со своего места.

Отделка панелей проводится в следующей последовательности:

1. Канавки очищаются от посторонних предметов, пыли и крошки.
2. Проводится обработка поверхностей грунтовкой глубокого проникновения. Если жидкость быстро впитывается, операция повторяется.
3. Замешивается раствор из песка и цемента. Им проводится заделка крупных провалов, сколов, отверстий. После нанесения раствора должна остаться продольная впадина глубиной 3-4 мм.
4. Полностью высохший цемент очищается от выступающих фрагментов и дважды обрабатывается жидкой грунтовкой.
5. Готовится стартовая шпаклевка. Она наносится и выравнивается с тем расчетом, чтобы оставался 1-1,5 мм для финишного покрытия.
6. Основа зачищается от крупинок и покрывается пропиткой.
7. Замешивается и наносится финишная шпаклевка. После ее застывания стена затирается. Следует добиться, чтобы не осталось никаких следов от проложенных ранее штроб.
