Технология монтажа и подключения карбонового теплого пола

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.

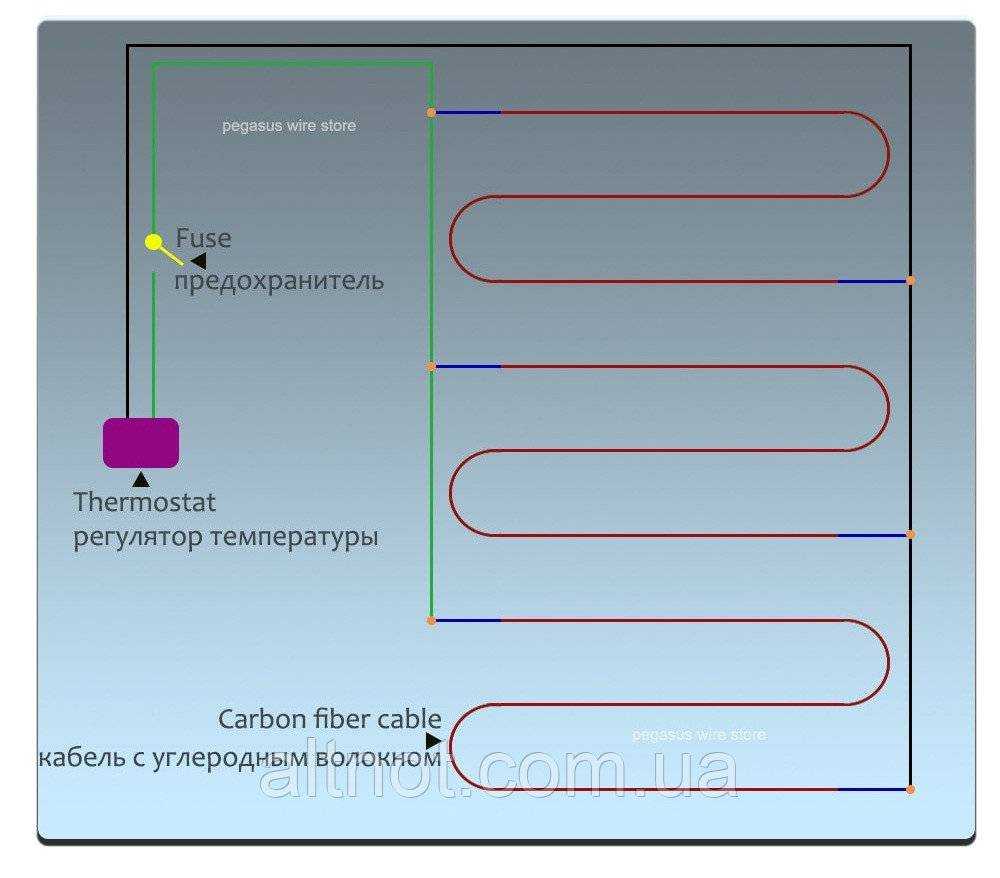

2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

• Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
• Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

Пленочный

Пленочный карбоновый теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми находятся карбоно-графитовые токопроводящие дорожки. Карбоновый электропроводный слой наносится с использованием высокой технологии нанонапыления. Плотно спаянные слои полиэстера исключают проникновение влаги к проводникам и электрическим контактам. Специальный состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки составляет 120° С. На фото изображен внешний вид пленочного варианта системы теплый пол:

Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

1. При укладке пленочного пола не производится его заливка цементной стяжкой или плиточным клеем, что ограничивает его применение для монтажа под плитку. В каждом конкретном случае следует руководствоваться инструкцией производителя.
2. Монтаж пленки осуществляется быстрее и проще стержней, при необходимости, столь же быстро ее можно демонтировать.
3. Толщина пленки меньше толщины стержневого мата, что в некоторых случаях может сыграть решающую роль при выборе конструкции.

В соответствии с рекомендациями производителей, для обогрева помещения достаточно застелить теплым полом около 70% его площади. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова ширина полосы выбранного нагревателя. О том, как рассчитать мощность теплого пола, мы рассказывали в отдельной статье.

Монтаж пленочного теплого пола весьма прост. Перед тем, как настелить пленку, на предварительно подготовленную гладкую поверхность укладывается слой подложки, отражающей тепло. Сверху аккуратно укладывается пленка. Далее, в соответствии с прилагаемой инструкцией производится соединение электрических контактов. Затем можно приступать к настилу напольного покрытия.

Инструкция по укладке инфракрасной карбоновой пленки демонстрируется на видео:

Правила монтажа пленочного покрытия

Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для отопления жилых комнат, ванных, санузлов. Удобно применять данный вид отопления для лоджий, зимних садов. Возможность оперативно регулировать мощность обогрева и реализовывать суточные графики прогрева помещений, делают перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что собой представляет карбоновый теплый пол, какие виды систем бывают и как выполняется укладка нагревательных элементов своими руками!

Рекомендуем также прочитать:

• Инфракрасные обогреватели: плюсы и минусы
• Экономичная система отопления дома

Что такое ИК теплый пол?

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

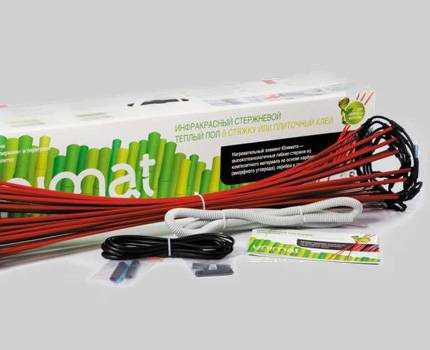

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.

Монтаж инфракрасного пола

Важным качеством пленочного теплого пола является тот факт, что для него не требуется обустраивать новое основание. Вполне достаточно будет провести ремонт, очистку и выравнивание старого покрытия. Все необходимые работы можно разделить на несколько этапов, речь о которых пойдет дальше.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запастись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовка основания

Перед укладкой необходимо качественно подготовить бетонное основание. Сначала его необходимо пропылесосить – помимо непосредственно очистки, это позволит обнаружить различные повреждения основания, которые необходимо устранить. С особой тщательностью нужно заняться щелями на стыке полов и стен – именно через них обычно уходит большая часть тепловой энергии.

Любые трещины и щели нужно расширить и очистить. Для их устранения чаще всего используются специальные ремонтные смеси или обычный герметик. Для заполнения крупных повреждений можно воспользоваться монтажной пеной. В любом случае, после застывания используемой смеси необходимо срезать ее остатки, после чего можно двигаться дальше.

Монтаж нагревательных элементов

На готовом основании стоит заранее разметить все участки, на которых будет располагаться пленка. Кроме того, стоит отметить и части пола, предназначенные для установки мебели, чтобы не устанавливать в этих местах отопление.

В соответствии с разметкой нужно нарезать пленку на подходящие куски

Разрезать ее нужно четко по штрихам, не отступая от них, и соблюдая осторожность – разрезанная не в том участке пленка в лучшем случае просто не станет работать

Подготовленная инфракрасная пленка для пола укладывается на нужных участках. Для фиксации материала подходит скотч или термоклей

Нужно обязательно обратить внимание на расположение медных полос – они обязательно должны находиться снизу

В утеплительном слое вырезаются пазы для прокладки кабеля, клемм и термодатчика, чтобы эти элементы не торчали над пленкой. Термодатчик лучше всего расположить с учетом нескольких показателей: во-первых, должно хватить родного провода, во-вторых, расстояние до стены должно быть не менее 50 см, в-третьих, прибор должен располагаться по центру одной из нагревательных полос.

После укладки датчика нужно подвести его кабель к терморегулятору. Теперь можно крепить и обжимать клеммы к шинам контактов. Далее к клеммам присоединяются провода.

Закончив укладку всех элементов системы, нужно изолировать все соединения при помощи специальных накладок. Изоляция обеспечит герметичность контактов. То же самое нужно сделать на местах, где пленка была обрезана – точки выхода медных шин необходимо обязательно закрыть.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.
2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.

Провода идущие от стержневого пола соединяются с клеммами терморегулятора. На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

• ковролин (по причине плохой теплопроводности);
• кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

• ширина рулона – 500-1000 мм;
• длина – 50 000 мм;
• толщина нагревательной пленки – 0,23-0,47 мм;
• мощность на 1 м.кв. пленки – 25-35 Вт/м;
• максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

• CalorIQue LLC – торговая марка CalorIQue (США);
• Devi (Деви) – торговая марка Devi (Дания);
• Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
• K-Technologies – торговая марка Caleo (Россия);
• RexVa – торговая марка XICA (Южная Корея);
• Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Принцип действия

Поскольку наш обзор акцентирует внимание именно на карбоновых технологиях, разберем принцип действия теплого пола, изготовленного из углерода. Для начала, разберемся с терминологией

Понятия «углеродный» и «карбоновый» разводить нельзя: это одна и та же технология. Просто в России традиционно используется слово «углерод» либо «углеволокно», а в зарубежных каталогах звучит «карбон». На самом деле, это одно и то же

Для начала, разберемся с терминологией. Понятия «углеродный» и «карбоновый» разводить нельзя: это одна и та же технология. Просто в России традиционно используется слово «углерод» либо «углеволокно», а в зарубежных каталогах звучит «карбон». На самом деле, это одно и то же.

Производители предлагают два вида карбонового пола: пленочный и стержневой. Они отличаются способом укладки, структурой нагревательных элементов, и применением.

Преимущества и недостатки карбоновых стержней

Достоинства:

• быстрый нагрев, равномерное распределение теплового излучения (при наличии отражающей подложки с черновой стороны);
• высокая надежность конструкции — срок службы не менее 50 лет;
• удобный монтаж: вы просто отрезаете необходимую длину из рулона, и соединяете поверхность проводами;
• инфракрасное излучение не оказывает негативного влияния на людей и предметы интерьера;
• нагревается не воздух, а детали помещения;
• 100% пожарная безопасность: во-первых, карбон не горит, во-вторых, система замурована в бетоне;
• система не боится высокой влажности: даже если у вас потоп, после сбора воды нагреватели можно сразу включать;
• при оставлении жилого помещения без отопления (при длительном отъезде), система не разморозится;
• так же, как и пленочные панели, стержневой карбоновый пол интегрируется в систему «умный дом»;
• потребление энергии ниже, чем у кабельных теплых полов;
• если вы самостоятельно можете сделать стяжку — монтаж карбоновых стержней вы тоже выполните своими руками: экономия на установке.

Комплекты предлагаются в разных ценовых и размерных категориях.

Минусы технологии:

• для массового применения стоимость слишком высокая;
• для укладки требуется заливать пол смесью, это уменьшает высоту помещения;
• ошибка при укладке или неисправность (это маловероятно), не дает шанса устранить проблему: вся проводка под слоем бетона.

Преимущества и недостатки стержневой конструкции

Карбоновый теплый пол обладает таким достоинствами:

• Возможность совмещения с любым напольным покрытием.
• Экологическая, а также пожарная безопасность.
• Небольшой вес, поэтому сильной нагрузки на плиты перекрытия не будет.
• Есть возможность укладки изделия в помещениях с нестандартной, сложной планировкой.
• Монтаж в комнатах с повышенным уровнем влажности.
• Возможность саморегуляции.
• Экономия электроэнергии, а значит, и средств.

Однако карбоновый теплый пол обладает и некоторыми недостатками:

• Так как изделие предназначено для стационарной укладки, для его ремонта придется вскрывать напольное покрытие.
• Достаточно высокая стоимость. Пленочный инфракрасный пол стоит немного дешевле, является более удобным для укладки.
• Для увеличения теплоотдачи нельзя применять подложку с фольгированной поверхностью. Рекомендуются материалы с металлизированным верхним слоем.
• Если покрытие намокло, то система не будет работать до тех пор, пока оно полностью не высохнет.
• Недолгий срок эксплуатации (от 3 до 10 лет).

Что такое ИК теплый пол

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем, пол постоянно будет теплым благодаря пленке, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Этот принцип обогрева безопасен для использования не только дома, но и в детсадах, больницах и прочих общественных заведениях

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью никогда не перегреются.

Стержневой пол и инфракрасные маты

В основе конструкции – стержень, а точнее множество стержней, которые подключены параллельно гибкими соединительными проводами. Чем-то они напоминают веревочную лестницу. В этих стержнях металл, состоящий из карбона, меди и серебра. И когда на карбон попадает ток, он-то и выделяет тепловую энергию.

Данный пол обладает завидным качеством саморегуляции. То есть количества тепла, которое он выделяет, зависит от температуры его же. Если случается местное повышение температуры, пол выделяет меньше тепла, и тогда температура становится ниже. А случается это, например, если на пол что-то поставили. При этом терморегулятор такой системе все равно нужен.

Иначе это множество стержней называется инфракрасными матами. Предназначаются стержневые маты для укладки в стяжку, а при ровном основании сразу можно сажать плитку прямо на клей, не прибегая к дополнительному слою. При этом, общая толщина клея и покрытия не должна быть меньше 2 см.
