Теплый пол на балконе своими руками: монтаж инфракрасных матов под мягкие напольные покрытия

Какая мощность теплого пола на лоджии

Как сделать водяной теплый пол на балконе

Теплый пол водяного типа на лоджии или балконе монтируется по стандартной схеме. То есть:

  • монтаж трубной разводки по полу;
  • подключение к коллектору, который устанавливается на стене;
  • установка терморегулятора.

Первый этап – это раскладка труб и крепление к полу. Схемы раскладки разные. На балконе лучше использовать змейку. При этом нагнетательный контур, который выходит из коллектора подачи теплоносителя, надо укладывать у окна. В нем вода с большей температурой, что обеспечит максимальную защиту от холода, исходящего от остеклительной конструкции.

Расстояние от трубы до стенки балкона – 10 см. Между трубными контурами 20-30 см. Чем меньше расстояние, тем теплее в комнате, тем ниже температуру можно держать в системе отопления. Но это затраты на большее количество труб. Соответственно и за услуги мастера придется заплатить больше.

Крепление труб к полу производится специальными приспособлениями, которые называются якоря. Их производители труб предлагают в комплекте к теплому полу. Вместо них можно использовать другие приспособления. К примеру, тот же грибовидный саморез.

Есть другая технология – укладка специальных мат с бобышками. Именно между ними и укладывается труба.

Монтаж труб теплого пола

Подключение к коллектору

Коллектор, она же гребенка, это обычный кусок трубы, в котором сделано несколько отверстий, являющихся выходами или входами для теплоносителя. Трубы две, расположенные параллельно друг друга. Одна предназначается для подачи теплоносителя, вторая для обратки. Отдельно для балкона коллекторное устройство не устанавливают. Его монтируют для нескольких помещений.

Для балкона выделяют по одному отверстию в каждой гребенке. Именно к ним трубы теплого пола подключаются через отсекающих вентиль или шаровой кран. Если система автоматизирована, то используется двухходовый клапан.

Подключение теплого пола к коллектору

Установка терморегулятора

Этот прибор отслеживает температуру теплого пола и регулирует ее по мере необходимости для поддержания комфортного режима. Состоит он из датчика и регулятора (термостата). Первый монтируется на полу между нагревательными элементами. Второй на стене. Первый отслеживает температуру, второй регулирует подачу теплоносителя.

Это независимый от теплого пола прибор, который работает от сети электропитания напряжением 220 В. То есть подключают его к розетке.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

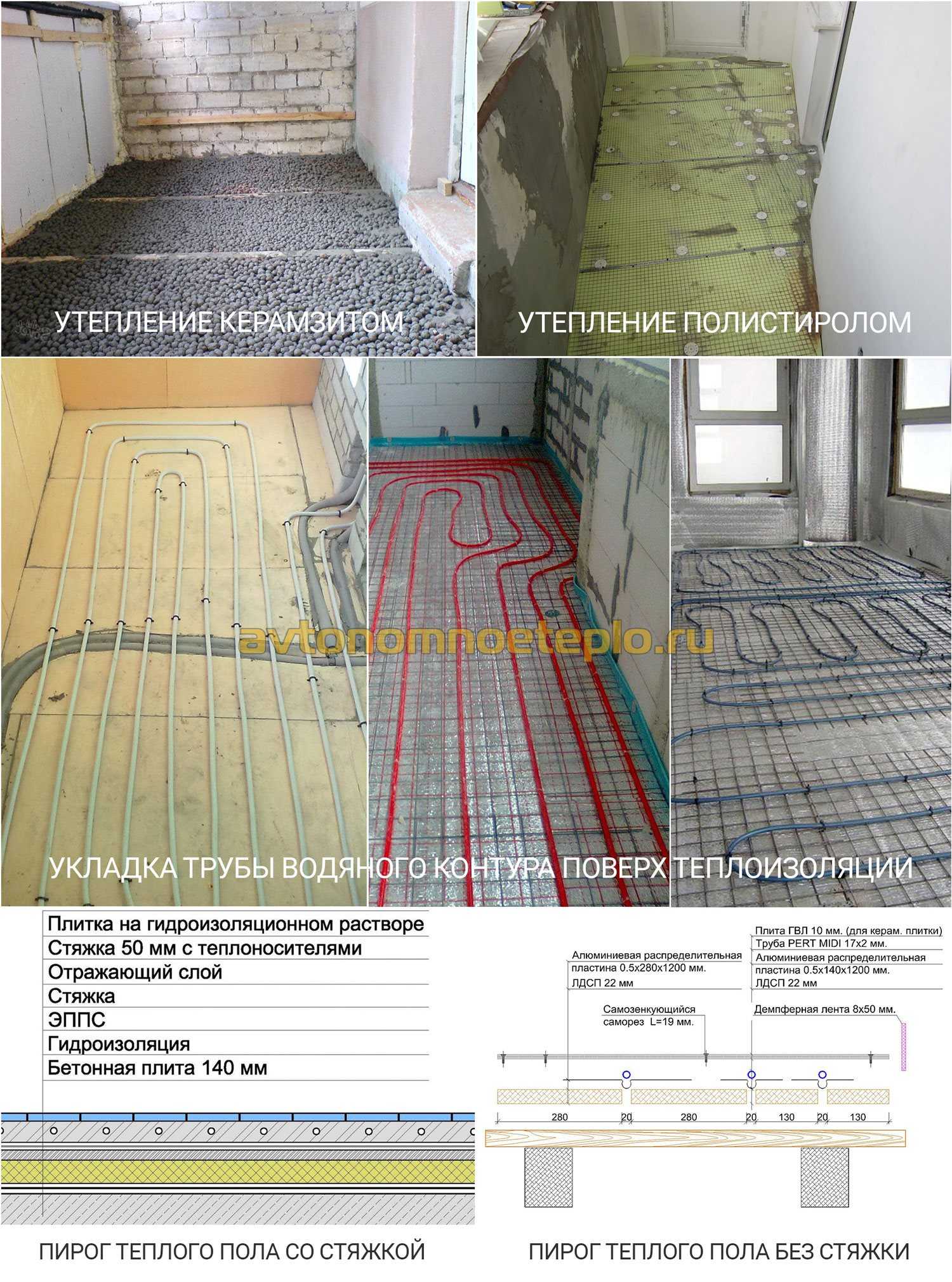

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

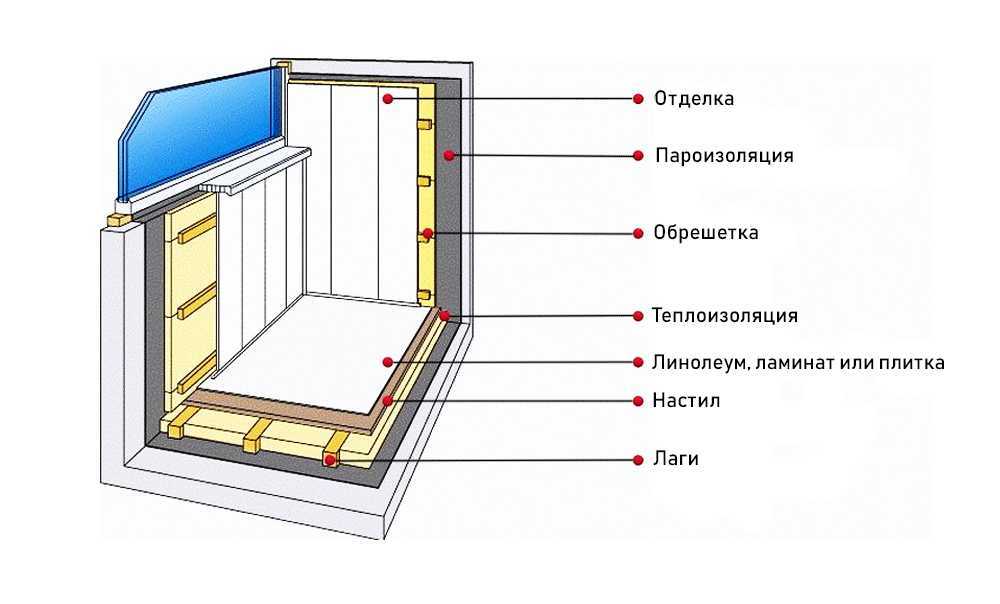

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

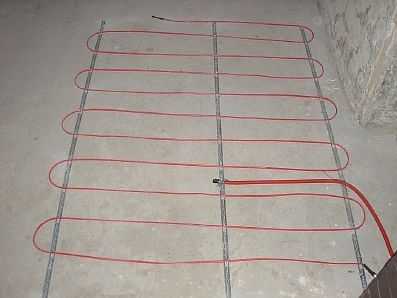

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Какой тёплый пол лучше использовать?

Какой тип тёплого полового обогрева лучше использовать для балкона или лоджии? Этим вопросом задаются многие владельцы данных помещений. Есть разные виды греющих полов — водяной, кабельный, инфракрасная плёнка:

  1. Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
  2. Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
  3. Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не может выдержать большие нагрузки, поэтому водяная тяжёлая конструкция тут не подходит. Устанавливать на балконе под стяжку электрический тёплый пол также не рекомендуется. Наиболее подходящей считается инфракрасная плёнка, она мало весит и проста в установке.

В лоджиях, водяную или электрическую модель под стяжку можно рассматривать, если данные нагрузки на плиту допустимы в конкретном случае. Для этого, необходимо рассчитать заранее уровень нагрузок.

Электрический ТП на стену? Можно или нет, какой вид выбрать и произвести установку.

Чтобы определить, какой тёплый пол лучше выбрать, мы подробно рассмотрим каждую модель.

Как подаётся отопление на лоджию?

Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.

Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.

Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.

Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.

От котла

Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:

  • гребёнку из нержавеющей стали;
  • регулятор температуры;
  • расходомеры.

По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.

Важно
Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит

Такой уровень поддерживают терморегуляторы.

Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.

Подготовка к установке

Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.

При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола

Для этого плюсуют все составляющие:

  • теплоизоляционный слой;
  • бетонная стяжка;
  • напольное покрытие.

Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.

Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность

Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.

Варианты укладки теплого основания

Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:

  1. Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.
  2. Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.

Внимание
На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты

Их необходимо зафиксировать

При этом важно соблюсти расстояние между отдельными элементами около 1 метра.

  1. Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.
  2. В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
  3. В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
  4. По окончании этого срока систему отключают, заполняют систему водой.
  5. Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
  6. Затем кладётся финишное покрытие — ламинат или плитка.

Нагревательные маты и их виды

Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.

В электрических матах применяется провод двух видов:

  1. Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
  2. Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.

Электрические маты с любым из этих видов проводов способны прослужить не один год.

Плюсы и минусы

Основные достоинства греющих электрических матов:

  • не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
  • экономичны — расход электричества не значителен;
  • просты в монтаже.

Но стоимость матов выше, чем цена обычного кабельного пола.

Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.

Источники

  • https://aniko-gas.ru/pokraska/podogrev-pola-na-balkone.html
  • https://stroyday.ru/remont-kvartiry/balkony-i-lodzhii/teplyj-pol-na-balkone-svoimi-rukami.html
  • https://saucyintruder.org/teplyj-pol-na-balkone/
  • https://gidpola.ru/teplyi/tyoplyj-pol-na-balkone-svoimi-rukami.html
  • https://postroyka-dom.com/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
  • https://TrubaNet.ru/teplyjj-pol/teplyj-pol-na-balkone-i-lodzhii.html
  • https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-na-balkone.html
  • https://uteplenieplus.ru/kak-uteplit/balkon/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
  • https://vse-otoplenie.ru/vybiraem-teplyj-pol-na-balkon-nahodim-lucsij-variant
  • https://handspc.ru/delaem-teplye-poly-na-balkone-svoimi-rukami-infrakrasnyj-elektriceskij-vodanoj
  • https://dekoriko.ru/balkony/teplyj-pol-svoimi-rukami/
  • https://odstroy.ru/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami-vybor-i-podklucenie/
  • https://grand-electro.ru/otoplenie/teplyy-pol-na-balkone-i-lodzhii-svoimi-rukami-ego-vidy-i-instrukciya-montazha.html
  • https://plitkahelp.com/ukladka/teplyj-pol-na-balkone-pod-plitku

Какой вариант выбрать

Водяной теплый пол

Отопление пола на балконе может осуществляться разными способами: водяным, электрическим, пленочным. Каждый из них имеет свои особенности, о которых нужно помнить при выборе.

Водяной теплый пол

Такое оборудование отличается сложным процессом монтажа. Для него используется масса дополнительных материалов: отражатель, сосуды, заглушки, хомуты. Такой вариант подходит для квартир, где организовано централизованное отопление. Может подключаться к стационарному котлу или работать автономно. Подобная конструкция в большинстве случаев недопустима для оборудования в многоэтажках из-за большого веса.

Электрический

Монтаж инфракрасного теплого пола

Электрическое отопление — довольно сложное и дорогостоящее. Для его укладки необходимо обустроить специальные каналы и запастись крепежами. Монтируется аналогично водяному — змейкой. Обязательно в комплекте устанавливается терморегулятор. Он контролирует температуру и дает возможность ее корректировать. Такая система не перегревается и не собирает воздух. Для данного обогревателя устанавливается отдельная розетка с мощностью 220-380 Вольт в зависимости от типа проводки в доме.

Пленочный или инфракрасный

Нагревательный элемент — тонкая пленка, оснащенная графитными стержнями, которые осуществляют функцию обогрева. Эти проводники принимают на себя ток, поступающий от электричества. Обогрев пола получается равномерным и эффективным. Такая конструкция больше подходит для обустройства в небольших помещениях. Для нагрева достаточной площади пола потребуются большие энергозатраты.

Нагревательные маты и их виды

Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.

В электрических матах применяется провод двух видов:

  1. Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
  2. Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.

Электрические маты с любым из этих видов проводов способны прослужить не один год.

Плюсы и минусы

Основные достоинства греющих электрических матов:

  • не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
  • экономичны — расход электричества не значителен;
  • просты в монтаже.

Но стоимость матов выше, чем цена обычного кабельного пола.

Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.

Источники

  • https://aniko-gas.ru/pokraska/podogrev-pola-na-balkone.html
  • https://stroyday.ru/remont-kvartiry/balkony-i-lodzhii/teplyj-pol-na-balkone-svoimi-rukami.html
  • https://saucyintruder.org/teplyj-pol-na-balkone/
  • https://gidpola.ru/teplyi/tyoplyj-pol-na-balkone-svoimi-rukami.html
  • https://postroyka-dom.com/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
  • https://TrubaNet.ru/teplyjj-pol/teplyj-pol-na-balkone-i-lodzhii.html
  • https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-na-balkone.html
  • https://uteplenieplus.ru/kak-uteplit/balkon/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
  • https://vse-otoplenie.ru/vybiraem-teplyj-pol-na-balkon-nahodim-lucsij-variant
  • https://handspc.ru/delaem-teplye-poly-na-balkone-svoimi-rukami-infrakrasnyj-elektriceskij-vodanoj
  • https://dekoriko.ru/balkony/teplyj-pol-svoimi-rukami/
  • https://odstroy.ru/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami-vybor-i-podklucenie/
  • https://grand-electro.ru/otoplenie/teplyy-pol-na-balkone-i-lodzhii-svoimi-rukami-ego-vidy-i-instrukciya-montazha.html
  • https://plitkahelp.com/ukladka/teplyj-pol-na-balkone-pod-plitku

Монтаж температурного датчика

Для регулировки температуры в помещении обогреваемом электрическими полами, без температурного регулятора и датчика не обойтись. Способ подключения приборов несложен, он одинаков для всех систем, главное придерживаться инструкции.

Чтобы установить данное приспособление, необходимо:

  • сделать углубление в стене для коробки;
  • продолбить канавки для провода в стене от пола до места установки регулятора;

установить прибор в подготовленный проём;

  • вставить датчик в гофротрубу и разместить между нагревательными элементами;
  • подсоединить датчик и кабель от пола к регулятору.

Регулятор нужно размещать недалеко от проводки — это позволит сэкономить на проводах.

Монтаж теплого пола

Состояние пола с подогревом на балконе должно быть оценено до его установки.

На железобетонном свесе не должно быть никаких деформаций. На монтажных деталях и опорах свеса не должно быть коррозии.

Убедитесь, что в козырьке лоджии нет протечек. Не допускается попадание воды на пол лоджии. На полу не должно быть видимых пятен влаги.

Проверьте состояние плиты лоджии. Бетонная плита не должна иметь глубоких или сетчатых трещин.

Проверьте, чтобы основание было ровным и не имело видимых дефектов бетона и коррозии арматуры. Плита перекрытия не должна иметь повреждений защитного армирующего слоя.

Оцените состояние парапета.

Парапет должен быть надежно закреплен. На встроенных частях парапета не должно быть коррозии.

Парапет должен быть отремонтирован до установки остекления и утепления балкона.

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.

Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

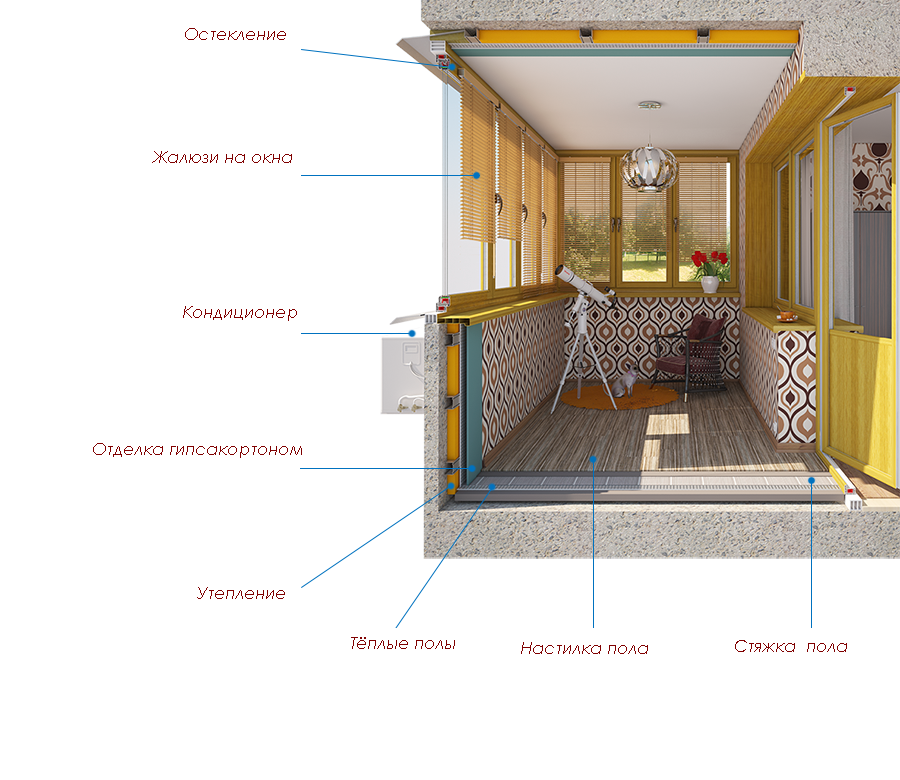

Чем можно отапливать балкон

Обогреть помещение, которое мы оборудуем на балконе, можно с помощью:

  • вывода центрального отопления;
  • оборудования теплого пола;
  • установки инфракрасного обогревателя;
  • наличия электрического обогревателя;
  • размещения масляных батарей.

Коротко о центральном отоплении

Отопление балкона от центрального отопления – вполне выгодный способ с расчетом на длительную перспективу. В нем прельщает надежность и проверенность годами. Но оно имеет и минусы. Тепло будет поступать только с началом отопительного сезона. К тому же этот способ влечет за собой довольно много хлопот, так как для его оборудования обязательно требуется разрешение БТИ.

Помните: ни в коем случае нельзя на балконе устанавливать дополнительные радиаторы с подключением их к центральному отоплению. Это связано прежде всего с тем, что из-за несанкционированного подключения ваши соседи будут недополучать тепло. Но если вашу заявку БТИ рассмотрело и одобрило, то можете смело монтировать теплый пол на балконе от центрального отопления:

  1. Для начала специалисты советуют оклеить ту часть стены, где будет находиться батарея, фольгой. Она станет отражателем тепла. Так будет лучше прогреваться помещение, а тепло не уйдет на улицу.
  2. После этого необходимо из организации, которая занимается подачей тепла, вызвать специалиста, чтобы он перекрыл общий стояк.
  3. Затем в стене просверливаются отверстия под трубы. Вместо труб специалисты советуют воспользоваться пластико-алюминиевым шлангом. Потом на него монтируется тройник с вентилем.
  4. Далее устанавливаются батареи отопления. Для этого необходимо на стене закрепить два кронштейна, которые будут удерживать радиаторы за верхнюю часть, и один кронштейн внизу для того, чтобы держать батарею внизу.

Только по окончании всех этих работ батареи подключаются к центральному отоплению

Особое внимание необходимо обратить на то, чтобы в системе не образовалась воздушная пробка

Теплый пол – прекрасная альтернатива

Более экономным вариантом считается оборудование теплых полов, так как их установка обойдется дешевле. Они бывают электрическими и водяными. Принцип работы прост: воздух нагревается и поднимается верх. Благодаря этому в помещении поддерживается нужный температурный режим.

Установка водяного пола на балконе

Установка водяного пола

  1. Для начала необходимо сделать врезку тройников на подаче и обратке, когда будут выполняться работы по замене труб. А также обязательно смонтируйте запорную арматуру (вентиля) для того, чтобы была возможность при необходимости перекрыть подачу теплой воды.
  2. Далее выполняется на полу укладка бетонной стяжки. Её основание в обязательном порядке выравнивается.
  3. После этого укладывается изоляционный материал.
  4. Теперь начинается укладка пластиковых труб, которые являются основой теплого пола. Их кладут змейкой. Изгиб должен быть небольшой. Расстояние между трубами – незначительное.
  5. Дальше проводят подключение пластиковых труб к системе подачи горячей воды.
  6. Заключительный этап – укладка бетонной стяжки на основу.

Заливаем стяжку на установленный водяной пол на балконе

Для бетонной стяжки можно использовать различные материалы: специальные строительные смеси либо обычный цементный раствор (старый проверенный способ).

Во время укладки водяного пола нужно помнить несколько обязательных для выполнения правил:

  1. Если основным полом будет плитка или ламинат, то толщина стяжки должна быть небольшой.
  2. Для водяного пола необходимо приобретать только качественные материалы с длительным сроком службы, так как устранение неполадок потом обойдется в значительную сумму.
  3. Система «теплый пол» монтируется из цельной трубы. Никаких стыков под стяжкой не должно быть. Поэтому перед закупкой материалов проведите тщательные замеры.
  4. Во избежание засорений защитите концы труб.
  5. Обязательно необходимо провести остекление балкона, на котором планируется монтаж теплых полов.
  6. После окончания всех работ необходимо подождать несколько дней до полного высыхания всех бетонных смесей. Ни в коем случае не используйте непосредственный источник подачи тепла в систему «теплый пол» для ускорения процесса сушки. Но обязательно регулярно проветривайте помещение от лишней влаги, которая будет образовываться во время высыхания.

Подключение отопления

Теплый пол смонтирован, стяжка полностью высохла, теперь можно подключиться к центральному отоплению и проверить результат выполненного монтажа. Если система центрального отопления уже работает, то для начала работы вашего пола достаточно открыть вентили. Несколько минут – и вы можете почувствовать приятное тепло под своими ногами.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
