Как правильно подключить проходной выключатель. схема управление светом с 2-х и 3-х мест

Особенности применения трехпозиционного переключателя

Трехпозиционный перекидной рубильник

Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Монтаж устройств

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
3. Шины и провода подводятся на неподвижные контакты.
4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.
5. Резьбу гаек покрывают вазелином.
6. Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
7. На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
8. Производится заземление металлических нетоковедущих элементов на внешней части короба.

Порядок включения

Перед подключением необходимо остановить вводной автомат

Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

1. Остановка вводного автомата.
2. Установка рукоятки прибора на генераторную линию.
3. Выключение автомата нагрузки.
4. Подсоединение кабеля переключателя к генераторной розетке.
5. Запуск генератора, ожидание прогрева (2 мин).
6. Подача питания на рубильник.
7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

Недостатки

1 Первый из недостатков сквозных выключателей — это отсутствие определенного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при таком расположении не сразу можно понять, горит свет или нет.

Будет неприятно, когда при замене лампа может просто взорваться на глазах. В этом случае самый простой и надежный способ — выключить выключатель света на приборной панели.

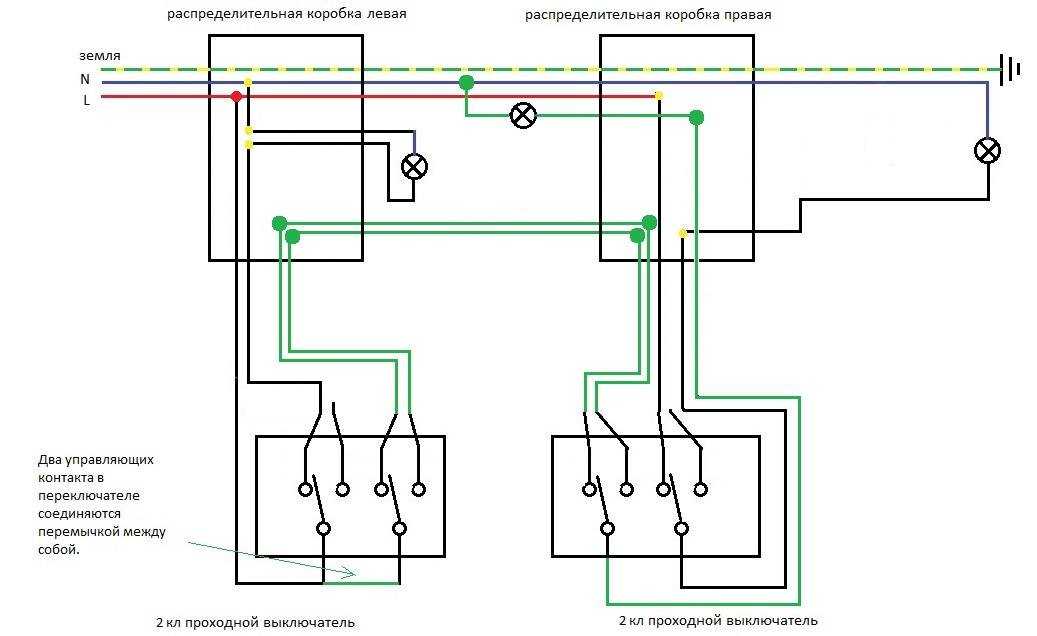

2. Другим недостатком является большое количество соединений в распределительных коробках.

И чем больше у вас световых точек, тем больше их будет в распределительных коробках. Подключение кабеля напрямую по схемам без распределительных коробок сокращает количество подключений, но иногда может увеличить либо расход кабеля, либо количество жил.

Если провода идут под потолком, опустите провод оттуда к каждому выключателю, затем поднимите обратно вверх. Лучшим вариантом здесь является использование импульсных реле.

Как подключить

Приведем пример реализации схемы управления освещением с двух мест, используя для этого переключатели Легранд (Legrand). Этот производитель выпускает надежные бытовые модели серии Cariva и Valena, цена которых ненамного отличается от стоимости обычных выключателей.

Прежде чем купить переключатели, обратите внимание на различные исполнения, они могут быть как для скрытой, так и открытой проводки, а также с подсветкой и индикацией положения на коробке (корпусе). Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей

Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник)

Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник).

Схематическая реализация поставленной задачи показана на рисунке ниже.

Схематическое изображение установки двойного управления освещением

Синим цветом обозначен нулевой провод, красным – фаза. Заметим, что все коммутации должны выполняться именно с фазой.

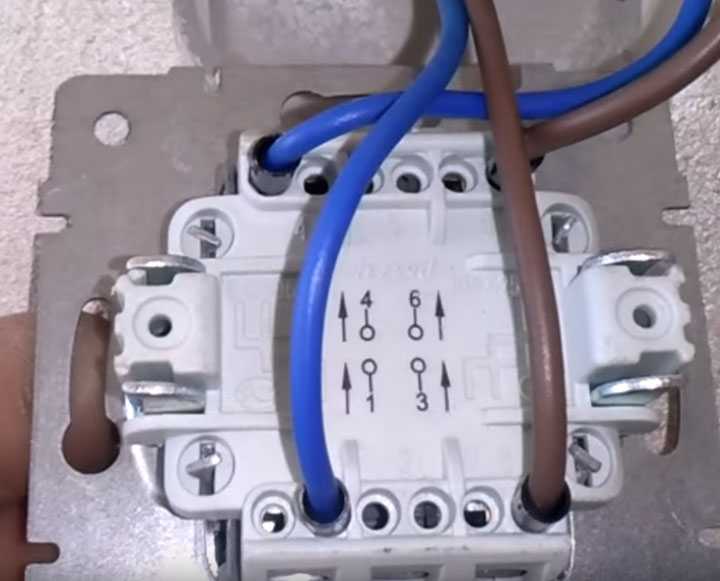

Как подключается одноклавишный коммутатор, видно на нижнем рисунке.

Схема монтажа двух одноклавишных переключателей Legrand

Подключение коммутаторов для управления с трех мест выглядит следующим образом.

Подключение для управления освещением из трех разных мест

Как видите, одноклавишный или двухклавишный выключатель на два направления подключить не сложно, при этом он поможет сделать управление освещением в вашей квартире более комфортным.

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.

Подключение проходного переключателя

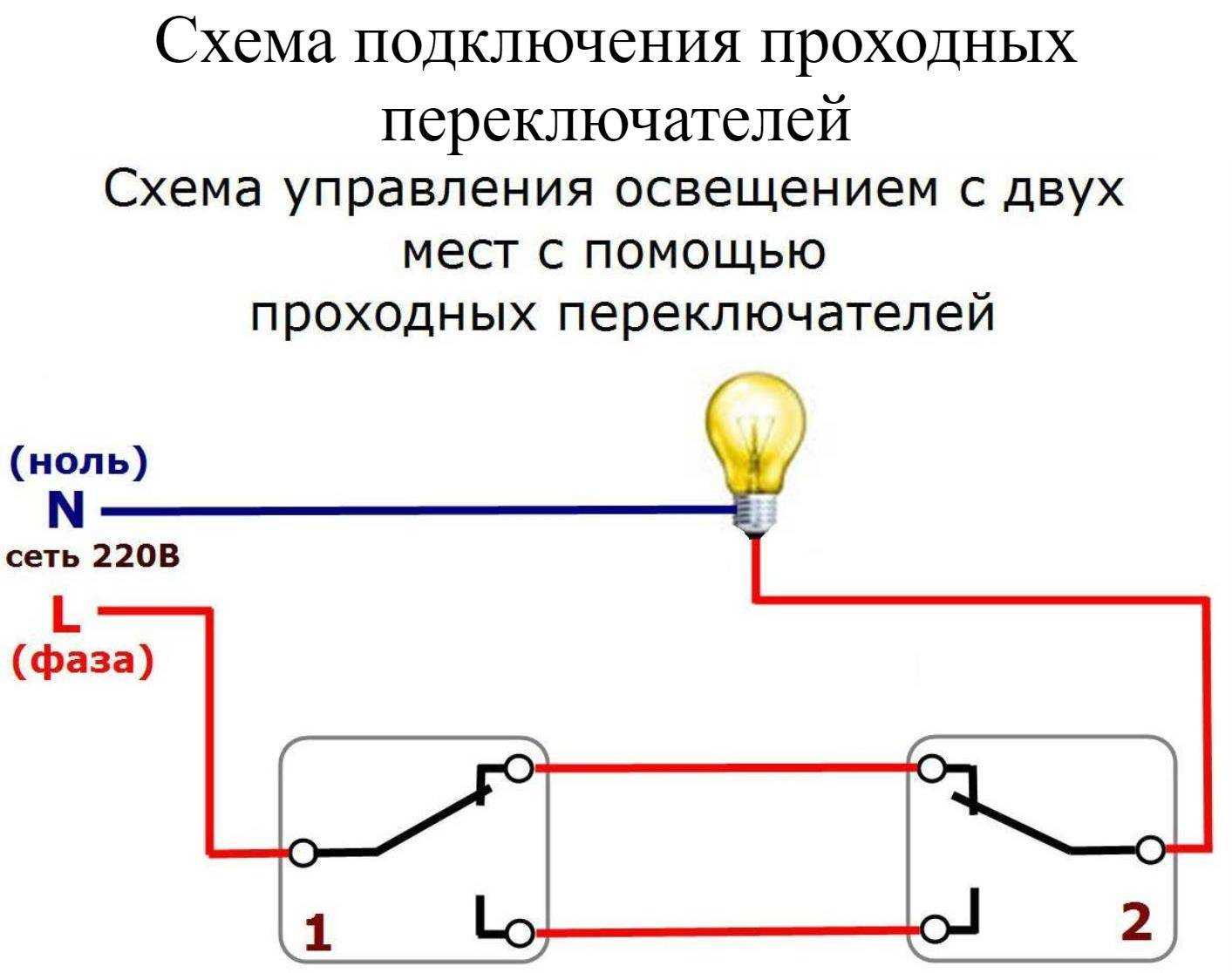

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

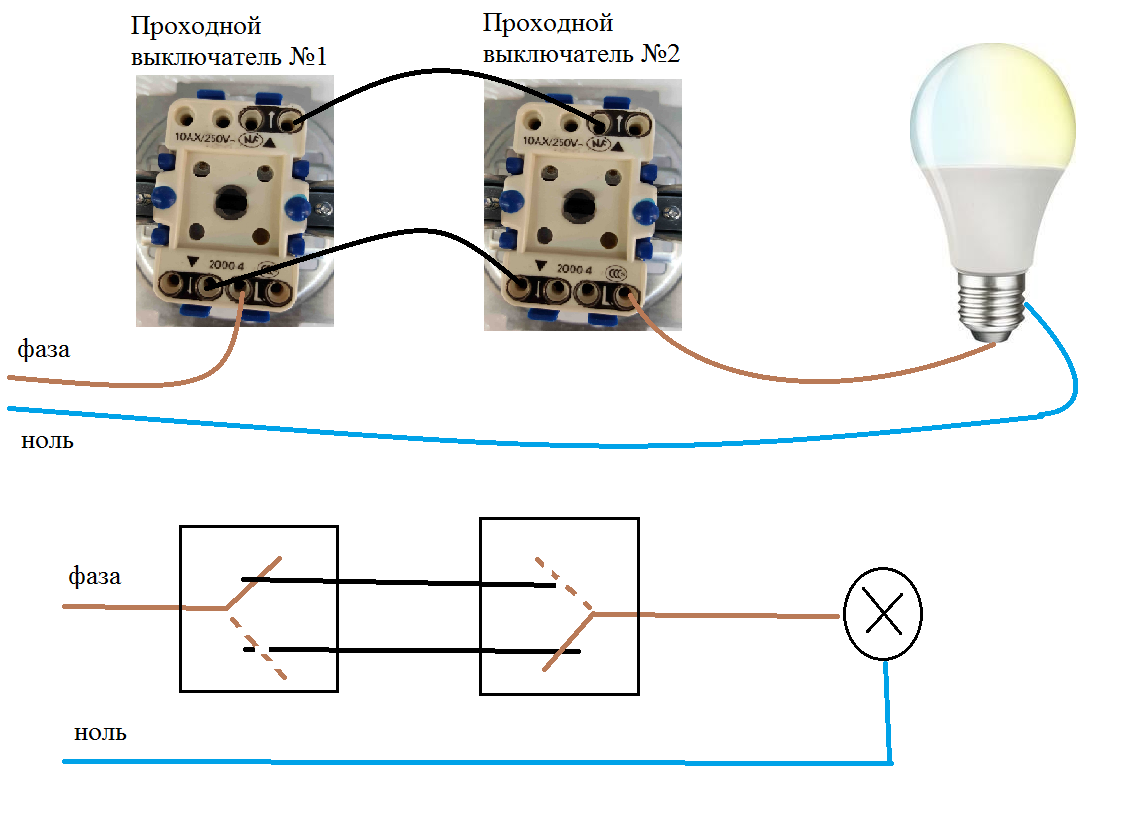

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.

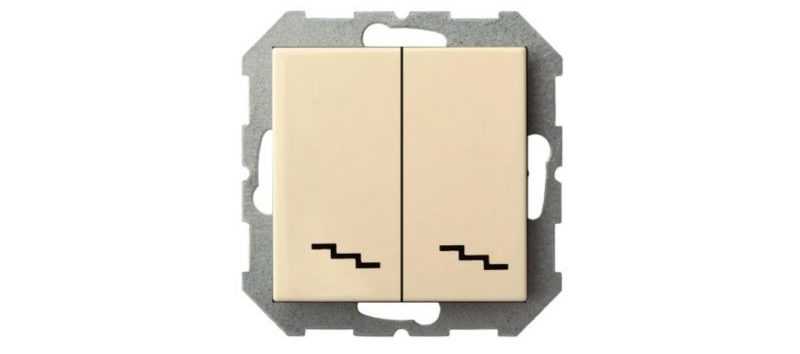

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Известные производители проходных переключателей

Схема подключения однопозиционного выключателя

Подсоединить устройство с одной клавишей значительно проще, чем с двумя. Если понять принцип подключения, то в будущем не возникнет серьезных проблем с различными проходными выключателями. Установить такое устройство можно на лестнице двухэтажного дома либо у входа в спальню и около кровати.

Фазный проводник необходимо подключить на вход одного из двух устройств. Входная клемма второго переключателя соединяется с одним контактом осветительного прибора, второй провод которого подключается к нулевому проводнику. После этого остается лишь соединить свободные входы и выходы переключателей друг к другу.

Если было принято решение установить проходные выключатели, то, возможно, придется внести изменения в проводку, ориентируясь на рисунок. В соответствии с современными требованиями разводка проводников может выполняться на расстоянии в 15 см от потолка. Для удобства выполнения работ провода принято укладывать в специальные короба, а их концы выводить в распределительные коробки.

Для подключения проводов в распределительных коробках используются специальные контактные колодки. Можно применять даже скрутки, но они затем должны быть хорошо пропаяны и качественно изолированы.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

• А, В, С – фазы питания;
• С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
• SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Особенности монтажа и подключения

Схема подключения

Перед установкой двухполюсных переключателей непосредственно по месту их назначения важно определиться с условиями обустройства проводных линий на конкретном объекте (в частном доме или квартире). При этом возможны два варианта подводки жгута из проводников, укладываемых либо скрытно, либо открыто

При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри.

В этом случае и сам двухполюсник придется размещать скрытно – проделывать под него специальную нишу в стене, по размеру соответствующую диаметру элементов крепления. Для ее подготовки потребуется электрическая дрель со специальной насадкой типа «коронка».

Встраиваемый переключатель

Также необходимо приготовить пластиковый корпус или монтажную коробку, в которой будет фиксироваться двухпозиционный переключатель. При проведении этих операций придерживаются следующих общепринятых правил:

1. Перед началом работ полностью обесточить всю квартиру или ходя бы данное ответвление от распределительного щитка, отключив соответствующий линейный автомат.
2. Подготовить черновую схему размещения переключателя и подводки к нему проводников.
3. После высверливания в стене подходящего по диаметру отверстия разместить в нем посадочную коробку, закрепив ее распорными винтами.
4. В готовую круглую нишу установить сам коммутационный прибор.
5. Подключить к его клеммам соответствующие проводники и зафиксировать корпус крепежными метизами.

Установка накладного переключателя

Прядок установки открыто прибора выглядит следующим образом:

1. Делается разметка зоны его фиксации на стене.
2. На выбранном месте крепится на шурупы дополнительная подложка из дерева или пластика (подрозетник).
3. Изделие фиксируется на нем посредством подходящих по размеру метизов.

Порядок подключения проводников к клеммам перекидного устройства тот же, что и при скрытом монтаже. При этом способе прокладки подводящие провода допускается размещать в специальном пластиковом канале, называемом кабельным.

Области применения электрических выключателей на два направления не исчерпываются описанными случаями. На их основе проектируется множество механических узлов, управляющих силовыми и сигнальными цепями.

Бытовое применение

В бытовых условиях переключатель на 2 положения применяется не настолько часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения встречаются случаи, в которых обойтись без этих коммутирующих элементов практически невозможно. Речь идет об организации управления общим источником света сразу из двух или даже трех мест в доме. Такая потребность возникает в ситуации, когда на входе в длинный коридор свет включается, а на выходе из него – выключается. При установке на обоих его концах переключателей перекидного типа реализовать такую схему совсем не сложно.

Другой пример важности управления осветительным прибором их двух точек – когда при входе в спальную комнату установлен включатель света, а около прикроватной тумбочки – выключатель. При нажатии на кнопку прибора на входе в помещение группа контактов перекидывается на линию питания расположенного по его центру осветителя (люстры например). При коммутации второго прибора, размещенного у кровати, другие групповые контакты срабатывают на ее отключение. Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения

В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки

Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения. В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки. Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты

Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты.

Возможен еще один вариант бытового применения двухпозиционных переключающих элементов, состоящий в установке их в схемы управления домашним освещением из трех мест. В этом случае потребуется еще один переключатель, монтируемый посредине обслуживаемого пространства или в любом другом функционально удобном месте.

Дополнительный прибор включается по так называемой «перекрестной» схеме, но по сути представляет собой все тот же двухполюсный элемент. С его помощью удается перекидывать групповые управляющие контакты с одного направления на другое.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

• коммутационные щиты управления переменным и постоянным током;
• системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
• управление трансформаторными подстанциями и освещением;
• оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
• переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
• выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

• a — зафиксированные контакты (4 шт.), к которым подключаются провода;
• b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
• c – группа передвижных контактов (в данном типе их две);
• d – два направляющих паза (позволяют штоку совершать поступательные движения);
• e – покрытые изолирующей оболочкой два штока;
• f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
• g – пакет;
• h – две резьбовых шпильки (фиксируют пакет и крышку);
• I – ротор;
• J – четыре пружины (возвращают шток в замкнутое положение);
• k- соединяющий рукоять с ротором вал;
• l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении

Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

• тип коммутатора;
• номинальный ток, на который рассчитан переключатель;
• схема и таблица коммутации;
• класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными переключателями или коммутаторами).

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

• аппараты жизнеобеспечения;
• холодильники с лекарствами в аптеках;

На производстве и в офисах:

• средства автоматизации;
• управляющая и аппаратура отслеживающая, записывающая сигналы;
• средства связи, стационарные радиостанции, диспетчерское оборудование;
• системы вентиляции;

В доме:

• газовый котел;
• система охраны;
• видеонаблюдение;
• система «умный дом»;

Монтаж

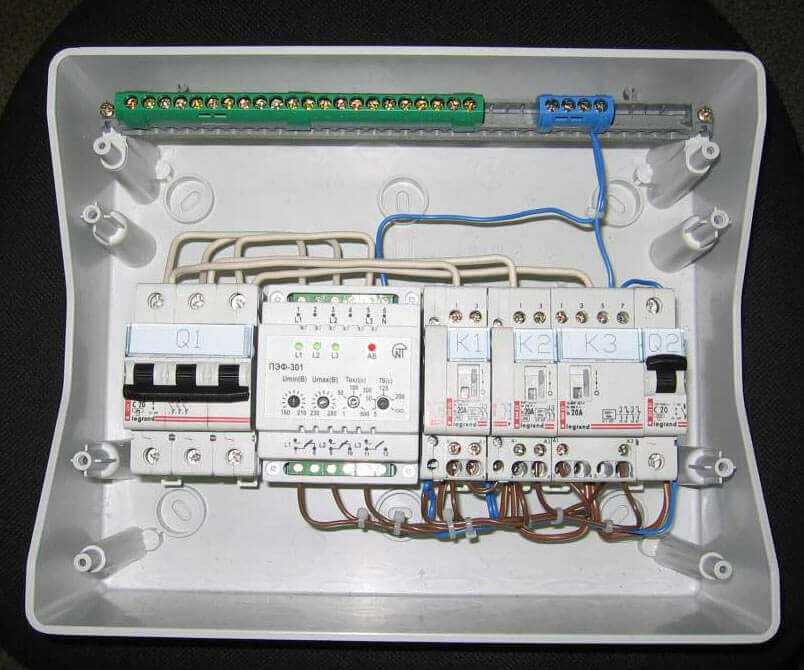

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Переключатели на два направления: однополюсные, двухполюсные, одноклавишные

Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обычный (однополюсный) выключатель. Но если последний позволяет только разорвать или соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их основные отличия.

Схематическое изображение различных коммутационных устройств

На рисунке показано:

1. обычный выключатель и вариант его подключения;
2. пример использования сдвоенного выключателя;
3. подключение двухполюсного выключателя;
4. коммутатор.

Заметим, что переключатели могут быть на два и более направлений, например, четырехполюсный или силовой трехфазный. О последних имеет смысл рассказать более подробно.

Перекидные выключатели — схема управления освещением из 3-х мест

Но что делать, если вы хотите управлять одним светом из трех и более точек. То есть в схеме будет 3, 4 выключателя и т.д. Вроде нужно взять еще один проходной выключатель и все.

Тут вам на помощь придет кулисный переключатель, или как его еще называют перекрестный, крестовый, промежуточный переключатель. Главное отличие в том, что у него четыре выхода – два снизу и два сверху.

И устанавливается точно так же в промежутке между двумя КПП. Найдите два второстепенных (не основных) провода от первого и второго проходных выключателей в распределительной коробке.

Отсоедините их, а между ними подключите кроссовер. Подсоедините провода, идущие от первого, — к входным (следите за стрелками), а идущие ко второму — к выходным клеммам.

Всегда проверяйте цепь на переключателях! Часто бывает так, что их вход и выход находятся с одной стороны (сверху и снизу). Например, электрическая схема перехода Legrand Valena:

Естественно, не нужно впихивать флип-овер в распределительную коробку. Достаточно вывести оттуда концы 4-жильного кабеля. А пока разместите выключатель в любом удобном месте — возле кровати, посреди длинного коридора и т д. Включать и выключать свет можно где угодно.

Главное преимущество этой схемы в том, что ее можно менять бесконечно и добавлять сколько угодно тумблерных переключателей. То есть всегда будет два прохода (в начале и в конце), а в промежутке между ними будет 4, 5 или хотя бы 10 переходов.

Принцип работы

Структурная схема пакетного переключателя определяет основные принципы его работы. Изделие, имеющее всего два положения и использующееся для включения и выключения потребителя, часто называют просто выключателем (ПВ). Пакетный переключатель (ПП) может иметь несколько промежуточных фиксированных положений для осуществления различных функций (реверс электродвигателя, изменение схемы соединения обмоток «звезда-треугольник» и т. д.).

Для исключения образования дугового разряда между контактами предусмотрен механизм быстрого переключения. Поворачивая рукоятку, оператор взводит пружину, но устройство пока находится в фиксированном положении. При превышении определенного усилия механизм быстро поворачивает подвижную контактную группу на определенный угол до следующей фиксации упоров в верхней крышке и замыкания очередных коммутируемых пар.

Виды кулачковых выключателей

В строительных магазинах представлен довольно большой ассортимент кулачковых переключателей в разных видах.

• Двухконтактное оборудование, которое требуется для работы трансформаторов импульсного типа. Особенность такого переключателя заключается в том, что управляющее устройство базируется на обычном переходнике. Характерные особенности: на выходе величина напряжения достигает 3 В; оснащен оболочкой изолятора; управление током осуществляется мощностью модулятора; величина модуля – 10 мВ; способен выдерживать перегрузку до 5 А. Его запрещается использовать при работе с вольтметрами.
• Кулачковый переключатель на 3 положения или трехпозиционный. Устройства, которые можно применять вместе с вольтметрами. Характерные особенности: небольшие размеры; показатели максимального напряжения достигают отметки в 20 В; соединения находятся с обратной стороны конструкции; устройство оснащено дополнительно стабилизаторами.
• Оборудование, которое используется в трансформаторах. Характерные черты данного вида кулачковых переключателей: некоторые модификации оснащены тетродами; 15-вольтовые установки имеют чувствительность модуляторов не более 40 мВ; пропускание тока достигает отметки в 6 мк.
• Переключающее оборудование, которое дополнительно оснащается усилителем. Активно используются в измерительных приборах. Характеристики устройств: соединение обеспечивается с помощью переходников; оснащены фильтрами разного вида; контакты размещены с обратной стороны корпуса; максимальные показатели нагрузки составляют 12 А; величина проведения тока 12 мк. Запрещается использовать данную разновидность с импульсными трансформаторами.

Для вольтметра Двухконтактный На 3 положения
