Укладка электрического теплого пола в деревянном доме

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

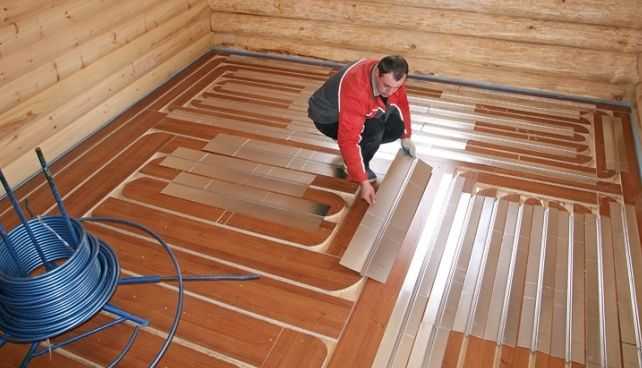

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Устройство водяного теплого пола в деревянном доме: ключевые особенности

При возведении деревянного коттеджа/дома с организацией теплого водяного пола применяют два типа настила: модульный и реечный. Модульный тип означает, что при формировании водяного пола используют готовые модули из ДСП или ОСП. Причем на древесно-стружечной плите вырезаны каналы/пазы под обогревающий трубопровод. Реечный тип характеризуется укладкой и труб на настил с полосами из ДСП определенной ширины. В организованных между полосами пазах размещают алюминиевые полоски, на которые затем помещают трубы для водяного теплоносителя. Сверху смонтированную трубную разводку накрывают специальными прокладками, например из вспененного полиэтилена. Прокладки предназначаются для поглощения влаги. Затем приступают к финишному этапу — укладки чистого пола.

Водяной теплый пол под деревянный пола

Варианты и порядок монтажа

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

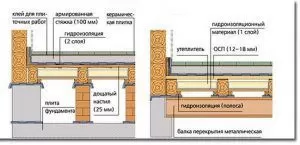

Схема устройства пола по деревянному основанию

Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
Следует щепетильно отнестись к выбору финишного покрытия пола

Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
При укладке нагревательных элементов следует особое внимание уделить их изоляции.
Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
Избежать перегрузок системы позволит автоматический терморегулятор.

Варианты устройства системы теплый пол по деревянным лагам

Укладка системы с водяным подогревом в деревянных домах производится либо на лаги, либо на черновое основание. Зачастую, теплый пол кладут по деревянным перекрытиям по финской технологии. У нас этот метод называют методом сухой стяжки: вместо раствора, в который укладывается система, тут используют пластины ГВЛ.

Перед укладкой теплого пола по деревянным лагам стоит проверить их на наличие повреждений

Существует несколько вариантов монтажа теплого пола по дереву:

Трубы укладываются в фабричные пластины (например, отражающие, с пазами для трубопровода), которые крепятся поверх лаг. Сверху настилается утеплитель и финишное покрытие.
Трубы укладываются непосредственно на лаги в пропилы, расположенные согласно схеме укладки. Просветы между лагами заполняются утеплителем, сверху кладется фанера и финишное покрытие. Недостаток технологии – воздушная прослойка между фанерой и трубами, которая ухудшает теплопроводность.
Трубы кладутся на утеплитель (полистирол) между лагами. Пространство между элементами засыпается либо сухим песком, либо гипсом.
Трубы укладываются на плиты с бобышками, которые стелятся вровень с лагами на фальшпол. В лагах делаются прорези для укладки системы по всему периметру без прерываний. Поверх стелется отражающий твердый материал (например, металлические листы) и финишное покрытие.
Между лагами кладут утеплитель, а на него – фанеру. Из листов ДСП вырезаются рейки с закругленными углами, которые укладываются на фанеру. Трубы укладываются в пазы между рейками фанеры.
Этот способ похож на предыдущий вариант, только вместо реек из фанеры туту используется доска в 5 см толщиной и шириной, одинаковой с шагом трубы. В паз под трубу для сохранения тепла укладывается фольга.

На основе предложенных вариантов можно создать свой способ укладки системы с водяным подогревом по деревянным балкам, который будет соответствовать вашим пожеланиям, финансовым возможностям и умениям. Главное, чтобы принцип работы пола оставался неизменным.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
Обесточьте систему и подведите питание до ближайшей розетки.
Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

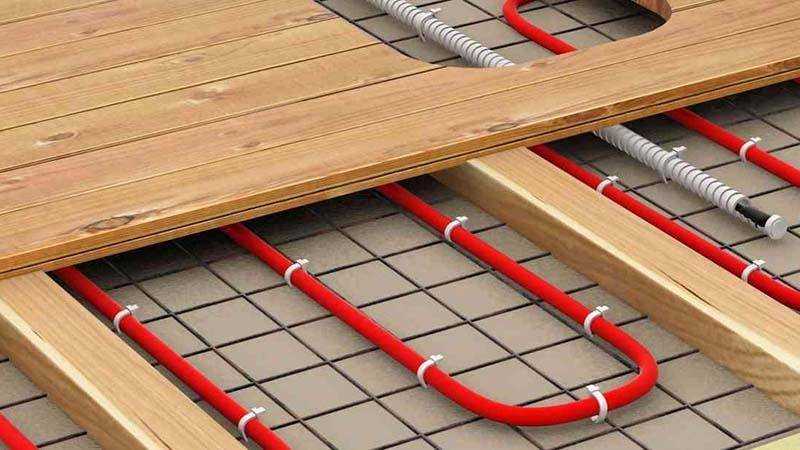

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.

Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.

Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.

Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Некоторые особенности монтажа

Механизм функционирования системы теплого пола предполагает передачу энергии от теплоносителя находящемуся над ним материалу и финишному покрытию. Затем пол, нагреваясь, отдает тепло в комнату.

Устройство водяного теплого пола

Если на полу выполнена обычная стяжка бетоном, этот принцип отлично работает. Однако в том случае, когда уложенные трубы, наполненные водой или этиленгликолем, окружает не бетонное основание, а натуральная древесина, природный материал препятствует теплоотдаче. Безусловно, водяные теплые полы на деревянный пол монтировать можно, но при этом необходимо учитывать такие нюансы. Древесина все же не пропустит всю полученную при нагревании энергию в подполье, но отопление в помещении может оказаться не столь эффективным.

Несмотря на это, традиционная бетонная стяжка – не лучшее решение проблемы, поскольку тяжелый слой из бетона будет оказывать давление на дощатое перекрытие. Даже если при строительстве выполнить надежную конструкцию, натуральное дерево может не выдержать большую нагрузку. Кроме того, зачастую в деревянном доме требуется обустроить ванную комнату или баню, установив в таких помещениях теплый пол, а слишком прочное и массивное основание в таких комнатах делать нецелесообразно.

Напольное покрытие водяного теплого пола

Не менее важный фактор, затрудняющий установку системы, – наличие подложки, которую обязательно нужно прокладывать на деревянный пол. В основе материалов для подложки различные виды утеплителей, которые также препятствуют свободному прохождению тепла. Тем не менее, все негативные моменты установки можно и нужно учесть и успешно справиться с задачей. Итак, если вы заинтересовались, как сделать теплый пол водяной на деревянном полу, следует запастись терпением и внимательно изучить специальную усовершенствованную технологию монтажа.

Почему стоит выбрать водяной теплый пол под деревянные полы

При устройстве водяного пола не используется тяжелая бетонная стяжка. Поэтому такая система идеально подходит для обустройства домов из бруса, легких модульных домов, квартир на первом этаже с газовым автономным отоплением (пол не советуют ставить выше первого этажа во избежание проблем, связанных с протечками).

Среди преимуществ водяного теплого пола стоит отметить эффективность и длительный срок службы

Благодаря теплоносителю, система имеет массу преимуществ:

Позволяет снизить расход электроэнергии на обогрев апартаментов на 25-30%. В комнатах с высокими потолками это значение может доходить до 50%.
Пол является абсолютно безопасным для здоровья человека

А благодаря скрытым элементам, такой системой нельзя обжечься или травмироваться, что крайне важно для семей с детьми.
Выглядит эстетически привлекательно. Отсутствие коллекторов, радиаторов и т

д. при монтаже является неоспоримым преимуществом систем и позволяет вписать ее в любой интерьер.
Имеет длительный термин эксплуатации. При использовании качественных материалов и добросовестном монтаже, водяной пол может прослужить без необходимости ремонта более 50 лет.

Подогрев пола осуществляется равномерно по всей площади, создавая наиболее комфортные условия. Управление системой выполняется при помощи компактного термостата.

Бетонный пол в деревянном доме

Наиболее распространенным способом устройства бетонного пола в деревянном доме является заливка его по грунту, но с обязательным условием, что грунт должен быть сухим.

Конструкция бетонного пола по грунту

Этап 1 – подготовка

Подготовительные работы включают следующие действия:

Используя нивелир, определяют основные показатели и произвести расчет земляных работ.
Чтобы в будущем исключить просадку грунта и растрескивание бетонного пола, грунт тщательно трамбуют с помощью специальных устройств.
По грунту выполняют хорошо утрамбованную песчаную подушку. Подсыпка будет плотнее, если насыпать материал, превышающий необходимый объем на 25%, увлажнить и тщательно уплотнить с помощью катка или вибромашины.
На песок укладывают керамзитовый или гравийный слой.

Виброплита бензиновая одноходовая Masalta MS 125-4

Этап 2 – гидроизоляция

На следующем этапе необходимо выполнить гидроизоляцию основания, чтобы оно не впитывало влагу из бетонной стяжки, а также она защитит пол от грунтовой влаги. Для этого используют рулонные материалы на основе битума. Можно использовать толстую полиэтиленовую пленку.

Укладка гидроизоляционного материала выполняется внахлест, заводя его на стену на 20 см, а затем стыки проклеиваются скотчем

Важно чтобы материал был однородным, без повреждений

Альтернативным способом является обмазочный способ, когда мастичная гидроизоляция применяется на этапе заливки черного пола.

Плотный полиэтилен в качестве гидроизоляционного слоя

Этап 3 – заливка черного пола

Черный или технологический пол служит основой для гидро- и пароизоляционного слоя. Для его изготовления применяют бетон класса В7,5 – В10 и щебень размером 50-20.Строгих правил для заливки чернового слоя нет, главное чтобы его толщина была около 50 мм, а перепад не превышал 4 мм.

Этап 4 – пароизоляция и утепление

Поверх чернового пола укладывают пароизоляционный материал в виде недорогих мембран из стеклоткани или полиэстера. Долговечным материалом, не боящимся гниения, являются мембраны ПВХ. На пароизоляцию укладывают утеплитель – это позволяет повысить энергоэффективность жилого помещения на 20%. В качестве утеплителя могут быть использованы следующие материалы:

Минеральную вату, плотность которой не превышает 120кг/м3. Чтобы она не накапливала вата, ее изолируют при помощи полиэтилена.
Там, где пол подвергается большим нагрузкам, рекомендуется использовать экструдированный пенополистирол, который при сжатии деформируется, а потом принимает исходное состояние.
При использовании пенопласта для придания прочности его со всех сторон закрывают полиэтиленом.

Виды утеплителей

Этап 5 – финальная стяжка

На завершающем этапе выполняют финальную стяжку, которая станет основанием для декоративного напольного покрытия. Она может монолитной или сухой. В первом случае заливка раствора с крупным наполнителем в виде щебня, камней, мелкой гальки или цементно-песчаного состава (кварцевый песок) производится по маякам. Заливать стяжку начинают с дальнего угла помещения, разравнивая раствор правилом. Полное высыхание стяжки происходит через 30 дней.

Монолитная стяжка

Альтернативой является сухая стяжка на основе ДВП, фанерных и асбестоцементных листов, ГКЛВ. Технология простая и быстрая:

Выстилают полиэтиленовую пленку.
Вдоль стен оставляют технологический зазор в 1 см, в который помещают звукоизоляционный материал.
Выполняют песчаную засыпку толщиной 5 см.
Листовой материал укладывают в два слоя и надежно фиксируют между собой с помощью саморезов или строительного клея.
Выполняют шпаклевку и шлифовку стыков.

Сухая стяжка

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;
Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;
Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
Простая процедура монтажа и минимальные финансовые затраты;
Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Виды тёплых полов, которые можно уложить на деревянные перекрытия

Существуют два типа
тёплых систем: водяная и электрическая. Они равноценны по созданию комфортной
обстановки, равномерно прогревают площадь комнаты, на них отсутствуют сквозняки,
но они отличаются по способу монтажа и эксплуатационной стоимости.

Водяной тёплый пол

Водяной пол — контур
из труб с теплоносителем внутри, который подключён к отопительной системе.
Чаще, такие конструкции монтируются в бетонную стяжку, но для домов с деревянными
перекрытиями — не подходит из-за внушительного веса, ведь не каждое основание
из дерева это выдержит. Поэтому, рекомендована установка данного вида полов
«сухим» способом — без стяжки.

Гидроконструкции
пользуются популярностью для обогрева деревянных домов, так как безопасны, в
отличие от электрических видов, и их эксплуатационная стоимость приемлемая.
Единственный минус — возможность протекания в местах соединения труб.

Электрические полы

Электрические устройства представляют собой контур из проводов, который служит нагревательным элементом. Бывают: кабельными и инфракрасными.

Кабельные системы, также как и водяные полы чаще монтируются в стяжку, но при наличии деревянных перекрытий рекомендована укладка без стяжки. Инфракрасный вид не нуждается в бетонной заливке, и процесс его установки самый простой.

Устройство —
электрические тёплые полы реже применяется в бревенчатых домах, так как:

имеет более высокую эксплуатационную
стоимость;
пожароопасно, хотя при правильной
установке, риск сведён к минимуму.

Несмотря на эти
недостатки, электрические полы можно сделать в деревянном доме, так как они
имеют следующие положительные стороны:

простой монтаж, в сравнении с водяной
системой — обладают меньшими габаритами;
быстро прогревают помещение;
есть возможность регулировать
температуры в каждой комнате;
срок службы более 50 лет.

Нет единого мнения, какие отапливаемые полы лучше сделать в деревянном доме своими руками, главное, чтобы они были лёгкие — без стяжки.

Если отталкиваться от цены теплоресурсов, то выгодней водяная система. При желании сохранить высоту потолков — инфракрасные. А хотите сэкономить на сооружении конструкции — электрические.

Поводя итог, можно сказать, что в домах с
деревянными перекрытиями допустимо монтировать любой вид тёплых полов, главное
сделать это в соответствии с технологией и с соблюдением мер безопасности.

Варианты установки водяного контура

Перед тем, как укладывать теплый пол без насоса, нужно составить план размещения труб в помещении. Обычно каждая комната подключается к отдельной схеме, трубу при этом лучше использовать сплошную, без стыковок. Схема делается обычно в форме спирали, змейки или двойной змейки.

Схема укладки теплого водяного пола

Схема змейка – самый простой в установке и бюджетный по затратам материала, но из-за остывания теплоносителя могут возникнуть перепады температуры в различных углах помещения.

Поэтому такой вариант укладки контура в частном доме применяется в маленьких комнатах, где теплоноситель не успевает сильно остудиться. После выполнения плана необходимо выявить расстояние укладки с учетом требований проекта. Для различного типа основания расстояние может быть разным.

Укладка пола на полистирольное основание

Полистирол является знакомым всем пенопластом. Он имеет хорошие тепло-и звукоизолирующие характеристики, не деформируется и долгое сохраняет свои качества. Полистирольные плиты реализуется со стандартной толщиной 30 мм.

Устанавливается полистирольное основание – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины реализуют на расстояние 150 и 300 мм. Пластины крепятся между собой при помощи защелкивающегося замка. Если применяются универсальные пластины с выступами, контур установки труб может быть более сложным, для комфорта лучше отметить маркером.

В пазы устанавливаются алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура. На верх пластин можно класть подложку и итоговое покрытие – паркет, ламинат. Если в качестве покрытия вы выбрали плитку, то под нее нужно установить сухую стяжку – плиты ДСП, фанеру или устойчивый к влаге гипсокартон.

Деревянный настильный теплый пол

Чаще всего теплый пол кладут в деревянных домах. Деревянная конструкция может быть собрана как на базе специальных модулей, так и на реечной основе. Модульный метод укладки предусматривает применение готовых модулей из древесной плиты с пазами для укладки труб. Реечная система осуществляется при помощи досок или реек.

Модули крепятся между собой стандартным защелкивающимся замком. Для реечного метода необходим настил черного пола – пирог. Рейки укладываются на расстоянии, подходящим для расположения труб на корректном промежутке в соответствии с выбранным контуром.

При установке модулей или реек нужно соблюсти предварительно составленный план раскладки. На подготовленную систему модулей с пазами нужно положить стальные пластины, а в них – трубы. Твердые итоговые покрытия толщиной не менее 10 мм можно класть прямо на верх стальных пластин, уложив в них мягкую подложку для звукоизоляции.

Под укладку плитки или линолеума теплый деревянный пол нужно подготовить: положить на стальные пластины плиты гипсокартона, фанеры, ДСП, зафиксировать их, заделать стыки. Укладка покрытия осуществляется обычным способом.
