Теплый пол в каркасном доме на сваях

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

• Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
• Определяется место под установку болтов;
• Делаются отверстия в бетоне;
• Производится обустройство гидроизоляции;
• Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Технология утепления пола в деревянном доме на винтовых сваях

Отечественные СНиП существуют исключительно для расчета свайных фундаментов. Нормативных документов по утеплению цокольной части здания не существует. Вентиляцию и утепление этих архитектурных элементов осуществляют в соответствии с требованиями СНиП от 2003 года за номером 31.01 для жилых зданий (сейчас заменен на СП 54.13330.2011).

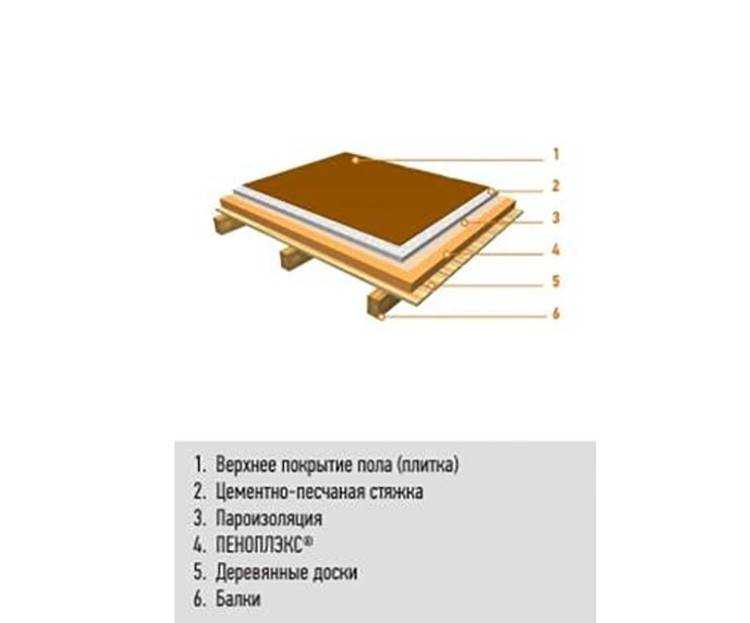

У производителя экструдированного пенополистирола Пеноплэкс существуют техрешения теплого пола по лагам. С учетом приведенных в указанных документах требований индивидуальному застройщику необходимо обеспечить:

• закладку утеплителя между лагами – листы пенополистирола или базальтовой ваты опираются на черновой пол, гидроизолируются снизу и укрываются пароизолятором сверху;
• забирку для свай – имитация цоколя из облицовочного материала по каркасу;
• продухи вентиляции – площадь каждого отверстия от 0,05 м2 (чаще всего труба 100 мм), общая площадь 1/400 от периметра стен цоколя;
• отмостку по периметру – для отвода ливневых и талых стоков.

Лучшим вариантом в данном случае является состав Максивуд или подобные составы:

• бесцветная прозрачная жидкость, не имеющая вредных выделений;
• имеет плотность воды, позволяя обрабатывать лаги пульверизатором;
• повышает влагостойкость на 20%, проникает в структуру древесины на 1 см, создавая кристаллические структуры внутри нее.

Обработку лаг, балок, досок чернового пола гидроизоляционными материалами лучше производить на начальном этапе возведения жилища. Это избавит от вскрытия подосновы на этапе отделки для укладки теплоизолятора. Технология теплого пола по балкам имеет вид:

• устройство обрешетки – к нижней части балок, лаг изнутри крепятся бруски вдоль несущих элементов перекрытия;
• монтаж подосновы – между балками на прибитые ранее бруски укладывается ОСБ, ДСП, многослойная фанера либо обрезная доска (нижняя часть пропитана пенетрирующей смесью);
• гидроизоляция – поверх подосновы укладывается гидроизоляция;
• теплоизоляция – поверх гидроизоляции укладывается базальтовая вата или экструдированный пенополистирол (ПСБ-С или XPS) в три – четыре слоя в шахматном порядке;
• пароизоляция – сверху утеплитель защищается пароизоляцией.

Дальнейшая схема утепления дома на винтовых сваях может отличаться в зависимости от типа напольного покрытия, заложенного в проект помещения:

• многослойная фанера – для укладки ламината, паркетной, половой доски, штучного или модульного паркета, пробки, ковролина и линолеума;
• сухая стяжка – для декорирования керамогранитом, линолеумом, кафелем, пробкой, плиткой ПВХ и ламинатом;
• наливная стяжка – чаще всего для систем теплого пола.

Схема утепления пола

Для здания на винтовых сваях используется следующая схема теплоизоляции пола по лагам:

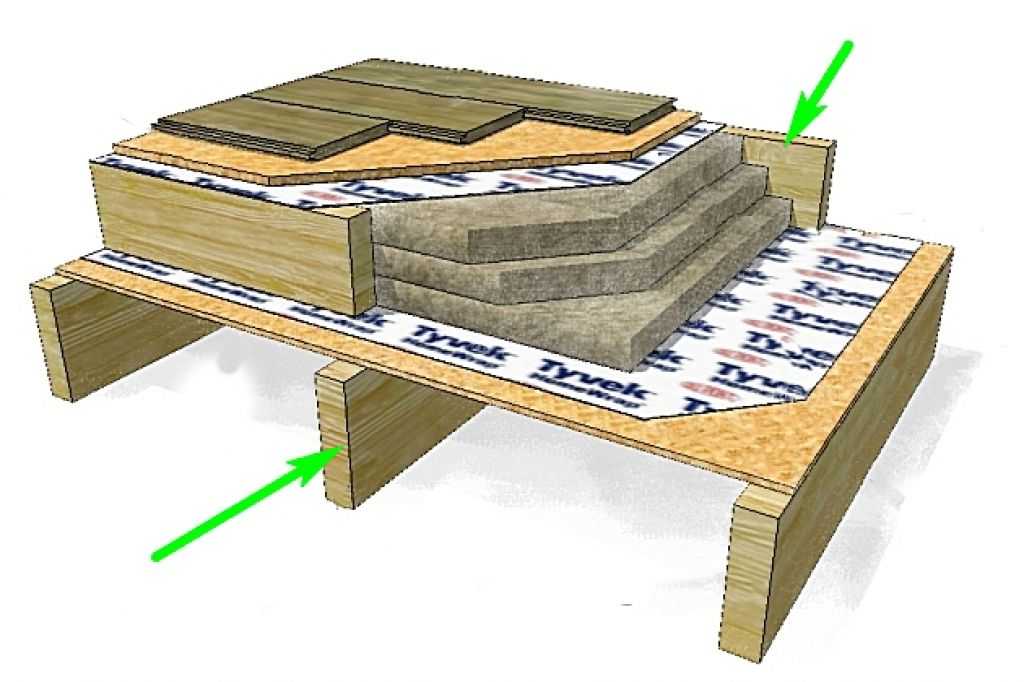

Схема утепления пола по лагам в деревянном доме.

• черепной брусок – фиксация саморезами, гвоздями заподлицо с нижней кромкой балки;
• черновой пол – заполнение пространства между лагами обрезной доской, фанерой, плитой ОСБ, ДСП;
• гидроизоляция – рулон пергамина, рубероида, пленка ПВХ, специальные гидроизоляционные мембраны;
• утеплитель – блоки пенополистирола XPS либо ПСБ-С, базальтовая вата;
• пароизоляция – мембрана или пленка, отсекающая избыточно влажный воздух из помещения в теплоизоляционный слой;
• шумоизоляция – готовые решения от производителей ЗИПС, Кнауф или дополнительный слой минваты по контррейкам с облицовкой листами ГВЛ, фанеры.

Данная технология актуальна в каркасном, срубовом, щитовом доме. Она обеспечивает утепление нижнего перекрытия, позволяет использовать любые напольные покрытия.

Однако утеплить пол для здания на винтовых сваях недостаточно для нормальной эксплуатации. Излишне проветриваемое подполье приведет к дополнительным теплопотерям через нижнее перекрытие по лагам. Снизится эффективность теплого пола, повысится расход энергоносителя в системах отопления. Избавит от указанных неприятностей забирка по сваям одним из нижеуказанных способов.

Винтовые сваи

Свайный фундамент устраивается, когда грунт слабый или мы наблюдаем высокий уровень грунтовых вод. Его применяют при значительном перепаде высот. Но часто люди выбирают свайный фундамент просто в целях экономии, и простоты монтажа.

Винтовые сваи для фундамента.

Винтовые сваи — это металлические трубы с винтом на конце. Такие сваи стоят недорого и быстро устанавливаются механическим путем профессиональной бригадой или вручную бригадой гастарбайтеров.

Сверху на каждую сваю надевается регулируемый оголовник, если дом предполагается выполнять из бруса или поставить сруб. При просадке части дома, подрегулировав оголовник, можно исправить положение.

Регулируемый оголовник для винтовых свай.

Если же дом предполагается строить каркасный из щитов, поверх свай приваривается рама, на которую и будут опираться все несущие конструкции.

Рама, на которую будет опираться вся конструкция каркасного дома.

Фундамент на винтовых сваях имеет как свои плюсы, так и минусы.

К плюсам можно отнести:

• невысокую стоимость конструкции;
• быстрое возведение;
• надежность фундамента при высоких грунтовых водах;
• устройство дешевого фундамента при значительном перепаде высот;
• невысокие расходы на доставку.

Лучше выбирать оцинкованные сваи. Хотя такие сваи более дорогие, но они более устойчивы к коррозии и прослужат дольше. Неоцинкованные сваи могут прогнить уже через 15 лет, и вы должны будете ремонтировать фундамент.

Минусы свайного фундамента:

• холодное подполье;
• возможное пучение грунта, выталкивающего сваи, попадающие в зону промерзания;
• возможная осадка дома;
• коррозия свай.

Основная проблема свайных фундаментов – это холодное подполье. Подполье получается холодным из-за того, что перекрытие поднято над землей и под ним остается свободное пространство.

Часто строители оставляют цоколь открытым до «лучших времен», поскольку не хватает средств и времени, чтобы его утеплить. Важнее достроить сначала дом, провести туда отопление, выполнить внутреннюю отделку.

Для утепления пола первого этажа есть несколько приемов:

• утеплить пол снизу под домом;
• утеплить цоколь;
• сделать теплый пол.

Каждый из этих способов можно применить для утепления.

Опыт использования сухого водяного теплого пола.

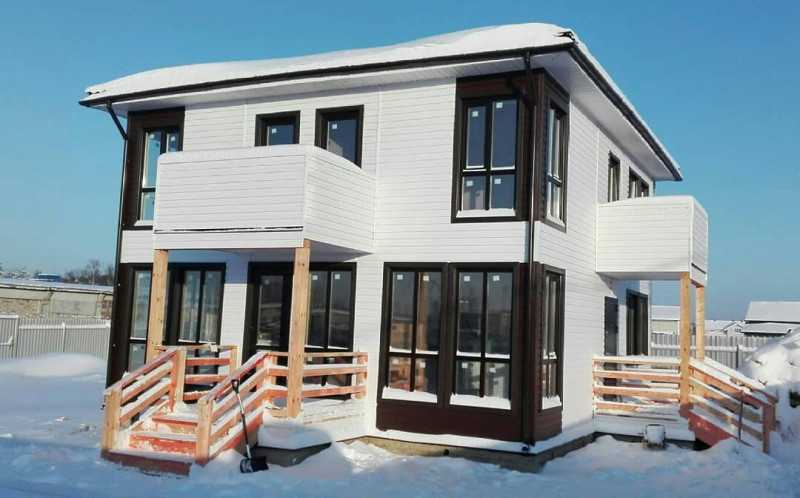

Кстати, на фотографиях изображен именно каркасно-щитовой деревянный дом площадью 160 кв. метров (Московская область). Отопление дома исключительно только теплыми полами. В доме нет ни одного радиатора.

Каркасный дом с напольным отоплением без стяжки

Поверх теплого пола уложен ГВЛ в два слоя. Напольное покрытие ламинат. Котел электрический Протерм Скат мощностью 14 кВт. На перспективу сделаны выводы под газовый котел. Также от котла разогревается бойлер косвенного нагрева на 200 литров.

При условии, что дом хорошо утеплен, температура в нем зимой комфортная для проживания и есть еще запас по мощности, а за счет применения низкотемпературного отопления (трубы теплого пола не разогреваются более 41 градуса), такое отопление позволяет экономить электроэнергию. Расход электричества на отопление дома составляет 7-12 тыс. руб. в месяц в отопительный период или 2000-3000 кВт/ч в месяц.

Плюсы и минусы теплых полов в каркасном доме на сваях

Тёплые полы — искусственно созданный подогрев, способный обеспечить комфорт в доме. Существует два способа утепления дома греющими полами, при помощи водяных или электрических систем. Мы разберёмся в достоинствах и недостатках таких систем именно по отношению к установке в каркасном доме, который не имеет капитального фундамента, а размещается на винтовых сваях.

Основные плюсы тёплых полов в каркасном доме на винтовых сваях:

• равномерный прогрев;
• экономия полезной площади;
• отсутствует перемещение воздуха, тем самым нет движения пыли и микробов;
• они улучшают внешний вид, так как отсутствуют отопительные радиаторы;
• имеют удобный способ поддержания температуры за счёт автоматики и регуляторов;
• долгий срок службы — особенно у водяных.

Кроме того, так как каркасные дома на сваях не имеют капитального фундамента, то к плюсам тёплых полов можно отнести то, что они отсекают холодный воздух, который перемещается под полом.

А дополнительные преимущества электрических видов, особенно инфракрасных систем или кабельных мат — простота укладки.

Рассмотрим минусы — дороговизна и не возможность монтажа в толстую стяжку из бетона. Кроме того, требуется проведение сложных расчётов.

Электрические системы являются пожароопасными, если рассматривать их в тандеме с деревянными домами. Но при соблюдении технологии монтажа — риск возгорания сведён к минимуму. А к недостаткам водяного отопления можно отнести возможность протечки и большую массу стяжки, в которую укладывается «пирог».

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

• Климатических нюансов местности;
• Геологической структуры района;
• Особенностей конструкции самого дома.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

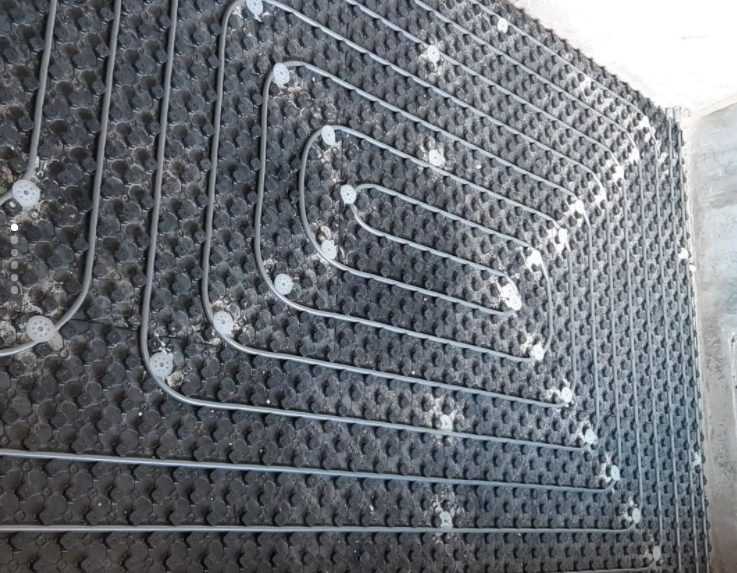

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Устройство теплого пола на сваях

Мы рассмотрим самые простые и удобные технологии возведения водяного и кабельного обогрева.

Теплый пол в каркасном доме по СНиП. Построй Себе Дом.

Водяной

Обустраивать водяные полы можно по двум технологиям: в плавающую стяжку или настильным способом (деревянным или полистирольным). Нагревателем служит металлопластиковая труба 16 мм.

Для каркасных домов на сваях лучше подходит «сухая» стяжка из пенополистирольных мат, так как она лёгкая, по сравнению с бетонной. «Пирог» такого гидропола состоит из:

• ровной основы;
• гидроизоляции;
• демпферной ленты;
• полистирольных плит с пазами;
• специальных алюминиевых отражателей;
• трубопровода;
• второго слоя гидроизоляции;
• листов ГВЛ;
• напольного покрытия.

Подогрев теплоносителя осуществляется в котле, он может быть газовым или твёрдотопливным.

Кабельные маты

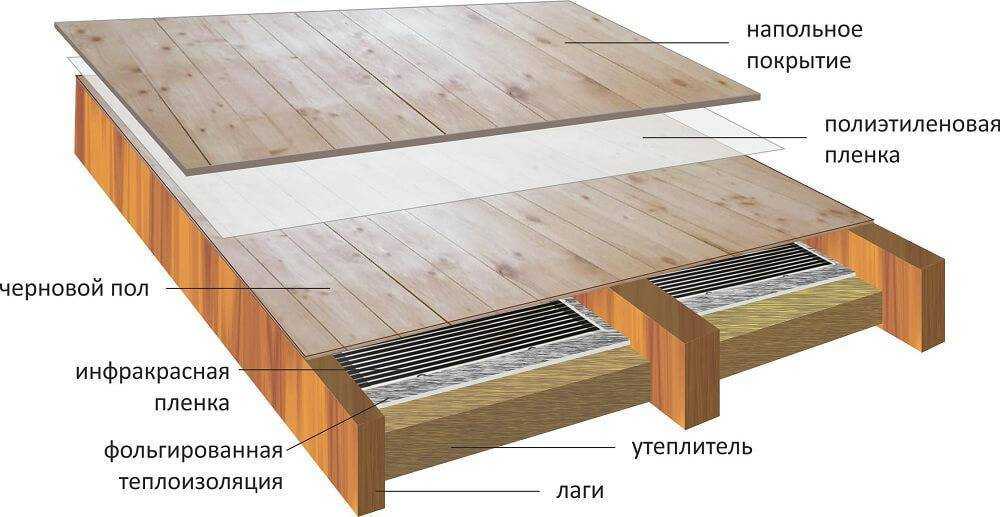

Хотя инфракрасная система проще в укладке, мы будем рассматривать устройство кабельного пола, так как плёнка подходит только для монтажа на втором этаже. Для обогрева первого этажа дома на сваях, у которого отсутствует капитальный фундамент её мощности, будет недостаточно.

Кабельные маты — провод, закреплённый на сетке со стандартным шагом. Особенность монтажа в том, что их можно монтировать в слой плиточного клея. Достаточно подготовить основу, и застелить её гидроизоляционным материалом и утеплителем, на котором размещаются маты.

Монолитная плита перекрытия по винтовым сваям: как устроить правильно

Один из вариантов по устройству перекрытия по свайно-винтовому основанию на винтовых сваях – заливка монолитной плиты.

Подготовительные работы

Перед началом бетонных работ металлические сваи следует укоротить до проектных отметок, заполнить полость труб бетонной смесью. Обрезку свай проводят таким образом, чтобы удалить отверстия, через которые выполнялось завинчивание опорных элементов. При выполнении работ по укорачиванию металлических опор используют шланговый уровень.

Устройство опалубки и бетонирование

Опалубка для установки перекрытия В полость металлических свай заливают бетонную смесь класса В25 и выше. Завинченные свайные винтовые опоры соединяют между собой сварным каркасом, для которого используют металлический прокат (двутавр или швеллер). Монолитная плита заливается таким образом, чтобы металлический ростверк своей нижней частью составил каркас будущей плиты. Под металлической обвязкой плиты устраивают сплошную опалубку, следя за тем, чтобы в щитах из дерева не было зазоров.

Боковая опалубка возводится на необходимую высоту с учетом предполагаемой толщины будущей плиты перекрытия. Армирование плиты перекрытия цокольного этажа производится двумя слоями специальной арматурной сетки, после чего проводится заливка конструкции бетонной смесью. По верху плиты бетонная смесь тщательно разравнивается.

Уход за бетоном, гидроизоляция и утепление

Бетон набирает прочность за 28 суток, поэтому нагружать плиту в этот период не рекомендуется. В жаркую погоду для ухода за поверхностью бетона следует периодически брызгать залитую конструкцию водой, а также накрыть защитной пленкой.

Напыление гидроизоляции на плиту перекрытия Готовую плиту перекрытия следует тщательно обработать гидроизоляционными средствами, используя технологию применения рулонных или обмазочных изоляционных материалов. Самой надежной изоляцией от влаги и возникающего конденсата является проникающая гидроизоляция.

Поверх слоя гидроизоляции следует предусмотреть утепление поверхности монолитной плиты перекрытия.

Популярные типы теплоизоляционных материалов

Удобство использования это один из важнейших критериев выбора материалов. Одни из них твердые и их получится использовать только на ровных поверхностях, а другие с успехом применяются и для термоизоляции площадей сложной формы. Перед тем как утеплить пол в деревянном доме, следует выбрать самый подходящий вид утеплителя.

При выборе материала обязательно надо учитывать, в каких условиях его придется укладыватьИсточник pro-uteplenie.ru

Утеплители в рулонах

В такой форме поставляются утеплители, основой в которых служит пробковое дерево или минвата. Физические характеристики этих материалов (мягкость и пониженная плотность) позволяет без особых сложностей укладывать теплоизоляцию не только на идеально ровную поверхность. Рулонные утеплители можно укладывать с наименьшим количеством стыковочных швов, что повышает степень теплоизоляции. В большинстве случаев такой тип утеплителя боится высокой влажности, поэтому при его укладке следует позаботиться о гидроизоляции. Иногда рулонные материалы имеют внешний фольгированный слой, который защищает материал от влаги.

Рулоны легко разматывать по плоской поверхностиИсточник kak-sdelat-fundament.ru

Плитные материалы

Это легкие плиты или маты утеплителя, способные в процессе укладки не менять формы. Характеризуются низким показателем теплопроводности и малым весом. Легко монтируются на поверхности с незначительными погрешностями.

Плиты можно укладывать и в одиночкуИсточник zoubi.net

Жидкая полимерная теплоизоляция

Этот тип представляет собой особый состав, который при контакте с воздухом образует твердую вспененную структуру. С помощью такой теплоизоляции заполняются все труднодоступные места и погрешности. Среди известных представителей этого типа утеплителя можно выделить пеноизол, который наносится на поверхность из баллончика с помощью специального распылителя. Единственным недостатком жидких утеплителей можно назвать высокую цену.

Жидкая изоляция прилипает на любую поверхностьИсточник alio.lt

Сыпучая теплоизоляция

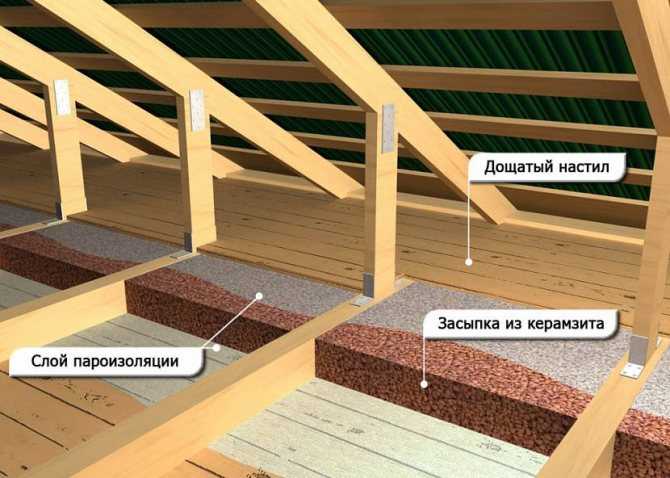

Этот тип утеплителя представлен такими сыпучими материалами, как шлак, керамзит или опилки. Они достаточно плотно заполняют положенный объем, при этом укладка возможна как на предварительно обустроенное основание, так и на обычный грунт.

Выбирая способ утепления напольного покрытия из дерева, следует руководствоваться эффективностью использования материала и выгодой в материальном плане.

Меньше всего трудозатрат на ровных поверхностяхИсточник kakpostroit.su

Водяной теплый пол

Есть 2 категории теплых полов:

• водяные (обогрев обеспечивается за счет воды, которая циркулирует по трубопроводу);
• электрические (устанавливаются нагревательные элементы, работающие от электросети).

Обе системы можно установить в каркасном доме. Но монтаж водяного теплого пола более популярен, поскольку не требует постоянного подключения к электросети (пол может работать и от твердого топлива, и от газа). Допустимо устанавливать водяной теплый пол в частном каркасном доме 2 способами:

• под стяжку;
• без таковой.

Под стяжку

Эта технология популярна благодаря возможности тонкой «настройки» обогрева. Но для ее реализации крайне желательно, чтобы дом был достаточно большим и стоял на одном из следующих типов фундамента:

• свайном;
• железобетонном.

Водяной пол под стяжку – довольно тяжелая конструкция. Он весит от 400 до 500 кг/м2 независимо от типа стяжки (цемент, гипс, керамзитобетон весят почти одинаково). Для ленточного фундамента это слишком много. А вот в каркасном доме на сваях теплый пол такого типа более чем уместен.

Порядок действий при монтаже:

1. Черновой пол в доме заливают стяжкой, толщина которой – около 5 см. Нужно, чтобы стяжка была максимально ровной. Даже малейшая кривизна повлияет на внешний вид всей конструкции.
2. Дожидаются, пока стяжка полностью высохнет.
3. Прокладывают гидроизоляционный слой. Можно обойтись обычной пленкой из полиэтилена, но существуют и специальные изоляционные материалы, сделанные из ПВХ.
4. Поверх гидроизоляции кладут утеплитель. Обычно выбирают пенополистирол или рулонные утеплители. Слой делают не толще 10 см.
5. Устанавливают армирующую сетку. Она необходима, чтобы сделать конструкцию пола более жесткой и равномерно распределить вес конструкции.
6. Кладут трубы «змейкой». Главный принцип – расстояние между трубами должно быть одинаковым, в промежутке от 10 до 30 см. Если трубы сделаны из ПВХ, то их нужно прикрепить к армирующей сетке с помощью хомутов или нейлоновых креплений.
7. Наполняют трубы водой и проверяют работоспособность обогрева.
8. Если всё работает хорошо – заливают трубопровод стяжкой. Толщина – от 3 до 5 см.

После того как верхняя стяжка высохнет, теплый водяной пол в каркасном доме можно покрыть любым материалом в зависимости от личных предпочтений. Лучше выбирать покрытия, хорошо проводящие тепло:

• керамическая плитка;
• линолеум;
• натуральная древесина (в виде паркета или досок).

Без стяжки

Сухой теплый пол без стяжки – оптимальный вариант для легких компактных домов, возведенных на ленточном фундаменте. Весит такая конструкция значительно меньше, чем пол со стяжкой – от 100 до 150 кг/м2. Популярность такого пола во многом определяется простотой установки.

Порядок действий:

1. Черновой пол покрывают гидроизоляционным слоем. Лучше взять материал потолще, чем обычный полиэтилен.
2. Прокладывают утеплитель. Обычно выбирают фольгированный пенополистирол – у него оптимальная толщина. Можно выбирать и другие теплоизоляционные материалы, но они должны быть толщиной не менее 10 см (и желательно не более 15 см).
3. Монтируют деревянный каркас. Здесь есть 2 варианта – либо проложить доски «лабиринтом» и разместить между ними трубы для воды, либо полностью покрыть пол досками и выпилить в них каналы для труб. Промежутки между трубами, как и при обустройстве пола под стяжку – от 10 до 30 см.
4. Устанавливают трубы в подготовленные «канавки».
5. Тестируют работу трубопровода, прежде чем продолжить устройство теплых полов в каркасном доме.
6. Сверху укладывают тонкий металлический лист. Лучше всего крепить его к деревянному каркасу саморезами, но можно использовать и гвозди. Этот металл необходим, чтобы тепло равномерно распространялось по помещению.
7. Накрывают металл досками, ОСП или фанерой. Если материал тонкий – лучше уложить его в 2 слоя.

Устройство теплых полов в каркасном доме на ленточном фундаменте всегда происходит по этому алгоритму. Дальше – можно по своему усмотрению отделать конструкцию любым покрытием.

Далее в видео представлен теплый пол без стяжки и без металлических пластин.

Пирог пола первого этажа в каркасном доме

Свайный фундамент

Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.

Если промежутки между сваями велики, то перед установкой лаг перпендикулярно к опорам я монтирую брусья, на которые укладываю лаги с заранее рассчитанными интервалами.

Далее пирог пола каркасного дома на винтовых сваях устраивается в следующей последовательности:

1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.

2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.

3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.

4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую настил чернового пола.

Ленточный фундамент

При использовании ленточного фундамента под несущими стенами находится сплошное бетонное основание. Сетка опор отсутствует, лаги закрепляются только по краям и провисают по всей длине.

При значительной величине пролетов необходима установка дополнительных опор во избежание чрезмерного прогиба лаг (он не должен превышать 1/200 часть длины). В таком случае первичный ряд брусьев я не укладываю, а увеличиваю толщину лаг или использую сдвоенные балки.

Пирог пола каркасного дома на ленточном фундаменте создается в такой последовательности:

• Устанавливаю опорные рейки и монтирую нижний настил.
• Укладываю гидроизоляцию.
• Монтирую теплоизолятор.
• Устанавливаю верхний слой пароизоляционного материала, закрепляю рейки контробрешетки.

Монтирую настил чернового пола.

Монолитный (плитный) фундамент

Основание такого типа представляет собой прочную бетонную плиту, одновременно выполняющую функции перекрытия первого этажа.

Пирог пола первого этажа в каркасном доме на монолитном фундаменте я устраиваю в таком порядке:

• На плиту наношу гидроизоляционный слой – рубероид, толь, иные рулонные материалы или заливаю расплавленным битумом.
• Монтирую лаги.
• В пространство между лагами укладываю (или засыпаю) утеплитель.
• Размещаю верхний пароизоляционный слой.

Монтирую настил чернового пола.

Независимо от типа фундамента в местах размещения тяжелой бытовой техники и оборудования (насосов, бойлера и т.п.), перегородок или лестниц требуется выполнить усиление пола. На площадке под камином или печью укладывается базальтовая стекловата либо иной негорючий утеплитель, а под чистовым полом – асбестоцементный лист.

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Укладка пароизоляции – виды материалов

Слой пароизоляции необходим, чтобы предотвратить попадание влаги в конструкцию пола изнутри помещения. Это вполне возможно в случае аварий сантехники. Теплоизоляционные материалы, в случае намокания, очень плохо сохнут и теряют свойство удерживать тепло. Такую изоляцию монтируют при помощи полиэтилена, полипропилена, дышащих диффузных мембран.

При укладке полиэтилена, который является абсолютно непроницаемым, и полипропилена оставляют 7-10 сантиметров зазора между ним и утеплителем для обеспечения вентиляции.

Мембранные пленки образуют качественное и долговечное покрытие, позволяют помещению дышать. Кроме того, укладка такой пленки не требует вентиляционного зазора между ней и утеплителем, который обязателен при использовании других материалов.

При укладке важно следить за правильностью монтажа. Если на пленке присутствует фирменная надпись производителя, она должна быть сверху, металлизированная пленка укладывается вверх фольгой, в других случаях пленка укладывается гладкой стороной к утеплителю, если нет дополнительных рекомендаций производителя

Монтаж мембранной пленки не той стороной даст ей способность пропускать влагу к утеплителю и обесценит все старания строителя. Нахлест при укладке пароизоляции обязателен, при этом пленка может склеиваться или «свариваться». Пароизоляционный материал обязательно заводится на стены по периметру на высоту 15-20 см. К деревянным элементам он крепится при помощи гвоздей или скоб, монтируется без провисания.
