Укладка труб теплого пола: монтаж + как выбрать шаг и сделать менее затратный контур

Что такое пирог теплого пола по грунту

Никакого отношения к выпечке такие полы не имеют. Их называют «пирогами» из-за того, что их теплоизоляция имеет много слоёв и по виду они слегка напоминают слоеный пирог. Если вы всё-таки решились на строительство, то учтите, теплые полы по грунту требуют некоторых замеров.

Например, грунтовые воды не должны быть слишком высоко, потому что это заставить «поплыть» ваш «пирог». Ещё следует убедиться, что грунт достаточно крепок, ибо всё конструкция может просто осесть. Также следует помнить, что «пирог» уменьшает высоту комнаты, а демонтаж такой конструкции – дело сложное, поэтому всё надо делать правильно с первого раза.

Особенности и монтаж системы водяного подогрева пола под плитку

Пол, облицованный керамической плиткой, имеет множество достоинств. Прочность, долговечность, экологичность, эстетичность – вот далеко не полный их список. Однако есть у керамики и недостатки. Высокая теплопроводность – характеристика большинства видов плитки, создающая дискомфорт при ходьбе без обуви, так как при контакте с напольной облицовкой происходит передача тепла от тела плитке, и ноги мёрзнут.

Современные технологии решают эту проблему установкой систем подогрева пола, поверх которых выполняется монтаж напольного керамического покрытия – плитки. Такие системы, в зависимости от источника тепловой энергии, бывают двух видов – электрические и водяные.

Водяная система подогрева считается энергоэффективной и комфортной

Электрические системы тёплых полов под плитку подразделяются на несколько подвидов, отличающихся принципом действия, но схожих простотой монтажа и дороговизной эксплуатации.

Монтаж водяной системы подогрева обходится дороже, но эксплуатация её дешевле, а установка возможна своими руками, поэтому из двух видов тёплых полов рассмотрим детали обустройства жилья водяной напольной теплосистемой, хоть и она имеет свои недостатки.

1. Характеристики водяных тёплых полов.
2. Условия легитимности монтажа напольной водяной теплосистемы.
3. Подготовка основания.
4. Выбор керамики на тёплый пол и её укладка.

Выбор плитки

Керамическая плитка под теплый водяной пол должна обладать определенными характеристиками.

Износостойкость и антискользящие свойства. Эти требования предъявляются к любой напольной плитке. Модели, подходящие для напольных покрытий, обычно промаркированы значком ступни (для мест с высокой проходимостью – заштрихованная ступня, высший класс стойкости к износу).

Антискользящие свойства важны в первую очередь для влажных помещений и на улицах. Определяются визуально: такая плитка шершавая или с рельефом, с насечками. Для сухих помещений достаточно обычной матовой плитки.

Влагостойкость и прочность. Оба этих свойства зависят от пористости плитки. У напольных моделей пористость низкая, водопоглощение тоже. А механическая прочность и водостойкость высокие.

Хорошие показатели у напольного керамогранита: в зависимости от модели его стелют и на улицу (переносит большие морозы), и в жаркие помещения – сауны, бани. Цена в среднем ниже, чем у кафеля и других видов плиток.

В последние годы у керамической плитки появилось много синтетических аналогов: плитка ПВХ, виниловая, кварцвиниловая

У них есть свои плюсы, но использовать их для устройства водяного теплого пола под плитку следует осторожно, с поправкой на температурный режим. У керамической плитки термостойкость высокая, некоторые виды подходят даже для облицовки печей

  Методика расчета теплого водяного пола

Важно: при покупке клея берите состав для теплых полов, обычный плиточный клей не подойдет. То же самое относится к затирке

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

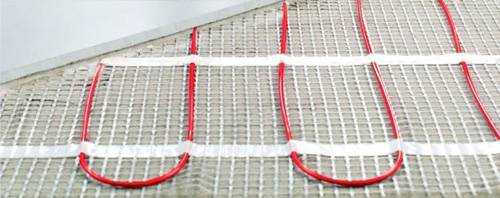

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками

Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей

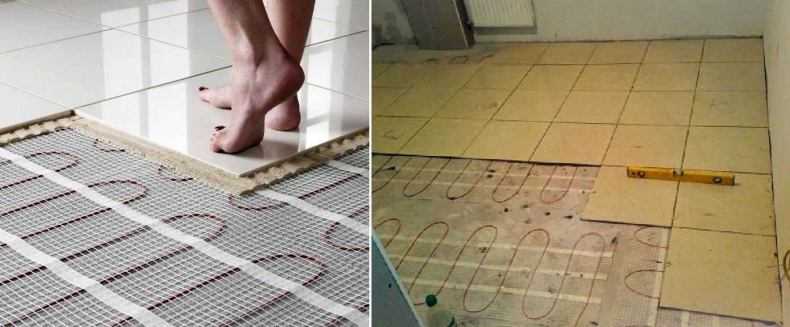

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Подбетонка

Какой бы связующий материал вы бы не использовали, вам всё равно понадобится подбетонка. Вам понадобится тощая бетонная смесь B 7,5. Напоминаем, что тощий бетон – это такой бетон, в котором уменьшено содержание цемента и воды, а увеличено содержание наполнителя.

Такой материал гораздо «слабее» своего «жирного» аналога, но при этом дешевле. В нашем случае нецелесообразно использовать более крепкий бетонный состав.

Если вы хотите ещё удешевить пирог пола по грунту, то можно использовать насыщение верхних слоев щебня цементным молочком. Образовавшаяся корочка должна быть идеально ровной, а её глубина – составлять несколько сантиметров. Такой фокус поможет сделать водонепроницаемую бетонную корочку.

Почему люди выбирают такой пол

Водяной теплый пол под плитку популярен как никогда по следующих причинам:

Простое и недорогое обслуживание

Одной из наиболее часто упоминаемых причин, по которой люди выбирают водяной теплый пол под плитку, является то, что он практически не требует обслуживания. Гарантия на водяной теплый пол под плитку обычно составляет 25 лет.

Энергоэффективность

Отопление дома с помощью водяного теплого пола под плитку гораздо более энергоэффективно, чем традиционное радиаторное отопление, и, следовательно, приводит к меньшим счетам за коммунальные услуги.

Поскольку пол нагревается, он удерживает тепло гораздо дольше, чем радиаторы (которые обычно быстро остывают, также быстро охлаждая комнату).

Комфортный дом

В холодном доме просто некомфортно. Водяной теплый пол под плитку поддерживает постоянную приятную температуру в доме и устраняет точки перегрева и холода.

Это более гигиенично, чем традиционное отопление.

Радиаторы и конвекционные системы отопления позволяют холоду и сырости оставаться на уровне земли. Результат?

• Пылевые клещи размножаются, вызывая аллергию и астму у членов семьи.
• Некоторые исследования даже показали, что водяной теплый пол под плитку может уменьшить количество пылевых клещей в доме до 80%.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

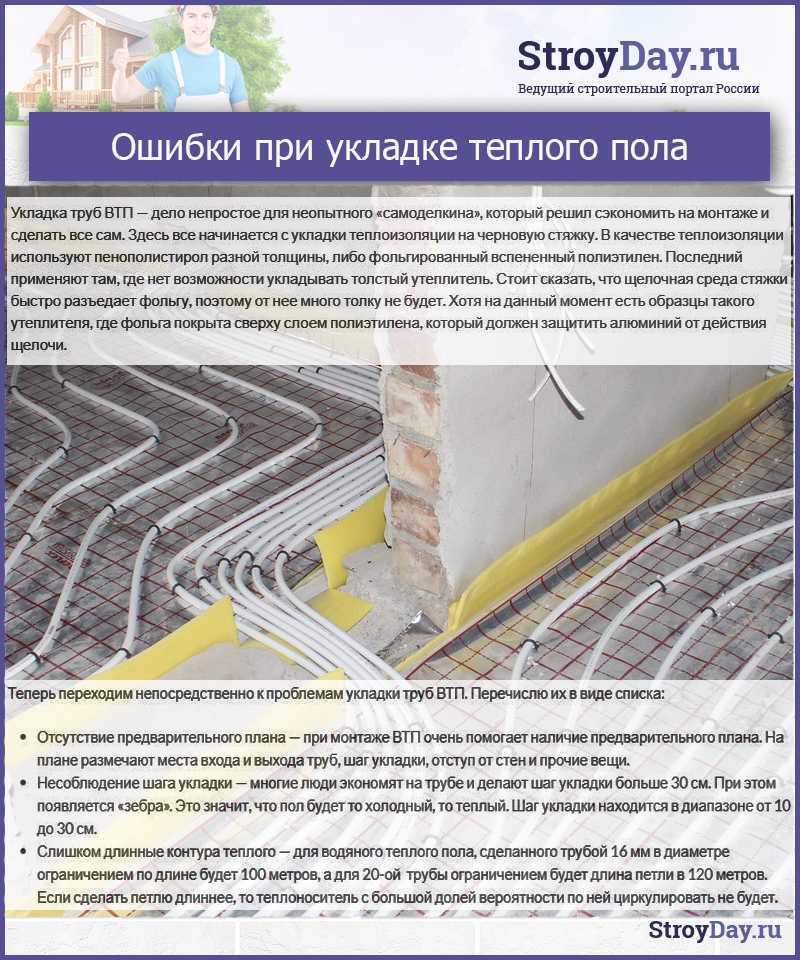

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

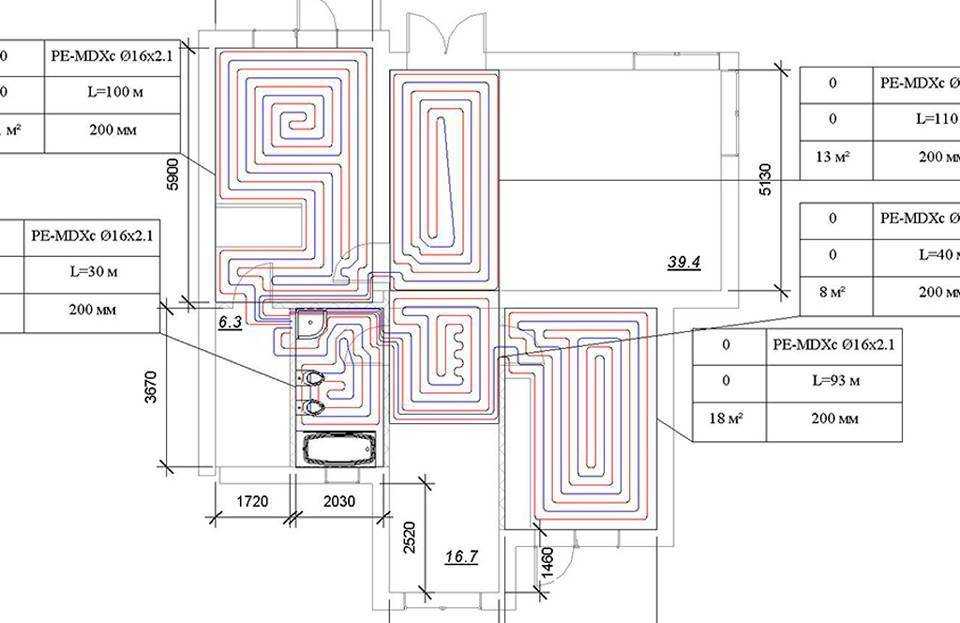

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

• Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
• Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

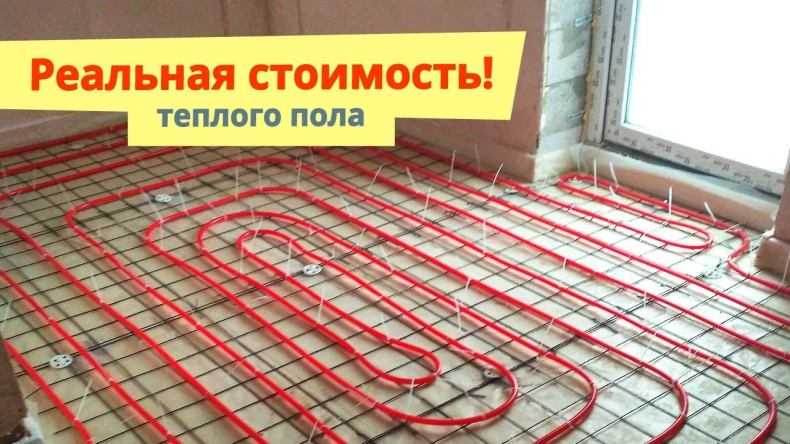

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

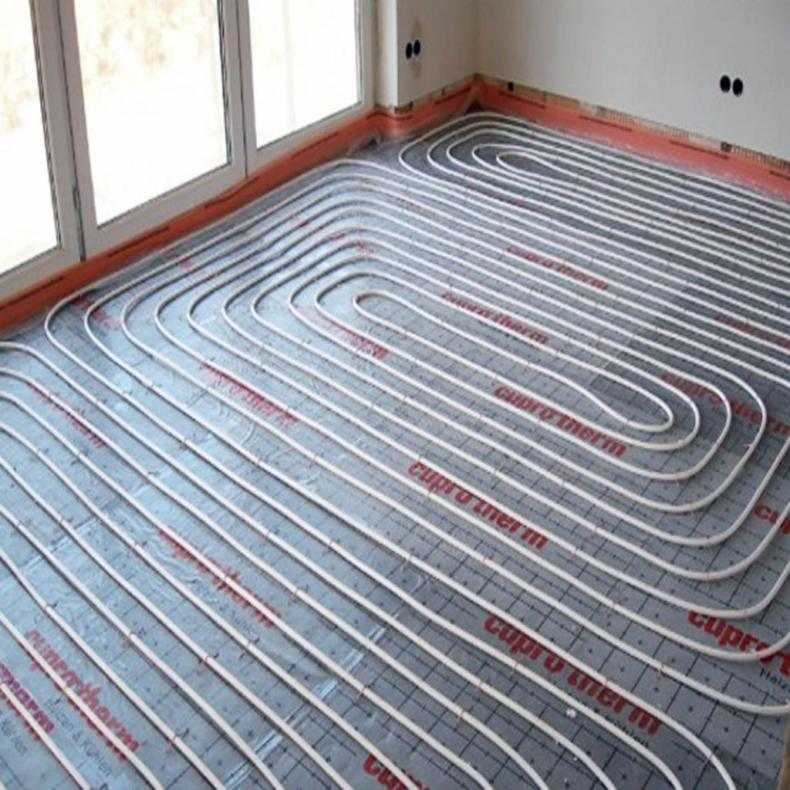

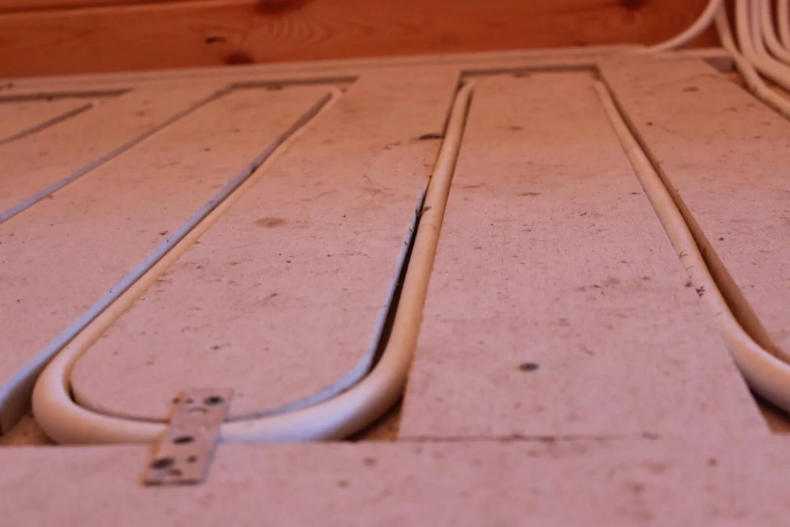

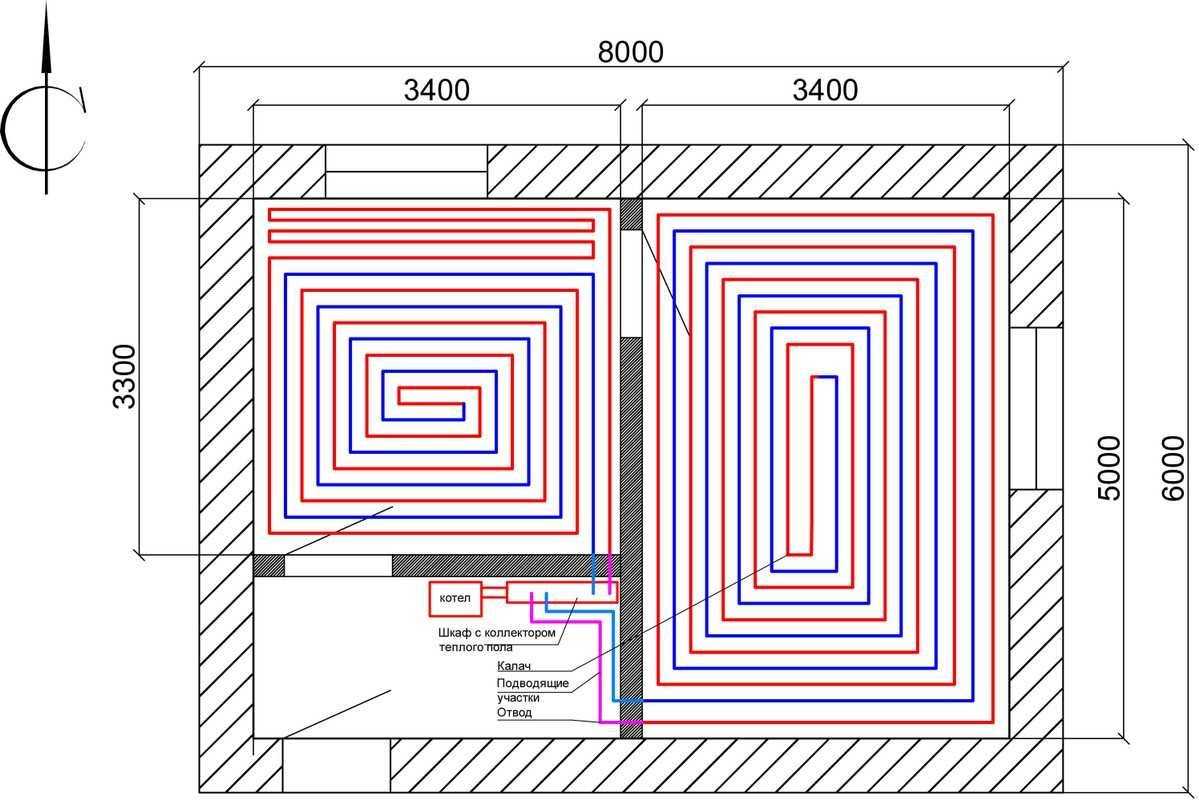

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Инструменты/материалы для работы

Для укладки необходимо обзавестись следующими инструментами: отверткой, рулеткой, рожковым ключом, перфоратором, правилом, для создания ровной стяжки.

Материалы будут такие: труба, крепеж для фиксирования, насос, вентиль, арматурная сетка, сырье для гидроизоляции, теплоизоляции, скотч.

Для производства труб используют разные материалы, которые отличаются по стоимости, имеют разные технические характеристики, по-разному эксплуатируются.

Распространенными являются:

1. Полипропилен, практически не сгибается, имеет свойство расширения при нагреве, следует использовать с добавлением армированных волокон.
2. Полиэтилен, эластичный, прочный, не подвержен перепадам температур, не расширяется при нагревании. Основной минус заключается в самопроизвольном распрямлении, поэтому требует надежной фиксации.
3. Металл и пластик, прочность, востребованный тип материала.
4. Медь, считается отличным вариантом, эластична, имеет долгий срок службы. Основным минусом является высокая стоимость.
5. Сталь, качество, прочность, малый уровень устойчивости к коррозии.
