Монтаж электрического теплого пола

Уровень

Уровень — это прибор для определения горизонтальной и вертикальной плоскостей. Он может быть двух видов: пузырьковым и гидравлическим.

Пузырьковый уровень представляет собой планку определенной длины, оснащенную маленькими резервуарами с жидкостью и пузырьком. Самые простые приборы имеют 2 резервуара с пузырьком. Один для горизонтальной плоскости, другой для вертикальной.

Принцип действия следующий: планка прикладывается к выравниваемой поверхности, например к полу, и определяется расположение пузырька в резервуаре. Плоскость считается ровной, если пузырек на планке находится ровно посередине резервуара.

Гидравлический уровень представляет собой длинный прозрачный шланг с резервуарами на концах. Другими словами — это два сообщающихся сосуда. Принцип действия следующий: резервуары выставляются на один уровень и заполняются водой до тех пор, пока уровень не достигнет половины шкалы, нарисованной на обоих емкостях.

На стене делается метка, обозначающая уровень какой-либо плоскости, например бетонной стяжки пола. Чтобы ее поверхность лежала в одной горизонтальной плоскости, необходимо ее обозначить на стене, в виде сплошной горизонтальной линии.

Один резервуар устанавливается так, чтобы точка находилась в пределах шкалы. Второй резервуар прикладывается к этой же стене на некотором расстоянии примерно на том же уровне и на обоих сосудах открывется колпачек для доступа воздуха. Затем второй резервуар двигается вверх или вниз так, чтобы уровень жидкости в первом сосуде совпадал с уровнем точки на стене.

Физический закон гласит, что жидкости сообщающихся сосудов находятся в одной горизонтальной плоскости. То есть, напротив уровня жидкости второго сосуда делается отметка — она будет находится на одном уровне с первой точкой.

Уровень для установки теплых полов применяется на этапе подготовки поверхности перед монтажом нагревательных элементов, так как пол должен быть ровным и иметь отклонение не более 3 мм.

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Черновое основание для систем

В качестве основания для теплого пола используется так называемая черновая стяжка. Каких-то особых требований к нему нет. Его можно сделать как мокрым, так и сухим. Главное условие – оно должно быть ровным и чистым. Здесь не должны присутствовать выемки и вымбовки. Исключаются перепады высот.

Первым делом человеку потребуется удалить старое основание (при необходимости, например, если на нем присутствуют неровности или дефекты). После этого можно приступать к установке черновой стяжки.

В основном для этих целей применяют классический песчано-цементный раствор. Иные смеси могут негативно отразиться на эксплуатационных качествах будущего теплого пола. После того, как черновое покрытие будет застелено, необходимо дождаться полного его высыхания. В идеале «черновка» должна быть не меньше 50 мм толщиной. Она помогает сгладить все неровности основания и способствует лучшей укладке ЭТП.

Если завышение уровня пола нежелательно (например, при низких потолках в помещении), можно обойтись и без основания. В этом случае поверхность максимально выравнивают и убирают с нее весь мусор.

Между основой и кабелями обязательно укладывают теплоизоляционный слой. Это снижает пожароопасность помещения.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Проверка терморегулятора перед монтажом

Для того, чтобы быть уверенным, в работоспособности терморегулятора перед монтажом и подключением к нему теплого пола, необходимо терморегулятор проверить. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта «Как отремонтировать терморегулятор для теплого пола».

На фотографии показан самый простой терморегулятор с датчиком температуры, позволяющий только устанавливать температуру нагрева без возможности изменения ее в течение суток.

На обратной стороне любого терморегулятора имеется клеммная винтовая колодка для подключения проводов и нанесена маркировка их подсоединения. К 1 и 2 контактам подключается термодатчик.

На 3 и 8 контакты подается питающее напряжение бытовой электропроводки. К 4 и 5 подключаются провода, идущие от теплого пола. 6 и 7 контакты клеммы являются заземляющими. К одному из них подключается заземляющий провод PE желто- зеленого цвета электропроводки, а к второму провод, идущий от теплоотражающей алюминиевой подложки, которая стелется под пленку теплого пола. При проверке терморегулятора контакты 6 и 7 оставляются свободными.

Для проверки вместо нагревающих элементов теплого пола к контактам 4 и 5 нужно подключить лампу накаливания любой мощности на напряжение 220 В. Датчик температуры положить сверху на лампочку. Ручкой терморегулятора установить температуру чуть выше, температуры воздуха, подключить терморегулятор к питающей сети и включить его.

На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка.

Через несколько минут, когда лампочка нагреет термодатчик до установленной температуры, терморегулятор прекратит подачу питающего напряжения и лампочка должна погаснуть. После остывания, опять включиться и так должно повторяться при исправной работе терморегулятора до бесконечности.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Подключение и опрессовка

В самом начале монтажа теплых водяных полов начальный конец трубы соединяется с распределительным коллектором. Сюда же, когда заканчивается укладка теплого пола подключается второй конец трубы – обратная подача.

Данный распределительный узел выполняет различные функции. С помощью регулировок можно повысить давление в системе, установить нужное значение температуры, обеспечить равномерную подачу теплоносителя в разные контуры, скомбинировать совместную работу теплого водяного пола с традиционными радиаторами отопления.

Непосредственное подключение труб к коллектору осуществляется специальными зажимными фитингами конструкции «евроконус». После установки и подключения всех контуров вся система проверяется на герметичность путем проведения пневматических испытаний. Данная операция называется опрессовкой, выполняемой с помощью компрессора. Внутри системы поднимается давление примерно до 4 бар, и в таком состоянии она находится до момента запуска теплых полов. Размеры молекул воздуха значительно меньше, чем у воды, поэтому даже незначительная разгерметизация очень быстро обнаруживается.

Могут проводиться и гидравлические испытания, однако в холодном помещении вода может замерзнуть во время проверки, а воздух не подвержен каким-либо воздействиям.

Проблемы и ошибки при настройке

При подключении теплого пола могут возникнуть некоторые ошибки:

1. Во время укладки пленочного пола незаметно повредили один из элементов, часть пола холодная – следует внимательно проверять целостность модулей при укладке, бракованный элемент следует заменить.
2. Датчик температур заложили на полу слишком глубоко, не хватает длины провода для вывода к термостату – следует проводить расчеты точно. При нехватке провода следует перенести точку установки устройства на доступное место.
3. Во время подключения проводов к устройству запутались в фазах – следует провода протестировать.
4. Запутались при самостоятельном подключении двухжильного кабеля к терморегулятору – необходимо изучить схемы, разобраться в проводах и их назначении, определиться с клеммами и только после этого собрать систему.
5. После включения система не нагревается, полы холодные – нужно, отключить теплые полы от источника питания, и внимательно проверить порядок подключения всех элементов (последовательность, наличие датчика, термостата, правильность подсоединения проводов, контакты). При необходимости систему тестируют, чтобы быстрей найти ошибку.

Все комплектующие гофротрубка, крепежи, провода должны быть исправными без дефектов и повреждений. Датчики и термостаты следует покупать в проверенных временем магазинах от известных брендов с гарантийным сроком службы.

Размещаем терморегулятор

Все работы по установке теплого электрического пола своими руками начинаются с приготовления места, в котором будет размещаться терморегулятор. Это место должно находиться на стене.

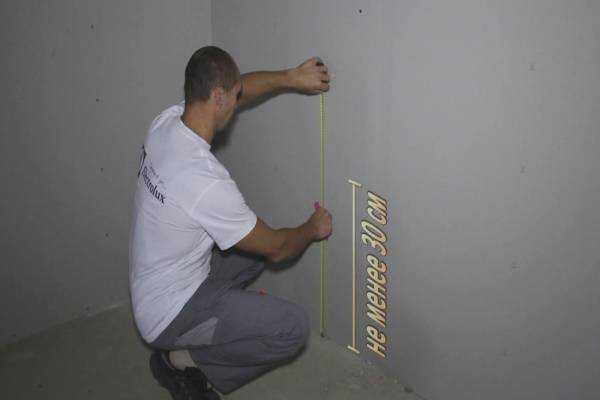

Высота размещения

Поэтому сначала на стене делают отверстие, которое вместить подрозетник для терморегулятора.

Делают отверстие

Лучше всего делать такую ​​дырку тогда, когда дом еще строится, или когда происходит общий ремонт.

От места размещения терморегулятора нужно вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

Вырезают штробу

Также нужно позаботиться о способе подведения кабеля, по которому будет подаваться ток до терморегулятора. Часто для этого нужно делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса часто показывают познавательных видео.

В сделанное отверстие вставляют подрозетник.

Вставляют подрозетник

На этом маленький ремонт стены приостанавливается, ведь хозяину нужно подготовить поверхность и провести монтаж электрического теплого пола своими руками. После этого ремонт стены продолжится.

Монтаж электрического теплого пола под плитку. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

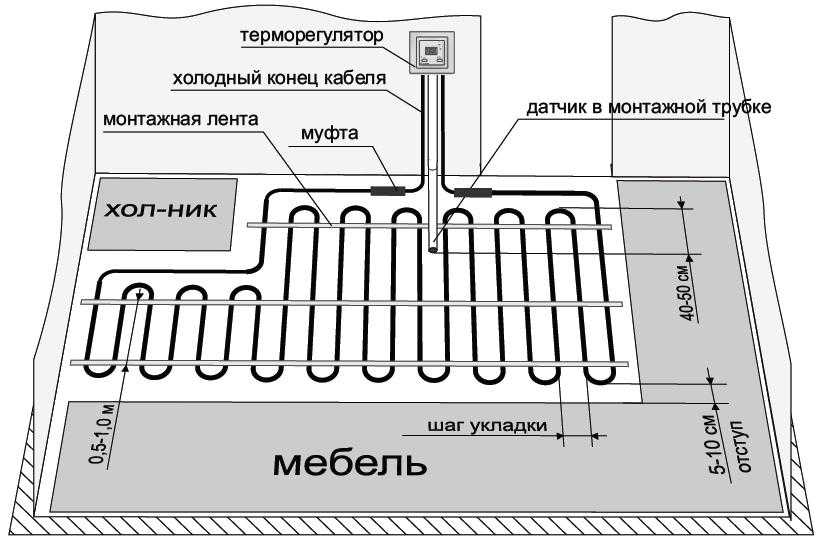

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

1. Отступают от стен 10 см.
2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

Подготовка поверхности

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с P_уст.= 1960 Вт потребуется кабель длиной L_каб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет L_каб. = 110 м (P_уст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = S_у*100/L _каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

Способы подключения резистивных кабелей

Контуры подключаются между собой параллельно (рис. г).

Может быть интересно

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно P_уд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность P_уст. = 120*7 = 840 Вт.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается

Здесь важно не нарушить целостность кабеля

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

• Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
• С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
• Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
• Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

• Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если S_общ. = 24 м2, то может получиться, что S_у = 15 м2.
• Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
• При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
• Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола
