Терморегулятор для теплого пола: какой лучше выбрать

Основные критерии выбора

Выбирая модель нового терморегулятора, необходимо обратить внимание на некоторые ключевые моменты:

• выбор конфигурации прибора зависит от предпочтений потребителя и его финансовых возможностей – механический, программируемый или цифровой;
• подбор для конкретной ситуации выносного либо встроенного датчика;
• мощность приобретаемого прибора должна превышать мощность системы теплого пола на 15-20 %, это послужит гарантом продолжительного срока службы терморегулятора;
• метод установки накладных приборов отличаются от встраиваемых;
• выбор внешнего дизайна и цветового решения остаются за потребителем;

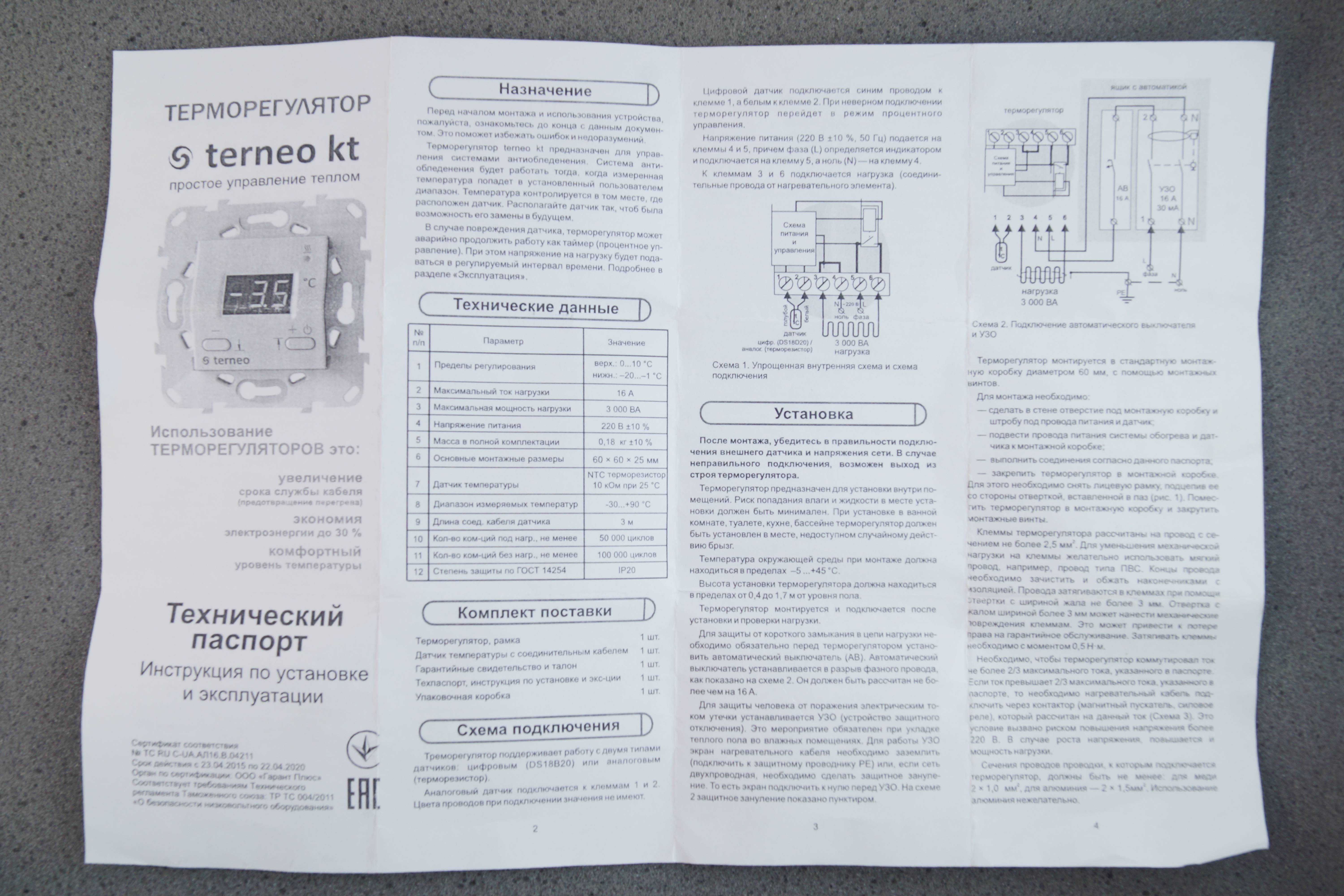

• не каждый пользователь в состоянии разобраться в сложных инструкциях по программированию прибора.

Ниже представлена таблица, демонстрирующая некоторые технические характеристики популярных моделей терморегуляторов.

Производитель	Модель	Тип	Монтаж	Датчик
Фирма «Теплолюкс»	Roomstat ТР 520	Электронный, программируемый	Встраиваемый	Для пола
Фирма «Национальный комфорт»	ТР 730	Цифровой	Встраиваемый	Для пола
Фирма «Eberle»	RTR-E 6121	Механический	Встраиваемый	Для пола
Фирма «Devireg»	Д-535 ELKO	Электронный	Встраиваемый	Для пола и воздуха

Какие бывают датчики?

Датчики, тестирующие температурные показания, подразделяются на две категории:

1. Двухуровневый датчик, считается более экономичным, благодаря контролю температурных показателей и самого пола, и воздушного пространства в комнате. В случае достижения одного из датчиков заданного предела, он срабатывает на отключение.
2. Инфракрасный датчик, обладает способностью передавать информацию на расстоянии. Его, как правило, используются в комнатах с повышенной влажностью, где сам термостат может быть расположен в другом месте и не подвергаться негативному влиянию высокой влажности.

Конструкция датчика включает в себя чувствительный элемент и схему сигнальных преобразователей. Существует несколько типов датчиков.

Подразделение происходит по виду сигнала, передающегося контрольному блоку, и представлено тремя типами:

• аналоговый датчик;
• цифровой датчик;
• комбинированный датчик.

Принцип работы аналогового базируется на соответствии определенного параметра температуры определенному электрическому параметру. То есть, при достижении в отопительной системе какой-то пограничной температуры датчик выдает определенный электросигнал.

Принцип работы цифрового датчика основан на чередовании импульсов амплитуд и пауз между амплитудами

Преобразователь комбинированного вида, делающий датчик универсальным и позволяющий ему работать с любыми устройствами, выдает на выходе цифровые и аналоговые сигналы.

По принципу расположения, датчик может иметь встроенную схему (объединенным в один корпус с контролирующей и управляющей системой) или выносную (соединенным кабелем с контрольным устройством).

Экономичность терморегулятора

В маленьких помещениях, например, в ванной, как правило, хороши терморегуляторы для теплого пола механические или электронные с минимальным набором функций.

В больших, напротив, наибольший эффект будет достигнут при установке программируемого терморегулятора, позволяющего внедрить гибкий режим в работу обогревающей системы.

Практика показывает, что программируемые терморегуляторы способны сэкономить до 65 % затрат на электроэнергию, используемую на систему теплых полов.

Помогла ли вам статья?

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0оC до +45оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

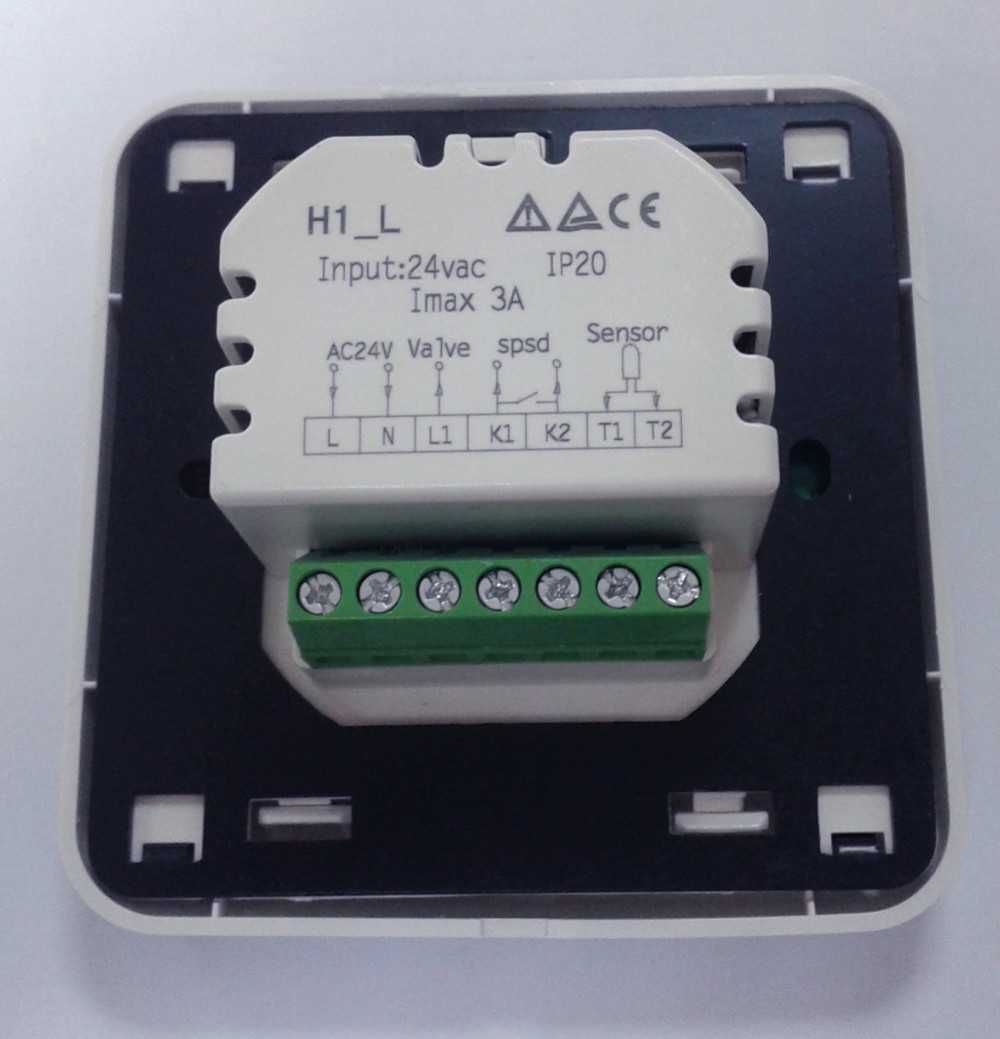

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Виды управления

Современному человеку свойственно думать об улучшении своих жилищных условий, уровне комфорта. Благодаря технологическим возможностям появилась возможность значительно упрощать свои обязанности по дому. На сегодняшний день существует несколько систем управления теплым полом, начиная от ручного, требующего прикладывать некоторые усилия, до автоматизации всех этих процессов с помощью установки специальных систем и датчиков, которые выполняют всю работу без присутствия человека.

Система «умный дом»

Данная система способна решить комплекс поставленных перед ней задач, в результате чего в доме становится комфортно и безопасно для дальнейшего проживания. При помощи «умного дома» можно управлять следующими функциями:

1. Освещением – осуществляется контроль над всеми осветительными приборами.
2. Безопасностью – система следит за утечкой газа, воды, контролирует доступ в дом, управляет камерой видеонаблюдения, пожарной сигнализацией.
3. Отключением бытовой техники, когда ей никто не пользуется, при необходимости включать.
4. Поддерживать определенный микроклимат в помещении. Когда в комнате никого нет, то температура отопления убавляется, в дальнейшем она устанавливается на прежний температурный режим. Если в доме подогревается поверхность пола, то устанавливаются датчики контроля для теплого пола, в результате чего управление происходит так же на автоматическом уровне.
5. Осуществлять автоматическое открытие и закрытие ворот, шлагбаумов.
6. Есть возможность следить и управлять домом удаленно, через специальную программу, установленную на мобильное устройство.

Ручное управление

Управление системой механическим способом заключается в установке необходимого температурного режима для теплых полов самостоятельно. Такой способ управления актуален в том случае, когда возможны неисправности регулятора, либо если произошел сбой снабжения дома электрической энергией.

Автоматическое управление

Если рассматривать автоматику для теплого пола, то процесс управления осуществляется через центральную панель. Благодаря ей можно выставить необходимый температурный режим, запрограммировать систему. Панель устанавливают в доступном месте, подключают к электрической сети.

Автоматическое управление водяными полами предполагает, что система работает без участия человека. Первым делом выставляются желаемые параметры, которые в дальнейшем учитываются системой при работе, заданный микроклимат сохраняется. Благодаря наличию разнообразных комбинаций есть возможность сделать условия пребывания в доме максимально комфортными.

Дистанционное управление

В большинстве случаев терморегуляторы имеют дистанционное управление. Сигнал подают с помощью пульта, который позволяет изменять настройки и управлять терморегуляторами.

Вместо пульта можно воспользоваться мобильным устройством либо планшетом, куда устанавливается программа для дальнейшего управления теплым полом. Особую популярность набирает команда звуком: это может быть просто голос, либо хлопки. В программе заранее прописаны все стандартные команды, которыми при необходимости можно воспользоваться. Инструкция к блоку управления прилагается при покупке, она идет в комплекте с устройством. Если в процессе установки и эксплуатации возникают какие-то вопросы, то можно прибегнуть за помощью к ней.

Проводные и беспроводные термостаты

Комнатный термостат используется для управления системой в различных зонах. Если рассматривать устройства по способу подключения, то можно выделить проводные и беспроводные термостаты.

Проводные устанавливают внутри помещения, высота от пола составляет около 1,5 метра, для установки выбирается такое место, где есть возможность максимально точно установить режим температуры. Большинство специалистов не советуют монтировать устройство в местах, куда попадают солнечные лучи, рядом с обогревательными приборами и другой работающей бытовой техникой.

Беспроводные контроллеры для теплых полов незаменимые устройства в помещении, где ремонтные работы завершены, и прокладывать кабель собственники не желают. Устройство размещают рядом с котлом либо отопительной системой. Процесс регулирования происходит по радиочастотным каналам, для питания предусмотрены две батарейки АА, приемник работает от электрической сети 220 В.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Какой терморегулятор лучше выбрать?

К подбору регулятора нужно подходить ответственно, ведь от него зависит уровень комфортности в доме, а также экономия электричества и денег.

Как выбрать терморегулятор для теплого пола

Смотрите это видео на YouTube

При подборе терморегулятора нужно учитывать:

1. Тип устройства — механический, электронный или программируемый. Здесь, при выборе следует отталкиваться от своих предпочтений, характеристик пола и помещения, и финансовых возможностей.
2. Вид датчика — выносной или встроенный. Какой датчик лучше — сказать сложно, подбирать его следует с учётом вида тёплого пола и модели терморегулятора.
3. Мощность — она должна превышать мощность отопительной системы на 20%, это продлит срок работы прибора.
4. Способ монтажа — накладной или встроенный.
5. Дизайн — на ваш выбор.

Чтобы выбрать терморегулятор для тёплого пола с точки зрения экономичности необходимо учитывать целесообразность покупки дорогой модели, с разнообразными функциями. Для маленьких помещений рекомендовано выбирать приборы механические или электронные с минимумом опций.

В сравнении с программируемыми видами, их оснащённость минимальная, но для настройки комфортной температуры в такой комнате этого достаточно. При обустройстве обогрева в большом доме, экономичней будет прибор с программным управлением, с ним легко разработать гибкий режим работы — возможна экономия до 65 % электрической энергии.

Кроме того, при выборе модели надо учитывать тип электросети. Если устройство нужно для водяного пола, то достаточным будет прибор до 3-х Ампер. При монтаже электрообогрева — 16 Амп.

Классификация терморегуляторов для теплого пола

Современные изготовители оборудования для теплых полов готовы предоставить своим потребителям большой выбор различных терморегуляторов.

Но все, существующие на сегодняшний день, терморегуляторы можно разделить на:

• механические;
• программируемые;
• цифровые.

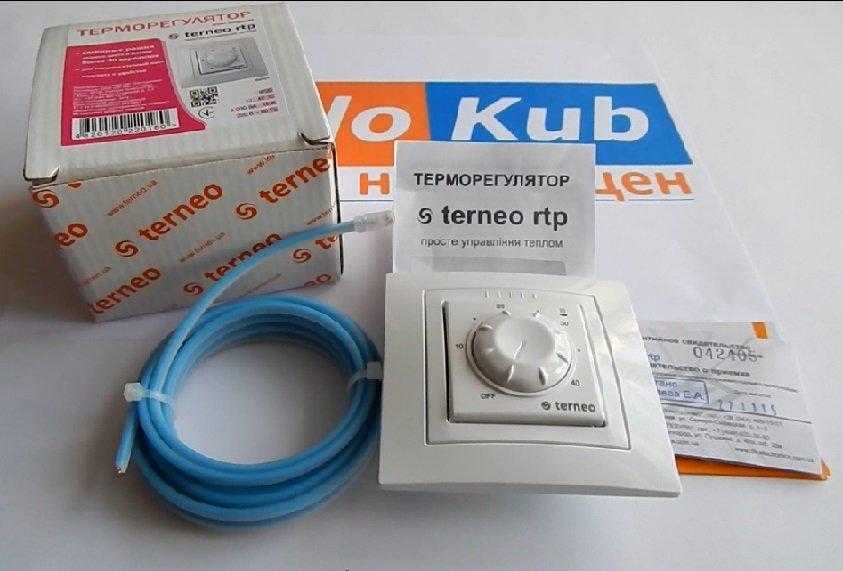

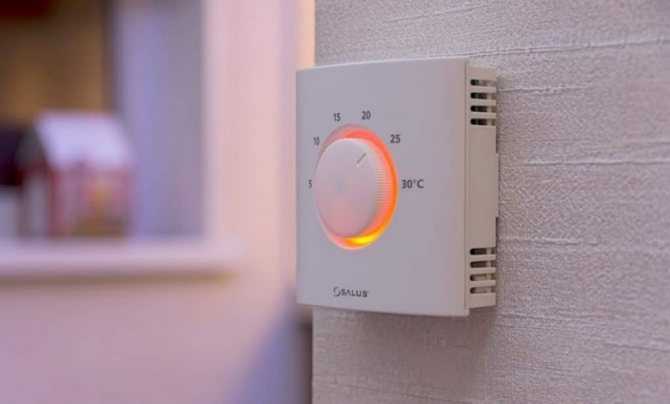

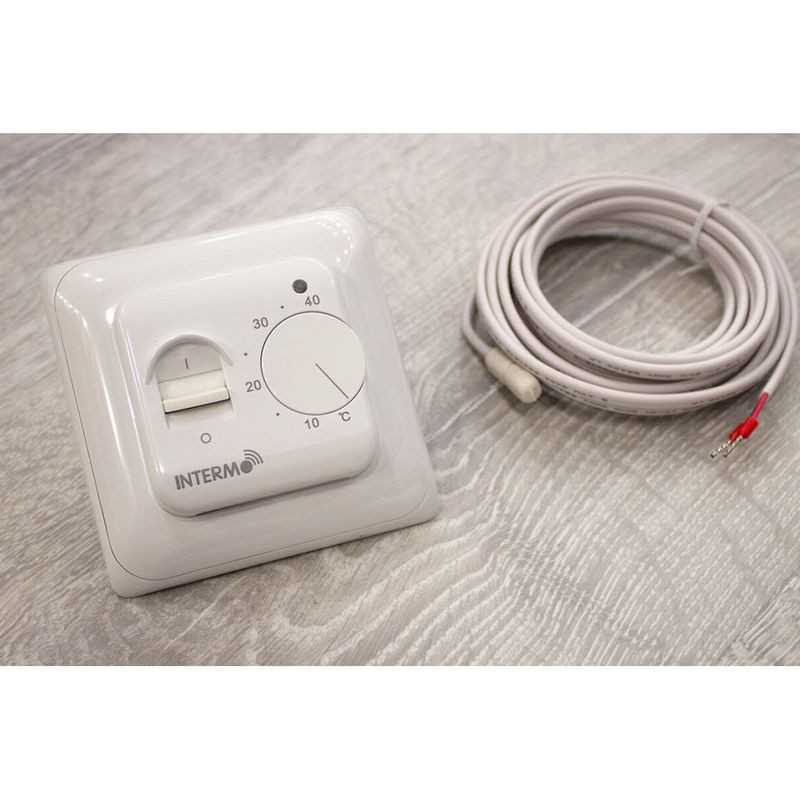

Механический терморегулятор

Механический терморегулятор

Эта модель может быть представлена простым смесительным узлом на трехходовом клапане или электромеханическим устройством. Этот образец является самым простым по своему устройству и применению, и способен только поддерживать температуру, заданную на шкале.

Встроенный трехходовой клапан используется в случаях установки теплого пола с водяной разводкой. В его задачу входит регулирование холодного и горячего водных потоков, смешивание их и подача воды заданной температуры в систему труб, предназначенную для подогрева поверхности пола. Недостатком этого устройства является то, что для его установки требуется отдельный рукав водонагревательной системы.

В электромеханических термостатах параметры необходимой температуры выставляются вручную. Управление температурными параметрами на нем происходит за счет перемены напряжения в нагревательных элементах системы.

К преимуществам механического терморегулятора можно отнести:

• низкая стоимость;
• отсутствие потребности в источнике электроэнергии.

К недостаткам относятся следующие факторы:

• относительно недолгий срок службы;
• повышенная инерционность.

Цифровой электронный терморегулятор

Эта модель по принципу функционирования имеет сходство с механическим терморегулятором. Отличительной особенностью является наличие дисплея в цифровом формате, отображающего показания температуры. Параметры ее задаются в режиме ручного ввода.

К преимуществам данной модели можно отнести следующие факторы:

• потенциальная возможность подсоединения к другим системам управления;
• беспрецедентная гибкость программы регулирования;
• возможность дистанционного управления.

К недостаткам данной модели можно отнести только высокий ценовой порог и вероятные затруднения при самостоятельном программировании.

Программируемый терморегулятор

Программируемый терморегулятор

Эта модель терморегулятора, в отличие от предыдущей, позволяет не только установить и поддерживать заданный температурный режим, но и запрограммировать его изменения от одного дня до целого года. Он, например, допускает введение различных показателей степени нагрева поверхности пола отдельно для дня и ночи.

Такой терморегулятор позволяет запрограммировать отключение подогрева пола в отсутствие хозяев дома или увеличение температуры в системе при похолодании снаружи.

К преимуществам данного устройства можно отнести:

• экономное использование электроэнергии;
• безопасность – достигнув заданного температурного предела, регулятор автоматически отключается;
• возможность многозадачного программирования.

К недостаткам данного прибора относятся:

• сложность и дороговизна установки;
• высокая стоимость.

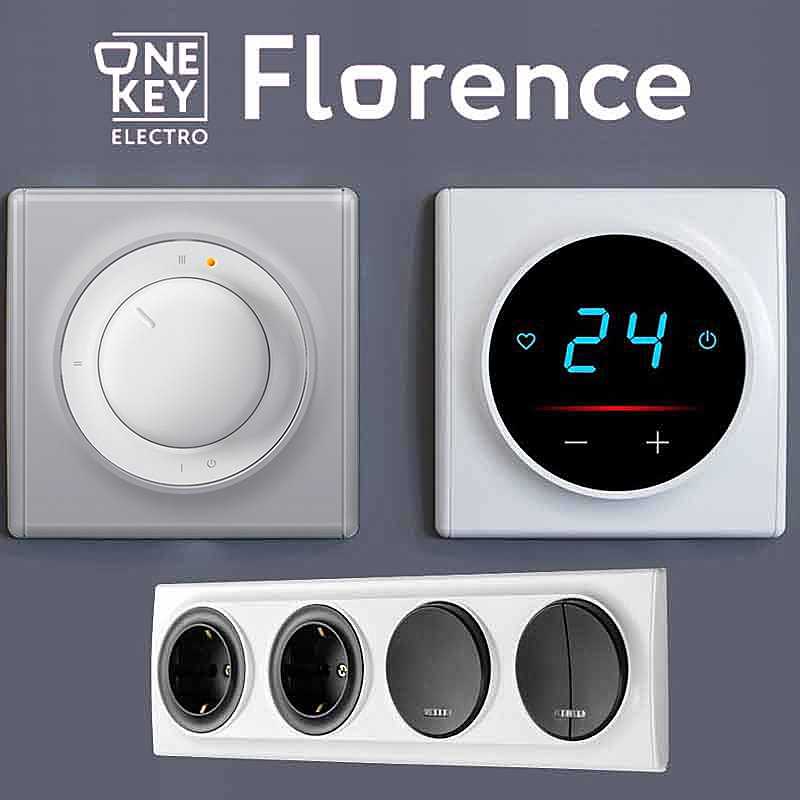

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

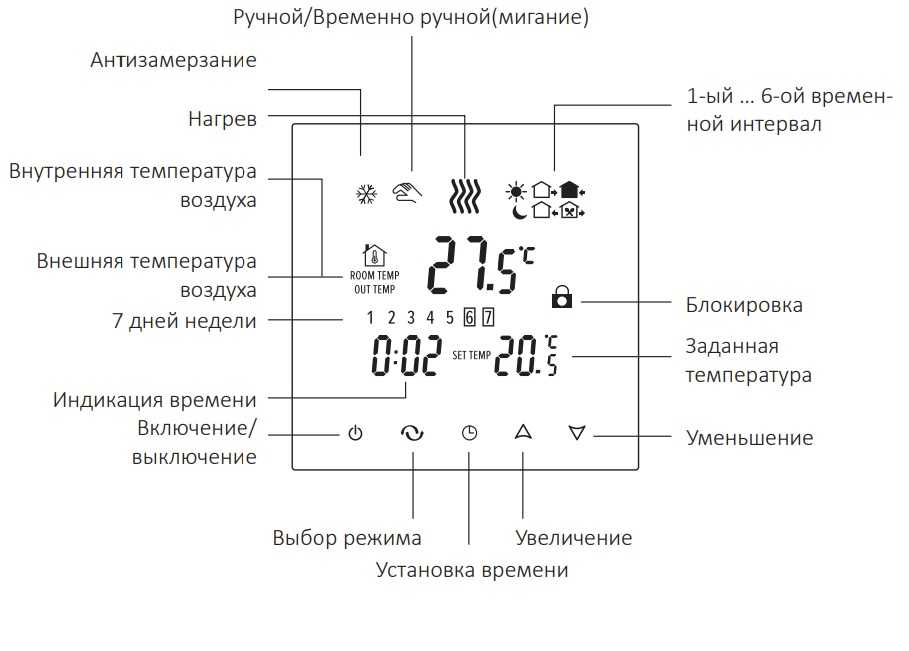

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

• по методу установки – внутренние и внешние,
• по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые – до 30%,
• Программируемые – до 70%.

Функциональное назначение термостатов

В большинстве случаев при работе теплоснабжения наблюдается неравномерное распределение тепла в радиаторах и тубах. Это связано с его остыванием во время продвижения по транспортным магистралям. Для стабилизации и своевременной регулировки устанавливают комнатные термостаты для отопления.

Контроль степени нагрева радиатора. Регулируя приток горячей воды, изменяется температура на поверхности отопительного прибора;

Оптимизация затрат на нагрев теплоносителя. Накладной термостат для отопления снижает расходы на нагрев горячей воды, уменьшая разницу температуры теплоносителя между подающей и обратной трубами;

Автоматизация работы отопления. Практически все модели терморегулирующих устройств работают в автономном режиме

Важно изначально правильно установить исходные параметры функционирования. Чем отличается термостат для котла отопления от аналогичной модели для радиатора или циркуляционного насоса? Прежде всего – скоростью срабатывания управляющего элемента и температурным режимом работы

Поэтому рекомендуется подбирать оптимальную модель для каждого компонента отопления. А для этого следует рассмотреть их типы и особенности конструкции

Чем отличается термостат для котла отопления от аналогичной модели для радиатора или циркуляционного насоса? Прежде всего – скоростью срабатывания управляющего элемента и температурным режимом работы. Поэтому рекомендуется подбирать оптимальную модель для каждого компонента отопления. А для этого следует рассмотреть их типы и особенности конструкции.

Любой термостат для отопления дома имеет индивидуальные эксплуатационные параметры – особенность установки, степень регулирования температуры и т.д. Они должны соответствовать характеристикам отопительного элемента, на который будет установлен прибор.
