Схема подключения генератора к сети загородного дома

Универсальное решение

Ведущие мировые производители генераторов сумели устранить указанные выше проблемы, создав комбинированный генератор 220/380В. Принцип его работы – в установке специального свитча (Voltage Transfer Switch). Он переключает напряжение в альтернаторе и выдает на выходе то, которое вам нужно. Преимущество в том, что вы получаете питание:

• Без потери мощности;
• Без проблематичного перекоса фаз.

Изобретатель переключателя – немецкая фирма Konner&Sohnen. Однако, аналоги есть и среди генераторов от Хюндай, Vitals, Iron Angel, Матари, Вулкан.

Универсальное устройство, хоть и стоит дороже, но очень выгодно для дома, где есть и однофазная, и трехфазная техника.

Как правильно использовать перекидной рубильник

При использовании такого способа также применяют подключение к распределительному автомату. Отключение вводной проводки не выполняют. Рядом с автоматом делают монтаж переключения на три позиции. Благодаря этому не нужно откручивать проводку. Рубильник помогает переключить питание сети с веток.

В генераторе есть ноль, поэтому для этого способа не используют трехклеммные переключатели. Заменить его можно при помощи 2-х полосных автоматов в количестве двух штук. Они должны быть поворотными. На корпусе есть отверстия, которые позволяют скрепить клавиши. Для монтажа применяют крепкие и надежные штифты. В процессе работы комбинация кнопок сможет заблокировать питание и разорвать цепь. При этом происходит открытие пути для электрического тока, который появляется в результате работы агрегата. Когда происходит нажатие и срабатывание в другой последовательности, то открывается линия электропередач, а энергия блокируется.

Переключатели устанавливают рядом с устройством. Запуск осуществляется в следующей последовательности:

• запуск мотора и начало его работы;

• прогревание;

• появление и постепенное увеличение нагрузки.

Специалисты рекомендуют делать подключения рядом для удобства пользователей. Это правило поможет предотвратить возможную работу генератора без пользы, когда напряжение будет восстановлено. Чтобы минимизировать затраты на работу устройства без особой пользы, можно выполнить подключение лампы накаливания. Когда произойдет включение перехода электрического тока, то она загорится.

Схема подключения

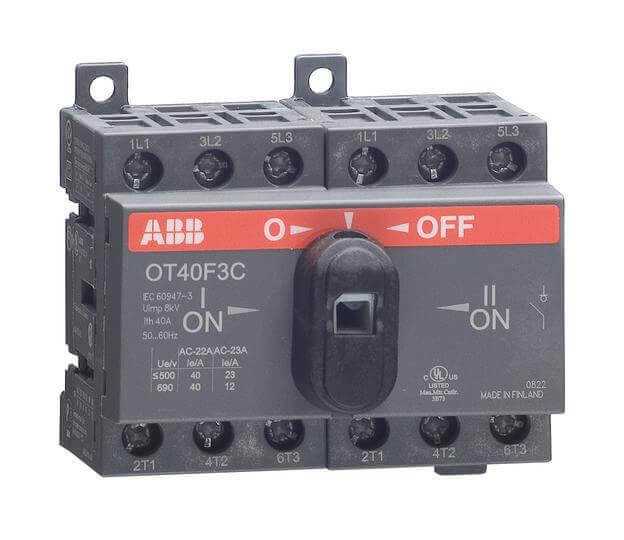

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

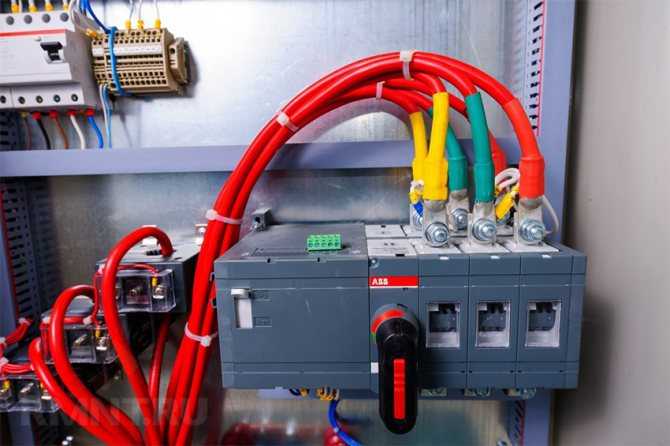

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

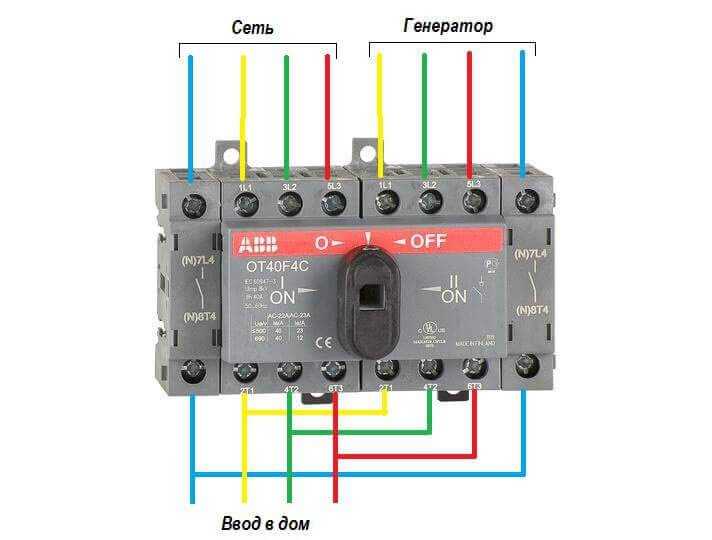

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой: При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

На какие характеристики двигателя еще нужно обратить внимание

Для надежной и стабильной работы генератора, сделанного своими руками, важны определенные технические характеристики двигателя. Они указаны на наклейке или же в паспорте (если он есть). Важные моменты, это:

• Класс защиты (обозначение IP). Чем меньше цифра — тем лучше корпус привода защищен о проникновения пыли и влаги.
• Мощность.
• Количество оборотов.
• Схема сочетания витков обмотки статора.
• Максимальные нагрузочные токи.
• Коэффициент полезного действия.
• Пусковой ток (коэффициент фи).

Все это следует выяснить, а если мотор старый и много лет использованный, то его нужно протестировать вольтметром, амперметром и «прозвонить» на предмет рабочего состояния.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

• Масса.
• Габариты.
• Мощность.
• Потребление топлива.
• Уровень шума.
• Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

• Электронные устройства.
• Вычислительная техника.
• Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

• Офисы.
• Холодильные установки.
• Электрооборудование в дачах, загородных домах.
• Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

• Устойчивость к кратковременным перегрузкам.
• Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Ввод№1+генератор (резерв)

Ну и напоследок рассмотрим чаще всего применяемую схему АВР для частного дома – ввод№1+генератор.

Далеко не все имеют два независимых ввода, плюс еще и ДГУ. Зато наличие отдельно генератора у владельцев особняков, не такая уж и большая редкость.

Основное эл.снабжение осуществляется от первого ввода. Принцип работы здесь такой же как и рассмотренный выше.

При изменение параметров напряжения на выходе за его номинальные значения (резко упало или повысилось, исчезло), происходит смена источника оперативного напряжения. Контакт КМ3.1 размыкается, а контакт КМ3.2 замыкается.

Также размыкаются контакты 22 и 24. Пускатель QF2 выключается. Спустя три секунды AVR 02 дает сигнал на запуск генератора. После его прогрева, происходит замыкание контактов 22-26. Подается напряжение на катушку КМ2 и включается пускатель QF8.

Вся нагрузка переводится на генератор.

Опять же, спустя установленное время, происходит замыкание №22-№24, после чего включается КМ1 и QF2. Питание восстанавливается от основного ввода. При этом контакты 29-30 будут замкнуты пока генератор не охладится.

Время расхолаживания ДГУ лучше выставлять в районе 3-5 минут.

Схемы подключения генератора

Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:

1. Центральной;
2. Бытовых приборов;
3. Проводкой от мини электростанции.

Простое подключение

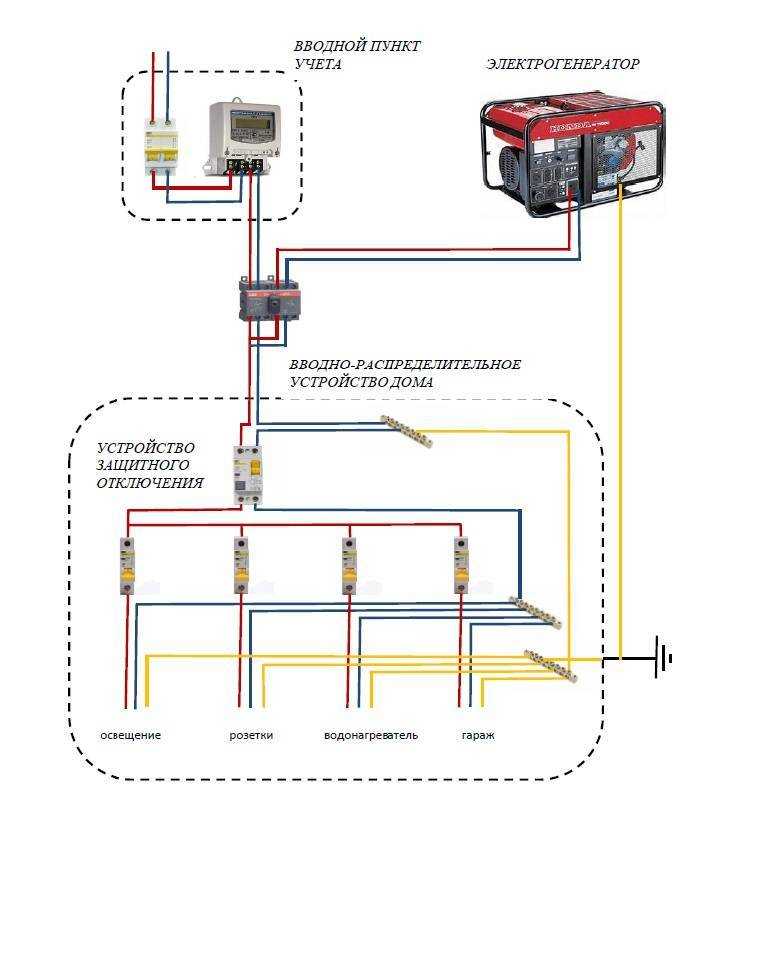

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

• Включение непосредственно в розетку устройства;
• Подключение к общей сети;
• Соединение с единую цепь с центральной проводкой.

Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.

Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

Схема подключения к единой электросети

Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.

Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.

Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.

Смотрим видео, установка и подключение. Нюансы в работе:

Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.

Подводим итоги

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.

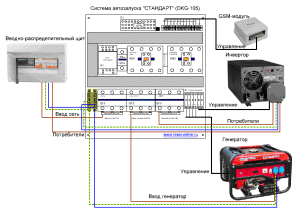

Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.

Лучшие газовые генераторы с автозапуском

Generac 6520

Однофазный генератор из серии POWER PACT с двигателем воздушного охлаждения, автоматическим управлением. Станет идеальным вариантом для обеспечения электроэнергией частного дома, коттеджа.

Генератор создан на базе двигателя GENERAC, надежно спрятан в шумозащитном кожухе.

В качестве топлива можно использовать баллонный или магистральный газ. Для эксплуатации при низких температурах производитель рекомендует дополнить агрегат опцией «подогрев».

Характеристики:

• объем двигателя — 420 куб. см;
• активная мощность — 5 кВт;
• сила тока — 22.7 А;
• уровень шума — 60 дБ;
• есть глушитель;
• размеры — 95.7х64.3х68 см;
• вес — 115 кг.

Достоинства:

• низкий уровень шума и вибраций;
• легкий автозапуск;
• экономия денежных средств на покупке топлива;
• продолжительная автономная работа;
• интуитивно понятный дисплей с рабочими показателями;
• дополнительные опции;
• звукоизоляционный кожух;
• стабильное напряжение.

Недостатки:

нет.

BRIGGS & STRATTON G60

Однофазный генератор на базе двигательной системы Briggs and Stratton Intek I/C воздушного охлаждения. Силовой агрегат имеет высокие показатели выносливости, легкий запуск при любых температурах, особенно в суровую зиму.

Автоматический блок позволяет конструкции максимально быстро включиться при отсутствии тока в электрической сети.

Генератор помещен в звукоизоляционный кожух, который эффективно снижает уровень шума и вибраций.

Характеристики:

• объем двигателя — 500 куб. см;
• активная мощность — 5.4 кВт;
• уровень шума — 72 дБ;
• защита от перегрузок, глушитель.

Достоинства:

• функционирует от любого вида газа;
• вырабатывает стабильный ток;
• выносливый двигатель;
• экономичность;
• привлекательный дизайн;
• исключен перегрев.

Недостатки:

нет.

Generac 7145

Однофазный генератор из серии GUARDIAN. Основан на базе современного двигателя Generac G-Force с увеличенным объемом, двумя цилиндрами и четырьмя тактами, воздушным охлаждением.

Является отличным вариантом для обеспечения электроэнергией частных домов, предприятий, небольших производств.

Поставляется в шумозащитном кожухе, снижающим уровень шума и вибрации. Для работы системы в автоматическом режиме необходимо дополнить агрегат опцией «блок автоматики».

Для запуска в холодную погоду — опцией «подогрев».

Характеристики:

• объем двигателя — 999 куб. см;
• активная мощность — 10 кВт;
• сила тока — 45.5 А;
• уровень шума — 63 дБ;
• глушитель;
• размеры — 122.8х73.3х63.5 см;
• вес — 176 кг.

Достоинства:

• неприхотливость к интенсивным нагрузкам;
• работа на любом виде газа;
• легкий доступ к основным элементам;
• привлекательный дизайн;
• дополнительные опции;
• улучшенная версия двигателя;
• стабильная подача тока.

Недостатки:

нет.

Выбор подходящей модели

В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

1. Мощность.
2. Экономичность.
3. Моторесурс.
4. Комфорт в применении.
5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

1. Размеров конструкции.
2. Шума во время работы.
3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Для подключения устройства требуется слаженная работа нескольких элементов:

1. Домашней сети потребления.
2. Центральной цепи подачи энергии.
3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

1. Большой выбор.
2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
3. В продаже есть компактные модели, не занимающие много места.
4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

1. Асинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

1. Не переключать под нагрузкой!
2. Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

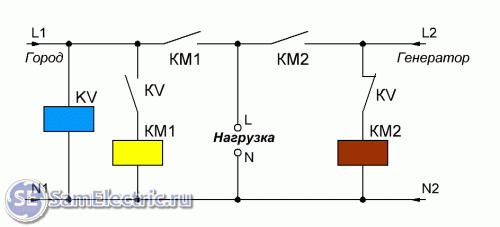

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

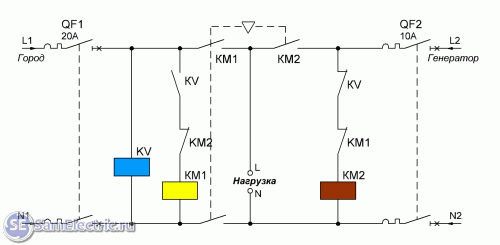

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

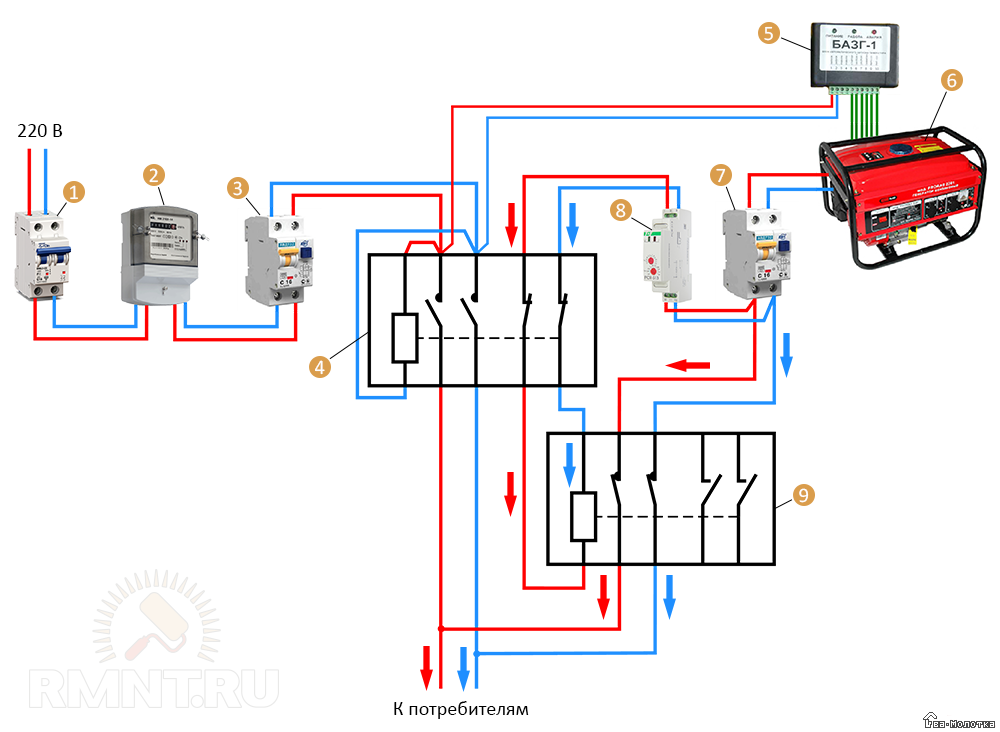

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

Эту схему я и собрал, сейчас покажу как.

Устройство

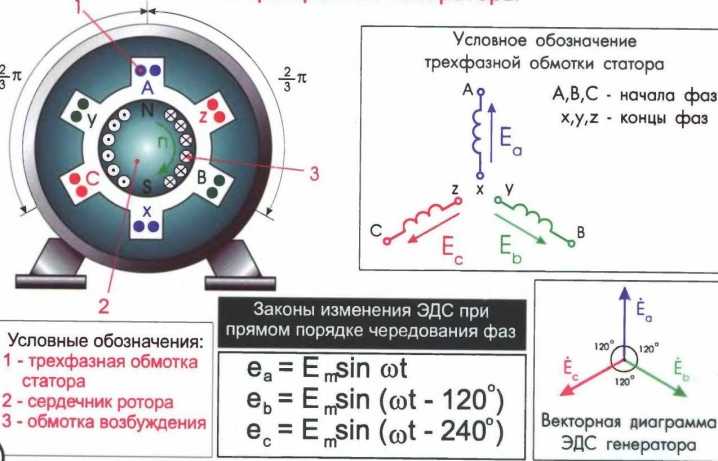

Назначение электрического генератора – преобразовывать механическую энергию в электрическую. Он состоит из 2-х основных частей – подвижного ротора и неподвижного статора.

• Ротор закрепляется на подшипниках. С одной стороны к нему присоединяется привод от внешнего источника движения, а с другой – крыльчатка для охлаждения.
• Статор – неподвижный элемент. На нем расположены лапы крепления установки, охлаждающие ребра и выходные клеммы. А еще табличка с техническими характеристиками.

Другие составные части.

• Скользящий контакт ротора. Необходим для питания его обмоток или отвода генерируемого электричества. В большинстве моделей его нет.
• Средства индикации и контроля.
• Боковые крышки.
• Масленки для подачи смазки к подшипникам и другие не менее важные элементы.

Теперь нужно разобраться в методе получения электричества.

Советы по эксплуатации: какие трудности могут возникнуть

Частым проблемным явлением работы генератора является перегрузка по мощности. При ней идет интенсивный нагрев обмотки, пробой изоляции. Как следствие — поломка генератора. Возникает из-за:

Неверного подбора емкости конденсаторной батареи;
Подсоединения большого количества электротехники, суммарная мощность которой превышает номинальную мощность.

О правилах подбора емкости и расчетах мы уже говорили выше. А по проблеме перегруза по мощности в генераторе на три фазы, нужно отметить еще некоторые нюансы при подключении однофазных потребителей:

• Потребителей с вольтажом 220 Вольт можно подключать только на одну треть общей мощности (к примеру, если ген выдает 6 кВт, то это только для приборов на 380 Вольт, а для однофазных будет только 2 кВт, не больше). Иначе, возникнет перегрузка.
• Если у вашего генератора две однофазных линии, то вместе мощность по ним будет составлять 2/3 от общего показателя мощности. То есть, 6 кВт — это 4 кВт для однофазных, по 2 кВт на каждую фазу. Причем, при одновременном задействовании фаз, следите, чтоб нагрузка не отличалась от мощности до 10%, иначе возникнет явление «перекос фаз», и ток поступать не будет.

При работе важно следить за показателем частоты переменного тока. Если вы не встроили частотомер на общий электрощит, то на холостом ходу выходной вольтаж выше значения 380 Вольт (или 220 при подключении однофазных) на 4÷6 процентов

Выводы

В завершении статьи приведём ответы на самые частые вопросы, которые помогут вам сориентироваться при выборе генератора.

1. Какой генератор купить? Бензиновый или дизельный?

Каждый тип оборудования имеет как плюсы, так и минусы. Для ориентира:

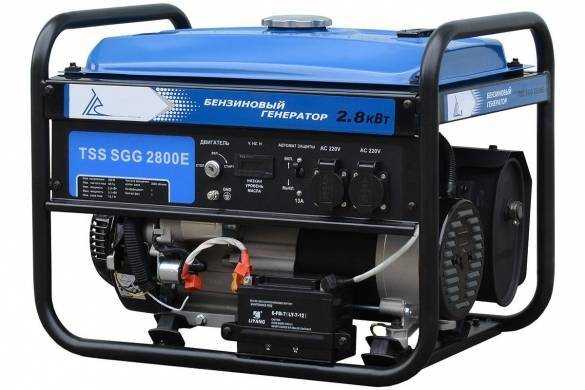

Если вам нужен генератор как резерв, на случай редких отключений электричества и мощностью не более 10 кВт, то оптимальный выбор – бензиновая электростанция.

Основные плюсы бензогенератора:

• Стоит дешевле, чем дизельный.
• Лучше заводится на морозе.
• Проще в обслуживании и ремонте.

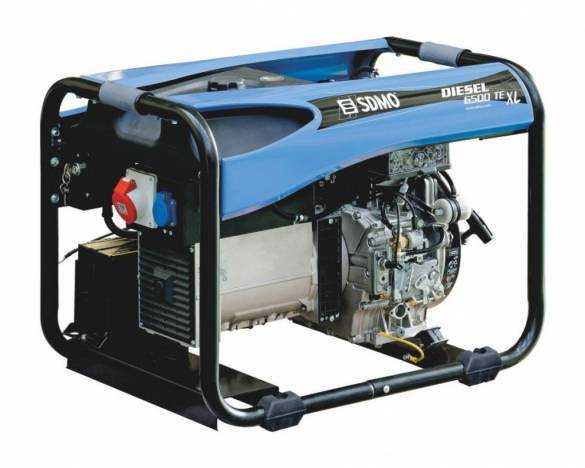

Плюсы дизельной электростанции:

• Меньший расход топлива, чем у бензогенератора.
• Больший, чем у бензогенератора, ресурс двигателя.

Минусов у дизеля тоже хватает:

• Больший вес, чем у генератора с бензиновым двигателем.
• Затруднён пуск на морозе, поэтому дизель лучше ставить в специально оборудованном и обогреваемом помещении.

1. Какой генератор выбрать: однофазный и трёхфазный?

Если при исчезновении электроэнергии вам нужно запитать трёхфазный потребитель, то трёхфазник — ваш вариант. Большинству же загородных жителей, требуется подключить в доме только стандартное однофазное оборудование на 220В, поэтому нет смысла переплачивать за 380В.

1. Я рассчитал необходимую мощность генератора. Получилось, что мне нужна слишком дорогая электростанция. Я не хочу тратить на бензогенератор много денег. Что делать?

Можно уменьшить количество подключаемых потребителей, оставив лишь необходимый минимум, или немного «схитрить». Например, не включать сразу холодильник и погружной насос, а, при отключении света, пользоваться техникой по очереди. Включили насосную станцию (холодильник выключен), набрали воды, выключили её. После этого включили холодильник и т.д., алгоритм понятен. С электроинструментом ещё проще. Навряд ли вы будете одновременно пользоваться бетономешалкой, болгаркой, сваркой и перфоратором. Работайте сначала одним инструментом, а потом другим.

У нас есть тема, из которой вы узнаете Какой генератор выбрать и купить.

Рекомендуем по-настоящему «горячие» зимние статьи:

• Резервное отопление загородного дома газовым конвектором: преимущества резервного отопления газовыми конвекторами, как самостоятельно установить газовый конвектор, как рассчитать расход газа в время непрерывной работы конвектора.
• Автономный дом: базовые принципы строительства: что такое автономный дом, какие инженерные решения чаще всего применяются в автономном доме.
• Система резервного питания в загородном доме: пошагово, фото схемы, варианты подключения аккумуляторов, ИБП и инверторов.

В видео – Сборка электрического щитка в загородном доме: ввод электричества в дом, подключение бензогенератора и потребителей.
