Трехфазное реле напряжения и контроля фаз

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Особенности распространенных видов реле напряжения

Виды реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

по типу подключения;
по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

стационарные;
переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

однофазные;
трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Как настроить

После установки и подключения реле необходимо отрегулировать. Для этого к нему требуется подать питание. Дисплей устройства на все манипуляции будет реагировать следующим образом:

До подачи напряжения цифры на экране будут моргать.
Если вместо цифр появились прочерки, это указывает на изменение чередования фаз или отсутствие какой-то одной из них.
В случае правильного подключения и соответствия сетевых параметров нормативным значениям, примерно через 15 секунд релейный контакт 1-3 замкнется. После этого питание попадет на контакторную катушку и от нее – к линии домашней сети.
Если мигание экрана наблюдается в течение продолжительного времени, в этом случае контактор не включится. Вполне вероятна ошибка в подключении.

После того как устройство подключено, можно выполнять настройки. Для этих целей существуют две кнопки с треугольниками внутри, расположенные справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Максимальный предел отключения устанавливается путем нажатия верхней кнопки и удерживания ее в этом положении в течение 2-3 секунд. В центре монитора появится цифра, означающая заводской уровень напряжения. Далее нажатием обеих кнопок устанавливается необходимый предел отключения реле.

Таким же образом выставляется нижний предел. Прибор перепрограммируется самостоятельно, примерно через 10 секунд по завершении настройки, а все параметры сохраняются в его памяти. Все остальные настройки описаны в руководстве по эксплуатации конкретного устройства.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

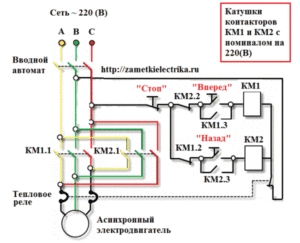

Монтажная схема реверса асинхронного двигателя 380 вольт с отдельным блоком кнопок

Трехфазное реле напряжения: схема подключения и настройка

Магнитный пускатель: назначение, устройство, схемы подключения

Реверсивный пускатель: подключение и запуск, настройка реверса

Реверсивная схема подключения электродвигателя

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

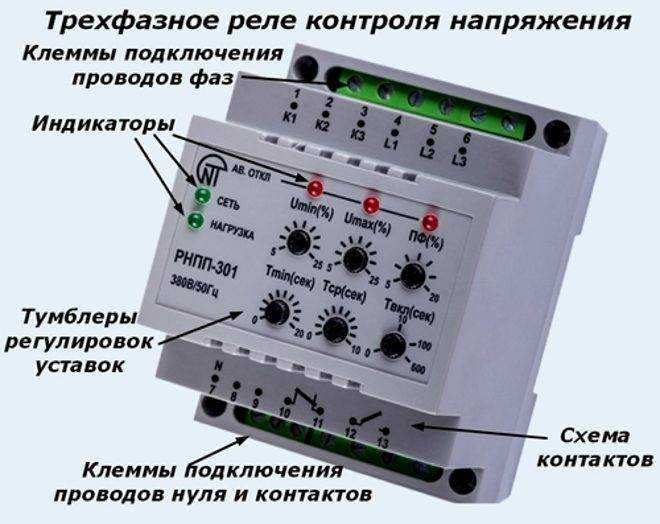

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение

Теперь обратите внимание на следующее

Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты

Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.
Допускается ли установка РН до счётчика электроэнергии?
Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.
Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Основным оборудованием, нуждающимся в защите от несимметричных режимов и нарушений порядка чередования фаз, являются трёхфазные асинхронные электродвигатели.

Ассимметрия трёхфазного питания приводит к снижению рабочего и пускового моментов электродвигателя, снижает его КПД и увеличивает величину скольжения.

Полное отсутствие одной из фаз в системе питания приводит к повреждению электродвигателя вследствие перегрева. Усугубляет опасность этого режима небольшой ток потребления и нечувствительность к нему максимальных токовых защит.

Обратное чередование фаз непосредственно двигателю вреда не наносит, но при этом меняется направление его вращения. Такой режим чаще всего губителен для механизмов, приводимых двигателем, и как минимум нарушает технологический процесс.

Изменение порядка чередования фаз возникает в результате ошибки персонала при подключении кабельных линий или шлейфов воздушных линий электропередачи после выполнения ремонтных работ. Это может произойти как на территории потребителя, так и в электроустановках электросетевой компании.

К основным параметрам настройки реле относятся:

регулирование уставки срабатывания при повышении уровня напряжения;
установка нижнего предела напряжения питания;
установка времени повторного включения.

Пределы допустимого изменения параметров питающей электросети устанавливаются исходя из характеристик питаемого оборудования.

Повторное включение происходит после восстановления нормального режима питающей сети. После отключения нагрузки в результате работы реле напряжения и контроля чередования фаз, орган измерения продолжает осуществлять непрерывный контроль состояния сети.

При возвращении параметров электропитания к норме происходит автоматическое повторное включение нагрузки. Время повторного включения выбирают с учётом характеристики сети питания.

Необходимость задержки включения обусловлена отстройкой от колебаний параметров переходного режима и возможной неуспешностью попыток включения линий питания.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и
простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке
(ширина 35 мм).
При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55
градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от
-40 до +55, но такие мне в продаже не встречались, если только обращаться
непосредственно в ЗАО «Меандр». Максимальная уставка по верхнему
отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного
включения задается самостоятельно — это или 10 секунд или 6 минут. Может
использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие
УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно
выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка
«жесткая», по верхнему пределу напряжения — 265 В, а по нижнему — 170
В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на
отдельный электроприемник. Например, чтобы
не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через
УЗМ-16, на котором устанавливают задержку на включение 6 минут,
а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по
напряжению 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я
уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с
контактором, как это обычно делают с другими реле напряжения. Устройство
производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель
Меандра присутствует на самом популярном форуме Mastercity, всегда
проконсультирует по продукции, а также внимательно относится к комментариям
пользователей форума, замечания которых в свое время и помогли улучшить
УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома,
где УЗМ установлены в каждую фазу.

Пожалуй
один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие
индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с
контактором, позволяет купить и поставить вольтметр отдельно.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.

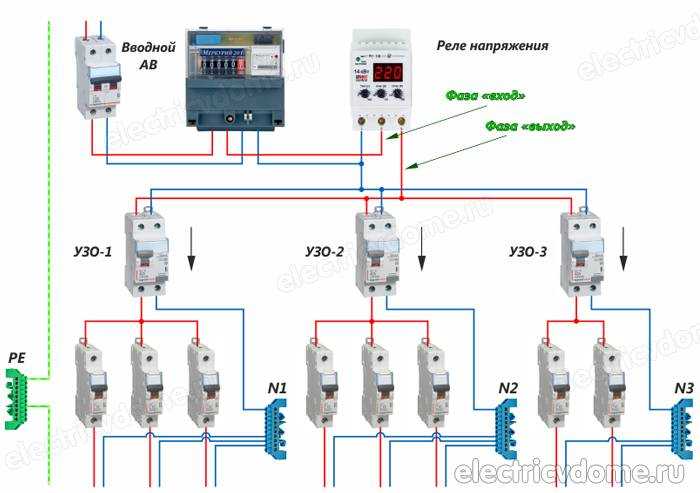

Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии

Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

однофазное РН;
трехфазное;
схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.
