Труба отопления под уклоном, можно ли выровнять: рекомендации, монтаж

Новые однотрубные теплосистемы многоквартирных домов

Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.

Радиаторный узел с термостатом.

Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:

автоматическим режимом стабилизации заданной температуры в каждой комнате;
общей экономией энергии в теплосистеме;
возможностью скрытой прокладки труб;
поквартирным учетом тепла.

Оценим однотрубный вариант отопления по этим критериям.

Водяное отопление

Популярность водяного отопления объясняется безопасностью и большим комфортом. Существуют системы с естественной и принудительной циркуляцией. В первых движение теплоносителя происходит из- за разности удельного веса горячей и холодной воды, во вторых – обеспечивается циркуляционным насосом. Применяются однотрубные и двухтрубные схемы монтажа.

При естественной циркуляции уклон принимают в пределах 5-10 мм на погонный метр трубы. Наклон в отопительной системе устраивают в направлении движения воды, т.е. напорную магистраль наклоняют от котла к радиаторам, а обратку – от радиаторов к котлу. Водогрейный прибор надо располагать ниже радиаторов, что может привести к необходимости размещения котла в приямке. В частном доме это проблем не создаёт. Если же к аналогичному результату приводит уклон при монтаже отопления в квартире, необходимо увеличить высоту расположения радиаторов и уменьшить уклоны труб. Приходится решать, какой минимальный уклон в отоплении с естественной циркуляцией может быть принят без ущерба для работоспособности. Практика подсказывает величину в 5 мм на погонный метр. Подробнее ознакомиться с нормативными требованиями можно в СНиП 2.04.05.-91*.

Для создания движения воды в сложных системах применяют насосы. Если помпа обеспечивает скорость потока более 0,25 м в сек, уклоны труб могут отсутствовать

Важно, чтобы воздушные пробки перемещались быстрее жидкости и собирались вблизи воздушных клапанов, располагаемых в верхних точках системы. В процессе эксплуатации возможны ремонты, требующие слива теплоносителя

Поэтому уклоны труб желательно выполнить так, чтобы обеспечить полный слив теплоносителя.

Организация уклона труб отопления

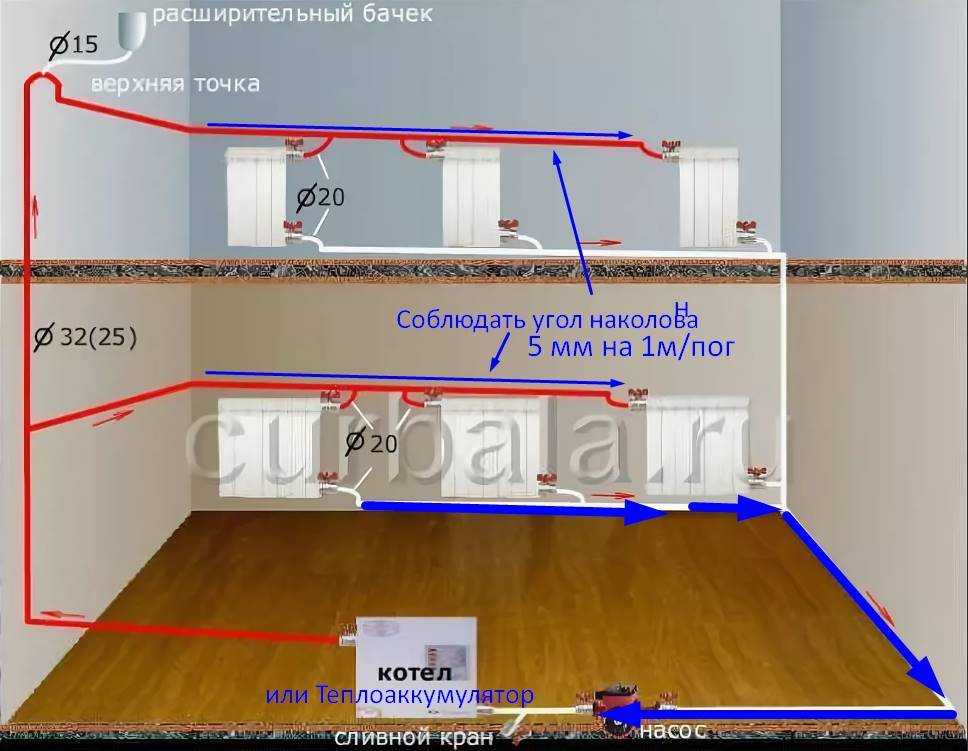

Правильное направление уклона труб отопления при естественной циркуляции

Создавая автономную систему водяного отопления дома, не надо забывать, что она должна устраиваться с небольшим уклоном, помогающим правильному её функционированию. Особенно это актуально для системы естественной циркуляции теплоносителя по трубам. Правила выбора уклона труб отопления:

Правильно выбранный уклон труб отопления обеспечит беспрепятственную циркуляцию теплоносителя по системе. Величина уклона в сторону течения воды должна составлять 10 мм на 1 м трубы как в направлении от нагревательного котла к радиаторам отопления, так и при выводе из системы.

В системах, использующих принудительную циркуляцию теплоносителя с помощью насоса, уклон устраивать не обязательно.

Обычно в таких системах трубы прокладываются горизонтально или с минимальным уклоном в сторону сливной запорной арматуры в 2–3 мм. Это помогает вылить воду из труб для проведения ремонтных работ или для недопущения разрыва трубопровода в случае, когда система длительное время не используется в холодное время года.Горизонтальный отвод для подключения к батарее от вертикальных систем трубопровода длиной больше 0,5 м устраивают с уклоном в 10 мм в сторону движения воды. Если этот отвод имеет меньшую длину, уклон устраивать не обязательно.

Проектирование и монтаж системы отопления в доме – сложная задача.

Поэтому лучше всего доверять её решение профессионалам, которые точно знают, как рассчитать трубы для отопления, выбрать подходящие материалы. Они проведут необходимые тепловые и гидравлические расчёты, гарантирующие, что система отопления в вашем доме прослужит надёжно и долго. Если же система отопления в вашей квартире или доме компактна, руководствуясь инструкциями нашего портала, вы наверняка сможете выполнить все необходимые работы не хуже, но при этом и существенно дешевле.

Для того чтобы работа отопительной системы частного дома была эффективной и бесперебойной, необходимо при монтаже отнестись со всей ответственностью к вопросу уклона труб. Этот момент очень важен в гравитационной конструкции трубопроводов или в отоплении с естественной циркуляцией. Здесь все тепло перемещается от котла к приборам отопления и обратно только благодаря правильному уклону.

Схема монтажа уклона канализационных труб

В очень редких случаях трубы прокладывают горизонтально. Иногда это необходимо и предусмотрено местными условиями.

Строго горизонтальную прокладку трубопроводов или систему с принудительной циркуляцией допускают только тогда, когда скорость движения воды составляет не меньше 0,25 м/с и воздушные пробки уносятся под ее воздействием. Это достигается путем давления, созданного циркуляционным насосом. При этом спуск воды из такой отопительной конструкции очень затруднен.

В основном монтаж труб требует уклона. В процессе эксплуатации трубопроводов скапливается воздух, который может найти выход, а также при опорожнении вся вода, которая выделится, тоже может «уйти» вниз, если наклон сделан правильный.

Как определить и рассчитать уклон трубопроводов в системе отопления, можно узнать ниже в этой статье.Каким должен быть уклон труб?

Схема уклона труб отопления.

Такое направление верхних магистралей актуально в насосных режимах отопления.

В системах же с естественной циркуляцией трубы прокладывают с направлением по движению воды. При этом скорость ее движения должна быть меньше скорости перемещения воздушной массы в воде. И еще, в конструкциях с верхней подачей уклон трубопроводов делают вниз.

Стоит отметить, что само направление уклона трубопроводов не имеет особого значения

Важно именно быстрое избавление от «лишнего» воздуха, что возможно только при правильной и грамотной направленности труб и расположению воздушников

В прокладывании нижних магистралей уклон делается в сторону теплового пункта дома, а именно в то место, где с опорожнением вода спускается в канализационную систему.

В том случае если магистрали две, подающая и обратная, то наиболее рациональным будет сделать уклон в одном направлении.

В насосной системе уклон подающих труб и всех подводок к отопительным приборам возможен по направлению движения воды. Но такое допускается только при обеспечении самопроизвольного движения скоплений воздушных масс против направления движения воды, то есть в обратную сторону.

Паровое отопление

Уклон труб позволяет организовать отопительную систему без электричества

Разницей в выделяемой энергии объясняются преимущества парового отопления:

уменьшенное число радиаторов;
быстрый прогрев системы;
отсутствие эффекта «размораживания» при перерывах в работе;
заметно более низкие расходы на отопление в процессе монтажа и эксплуатации.

Второй и третий пункт важны для дач и загородных домов – строений, в которых жильцы бывают наездами.

По давлению пара, используемого в системе, различают:

Системы высокого давления (свыше 6 атм)- позволяют обогревать большие площади с длинными напорными и конденсаторными магистралями.
Низкого давления (1,7-6 атм) – возможно применение в частном жилищном строительстве.
Вакуумные (давление менее 1 атм) – интересны возможностью реализовать кипение воды при температурах ниже 100°C и снизить температуру нагревательных приборов до безопасной. Применяются крайне редко в силу необходимости обеспечить высокую герметичность системы.

Система, сообщающаяся с атмосферой, считается «открытой», не сообщающаяся – «закрытой».

Трубы парового отопления придется менять чаще, так как они быстрее выходят из строя из-за высоких температур

К недостаткам пара относят:

чрезмерный нагрев труб и радиаторов;
износ элементов системы из-за агрессивности пара;
шумы, сопровождающие работу системы.

При монтаже применяют однотрубную и двухтрубную схемы разводки. В первом случае пар и конденсат движутся по одной трубе. Пар идёт от котла, конденсат – навстречу ему. В двухтрубной — пар по напорной магистрали поступает к радиаторам и, конденсируясь в них, по самотёчной конденсаторной магистрали в виде воды возвращается в ёмкость для его сбора или непосредственно к котлу.

Уклон труб в зависимости от условий и системы отопления

Схемы монтажа отвода трубы.

Самые обычные условия монтажа предусматривают наклон более 1% (0,01). В этом случае все то сопротивление, которое вызвано гидравлическим трением и активным движением воды, будет гораздо меньше подъемной силы.

Паровые системы отоплениятребуют уклона горизонтальных соединений, для того чтобы при эксплуатации и опорожнении отопительной конструкции выводился конденсат. Трубопровод для такой паровой системы прокладывают с наклоном по направлению движения пара.

Это необходимо для того, чтобы обеспечить самотечное движение попутного конденсата, который образуется через стенки труб с потерей тепла. Если же в одной магистрали движение пара и конденсата будет встречным, то оно сопровождается гидравлическими ударами. По этой причине крайне не рекомендуется делать уклон паропровода против направления движения пара.

Для самотечных конденсаторных магистралей уклон устремляют в сторону стока конденсата. А вот для напорных труб возможно произвольное направление. Таким образом, при опорожнении происходит спуск конденсата.

Для всех магистралей: паровых и напорных конденсаторных, а также водяных в насосных режимах — специалисты рекомендуют ориентировать уклон в 3 мм, а в некоторых случаях опускать на 2 мм.

Диаметры труб отопления и особенности их выбора

Приступая к решению такой задачи, как расчет диаметра труб системы отопления, следует принять во внимание, что существует несколько понятий, объединённых общим термином «диаметр трубы». Каждые трубы могут характеризоваться следующими параметрами:

Внутренний диаметр – основная характеристика трубы, указывающая на её пропускную способность.Наружный диаметр – не менее важная характеристика, которую обязательно следует принимать во внимание при проектировании отопительной системы.Номинальный диаметр (условный проход) – некая округлённая величина, которая указывается при маркировке. Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:

Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:

Стальные и чугунные трубы маркируют по величине их внутреннего диаметра.Трубы из меди или пластика – по величине наружного диаметра.

Именно поэтому, проводя расчет сечения трубы отопления, в обязательном порядке надо учитывать материал труб. Особенно, если предполагается создать систему, представляющую собой комбинацию разных труб.

Одной из особенностей, влияющих на выбор размера любых труб, является единица измерения, принятая для оценки величины их диаметра, а следовательно, и их маркировки. Основной единицей, указывающей на размер трубы, является целое число или доля дюйма. Чтобы перевести дюймы в привычную для нас систему измерения, следует запомнить, что 1 дюйм = 25,4 мм.

Делаем правильно организацию уклона труб отопления

Схемы расположения труб на косогорах: а — на естественное основание с уклоном, б — со срезкой грунта и уположением основания под трубу, в — в теле насыпи выше подошвы.

По общепринятым требованиям санитарных стандартов откос соединений канализации составляет 2 см на м, но в отоплении достаточно будет произвести уклон в 0,5 см на м. Чаще всего эта цифра округляется до 10 мм.

Предварительная разметка угла откоса труб зависит от вида режима отопления в доме. Для замеров понадобится водяной уровень: либо ватерпас, либо гидроуровень — шланг, на концы которого надеты прозрачные колбы.

Правила подбора уклона труб отопления в различных случаях:

Для беспрепятственной циркуляции теплоносителя по системе правильный наклон в сторону течения воды будет равен 10 мм на 1 м трубопровода. Расчет актуален для направления от нагревательного котла к радиаторам отопления и при выводе из системы.
В конструкциях с принудительной циркуляцией теплоносителя при помощи насоса уклон магистралей применять необязательно. Здесь трубопровод будет проложен горизонтально. Уклон можно сделать минимальным в 2-3 мм в сторону сливной запорной арматуры. Это поможет удалить воду с труб перед проведением ремонта либо во избежание повреждений при длительном простое в холодное время года.
Для горизонтального отвода при подключении к батарее вертикальных трубопроводов с длиной более 0,5 м допускается откос в 10 мм по направлению течения воды. Если длина отвода меньше, то и уклон делать не следует.

Для однотрубных и двухтрубных систем, где применяется принудительная насосная циркуляция, все эти требования к монтажу водопроводов совсем необязательны. Монтаж всех магистралей устанавливается либо прямолинейно, либо с незначительным скатом в 2-3 мм в сторону слива. Таким образом, если планируется проведение ремонтных работ или простой системы на протяжении длительного времени в зимнее время, то слив большей части теплоносителя производится без труда в нижней точке.

Уклон труб в схеме с естественной циркуляцией теплоносителя

Движение теплоносителя в комплексах с естественной циркуляцией теплоносителя обеспечивается за счет разницы плотностей холодной и горячей воды. Соблюдение уклона здесь является сопутствующим фактором, улучшающим режим движения теплоносителя – под воздействием гравитации вода перемещается по трубам несколько быстрее. Горизонтальное расположение или обратный уклон в открытых схемах не допускается – возможна полная остановка циркуляции.

Нормативное значение уклона труб в схеме с гравитационной циркуляцией варьируется от 5 до 10 мм на 1 метр погонной длины трубопровода. При монтаже трубы прокладываются с уклоном в сторону движения теплоносителя – прямой трубопровод наклонен к отопительным приборам, обратная магистраль сооружается с уклоном от отопительных приборов к котлу, расположенному в нижней точке системы. Вторая задача уклона в системе открытого типа – обеспечение слива оборудования через нижнюю точку, расположенную около котла.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.
