Нормирование угла наклона канализации на 1 погонный метр
Кажется естественным считать, что превышение величины наклона внутренней канализации может иметь только положительное влияние, при котором стоки быстрее доходят до коллектора. Но, если вода проходит по трубе слишком быстро, на ее стенках осаждаются волокнистые и твердые включения, которые постепенно приводят к засорам. Прочистка такой пробки механическим способом приводит к ухудшению качества внутренней поверхности труб, что усугубляет положение со свободным стоком. Жизненный цикл таких сливных систем, как правило, не превышает одного года.
Для полного представления о работе канализационной системы бытовых стоков проследим процесс от начала до конца.
Каким должен быть уклон канализационной трубы
Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.
Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:
- Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
- Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
- Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
- Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

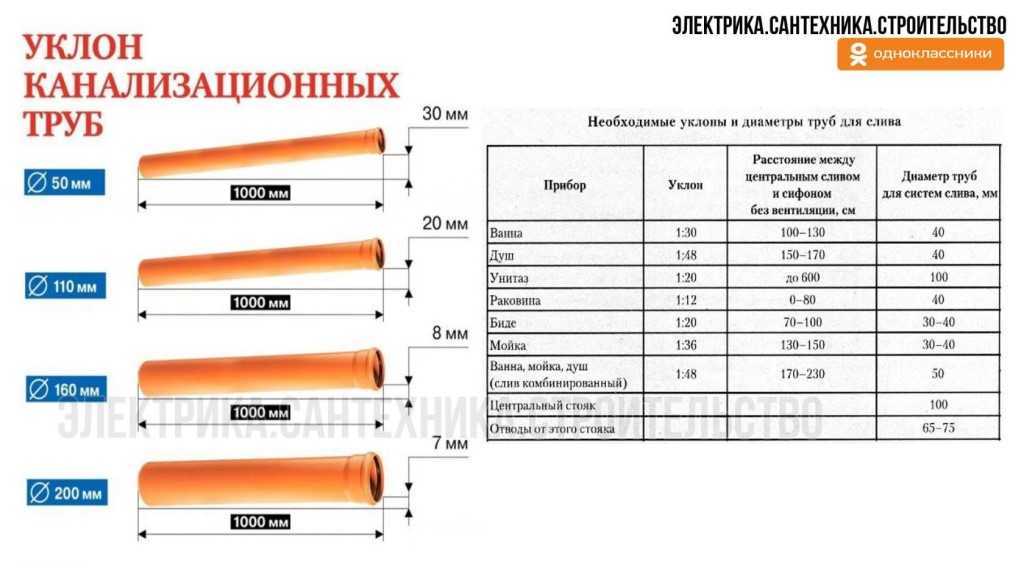

Уклон трубы канализации зависит от диаметра
Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).
Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:
| Прибор | Уклон | Расстояние между сливом и сифоном, мм | Диаметр труб, мм |
| Ванна | 1:30 | 1000 — 1300 | 40 |
| Душ | 1:48 | 1500 — 1700 | 40 |
| Унитаз | 1:20 | до 6000 | 100 |
| Раковина | 1:12 | 0 — 800 | 40 |
| Биде | 1:20 | 700 — 1000 | 30 — 40 |
| Мойка | 1:36 | 1300 — 1500 | 30 — 40 |
| Комбинированный слив (мойка, ванна, душ) | 1:48 | 1700 — 2300 | 50 |
Формирования стока и его состав
Сбор воды осуществляется путем подключения системы к каждой консоли водопроводной сети. Объектами формирования потока являются:
- Кухонная мойка является «поставщиком» в канализацию наиболее вредных образований — твердых остатков кухонного происхождения и жировых отложений. Из раковины с сифоном гибкая гофрированная труба сливается в канализационную трубу диаметром 32-50 миллиметров. Меньшие трубы могут иметь уклон канализации 50 миллиметров на 1 метр.
- Следующим предметом в безнапорной дренажной сети может стать умывальник. Это также источник опасных стоков, сбрасывающих в канализацию самое неприятное — волосы. Смешиваясь с консистентной смазкой для раковин, они образуют прочные, труднопроходимые пробки. Для их беспрепятственного удаления создается уклон канализационной трубы длиной 50 миллиметров на метр при внутреннем диаметре трубопровода (Ду) 32.
- Третий объект слива — унитаз. Подключается к канализации через двойной сифон для сливных отверстий и перелива.
- Также в канализацию квартиры входит туалет, который образует фекальные сточные воды.
Вся система внутреннего водоотведения состоит из труб необходимого диаметра, установленных под одинаковым углом наклона. Общая длина канализационной сети обычно не превышает 6 метров, что при уклоне канализационной трубы DN 50 в квартире составляет 18 см.

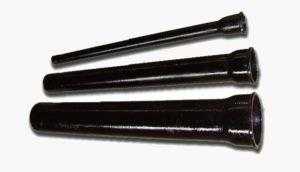

Для устройства канализации в квартире традиционно использовались канализационные трубы из чугуна. Этот материал устойчив к коррозии даже при прохождении достаточно химически активных фекальных стоков.
Соединения труб производились через штуцер, в который на заводе устанавливается резиновая прокладка в виде кольца. После установки трубы в трубу было придумано соединение, которое потребовало использования ковкого чугуна, представителем которого является чугун с шаровидным графитом.
Пластиковые трубы, завоевавшие популярность в 90-х годах прошлого века, все чаще вытесняют традиционный материал, будучи технологичными в установке, легкими и достаточно надежными. Соединение элементов трубопровода осуществляется аналогично с использованием силиконового герметика.
В канализации обычно используются трубы типоразмеров: Ду 40, Ду 50, Ду 80 и Ду 100 миллиметров с уклонами внутренней канализации 1 метр по СНиП от 0,035 до 0,02. В этом случае размер 100 миллиметров используется для устройства общей зоны в точке схождения линий канализационной системы.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V — скорость прохождения сточных вод;
- H — наполняемость трубы (высота потока);
- D — сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
- показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;

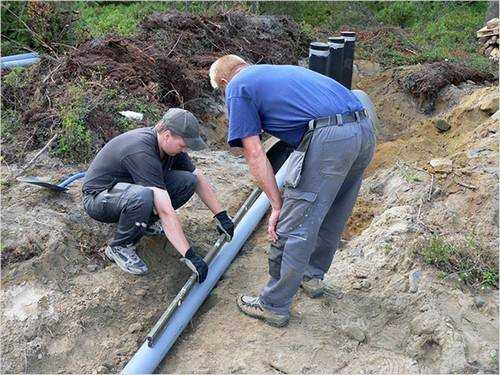

- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении — 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав — 0,003;
- для лотков из бетона (полукруглых или прямоугольных) — 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
Подводящая труба к септику
По подводящей трубе в септик попадают хозяйственно-бытовые стоки из дома в септик. Данная труба должна быть специальной канализационной для наружного применения, чаще всего 110 мм, реже 160 мм. Данная труба не должна иметь углов 90 градусов, длина не более 15 м (по СНИПу каждые 15 м нужно устанавливать смотровой ревизионный колодец), уклон 1,5-2 см на 1 м трубы.
Все септики имеют такой параметр как глубина подводящей трубы. Данный параметр взят не с потолка, а рассчитан инженерами производящими септики и отклонение от данного параметра не просто нарушение требований, а так же нарушает эффективность работы септика. Обычно глубина подводящей трубы варьируется от 400-1000 мм, 800-1500 миди, 1400-2000 мм лонг.
Подводящая труба должна утепляться вспененной подложкой (энергофлекс, тилит и др.), так же утеплить можно специальной пенополиуретановой скорлупой. Утепление не является панацеей, в принципе есть объекты, в которых ничего не замерзает и без утеплителя.
Если Вы задались вопросом, что вода в трубе замерзнет ведь глубина промерзания 1,8 метра, то хотим Вас успокоить, глубина промерзания по СНИПу действительно 1,8 м, но она рассчитана на напорный трубопровод. В канализационной трубе нет воды под давлением, вода там не стоит, она стекает при правильном уклоне трубы, а значит замерзать нечему. Можно смело закапывать трубу до 1 метра.
Обогрев греющим кабелем можно сделать только при необходимости если у Вас бывают сильные морозы. Его можно смонтировать заранее, но включать только в пиковые холода.
Монтаж внутренних сетей
Набор сантехники, устанавливаемой в загородных домах, как правило, не отличается от перечня приборов, которыми оборудуются квартиры. Более того, в коттедже возможно установить такие элементы, которые в многоэтажке установить не разрешат. Например, можно сделать бассейн или сауну. Иными словами, внутренние сети в частных домах не менее, а в некоторых случаях, и более сложные, чем в городских квартирах.
По этой причине, монтаж канализации в доме не следует начинать без предварительно разработки проекта с составлением подробной схемы разводки. Неграмотно смонтированная система будет плохо работать и часто забиваться.
Внутренние сети используются для сбора и транспортировки стоков к месту вывода трубопровода из дома. В состав внутренних сетей входят:
- Все санитарные и бытовые приборы, которые требуют подключения к системам канализации. Это раковины, ванны, душевые кабины, стиральные машины и пр.
- Выпуски от приборов.
- Отводные линии – трубы, ведущие от места водозабора до стояка.
- Стояки.
Задаваясь вопросом, как правильно собрать канализацию, стоит сразу решить, будет ли осуществляться сборка труб открытым способом или же их планируется проложить под полом, в стенах и перегородках, а также выбрать материал труб.
Необходимые материалы
Для монтажа канализации необходимо приобрести материалы. В большинстве случаев, домовладельцы предпочитают работать с трубами и фитингами из полимерных материалов. Такой выбор вполне оправдан, так как эта разновидность труб:
- Имеет небольшой вес, то есть доставка их в квартиру и сам монтаж не потребует больших усилий.
- Отличаются прочностью и не подвержены коррозионным процессам даже при работе с агрессивными средами, к которым относят канализационные стоки.
- Монтировать сети из таких труб можно без применения сварочных аппаратов и другого профессионального оборудования.
- Внутренняя поверхность полимерных труб отличается высокой степенью гладкости, поэтому в них реже образуются засоры.
Помимо труб, для сбора внутренних сетей потребуются фитинги – тройники, крестовины, отводы, ревизии. Количество и размеры фитингов определяются схемой канализации. Возможно, также потребуется установка обратного клапана на канализацию, если это предусмотрено проектом.
Монтаж
Итак, если монтируется пластиковая канализация — основные правила монтажа будут следующими:
- Монтируем сети, избегая большого количества стыков и поворотов. Дело в том, что места стыков – это места потенциальных протечек, а в поворотах трубопровода чаще всего образуются засоры.
- Схема монтажа составляется так, чтобы раструбы труб (как вертикальных, так и горизонтальных) были направлены навстречу продвигающимся стокам. Такое расположение труб способствует уменьшению возникновения риска протечек.
- Укорачивание раструбов на трубах запрещается. Кроме того, трубы, имеющие сколы, трещины и прочие дефекты на раструбах должны быть отбракованы.
- Горизонтально расположенные трубы прокладываются с уклоном по направлению к стояку. Величина уклона составляет 2-3% и зависит от диаметра трубы.
- Пластиковые трубы нужно обязательно крепить к стенам, чтобы не допустить деформации. Для этого используются специальные хомуты, которые устанавливают с шагом 50-100 см.
Осуществляя монтаж стояков канализации, не стоит забывать о необходимости наличия в системе фановой трубы. Эта труба, по сути, является продолжением стояка, она выводится на крышу и обеспечивает вентиляцию собранной системы канализационных труб.
Монтаж сетей производится по схеме, если на момент сборки не все сантехнические приборы готовы к подключению (например, еще не куплена стиральная машина), то на отводы труб производится установка заглушек на канализацию.
Угол уклона для наружной инженерной сети
Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:
- полиэтиленовая труба с верхним гофрированным слоем;
- пластик;
- чугун;
- асбестоцемент.
Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.
Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:
- 110 мм – 0,02 или 2 см на 1 метр;
- 160 мм – 0,008 или 8 мм на 1 метр.
Прокладывание наружной магистрали
Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:
- шнур или веревка;
- два колышка;
- строительный уровень.
В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.
Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:
- создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
- выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.
Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 40 | 0,033 /0,25 |
| 50 | 0,03/0,25 |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Как рассчитать наклон внешней подземной трубы
Канализационные сети должны иметь глубину, достаточную для того, чтобы обеспечить сооружение водопроводных конструкций глубиной не менее 2,74 м (от поверхности земли до поверхности труб).
Люки должны быть установлены в конце каждой канализации при каждом изменении в размере, градуировке или выравнивании линии на всех перекрестках. Максимально допустимый интервал между люками для всех коллекторов диаметром менее 1200 мм составляет 150 метров.
Трубные материалы: утвержденные материалы для строительства трубопроводов канализационных сетей — это неармированные бетонные трубы, железобетонная труба и из ПВХ (поливинилхлорида).
Если планируете использовать какое-либо из этих решений, вам нужно знать, как рассчитать уклон сливного трубопровода.
Все надземные и подземные горизонтальные канализационные трубы должны быть уложены надлежащим уклоном.
Уклон от 1 до 40 на отрезке трубы от 10 в 30 метра обычно дают достаточные скорости потока.
Уклон 1 в 80 подходит для начальных расчетных схем и в случаях исключений.
Если уклон недостаточно крут, т. е меньше 10 в 30, тогда труба может блокироваться: твердые частицы замедляются и становятся скрученными засорами.
Падение трубы может быть определено как вертикальное количество, на которое труба падает на расстояние. Расстояние может быть между участками трубы или между люками.
Уклон наружной канализации может быть определен как падение, деленное на расстояние, формула:
Уклон = ПАДЕНИЕ / РАССТОЯНИЕ
Например, 24-метровая секция дренажной трубы имеет падение 0,30 м, вычисляем уклон:
Уклон = 0,30 / 24 = 0,0125
Это можно преобразовать в уклон, записанный как отношение 1: некоторое число.
Уклон = 1 / 0,0125 = 80 = 1 в 80
Вышеприведенная формула может быть перегруппирована для нахождения расстояния, если известен уклон:
Длина = уклон X расстояние
Например, рассчитаем падение в 50-метровой секции трубопровода для грязной воды, если уклон должен быть 1 в 80.
Уклон 1 в 80 преобразуется в число вместо отношения: 1/80 = 0,0125
Падение = 0,0125 х 50
Падение = 0,625 метра или 625 мм.
Минимальные канализационные уклоны устанавливаются для обеспечения минимальной скорости очистки (обычно 0,2 или 0,5 метра в секунду) при полном потоке. Физика гидравлического течения такова, что труба с уклоном будет переносить поток под действием силы тяжести, наполовину заполненной, с той же скоростью, что и полная.

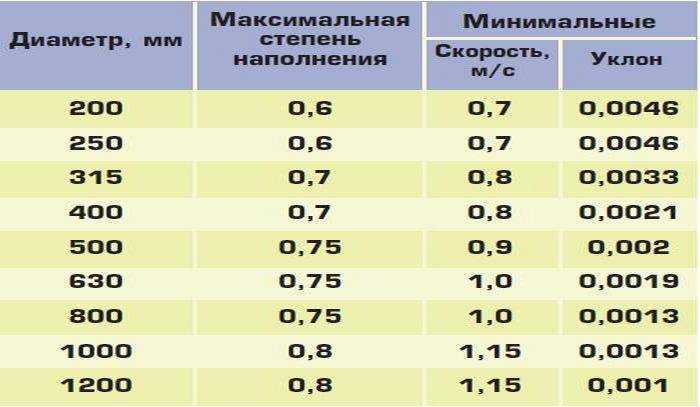

В ГОСТ приведены расчетные минимальные склоны канализации, обеспечивающие скорость 0,6 метра в секунду, предполагая шероховатость равную 0,013. Для труб большего диаметра могут быть выбраны не только минимальные скорости очистки (такие как допуски на конструкцию и возможное просачивание грунта), но и минимальный выбор уклона.
Канализационные сети должны быть достаточного размера, чтобы передавать потоки стоков, плюс общий надбавок для притока и инфильтрации, плюс надбавка за приток люков в местах провисания. Внутренний диаметр канализационных труб должен составлять не менее 200 мм.
Общая сумма притока/инфильтрации: общий расход 0,28 литра в секунду / га должен использоваться для обеспечения притока осадков погоды в люки, не расположенные в местах провисания.
Учет притока для люков в местах с отходами важен: для люков, расположенных в зонах прогиба, где происходит осаждение, или низких площадей, подлежащих затоплению, для каждого люка должно быть предусмотрено приток вместимостью 0,4 литра в секунду.
Все канализационные линии должны быть спроектированы с минимальным уклоном 0,4% или более. В тех случаях, когда это нецелесообразно, для различных размеров канализационных сетей разрешены следующие минимальные наклоны:
| Размер трубы | Минимум (%) |
| 200 | 0.40 |
| 250 | 0.28 |
| 300 | 0.22 |
| 375 | 0.15 |
| 450 | 0.12 |
| ≥525 | 0.10 |
Что значит уклон трубы 0 002
Уклон канализации на 1 метр СНИП
Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.
КАК ПОДОБРАТЬ УГОЛ
Существует несколько позиций, которыми руководствуются домашние мастера:
1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно правилам и ГОСТам.
На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.
Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.
Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.
Зачем нужен уклон:
При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.
Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.
КАК ВЫБРАТЬ УКЛОН
Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.
Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:
Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.
Как подобрать угол уклона – несколько возможных вариантов
Существует несколько позиций, которыми руководствуются домашние мастера:
- Сделать угол как можно более острым;
- Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
- Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.
На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.
Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.
Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.
