Пользовательская инструкция оконного кондиционера

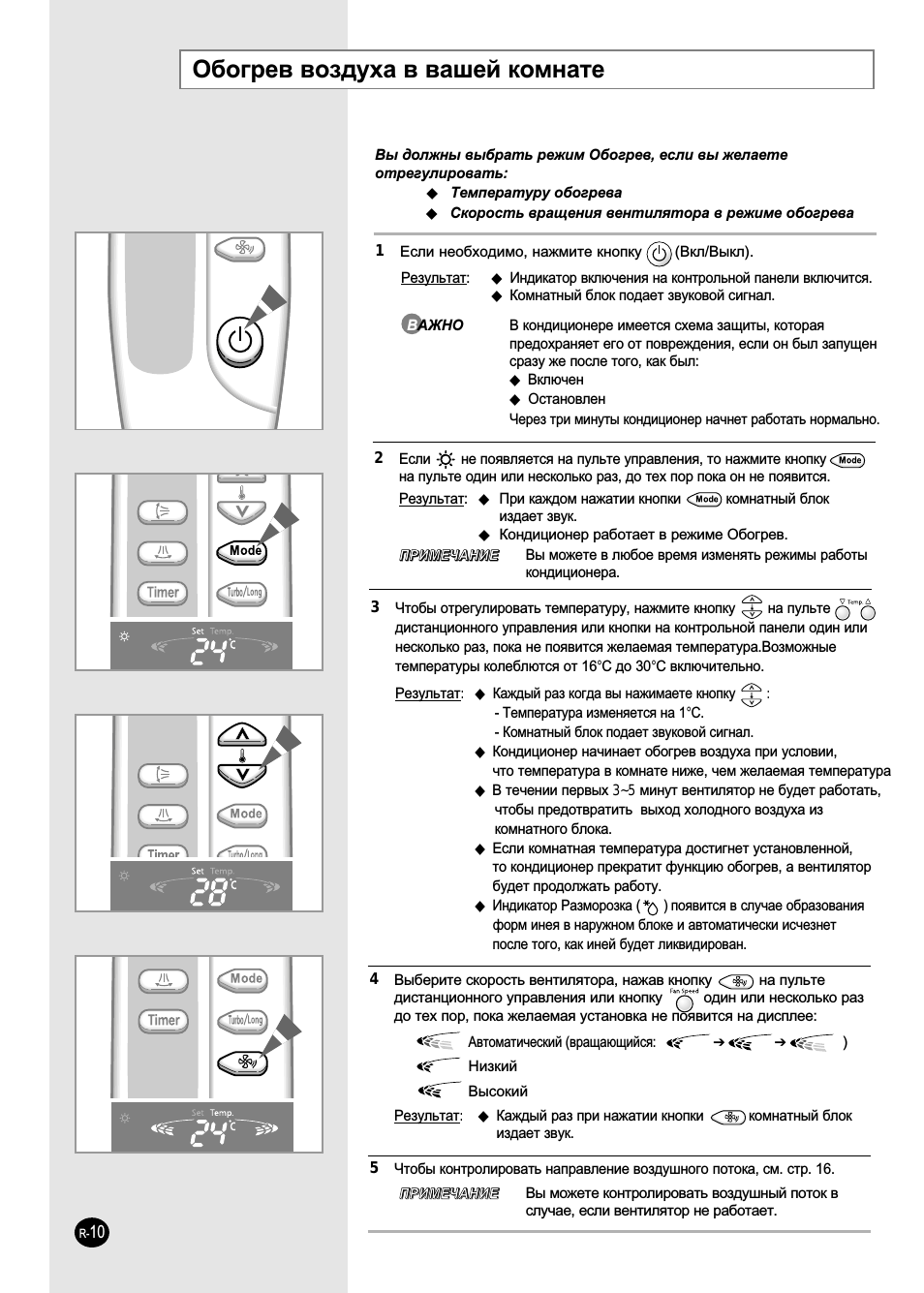

Инструктаж по настройке универсального пульта

Независимо от модели, все универсальные устройства настраиваются по одному и тому же принципу, который заключается в вводе необходимого кода в память пульта. В идеале, к пульту прилагается инструкция с таблицей кодов под разные модели климатического оборудования. Настройка пульта производится в двух режимах – автоматическом и ручном.

Автоматический режим особенно удобен в том случае, если вы не знаете, к какой модели принадлежит ваш кондиционер, или же его наименования попросту нет в таблице кодов. В любом случае, первое, что вам потребуется сделать, так это тщательно изучить инструкцию, которая прилагается к пульту.

Настройка пульта в ручном режиме

Некоторые пульты можно настроить только в ручном режиме, на что может уйти около 2 часов.

После того как вы изучили инструкцию, вам понадобится самостоятельно запрограммировать кондиционер, вручную подбирая коды, прописанные в графе производителя вашего климатического оборудования.

Для каждого производителя кондиционера представлено порядка 6 разных кодов, которые вам предстоит вручную ввести для настройки универсального устройства

Вставьте батарейки в пульт и включите его путем нажатия на соответствующую кнопку. Далее на нем должны загореться основные режимы работы вашего климатического оборудования. Также следует заранее найти название вашей техники, чтобы ввести соответствующий код для настройки пульта.

Нажмите на кнопку “Select”, после чего введите первый код из таблицы, указанный после названия бренда. В данном случае ввод кода производится при помощи кнопок с цифрами на пульте. Повторно зажмите “Select”, и подтвердите действие нажатием кнопки “ОК”.

Далее потребуется провести проверку всех режимов работы кондиционера с нового пульта. Если основные функции не работают, то следует попробовать ввести следующий код из таблицы. Возможно, придется повторять это действие несколько раз, пока вы не найдете нужный код.

Автоматический режим настройки пульта

Если кода для вашей сплит-системы не оказалось в представленной таблице, то вам следует произвести настройку устройства в автоматическом режиме.

Данный способ отличается от предыдущего только тем, что вам не придется вручную вводить все коды.

Перед покупкой универсального пульта обязательно убедитесь в том, что помимо ручного режима, он поддерживает и автоматический поиск кодов

Направьте пульт на технику таким образом, чтобы она могла принимать все его команды. Зажмите кнопку “Select”, и удерживайте ее на протяжении 30 секунд. За это время устройство перейдет в режим автоматического поиска кода, посылая команды и перебирая все возможные коды, начиная от 0001.

После того, как пульт начнет управлять кондиционером, вы услышите характерный сигнал, исходящий от климатического оборудования. Для остановки процесса сканирования кодов нажмите любую кнопку пульта, после чего при помощи пульта проверьте, работают ли все команды кондиционера.

Если пульт только частично управляет вашим кондиционером, не переключаясь при этом между режимами его работы, то вам следует запустить процесс поиска кода повторно. Делать это придется ровно до тех пор, пока пульт не будет управлять сплит-системой корректно.

Пульт перестал работать после настройки кода

Даже после нахождения правильного кода может возникнуть такая ситуация, что пульт полностью перестает работать. Прежде всего, следует проверить, подключен ли кондиционер к сети.

Если кондиционер включен в систему, и никаких сбоев в подаче электроэнергии не было, важно проверить, не сбился ли заданный вами код. Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Если пульт работает, попробуйте снова задать автопоиск кода или введите его самостоятельно. И только в том случае, если пульт и кондиционер не реагируют, проблема может заключаться в поломке климатической техники.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Работа кондиционера на холод

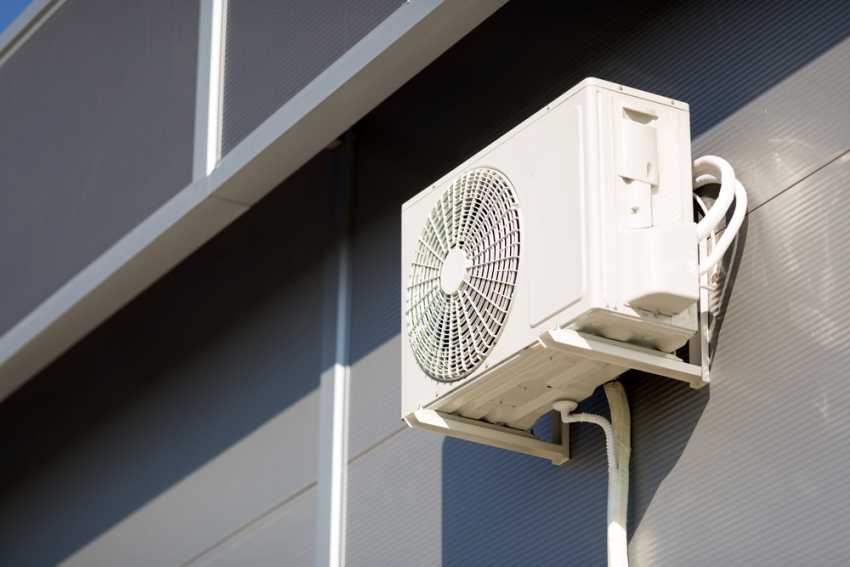

Варианты и правила размещения

Для правильной работы сплит-системы требуется придерживаться основных правил монтажа наружного блока.

При этом стоит соблюдать такие рекомендации:

• Установить термоизоляцию кондиционера. Это поможет предотвратить перегревание воздуха на балконе, которое наблюдается во время работы устройства.
• Обеспечить полноценную циркуляцию воздуха на площадке с наружным блоком. Лучше всего ставить кондиционер на незастекленной площадке. Если балкон застеклен, на время включения устройства нужно открывать окна. При установке прибора на парапет это правило можно не соблюдать.
• Установить желоб для выведения конденсата. Это актуально при креплении блоков на стену, которая находится между балконом и жилой комнатой.

Не стоит крепить наружные элементы вплотную к стенам или потолку.

Можно ли установить кондиционер на застекленном балконе

Многих людей интересует, можно ли установить внешний блок кондиционера на застекленном балконе. Конечно, гораздо лучше делать это в открытом помещении. Однако специалисты отмечают, что вполне допустимо поставить кондиционер и на застекленном балконе. К тому же в таком помещении можно установить внутренний блок и использовать устройство для отопления или охлаждения застекленного балкона.

При этом никаких согласований или разрешений не нужно. Однако на время работы устройства обязательно следует открывать окна, чтобы изделие не перегревалось.

Немаловажное значение имеет также соблюдение таких правил:

• источники тепла должны располагаться на большом расстоянии от наружного блока;
• запрещается размещение около газовой трубы;
• нельзя хранить возле устройства токсичные, легковоспламеняющиеся и взрывоопасные вещества;
• обязательно нужно монтировать качественное крепление — оно не только выдержит само устройство, но и его вибрацию во время работы.

К тому же при установке кондиционера следует придерживаться таких правил:

• расстояние до задней стенки должно быть минимум 50 см;
• интервал до потолка должен быть не меньше 15 см;
• по бокам до стенок должно оставаться не меньше 10 см;
• для правильного функционирования блока его следует повесить под углом — это обеспечит нормальное стекание жидкости;
• длина соединительных трубок должна быть не больше 10 м;
• блоки можно вешать на разной высоте, однако перепады должны быть не больше 3 м.

Иногда кондиционер применяют для охлаждения или отопления застекленного балкона.

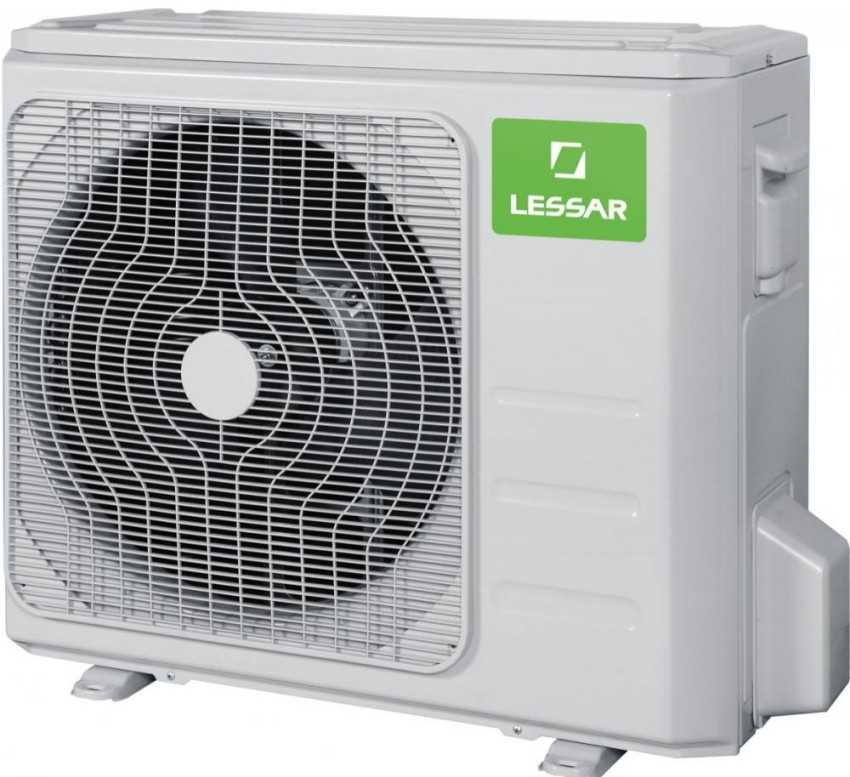

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

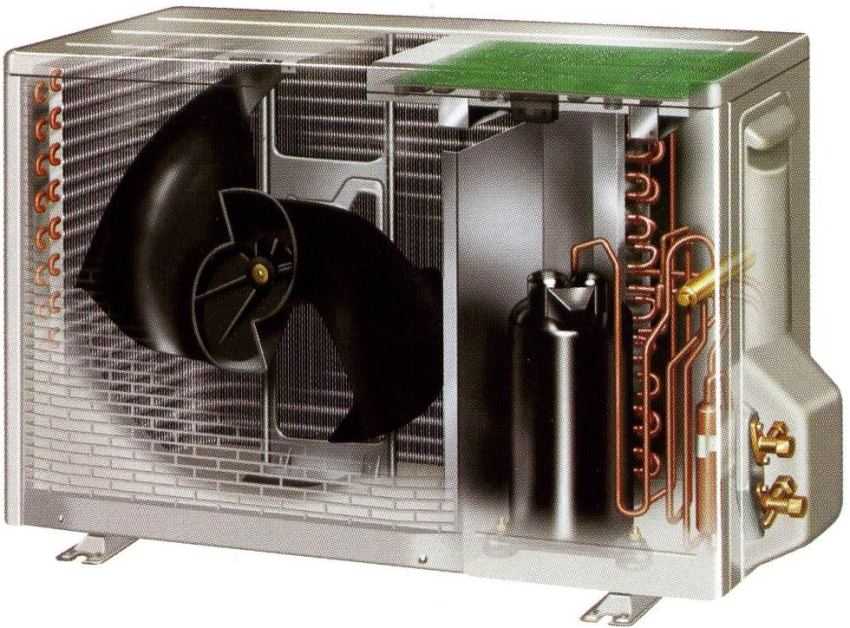

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

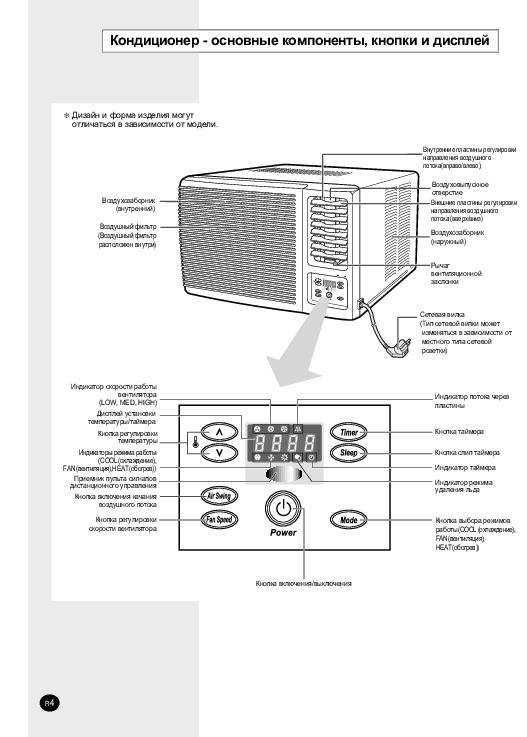

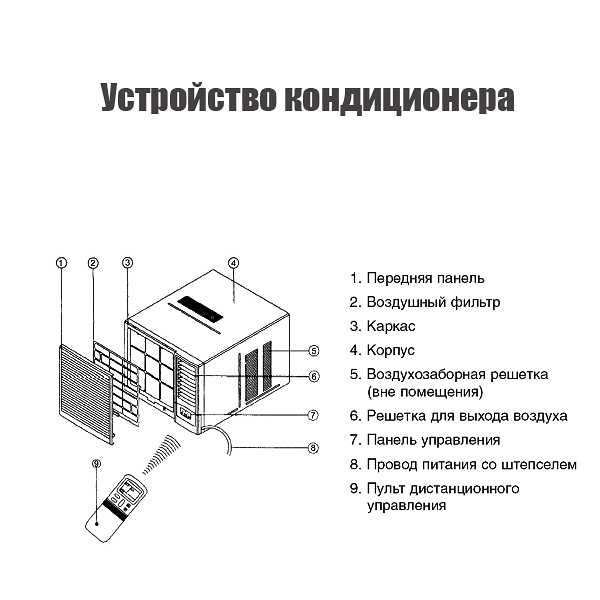

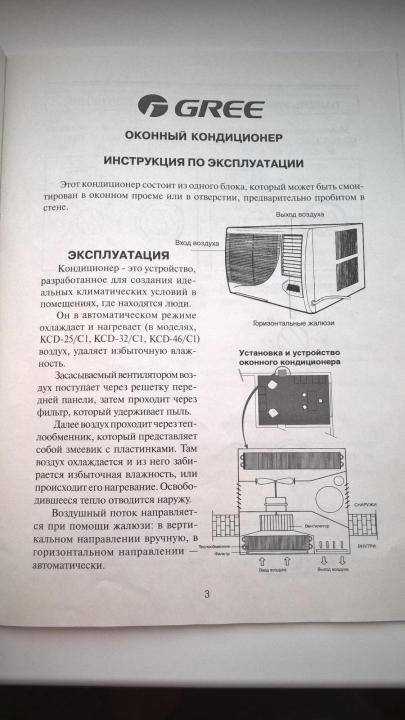

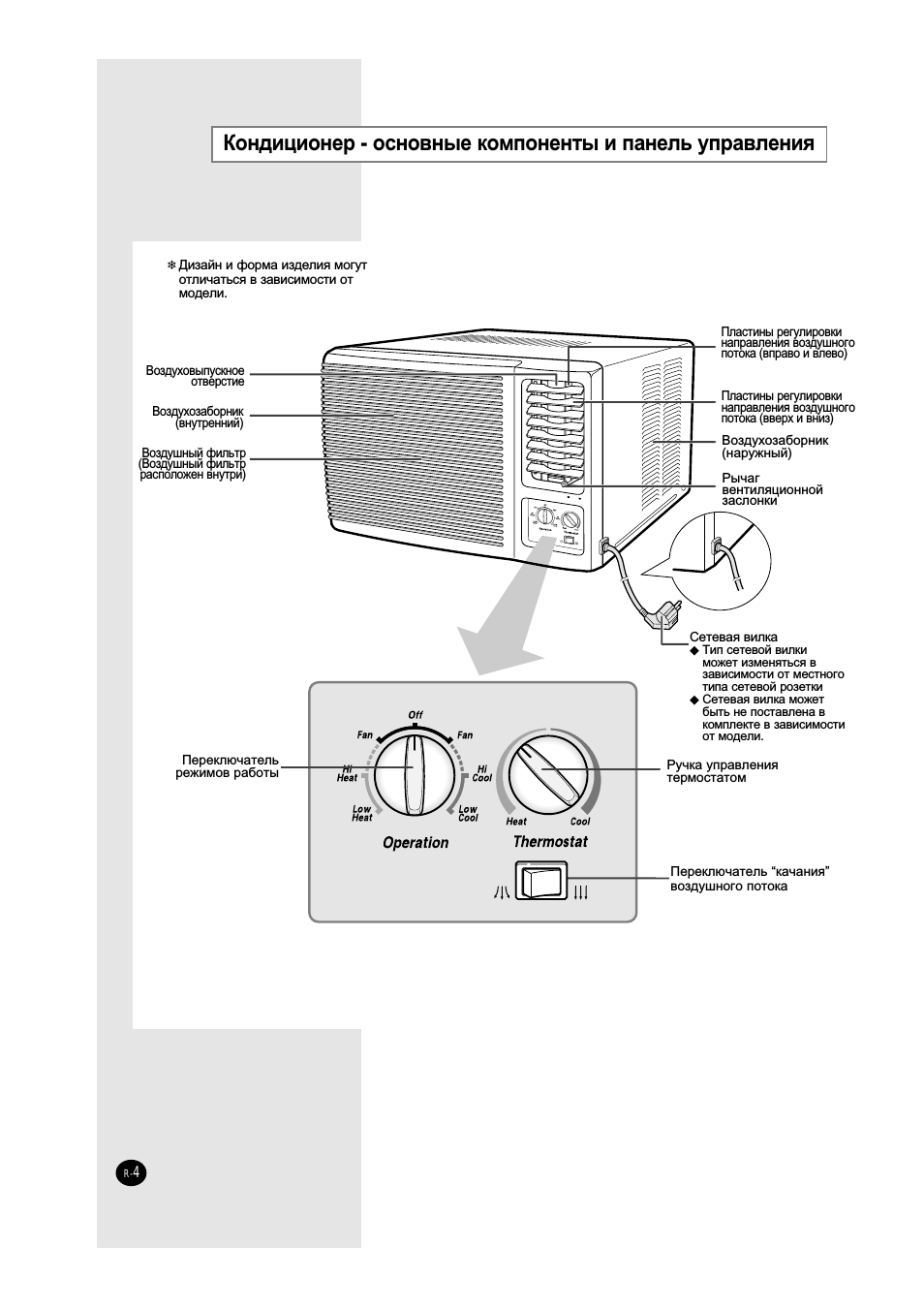

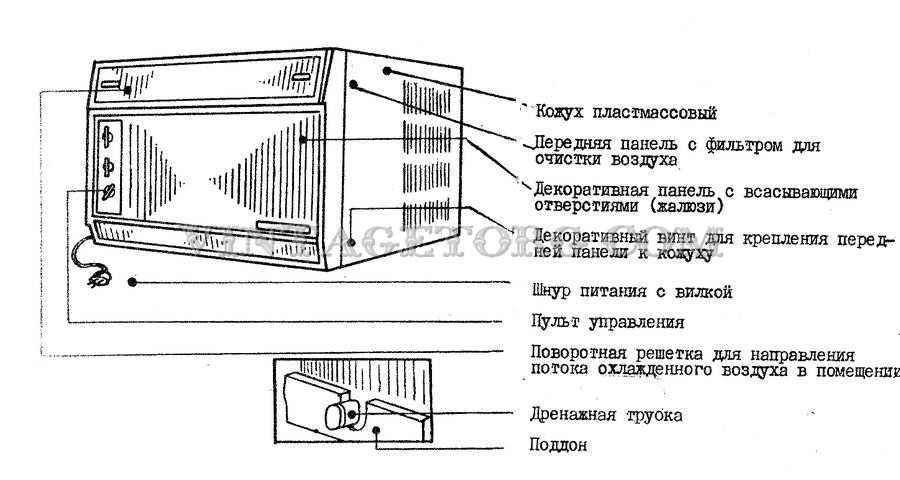

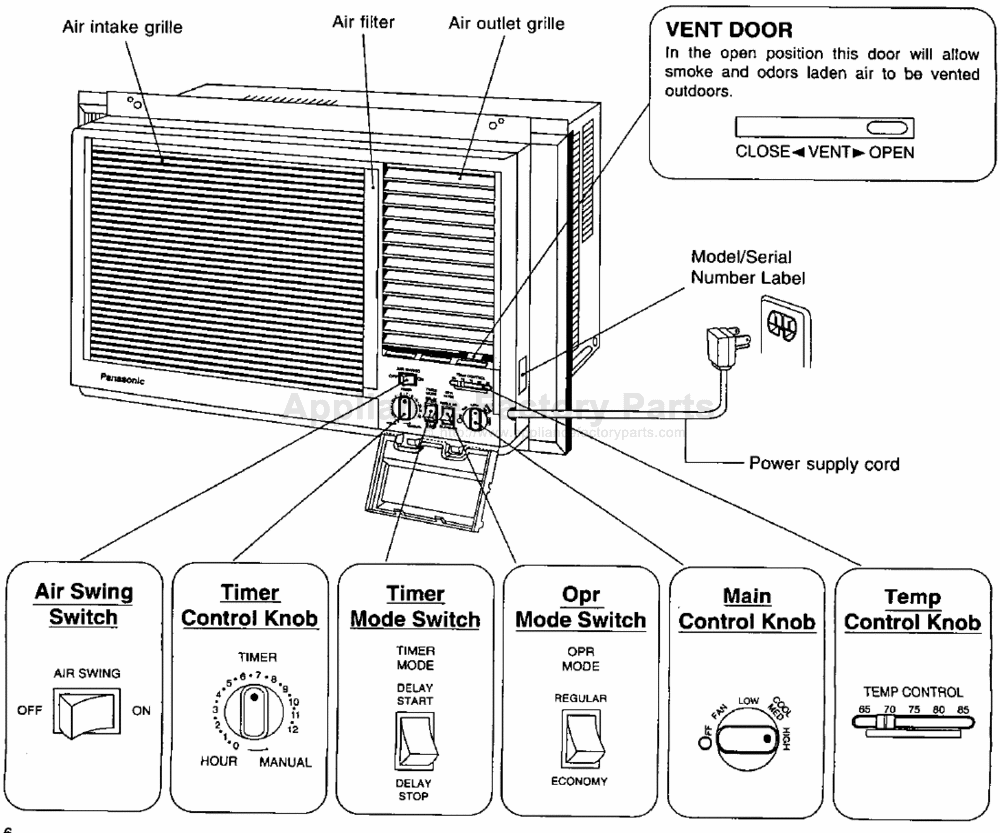

Оконный кондиционер: что это за устройство

Эта техника, относящаяся к климатическим системам, состоит из одного моноблока. Оконные кондиционеры обычно устанавливают для охлаждения воздуха, но, в отличие от сплит-систем, они способны делать это лишь в пределах одного помещения. Поэтому чаще всего их можно увидеть в окне офисов, кухонь в частных домах и квартирах, торговых павильонов, где требуется регулирование уровня влажности. Также оконные моноблоки востребованы в госучреждениях, в комнатах общежитий, на дачах, то есть там, где требуется недорогое климатическое оборудование, которое можно при желании перевезти.

Современные устройства более функциональны, чем их аналоги прошлого века. Они могут быть оснащены сенсорным экраном или пультом управления, иметь несколько рабочих режимов.

Рабочие этапы

Рассмотрим все рабочие этапы установки окон ПВХ.

Монтаж фрамуг ПВХ – поэтапный:

1. Сделать замеры.
2. Снять старую конструкцию.
3. Произвести подготовительные работы.
4. Произвести собственноручный монтаж.

Замеры

Чтобы максимально точно замерить, стоит:

• выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
• удалить слой старой штукатурки.

Если монтируется окно с выступом, то:

1. Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
2. Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)

Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.

Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.

Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:

• ширина проема фрамуги +20 мм на монтажный зазор;
• высота + 25 мм на зазор;
• длина подоконника (ширина + 20 мм);
• длина отлива (ширина проема с внешней стороны комнаты + 100 мм).

По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).

Демонтаж

Пошаговая инструкция следующая:

1. У старого оконного блока крепления вырываются или распиливаются.
2. Вынимается теплоизоляция, уплотнитель.
3. Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
4. Изымается подоконник. Счищается цементный слой под ним.
5. Все прилегающие поверхности обрабатываются грунтовкой.

Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.

Подготовка

Подготовка к монтажу включает следующие этапы:

1. Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
2. Снять пластиковые накладки с навесов, поддевая острым предметом.
3. Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
4. Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
5. Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
6. Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
7. Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).

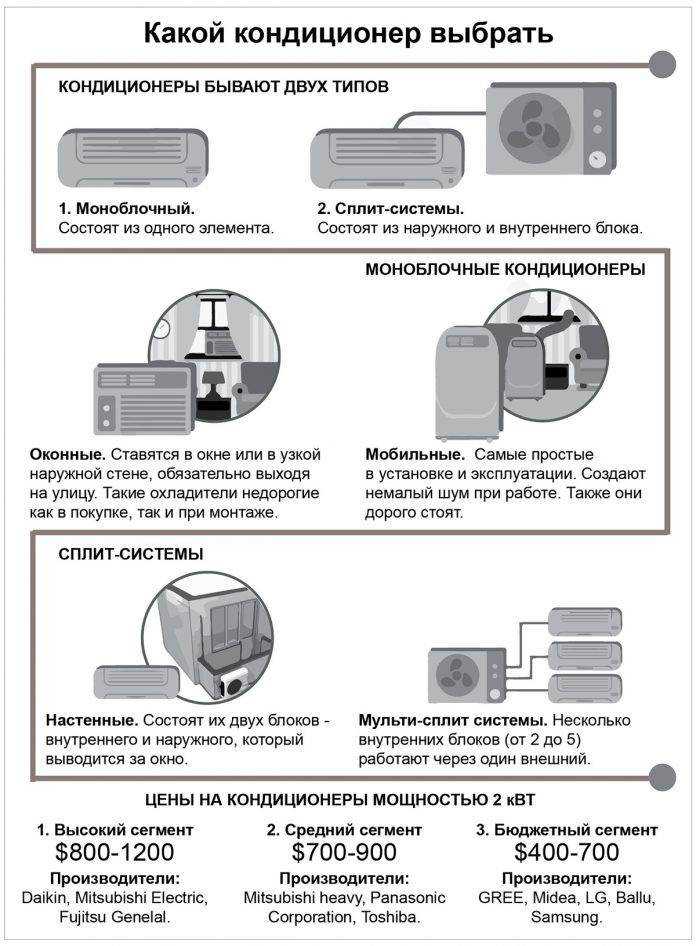

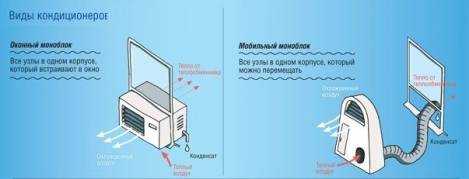

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.

Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Демонтаж старого окна

Демонтаж старого окна

Лучше всего старое окно снимать непосредственно перед установкой нового. Оно вряд ли кому-либо пригодится, поэтому его обычно вырывают вместе с крепежными элементами. Если потребуется, раму можно распилить и вынуть по секциям.

1. Термоизоляция, уплотнитель удаляются.

1. Вся штукатурка, что имеется на откосах, счищается. Желательно воспользоваться перфоратором с насадкой «лопата».

1. Подоконник снимают. Цементный слой, что когда-то застыл под ним, счищают.

1. Каждую из обрабатываемых поверхностей покрывают грунтовкой. Кстати, монтажники порой «забывают» производить такие действия, так как это лишняя работы, а последствия могут вовсе не проявиться или проявятся нескоро.

Оконный проем освобожден

Если проём деревянный, укладывают слой гидроизоляции по всему периметру.

Выбор и сравнение характеристик

Основные параметры выбора:

• тип — с внутренним блоком, простая или инверторная, оконная конструкция;
• номинальная мощность охлаждения, обогрева или интенсивности вентилирования комнаты;
• набор дополнительных функций – типы фильтрации, распределение воздушного потока по всему объему комнаты, степень настройки таймера, автоматический запуск;
• фактическая цена и гарантия, которую предоставляет производитель.

Также нужно ознакомиться с особенностями гарантийного обслуживания, узнать ситуации, когда можно выполнять ремонт кондиционера самостоятельно. Нередко подобные попытки исправить ситуацию становятся причиной аннулирования гарантии.

Также рекомендуется изучить сравнительную таблицу с группой параметров популярных моделей бренда.

Модель	WCH 05	Vella AC-09CH	Vita AC-07CH
Мощность охлаждения, Вт	1465	2300	2130
Потребляемая мощность, Вт	700	780	760
Расход воздуха, л	220	400	400
Уровень шума, дБ	55	31	30
Хладагент	R-410A	R-410A	R-410A
Стоимость	10200	17600	15350

Требования к сети электропитания

1. Кондиционер должен быть хорошо заземлен.

Водопроводная труба. Этот способ заземления ненадежен.

Газовая труба. Опасность взрыва или пожара.

1. Напряжение сети электропитания должно составлять 220 В  10 %. Нагрузочная способность сети должна соответствовать потребляемой мощности кондиционера.
2. Маркировка контактов вилки – L (фаза) и N (нейтраль) – должна соответствовать маркировке гнезд розетки.
3. По вопросу установки дополнительного выключателя проконсультируйтесь с электриком.
4. В линии электропитания должен быть установлен плавкий предохранитель с номиналом, соответствующим электрическим характеристикам кондиционера.

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Как выбрать правильное место для моноблока

Если у нас окно с форточкой, то идеальный вариант – подобрать модель, которая по габаритам впишется в ее проем, тогда не придется обрезать стеклопакет. Кроме окна, можно рассмотреть вариант монтажа моноблока в стену. Толщина стены не должна превышать 250 мм, для некоторых моделей и меньше для обеспечения правильной и эффективной работы устройства.

Помимо монтажа кондиционера нам потребуется установить дренажную систему для отвода конденсата. Сегодня моноблоки проектируются по принципу сплит систем, где дренаж может отделяться от изделия и выводится за пределы помещения.

Оконный кондиционер в пластиковом окне

Монтируя кондиционер необходимо обеспечить безопасность прохожих, так как на улицу выводится воздух высокой температуры, гораздо выше, чем в помещении. Дренажная система должна быть выведена строго нисходящим образом, без перегибов и заломов.

Электрическая схема кондиционера

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

• • пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
  • на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Функции и особенности конструкции кондиционера

• Автоматическое поддержание заданной температуры в помещении.
• Современный дизайн, компактность.
• Низкий уровень шума, максимальное удобство эксплуатации.
• Высококачественный экономичный роторный компрессор с длительным сроком службы.
• Надежная тепловая и токовая защита, обеспечивающая безопасную эксплуатацию.
• Высокая теплопроизводительность и низкое потребление электроэнергии при работе в режиме теплового насоса. Использование электронной системы оттаивания теплообменника позволяет обогревать помещение даже при низких температурах наружного воздуха в зимний период.
• Безопасный и надежный электродвигатель вентилятора в герметичном корпусе, защищенный от ветра, дождя и пыли.

	Лицевая панель
Внутренняя воздухозаборная решетка
Корпус
Внутренняя воздуховыпускная решетка
Наружная воздухозаборная решетка
Рычаг поворота заслонки подачи наружного воздуха
Панель управления
Кабель
Крышка панели управления
Воздушный фильтр

Схема холодильного контура

	Внутренний теплообменник Вентилятор Электродвигатель вентилятора Вентилятор Наружный теплообменник Компрессор Капиллярная трубка
	Направление движения хладагентаНаправление движения воздуха

Как установить оконный кондиционер?

Поможет сэкономить семейный бюджет монтаж оконного кондиционера своими силами. Инструменты, которые могут понадобиться для этого, – стамеска, пила и стеклорез. Вид оконной рамы влияет на сложность работ – в деревянное окно вмонтировать устройство проще, чем в пластиковое. Место, где будет производиться установка оконного кондиционера, следует выбирать тщательно. Это должен быть участок, защищенный от дождя, снега, обдуваемый со всех сторон. При покупке кондиционера стоит позаботиться о наличии в комплекте каркаса для установки. Монтаж устройства выполняется пошагово:

1. С помощью инструментов необходимо разметить проем для выбранной модели.
2. Стекло из стеклопакета надо аккуратно вынуть.
3. Установить перемычку и вырезать по размерам стекло.
4. Каркас для кондиционера следует установить в проем, соблюдая герметичность и корректируя положение по уровню.
5. Произвести монтаж устройства в корпус.
6. Подключить питание и шланг для дренажа.
7. Проверить работоспособность кондиционера.
8. Установить оконный блок.
9. Места стыков хорошо загерметизировать.

https://youtube.com/watch?v=K6cKZ8pHNqE%2520

Похожие:

Руководство по эксплуатации комнатный кондиционер оконного типаДля правильной и безопасной эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте

Руководство по ремонту весов типа внтр, вэу-а(вмэн-а), вбэн-а, вэндРуководство предназначено для специалистов, обслуживающих торговые электронные весы типа

Руководство по ремонту весов типа внт, внтр, вэу-а, вбэн-а, вэндРуководство предназначено для специалистов, обслуживающих торговые электронные весы типа

Руководство по ремонту весов типа вэу-а(вмэн-а), вбэн-а, внт, вэнд(Малыш), ростомера рэп-1(рэс), динамометра (силомера) дэр, калипера кэцРуководство предназначено для специалистов, обслуживающих торговые электронные весы типа

Руководство по эксплуатации воздуходувного устройства ручного типа bl3110

Устройство зарядно-выпрямительное бытовое типа узс-п-12-6,3 ухл 1 Руководство по эксплуатации. Введение

Руководство по эксплуатации Тягово-сцепное устройство для Nissan x-trail 2001/9- 2007Технические характеристики тсу соответствуют гост 28248-89 Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные…

Руководство по эксплуатации Тягово-сцепное устройство Ford Focus 2 hb предназначено для сцепки легкового автомобиля с буксируемым прицепом полной массой до 750кг, скорость автопоезда не должна превышать 80 км/часТехнические характеристики тсу соответствуют гост 28248-89 Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные…

Руководство по эксплуатации Тягово-сцепное устройство honda cr-v 2006- предназначено для сцепки легкового автомобиля с буксируемым прицепом полной массой до 1500 кг, скорость автопоезда не должна превышать 80 км/часТехнические характеристики тсу соответствуют гост 28248-89 Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные…

Руководство по эксплуатации м 036. 000. 00-01 рэРуководство по эксплуатации предназначено для ознакомления с устройством и принципом работы, основными правилами эксплуатации, обслуживания…

Авто-дневник

Коды ошибок кондиционеров AVEX

Также важно современно проводить сервисное обслуживание. Для этого можно использовать рекомендации из руководства пользователя

Они заключаются в следующем:

• Очистка воздушного фильтра. Разбор передней панели делается самостоятельно, извлекается сетчатый фильтр и протирается влажной ветошью. После просушки монтируется обратно.
• Контроль отсутствия прямого попадания солнечных лучей на внутренний блок. Это может привести к его нагреву и как следствие – ухудшению охлаждения комнаты.
• При появлении значительных поломок или неисправностей нужно обратиться в сервисную службу.

Помочь определить факт появления неполадок смогут коды ошибок кондиционеров. Они подробно описаны в руководстве. Это общий перечень, параметры могут отличаться в зависимости от конкретной модели. Уточнить этот момент можно у продавца или официального дилера.

Схематичная работа современных «оконников»

Несмотря на все многообразие оконных агрегатов, представленных сегодня в этом сегменте рынка, схематичная работа каждого из них имеет общие принципы. Как правило, кондиционер представляет собой некий монолитный единый блок, монтируемый в оконный проем или в монтажное отверстие в стене. Последний способ монтажа используется довольно редко.

Работа оконного кондиционера

В более ранних моделях «оконников» весь накопленный конденсат отводился непосредственно на улицу (во внешнюю среду), современные же модели оборудованы специальной емкостью, предназначенной для сбора конденсата, образующегося на испарителе. А предусмотренные конструкцией вентиляционные лопасти вращаются и забирают накопленную воду, распрыскивая ее внутри корпусной полости агрегата. Это позволяет отвести накопленное тепло в пространство вне помещения.

Во время функционирования установки хладагент, поступающий из компрессора, начинает циркулировать по корпусу (внутренняя сторона моноблока) и теплообменнику (внешняя сторона). При этом вентилятор закачивает воздух из помещения и пропускает его сквозь пылевой фильтр.

Очищенный воздух во всем объеме обдувает испаритель, при этом хладагент забирает все его тепло, соответственно, воздух охлаждается и вновь возвращается внутрь помещения. В это время подогретый хладагент поступает к теплообменнику. Все накопленное тепло отдается воздушному потоку, который нагнетается вентилятором сквозь воздухозаборники, расположенные по бокам, и, в конечном итоге, выбрасывается во внешнюю среду.

Как правило, функционирование оконных кондиционеров подразумевает определенную цикличность, соблюдение которой контролируется работой термодатчика.

Основные неисправности

Большинство кондиционеров идут с пультом управления с экраном, либо дисплей на корпусе. В случае неполадок здесь отображается код ошибки, позволяя локализовать причину неисправности. Модели снабжены вдобавок режимом самотестирования, создающим дополнительные возможности для определения поломки.

• Кондиционер не работает на обогрев. При переключении режима воздух продолжает охлаждаться. Вероятно, неисправен четырехходовой клапан, либо схема управления. Начать следует с электроники, при замене детали придется заново заправить фреон, поменять ресивер-осушитель.
• Зимой нет стока, вода выливается внутрь. Забилась дренажная трубка. Выключите прибор, затем прогреть сток.
• Кондиционер зимой не работает на обогрев. Пройдена минимальная температура наружного воздуха, при которой фреон способен отдавать тепло.
• Система в жару не дает холод. Превышена максимальная температура эксплуатации наружного блока. Изначально при установке корпус размещают на теневой стороне здания.

• Холод не вырабатывается, хотя кондиционер работает, за окном не жарко. Из системы вытек фреон либо капиллярная трубка забита льдом. Отключите прибор, выждите 3-4 часа, если неисправность исчезла, дело в воде, попавшей в контур фреона. В противном случае вытек фреон. В этом случае неисправность после выключения не пропадает. В зависимости от места протечки потребуется ремонт радиаторов кондиционера.
• Не включается внешний блок. Неисправно управляющее реле внутреннего блока, порван электрический провод либо требуется ремонт платы кондиционера.
• Кондиционер морозит слишком сильно, не останавливается при достижении заданной температуры. Поломался термостат: датчик либо соответствующая часть электронной схемы.

Чаще случаются утечки. Ремонт трубок кондиционера заключается в пайке. Позаимствуйте инструмент у холодильных мастеров. Особенно разветвленная внутренняя сеть. Ремонт испарителя кондиционера займет массу времени на отыскание места протечки. Допускается использовать стандартный течеискатель, необходимо накачать воздуха в канал.
