Чем отличаются полипропиленовые трубы pn20 от pn25

Классификация по диаметру

Необходимо разобраться, какие бывают диаметры стальных труб, чтобы знать, из чего придется выбирать. В зависимости от диаметра трубы специального назначения также делятся на несколько видов:

Трубы малого диаметра имеют сечение не более 114 мм.
Изделия среднего диаметра — свыше 114 мм, но не более 480 мм.
Трубы большого диаметра отличаются сечением больше 480 мм.

Трубы малого диаметра

Изделия такого вида не имеют маркировки, они транспортируются в специальных упаковках, на которой имеется сопроводительный ярлык. Аналогичным способом наносятся данные на трубы, полученные в процессе холодной деформации, диаметром не более 450 мм.

Изделия должны сопровождаться следующей информацией:

Данные о производителе и номер заказа.
Дату изготовления и данные о смене.
Номер упаковки.
Номер партии.
Размеры, включая обозначение толщины стенки трубы.
Регламентирующий документ.
Номер плавки.
Количество единиц в одной упаковке.
Теоретическая масса (указывается при заказе в метрах).
Фактический вес.
Общий метраж.
Код получателя.

Армированные полипропиленовые трубы – идеальный вариант для систем отопления

Среди многообразия полипропиленовых расходных материалов, только некоторые изделия могут использоваться для отопительных систем. На вопрос, какие полипропиленовые трубы лучше для отопления, ответ однозначный. Оптимальный выбор – это армированные полипропиленовые расходные материалы.

Обычные полипропиленовые трубы не способны нормально выдерживать высокие температуры. Такая магистраль провиснет ввиду теплового удлинения и потеряет свою привлекательность. Подходят такие изделия, самого меньшего диаметра, для монтажа низкотемпературных отопительных систем. Теплые водяные полы с такими расходными материалами будут служить долго и надежно. За счет того, что в данных отопительных системах температура нагрева теплоносителя не высока, тепловое удлинение не играет столь критической роли. К тому же водяной контур чаще всего замурован в бетонную стяжку и меньше подвержен деформации.

Остальные, выпускаемые и предлагаемые в продаже изделия, имеют различные сферы применения, тогда как армированная продукция рассчитана в основном на системы ГВС и отопление. Отопительный контур для одноконтурной или двухконтурной схемы обогрева будет иметь лучший показатели по всем параметрам, если его сделать из усиленного полипропилена. Его маркировка PPR-AL-PPR или PPR-FB-PPR, где R означает рандом-сополимер, а AL и FB армирующие компоненты, алюминий или стекловолокно

Поэтому следует обращать внимание при покупке на все надписи, символы и цифры, которые нанесены на полипропиленовые трубы, для отопления

Рандом-сополимер обладает с высокой степень кристаллизации, поэтому благодаря включению в составе полимера этого соединения, образуется полипропилен высокой прочности и устойчивости. Именно это синтетическое соединение является базовым для изготовления труб водяного отопления. Дополнительное армирование только улучшает эксплуатационные характеристики расходных материалов. С такими трубами легко работать непосредственно на объекте, причем монтаж трубопровода из PPR-труб не требует применения специальных инструментов.

В практической плоскости можно говорить о том, что полипропиленовые трубы используются практически везде, где есть необходимость обеспечить подачу воды или других жидкостей. Однако для отопительного контура предназначены многослойные изделия.

Во всех других случаях, когда используется теплоноситель с повышенной температурой нагрева, используются полибутеновые или . Слои в синтетических каналах бывают сплошными и перфорированными, т.е. в виде сита, с круглыми отверстиями. Все это сделано только с одной целью, уменьшить влияние на полипропилен высокой температуры, снизить тепловое расширение.

К примеру, сравнив коэффициенты теплового расширения у обычного, однородного материала и у трубы с алюминиевой прослойкой или со стекловолокном.

В первом случае значения теплового расширения будут 0,15%, тогда как у армированных изделий эти показатели составляют всего 0,03%. Между трубами усиленными алюминиевой фольгой и из стеклопластика разница небольшая, всего 5-6%. Так, что хороший и тот, и другой расходный материал.

Единственная разница заключается в том, что при монтаже трубопровода, армированные алюминием изделия надо зачищать. Для этих целей используется шейвер. В противном случае прочного соединения отельных фрагментов труб достичь не удастся. Слой алюминия в местах будущей пайки удаляется на глубину до 1-2 мм.

От чего зависит правильность обустройства отопительной системы

Что за материал труб?

Существует несколько разновидностей, применяются преимущественно для монтажа трубопроводов, полива, дренажа. С их помощью можно обустроить вентиляцию жилых домов, осуществить перенос теплоносителей.

Полипропилен – термопластичный синтетический полимер. Сам по себе материал обладает мягкой структурой, а потому не может подвергаться чрезмерно высокой температуре. При высоком давлении срок эксплуатации сокращается существенно. Но многое зависит от конкретных условий использования.

Трубы из полипропилена чаще всего используют для водоснабжения или водоотведения зданий, частных владений, полива, отопления. Вот основное назначение.

Есть и другие свойства:

Простота монтажа. Легко установить в любом нужном месте, например, частном или многоквартирном доме;
Удобная транспортировка. Они немного весят, их удобно переносить на любые расстояния;
Лёгкая утилизация. Изделия из полимерного сырья легко утилизируются, если это необходимо;
Устойчивость к загрязнениям. Долгое время сохраняют свой изначальный внешний вид, что продлевает срок службы;
Малая теплопроводность. Помогает существенно экономить тепло при переносе горячей воды;
Поглощение шумов. А ещё материал устойчив к коррозии и не требует специальной покраски.

Вот несколько основных свойств изделий из полипропилена

Однако, при всех этих качествах, важно помнить о том, что они не выдерживают работу во время высоких значений давления. Материал быстро портится, теряет первоначальную форму

Полипропиленовые трубы бывают нескольких видов, разделяются по цветам, конструкции, армированию. Зато они обладают устойчивостью к коррозии, безопасны, не имеют конденсата. Есть возможность заменить отдельные повреждённые участки. Сборка производится без использования специального оборудования сварки. Сначала следует изучить маркировку, которая содержит полную техническую информацию о свойствах, условиях эксплуатации конкретного вида.

Маркировка указывается производителем, располагается числовым обозначением. Эти числа означают допустимые технические показания системы. Эффективная, безаварийная работа системы отопления возможна, если правильно подобрана фурнитура, размеры. Данные параметры напрямую влияют на долгий срок службы, сохранность системы отопления или водоснабжения.

Какими преимуществами обладает труба полипропиленовая PN10

Полипропиленовая труба обладает целым рядом преимуществ, привлекающих потребителя. Небольшой вес тонкостенных труб, особенно по сравнению с металлическими, упрощает монтаж и сокращает расходы на транспортировку. Гладкая скользкая внутренняя поверхность трубы полипропиленовой PN10, близкая по своим качествам к самому «скользкому» материалу фторопласту, не дает оседать на ней различным загрязнениям и минеральным частицам, что защищает трубу от зарастания.

Дополнительные положительные качества трубы полипропиленовой PN10:

высокая упругость (снижение чувствительности к гидравлическим воздействиям);

устойчивость к скачкам температуры;

безопасность для здоровья человека;

возможность монтажа одним человеком без помощи услуг дорогостоящих специалистов.

Типы полипропиленовых труб

В данном обзоре мы будем рассматривать PPR-трубы для водоснабжения и отопления, различные тонкостенные, дачные варианты рассматриваться не будут. Все трубы делятся на три основных типа, характеризующих армирующий материал. У разных производителей могут иметься дополнительные слои, однако в целом, основного назначения материала это не меняет.

Данные приведены по продукции «VALTEC», у других производителей цифры могут отличаться.

Первый — полипропилен без армирующего слоя. Применяется в системах холодного водоснабжения, имеет самый высокий коэффициент линейного теплового расширения. И хотя производитель утверждает о соответствии классам эксплуатации по ГОСТ 32415-2013 – 1, 2 (горячее водоснабжение 60°C, 70°C), в целом, неармированные трубы рекомендуется применять только в холодном водоснабжении (мое личное мнение). В холодной воде труба способна гарантированно держать давление в 20 бар, с горячей водой рабочее давление уменьшается — 12 бар для температуры 60 °C и 8 бар для 70 °C. Цифры справедливы для труб с маркировкой PN20 (об этом немного ниже). Данный тип труб зачастую выпускается с более низким рабочим давлением.

Трубы обладают линейным коэффициентом теплового расширения 0,00013/1°C. Это означает, что при увеличении температуры трубы на 1 градус по цельсию, труба длинной 1 м станет длиннее на 0,13 мм. Немного на первый взгляд, однако, если использовать трубу в горячем водоснабжении 70 °C и учесть остывание до 15 °C, на трехметровый отрезок изменение длинны составит уже 21,45 мм. Это одна из причин не использовать данные трубы в ГВС.

Второй — с армирующим слоем из стекловолокна PP-FIBER. Применяется в системах горячего водоснабжения, обладают более низким коэффициентом линейного расширения. Могут обладать маркировкой PN20 и PN25. Эти трубы можно спокойно применять в горячем водоснабжении, вплоть до температуры воды 90 °C, максимально допустимое рабочее давление при такой температуре снижается до 6 бар.

Коэффициент линейного расширения составляет 0,000062/1°C — в два раза меньше, чем у неармированных труб. Несмотря на меньшее расширение, пренебрегать им во время монтажа совсем не стоит.

Третий тип — с армирующим слоем из алюминия PP-ALUX. Применяется в системах горячего водоснабжения и отопления, обладают маркировкой PN25. Эти трубы обладают самым низким коэффициентом теплового расширения и большей стойкостью к давлению при высоких температурах. Допустимо использование с температурой жидкости до 95 °C. Помимо давления и температуры, алюминиевый слой препятствует кислородной диффузии. Диффузия кислорода в трубы — явление, нежелательное для систем отопления. Более подробно данное явление в рамках этой статьи рассматриваться не будет.

Коэффициент линейного расширения 0,000031/1°C — в два раза меньше, чем у стекловолокна и в четыре, чем у неармированного полипропилена. Данные справедливы для сплошного армирования труб алюминием, когда зачистка перед пайкой не требуется.

Смотрите видео об армировании алюминием:

Независимо от типа армирования, все трубы маркируются максимальным рабочим давлением — PN15, PN20, PN25, данное буквено-численое обозначение характеризует стойкость к давлению в барах. Например: маркировка PN20 говорит, что труба может эксплуатироваться при давлении 20 бар. Так же, маркировка косвенно указывает на максимальную температуру эксплуатации, ведь неармированные трубы выше PN20 не встречаются (по крайней мере пока). К слову, встречаются и более низкие значения PN, но их применение рекомендуется в системах без давления.

Более старая система обозначения рабочего давления труб — SDR — это соотношение диаметра к толщине стенок, чем это число меньше, тем толще труба. Самая толстая PN25 эквивалентна SDR6. Если взглянуть на таблицу, то SDR не всегда совпадает с PN. Ориентироваться нужно в первую очередь на PN и по возможности выбирать меньший SDR.

Тип армирования	Класс PN	Соотношение SDR	Рабочее давление	Область применения
PPR 100	PN20	6.0	ХВ-20 бар60 °C-12 бар70 °C-8 бар	Холодное водоснабжение, допускается применение в ГВ с давлением не выше 8(70°C), 12(60°C) бар
PP-FIBER	PN20	7.4	ХВ-20 бар60 °C-13 бар70 °C-10 бар90 °C-6 бар	ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C
PP-FIBER	PN25	7.4	ХВ-25 бар60 °C-14 бар70 °C-11 бар90 °C-9 бар	ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C
PP-ALUX	PN25	6.0	ХВ-25 бар60 °C-14 бар70 °C-11 бар95 °C-9 бар	ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 95 °C

*Данные приведены для труб VALTEC.

Рабочее давление труб

Допустимое рабочее давление полипропиленовых трубы составляет 20-25 бар при температуре не более 20 градусов. Точное давление пишется на самой трубе. Армированные модели отличаются более высоким рабочим напряжением при небольшом утолщении стенки, высокой пропускной способности. Данная особенность делает их универсальными.

По этой таблице можно понять, сколько прослужит ппр труба при определенной температуре и давлении

Оптимальные показатели зависят от степени нагрузки, температурных показателей жидкости, протекающей по стенкам, а также разновидности самого изделия. Так, например, больше всего востребованы трубы, армированные алюминием или стекловолокном.

Однако более надёжными являются трубы со стекловолокном. Данный материал предотвращает возникновение отслойки разнородных элементов. Главными преимуществами становится их долговечность, сохранение функциональности под воздействием вредных окружающих факторов. Алюминиевая же фольга выполняет роль кислородного барьера.

Показатели могут варьироваться в зависимости от особенностей эксплуатации, температурного режима, вида изделия, его маркировки. Также данные значения зависят от отопительного сезона. Всё это влияет на полноценное функционирование.

Как выбирать полипропиленовые трубы

О протечках, свищах и прочих отзывах о полипропилене

На профессиональных строительных форумах рассказывают много страшилок о протечках полипропилена. Апогеем становится видео, где мужик ломает трубы на гребенке, как сухие прутки. Любой начинающий сантехник или домашний мастер сразу открестится от данной технологии. Что тут говорить, опытные мастера приходят в замешательство от подобных аргументов.

Причиной таких дефектов, как ни странно, является экономия на трубах и комплектующих. В настоящее время продается множество продукции от «подвальных» заводов, на которую не найти техописаний

Обратите внимание: если вы решили использовать трубу PP-ALUX например, от малоизвестного производителя, данные в таблице давлений и температур выше совсем необязательно применимы к вашей марке. Никто не освобождает вас от изучения технической документации у конкретного производителя труб

Из этого следует, что многие «сантехники» не утруждают себя изучением характеристик труб. А это может приводить к ошибкам в пайке и монтаже. К слову, несмотря на простоту технологии, выполнят ее нужно с должной аккуратностью, соблюдением температуры пайки и прочих нюансов. Мне приходилось видеть много труб, паяных «шабашниками» — в подавляющем большинстве случаев пайки выполнены с перегревом, труба неправильно подобрана под конкретную задачу.

Мне приходилось демонтировать много пластиковых труб и тех ужастиков, описанных в сети, мне не встречалось. Трубы, после 5-10 летней эксплуатации находились в отличном состоянии, изнутри не наблюдалось трещин или разрушения материала. Чаще всего, местами течи были плохо пропаянные соединения, это при том, что правильно спаянное соединение гораздо более надежное, чем сама труба. Простым языком — мне сложно представить таких «рукожопов» монтажников. Тем не менее таких монтажников очень много — показали технологию, сказали просто — на этом квалификация работника закончена. Отсюда все вытекающие последствия и проблемы, а так же, подпорченная репутация полипропилена.

Так же, своей подпорченной репутацией, полипропилен обязан маркетологам, активно продвигающим на рынок сшитый полиэтилен. К слову, сшитый полиэтилен не так стоек к высоким температурам, как кажется из красивых рассказов. Работа маркетологов заключается в подчеркивании достоинств и замалчивании недостатков своего продукта, и противоположное комментирование продукта конкурента. Все просто, достаточно изучить техническую документацию на оба товара и все встанет на свои места.

Пайку полипропилена мы рассмотрим отдельно, а на данный момент все. И еще раз настоятельно рекомендую тщательно выбирать все материалы для черновой сантехники, остерегаться подделок и основательно подходить к вопросу.

Общие сведения

Разновидности материала

Внимание! Разные виды полипропилена имеют в основе один материал, но их свойства отличаются, а от этого зависит условия эксплуатации

Особенные свойства труб

Создание современного материала рандом – сополимера оказалось прорывом в промышленной области, в сельхоз сфере. Данные трубы используют для строительства труб водоснабжения, отопительных сетей

К основным достоинствам труб относят:

-высокую прочность изделий,
-низкую адгезию,
-материал не выделяет токсичные вещества,
-низкий уровень теплопроводности,
-устойчив к перепадам температурных значений, изменениям давления в сети,
-долговечен,
-легко для транспортировки, установки.

Область применения трубопрокатов

Трубы из полипропилена могут применяться в различных целях. В горячих и холодных водопроводах, в сфере сельского хозяйства, в теплых полах, в отоплении. Изделия используют для строительства промышленных объектов, чтобы передвигать химические жидкости, в компрессионных установках.

Номинальная температура и область применения

Согласно ГОСТ 521343: 2003 различают шесть основных подвидов полипропиленовых изделий, которые различаются номинальной температурой.

От этого отличается их область применения:

1.трубы для горячего трубопровода, выдерживают температуру максиму в 60 градусов.

2.трубы для горячего трубопровода, максимальная температура 70 градусов.

3.в теплых полах с низкими показателями температуры, максимум до 60 градусов.

4.в теплых полах с высокими температурами, в радиаторах с низкими температурами, максимальное значение 70 градусов.

5.радиаторы с высокой температурой обогрева, максимум 90 градусов.

6.в водопроводах холодной воды, обозначают ХВ.

Внимание! Существует таблица значений, в которой указаны зависимость эксплуатационного срока труб рандом – сополимера от температурных параметров и давления

Полипропиленовые трубы: характеристики ППР PN10, ППР PN20, ППР PN25

Предприятия, производящие полипропиленовые трубы, маркируют свою продукцию в соответствии с ее характеристиками. Номинальное давление, на которое рассчитана труба, обозначается буквами PN. Самое низкое давление выдерживают трубы полипропиленовые PN10 и PN20, стенки которых состоят только из полипропилена. На более высокое давление рассчитана труба полипропиленовая PN25, за счет того, что внутри стенки между слоями полипропилена имеет усиление слоем алюминиевой фольги или стекловолокна. Производители других стран в соответствии со своими стандартами выпускают трубы с показателем PN12,5 и PN16.

В соответствии с ГОСТ, трубы полипропиленовые PN10 могут иметь различные наружные диаметры от 20 до 110 мм и выше, поэтому толщина их стенок составляет от 1,9 до 10 мм и более, что сравнительно немного. Именно потому такие трубы называют тонкостенными.

Эти параметры стенки объясняются тем, что труба не рассчитана на большое давление, что в свою очередь ограничивает сферу ее применения. На такую трубу уходит немного материала, а значит, и стоимость ее невелика. Из-за дешевизны этими трубами порой заменяют более дорогие их виды в случаях, когда условия эксплуатации это позволяют. Рабочая температура трубы полипропиленовой PN10 ограничена – не более +40 °С.

У трубы полипропиленовой PN10 толщина стенки меньше, чем у трубы полипропиленовой PN20, однако опытным путем было установлено, что она выдержала давление до 33 бар. Однако для безопасной эксплуатации не следует подвергать трубу ППР PN10 высокому внутреннему давлению, а также использовать ее для горячего водоснабжения. Она хорошо подойдет для подачи холодной воды.

Полипропиленовые трубы – ППР PN 10 (для холодной воды)

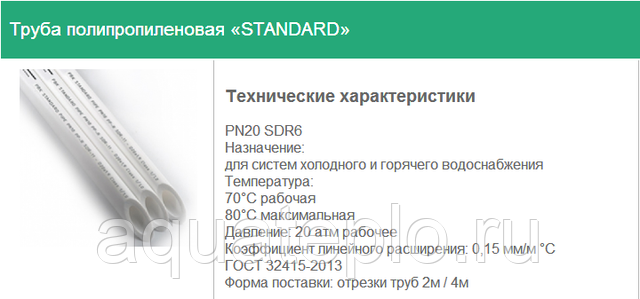

Труба полипропиленовая PN20 имеет достаточно толстые стенки, позволяющие выдержать более высокое внутреннее давление. Максимально допустимым для нее является 65 бар, точка разрыва – 103 бар.

Такие трубы используются для подачи холодной и горячей воды в жилые дома, для подачи воды и сжатого воздуха в различных системах в промышленности. Труба полипропиленовая PN20 может подавать воздух или воду температурой до +65 °С при давлении 10 бар или подавать холодную воду под давлением 20 бар.

Полипропиленовые трубы – PN 20 (для холодной и горячей воды)

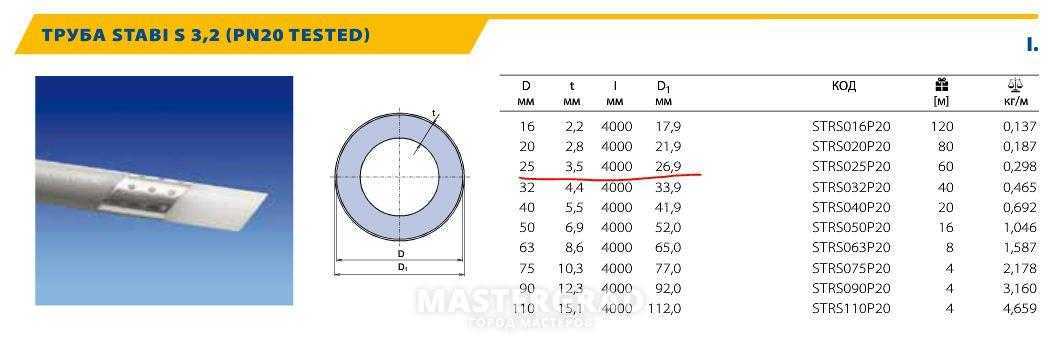

Труба полипропиленовая PN20 – наиболее распространенная на рынке, представлена изделиями с самым разнообразным размером наружного диаметра. Она хорошо справляется с температурами до +80 °С, что позволяет использовать ее как в холодных, так и в горячих системах водоснабжения.

Труба полипропиленовая PN 25 – армированная труба с наибольшей рабочей нагрузкой. Такие возможности объясняются наличием в ее стенке укрепляющего слоя из алюминиевой фольги или стекловолокна. Изделие выдерживает давление до 2,5 МПа. Наружный диаметр составляет от 21 до 77 мм. Эти трубы используются в строительстве систем отопления и горячего водоснабжения.

Что означает аббревиатура, нанесенная на этот вид изделий

Базовая маркировка

Она довольно информативна и соответствует международным стандартам.

Обозначение полипропиленовых труб дает возможность непрофессионалу выбрать нужное изделие, руководствуясь следующими данными:

Название материала, который используется для изготовления труб, где буква В обозначает блокспополимер, Н — гомополимер и R — это рандом сополимер. Далеко не все производители используют именно их, но сочетание РР всегда указывает на то, что труба из полипропилена. Другие же варианты обозначения понятны интуитивно, например, пользующийся особой популярностью рандом сополимер может быть указан так: PP-random, PPRC.
Наружный диаметр трубы и минимальная толщина ее стенки. Указывают ее в миллиметрах, при этом диаметр изделий достаточно разнообразен — от 10 до 1200 мм.

Обозначение основных показателей на трубе

Величина номинального давления. Приводиться в барах и обозначается PN. Этот параметр указывает, при каком уровне этого показателя изделие сможет прослужить 50 лет. Наибольшее распространение получили полипропиленовые трубы, у которых это значение находиться в пределах от 10 до 25.

Очень важно помнить закономерность: чем выше значение номинального давления, тем должна быть толще стенка трубы

Дополнительная информация

В маркировке полипропиленовых труб, помимо вышеуказанных сведений, можно найти следующие важные критерии:

Информация о соответствии изделия техническим регламентам, в том числе и международным.
Производитель продукции — его торговая марка либо знак.
Наличие знака качества, что свидетельствует о том, что продукт соответствует требованиям национального стандарта, а также его название и номер.
Сведения о применяемой технологии и классификация по MRS – признаку (минимальной длительной прочности).
Номер партии, дата выпуска изделия и много другой интересной информации, которые зашифрованы в 15 цифрах, где две последние цифры — это год изготовления.

Как быть со сферами применения?

Есть и другие обозначения. Некоторые из них способны показать, где и как монтировать трубопровод из того или иного материала.

Обычно такое обозначение имеет вид схематичного рисунка. Маркировка армированных полипропиленовых труб не исключение.

Следующим образом выглядит полный перечень сфер применения.

Для систем, обеспечивающих защиту от огня.
В построении судов
Для спортивных сооружений.
Чтобы орошать сельскохозяйственные угодья.
Для применения в инфраструктуре промышленности.
Для отопления, тёплых полов и стен.
В системах водоснабжения.
С отопительными трубопроводами.
Для питьевых водоводов.

Особенно широкое распространение получили полимеры, ставшие неотъемлемой частью нашей жизни. Без них тоже не обходится маркировка, пластиковых труб для водоснабжения.

Особенности выбора изделий для системы отопления в частном доме

Этот важный процесс можно разделить на следующие этапы:

Создание проекта отопления. Его можно сделать и самостоятельно, но только при условии, что имеете достаточный уровень знаний в этой области. В противном случае, разумнее всего обратиться в профильную организацию.

Схема отопления частного дома

Рассчитать необходимый диаметр труб, а также их длину. Чрезмерный диаметр труб уменьшает давление в системе ниже нормативных значений, а это приводит к тому, что отопительные приборы не обеспечивают нужный уровень тепла. Другая крайность – чрезмерно маленький диаметр, что становится причиной шума в помещении и неэффективной работы системы. Следует иметь в виду, что на разных участках системы можно использовать трубы различного диаметра, это экономически целесообразно и очень практично.
Остается только приобрести нужные марки полипропиленовых труб, тщательно изучив их маркировку, и приступать к сборке.

Чтобы система отопления, которую вы хотите установить самостоятельно, работала долго и эффективно, то целесообразно изучить разновидности армированных труб, их особенности и технические характеристики.

Важность маркировки полипропиленовых труб сложно переоценить, поскольку она дает достаточно полную и достоверную информацию об изделии, понятную даже тем, кто не является профессионалом в данной сфере. Разобраться в ней не сложно, нужно только желание и немного времени, чтобы понять некоторые особенности и запомнить основные термины

Выбор труб и организация капельного полива своими руками
Как сделать теплицу из профильных труб своими руками
Как сделать беседку из профильных труб своими руками
Выбор и монтаж запорной арматуры для водопровода
Как провести испытания запорной арматуры трубопровода

Как утеплить водопроводную трубу: варианты утепления
С помощью чего и как спрятать трубы системы отопления
Какой выбрать диаметр трубы для отопления: технология расчета
Паяльник для полипропиленовых труб
5 способов, как соединить чугунную трубу с пластиковой

2013-2017 Все о трубах — Вся информация о трубах на одном сайте. Любое копирование текстов (фрагментов текстов) и изображений этого сайта разрешено только при условии размещения гиперссылки на источник.

Разновидности полипропиленовых труб

На современном рынке в избытке представлено большое количество полипропиленовых труб и фитингов для них. Для прокладки трубопроводов или других сетей используют разные виды полипропиленовых труб. Если требуется провести систему подачи холодной воды, используют полипропиленовые трубы с маркировкой PN 10, изделия с маркировкой PN 16 предназначены для подачи горячей воды и монтажа отопления посредством теплых полов, маркировка PN 20 является универсальной, такие материалы можно использовать как для холодной, так и для горячей воды. Трубы из полипропилена с маркировкой PN 25 имеют повышенные эксплуатационные качества, у них более толстые стенки, обладающие повышенным запасом прочности. Полипропиленовые трубы с маркировкой PN 25 еще называют армированными. Такие материалы не боятся высоких температур, поэтому их с успехом применяют для прокладки горячего водоснабжения или проведения монтажа систем отопления. В данное время налажен выпуск трех видов труб. Выбирая нужные, требуется ориентироваться на то, для каких целей они предназначены. Для каждого из видов разработана своя маркировка:

PPH – такие трубы можно использовать только при монтаже системы вентиляции или прокладке трубопровода холодной воды;

PPB – такие элементы применяют для прокладки систем отопления;
PPR – эти изделия универсальные, их можно использовать абсолютно для любых трубопроводных конструкций.

Сферы применения ППР-труб

Полипропиленовые трубы используются в монтаже систем коммуникации жилых домов, общественных зданий, а также технических и производственных строений:

для подачи питьевой воды,
в холодном водоснабжении,
для подачи горячей воды,
в центральном отопления помещений,
для монтажа теплых полов и стен,
в орошении сельхозугодий,
на промышленных предприятиях,
в системах пожарной безопасности,
в бассейнах и прочих спортивных сооружениях,
в судоходстве и так далее.

В зависимости от диаметра трубы и наличия дополнительных слоев изделия из полипропилена применяются для прокладки как бытового трубопровода, так и магистралей.

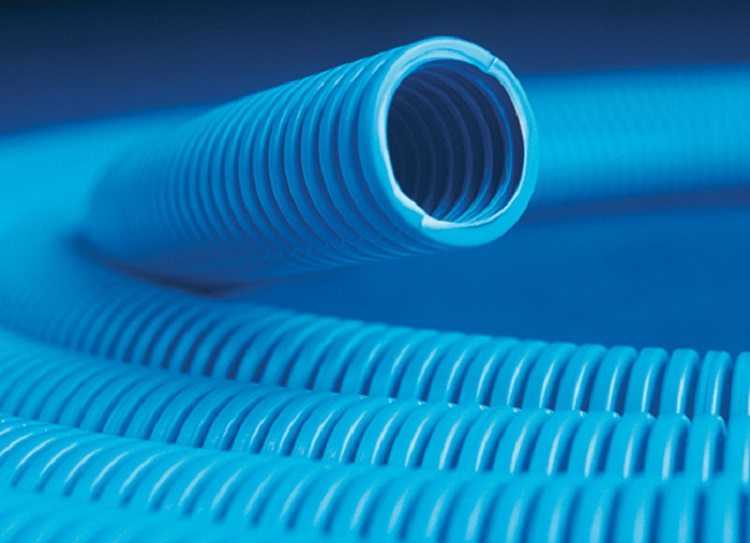

Трубы гофрированные из полипропилена

Такие изделия большого диаметра применяются для строительства систем водоотведения, канализации, отвода дождевых осадков (ливнёвка) и грунтовых вод (дренаж).

Гофрированные трубы из полипропилена применяются в самых разных сферах — малый диаметр востребован для прокладки электросетей

Предполагаемое для полипропиленовой гофрированной трубы максимальное значение температуры постоянных стоков — порядка +60˚С, а кратковременных до +100˚С., что бывает редко. Прокладываются трубопроводы, создаваемые на основе данной продукции, бестраншейной прокладкой и в открытые траншеи, а организация переходов осуществляется при помощи железобетонных колодцев. Причём никаких других конструкций, а также специальной техники для укладки и монтажа гофротруб большого диаметра не требуется.

Современные предприятия в настоящее время освоили выпуск двухслойных гофрированных труб из полипропилена. Из их преимуществ стоит выделить:

высокая кольцевая жёсткость;
химическая и коррозионная стойкость;
противостоят воздействию блуждающих токов. Диэлектрические свойства выгодно отличают данные изделия от металлических аналогов. Ведь те, будучи проложенными поблизости от кабельных трасс, из-за воздействия электрохимической коррозии подвержены ускоренному старению;
высокая пропускная способность;
повышенная устойчивость к гидроабразивному износу;
продолжительный срок эксплуатации.

Где применяется труба полипропиленовая с номинальным давлением PN10, PN20

Эти изделия относятся к группе пластиковых труб. Полипропилен, из которого изготавливается труба, производится полимеризацией с участием катализаторов из металлокомплексных материалов. Предприятия, производящие полипропиленовые трубы, выпускают два основных вида изделий: рассчитанные на давление 10 бар – труба пропиленовая PPRC PN10 (сегодня чаще используется сокращенное обозначение – труба пропиленовая PPR PN10), а также на давление 20 бар – труба полипропиленовая PPRС PN20 (PPR PN20).

Труба пропиленовая PPR PN10 используется в системах с небольшим давлением, поэтому стенки у нее тоньше, а цена, соответственно, ниже. Испытания, однако, показали, что труба пропиленовая PPR PN10 не разрушится при скачкообразном повышении давления до 30 бар. Соединение таких труб друг с другом (сварка или пайка) производится с помощью полипропиленовых фитингов специальным аппаратом.

Процесс несложный, но требует четкого соблюдения технологии. Аппарат нагревается до температуры около +300 °С, труба и фитинг вставляются в разогревшиеся на аппарате металлические оправки и размягчаются. Затем разогретые детали быстро соединяются, и через несколько секунд, необходимых на остывание соединения, получается ровный и надежный шов, который по своей прочности ничем не уступает монолитной пропиленовой конструкции.

Полипропиленовые трубы ППР PN10 имеют тонкие стенки, которые при нагревании будут прогибаться, поэтому их не применяют при организации горячего водоснабжения. Для этого используют преимущественно армированные трубы, которые способны выдерживать более высокие температуры.

Полипропиленовые трубы имеют одно свойство, которое делает их незаменимыми на территориях с холодным климатом: при аварийном замораживании находящейся внутри воды они не лопаются, а при ликвидации возникшей ситуации возобновляют свою функцию без дополнительных восстановительных мероприятий. Именно поэтому такие трубы особенно удобно эксплуатировать в местах, где возможны аварии.

Виды полимерных труб, используемых в бытовых сантехнических системах

Применение полимерных труб для сантехники допускают СНиП 2.04.01−85* «Внутренний водопровод и канализация зданий», узаконившие в п.10.1* раздела 10 «Трубопроводы и арматура» использование для внутренних трубопроводов холодной и горячей воды всех сетей водоснабжения труб и фасонных изделий из различных пластмассовых материалов, в том числе:

Полиэтилена;

Полипропилена;

Поливинилхлорида;
Полибутилена;
Металлополимеров и стеклопластика.

ГОСТ Р 52134—2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления» в таблице 26 устанавливает классы эксплуатации полимерных труб:

Класс 1 — для горячего водоснабжения (рабочая температура 60 0 Ц);
Класс 2− для горячего водоснабжения с рабочей температурой 70 0 Ц;
Класс 3 — для низкотемпературного напольного отопления с температурой 60 0 Ц;
Класс 4 — для высокотемпературного напольного и низкотемпературного радиаторного отопления с температурой 70 0 Ц;
Класс 5 — для высокотемпературного радиаторного отопления с температурой 90 0 Ц;
Класс ХВ — холодное водоснабжение.

Область применения пластиковых труб зависит от технических характеристик материалов изготовления. Наиболее популярными среди пользователей бытовой сантехники являются:

Трубы из полиэтилена низкого (ПНД) и высокого (ПВД) дваления;
Трубы из полипропилена модификации, получившей название «рандом сополимер», обозначаемой PPRC или PPR.
