Устройство, принцип работы и виды газовых счетчиков: мембранный, ротационный, барабанный, тахометрический, ультразвуковой, турбинный

Плюсы и минусы

Газовые счетчики с термокорректором обладают широким перечнем достоинств:

стоимость газа в период с октябрь по апрель (отопительный сезон) уменьшается примерно на 15%;
отсутствие необходимости учета коэффициента коррекции снижает вероятность возникновения путаницы с расчетами на льготных условиях;
необходимость проверки счетчика реже, максимум 1 раз в 10 лет;
устройства с термокорректором и без дополнительного устройства обладают практически аналогичными размерами, поэтому нет необходимости в выполнении работ по подготовке места под монтаж;
включение приборов автономного отопления один раз в год обеспечивает экономию до 15 куб.м., т.е. коррекция производится в пользу потребителя;
отсутствует необходимость монтажа утепленного защитного короба или кожуха, т.к. даже при отрицательных температурах окружающей среды прибор демонстрирует точность показаний;
достаточно защитить прибор от осадков, высокой влажности и ветра, что позволяет сэкономить на материалах и работах, достоинством является меньшее количество ограничений при выборе места установки;
экономия на меркаптанах составляет 1-3%;
подключение нескольких разрозненных потребителей способствует сглаживанию эффекта подсоса, среднегодовая экономия достигает 15%;
возможность установки в качестве как основного, так и дополнительного прибора учета, необходима только отметка в акте установки.

Счетчик газа бытовой Бетар СГБМ-4ТК с термокорректором обладает целой гаммой достоинств, но основным является возможность сэкономить. Фото AliExpress

Кроме этого, установка термокорректора обеспечивает прибору учета некоторые достоинства:

учитывает некачественные смеси, что способствует экономии при отключениях и при подаче некачественного газа;
нивелирует погрешность вычислений в 1-3% при воздействии на счетчик воздушных потоков;
не влияет на продолжительность срока эксплуатации;
термокорректор, поставляемый отдельно, возможно установить на любой прибор независимо от вида, габаритов и конструктивных особенностей;
сглаживает эффект оттепели при образовании наледи.

Кроме этого, возможно привести конкретные показатели экономии:

Расход газа, куб.м/ч.	Время, сек.	Экономия за 9 месяцев, руб.
0.10803	120	69.984
0.21891	100	48.988
0.5888	100	39.657
1.0273	100	55.987
2.321	100	1071.922
3.3483	100	2772.533
10.125	100	4904.712
15.64	100	7512.782

На графике видно, какие показания будут у счетчиков при наличии приведения к стандартным условиям и без них.

Но счетчики с термокорректором обладают и достаточным перечнем недостатков:

стоимость приборов учета в 1,5-2 раза выше, при анализе цен на электронные приборы разница достигает 300%;
низкое потребление или полное отключение потребителей на старых мембранных и ротационных приборах создает так называемый эффект подсоса, регистрируется как поток топлива с низкой плотностью, что «обеспечивает» дополнительные 3-5 куб.м. газа в месяц;
при температурах ниже -20 градусов и высокой влажности электронные приборы демонстрируют невысокую эффективность, погрешность возникает не из-за изменения плотности потока, а из-за сбоев датчика;
выключение устройств автономного отопления способствует снижению плотности потока не в пользу потребителя, показатели некритичные, если отключение производится не чаще раза в год;
мембранные счетчики издают слабый писк, поэтому людям с проблемами сердца и центральной нервной системы необходимо ограничить нахождение вблизи приборов до 1-2 минуты в сутки;
приборы не обеспечивают выгоду в теплом и жарком климате;
в объемных счетчиках при снижении плотности и повышении температуры окружающей среды потока возможен двойной учет.

Устройство и принцип работы

Принцип работы любого газового счетчика зависит от устройства и способа измерения:

Мембранный расходомер разделен на 2 или больше камеры. Каждая подключена к клапанному механизму, а к валу последнего присоединен счетчик.
Ротационный устроен аналогично. Здесь механическую энергию создают вращающиеся роторы.
в турбинном рабочим телом выступает турбина.

Схема счетчика

Общая схема следующая:

Рабочее тело или механизм, помещенный в поток газа, совершает какую-либо механическую работу: вращается ротор, заполняются камеры.
Механическая работа фиксируется каким-либо образом: счетчик регистрирует число оборотов, камеры измеряют объем газа, энергия вращения преобразуется в электрические сигналы.
Датчики передают данные на измерительное устройство. Последнее обычно помещают на трубу.

Конструкция может включать дополнительные приспособления. Например, температурный компенсатор позволяет избежать погрешности при повышении температуры.

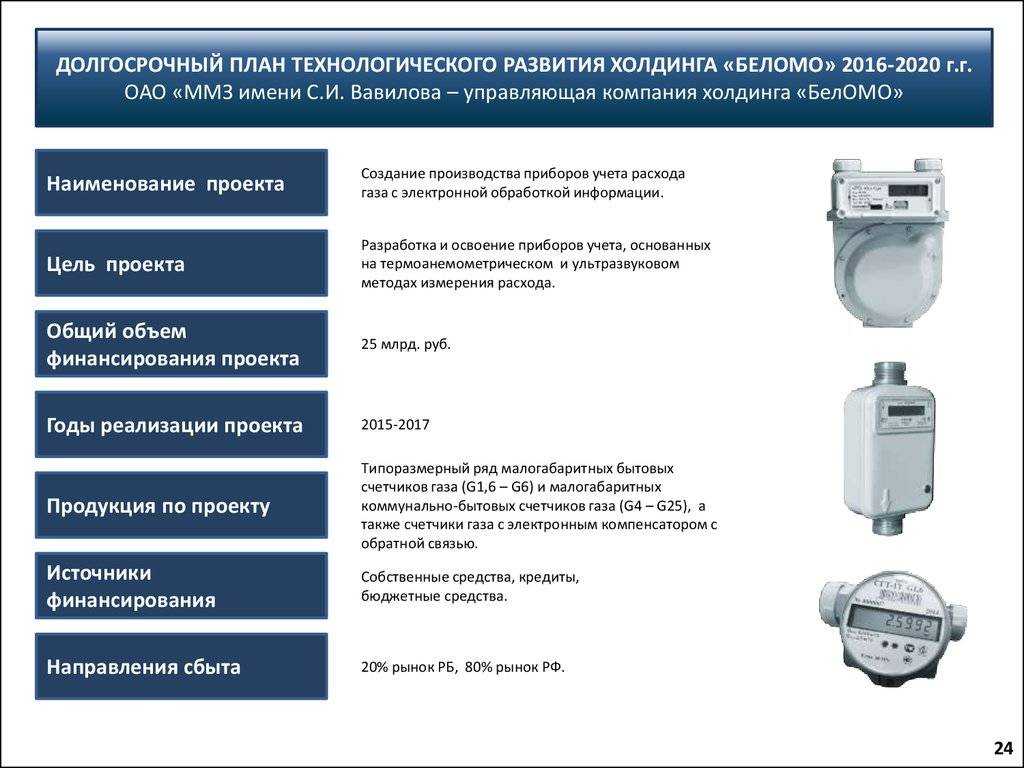

Принцип работы электронного газового счетчика

Электронные ГС показывают высокую точность измерений

«Умные» газовые счетчики оснащены электронными измерительными модулями. Приборы полностью автоматизированы и обычно независимы от электричества. Работу электроники обеспечивает аккумуляторная батарея.

Электронный модуль дает некоторые преимущества:

Большая точность измерения – перевод механической энергии в электрическую выполняются быстрее и точнее, сенсорные датчики позволяют учитывать изменения в давлении при разной температуре газа и прочее.
Счетчики оборудуются ЖК-дисплеями. Они удобнее и передают пользователю больше информации.
У модулей есть память. Прибор позволяет регистрировать текущие показатели и сравнивать все измерения в течение длительного времени.
Точность настройки – измерительные модули буквально «подгоняют» под показатели подаваемого газа.
Электроника нуждается в большей защите. Но в результате весь прибор оказывается более долговечным.

Модели могут включать опции: запорный клапан, срабатывающий при утечке газа, механизм считывания смарт-карты, позволяющий сразу же оплатить голубое топливо.

Маркировка счетчиков

Впрочем, определить возможный объем потребления того или иного счетчика совсем несложно. Вся информация по его эксплуатации должна быть указана в техническом паспорте на прибор. Каждый тип счетчика имеет свою маркировку, которая и указывает на пропускную способность того или иного вида счетчика. Например, G 1,6 – маркировка, которая указывает на то, что такой счетчик способен пропустить через себя от 0,016 до 2,5 куба газа, G 2,5 – маркировка счетчика, с пропускной возможностью от 0,025 до 4 м 3 газа.

Проще говоря, если у вас нет времени рассчитывать точный расход газа в своем жилище, то просто учтите, что счетчик с маркировкой G 1,6 подойдет для квартиры, где работает только плитка с четырьмя конфорками. Лучшим вариантом будет счетчик маркировки G 2,5, он легко справится с объемами потребляемого газа, если в жилище две плиты или имеется газовая колонка.

На что еще следует обращать внимание при выборе счетчиков? Счетчики газа имеют различные направления газового потока. Есть модели, рассчитанные на поток справа налево, и, наоборот, слева направо. Учитывайте этот нюанс, ведь если направление будет выбрано неправильно, то счетчики газа установить будет просто невозможно

Учитывайте этот нюанс, ведь если направление будет выбрано неправильно, то счетчики газа установить будет просто невозможно.

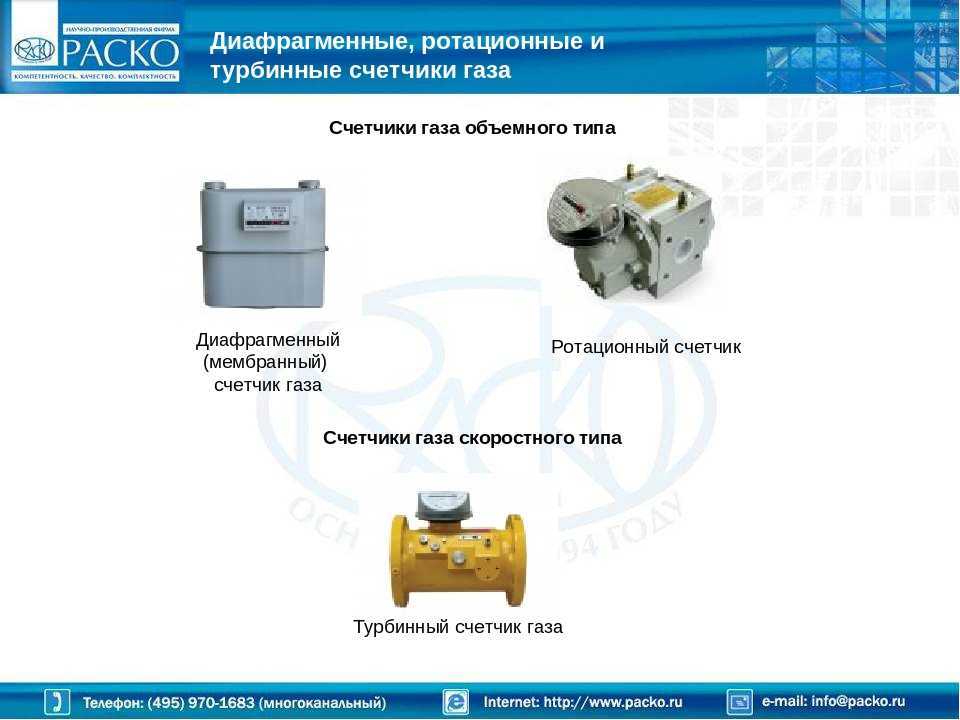

Разновидности газовых счетчиков

Газовый счетчик измеряет расход газа. Прибор встраивают в газовый контур, через который в жилище подается энергоноситель. В частном доме или предприятии аппарат монтируют на улице – в специальном шкафу под навесом. В многоквартирном доме расходомер устанавливают прямо в помещении.

Устройство счетчика газа зависит от множества фактов: механизмы измерения регистрации, питание, назначение, пропускная способность. Основными считают 2 категории:

Механические – газ сквозь трубу протекает с определенной скоростью, зависящей от давления. Поток его приводит в действие механизм передачи на счетное устройство.
Электронные – датчики определяют объем перемещаемого газа и посылают соответствующие импульсы. Количество импульсов регистрируется и пересчитывается в показатели расходомера. Электронные модели оборудуются ЖК-дисплеем.

У каждого вида есть свои достоинства и недостатки. Механические модели проще в обслуживании, независимы от электричества. Электронные точнее и дольше служат.

По конструкции учетные средства разделяют на 5 групп.

Мембранные

Диафрагменный или мембранный расходомер чаще всего встречается в быту. Прибор прост в обслуживании, рассчитан на измерение малых и средних объемов газа.

Достоинства мембранного обустройства:

срок работы более 20 лет – это важно, так как замена отработанного счетчика производится за счет потребителя, большой межпроверочный интервал – 10 лет, может работать с недостаточно очищенным метаном, низкая цена. Недостатки:

Недостатки:

большие размеры – на тесной кухне сложно найти ему место,
прибор шумит, и чем больше расход, тем сильнее издаваемый шум.

Конструкция сложная, но надежная. Несколько чувствительных мембран связаны с системой каналов и клапанов. Когда газ поступает в счетчик, он заполняет первую камеру, после чего открывается клапан и пропускает газ во вторую. Цикл постоянно повторяется, пока по трубе идет газ. Поскольку объем камеры известен, несложно пересчитать число открываний в объем пропущенного через счетчик газа. Управляются клапаны путем передачи усилия через кривошипно-рычажный механизм.

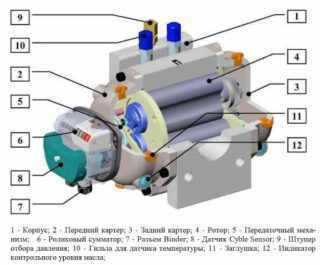

Ротационные

Ротационный счетчик

Разновидность механических моделей. Используются в быту, в котельных, на небольших и средних предприятиях. Не зависят от электричества, надежны, легко переносят кратковременные нагрузки.

Принцип работы следующий: в корпусе вращается 2 восьмеркообразных ротора, обкатываясь боковыми поверхностями. Первый связан с передаточным механизмом, второй – со счетным. Вращаются роторы благодаря разнице в давлении газа, возникающей при поступлении через входной патрубок и выходе через выходной.

Точность измерения зависит от легкости хода роторов. При осмотре счетчика этот параметр тщательно оценивают.

Турбинные

Схема турбинного счетчика

Более сложны по конструкции и включают турбину с опорами вращения, струйный выпрямитель и насосный узел. Последний обслуживает подшипники вращения. В зависимости от величины давления турбина вращается с разной скоростью. Число оборотов фиксирует счетный механизм.

Механический прибор можно автоматизировать. В этом случае контроль за учетом выполняет вычислительное устройство.

Турбинный счетчик надежен, прост в обслуживании, при работе создает небольшой шум. Используется на предприятиях. Недостаток: точность измерения зависит от стабильности и непрерывности потока. В пульсирующем режиме погрешность измерений заметно возрастает.

Барабанные

Барабанный ГС

Такой счетчик работает по принципу вытеснения. В затворной жидкости – воде, масле – под действием давления вращается барабан. При этом заполняются и опорожняются 4 измерительные камеры. Объем газа в этом случае измеряется непосредственно. Тщательная калибровка камер обеспечивает очень высокую точность измерения.

Приборы используют в местах, где более всего важна высокая точность: в заводских лабораториях, в институтах.

Вихревые

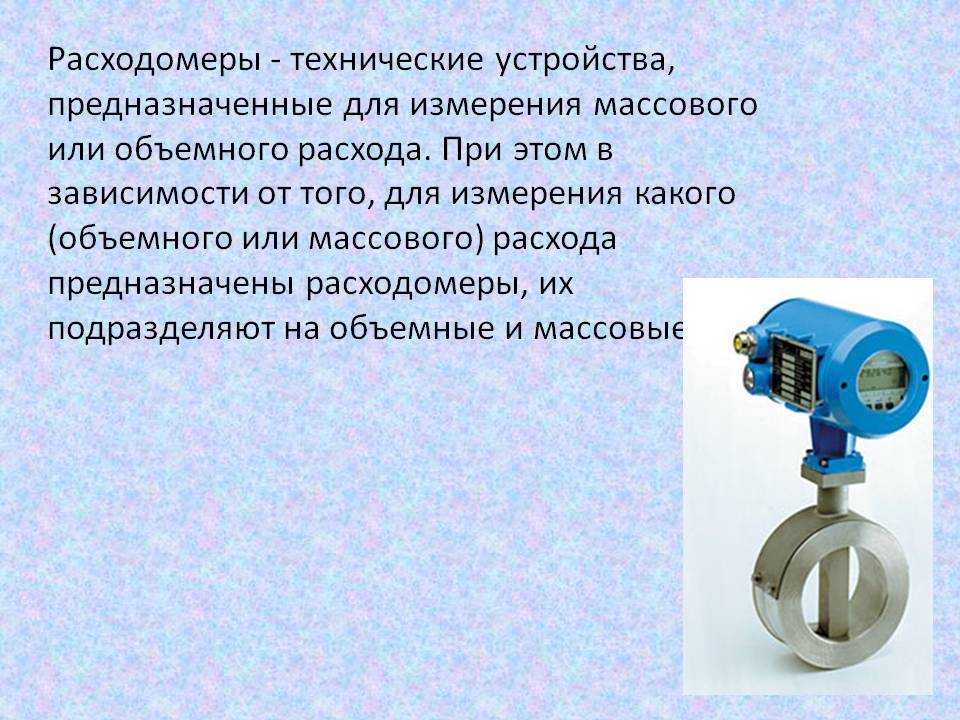

Вихревой расходомер

Базируются на создании вихревого движения в потоке газа, пара или жидкости. В трубе, по которой подается газ, устанавливают тело обтекания трапециевидной формы и датчики, фиксирующие величину появляющихся завихрений. Парность датчиков обеспечивает более высокую точность измерения и нечувствительность к вибрационным и акустическим помехам.

Вихревые газовые счетчики предназначены для работы в трубах с диаметром от 50 до 500 мм при давлении до 30 МПа и температура от -60 до +500 С.

Виды счетчиков газа

Газовый счетчик представлен разными типами (роторный, мембранно-диафрагменный, вихревой и барабанный) и типоразмерами, зависящими от его пропускной способности. Типоразмер бытового счетчика зависит от количества и вида газового оборудования в доме:

Мембранные, которые иногда называют камерные или же диафрагменные.

Данный прибор учета состоит из корпуса, крышки, измерительного механизма, счетного механизма, кривошипного-рычажного механизма и газораспределительного устройства.

Принцип работы данного счетчика основан на том, что газ разделяется подвижными частями устройства на доли от общего объема и потом циклическим образом суммируется.

В турбинном газовом счетчике объем потребляемого газа рассчитывается исходя из количества оборотов турбины, вызываемых поступающим газом.

Счетный механизм находится вне газовой полости и учитывает число оборотов, проходящее через понижающий редуктор и газонепроницаемую магнитную муфту. В рабочих условиях прибор учитывает суммарный объем газа по нарастающей.

Прибор четко фиксирует скорость потока газа и при попытке внешнего несанкционированного вмешательства Контакты просто замкнутся, и счетчик не будет работать.

Турбинный газовый счетчик выглядит как отрезок трубы с фланцами, на котором в проточной части установлен выпрямитель и узел турбины. На корпусе прибора также устанавливается масляный узел, который необходим для смазки подшипников механизмов турбины. Также не корпусе турбины могут быть установлены датчики температуры, давления и импульсов.

Турбинные приборы учета разделяются на три вида, отличающиеся между собой различной степенью автоматизации и обработки информации:

Для раздельных измерений параметров
Для полуавтоматических измерений параметров
Для полностью автоматических измерений всех параметров
В зависимости от бюджета и желаемого результата, можно выбрать именно тот газовый прибор учета, который подойдет именно в данной ситуации.

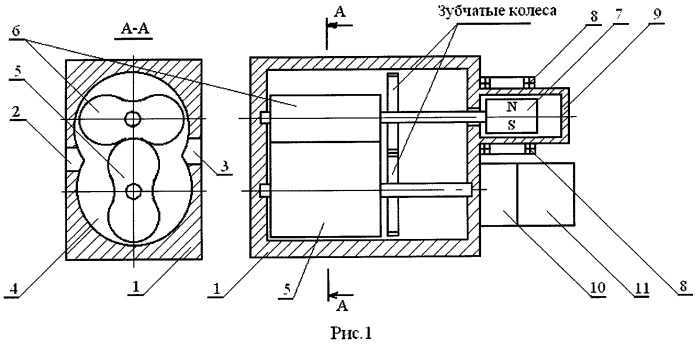

Ротационные приборы учета

Видов приборов учета газа становится все больше и появление на рынке ротационных счетчиков, как оптимальных приборов учета для объемов газа в коммунальной сфере.

Он обладает большой пропускной способностью и имеет большой диапазон различных измерений. При таких характеристиках удивляет небольшой размер устройства. Ротационный газовый счетчик не нуждается в электроэнергии, известен своей долговечностью и возможностью дополнительного контроля исправности работы по перепадам давления газа в трубе. При этом данный прибор учета не чувствителен к кратковременным перегрузкам.

Газ, поступающий в корпус роторного счетчика вращает два восьмеркообразных одинаковых по размеру ротора. Входными и выходными частями прибора служат патрубки, вращающиеся роторы постоянно смазываются маслом, для обеспечения точной бесперебойной работы. Благодаря снижению трения и минимизации утечек газа прибор максимально точно показывает все данные

Поэтому балансировке и обработке роторов уделяется особое внимание

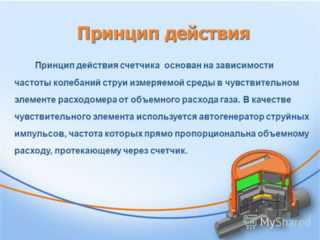

Вихревые счетчики газа

Этот прибор учета считается наиболее точным, так как показания не зависят от давления и температуры. Правда при малой скорости потока газа и необходимости работать в агрессивной среде эти счетчики не рекомендуются, так как увеличивается погрешность измерений.

Работа прибора основана на зависимости расхода частоты колебаний давления, которое возникает в процессе образования вихрей.

Конструкцией прибора предусмотрена усеченная призма, которую обтекает поток газа. За призмой находится высокочувствительный элемент, улавливающий вихри.

Жидкостные приборы учета газа.

Не менее точнее вихревых являются жидкостные приборы учета газа. Считается, что их показания даже лучше вихревых. Но минусом для клиентов является как сложность самой конструкции прибора, так и трудности в обслуживании.

Чаще всего такие устройства можно встретить в лабораториях, где их используют на профессиональном уровне.

Принцип работы прибора заключается в учете скорости выталкивания газа в определенных порциях из определенной жидкости. Чаще всего процесс происходит на основе дистиллированной воды.

Важные параметры учёта

Технические характеристики приборов учёта в принципе одинаковы, но есть показатели, которые требуются конкретно для вашего дома. Знание характеристик подскажет, какой прибор лучший для вас

Параметры учета следующие:

Первым из них является пропускная способность. Как взаимосвязана марка счётчика и данная характеристика? Маркировка G1,6 означает пропускную способность 2,5 м³ газа в час. В стандартный частный дом или квартиру требуется показатель G4, означающий пропускную способность в 6 м³. Если дом большой, с котельной, если количество потребителей от газового котла велико – нужен счётчик маркировки G16, пропускающий 25 м³ газа.

Мастер поможет определить необходимые параметры пропускной способности, а также даст профессиональные советы по выбору прибора требуемого коэффициента полезного действия.

Важным техническим показателем является межпроверочный интервал. Стандартный срок такого интервала – 12 лет! Элемент питания, поддерживающий работу электронного табло, вмонтирован в корпус прибора. Монтаж не предполагает проведение сварочных работ. Эстетически прибор привлекателен, не превышает приемлемого размера для установки на кухне.

О размере резьбового соединения забывать нельзя. Резьба должна быть такой же, как размер трубы, которая должна подать газ, и на которую и устанавливают счётчик. Для частного дома требуется диаметр 1/2“, 3/4“.

Нужно обращать и учитывать габариты расстояния между осями резьбовых соединений, этот показатель так же важен при выборе прибора под конкретные условия установки. Этот интервал в счётчиках с максимальной пропускной способностью составляет 220 мм.

Необходимо учитывать направленность потока газа, оно может быть правым и левым.

Не менее важен температурный диапазон прибора как технический параметр. При диапазоне t° от +40 до -40 дополнительно приобретается термокомпенсатор. Это условие актуально при установке счётчика на улице, где обустраивается короб, защищающий от влияния окружающей среды.

Каждый счётчик проходит обязательную поверку в специализированном госучреждении. Срок поверок устанавливается изготовителем.

Рекомендация специалиста: покупая счетчик, внимательно посмотрите на то, когда он изготовлен. Срок счётчика определяют по дате его изготовления. Срок покупки значения не имеет.

Как выбрать газовый счетчик?

Главная рекомендация относительно целесообразности покупки того или иного прибора должна исходить от представителей газовой компании, обслуживающей дом. Причины — их осведомленность об особенностях состояния газового контура, о качестве топлива, ремонтопригодности конкретного участка

Если говорить о том, на что обращают внимание владельцы квартир или домов, то в этом случае учитывают несколько факторов

Пропускная способность

Это главный вопрос, интересующий потребителей, так как чем больше срок эксплуатации прибора, тем дольше его можно использовать. Максимальный объем газа можно найти в паспорте устройства. Чтобы вычислить пропускную способность изделия, сначала суммируют потребление газовых приборов, имеющихся в жилье. Все данные легко найти в паспорте (плиты, колонки и т. д.). Потом к полученному результату добавляют как минимум 10%. Для бытовых нужд достаточно приборов, имеющих пропускную способность 1,6-6 м3.

Для одного потребителя (плиты) необходим газовый счетчик, имеющий максимальную пропускную способность 2,5-4 м3/ч (G-1.6, G-2 на табло).
Когда максимальный расход газа составляет 4-6 м3/ч, оптимален счетчик, имеющий обозначение G-2 или G-4.
Большой почасовой расход (6-16 м3) уже требует более серьезных приборов — от G-4 до G-10.

Для небольших котельных приобретают расходомеры, способные пропускать 10-40 м3/ч. Для примышленных предприятий выбирают максимально производительное оборудование — счетчики, предназначенные для работы с большим объемом газа: например, более 40 м3.

Условия эксплуатации

Для некоторых приборов крайне важно наличие термокомпенсатора (второе название — термокорректор). Этот элемент стабилизирует показания счетчика, если температура топлива отличается от нормы, составляющей 20°

Такие газовые расходомеры оптимальны для частных домов, если они будут располагаться на улице.

В холодный сезон газ в объеме сильно теряет, поэтому убытки несет поставщик. Жарким летом ситуация противоположная: из-за значительного расширения топлива «в накладе», наоборот, остается потребитель. О наличии термокомпенсатора свидетельствует литера «T» в названии модели.

Особенности конструкции

Широкий ассортимент подобных изделий дает возможность выбора лево- или правосторонних счетчиков. Направление подачи смеси — второй фактор, который учитывают. Совпадение диаметров соединительного патрубка и трубы — еще одно обязательное условие.

Для монтажа в квартирах диаметр резьбового соединения составляет ½ дюйма, для установки в частном доме ассортимент шире: подойдут ½ дюйма, ¾ или 1 дюйм. Для промышленных объектов используют трубы и фланцы большего диаметра.

Дата производства

На эти цифры лучше обращать внимание всегда. Такие приборы-счетчики, в отличие от других изделий, имеют особенность

Их срок эксплуатации начинается не после установки, его отсчет ведется с даты изготовления. Эти данные также можно найти в паспорте изделия.

Основные требования к монтажу

Несмотря на то что газовые счетчики в частный дом устанавливаются не самим потребителем, необходимо ознакомиться с основными требованиями к монтажу. И помимо указанных выше правил, существуют и другие.

После завершения монтажа прибора учета, его в обязательном порядке необходимо опломбировать.
Важно, чтобы схема газового счетчика не только соответствовала месту установки, но и была согласована экспертами газовой службы.
Устанавливаемое оборудование должно быть сертифицировано.
При проведении сварочных работ должна быть отключена подача газа в квартире.
Монтажные работы проводятся только аттестованными специалистами.
Работы должны производиться с соблюдением техники безопасности.

Критерии выбора газового прибора учета

Как выбрать бытовые счетчики газа для квартиры? Для этого стоит обратить внимание на его основные характеристики, которые учитывают при покупке оборудования:

Пропускная способность камеры определяет использование оборудование при максимальных нагрузках и одновременном включении.
Надежность и точность, согласно техническим характеристикам завода — изготовителя, безопасность в эксплуатации.
Габариты устройства и расположение согласно чертежам проекта, относительно внешнего вида интерьера помещения, относительная компактность.
Стоимость узла учета по отношению к окупаемости в процессе экономии потребления газового топлива, приемлемая цена покупки.
Частота государственной поверки прибора учета.
Наличие шума при работе устройства с нагрузкой.

Рассчитывая максимальное потребление газа, при выборе счетчика, учитывают все параметры работы приборов. Кухонная плита с одновременно включенными конфорками потребляет до 1 м3/час, а водонагреватель — 1,5 м3/час. Расход топлива отопительным котлом зависит от заданной мощности производителем.

Для квартиры

Электронные и ротационные устройства выбирают, если в помещении установлены только газовая печь или проточный водонагреватель. При существующей собственной системы обогрева помещения используют устройство с объемными камерами, подойдут так же и электронный и ротационный.

Измерительное оборудование без температурного корректора используются в помещениях, где отсутствуют низкие температуры в зимний период.

При выборе типа устройства учитывают количество потребителей, просчитывая расход газа, расположение прибора, его надежность и наличие термо корректора при установке счетного механизма на улице с учетом погрешностей прибора в морозы. Для эксплуатации на улице используются ротационные и объемные счетчики, реже — электронные. Помещают механизм в защитный корпус, предохраняющий прибор от атмосферных осадков. Существование защиты от низких температур увеличивает стоимость почти в 2 раза.

Принцип работы газового счетчика

В качестве измеряемой среды может выступать природный газ, бутан, пропан и другие неагрессивные газы. В большинстве приборов расход газа измеряется в м³/ч. Издержки на приобретение аппарата и его установку окупаются в среднем за год. В данной статье рассмотрены разновидности и принцип работы газового счетчика.

Газовый счетчик может быть установлен в любом помещении газифицируемого здания, где имеется система вентиляции. Нежелательными местами для монтажа являются ниши и другие участки с затрудненным поступлением свежего воздуха. Еще одно требование к месту установки – удаленность от зон с активным выделением тепла и влаги. Разрешается устанавливать прибор вне здания, но только под навесом или в специальном шкафу, защищенном от внешних воздействий.

Какие бывают газовые счетчики

Мембранные (диафрагменные, камерные) счетчики. С помощью различных преобразователей разделяют газ на части объема и осуществляют циклическое суммирование. Имеют простую конструкцию и невысокую стоимость. Достаточно точно считают, но не переносят перегрузок.
Ротационные счетчики. В качестве преобразователей используются восьмиобразные роторы. Отличаются более высокой стоимостью, скромными размерами и весом. Способны пропускать значительные объемы газа и выдерживать существенные нагрузки. Достаточно долговечны, поскольку в конструкции используются дорогостоящие материалы.
Турбинные счетчики. Потоки газа вращают турбину, число оборотов которой соответствует объему прошедшего газа. Турбинные счетчики могут оснащаться специальными модемами, передающими показания на электронные серверы проверяющих служб.
Вихревые счетчики. Подсчитывают периодичность вихрей, возникающих вследствие обтекания потоками газа, частота которых пропорциональна скорости потока. Для детектирования используются пьезоэлектрические и термоанемометрические датчики. Такие счетчики способны учитывать высокие максимальные расходы с высоким пределом измерения. Они слабо чувствительны к уровню загрязнения газа, однако требуют внешнего электропитания.

По пропускной способности газовые счетчики могут быть бытовыми, коммунально-бытовыми и промышленными. Бытовые приборы устанавливают в домах, квартирах и офисах, где пропускная способность составляет 1-6 м³/ч. Обычно это мембранные счетчики, реже устройства ротационного типа.

Аппараты для коммунально-бытовых целей (небольшие котельные, учет потребления газа технологическими установками и др.) должны иметь пропускную способность 10-40 м³/ч. Обычно это крупные приборы мембранного или ротационного типа.

Газовые счетчики промышленного назначения должны быть рассчитаны на пропускную способность более 40 м³/ч. Они предназначены для учета потребления газа крупными потребителями, устанавливаются на узлах газораспределительных сетей. Обычно это ротационные, турбинные или вихревые приборы.

Как работает газовый счетчик

Рассмотрим принцип работы газового счетчика на примере прибора диафрагменного типа. Обычно такой счетчик включает помещенный в герметичный корпус измерительный механизм и отсчетное устройство.

Учет объема поступающего газа основывается на отборе его механической энергии. При перемещении диафрагм газ поочередно вытесняется из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное и передает его отсчетному устройству через специальную муфту.

В конструкции счетчика также предусмотрен биметаллический температурный компенсатор, который корректирует показания в случае колебания температуры газа. Если температура газовой среды отличается от нормы, он изменяет объемы измерительных камер, что позволяет привести объем потребленного газа к обычным условиям.

Что необходимо знать перед установкой

В Закон “Об энергосбережении…” от 2009 года были внесены поправки, и обязательную установку ГС отменили. Оставили для тех, кто использует газ и на отопление дома, при этом расходуя более двух кубов в час.

Правила установки газового счётчика в частном доме предполагают подачу заявления в газоснабжающую организацию, с паспортом, документом, подтверждающим право собственности. Если ГС уже есть, тогда и тех. документацию на него.

Но лучше предварительно созвониться с газовой службой по поводу необходимых документов.

Хозяин-заказчик решает месторасположение счётчика – наружное или внутреннее. И с учётом его мнения и обязательных условий приехавшие специалисты от газовой службы определяют место для ГС. Обращаться лучше к специалистам, которые будут потом обслуживать. Раз закон позволяет одновременно исполнять и принимать, то надо этим пользоваться.

По договору пользователь обязан сообщать газовой компании об обнаруженных неисправностях: корпуса ГС, пломбы, сомнениях в правильной работе. Месяц отводится газовикам на устранение неисправностей и полгода – на очередную проверку ГС.

Совсем другое – поверка газового счетчика в частном доме. Для каждого вида счётчиков изготовителем установлена в паспорте ГС периодичность поверок, для чего счётчик демонтируется специалистами и далее доставляется пользователем в метрологию.

Надо знать дату изготовления. От неё отсчитывается срок следующей поверки. Проставляется в паспорте. Не стоит брать залежалый ГС.

При покупке счётчика надо уточнить у специалистов-установщиков: какая модификация нужна – право- или левосторонняя. На большинстве приборов направление потока (вправо или влево) указывается стрелкой.

Порядок действий и особенности монтажа

Установка газового счетчика в частном доме включает в себя:

выбор и покупку ГС;
платный заказ ТУ;
платный заказ Проекта на установку;
платные монтажные работы.

Обязательны требования СНиП 42-01-2002 и СП 42-101-2003. Для ГС внутри помещения:

выбранное место должно обеспечить монтаж, обслуживание и ремонт;
по расстояниям: не ниже полутора метров над полом, в 3-5 сантиметрах от стены и не ближе метра от потребляющего прибора;
возможно размещение в смежном помещении с дверью;
помещение хорошо вентилируемое.

Для ГС вне помещения: обеспечить защиту от солнца и дождя. Дополнительные расходы на сооружение короба для ГС или хотя бы навеса, прокладку труб и на обеспечение более мягкого температурного режима вполне окупаются возможностью приобретения дешёвых и надёжных мембранных счётчиков, которые довольно шумные для жилого помещения, а также экономией пространства в доме.

Далее работа ГС проверяется инженерами на стабильность, наличие помех ходу газа, его утечку. И фиксируются показания ГС.

Составляется Акт выполненных работ, один из экземпляров которого получает заказчик, вместе с квитанцией о произведённой им оплате.

И последний шаг перед заключением договора поставщика с заказчиком – пломбировка. Специалист поставщика газа проверяет соответствие установленного ГС проекту, ставит пломбу и тоже составляет акт.

Срок эксплуатации

Срок эксплуатации газового счетчика в частном доме зависит от вида модели, указан в паспорте. Диапазон возможных сроков: 10-25 лет.

Правила замены и переноса

Для замены ГС не обязательно обращаться в Горгаз, чаще удобнее и дешевле получится в сторонней компании, имеющей аккредитацию на такие работы. Дальше всё похоже с переносом.

Причин переносам ГС множество, например, перенос газового счетчика в частном доме из-за ремонта кухни. Или если нарушены правила размещения ГС.

Первым делом – позвонить в газовую службу, узнать, где получить форму заявления. Если изменения касаются всего газоснабжения дома, то потребуется участие инженеров-газовиков и согласование с ними. Потребуются те же документы, что и при установке ГС, плюс акт последней поверки. Могут потребовать подтверждения оплат услуг газовой конторы.

Составляется смета по переносу ГС, назначается дата работ, производится оплата. После проведения переноса проверяются стыки мыльной пеной. Подписывается Акт выполненных работ. И составляется Акт ввода ГС в эксплуатацию.

Для пломбирования счётчика нужно заполнить заявление в абонентском отделе. Срок на установку пломбы – 5 дней.
