Устройства защиты узм 51, 50 м

Возмещение ущерба за вышедшие из строя приборы

Потребителей интересует не только, почему случился скачок напряжения, но и как получить компенсацию за поврежденные из-за него электрические бытовые приборы. Звонок в аварийную службу и приезд бригады должны быть зафиксированы
.

Это поможет в суде при решении вопроса о компенсации. Независимо от того, упало напряжение или резко повысилось, были нарушены допустимые нормы.

• Следует определить виновника случившегося. Это может быть компания, которая обслуживает электросети или поставщик электроэнергии. В эти инстанции направляются письма, в которых потребитель требует указать причину нарушения электроснабжения в доме, квартире, на даче. Ответ должен прийти не больше, чем через месяц.
• В сервисе по обслуживанию электротехники специалисты дают заключение о неисправности техники, ее причине, возможности ремонта и его стоимости. Документ с этими данными также должен быть составлен для процедуры возмещения ущерба.
• Организации, которая виновата в скачках напряжения, направляется претензия
  с требованием выплатить ущерб имущества. К ней и прикладываются все подготовленные документы.
• Виновные инстанции не реагируют на претензию? Нужно в таком случае обращаться в суд, подавать исковое заявления, основываясь на законах по данному вопросу.

Также опираться можно на статью 309, часть 1 Гражданского Кодекса РФ, если виновник случившегося – поставщик электроэнергии.

«Правила предоставления коммунальных услуг гражданам» (пункт 49, 51), «Правила эксплуатации жилищного фонда» (пункт 5.6), «Правила содержания в имущества в многоквартирном доме» (пункт 7) – эти документы дополнительно используются при подаче заявки на компенсацию, если повреждение электрических приборов произошло по вине компании, обслуживающей электрические сети дома.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Куда устанавливать УЗМ

Как уже говорили ранее, реле напряжения можно ставить на входе в квартиру или дом, а можно на все или некоторые группы потребителей. Иногда бывает затруднительно выбрать место для установки УЗМ. Что точно можно сказать — ставится оно после вводного автомата и, чаще всего, после электросчетчика. В принципе, можно поставить и до счетчика, но только в том случае, если согласится эксплуатирующая организация. А они на это согласие дают редкою. Поэтому, обычно, УЗМ ставят после счетчика.

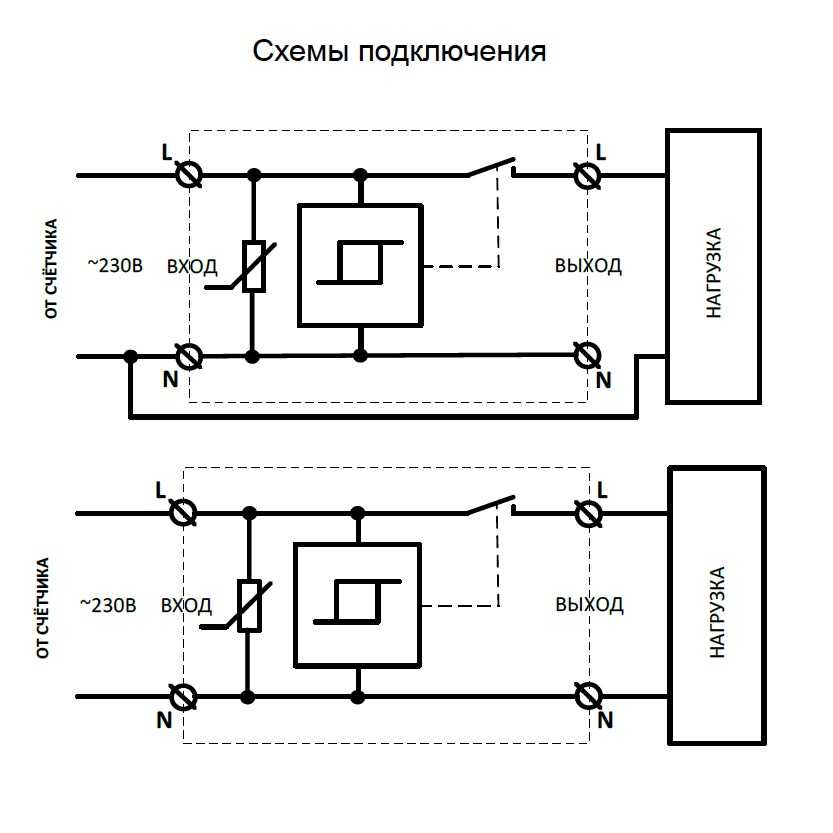

Два варианта схемы с УЗМ

В схеме электропитания может присутствовать еще противопожарное УЗО. Вот где тогда ставить устройство защиты от перенапряжения? Перед противопожарным УЗО или после? Если поставить перед, то при отключении питания оно окажется вне работы. А если после — может быть повреждено в результате скачков. В общем, тут решение принимаются индивидуально. Однозначно можно сказать, что ставить реле напряжения надо до первого ответвления на потребителей.

Подключение в трехфазных сетях

Есть специальные модели защитных модулей для трехфазных сетей — УЗМ-3-63. На это устройство заводятся сразу все три фазы, с выхода подаются дальше. При срабатывании отключаются одновременно все фазы, так что питание пропадает полностью. Это не всегда удобно, так как проблемы обычно возникают с одной из фаз.

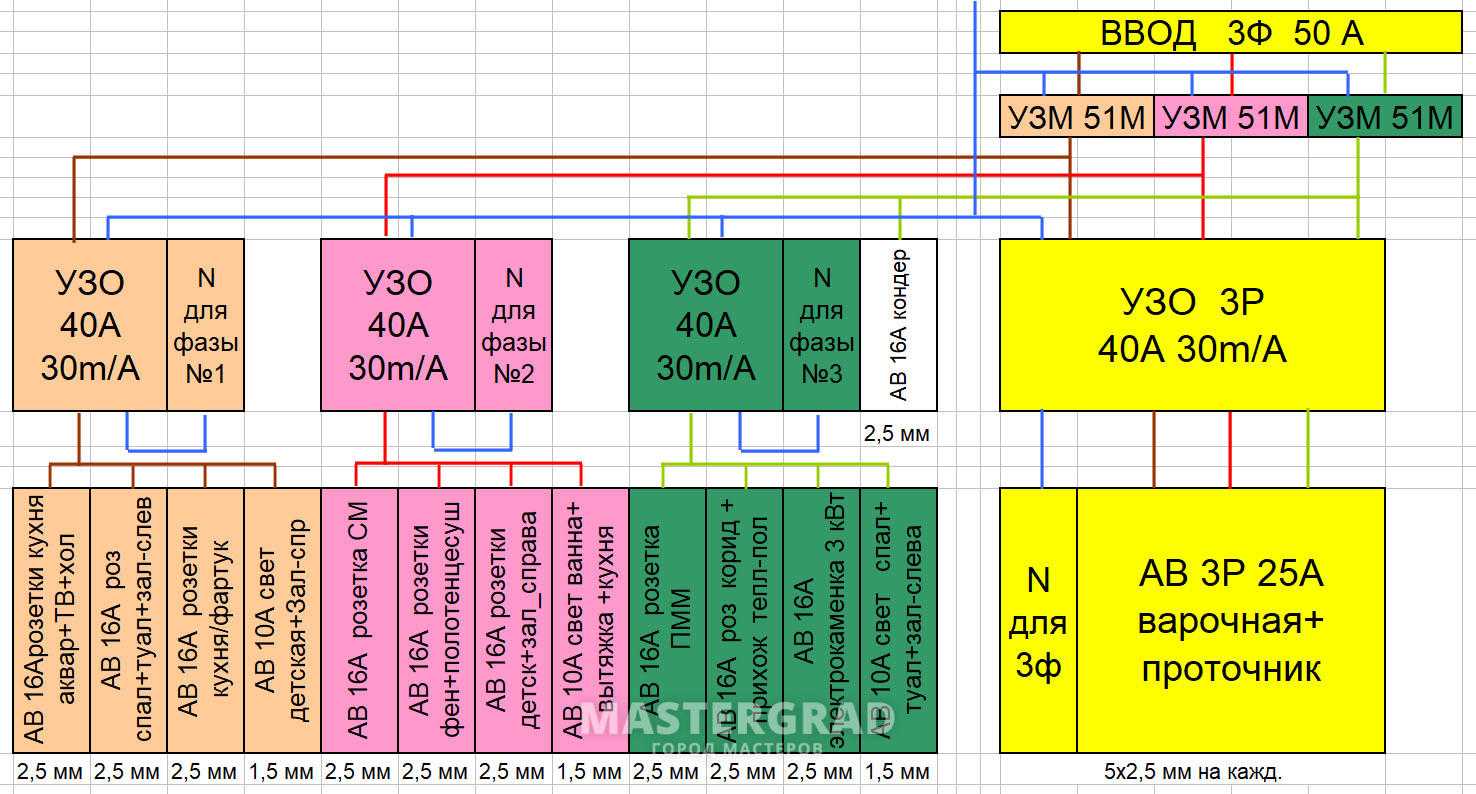

Подключение трехфазного УЗМ

Вопрос решается, если поставить по одному УЗМ на каждую фазу. Тогда при перекосе на какой-то фазе остальные будут в работе. Это более удобно. Но такой способ подключения — три однофазных УЗМ — не подходит, если есть трехфазная нагрузка. В этом случае при установке трех отдельных УЗМ, при отключении в одной из фаз, через нагрузку может быть «переток» в соседнюю. Так что выбор за вами.

Что такое узм в электрике и зачем

УЗМ расшифровывается, как устройство защиты многофункциональное. Этот универсальный аппарат защитит электрооборудование от скачков напряжения, импульсных помех, повышенного или пониженного напряжения в сети. На сегодняшний день данный вариант защиты все чаще применяется в квартирах и домах, поэтому мы решили рассказать читателям сайта Сам Электрик (samelectrik.ru) о том, какой принцип работы, функциональные возможности, назначение и схема подключения УЗМ-51М.

Основные функциональные возможности УЗМ-51М:двухуровневая защита от перенапряжения, с задержкой отключения;двухуровневая система защиты от пониженного напряжения, с задержкой на отключение;полупроводниковая, варисторная система гашения импульсных всплесков напряжения;возможность дистанционного управления УЗМ, включения и отключения;широкий диапазон порогов срабатывания.

Кстати, близким аналогом устройства защиты УЗМ-51 является реле РН-106 (Новатек).

Многих интересует, для чего нужно УЗМ-51М. Данный аппарат предназначен для отключения и защиты электрических устройств при выходе параметров сетевого напряжения за установленные пределы. Его применяют для защиты от обрыва нейтрали в бытовых сетях, а также от губительного воздействия скачков высокого напряжения, возникающих при работе электродвигателей, магнитных пускателей, и прочих мощных устройств. Оно поглощает импульсы внутренней цепочкой.Наглядно увидеть, для чего применяется УЗМ-51М вы можете на этом видео:

Устройство защиты многофункциональное не может защищать от короткого замыкания и токов утечки, поэтому необходимо принять меры и установить дополнительно автоматические выключатели и УЗО!

Внешний вид и конструкция

Ознакомиться с тем, как выглядит УЗМ-51М вы можете на фото ниже:

Что касается конструкции аппарата, устройство защиты многофункциональное представляет собой реле контроля напряжения, имеющее на выходе мощное электромагнитное реле, которое дополнительно оснащено варисторной защитой. Клеммы имеют туннельную конструкцию, благодаря чему возможен зажим проводов, сечением не более 35 мм2. Лицевая сторона УЗМ оснащена двумя индикаторами. Первый сигнализирует о состояниях «Норма» и «Авария», соответственно зеленый и красный цвет. Второй, желтого цвета, сигнализирует о включении контактов реле. Помимо этого на лицевой стороне находится кнопка «Тест», предназначенная для ручного управления аппаратом (можно самостоятельно включить нагрузку). Также, как и у реле напряжения, у УЗМ-51М есть регуляторы верхнего и нижнего порога срабатывания защиты.

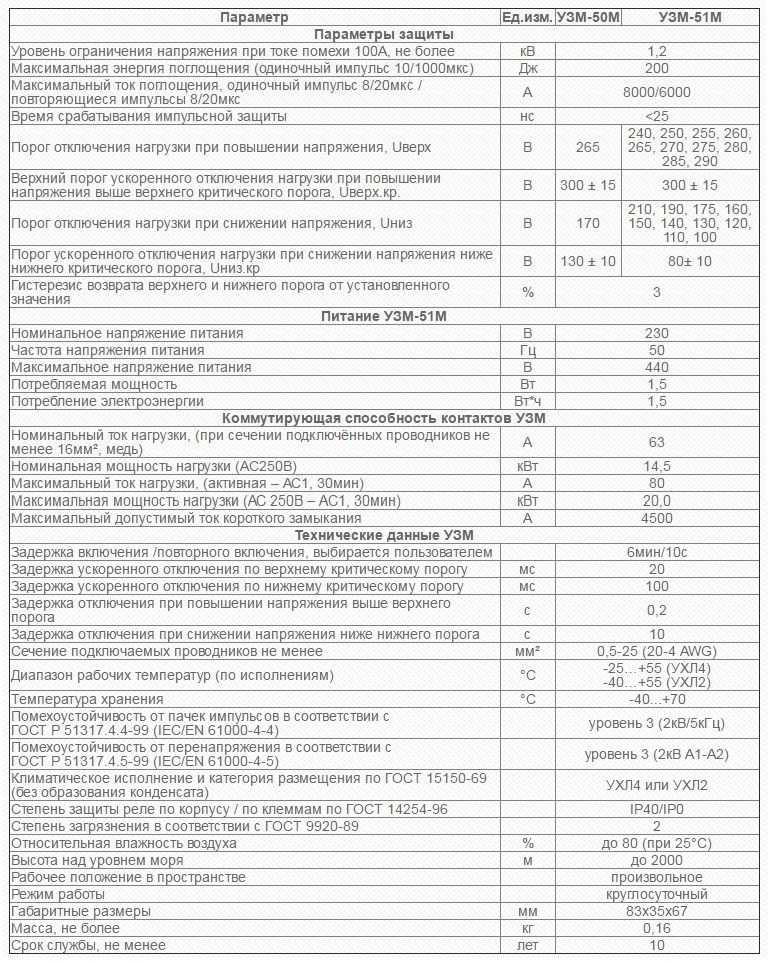

Технические характеристики УЗМ-51М (номинальный и максимальный ток, пороги срабатывания и т.д.) сведены в таблице ниже:

Также важно объяснить, как работает УЗМ-51М. После включения устройства в сеть, происходит задержка времени перед включением, в этот момент происходит измерение входного напряжения

Если вольтаж в допустимых пределах, включается зеленый индикатор — устройство готово к работе, подается питание к потребителям. В противном случае загорается желтый индикатор и нагрузка не подключается к сети.Если во время работы УЗМ напряжение приблизилось к верхнему порогу, начинает мерцать желтый светодиод, и когда перешло за него, нагрузка отключается, загорается красная лампочка. Это сигнализирует о выходе за установленные параметры. В том случае, когда напряжение падает к нижнему порогу, начинает мерцать зеленый светодиод, а при выходе за выставленные пределы загорается и мерцает красный индикатор.При нажатии кнопки «Тест», на корпусе устройства, поочередно переключаются красный и зеленый светодиод, а нагрузка отключается от сети. Для возврата в рабочее состояние необходимо повторно нажать кнопку «Тест».

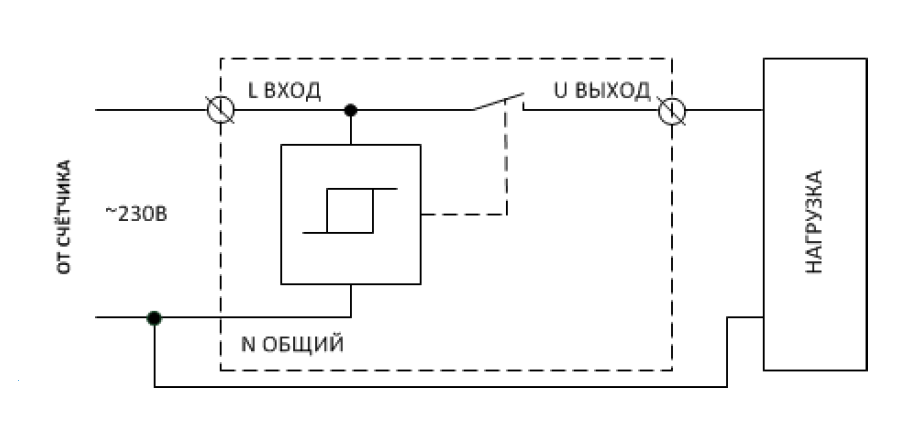

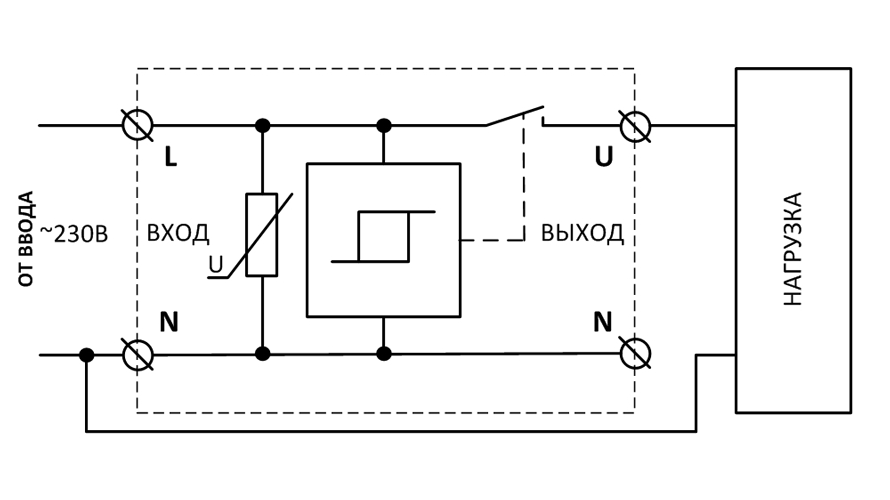

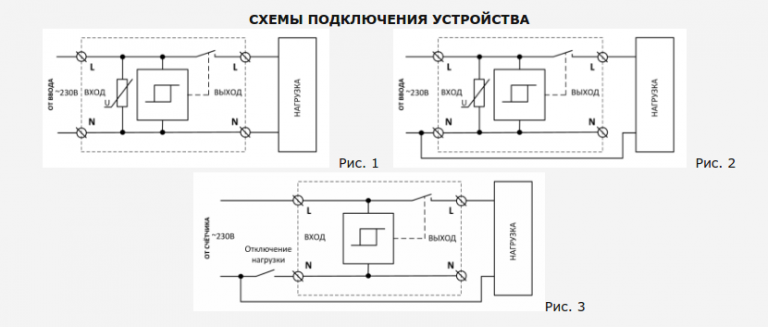

На первом рисунке четырех проводная схема подключения. Сверху вход сетевого провода, снизу выход на потребителей. На втором рисунке трехпроводная схема, где фазный провод входит и выходит с устройства, а ноль используется для питания схемы УЗМ. На третьем — схема дистанционного управления УЗМ, ноль через выключатель запитывает устройство, а фаза коммутируется устройством, подавая напряжение на нагрузку.

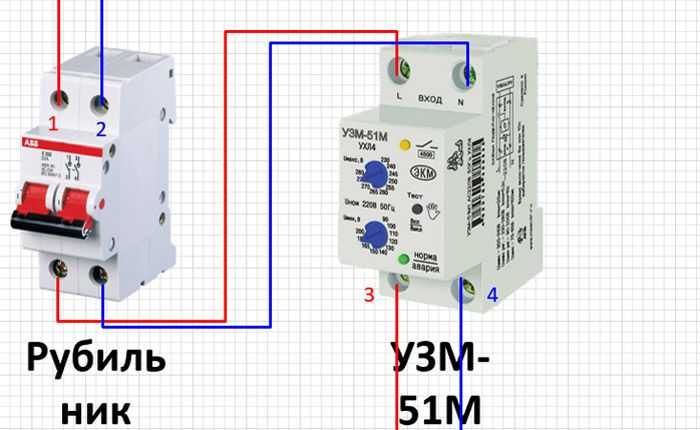

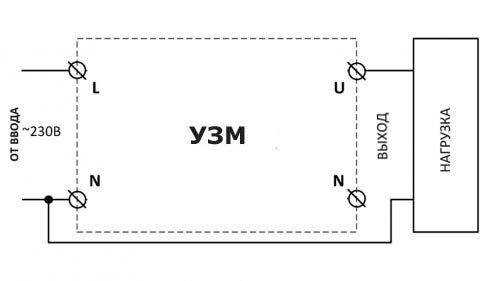

Также рекомендуем просмотреть на схеме, как подключить УЗМ в однофазную сеть квартиры либо дома:

Виды защитных реле контроля

По типу нагрузки

Модели РКН делятся на однофазные и трехфазные. Первый вид предназначен для монтажа в загородных частных домах и в квартирах многоэтажек. Второй устанавливается в условиях промышленного производства. Например, для защиты станков, климатических установок, компрессоров, либо промышленного оборудования с электроприводом.

Тип подключения

Если защита требуется одному или двум приборам в квартире, то реле «розетка-вилка» – лучший выбор. Устройство подключается прямо в розетку и рассчитано на силу тока в 16 А. Электропитание отключает специальный электромагнитный расщепитель, расположенные внутри РКН. Управление с помощью кнопок и цифрового дисплея.

Удлинители РКН способны защитить одновременно несколько маломощных приборов благодаря наличию нескольких розеток. Безопасность работы двух или более мощных устройств такое реле обеспечить не сможет.

Место монтажа реле защиты под Din-рейку – распределительный щит. Такие РКН защищают от перепадов напряжения не только квартиру, но и весь дом. Расчетная мощность – 7 кВт. Нужно больше – потребуется дополнительная установка магнитного контактора.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Реле напряжения 220 В для дома: принцип работы, обзор моделей Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить цены указаны по состоянию на ноябрь 2018 года в рублях. Спрашивайте, я на связи!

Что собой представляет УЗМ

УЗМ – реле напряжения, обеспечивающее мгновенное отключение электрического контура при превышении нагрузок. Определяющим фактором выступает напряжение: если оно отклоняется от заданных параметров в большую или меньшую сторону, реле прерывает контакты и обесточивает сеть. Выпускают модели для однофазной и трехфазной сети.

Чем именно вызваны скачки показателей, значения не имеет. Подключение слишком большого количества потребителей в 1 розетку, включение слишком мощных аппаратов, скачки, связанные с неполадками на электростанции или в распределительном узле – в любом случае УЗМ отключает ток. При этом подключенное на момент скачка оборудование не выходит из строя.

УЗМ – элемент пожарной системы безопасности. При перепадах напряжения ток нередко пробивает изоляцию. А это прямая угроза возгорания. Отключение предупреждает возгорание и препятствует распространению пожара.

У вас стоит УЗМ?

Да
22.61%

Нет
60.07%

Собираюсь поставить
17.31%

Проголосовало: 283

Конструкция

Устройство защиты многофункциональное представляет собой пластовой корпус с гнездами для подключения нуля, фазы и заземления. Чтобы регулировать показатель максимального и минимального напряжения, а также время выдержки, используют верньеры, расположенные в средней части аппарата. Здесь установлены индикаторы, указывающие на включение силового реле и сигнализирующие о падении показателей.

Ниже на панели есть индикаторы, информирующие о наличии линейного напряжения на клеммах.

Выпускают модели, в которых есть дополнительные клеммы для подключения дистанционного управления.

Вся электронная часть УЗМ располагается на плате: реле, силовые шины, токовый шунт, другие электронные компоненты. Плата выполняется из прочного материала и достаточно надежна.

Принцип работы

В штатном режиме устройство отслеживает питающее сетевое напряжение. Если возникают высоковольтные нагрузки, защита, встроенная в УЗМ, шунтирует скачки до приемлемой величины. При таком режиме работы на пенале светятся желтый и зеленый индикаторы.

Пока напряжение изменяется в пределах допустимого, а нагрузка подключена, индикация не изменяется. Ускорить подключение нагрузки можно, нажав на кнопку «ВЛК/ВЫКЛ».

Если величина оказывается слишком низкой, но длится провал менее 0,5 с или другого установленного временного промежутка, прибор не отключает питание. Но когда оно становится нормальным, УЗМ сначала выдерживает период готовности – 5 с, в течение которых индикация отсутствует. Через 5 с все придет в норму.

При резком превышении допустимого значения спустя 0,5 с реле отключает питание. Если спустя какое-то время напряжение в сети восстановлено, через 10 с после этого УЗМ включается. В этот момент вручную прибор включить нельзя – он не позволяет подать питание в контур.

Сфера применения

УЗМ выполняет следующие задачи:

• Служит импульсным реле – если обрывается ноль, УЗМ тут же отключает нагрузку. Как только ноль подключается, устройство включает нагрузку.
• Аппарат используется для ограничения пускового тока при подсоединении емкостной нагрузки. Контакты реле замыкаются только при переходе светового напряжения через ноль. Это обеспечивает отсутствие нагрузок при включении.
• Контроль напряжения – УЗМ отключает питание сети при появлении слишком высоких или низких показателей.

Плюсы и минусы УЗМ

Самостоятельно регулирует установленные данные по срабатыванию
Защищает оборудование даже при воздействии молнии
Способно работать импульсным конденсатором
Рабочий температурный диапазон —-40−+55 градусов
Компактность и простота монтажа
Срок эксплуатации 10 лет

Не заменяет УЗО и УЗИМ
Не предназначено для установки на улице

Плюсы и минусы устройства УЗМ-51М

Этот прибор зарекомендовал себя как надежное защитное устройство. УЗМ имеет достаточно простое устройство, подключая его не нужно обладать специальными навыками. В распределительном щитке устройство занимает два места. Прибор достаточно легкий и весит всего 160 грамм. Защитное приспособление устойчиво к помехам и является отличным проводником электроэнергии.

Преимуществом прибора является самостоятельное регулирование установленных данных по срабатыванию. Так можно установить время срабатывания при низком или высоком напряжении, а также пределы этих напряжений.

Защитное устройство способно защитить электрооборудование при воздействии молний.К положительным сторонам УЗМ стоит отнести способность управлять прибором на расстоянии.

Защитное устройство способно работать с импульсными конденсаторами, при этом резисторы их перегорают в редких случаях.

Помимо этого к минусам УЗМ можно отнести отсутствие индикации напряжения.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

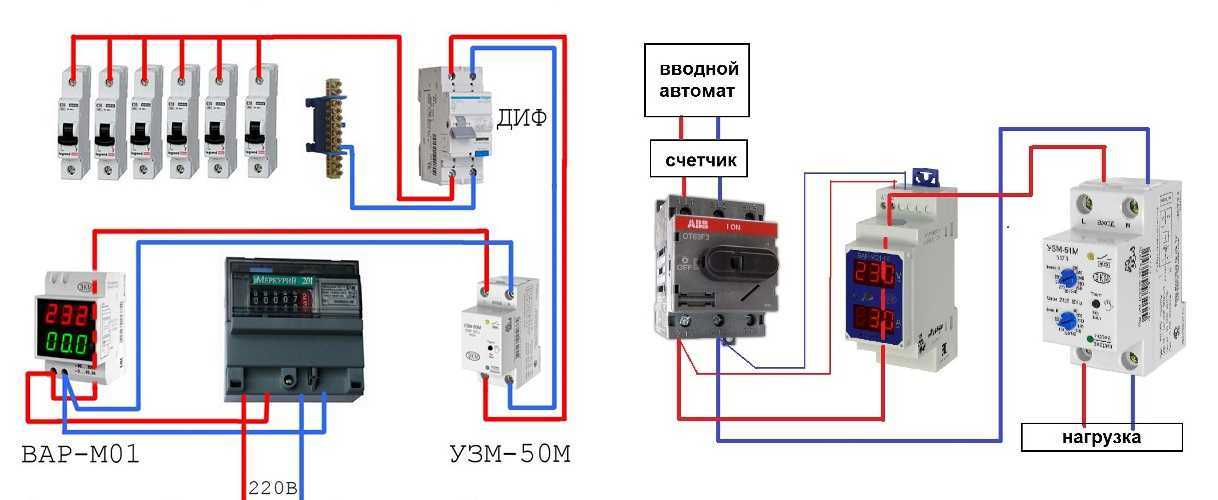

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Куда устанавливать УЗМ

Как уже говорили ранее, реле напряжения можно ставить на входе в квартиру или дом, а можно на все или некоторые группы потребителей. Иногда бывает затруднительно выбрать место для установки УЗМ. Что точно можно сказать — ставится оно после вводного автомата и, чаще всего, после электросчетчика. В принципе, можно поставить и до счетчика, но только в том случае, если согласится эксплуатирующая организация. А они на это согласие дают редкою. Поэтому, обычно, УЗМ ставят после счетчика.

Два варианта схемы с УЗМ

В схеме электропитания может присутствовать еще противопожарное УЗО. Вот где тогда ставить устройство защиты от перенапряжения? Перед противопожарным УЗО или после? Если поставить перед, то при отключении питания оно окажется вне работы. А если после — может быть повреждено в результате скачков. В общем, тут решение принимаются индивидуально. Однозначно можно сказать, что ставить реле напряжения надо до первого ответвления на потребителей.

Подключение в трехфазных сетях

Есть специальные модели защитных модулей для трехфазных сетей  — УЗМ-3-63. На это устройство заводятся сразу все три фазы, с выхода подаются дальше. При срабатывании отключаются одновременно все фазы, так что питание пропадает полностью. Это не всегда удобно, так как проблемы обычно возникают с одной из фаз.

Подключение трехфазного УЗМ

Вопрос решается, если поставить по одному УЗМ на каждую фазу. Тогда при перекосе на какой-то фазе остальные будут в работе. Это более удобно. Но такой способ подключения — три однофазных УЗМ — не подходит, если есть трехфазная нагрузка. В этом случае при установке трех отдельных УЗМ, при отключении в одной из фаз, через нагрузку может быть «переток» в соседнюю. Так что выбор за вами.

Принцип работы УЗМ-51М

УЗМ включает в себя внутреннее реле и систему защиты. На верхней части устройства расположены клеммы для фазного и нулевого проводов. Снизу вынесены отходящие клеммы U и N. Устройство рассчитывается на кабель, имеющий сечение до 35 кв.мм. На передней панели расположены два индикатора, которые указывают на работоспособность электролинии. Когда горит зеленый индикатор, это обозначает, что сеть находится в рабочем состоянии. В случае если загорается красный свет, это значит, что в сети имеется неисправность.

Второй индикатор должен светиться желтым светом, обозначающим рабочее положение прибора.Основным элементом УЗМ является микроскопический контролер, имеющий шесть выводов. Все элементы реле могут работать долгое время при напряжении 440 вольт.

В преддверии работы данный прибор необходимо протестировать. При этом следует нажать кнопку Тест, далее происходит пятисекундная задержка, затем загорается зеленая лампочка. После этого заводится внутреннее реле.

Следующее включение

Включение встроенного реле начинается через десять секунд после того как прибор придет в норму вследствие скачка напряжения. При этом можно самостоятельно установить этот временной параметр на 10 секунд или 6 минут. Для этого нужно: нажать кнопку Тест, затем еще раз нажать при этом удерживая ее до начала мигания индикатора зеленого цвета.

Это говорит о том, что установлена десятиминутная задержка во времени для повторного включения прибора. Если потребитель желает этот показатель заменить на шестиминутную задержку, нужно дождаться, когда загорится красный индикатор.

По окончанию этих манипуляций следует выключить кнопку и надавить на нее еще раз для приведения прибора в действие. Это нажатие способствует срабатыванию при возникновении аварийной ситуации. Если показатель напряжения отходит от нормированного и подходит к максимальному значению, загорается красная лампочка и начинает моргать. Одновременно с этим желтая лампочка приспособления гаснет, а индикатор красного цвета начинает гореть.

В случае если показатель напряжение начинает сильно уменьшаться начинается мигание желтой лампочки, после чего включается отсчет времени срабатывания и загорается красный индикатор. Притом оранжевая лампочка потухает. Когда напряжение приходит в норму прибор стабилизируется, в процессе чего мигает зеленый свет. После того как истечет время задержки прибор включается и работает, как и прежде.

В случае если прибор попеременно моргает красным и зеленым светом, это говорит о принудительном отключении прибора при помощи тестирующей кнопки. При этом необходимо произвести нажатие на нее еще один раз и подержать в таком состоянии две секунды прибор снова заработает, при этом загорится желтая лампочка.

Чем отличается УЗМ от УЗО

Надо сказать, что реле защиты от перенапряжения в любом его исполнении не заменяет УЗО или автомат защиты. Эти устройства дополняют друг друга, делая защиту более надежной:

• Автомат следит за тем, чтобы не перегревалась проводка.
• УЗО отключает питание при появлении утечек — пробое изоляции или прикосновении человека к токоведущим частям.
• УЗМ следит за сетевым напряжением, отключая питание если параметры вышли за установленные границы.

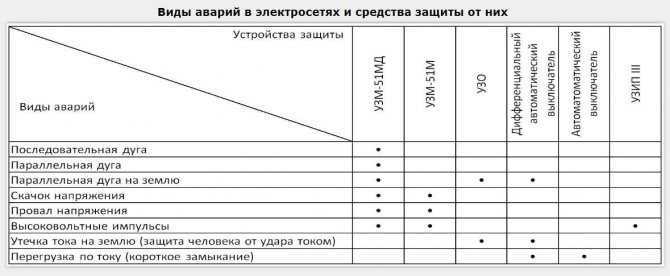

Функции различных устройств защиты бытовой электросети

Как видите, все три устройства нужны. Как правило, при сборке щитка для дома и квартиры пренебрегают установкой именно реле напряжения. Это крайне недальновидно, ведь УЗМ продлевает срок эксплуатации электроприборов и электрооборудования в условиях нестабильного напряжения сети. В варианте с детекцией искрения — 51МД и 50МД — оно еще и повышает пожаробезопасность. Что очень актуально в деревянных и каркасных домах, но и не только для них. По статистике около 15% пожаров возникают из-за искры в проводке

Так что отслеживать искрение действительно важно

Что такое УЗМ и зачем он нужно

УЗМ — это аббревиатура от названия «Устройство Защиты Многофункциональное». Это небольшое по размерам устройство (35 мм в ширину) крепится на DIN-рейку. Любое УЗМ может быть установлено в сети любого типа — ТТ, TN-C, TN-S, TN-C-S. Выполняет несколько задач (оно же многофункциональное):

• Отключает электропитание при снижении или превышении напряжения. Оба варианта — слишком низкое и слишком высокое напряжение — могут стать причиной выхода из строя бытовой техники. При восстановлении параметров сети питание автоматически восстанавливается.
• Сглаживает импульсные (кратковременные) скачки напряжения, которые возникают при включении/выключении некоторых типов оборудования (того же двигателя в холодильнике или морозильной камере).
• Модели УЗМ-50МД и УЗМ-51МД отслеживают появление искрения в проводке и отключают в этом случае питание.

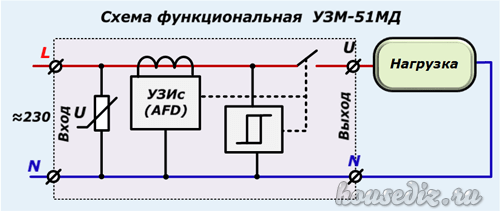

УЗМ состоит из трех частей

То есть, установка УЗМ продлевает срок безаварийной эксплуатации электропроводки и подключенных к ней устройств. Также некоторые модификации — с приставкой «Д» — берегут дом/имущество от пожара. Зная состояние сетей в нашей стране, однозначно можно сказать — реле защиты от перенапряжения стоит использовать. И в доме, и в квартире. Это устройство не нужно, если на входе установлен стабилизатор, сглаживающий все неприятные моменты. Но цена на эти устройства далеко не всем позволяет их использовать, а УЗМ стоят порядка 2-3 тыс. руб. Замена не совсем равноценная, но действенная. Использовать можно не только УЗМ — устройства с похожими функциями есть и у других производителей. Называться они могут иначе, но задачи выполняют те же (или почти). Так что выбор есть.

Функции УЗМ и альтернативных устройств

Устройства с названием «УЗМ» различных модификаций выпускает Питерский завод «Меандр». Над конструкцией идет постоянная работа, появляются новые модели с новыми характеристиками или возможностями. Но подкупает не только это, а то, что на удивление неплохо налажено сервисное обслуживание. Во время действия гарантии без вопросов ремонтируют или меняют вышедшие из строя аппараты. Гарантия дается на 5 лет. Исчисляется с даты продажи. Если дату продажи отследить невозможно (потеряли паспорт), считают с даты производства (стоит на корпусе). Если ехать далеко, можно позвонить, вам все объяснят по телефону. В общем, неплохой сервис.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

• нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
• одно и трехфазное исполнение
• номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

• срабатывает при превышении нагрузки по току
• номинальные токи от 32А до 63А
• если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
• на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

• подключается напрямую или в паре с контактором
• сколько модулей занимает в электрощитке
• номинальный ток
• наглядность и простота настроек и подключения
• температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
• функциональность (наличие тепловой защиты, защита по току)
• сечение провода для клеммных зажимов
• стоимость
