Формула расчета тепловой энергии на отопление

Тонкости расчетов: многоэтажка

Тепло – субстанция невидимая, но, несмотря на то, что оно способно после доставки в лом буквально улетучиться на улицу, существуют надежные способы его подсчета. Способы несколько отличаются для многоквартирных и частных домов.

В многоквартирных зданиях счет потребителям выставляется на основании подсчетов того, какое количество тепла осталось в здании. При этом вопрос, в чем измеряется отопление, получает наглядный ответ: расход в квитанциях указываются в Гкал.

Однако центральное отопление в многоэтажках может функционировать по-разному: без счетчика тепла или с ним, причем счетчик может быть квартирным или общедомовым. Самые простые расчеты будут в случае, если прибор учета отсутствует. Когда счетчика нет, расход определяют по площади квартиры, а плату за отопление рассчитывают двумя способами:

Оплата проводится лишь в отопительный период (помесячно). Необходимо перемножить три числа: площадь квартиры, тариф и норматив потребления коммунальной услуги (в месяц).

Способы расчета платы за отопление Источник j.etagi.com

Оплата круглый год. Сумму оплаты (число, полученное в предыдущем пункте) умножают на количество месяцев отопительного периода (например, 7, с октября по апрель). Чтобы узнать размер платы за месяц, полученное число делят на 12.

С приборами учета регулировка в многоэтажках осуществляется двумя способами:

• Общедомовой счетчик. На обратной ветке устанавливается термостат. Его регулировка определяет расход тепла: с похолоданием расход растет, с потеплением – уменьшается.
• Квартирный. Применяется дросселирование радиаторов отопления. На радиаторы устанавливаются терморегуляторы, создающие дополнительное сопротивление на напорном трубопроводе. Сокращая проходимость, терморегулятор снижает температуру, и, следовательно, расход тепла.

Тепловые счетчики ставят в зданиях с горизонтальной разводкой, выполненной одним из двух способов: последовательная или коллекторная система. С общедомовым прибором учета плата за отопление проводится по факту, общую сумму трат делят пропорционально метражу квартир. Получается справедливо: чем больше площадь жилья, тем получается дороже.

Тепловой узел многоквартирного дома с общим учетом Источник avant18.ru

Расчет осуществляют следующим порядком:

• Площадь конкретной квартиры делят на общую площадь нежилых, но отапливаемых помещений в здании.
• Полученное число умножают на объем тепла, потраченного для отопления здания, а потом на действующий тариф. Исходные данные доступны в управляющей компании (например, на обогрев дома требуется 320 Гкал).

В новостройках задача упрощается еще больше. В каждую квартиру заводится прямая и обратная труба, что позволяет устанавливать счетчики тепла и регулировать его расход по собственному желанию, зачастую балансируя между комфортом и экономией.

Когда нужно расставить все точки над “i”

Но возникает вполне резонный вопрос. «А как посчитать то, что невидимо и способно улетучится вмиг, буквально в форточку». Отчаиваться от этой борьбы с воздухом не стоит, оказывается, существуют вполне внятные математические расчёты полученных калорий на отопление.

Более того, все эти расчёты скрыты в официальных документах государственных коммунальных организаций. Как обычно в этих учреждениях, документов таких несколько, но основным является так и называемый «Правила учета тепловой энергии и теплоносителя». Именно он и поможет решить вопрос – как рассчитать гкал на отопление.

Собственно задача может решиться совсем просто и не понадобятся никакие расчёты, если у вас стоит счётчик не просто воды, а именно горячей воды. В показания подобного счётчика уже «забиты» данные по полученному теплу. Снимая показания, вы умножаете его на стоимостной тариф и получаете результат.

Основная формула

Ситуация усложняется, если такого счётчика у вас нет. Тогда придётся руководствоваться следующей формулой :

• Q — количество тепловой энергии;
• V – объём расхода горячей воды в кубических метрах или тоннах;
• T1 — температура горячей воды в градусах Цельсия. Точнее в формуле использовать температуру, но приведённую к соответствующему давлению, так называемую, «энтальгию». Но за неимением лучшего — соответствующего датчика, используем просто температуру, которая близка к энтальгии. Профессиональные узлы учёта тепла способны вычислять именно энтальгию. Часто эта температура не доступна для измерения, поэтому руководствуются константой «от ЖЭКА», которая может быть различна, но обычно составляет 60-65 градусов;
• T2 — температура холодной воды в градусах Цельсия. Данная температура берётся в трубопроводе холодной воды системы отопления. У потребителей нет, как правило, доступа к этому трубопроводу, поэтому принято брать постоянные рекомендуемые величины в зависимости от отопительного сезона. в сезон – 5 градусов; вне сезона – 15;
• Коэффциент “1000” позволяет избавиться от 10-разрядых чисел и получить данные в гигакалориях (а не просто в калориях).

Как следует из формулы, удобнее использовать закрытую систему отопления, в которую однажды заливается необходимый объём воды и в будущем её поступления не происходит. Но в этом случае вам запрещено пользоваться горячей водой из системы.

Новейшие разработки в области радиаторов в какой-то степени, может, и позволят вам сохранить тепло, но желание всё-таки всё посчитать не отпадёт все равно

Использование закрытой системы заставляет слегка усовершенствовать приведенную формулу, которая уже принимает вид :

Q = ( ( V1 * ( T1 – T ) ) — ( V2 * ( T2 – T ) ) ) / 1000

• V1 – расход теплоносителя в подающем трубопроводе, причём независимо от того, служит ли теплоносителем вода или пар;
• V2 — расход теплоносителя в обратном трубопроводе;
• T1 — температура теплоносителя на входе, в подающем трубопроводе;
• T2 — температура теплоносителя на выходе, в обратном трубопроводе;
• T — температура холодной воды.

Таким образом, формула состоит из разности двух сомножителей – первый выдает значение поступившего тепла в калориях, второй – значение тепла на выходе.

Полезный совет! Как видите, математики не много, но вычисления всё-таки проводить приходится. Вы, конечно, тут же можете броситься к своему калькулятору на мобильнике. Но советует вам создать несложные формулы в одной из самых известных компьютерных офисных программ – так называемом, табличном процессоре Microsoft Excel. входящим в пакет Microsoft Office. В Excel вы не только сможете всё быстро подсчитать, но и «поиграть» с исходными данными, смоделировать различные ситуации. Более того, Excel поможет вам с построением графиков получения – расхода тепла, а это «неубиенная» карта при будущем возможном разговоре с государственными органами.

Суть лжетеории

Сразу необходимо отметить, что анализируемые в публикации неверные предположения актуальны для случаев отсутствия приборов учета отопления — то есть, для тех ситуаций, когда в расчетах применяется норматив потребления коммунальной услуги по отоплению.

Четко сформулировать лжетеории, следующие из гипотезы о неправильном выборе единицы измерения норматива потребления отопления, затруднительно. Последствиями такой гипотезы являются, например, высказывания:⁃ «Объем теплоносителя измеряется в кубических метрах, теплоэнергия в гигакалориях, значит и норматив потребления отопления должен быть в Гкал/куб.метр!»;⁃ «Коммунальная услуга по отоплению потребляется для обогревания пространства квартиры, а это пространство измеряется в кубических метрах, а не в квадратных! Применение в расчетах именно площади незаконно, должен применяться объем!»;⁃ «Топливо для приготовления горячей воды, используемой для отопления, может измеряться либо в единицах объема (куб.метр), либо в единицах веса (кг), но никак не в единицах площади (кв.метр). Нормативы рассчитываются незаконно, неправильно!»;⁃ «Абсолютно непонятно, применительно к какой площади рассчитан норматив — к площади батареи, к площади сечения подающего трубопровода, к площади земельного участка, на котором стоит дом, к площади стен этого дома или, может быть, к площади его крыши. Ясно только, что невозможно применять в расчетах площадь помещений, поскольку в многоэтажном доме помещения расположены друг над другом, и фактически их площадь применяется в расчетах многократно — примерно столько раз, сколько в доме этажей».

Из приведенных высказываний могут следовать различные выводы, часть из которых сводится к фразе «Всё неправильно, платить не буду», а часть помимо этой же фразы содержит ещё и некоторые логические доводы, среди которых можно выделить следующие:1) поскольку в знаменателе единицы измерения норматива указана более низкая степень величины (квадрат), чем положено (куб), то есть применяемый знаменатель меньше, чем подлежащий применению, то значение норматива по правилам математики является завышенным (чем меньше знаменатель дроби, тем больше значение самой дроби);2) неверно выбранная единица измерения норматива предполагает проведение дополнительных математических действий перед тем, как подставлять в формулы 2, 2(1), 2(2), 2(3) Приложения 2 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных ПП РФ от 06.05.2011 N354 (далее — Правила 354) значений NT (норматив потребления коммунальной услуги по отоплению) и TT (тариф на тепловую энергию).

В качестве таких предварительных преобразований предлагаются не выдерживающие никакой критики действия, например*:⁃ Значение NT равно квадрату утвержденного субъектом РФ норматива, поскольку в знаменателе единицы измерения указано «квадратный метр»;⁃ Значение TT равно произведению тарифа на норматив, то есть TT является не тарифом на теплоэнергию, а некой удельной стоимостью теплоэнергии, расходуемой на обогрев одного квадратного метра;⁃ Другие преобразования, логику которых вообще не удалось постичь, даже при попытках применения самых невероятных и фантастических схем, расчетов, теорий.

*Примечание В конце статьи произведены расчеты как с применением правильного метода, так и способами, предлагаемыми лжетеоретиками.

Вариант 1

Итак, дом оборудован контрольным прибором, а отдельные помещения остались без него

Здесь необходимо брать во внимание две позиции: подсчет гкал на отопление квартиры, затраты тепловой энергии на общедомовые нужды (ОДН)

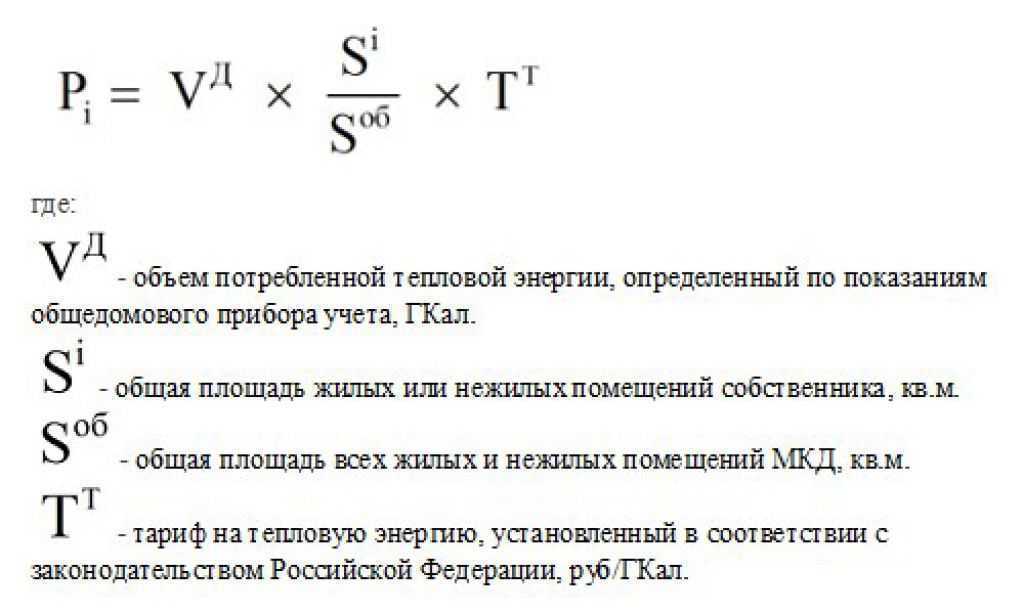

В данном случае используется формула №3, которая основана на показаниях общего учетного прибора, площади дома и метраже квартиры.

Пример вычислений

Будем считать, что контроллер зафиксировал расходы дома на отопление в 300 гкал/месяц (эти сведения можно узнать из квитанции или обратившись в управляющую компанию). К примеру, общая площадь дома, которая состоит из суммы площадей всех помещений (жилых и нежилых), составляет 8000 м² (также можно узнать эту цифру из квитанции или от управляющей компании).

Возьмем площадь квартиры в 70 м² (указана в техпаспорте, договоре найма или регистрационном свидетельстве). Последняя цифра, от которой зависит расчет оплаты за потребленную теплоэнергию, это тариф, установленный уполномоченными органами РФ (указан в квитанции или выяснить в домоуправляющей компании). На сегодняшний день тариф на отопление равен 1 400 руб/гкал.

Подставляя данные в формулу №3, получим следующий результат: 300 х 70 / 8 000 х 1 400 = 1875 руб.

Теперь можно переходить ко второму этапу учета расходов на отопление, потраченных на общие нужды дома. Здесь потребуется две формулы: поиск объема услуги (№14) и плата за потребление гигакалорий в рублях (№10).

К примеру, у нас имеется общий метраж в 7000 м² (включая квартиры, офисы, торговые помещения.).

Приступим к вычислению оплаты за расход тепловой энергии по формуле №14: 300 х (1 – 7 000 / 8 000) х 70 / 7 000 = 0,375 гкал.

Используя формулу №10, получаем: 0,375 х 1 400 = 525, где:

• 0,375 – объем услуги за подачу тепла;
• 1400 р. – тариф;
• 525 р. – сумма платежа.

Суммируем результаты (1875 + 525) и выясняем, что оплата за расход тепла составит 2350 руб.

Учетные приборы для домов и квартир

Специальный прибор позволяет точно подсчитывать тарифы за водоснабжение, электричество, газ и тепло. Пользователям разрешается устанавливать теплосчетчик для фиксации расходов тепловой энергии. Устройство производит измерение в Гкал/ч, кВт/ч и кДж/ч. На сегодняшний день популярны.

Крыльчатые счетчики

Крыльчатый счетчик эффективно работает при температуре ниже 22 градусов Счетчик имеет вид механизма с перпендикулярным расположением оси вращения. Модель характеризуется низкой чувствительностью, что позволяет точно измерять тепловые затраты. Регуляторы подходят для помещений с хорошей теплоизоляцией, температурными показателями в +26 градусов. Крыльчатый аппарат при функциях корректировки температуры до +22 градусов считает минимум Гкал.

Преимущества:

• недорогая стоимость;
• запитка от батареек;
• простота использования;
• точность замеров.

Минусы:

• риск поломок вследствие гидроудара;
• быстрый износ механизма;
• повышение давления в системе;
• при заклинивании крыльчатки водопоток не пропускается.

Приборы с регистраторами скачков

Электронные приборы стоят дороже, но точнее считают гигакалории Импульсный аппарат производит удаленное снятие показаний с 2-16 каналов, поэтому подходит для частного или многоквартирного дома. Учет и передача данных производится на ЖК-монитор, через разъемный интерфейс, на ноутбук или компьютер при помощи сетевого кабеля, через GSM-сеть.

Сценарий, по которому нужно измерить показания, задает пользователь. Ультразвуковые приборы могут подключаться к системе водо-, газоснабжения, являются частью АСКУЭ или совмещаются с системой «умный дом».

Преимущества:

• множество вариантов для общедомовых и частных измерений;
• возможность интеграции в несколько учетных систем;
• прочность за счет отсутствия подвижных узлов;
• красивый внешний вид и компактность;
• защита от пыли и влаги – счетчик можно поставить на кухне или на улице;
• прочный корпус;
• функции самодиагностики неполадок;
• обширная коммуникация;
• выполнение со съемным вычислительным блоком или без него;
• период между проверками – 6 лет, между заменами – 10 лет.

Минусы:

• высокая стоимость;
• коммуникационные возможности зависят от специфики выхода;
• затраты на приобретение расходомеров, датчиков давления, модулей ДУ для приборов базовой комплектации.

Что такое теплопотери помещения

Любое помещение имеет определенные теплопотери. Тепло выходит из стен, окон, полов, дверей, потолка, поэтому задача газового котла – компенсировать количество выходящего тепла и обеспечить определенную температуру в помещении. Для этого необходима определенная тепловая мощность.

Опытным путем установлено, что наибольшее количество тепла уходит через стены (до 70%). Через крышу и окна может выходить до 30% тепловой энергии, через систему вентиляции – до 40%. Наименьшие теплопотери у дверей (до 6%) и пола (до 15%)

На теплопотери дома влияют следующие факторы.

Расположение дома. Каждый город имеет свои климатические особенности. В расчетах теплопотерь необходимо учитывать критическую отрицательную температуру, характерную для региона, а также среднюю температура и продолжительность отопительного сезона (для точных расчетов с использованием программы). Расположения стен относительно сторон света. Известно, что в северной стороне располагается роза ветров, поэтому теплопотери стены, находящейся в этой области, будут наибольшими. В зимнее время с западной, северной и восточной стороны дует с большой силой холодный ветер, поэтому теплопотери этих стен будут выше. Площадь отапливаемого помещения. От размеров помещения, площади стен, потолков, окон, дверей зависит количество уходящего тепла. Теплотехника строительных конструкций. Любой материал имеет свой коэффициент теплового сопротивления и коэффициент теплоотдачи – способности пропускать через себя определенное количество тепла. Чтобы их узнать, необходимо воспользоваться табличными данными, а также применить определенные формулы. Информацию о составе стен, потолков, полов, их толщине можно найти в техническом плане жилья. Оконные и дверные проемы. Размер, модификация двери и стеклопакетов. Чем больше площадь оконных и дверных проемов, тем выше теплопотери

Важно учитывать характеристики установленных дверей и стеклопакетов при расчетах. Учет вентиляции

Вентиляция всегда существует в доме независимо от наличия искусственной вытяжки

Через открытые окна происходит проветривание помещения, движение воздуха создается при закрытии и открытии входных дверей, хождении людей из комнаты в комнату, что способствует уходу теплого воздуха из помещения, его циркуляции.

Зная вышеперечисленные параметры, можно не только вычислить тепловые потери дома и определить мощность котла, но и выявить места, нуждающиеся в дополнительном утеплении.

Вот в каком соотношении Кал и Гкал друг с другом.

1 Кал
1 гектоКал= 100 Кал
1 килоКал (ккал)= 1000 Кал
1 мегаКал (Мкал)= 1000 ккал = 1000000 Кал
1 гигаКал (Гкал)= 1000 Мкал = 1000000 ккал = 1000000000 Кал

Когда, говоря или пишут в квитанциях, Гкал – речь идет о том сколько тепла всего вам отпустили или отпустят за весь период – это может быть день, месяц, год, отопительный сезон и т.д.Когда говорят или пишут Гкал/час – это означает, сколько тепла нам с вами отпустят за один час. Если расчет идет за месяц значит эти злополучные Гкал умножаем на количество часов в день (24 если не было перебоев в теплоснабжении) и дней в месяц (например, 30), но тоже когда мы получали тепло по факту.

А теперь как посчитать эту самую гигакалорию или гекокалорию (Гкал) отпущенную лично Вам.

Для этого мы должны знать:

— температуру на подаче (подающем трубопроводе тепловой сети) – среднее значение за час;
— температуру на обратке (обратном трубопроводе тепловой сети) – тоже среднее за час.
— расход теплоносителя в системе отопления за этот же промежуток времени.

Считаем разницу температур между тем, что к нам в дом пришло и тем, что от нас вернулось в тепловую сеть.

Например: 70 градусов пришло, 50 градусов мы вернули, у нас осталось 20 градусов.
И еще нам обязательно знать расход воды в системе отопления.
Если у вас есть теплосчетчик, прекрасно ищем на экране величину в т/час. Кстати, по хорошему теплосчетчику, можете сразу же найти Гкал/час – или как иногда говорят мгновенный расход, тогда и считать не надо, просто умножите его на часы и дни и получите тепло в Гкал за необходимый вам диапазон.

Правда это будет тоже приблизительно, точно теплосчетчик считает за каждый час сам и слаживает в свой архив, где вы всегда можете их посмотреть. В среднем разные теплосчетчики хранят часовые архивы 45 суток, а месячные до трех лет. Показания в Гкал всегда можно найти и проверить по ним управляющую компанию или обслуживающую организацию.

Ну а как быть, если теплосчетчика нет. У вас есть договор, там всегда есть эти злополучные Гкал. По ним посчитаем расход в т/час.
Например, в договоре написано – разрешенный максимум теплопотребления – 0,15 Гкал/час. Может быть написано и по другому, но Гкал /час будут всегда.
0,15 умножаем на 1000 и делим на  разницу температур из того же договора. У вас будет указан температурный график – например 95/70 или 115/70 или 130/70 со срезом на 115 и т.д.

0,15 х 1000/(95-70) = 6 т/час, вот эти 6 тон в час нам и нужны, это наша плановая прокачка (расход теплоносителя) к которому необходимо стремится, что бы не иметь перетопа и недотопа (если конечно в договоре вам правильно указали величину Гкал/час)

И, наконец считаем тепло, полученные ранее — 20 градусов (разница температур между тем, что к нам в дом пришло и тем, что от нас вернулось в тепловую сеть) умножаем на плановую прокачку (6 т/час) получаем 20 х 6/1000  = 0,12 Гкал/час.

Посчитать приблизительно тепло за месяц теперь легко – 0,12х24х30 (30 это число дней в месяце)=86,4 Гкал.

Эта величина тепло в Гкал отпущенное всему дому, лично Вам его посчитает управляющая компания, обычно это делается по соотношению общей площади квартиры к отапливаемой площади всего дома, подробнее об этом напишу в другой статье.

Описанный нами способ конечно грубый, но проверить как работает теплосчетчик за каждый час эти способом можно, только учтите, что некоторые теплосчетчики усредняют значения по расходу за разные промежутки времени от нескольких секунд до 10 минут. Если расход воды меняется, например кто разбирает воду, или у вас стоит погодозависимая автоматика, показания в Гкал могут немного отличаться от полученных вами. Но это уж на совести разработчиков теплосчетчиков.

 И еще одно небольшое замечание,  значение потребленной тепловой энергии (количества теплоты) на вашем счетчике тепла (теплосчетчике, вычислителе количества тепла) может выводиться в различных единицах измерения – Гкал, ГДж, МВтч, кВтч. Соотношение единиц Гкал, Дж и кВт я привожу для Вас в таблице: А еще лучше, точнее и проще, если вы скачаете программу пересчета Гкал к себе на компьютер, и будете пользоваться калькулятором, для перевода единиц измерения энергии из Гкал в Дж или кВт.

Читать далее — Кто имеет право изменять настройки счетчика тепла (теплосчетчика)

Для любознательных

• Экономим тепло с квартирным рекуператором приточного воздуха.
• Как рассчитать мощность котла для обогрева частного дома?

• сколько Гкал в 1 кубометре горячей воды?
• Как рассчитать количество газа на Гкал?

Все о том, как устроена погодозависимая автоматика, принципах её подбора, схемах, разновидностях, цене и главное, как погодозависимая автоматика экономит тепло.

Отличие калорий от кубометров

Даже если читатель не вспомнит курс физики, он без труда назовет основное различие данных единиц измерения. У теплоснабжения, в отличие от водоснабжения, есть такой важный параметр, как температура. Калории учитывают этот параметр, а кубометры (литры) – нет. В связи с этим при одном и том же количестве воды, переданной системой теплоснабжения, с разными температурами показатели калорий будут различаться (тем существеннее, чем больше разница в температурах). Количество же теплоносителя лишь увеличивает эту разницу. Однако не будем углубляться в физику, а обратимся к практике.

Для чего все это нужно?

Проблему следует рассмотреть с двух точек зрения – с точки зрения многоквартирных домов и частных. Начнем с первых.

Многоквартирные здания

Здесь ничего сложного нет: гигакалории применяются в тепловых расчетах. И если знать, какое количество тепловой энергии остается в доме, то можно предъявить потребителю конкретный счет. Приведем небольшое сравнение: если централизованное отопление будет функционировать в отсутствие счетчика, то платить приходится по площади обогреваемого помещения. Если же есть тепловой счетчик, это уже само по себе разводку подразумевает горизонтального типа (либо коллекторную, либо последовательную): в квартиру заводят два стояка (для «обратки» и подачи), а уже внутриквартирная система (точнее, е конфигурация) определяется жильцами. Подобного рода схема применяются в новостройках, благодаря чему люди регулируют расход тепловой энергии, делая выбор между экономией и комфортом.

Выясним, каким образом осуществляется данная регулировка.

1. Монтаж общего термостата на магистрали «обратки». В таком случае расход рабочей жидкости определяется температурой внутри квартиры: если она будет снижаться, то расход, соответственно, увеличится, а если повышаться – снизится.

2. Дросселирование радиаторов отопления. Благодаря дросселю проходимость отопительного прибора ограничивается, температура снижается, а значит, сокращается расход тепловой энергии.

Частные дома

Продолжаем говорить про расчет Гкал на отопление. Владельцы загородных домов интересуются, прежде всего, стоимостью гигакалории тепловой энергии, полученной от того или иного вида топлива. В этом может помочь приведенная ниже таблица.

Таблица. Сравнение стоимости 1 Гкал (с учетом транспортных расходов)

Наименование энергоресурса	Приблизительная стоимость, в рублях*
Газ (сжиженный)	520
Газ (природный)	3 300
Уголь	550
Дизельное топливо	3 270
Пеллеты	1 800
Электрическая энергия	4 300

* — цены примерные, так как тарифы могут отличаться в зависимости от региона, более того, они еще и постоянно растут.

Другие способы определения количества тепла

Добавим, что также существуют и другие способы, при помощи которых можно рассчитать объем тепла, которое поступает в систему отопления. В данном случае формула не только несколько отличается от приведенных ниже, но и имеет несколько вариаций.

Что же касается значений переменных, то они здесь те же, что и в предыдущем пункте данной статьи. На основании всего этого можно сделать уверенный вывод, что рассчитать тепло на отопление вполне можно своим силами. Однако при этом не стоит забывать о консультации со специализированными организациями, которые ответственны за обеспечение жилья теплом, так как их методы и принципы произведения расчетов могут отличаться, причем существенно, а процедура может состоять из другого комплекса мер.

Если же вы намереваетесь обустроить систему «теплого пола», то подготовьтесь к тому, что процесс расчета будет более сложным, поскольку здесь учитываются не только особенности контура отопления, но и характеристик электрической сети, которая, собственно, и будет подогревать пол. Более того, организации, которые занимаются установкой подобного рода оборудования, также будут другими.

Обратите внимание! Люди нередко сталкиваются с проблемой, когда калории следует переводить в киловатты, что объясняется использованием во многих специализированных пособиях единицы измерения, которая в международной системе называется «Си». >. В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850

Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий

В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850. Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий.

Дабы избежать возможных ошибок, не стоит забывать и о том, что практически все современные тепловые счетчики работают с некоторой погрешностью, пусть и в пределах допустимого. Такую погрешность также можно рассчитать собственноручно, для чего необходимо использовать следующую формулу:

Традиционно, теперь выясняем, что же обозначает каждое из этих переменных значений.

1. V1 – это расход рабочей жидкости в трубопроводе подачи.

2. V2 – аналогичный показатель, но уже в трубопроводе «обратки».

3. 100 – это число, посредством которого значение переводится в проценты.

4. Наконец, Е – это погрешность учетного устройства.

Согласно эксплуатационным требованиям и нормам, предельно допустимая погрешность не должна превышать 2 процентов, хотя в большинстве счетчиков она составляет где-то 1 процент.

В итоге отметим, что правильно произведенный расчет Гкал на отопление позволяет значительно сэкономить средства, затрачиваемые на обогрев помещения. На первый взгляд, процедура эта достаточно сложна, но – и вы в этом убедились лично – при наличии хорошей инструкции ничего трудного в ней нет.

На этом все. Также советуем посмотреть приведенный ниже тематический видеоматериал. Удачи в работе и, по традиции, теплых вам зим!

Как вам статья?

Мне нравится2Не нравится1

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

• Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
• Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

• Через наружные стены покидает здание до 40% тепла.
• Через полы — до 10%.
• То же самое относится и к крыше.
• Через вентиляционную систему — до 20%.
• Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

• Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
• Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
• Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

• Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
• Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
• При 20% — 1,0.
• При 30% —2.
• При 40% — 1,4.
• При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

• Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
• При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
• При 3,5 м — 1,1.
• При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

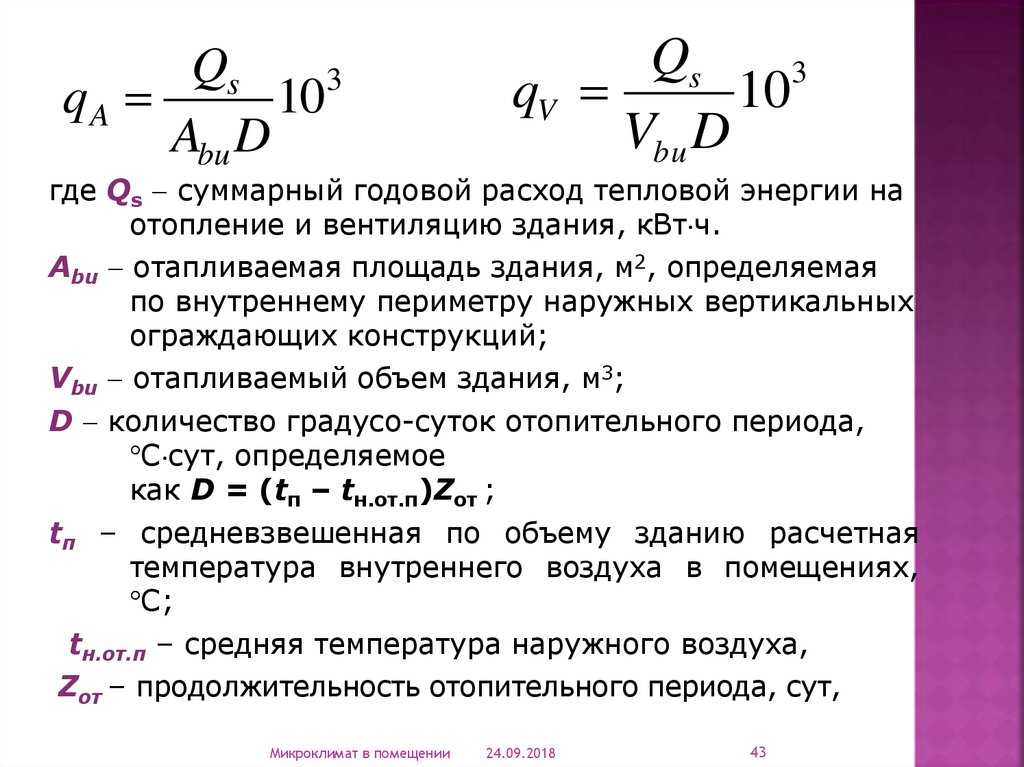

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.

Как люди используют тепловую энергию недр Земли?

Поэтому тепло в недрах земли сохраняется даже в зимнее время и это тепло можно использовать для обогрева зданий. Для этого потребуется сделать скважину и приобрести специальный тепловой насос. Тепловой насос, установленный в доме, преобразует энергию грунта, воды, а также воздуха в тепло, которым и отапливается дом.

• https://ru.uzvisit.com/1444-thermal-energy
• https://10i5.ru/raznoe/chto-takoe-teplovaya-energiya.html
• https://novoe-info.ru/chto-takoe-teplovaya-energiya/
• https://MadEnergy.ru/stati/teplovaya-energiya-edinicy-izmereniya-i-ix-pravilnoe-ispolzovanie.html
• https://fizi4ka.ru/fizika-s-formulami/glava-15-teplovaja-jenergija-i-rabota-nachala-termodinamiki.html
• https://RosSchet.ru/articles/pochemu_v_raschetakh_tepla_ispolzuyutsya_gkal_i_kvt/
