Как правильно сделать вентиляцию в деревянном доме

Оптимальные размеры санузла

Независимо от того, изготовлены душевая, ванная либо туалет в деревянном доме своими руками или бригадой профессиональных мастеров, их размеры определяются следующим рядом факторов:

• типу обустройства – отдельная уборная или совмещенная с душем и ванной;
• параметры жилища – габариты, этажность, площадь;
• количество проживающих в доме людей, а также их антропометрические данные;
• требуемое количество санузлов.

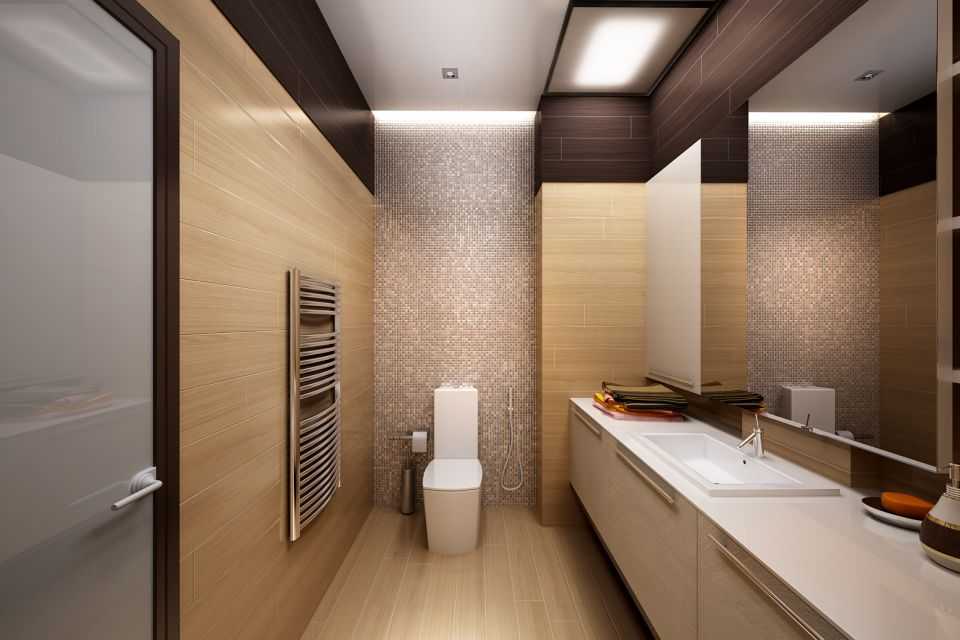

Размеры санузла зависят от многих факторов

При этом нельзя забывать о строительных нормах. Согласно им даже самый маленький и простой туалет в дачном домике должен иметь габариты не менее чем 0,8 на 1,2 м. Если предполагается установка раковины или умывальника, то минимальные размеры возрастают до 1,6 на 2,2 м, а в случае совмещения с ванной – до 2,2 на 2,2 м.

Пол и гидроизоляция

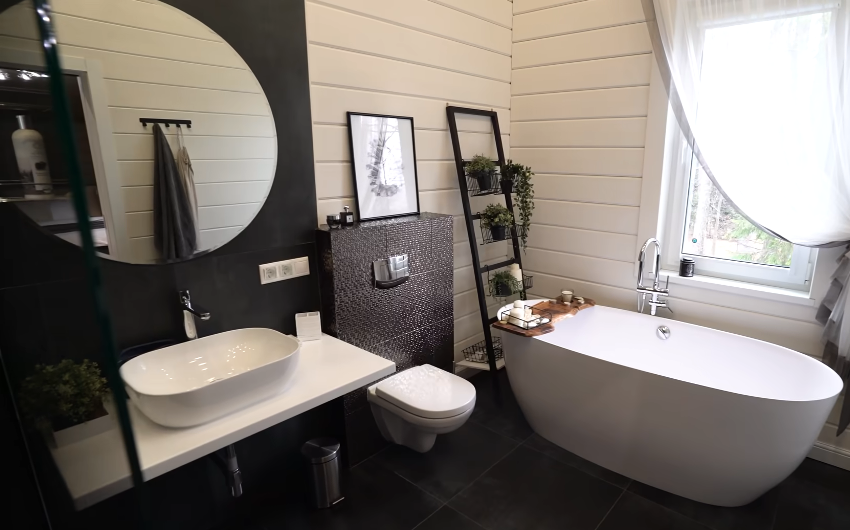

Будь то – деревенский дом, или загородный коттедж, или дача – пол в санузле требует обязательной гидроизоляции

Причем не важно, на каком этаже он обустроен. Для влагоизоляции пола, зачастую, в качестве опор имеющего лаги, применяется следующая пошаговая инструкция:

1. Поверх чернового пола укладываются и прикручиваются фрагменты предварительно нарезанного водостойкого листового материала – фанеры или гипсокартона.
2. Между листами выдерживается техзазор величиной в 3-4 мм.
3. Щели между плитами заделываются эластичным составом.
4. Далее поверхность выравнивается и пропитывается гидрофобной грунтовкой.
5. Затем укладывается рулонный гидроизолирующий материал внахлест между слоями и на стены по 10-20 см.
6. По периметру стены монтируется демпфирующая лента – чтобы пол не находился в жесткой связке с домом, а сохранял некую подвижность.
7. В конце заливается слой выравнивателя, толщиной не более 3 см.

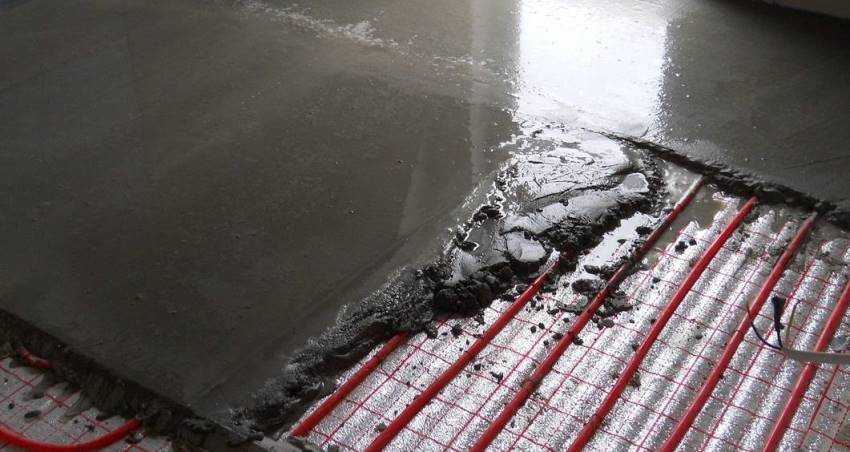

В санузле может быть предусмотрен теплый пол, который монтируется под стяжку

По завершении работ по гидроизоляции производится монтаж плитки на пол, либо доска – если требуется сохранить гармоничность дизайна помещения. Чтобы обеспечить дощатому материалу сохранность в ходе эксплуатации, под него также устанавливается каркас из лаг и поперечин по плавающей технологии.

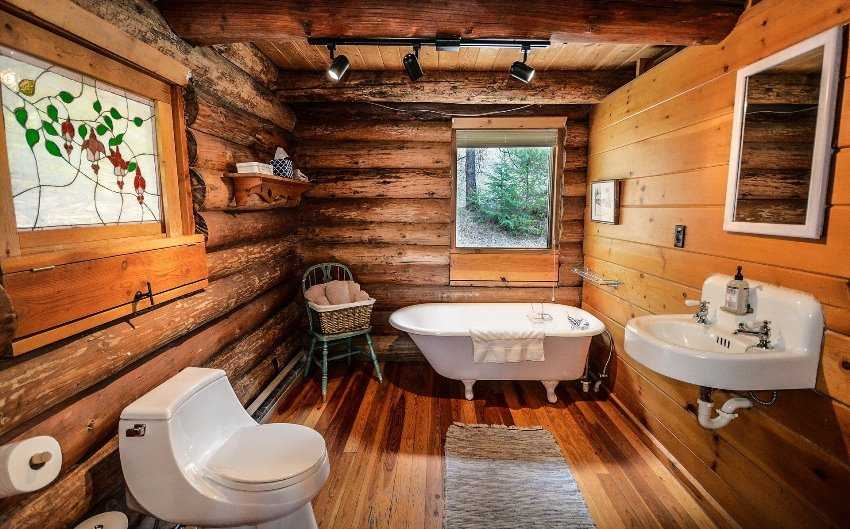

В уборной и тем более ванной необходимо брать прочную влагостойкую древесину – тик, лиственницу, термодоску или инженерную доску. Вместо плитки также можно взять водоустойчивые версии ламината или паркета.

Один из примеров гидроизоляции пола в санузле в видео:

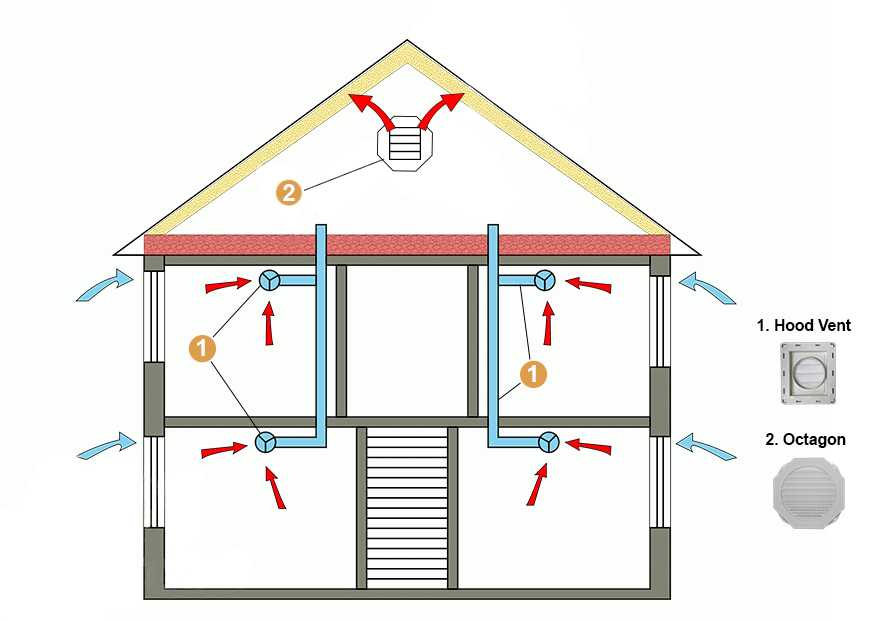

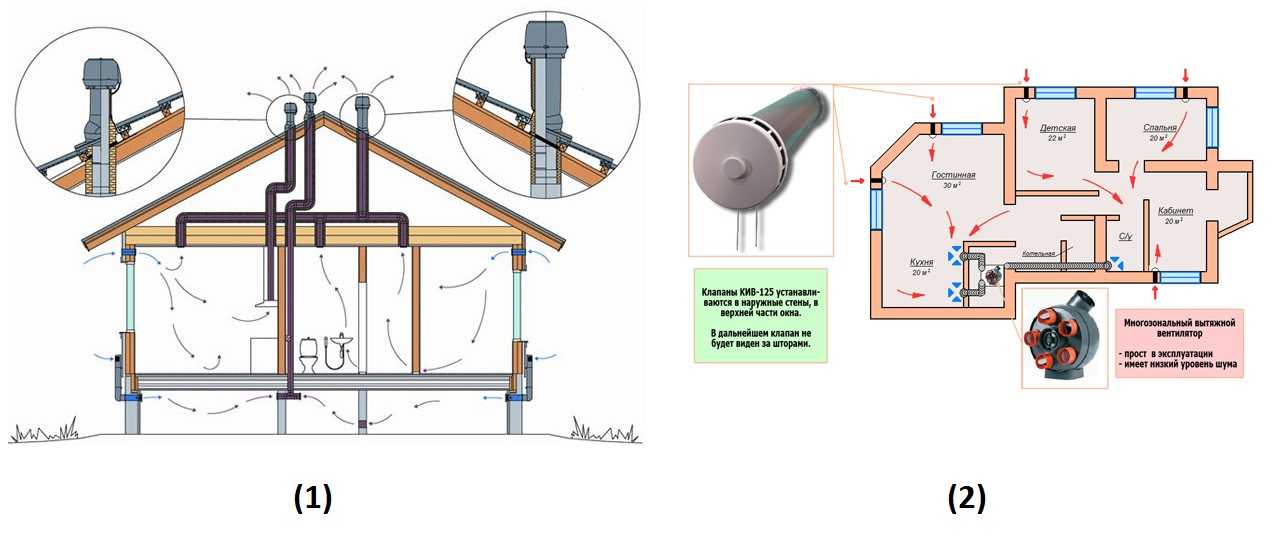

Как устанавливать систему вентиляции

Технология установки механической системы вентиляции:

1. Изначально, под потолком делают 2 воздуховоды. Один необходим для притока воздуха, а другой, соответственно, для его удаления.
2. Далее делают опуск от каждой трубы.
3. На уровне потолка, где заканчивается выпуск, устанавливают воронки.
4. На одну воронку монтируется вентилятор, на другую устанавливается декоративная решетка.

При монтаже системы вентиляции стоит позаботиться о пожаробезопасности. Используйте мягкие, не возгорающиеся материалы. Также нужно установить противопожарную заслонку, которая может перекрыть доступ кислорода при возможном возгорании.

В любом случае, хорошая вентиляция ванной комнаты в деревянном доме зависит от правильного подбора самого вентилятора. При выборе этого устройства стоит полагаться на некоторые показатели той или иной модели. В первую очередь, это уровень шума, который не должен быть выше чем 40 децибел.

Второй показатель – способ компоновки. Это может быть вентилятор скомпонованный втулками либо шарикоподшипниками. Вентиляторы с компоновкой шарикоподшипниками имеют больший срок эксплуатации и в работе они значительно тише.

Третий параметр – производительность вентилятора. Этот показатель измеряется в куб./час. Чтобы правильно определить необходимую модель, нужно подсчитать объем ванного помещения и умножить эти данные на кратность воздухообмена. Оптимальные цифры составят 8/10.

Четвертым, не менее важным показателем является способ запуска вентилятора. Наиболее практичным и удобным является запуск одновременно с включением освещения. Кроме того, можно установить специальный датчик влажности. Он может контролировать работу вентилятора.

То есть, при достижении максимального уровня влажности будет включаться вентилятор и наоборот. Очень удобными являются и вентиляторы, оснащенные таймерами, которые программируются под желаемый режим и определенное время роботы.

И еще один совет: покупайте вентиляторы, предназначенные для ванных помещений с повышенным уровнем влажности.

Порядок монтажных работ

Схема монтажа вентканала

• При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
• Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
• Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
• Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
• Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
• Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
• Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
• Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.

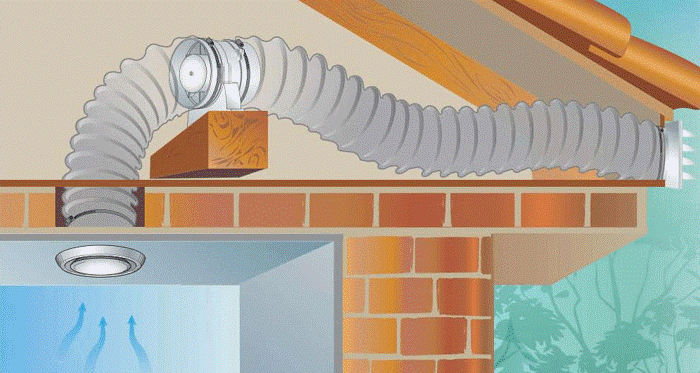

• Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
• Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
• После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой

Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Пол и гидроизоляция

Будь то – деревенский дом, или загородный коттедж, или дача – пол в санузле требует обязательной гидроизоляции

Причем не важно, на каком этаже он обустроен. Для влагоизоляции пола, зачастую, в качестве опор имеющего лаги, применяется следующая пошаговая инструкция:

1. Поверх чернового пола укладываются и прикручиваются фрагменты предварительно нарезанного водостойкого листового материала – фанеры или гипсокартона.
2. Между листами выдерживается техзазор величиной в 3-4 мм.
3. Щели между плитами заделываются эластичным составом.
4. Далее поверхность выравнивается и пропитывается гидрофобной грунтовкой.
5. Затем укладывается рулонный гидроизолирующий материал внахлест между слоями и на стены по 10-20 см.
6. По периметру стены монтируется демпфирующая лента – чтобы пол не находился в жесткой связке с домом, а сохранял некую подвижность.
7. В конце заливается слой выравнивателя, толщиной не более 3 см.

В санузле может быть предусмотрен теплый пол, который монтируется под стяжку

По завершении работ по гидроизоляции производится монтаж плитки на пол, либо доска – если требуется сохранить гармоничность дизайна помещения. Чтобы обеспечить дощатому материалу сохранность в ходе эксплуатации, под него также устанавливается каркас из лаг и поперечин по плавающей технологии.

В уборной и тем более ванной необходимо брать прочную влагостойкую древесину – тик, лиственницу, термодоску или инженерную доску. Вместо плитки также можно взять водоустойчивые версии ламината или паркета.

Один из примеров гидроизоляции пола в санузле в видео:

Обустройство дачного санузла

Стандартно конструкция уличного дачного туалета – это небольшая постройка из дерева или кирпичей (детальнее: «Уличный туалет своими руками — постройка и обустройство»). Ее устанавливают над выгребной ямой. При пользовании туалетом возникновение зловония неизбежно, поскольку в емкости для нечистот постоянно происходят так называемые анаэробные процессы, которые представляют собой разложение органики с участием природных бактерий. В итоге начинает выделяться метан – именно он и является причиной неприятного запаха. На фото видно, как выглядит типичная схема дачного клозета (про

Проверка работоспособности системы

Проверка вентиляции зажженной спичкой

После монтажа вентиляции санузла пришло время проверить, правильно ли она функционирует. Зажгите спичку или свечу и поднесите поближе к вентиляционному отверстию. При хорошей тяге язычок пламени будет трепетать и отклоняться в сторону отверстия. Сила тяги не должна существенно уменьшаться даже при закрытых форточках.

Следуя рекомендациям, вы обязательно сумеете смонтировать своими руками систему вентиляции санузла в деревянном доме! Отныне все обитатели вашего жилища смогут полной грудью вдыхать живительные струи свежего воздуха.

Монтаж вентиляционного канала

Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.

Выбор подходящих материалов

Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.

Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.

Выпиливание вентиляционных отверстий

На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.

Утепление стенок вентиляционной трубы

Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.

• Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
• Шов соединительный проклеиваем фольгированным скотчем.
• Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
• И опять проклеиваем скотчем.
• После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.

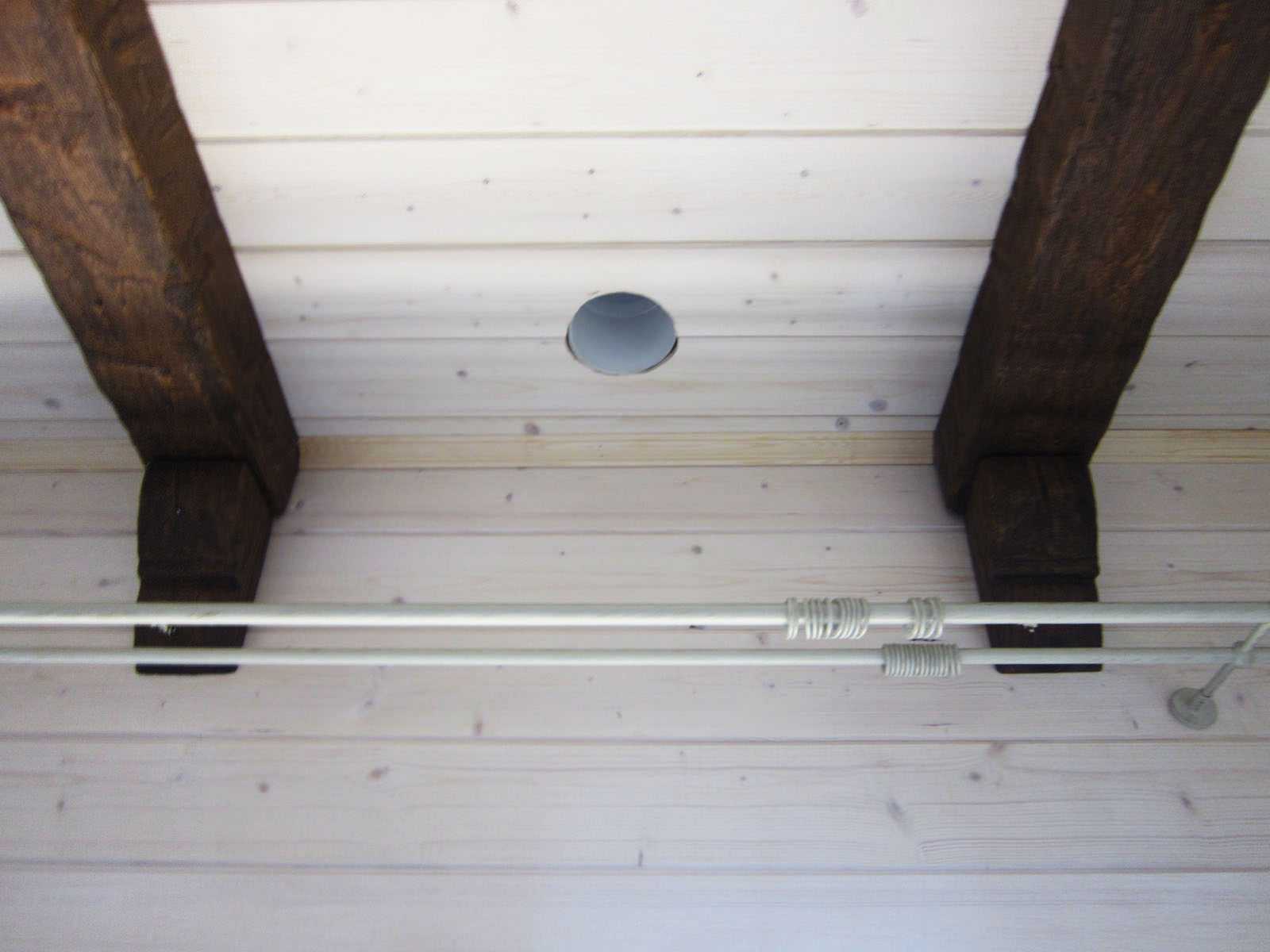

Устройство вентиляционного отверстия

В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.

Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.

Порядок монтажных работ

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Как правильно создать вентиляционную систему?

Как только будет решено, где именно должна создаваться данная система, можно приступать к ее формированию. При этом для каждого помещения можно предусмотреть наличие отдельной системы или может быть создана целостная конструкция, оснащенная особыми вентиляционными каналами, которые будут подключены к одному качественному и дорогостоящему оборудованию, за счет чего будет обеспечена надежная вентиляция во всех нужных комнатах.

Первоначально создается проект определенного строения, в котором будет указано, какие именно помещения нуждаются в вентиляции. Сюда входит санузел и подвал, фундамент и другие элементы дома. После этого принимается решение о том, какой тип вентиляции будет создан, а только потом начинается формирование естественной вентиляции или устанавливается подходящее принудительное оборудование.

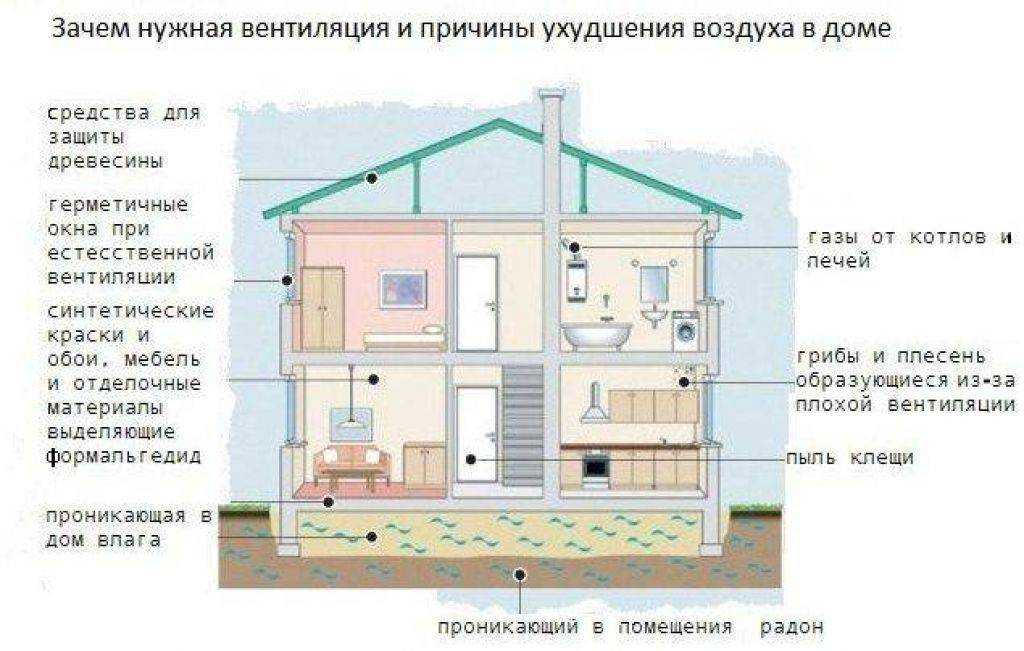

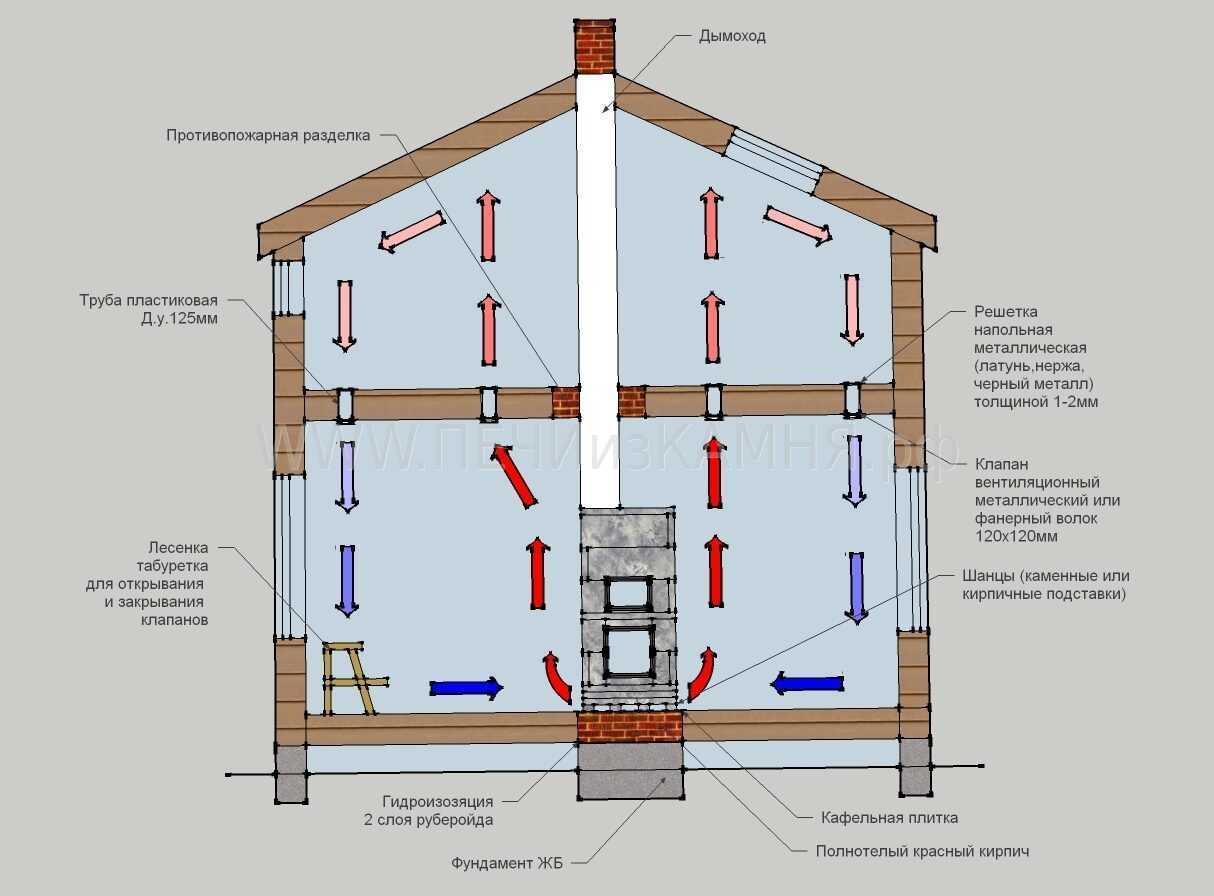

Вентиляция санузла в современном деревянном доме

В давнюю эпоху не существовало такого понятия, как вентиляция отхожих мест, зато в бревенчатых домах русская печь служила средством естественной очистки воздуха. Застоявшийся воздух вместе с запахами помойного ведра затягивался в печное поддувало и через трубу уносился наружу.

Нынешние строительные технологии лишают стены деревянного каркасного дома способности «дышать». А герметичные стеклопакеты и подавно превращают жилище в подобие космической станции. Для проветривания комнат можно установить окна с вентиляционными отверстиями, но для эффективной вентиляции санузла в частном доме такой способ не годится.

Чтобы гарантированно избавиться от спертого воздуха, вам придется сделать искусственную вентиляцию в санузле своими руками. Ее суть в том, что вытяжной вентилятор встраивают в систему, и он многократно усиливает воздухообмен. Наилучшим из вариантов считается установка центрального вентилятора на чердаке. Дополнительно можно оснастить систему датчиками состояния воздуха для оптимизации режима работы вентилятора.

Деревянный дом с течением времени даст некоторую усадку и его конструкции могут сдвинуть повредить элементы вентиляционной системы. Учитывайте эту особенность, и при прокладке воздуховодов оставляйте компенсационные зазоры.

При разработке проекта вентиляционной системы нужно решить вопрос совмещения воздуховодов. Например, вентиляция санузлов общественных зданий должна осуществляться только независимой системой, и объединять ее с общей запрещено по нормам СНиП вентиляции санузлов

Но в частных домах такая предосторожность бывает излишней. Достаточно установить на вентканале обратный клапан, и запахам из туалета будет отрезан путь в жилые помещения. Наглядным примером комбинирования воздуховодных каналов может служить санузел, оборудованный по типу люфт-клозета

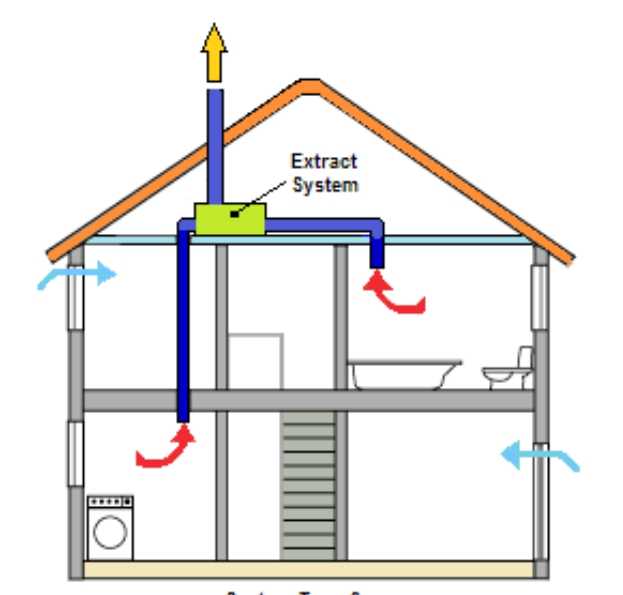

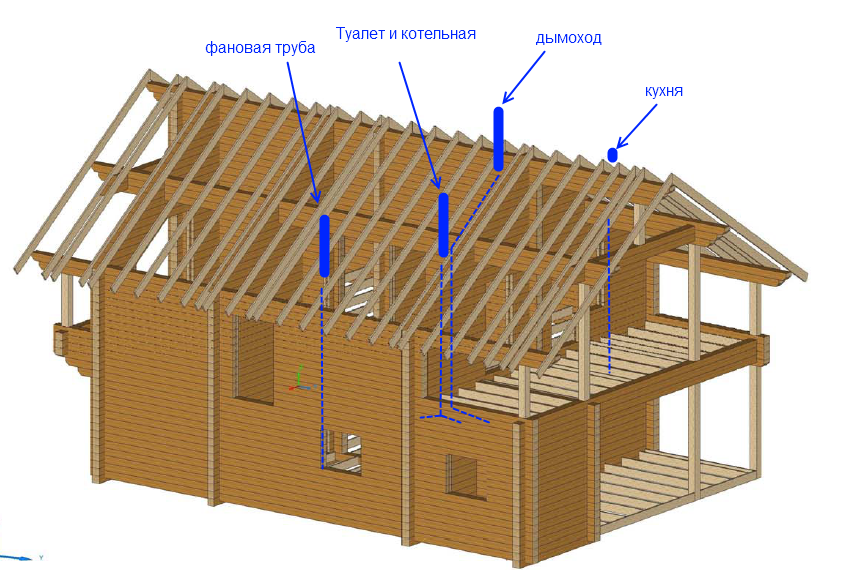

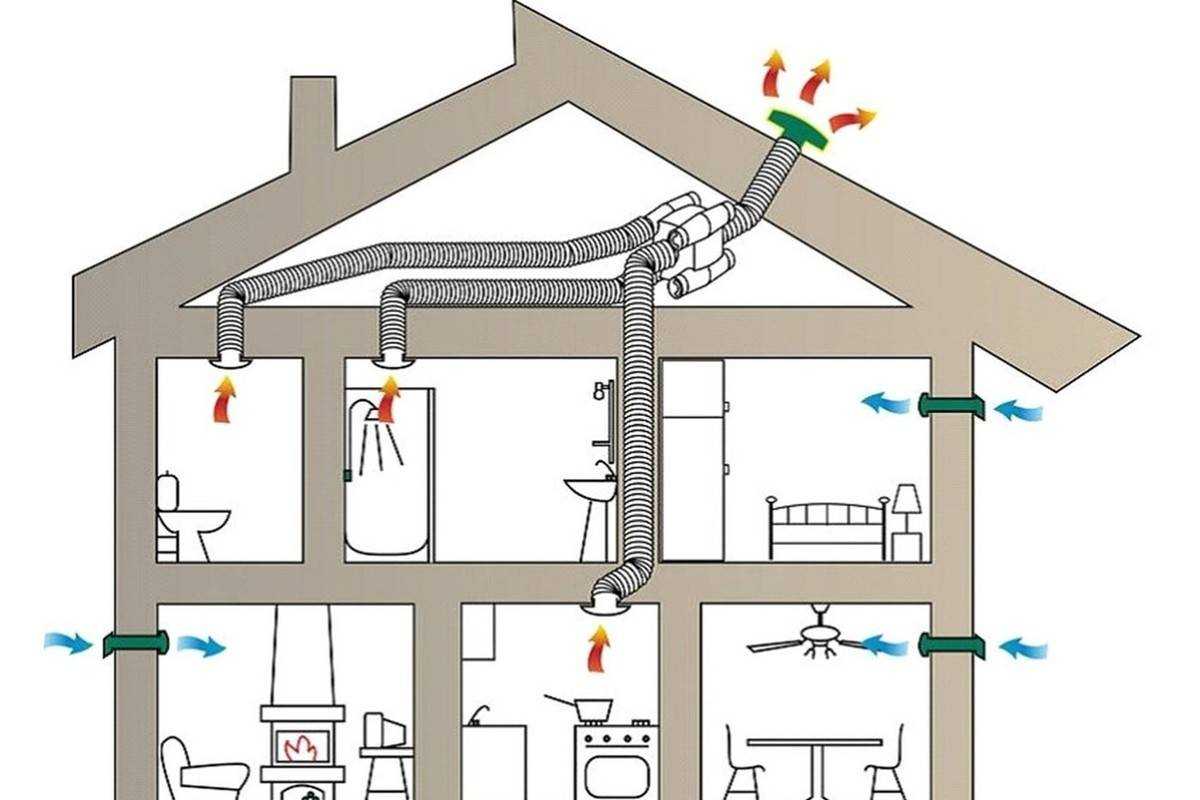

Наглядным примером комбинирования воздуховодных каналов может служить санузел, оборудованный по типу люфт-клозета.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Приточно-вытяжной вентилятор

• Вычисляется площадь санузла (ванной комнаты).
• Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
• Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Порядок монтажных работ

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

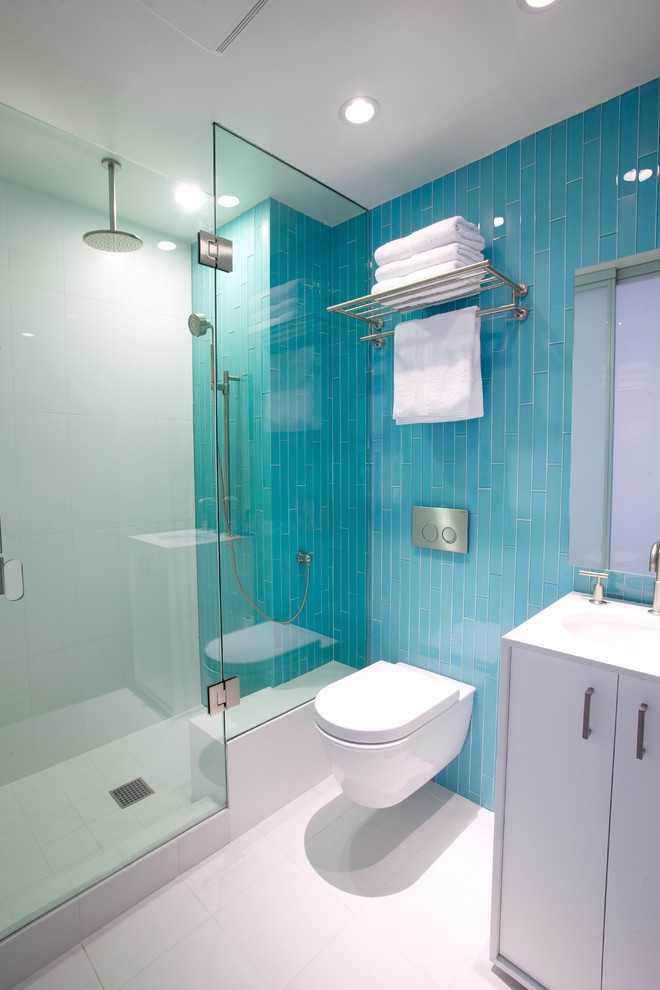

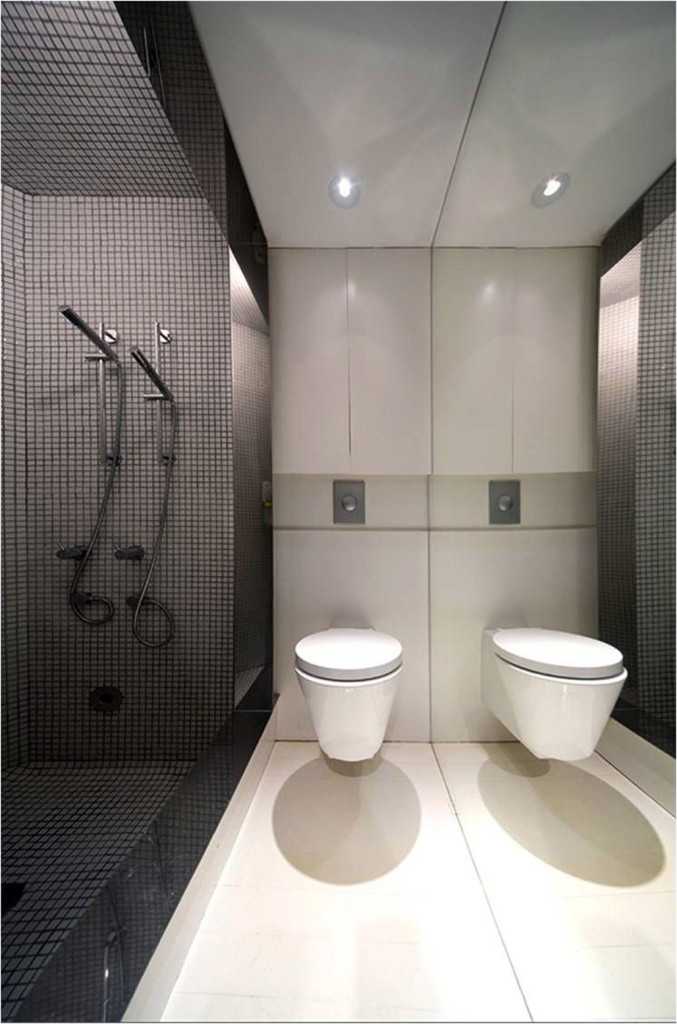

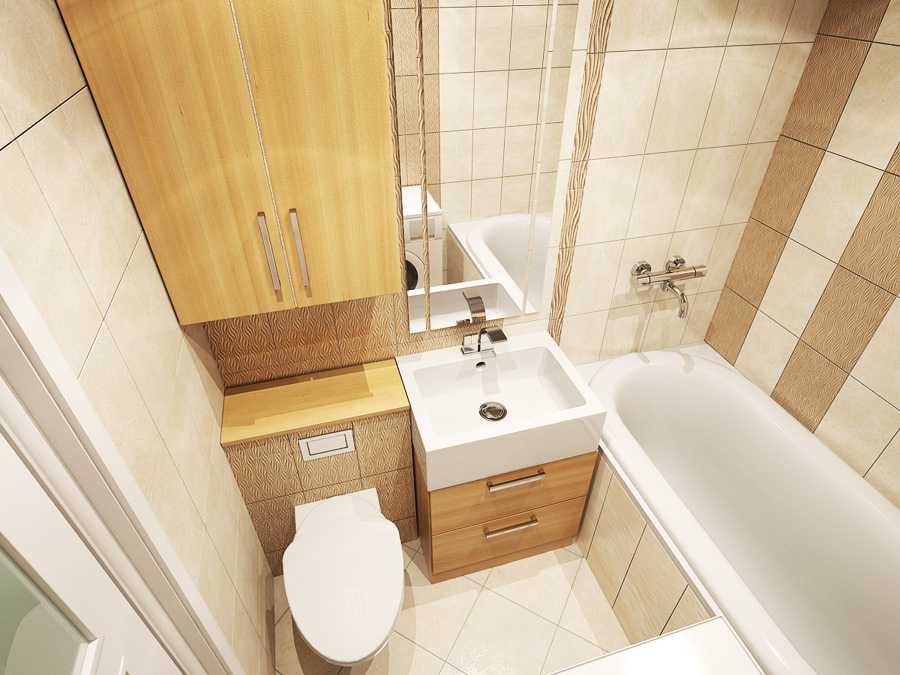

Совмещенный санузел

Когда в одном помещении находится туалет и ванная или душевая, санузел приобретает статус совмещенного. В таком случае к нему предъявляется следующий ряд требований:

1. Минимальная площадь – от 3,8 м2.
2. Свободный подход к инженерным системам на случай их замены, ремонта и обслуживания.
3. Достаточное для удобной эксплуатации расстояние между сантехническими устройствами.
4. Ширина прохода – не менее 0,6 м.
5. Дистанция между приборами – от 0,3 м.
6. Расстояние от края душевой или ванной до противолежащей стены – не менее 0,7 м.

Объединенный санузел позволяет экономить на расходных материалах, полезной площади жилища и материалах для инженерных систем. Однако он может доставлять постоянное неудобство при необходимости одновременного пользования жильцами. Например, одному может потребоваться душ, другому туалет.

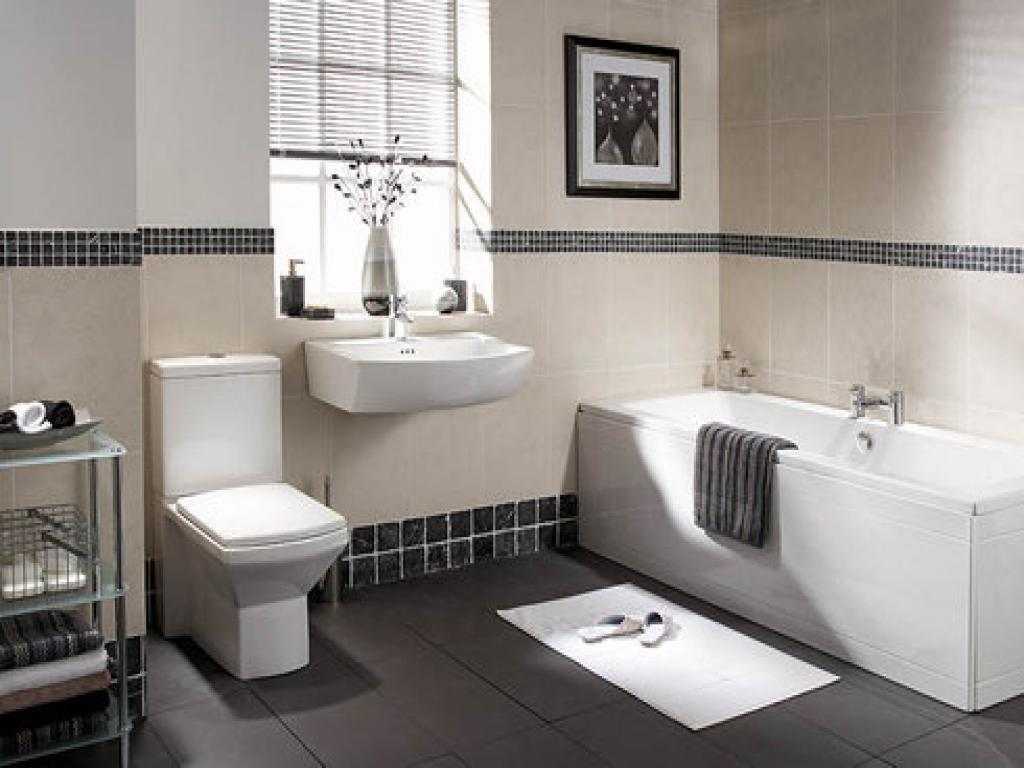

Совмещенный санузел подходит для небольшой семьи

Количество санитарных узлов и их расположение

Рассмотрим основные факторы, которые следует учитывать, выполняя проектирование санузлов:

Количество санузлов выбирают в зависимости от того, какова площадь дома и сколько человек в нем проживает. В случае одноэтажного дома небольшой площади, в котором не более двух спален, чаще всего обустраивается одна ванная комната и один санузел или уборная неподалеку от гостиной. Может также рассматриваться планировка совмещенного санузла для гостей, а дверь в санузел или уборную желательно делать в холле, а не в общей комнате для отдыха;

• В случае двухэтажного дома, в котором имеется три или более спален, в которых проживают два взрослых человека и два ребенка, планировки санузлов выполняют следующим образом: на первом этаже – гостевая уборная, на втором – 2 ванных комнаты, из которых одна располагается возле родительской спальни, вторая, выходящая в коридор – используется детьми;
• При наличии гостевой спальни на первом этаже оптимальным вариантом является обустройство санузла, а не уборной. При этом санузел должен быть расположен достаточно близко как к комнате для гостей, так и к комнате отдыха;
• При постоянном проживании в доме пожилых людей, возле их спальни (обычно на первом этаже) предусматривается отдельная полноценная ванная комната, а для гостей выполняется планировка совместного санузла около общественной зоны;
• Максимальную комфортность обеспечивает такая планировка санузлов, когда при каждой спальне имеется отдельная ванная комната, а на первом этаже – общий гостевой санузел. Рациональность такого решения определяется только площадью дома и финансовыми возможностями хозяев;
• При наличии в доме нескольких этажей санузлы рекомендуется размещать друг над другом в целях экономии на прокладке различных коммуникаций;

• Обдумывая расширение санузла, следует также заранее продумать, где будет размещаться стиральная машина. Идеальным вариантом является оборудование отдельной постирочной под стирку, сушку, глажку белья и прочие хозяйственные нужды;
• В санузлах не требуется интенсивное естественное освещение, поэтому они могут располагаться возле северной стены, которую не рекомендуется оснащать окнами.

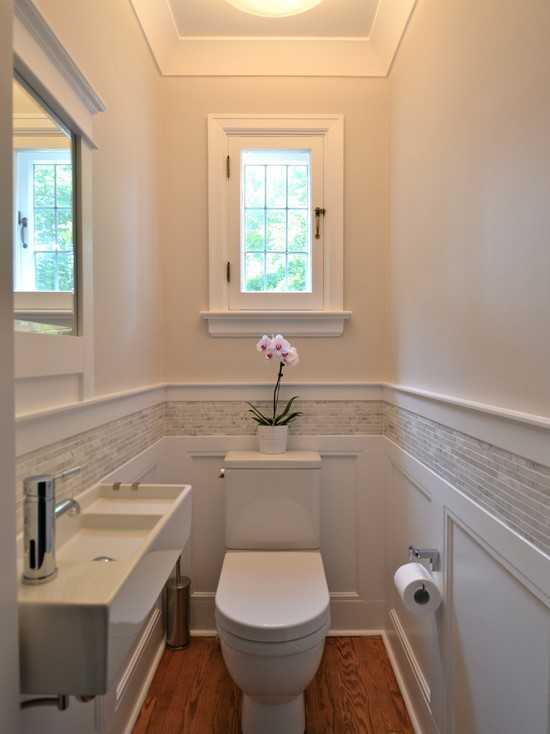

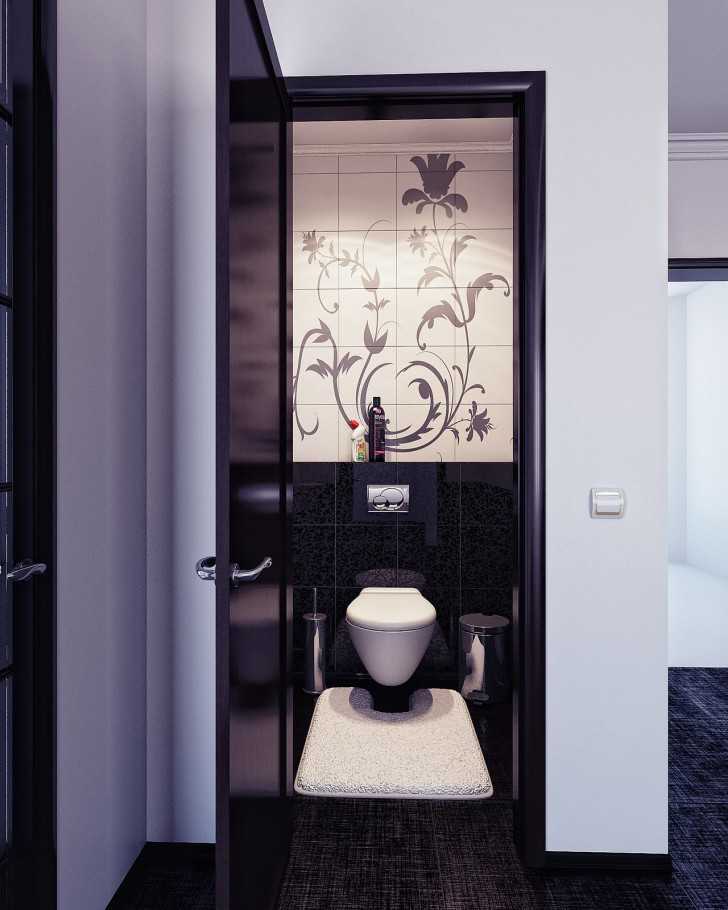

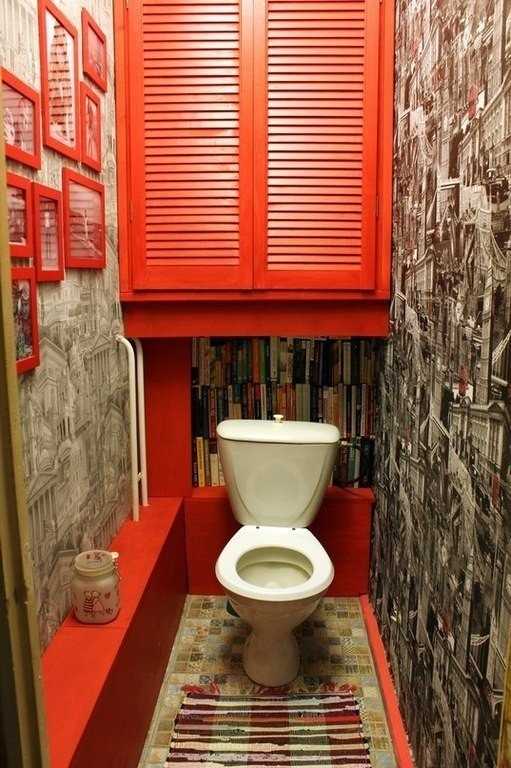

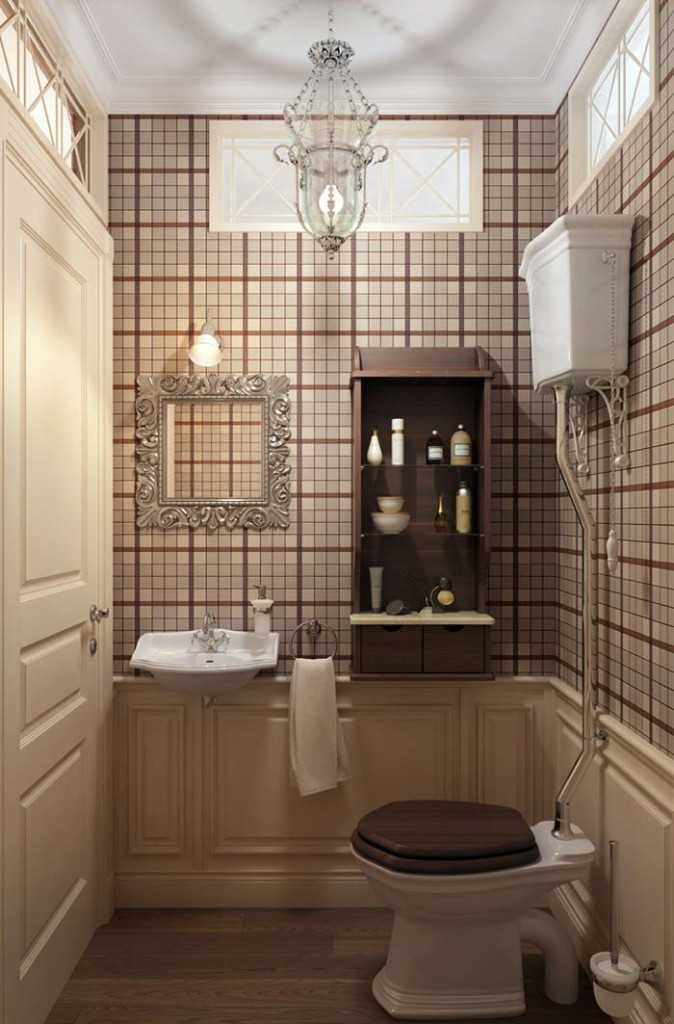

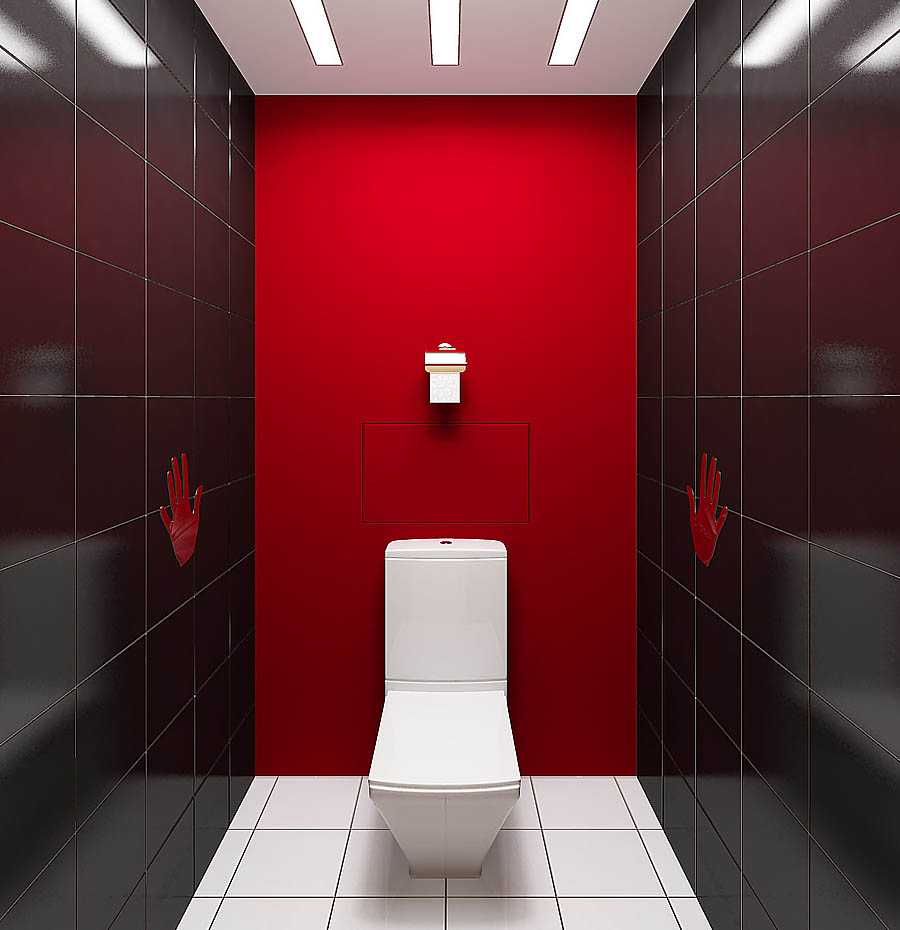

Планировка уборной

Уборная считается достаточно комфортной, когда в ней можно разместить умывальник и унитаз, требующие в совокупности площади в полтора квадратных метра. Писсуар и биде в частных домах устанавливают довольно редко, только при наличии свободного места, которое чаще занимают стиральной и сушильной машинами, шкафами для хранения белья и т.д.

Уборная большого размера также может быть превращена в санузел путем размещения в ней душевой кабины, при этом может потребоваться увеличение санузла за счет коридора. Оборудование окна в уборной может повысить ее привлекательность, но при этом рациональное использование пространства требует высоты подоконника в 130 и более сантиметров, что позволяет установить под ним унитаз или организовать зону для хранения.

Выполнение планировки санузла

Рассмотрим основные нюансы грамотного планирования санузла:

При планировке ванной комнаты ванну, умывальник и унитаз можно разместить на площади, составляющей 3,3 м 2 . В случае необходимости установки стиральной машины минимальный размер помещения составляет 3,5 м 2 . В больших ванных комнатах , которые обычно располагаются около главной спальни, могут быть дополнительно размещены второй умывальник, кабина для душа, биде, писсуар, шкафчики для хранения косметики, белья, бытовой химии и т.д.;

• В случае еще большего размера помещения ванна может быть установлена по центру, при этом доступ к ней может быть обеспечен со всех сторон.
• Рядом можно поставить кресло из непромокаемого или быстросохнущего материала. Различные шкафы при этом устанавливают на расстоянии от ванны, поскольку, несмотря на их покрытие специальными составами, постоянное воздействие влаги снижает их срок службы;

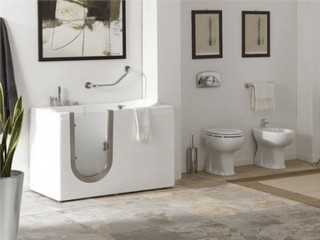

При планировке санузла для пожилых людей рекомендуется за счет размещения меньшего количества оборудования увеличить ширину различных проходов. Вместо ванны рекомендуется установить душ, оборудованный сиденьем, ширина прохода к нему должна составлять не менее 1 метра. Кроме того, в таком санузле не должно быть скользких ковриков или плитки на полу, а расстояние между ванной и держателем полотенец или полотенцесушителем должно составлять около 50-70 см.

Вот и все, что хотелось рассказать о планировке дизайна санузла . Выполнение рекомендаций и предписаний данной статьи позволит еще на этапе строительства правильно спланировать санузел, обеспечив удобство, надежность и комфортность его эксплуатации.

Строительство туалета и вывод вентиляционной системы

Если вы собираетесь начать строительство туалета на вашем приусадебном участке, отдельно стоящего от других строений, тогда нужно на начальном этапе строительных работ позаботиться и о вентиляции. Перед тем как выводить стены строения изготовьте вентиляционную трубу для ямы. С ее помощью вы сможете не только себя, но и ваших соседей защитить от посторонних запахов, выходящих на улицу, а не собирающихся в кабинке. Но и о вентиляции внутри строения, также стоит обязательно позаботиться, если строение добротное, с плотно закрывающимися дверями, а крышка чаще всего остается открытой, то все неприятные запах будут скапливаться внутри.
