Вентиляция чердака в частном доме: правила и устройства для организации воздухообмена

Виды систем вентиляции для чердака

В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.

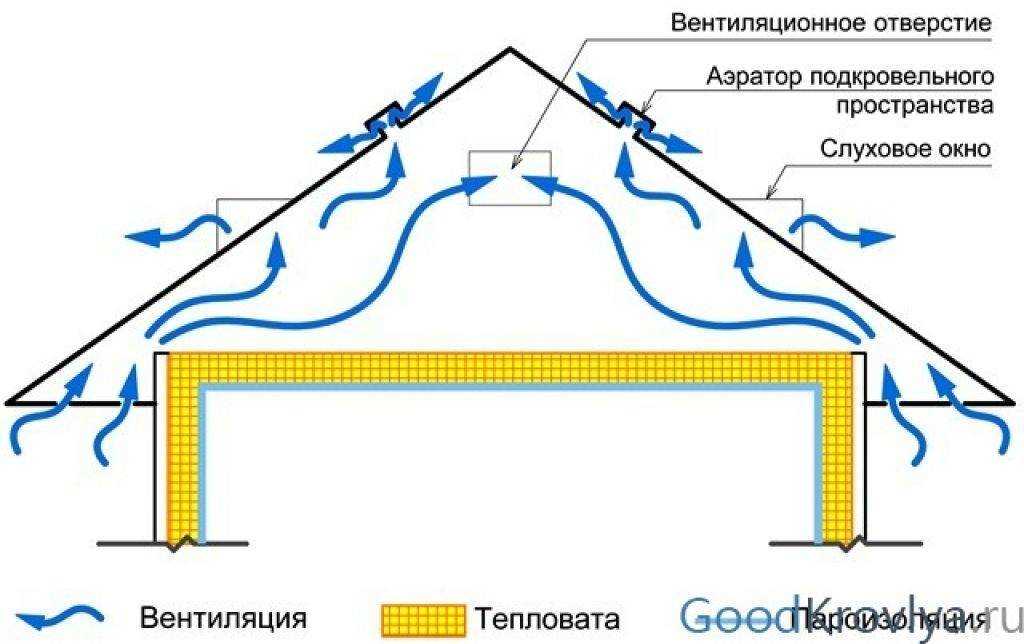

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

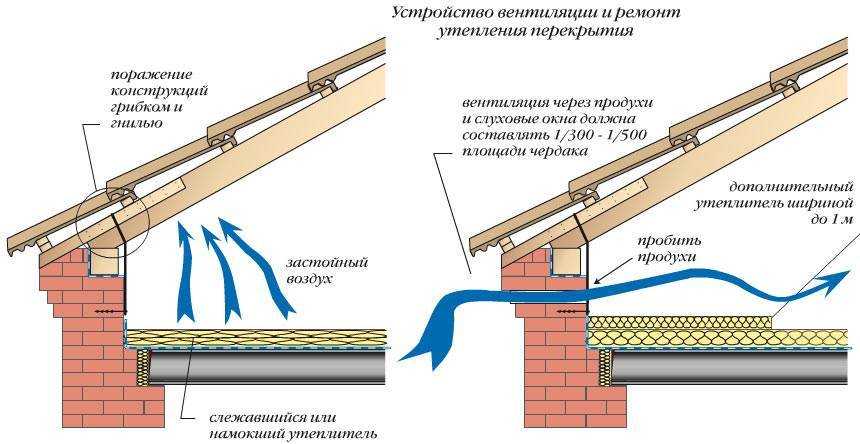

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Принудительная вентиляция – более дорогая. Её задача состоит в том, чтобы специальное устройство управляло воздушными массами. Хорошо справляются с задачей вентиляции такие девайсы, как дефлекторы. Они особенно ценятся за рубежом, хотя и в России их все чаще удается увидеть на крышах загородных домов. Суть их работы проста: устройство задействует энергию ветра для повышения тяги в трубе. Классический дефлектор обычно имеет две части: стационарную, которую крепят на вентиляционную трубу, и вращающуюся. Подвижная насадка представляет собой шар с вертикальными лопастями. А специальный подшипник позволяет делать обороты по своей внутренней центральной оси. Дефлекторы и флюгеры устанавливают, как правило, на коньке или ближе к коньку с расстоянием между элементами не более 8 метров:

Отметим, что вентиляционные трубы нужно обязательно выводить над крышей дома, ни в коем случае не оставлять их в подкровельном пространстве. В противном случае в помещении начнет скапливаться теплый влажный воздух из жилых комнат, быстро образуется конденсат на кровельном покрытии. Все это грозит попаданием влаги в утеплитель и на деревянные стропила, что ничем хорошим не закончится.

В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.

Надеемся, что теперь вы достаточно глубоко разобрались в этом вопросе!

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

• слуховыми чердачными окнами;
• вентиляционными зазорами при монтаже кровли;
• специально сконструированными коньками;
• разными элементами с вентиляционными отверстиями;
• вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
• вентиляцией дымохода, карнизов;
• вентиляция на двухскатных крышах коньков.

1. Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
2. Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
3. Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
4. Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
5. Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
6. Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
7. Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

Внимание
При правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши.

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

1. Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
2. На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
3. Высота пассивной заслонки над полом составляет 180 – 200 см.
4. При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
5. Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.

Что сложного в оборудовании дома системой вентиляции

Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:

Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений.

На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

1. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
2. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха. Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

• для поступления свежего воздуха, насыщенного кислородом, в дом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• воздухообмена в чердачной или мансардной части дома.

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

• полувальмовая;
• шатровая;
• ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

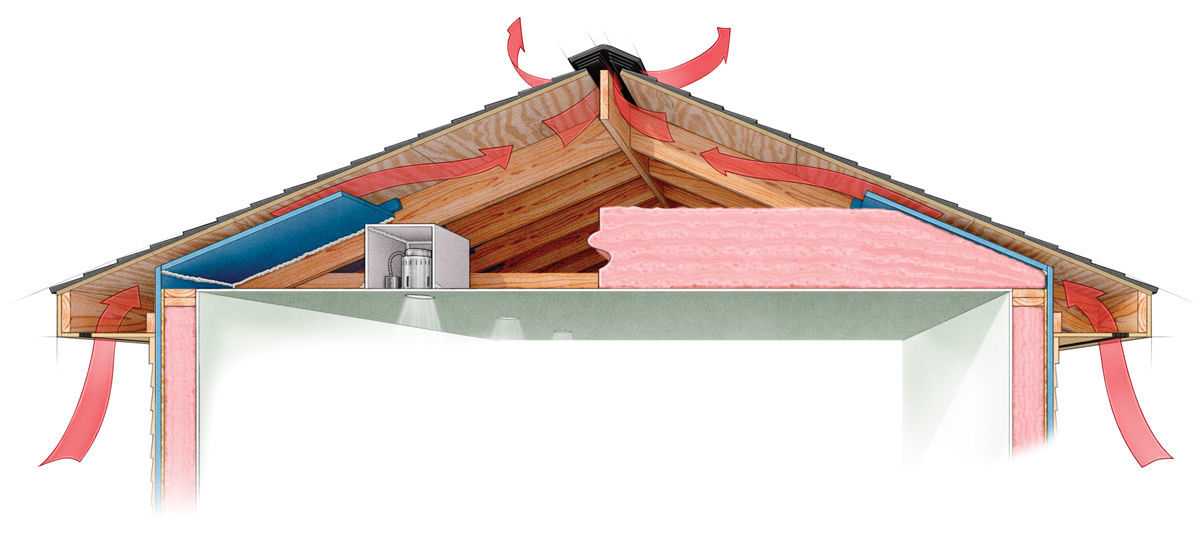

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

1

Отсутствие надлежащего воздухообмена проявляется в повышенной влажности комнат на верхних этажах, которые расположены ближе к кровле. Однако это лишь малая толика всех опасностей, которые становятся следствием плохой вентиляции. Представьте себе классическую русскую зиму: снег, мороз, дрова потрескивают в камине… Вы всеми силами постарались и не поскупились на утеплитель, но вот к вентиляции отнеслись легкомысленно.

И вот часть тепла даже через уходит из помещения, нагревая непосредственно кровельный материал. Снег на кровле начинает слегка подтаивать, однако на участке, где крыша образует свес, температура по-прежнему зимняя, и образовавшаяся талая вода снова замерзает. Так через некоторое время образуется барьер, которые не дает поступающей снова и снова воде сойти с крыши – вместо этого вода ищет другие пути отхода, например, соединения в кровельном материале, через которые она легко может просочиться внутрь кровли. А там у нас утеплитель, который, намокнув, теряет все свои качества.

Не говоря уже о деревянных стропилах, соседство которых с влажным утеплителем никак удачным не назовешь. Именно поэтому правильно организованный воздухообмен, т.е. вентиляция – это залог долгой службы всей кровельной системы. Вентиляционная система смешивает температуру внешней среды с температурой кровли, благодаря чему на крыше не образуется наледь и сосульки, а это уже вопросы безопасности вас и вашей семьи.

Думать о том, как сделать вентиляцию в мансарде, следует на этапе сооружения самой , когда открыт доступ к кровле со стороны чердака. Забывчивость или незнание могут обойтись вам в кругленькую сумму. Нередко даже профессиональные строители-кровельщики не уделяют этому вопросу должного внимания. Страдает, соответственно, заказчик-владелец дома. Существуют два способа вентиляции подкровельного пространства. Первый основан на использовании естественной тяги, второй предусматривает установку принудительной вентиляции, когда приток воздуха обеспечивает вентилятор.

Особенности монтажа вентиляции с выходом на крышу

Особое внимание следует уделить креплению вентиляционной трубы

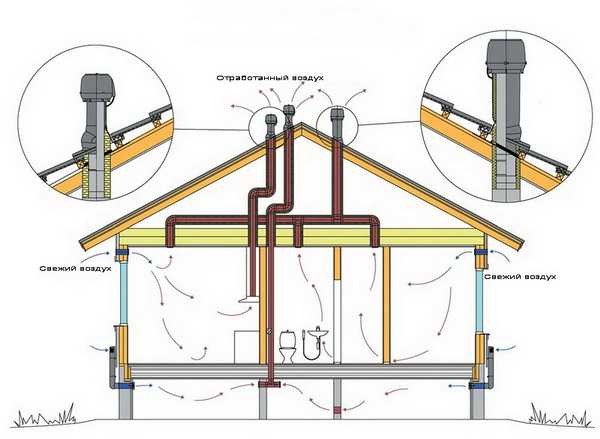

Особенности обустройства вентиляции рассматриваются на примере типового воздуховода, прокладываемого между кровельным покрытием и потолком жилого дома

Очень важно правильно подобрать место его вывода в чердачное помещение, в котором не должно располагаться важных строительных элементов

Кроме того, повышенное внимание уделяется схеме разводки вентиляции под кровлей, поскольку от этого зависит прочность конструкций перекрытия, в которых делается отверстие под воздуховод

Высота и диаметр трубы зависят от тех условий, в которых она будет эксплуатироваться, а также от типа вентиляции и объема помещения

Особое внимание также уделяется следующим моментам:

• На скатных кровлях оголовок вентиляционной конструкции делается рядом с коньком, что позволяет обходиться без его дополнительной фиксации.
• При таком подходе большая часть трубы располагается в чердачной или мансардной части, где она надежно защищена от резких перепадов температур и сильных порывов ветра.
• Выход на крышу оформляется таким образом, чтобы дождь и снег не попадали под кровельное покрытие.
• Для соединения отдельных элементов воздуховода потребуются специальные фланцы, приобрести которые можно в любом строительном магазине.

Особое внимание следует уделить герметичности труб в местах их выхода через кровлю. Для этого разработаны специальные фасонные изделия, представляющие собой патрубок с гибким металлическим основанием, внешне он напоминает типовой фланец

При монтаже он плотно прижимается к кровельному покрытию, принимая рельеф материала кровли из металлочерепицы, например. По ходу установки вывода воздуховода стараются разместить этот узел таким образом, чтобы добиться идеальной герметизации мест сочленения.

Вентиляция чердака

Если между улицей и пространством под крышей осуществляется свободный воздухообмен, это можно назвать чердачной вентиляцией. Наиболее эффективны коньковые отверстия под свесом. Они позволяют использовать ветер и восходящие от потолка потоки тепла.

При правильном создании вентиляции чердака за 1 час воздушный поток способен дважды обогнуть изнутри всю кровлю. Воздух движется из продухов, которые расположены под карнизом. Он направляется к приконьковым пластинам. В случае утепленной кровли для свободного движения воздуха оставляют зазор между гидроизоляцией и материалом кровли.

Оптимальной вытяжкой является конструкция соединенных между собой специальными каналами продухов, расположенных в коньке, и скатных элементов, установленных возле конька. Для черепичной кровли производят специальные плитки с продухами. При создании вентиляционной системы в мастичной кровле применяют битумно-бутилкаучуковую мастику «Вента». Она обеспечивает надежную гидроизоляцию.

Еще одним способом вентиляции подкровельного пространства является установка дефлекторов. Они представляют собой специальные турбины для вентиляции, которые способны обеспечивать механическую тягу. Метод идеален при строительстве вентиляции для мансарды.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

  Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

1. Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши. Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается. Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
3. Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

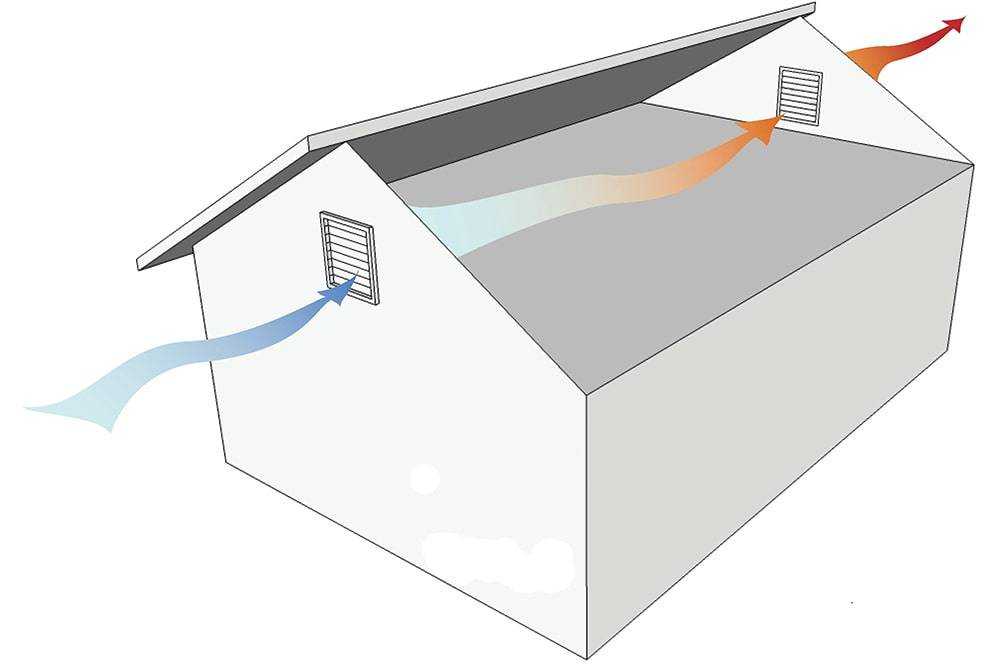

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Основные функции

Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.

Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и  других отверстий.

Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто

Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:

• уменьшению влаги в помещении;
• обеспечению необходимого микроклимата;
• предотвращению образования конденсата и развития грибка;
• созданию беспрерывного воздухообмена;
• предупреждению деформации стропил в здании.

Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.

При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.

Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования

Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.

Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.

Обустройство механической вентиляционной системы

Слуховое окно

При недостаточной вентиляции чердака также рассматривается вариант обустройства слухового окна. Конструкция может обладать разной формой, так как она выполняет не только вентиляционную, но и декоративную роль. Двухскатные модели подходят для металлических или мягких типов кровли, односкатные — для крыши из самых различных материалов.

Такая разновидность вентиляционного оборудования стоит недешево, но это оправдывается отличной циркуляцией воздуха и привлекательным дизайном. Основная задача слухового окна заключается в обеспечении свободной циркуляции свежего воздуха в подкровельное пространство, а также борьбе с лишней влагой. С помощью этого изобретения можно избавиться от неприятных проявлений в виде сырости, плесени и грибков в короткое время, причем на любых кровельных конструкциях. В зависимости от типа крыши и материала, из которого она изготовлена, для обустройства системы вентиляции можно задействовать самые различные приборы. Они бывают наружными и внутренними.

Чтобы будущее вентиляционное оборудование оправдало себя и было максимально продуктивным, необходимо заранее продумать оптимальную высоту кровли и ее форму. Также нужно выделить места установки приборов и выводов всех каналов системы.

Соблюдение простых рекомендаций позволит успешно завершить монтаж подобных устройств, а также положительно скажется на сроке их службы. Более того, правильно обустроенная вентиляция — это залог долгой и надежной службы крыши в целом.
