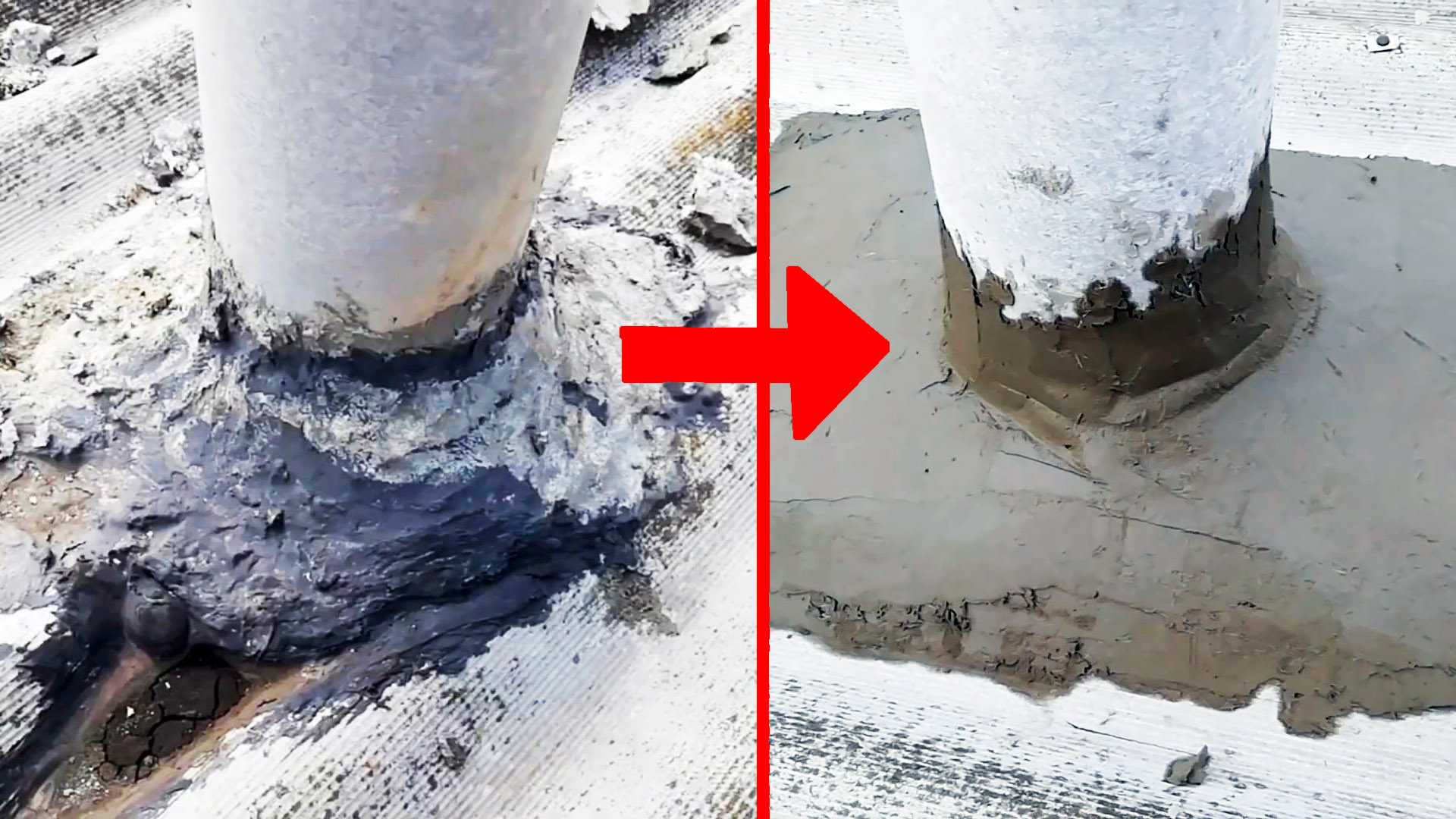

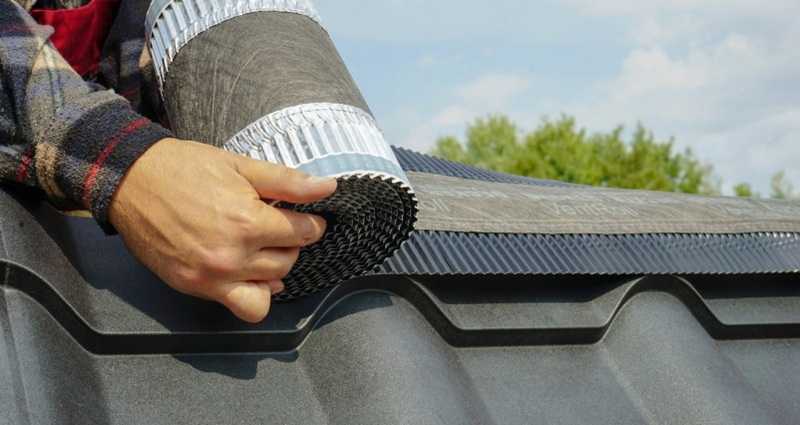

Как и чем заделать щель между трубой и кровлей из разных материалов

Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

В скате чердака со свободным доступом.

На коньке.

В скате закрытого чердака и прочих труднодоступных местах.

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Установка на кровлю уплотнителя

Установка мастер флеш простая по технологии. Однако присутствуют некоторые моменты, их надо учитывать.

На гибкой основе

На металлических крышах используют манжеты с гибкой основой. Сама установка выглядит так:

Определяем место среза. Не стоит забывать, что диаметр среза будет меньше на 20 процентов меньше чем дымоход;
Чтобы срезаемая часть была ровной, найдите кровельные ножницы;
Трубу дымохода намыливаем мылом, или смачиваем водой. Это делают для легкого надевания манжеты;
Монтаж сделали, далее чертим линии по краям основы;
Приподнимаем уплотнитель, наносим клеевой состав;
Прижимаем;
Наносим герметик там где нужно.

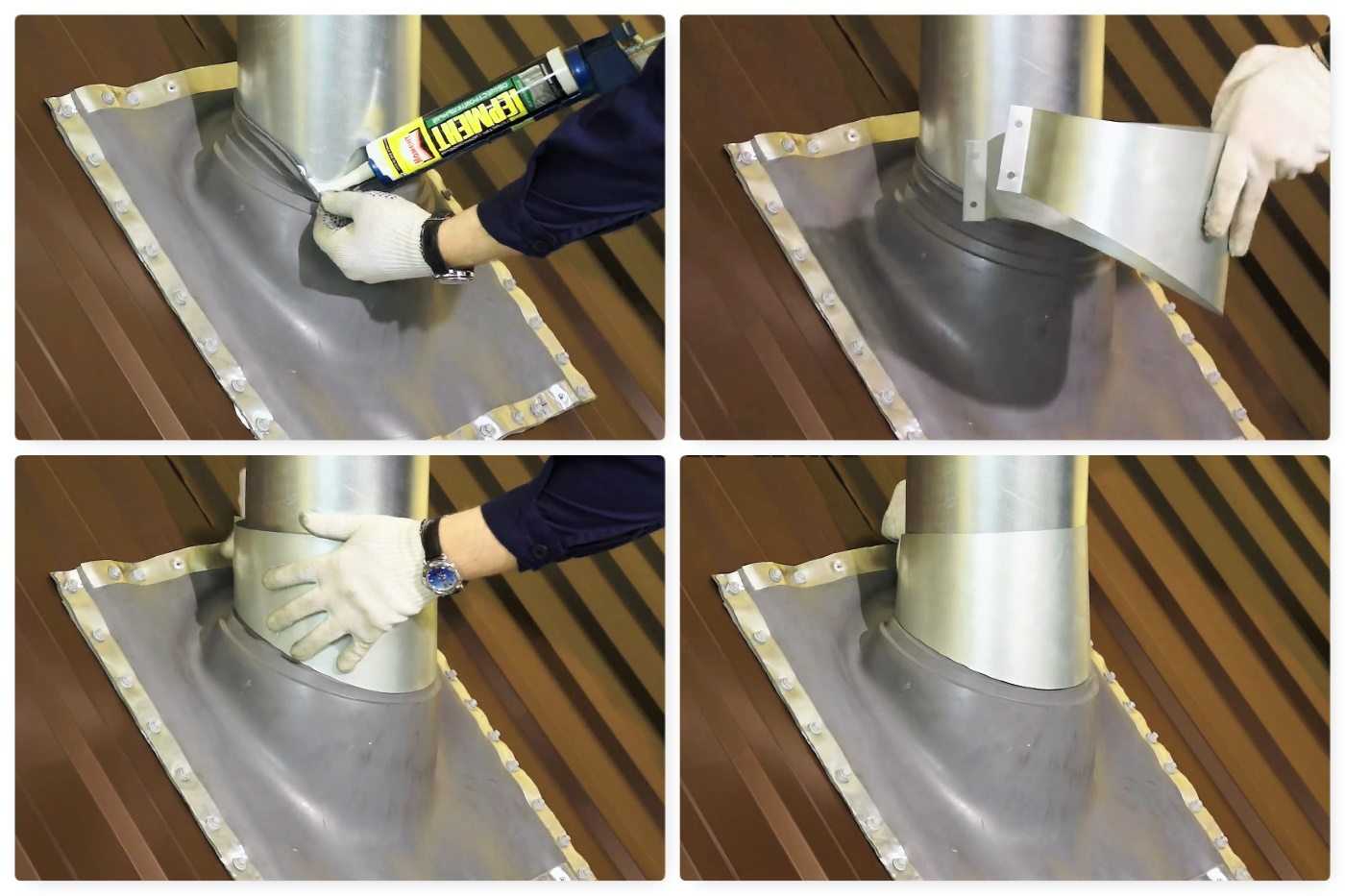

Мастер Флеш с жесткой оснасткой

Если с края уплотнителя присутствуют металлические полоски, то монтаж происходит аналогично монтажу мягкой оснастки. Добавляются следующие пункты. До установки, базовое покрытие надо профилировать, чтобы оно хорошо прилипало к крыше. Для работы понадобятся саморезы шестигранной формы. На низ профиля завинчивают крепления.

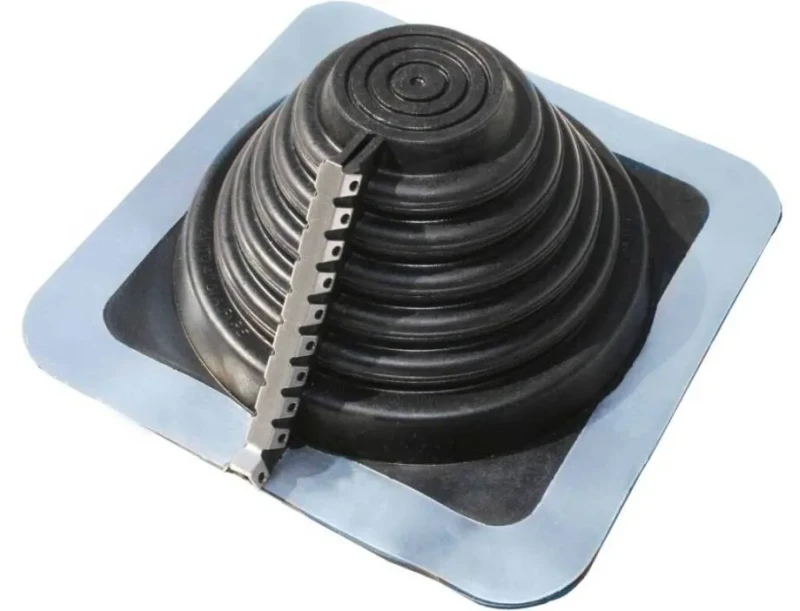

Уплотнитель для ремонта

Специальная конструкция уплотнения для кровли с технологическим разрывом нужны тогда, когда нет возможности насадить манжет на дымоход. Их часто используют при ремонтных работах со старыми дымоходами.

Установка будет такой:

Крепкими ножницами срезаем верхний конус менее чем на 20% от размера сечения дымохода.
Отвернуть затвор, обмотать трубу.
Совместить разрыв уплотнения, затворить замочную систему.
Поднять края основания, для нанесения уплотнителя силиконового на кровлю.
Прижать с усилием все, намазать клеевой раствор на нужные участки, замочную систему.

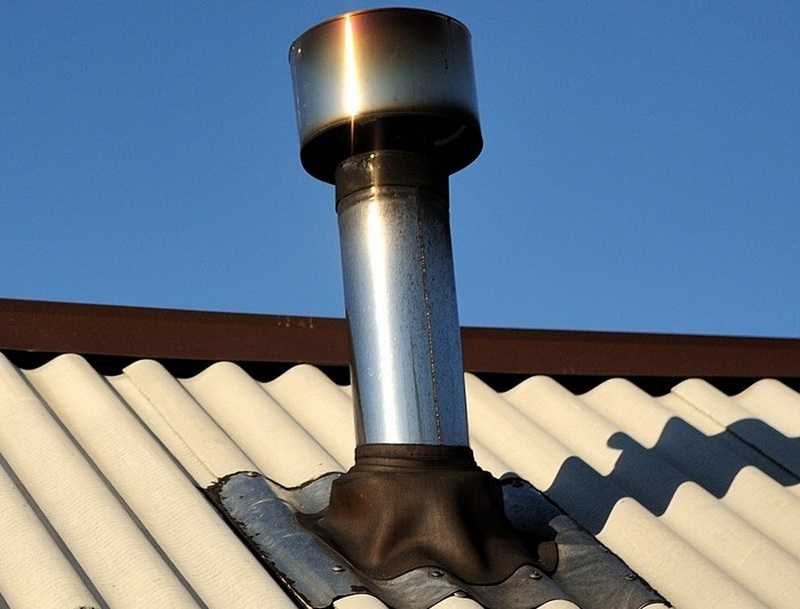

Монтаж на черепицу, шифер

Для кровли из черепицы, или шиферной делают уплотнители с фланцем из свинца, алюмния. Конусную систему так же срезают. Это делают с целью хорошего прилипания остатка конуса к дымоходу.

Верх железного основания заправляют под крышу, а низ и бок материала ложатся под крышу.Чтобы осадки не попадали под покрытие, надо загибать верхнюю полоску. По окончании работ надо замазать силиконом стыки с проблемными местами.

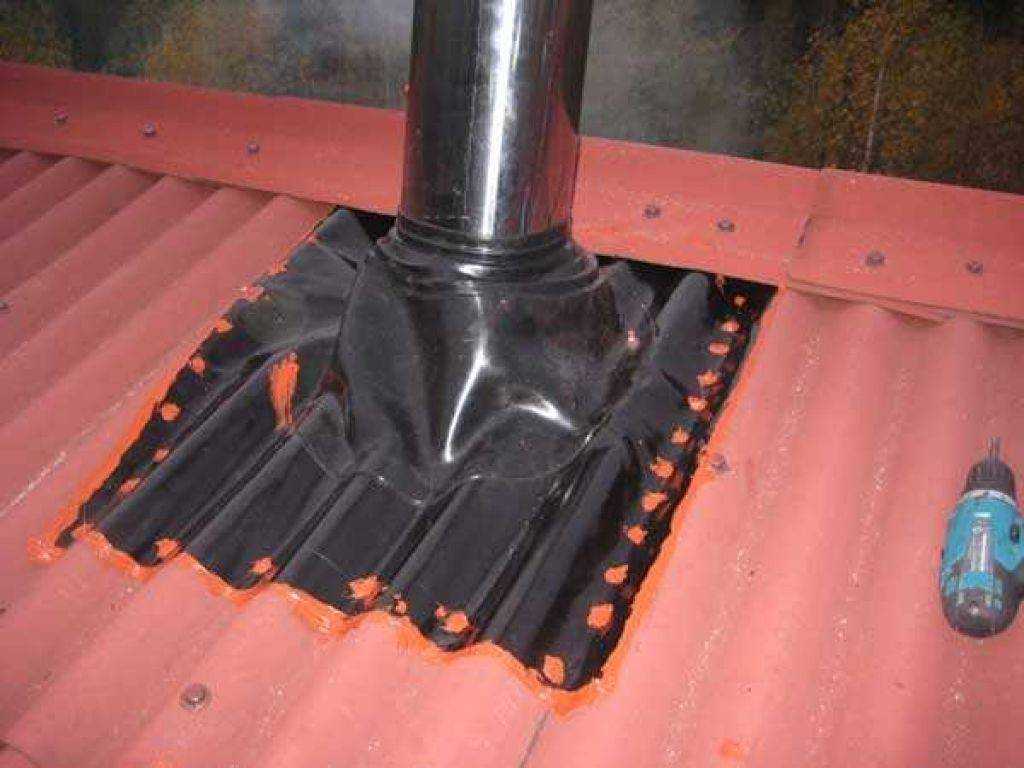

Ставим мастер флеш на профнастил

Монтаж мастер флеш на профнастил выполняется так же, как монтаж на кровлю из черепицы.

При монтаже помним про следующие рекомендации:

Чтобы уплотнитель легко проходил в трубе, нужно покрыть трубу средством, которое поддержит скольжение.
Если ошиблись с вырезанием отверстия на конусе, ну нужно выкидывать элемент.
Берем водостойкий герметик, для герметизации. Поверх герметика прикрутим саморезы. Когда пройдет время, герметик хуже будет справляться со своими обязанностями. В работу вступят саморезы. Но, не нужно завинчивать много саморезов. Большое количество отверстий под саморезы увеличивает вероятность попадания влаги внутрь.
Когда ставим кризу на коньке, ее верх нужно подстелить под нащельник конька.
Если скатное покрытие не является однородным, с нахлестами, нужно подвинуть верх уплотнителя под соседнюю часть. Это действие способствует непрерывному стоку воды, не обращая внимания на то, насколько качественно сделана герметизация кровли. Это обеспечит долгую, непрерывную эксплуатацию.
Монтаж мастер флеш на профнастил производится аналогично черепичной кровле.

Уплотнитель кровельных проходов из EPDM (+185 C)

Кровельная проходка мастер флеш совместима со всеми типами кровли. Хорошо сочетается с рифлеными поверхностями кровли. Изготовлена из термо силикона, резины EPDM (вулканизированной). Огромный выбор вариантов использования: кабельные каналы, каналы, вентиляционные трубы, трубы дымоходов.

Кровля надежно защищена от воды, снега. Гарантированная теплостойкость вулканизированной резины EPDM: +185С

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Функции разделки

Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.

При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.

Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.

Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.

При правильно выполненной разделке ни одна капля осадков не попадает в помещение

Как защитить деревянную основу от горячей печной трубы

Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.

Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.

Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.

Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:

Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;

Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.

Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.

Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.

Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.

Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.

Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.

Устройство

В кровельной системе присутствует несколько элементов:

Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.
Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

точечный;
линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена

Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

Условия использования

При строительстве печей для дома и бань в крыше оставляли отверстие для прокладки дымохода. Несколько лет назад только опытные кровельщики могли правильно закладывать эти дыры. Для заделки проломов кровли использовали рубероид, асбест, жесть, а места стыков заливали битумом или цементом. На современном этапе строительства принято использовать Мастер Флеш. По-другому его называют выдрой или крызой.

Эластичная проходка из резины Мастер Флеш – оптимальный вариант для гидроизоляции щели в месте прохода дымохода через кровлю. Однако, он подходит не для всех случаев. Профессиональные кровельщики и производители рекомендуют использовать это устройство для монтажа своими руками на каналы дымоудаления следующих типов:

Сэндвич-дымоходов. Между двумя контурами из оцинкованной стали этих труб располагается термоизоляционный слой из базальтового волокна. Утеплитель сохраняет тепло во внутренней трубе, благодаря чему внешняя поверхность дымохода остается холодной. Для гидроизоляции сэндвич-труб используют резиновые модели.
Дымоходов из нержавейки. Дымоходы из нержавеющей стали, выводящие продукты горения из твердотопливных печей, нагреваются до высоких температур. Поэтому для заделки цели между кровлей и трубой применяют термостойкие силиконовые проходки. Применение обычных моделей из резины возможно, если дымоход подключается к газовому котлу конденсационного типа.

Каждая проходка Мастер Флеш снабжается подробной инструкцией, облегчающей монтаж своими руками. Так как работа выполняется на высоте, следует соблюдать технику безопасности, использовать страховочный трос и каску. Установку выполняют следующим образом:

Если на трубе размещается защитный колпак, его снимают. Вершину проходки подрезают ножом до нужного диаметра.
Натянуть устройство на трубу через оголовок. Если проходка продвигается слишком туго, трубу обрабатывают мыльным раствором, облегчающим задачу.
На основание проходки ровным, густым слоем наносят термостойкий герметик на силиконовой основе и прижимают к поверхности кровельного материала.
Дополнительно зафиксировать основание с помощью саморезов с пресс-шляпкой. Не переусердствуйте с количеством саморезов, ведь когда герметик смоется, в отверстия начнет затекать вода.
Если монтаж проходит на кровле из битумной черепицы, верхнюю часть основания заправляют под элементы покрытия.
На проходку устанавливают декоративную тарелку в цвет кровли.

Важно! Если во время обрезки проходки, вы совершили ошибку и проделали отверстие большего диаметра или повредили устройство, можно попытаться закрепить его на трубы с помощью герметика и стального хомута

Особенности приспособления

Мастер-флеш среди печников также называется проходкой, крызой, выдрой или просто флешкой. Эластичное приспособление предназначено для герметизации проема в крыше, через который проходит труба дымохода, вентиляции или канализационного стояка с круглым поперечным сечением. Конструкция представлена квадратной или прямоугольной площадкой-основанием, Фланец бывает дополненным усиливающей вставкой из алюминия, оцинковки или свинца. Конусообразный ступенчатый выступ может быть оформлен под прямым углом или с наклоном в 45 или 30 градусов.

Изготавливается проходка из силикона либо резины типа EPDM. Первый выдерживает нагрузку до +315 градусов по Цельсию, но не долго служит из-за слабой устойчивости к воздействию ультрафиолетовых лучей. Резиновые аналоги в зависимости от состава проявляют стойкость к нагреванию до +135 или +185 градусов. Такие приспособления меньше боятся солнца.

Одна из главных характеристик мастер-флеша для дымохода – эластичность. Благодаря этому тепловое расширение проходки не меняет ситуацию с герметичностью проема. Главное правильно подобрать диаметр конуса в его верхней части. Размер должен быть меньше поперечного сечения трубы примерно на 20%.

Среди технических характеристик изделий выделяются следующие свойства:

способность многократно расширяться при нагревании и восстанавливать форму при остывании с сохранением качества;
устойчивость к широкому диапазону температур во время эксплуатации;
низкая пористость, что обеспечивает герметизирующие свойства материалу;
огнестойкость;
долговечность гарантированная производителем может достигать 30 лет.

Гибкость площадки-основания – это эффективное решение как установить мастер-флеш на любой тип крыши. Здесь подразумевается угон наклона ската, рельеф кровельного покрытия и его состав. Также универсальность касается разновидностей труб. Что касается диаметра, то здесь ступенчатый конус легко подрезается обычным строительным ножом со сменными лезвиями. Существуют образцы, которые выполнены не сплошными, а с поперечным разрезом. Здесь для герметичности манжеты предусмотрена зубчатая застежка.

Недостатков у приспособления выделено немного. Мастера отмечают сложность процесса монтажа в случае расположения трубы в области конькового пролета. Но все же установка вполне возможна. Также под давлением сугробов проходку может разорвать из-за слабой механической стойкости материала.

Схемы вывода дымохода через перекрытие и крышу

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов
