Схема и устройство системы вентиляции в хрущевке

Основные схемы вентиляции в хрущевках

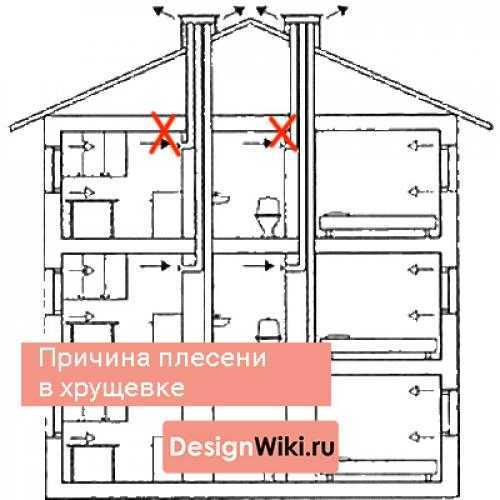

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция кухни с газовой колонкой

До появления в домах централизованной системы подачи горячей воды, подогрев осуществлялся газовыми колонками. Устанавливают оборудование на кухне, так как в этом помещении есть вытяжка.

Газовая форсунка в несколько раз превосходит по мощности и потреблению кислорода горелку газовой плиты. При монтировании оборудования вытяжку подключали напрямую к шахте, чтобы усилить тягу.

Для нормального горения колонки на 1 объем газа необходимо воздуха в 10 раз больше.

Нагретый воздух устремляется вверх. Если приток снаружи недостаточный, образуется обратная тяга. Из колонки начинает поступать угарный газ.

Учитывая объем кухни в хрущевке – площадь до 6 м2 и высота потолка 2,2 – 2,3 м, при работе газовой колонки воздух не кухне должен меняться со скоростью 20 объемов/час, обновляться полностью каждые 3 минуты.

Чтобы обезопасить себя от угарного газа, следует выполнять простые правила обращения с газовой колонкой:

• во время работы колонки открывать форточку или окно для проветривания;
• держать открытыми межкомнатные двери;
• не загромождать оборудование, выдерживать минимальный зазор между колонкой и мебелью в 100 мм;
• регулярно проверять вытяжку.

Что можно сделать самостоятельно?

чистка вентиляции

Нормами допускается: проверка жильцами дома работы вентиляции, снятие решетки. Можно прочистить отверстие в пределах 20-40 см от края. Убрать жировой и грязевой налет, паутину. Выполнять чистку трубы самостоятельно жильцам многоквартирных домов строго запрещается. При несоблюдении правил придется заплатить штраф, поэтому при выявлении серьезного загрязнения или засора канала прочистку стоит доверить профессионалам. К коммуникациям есть доступ только у сотрудников специальных служб.

Дополнительные рекомендации:

• при инсталляции герметичных металлопластиковых окон позаботиться о частом и качественном проветривании;
• оставить зазор между дверным полотном и полом во всех комнатах для циркуляции воздуха между помещениями;
• отдать предпочтение оконным конструкциям со специальными вентиляционными клапанами;
• провести установку приточных клапанов (имеют специальные шторки для перекрытия притока воздушных масс) — настенные, потолочные или оконные;
• монтаж оборудования для вентиляции принудительным способом в вытяжку — вентиляторы.

Но самая главная рекомендация — обратиться к специалистам спецслужбы. Они должны проверить функциональность вытяжки, выявить неполадки, провести при необходимости ремонт или (и) прочистить каналы. Если перечисленные действия не дали удовлетворительного результата, установить вентиляторы.

Экономия

Немаловажным жизненным аспектом для каждого человека является экономия. Консультант указал нам на то, что установка душевой кабины позволяет сэкономить огромное количество воды и, как следствие, денег. Это нас с мужем очень даже устраивало.

Стоит отметить, что в этом случае экономия измеряется не только финансовым эквивалентом, но и временным, ведь на лежание в ванне, как правило, уходит намного больше времени, чем на купание в душевой кабине.

С помощью некоторых моделей душевых кабин можно обеспечить значительную экономию пространства комнаты — как показывает практика, многие люди, живущие в малогабаритных квартирах, пользуются этой особенностью с целью размещения максимального количества объектов на относительно небольшой площади ванной комнаты. Парень отметил, что конструкции душевых кабин, полностью сделанные из прозрачного стекла, визуально увеличивают пространство помещения и делают его интерьер более стильным, а кабины с раздвижными дверями не требуют большого пространства для того, чтобы открывать их.

Дедушка решил отправить пончики для своих внуков и использовал дрон

Полиция арестовала мужчину, решившего пожить в Диснейленде на время карантина

Супчик из ничего: блюда, проверенные трудными временами

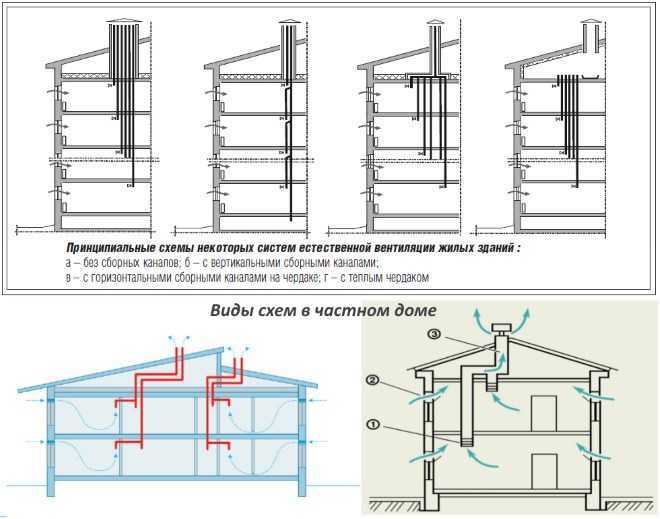

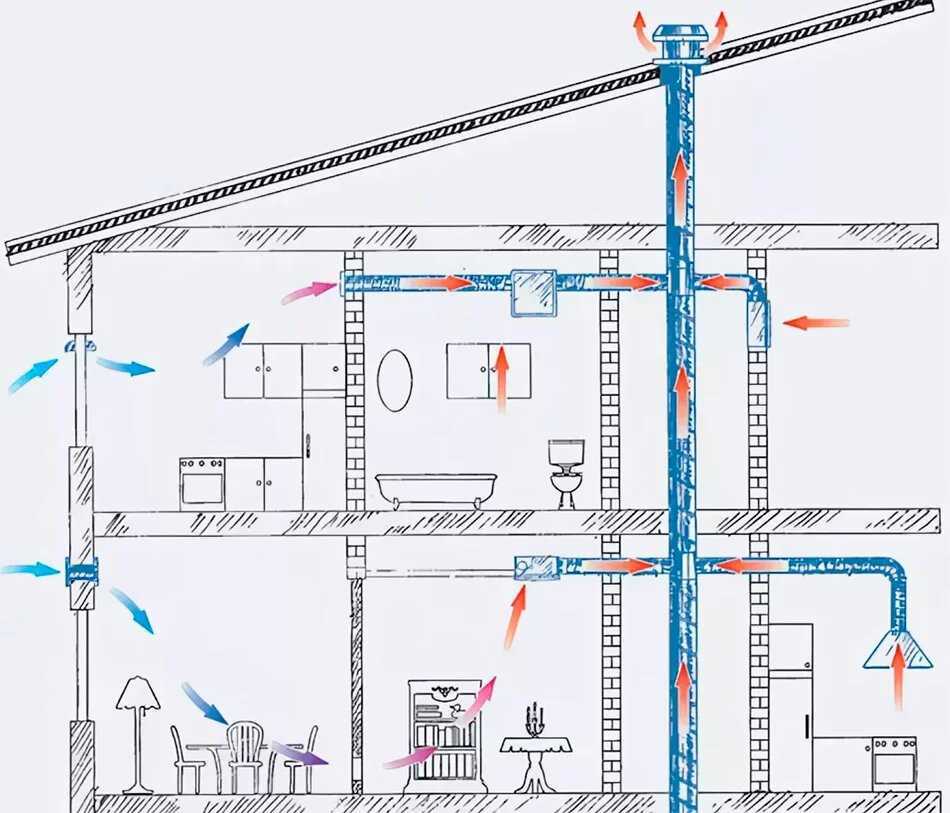

Принципиальные схемы естественной вентиляции
