Нюансы при расчёте
Для упрощения нахождения мощности в качестве запаса принято использовать не процентное содержание, а умножение на коэффициент. Это дополнительное число принято считать равным 1,52.
На практике же редко получается нагрузить все три фазы одинаково, поэтому, когда одна из линий потребляет большую энергию, расчёт номинала автоматического выключателя выполняется по мощностям именно этой фазы
В таком случае берётся во внимание наибольшее значение потребляемой энергии и умножается на коэффициент 4,55, и тогда можно будет обойтись без использования таблиц
Таким образом, при расчёте мощности в первую очередь учитываются параметры электропроводки, а затем и энергия, потребляемая защищаемым автоматом электрооборудования
Здесь берётся во внимание и верное замечание из правил устройства электроустановок (ПУЭ), указывающее, что установленный автоматический выключатель должен обеспечить защиту самого слабого участка цепи

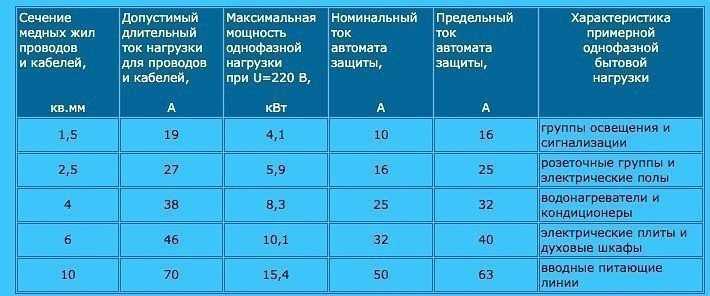

Принципы расчета автомата по сечению кабеля
Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.
| Сечение провода, мм2 | Допустимый ток нагрузки по материалу кабеля | |
| Медь | Алюминий | |
| 0,75 | 11 | 8 |
| 1 | 15 | 11 |
| 1,5 | 17 | 13 |
| 2,5 | 25 | 19 |
| 4 | 35 | 28 |
Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.
Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.
Стоимость автоматов на 16A
Определение зависимости мощности от сечения по формуле

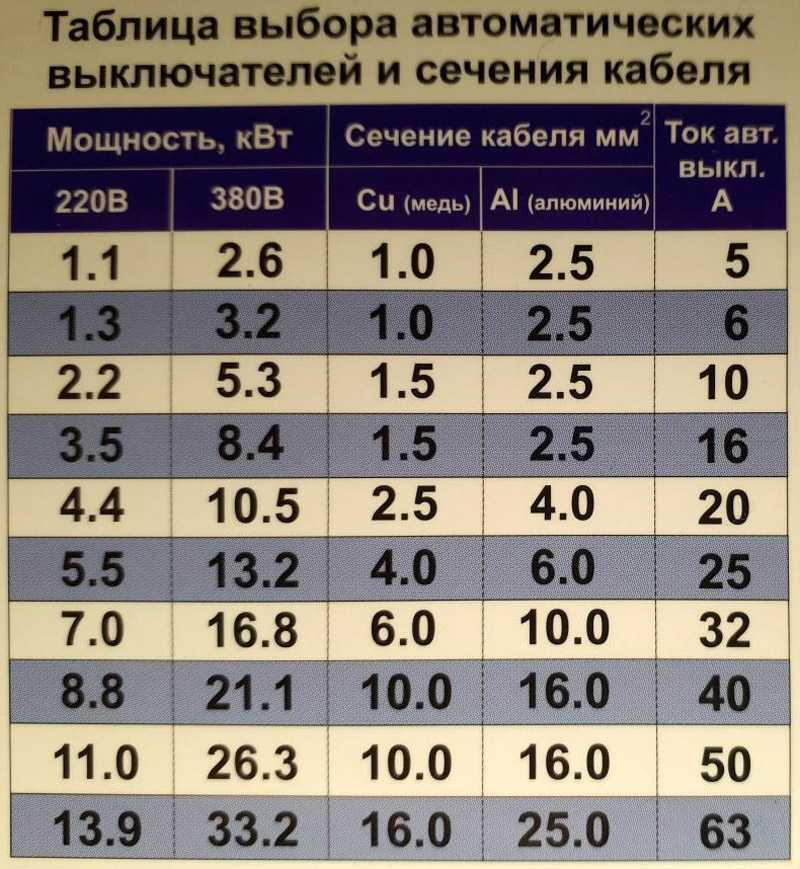

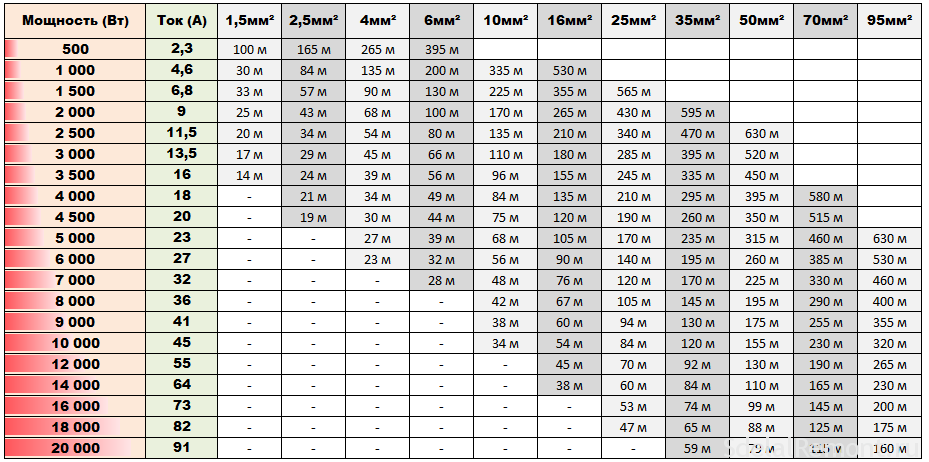

Таблица выбора сечения кабеля в зависимости от мощности Если сечение кабеля неизвестно, можно использовать формулу:
Iрасч=P/Uном, где:
- Iрасч – расчетный ток,
- P – мощность приборов,
- Uном – номинал напряжения.
В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:
- Перевести 3 кВт в Ватты – 3х1000=3000.
- Разделить величину на напряжение: 3000/220=13,636.
- Округлить расчетный ток до 14 А.
В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.
| Сечение, мм2 | Ток нагрузки, А | |||||
| Одножильный кабель | Двухжильный кабель | Трехжильный кабель | ||||
| Одинарный провод | 2 провода вместе | 3 провода вместе | 4 провода вместе | Одиночная укладка | Одиночная укладка | |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
Какой автомат на 5 квт 3 фазы
В ответ на: Если 3 фазы, то 5.5кВт — это 3 автомата по 10А в лучшем случае. Самый-самый унылый вариант, даже утюг не всегда возможно включить.
- Как рассчитать автомат на 380 вольт
- Можно ли к Дифавтомату подключить автомат
10.04.2023 Какой автомат ставить на ввод 380
Электроэнергия играет огромную роль в нашей жизни. Отопление, освещение, горячая вода, бытовые приборы — все это работает от электричества. При этом необходимо понимать, какой автомат ставить на ввод 380 В для безопасности и эффективности использования электроэнергии.
В первую очередь, следует отметить, что автомат на 15 кВт в 3 фазы принимает напряжение в 380 В. Следовательно, автомат на 15 кВт требует вводного автомата на 25 А. Однако, как правильно рассчитать вводной автомат для конкретной ситуации?
Для трех фаз применяется формула: I = P/(U × cosφ × √3), где I — ток, P — мощность, U — напряжение, cosφ — коэффициент мощности, √3 ≈ 1,73. Для бытовой сети коэффициент мощности условно принимается равным 1. Например, если нужно защитить от короткого замыкания трехфазную электроплиту максимальной мощностью 4 кВт, то необходимо рассчитать ток: I = 4000/(380 × 1 × 1,73) ≈ 8,5 А. Таким образом, на входе в квартиру можно установить вводной автомат мощностью не более 50 А при сечении медного кабеля проводки 10 мм2.
Если в квартире стоит электроплита, то при сечении кабеля ввода 4 мм2 номинал вводного автомата не может превышать 20 А. Номинал автомата для подключения трехфазного электродвигателя мощностью 4 кВт должен быть рабочим током плюс 25%, т.е. 16 А.
При подведенной мощности 15 кВт максимальный ток нагрузки счетчика должен находиться в интервале 50-60 А, что соответствует номиналу вводного автомата не более 40 А.
Для рассчета мощности на 380 В можно воспользоваться формулой: P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 В. Например, 5 А * 0,66 кВт = 3,28 кВт.
Для определения того, какой автомат поставить, необходимо разделить мощность группы потребителей на показания сети (220 или 380) и умножить полученный результат на коэффициент мощности. Для бытовой сети 220 В этот показатель равен 0,95. Для выключателей обычно используют автоматы номиналом 10 А, а для розеток — номиналом 16 А.
В конечном итоге, для выбора вводного автомата нужно рассчитать ток нагрузки, учитывая напряжение сети, расчетную мощность, коэффициент мощности и отстойку от ложного срабатывания. Номинальный ток теплового расцепителя вводного автомата должен быть выбран на 10% больше рабочего тока
Важно помнить, что правильный выбор автомата поможет сохранить электрооборудование и защитит от возможных аварий
Нюансы, которые нужно учитывать
Таблица потребления мощности различных электроприборов Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:
- повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
- понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
- для простоты расчетов нагрузку стоит разделить на группы;
- мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
- для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
- проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
- в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.
Функции трехфазных автоматов
Трехфазник одновременно обслуживает несколько однофазных зон цепи Перед тем как подобрать автоматический коммутатор, следует разобраться с его функционалом. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. На ее электропоказатели автомат не реагирует, срабатывая исключительно при коротком замыкании либо перегрузке. К функциям трехфазника относятся:
- одновременное обслуживание нескольких однофазных зон цепи;
- предотвращение образования сверхтоков на линии;
- совместная работа с выпрямителями сети переменного тока;
- защита высокомощного оборудования;
- повышенная мощность за счет установки специального преобразователя;
- быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
- возможность отключения в ручном режиме при помощи рубильника или выключателя;
- совместимость с дополнительными защитными клеммами.
Принцип действия
После подключения к трёхфазному автомату силовой и нагрузочной электрических линий его включают с помощью перевода рычажка в верхнее положение. В результате происходит зацепление рычага через защёлку с включающим контактом. Образованное соединение обеспечивается за счёт смещения подвижной контактной группы относительно их держателя.
Если через выключатель начинает протекать ток со значением, превышающим допустимое, то биметаллическая пластина начинает нагреваться. Из-за разного теплового расширения металлов она изгибается, разрывая в итоге контакт. Сила тока, при котором происходит разрыв соединения, зависит от толщины пластины. Термомагнитный расцепитель характеризуется медленной работой, хотя и может фиксировать даже небольшие изменения величины тока. Его настройка осуществляется на заводе с помощью изменения расстояния между пластиной и подвижным контактом. Для этого используется регулировочный винт.
Но для тока, который мгновенно увеличивает своё значение, скорость реакции биметаллической пластины будет крайне низкой, поэтому вместе с ней используется и соленоид. В нормальном состоянии сердечник выталкивается пружиной и замыкает контакт автомата. При аномальном значении сигнала в витках катушки стремительно увеличивается магнитное поле, потоки которого втягивают сердечник внутрь, преодолевая действие пружины, а это приводит к разрыву цепи.
Срабатывание электромагнитного расцепителя происходит за доли секунды, при этом на токи, незначительно превышающие номинальные, он не реагирует. Одновременно с разъединением всей трёхфазной линии опускается и рычажок, который опять понадобится перевести в верхнее положение для подключения нагрузки к сети.
Сколько розеток можно подключить на один провод 2.5?
То, что электропроводка для розеток в квартирах или домах должна выполняться кабелем ВВГнг-LS с сечением жил 2.5 мм.кв. известно многим, но помимо этого, нередко возникают и другие вопросы, один из самых распространённых, задаваемых мне, это – «Сколько можно подключить розеток на один провод 2.5?».
Электрических розеток вы сможете повесить на такой кабель практически столько, сколько захотите и это не шутка. Все потому, что сами розетки не потребляют электроэнергию и являются по сути, таким же проводником, как и электрический кабель, поэтому сами по себе не оказывают какого-то значимого воздействия на сеть.
Выбор количества розеток, которые вы могли бы подключить одним кабелем с жилами на 2.5 мм.кв., зависит лишь от потребляемой мощности устройств, которые будут включены в эти розетки.
Любой провод, в зависимости от материала изготовления, сечения, а также некоторых других характеристик, имеет свои ограничения по максимальному передаваемому току и мощности.
Поэтому, если в несколько розеток, подключенных на один кабель, вы включите устройства, суммарной потребляемой мощностью выше порогового значения для этого кабеля, проводник начнет нагреваться и разрушится.
Нередко это является причиной возникновения пожара.
Так, например, кабель, выполненный по ГОСТу, имеющий честное сечение медных жил 2.5 мм.кв, в среднем, длительно может выдерживать ток 25-27 Ампер, что, если считать грубо, равняется мощности 5,5-5,9 кВт.
Эти значения взяты для стандартных бытовых условий, они могут меняться в зависимости от длины трассы и способа прокладки, но обычно, при проектировании электропроводки квартиры или небольшого частного дома, можно опираться на эти показатели.
Сколько бы вы не установили розеток на один провод сечением 2.5 мм.кв, выдержат они лишь электроприборы, суммарной мощностью не более 5500 Вт – 5900 Вт. Если же вам потребуется больше мощности, рекомендую разделить розетки на две или более групп, каждая из которых подключена своим кабелем.
Для защиты кабеля от разрушения, при включении слишком энергоёмких электроприборов, принято устанавливать автоматический выключатель (АВ, автомат). Для кабеля сечением 2.5 мм.кв.
, по ряду причин, ставится защитный автомат номиналом 16А, что соответствует примерно 3.5 кВт мощности.
Таким образом, при создании безопасной электропроводки, количество розеток в каждой группе рассчитывается именно по этому показателю – не более 3,5 кВт одновременной нагрузки на каждую розеточную группу.
Сразу приведу несколько примеров, чтобы было понятнее:
Электрический духовой шкаф кухни, чаще всего поставляется со стандартной электрической вилкой, которая включается в розетку 220 В однофазной сети. При этом нередко, мощность духовки близка к 3,5кВт. Соответственно, в электрической линии с сечением кабеля 2.5мм.кв., к которой будет подключен духовой шкаф, вы сможете безопасно установить всего одну розетку.
При этом, все розетки, например, зала, спальни и детской комнат, обычной трехкомнатной квартиры, которых там в сумме 15-20 штук, также могут быть подключены все одним кабелем. Так как мощность всех электроприборов, используемых в этих помещениях, зачастую не превышает 3,5 кВт.
Следует отметить, что самые энергоемкие электроприборы, чаще всего расположены на кухне и в ванной комнате, это, в основном, любые устройства, которые нагревают что-либо (Электрочайник, духовка, стиральная машина, фен и т.п.). Поэтому особенно тщательно необходимо просчитывать количество розеток на одном кабеле, именно в этих помещениях.
Существует ряд методик, для разделения розеток по группам, в которых учитывается в частности и мощность подключаемого оборудования, а кроме этого ряд других характеристик, делающих эксплуатацию розеток квартиры удобной и безопасной. О них я расскажу в следующий раз.
ВЫВОД: Количество розеток, которое можно подключать на один кабель 2.5 мм.кв. зависит, в основном, от потребляемой мощности включаемого в них электрооборудования, других ограничений при этом нет.
Лучше всего рассчитывать количество розеток таким образом, чтобы мощность одновременно включенных в них электроприборов не превышала 3,5кВт. При проектировании электропроводки — это достаточно точно можно рассчитать, зная, где и какое оборудование будет располагаться, в каком режиме работать.
Нюансы при расчёте
Для упрощения нахождения мощности в качестве запаса принято использовать не процентное содержание, а умножение на коэффициент. Это дополнительное число принято считать равным 1,52.
На практике же редко получается нагрузить все три фазы одинаково, поэтому, когда одна из линий потребляет большую энергию, расчёт номинала автоматического выключателя выполняется по мощностям именно этой фазы
В таком случае берётся во внимание наибольшее значение потребляемой энергии и умножается на коэффициент 4,55, и тогда можно будет обойтись без использования таблиц
Таким образом, при расчёте мощности в первую очередь учитываются параметры электропроводки, а затем и энергия, потребляемая защищаемым автоматом электрооборудования
Здесь берётся во внимание и верное замечание из правил устройства электроустановок (ПУЭ), указывающее, что установленный автоматический выключатель должен обеспечить защиту самого слабого участка цепи
Принцип работы и предназначение защитного автомата
Трехфазный автоматический выключатель в случаях замыкания на линии активируется при помощи электромагнитного расщепителя. Принцип работы элемента заключается в нагреве биметаллической пластины в момент повышения номинала тока и выключении напряжения.
Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных воздействовать на проводку. Без него кабельные жилы нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя
По этой причине важно знать, сможет ли сеть выдержать напряжение
Соответствие проводов нагрузке
Проблема характерна для домов старой застройки, в которых на существующую линию ставятся новые автоматы, счетчик, УЗО. Автоматы подбираются под общую мощность техники, но иногда они не срабатывают – кабель дымиться или горит.
К примеру, у жил старого кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.
Провода нагреются, но коммутатор останется включенным до момента оплавления изоляции. Предотвратить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.
Защита самого слабого участка кабельной проводки
На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабом звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых приборов.
Классификация автоматических выключателей
АВ бывают:
- однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
- двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту они не используются;
- трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;
- четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.
Принцип действия
После подключения к трёхфазному автомату силовой и нагрузочной электрических линий его включают с помощью перевода рычажка в верхнее положение. В результате происходит зацепление рычага через защёлку с включающим контактом. Образованное соединение обеспечивается за счёт смещения подвижной контактной группы относительно их держателя.
Если через выключатель начинает протекать ток со значением, превышающим допустимое, то биметаллическая пластина начинает нагреваться. Из-за разного теплового расширения металлов она изгибается, разрывая в итоге контакт. Сила тока, при котором происходит разрыв соединения, зависит от толщины пластины. Термомагнитный расцепитель характеризуется медленной работой, хотя и может фиксировать даже небольшие изменения величины тока. Его настройка осуществляется на заводе с помощью изменения расстояния между пластиной и подвижным контактом. Для этого используется регулировочный винт.
Но для тока, который мгновенно увеличивает своё значение, скорость реакции биметаллической пластины будет крайне низкой, поэтому вместе с ней используется и соленоид. В нормальном состоянии сердечник выталкивается пружиной и замыкает контакт автомата. При аномальном значении сигнала в витках катушки стремительно увеличивается магнитное поле, потоки которого втягивают сердечник внутрь, преодолевая действие пружины, а это приводит к разрыву цепи.
Срабатывание электромагнитного расцепителя происходит за доли секунды, при этом на токи, незначительно превышающие номинальные, он не реагирует. Одновременно с разъединением всей трёхфазной линии опускается и рычажок, который опять понадобится перевести в верхнее положение для подключения нагрузки к сети.

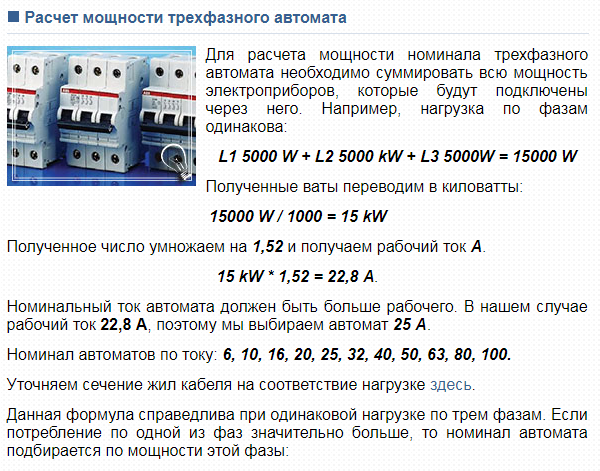

Параметры расчетов автомата
Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.
Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.
Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.
Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.
Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.
Подключение трехфазного двигателя к 220 вольт через конденсатор
Чтобы эффективно использовать трехфазный электродвигатель в однофазной сети, обмотки статора нужно правильно подсоединить. Если подать напряжение всего лишь на одну обмотку статора из трех, то электродвигатель будет работать не на полную мощность, а его эффективность снизиться на треть.
Существует достаточно большое количество схем подключения трехфазного двигателя к сети 220 Вольт. Наиболее эффективная схема подсоединения трехфазного двигателя (поскольку его мощность упадёт менее всего), является способ с использованием фазосдвигающего конденсатора. Данный конденсатор подсоединяется к третьему контакту статора.
При подключении трехфазного двигателя через конденсатор практически не теряется частота вращения ротора. Этого нельзя сказать о мощности трехфазного двигателя, которая в любом случае падает при его подключении в однофазную сеть, и с этим приходится мириться.
Промокоды со скидками на светильники
Что лучше для частного дома – однофазный или трехфазный ввод?
Потребление электроэнергии в жилых домах непрерывно растет. Каждый житель нашей страны в пересчете на душу населения ежедневно потребляет количество энергии в разы большее по сравнению с данными, например пятидесятилетней давности.
В середине двадцатого века в каждом частном доме всего то и было электроприборов, что электроплита, несколько лампочек и, в лучшем случае, телевизор или радиоприемник. Сегодня бытовых электроприемников просто тьма в любом жилом помещении, и в частных домах стали все чаще выполнять трехфазные кабельные вводы. От традиционной однофазной сети многие отказываются.
Но в чем же преимущества трехфазной сети? И стоит ли безусловно отдавать ей предпочтение?
Однако следует не забывать, что при одинаковой мощности для трехфазной сети можно использовать вводной кабель существенно меньшего сечения. Причина находится буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет меньшим.
Но эти преимущества не имеют существенного значения
Разве так уж важно, какое сечение у вводного кабеля и номинал у вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты
Последнее связано с тем, что трехфазный счетчик заведомо больше любого однофазного. Вдобавок и вводной автоматический выключатель будет занимать три или четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются повышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» — обычная картина.
В однофазной электрической сети «перекос фаз» часто становится причиной того, что потребители, подключенные к неудачной фазе, вынуждены мириться со слишком низким сетевым напряжением. Обладателям трехфазного ввода подобные проблемы неведомы, поскольку они могут подключать важные, ответственные однофазные электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».
Рабочее напряжение трехфазной сети составляет 380 вольт. Это ощутимо выше привычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети необходимо больше внимания уделять электробезопасности.
С позиций норм пожарной безопасности трехфазный ввод также является более опасным, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.
Таким образом, к недостаткам трехфазного ввода в частный дом можно отнести:
1. Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело довольно хлопотное и может потрепать нервы, а то и совсем закончиться неудачей.
Как подключить трехфазный двигатель к однофазной сети
Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Установка УЗО: схемы подключения для однофазных и трехфазных сетей | Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Спрашивайте, я на связи!
Заключение
В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.
При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20.7 * 1.5 = 31 ампер,а номинальный ток кабеля 27 ампер,значит автомат на 16 ампер не годится и нужен автомат на 13 ампер.При температуре в + 35 градусов Цельсия опять же автомат на 16 ампер превращается в автомат на 15 ампер,а номинальный ток провода снижается до 22 ампер,то есть 15 * 1.13 * 1.5 = 25.5 ампера ,а номинальный ток кабеля — 22 ампера .И опять автомат на 16 ампер не годится и нужен автомат на 13 ампер.А вообще кабель всегда нужно проверять по термическому уравнению Tкабеля = t окружающей среды + к * ( I ) ^ 2 ,где T кабеля — температура кабеля в градусах Цельсия, t окружающей среды — температура окружающей среды в градусах Цельсия ,I — ток протекающий по кабелю в амперах,нагрев провода током пропорционален квадрату этого тока, к — температурный коэффициент провода,безразмерная величина, для его определения используют формулу к = (65 — 25 ) /( i ^ 2) номинальный,где 65 — максимальная рабочая температура кабеля по ПУЭ в + 65 градусов Цельсия ,25 — температура кабеля при которой назначается его номинальный ток в + 25 градусов Цельсия и i номинальный ток кабеля при температуре в + 25 градусов Цельсия.Для сечения в 2.5 миллиметра квадратного по меди при + 18 градусах Цельсия уравнение принимает вид T кабеля = 18 + 0.064 ( I) ^ 2.
Автоматический выключатель (АВ) выбирают по номинальному току I н.вык выключателя и номинальному току I н.расц расцепителя. I расц =I дл /К т, где I дл =I н.дв – длительный ток в линии, I н.дв – номинальный ток двигателя, К т – тепловой коэффициент, учитывающий условия установки АВ. К т =1 — для установки в открытом исполнении; К т =0,85 – для установки в закрытых шкафах.
Iдл=Iн= Р н /(Uн·√3·ηн·cosφ), (1)
гдеРн — мощность двигателя, кВт; Uн – номинальное напряжение электродвигателя, кВ; ηн – КПД двигателя (без процентов), cosφ – коэффициент мощности двигателя. Номинальный ток асинхронного двигателя с к. з. ротором будет примерно равен его удвоенной мощности, взятой в киловаттах: Iн≈ 2Рн(кВт) Выбираем АВ: Тип – Iн.вык – Iрасц –
Необходимо, чтобы выполнялось условие: Iмгн.ср ≥ KIкр, где Iмгн.ср — ток мгновенного срабатывания, Iкр – максимальный кратковременный ток, К – коэффициент, учитывающий неточность определения Iкр в линии. К = 1,25 – для АВ с Iн > 100А; К = 1,4 – для АВ с Iн ≤ 100А. Iкр = Iпуск = Кi Iн, где Кi – кратность пускового момента Кi = Iпуск/Iн. Значения Кi берутся из таблиц. Если условие выполняется, значит АВ выбран верно, если не выполняется, то выбирается АВ с большим значением тока расцепителя.
Приведем пример .
Условие установки АВ:
По типу двигателя выписываем из таблицы его номинальные данные:
Так как автомат устанавливается в шкафу, то Кт = 0,85, поэтому:
По току расцепителя выбираем автомат: ВА 51-25; Iн = 25 А Iрасц = 16 А;
Iмгн.ср = 10∙Iрасц = 10∙16 = 160 А
Неравенство выполняется, значит автомат выбран верно.
