График температуры

Общая информация

Здесь мы приведем основные положения и выдержки из действующих СНиП.

Температура наружного воздуха

Расчетная температура отопительного периода, которая закладывается в проект систем отопления — это ни много ни мало усредненная температура наиболее холодных пятидневок за восемь самых холодных зим из последних 50 лет.

Такой подход позволяет, с одной стороны, быть готовыми к сильным морозам, которые случаются лишь раз в несколько лет, с другой — не вкладывать в проект излишних средств. В масштабах массовой застройки речь идет о весьма значительных суммах.

Целевая температура в помещении

Стоит сразу оговорить, что на температуру в помещении влияет не только температура теплоносителя в системе отопления.

Параллельно действует несколько факторов:

• Температура воздуха на улице. Чем она ниже — тем больше утечка тепла через стены, окна и крыши.
• Наличие или отсутствие ветра. Сильный ветер увеличивает теплопотери зданий, продувая через неуплотненные двери и окна подъезды, подвалы и квартиры.
• Степень утепления фасада, окон и дверей в помещении. Понятно, что в случае герметично закрывающегося металлопластикового окна с двухкамерным стеклопакетом потери тепла будут куда ниже, чем с рассохшимся деревянным окном и остеклением в две нитки.

Фасад снаружи перекрывается плитами из базальтового волокна.

И, наконец, собственно температура радиаторов отопления в квартире.

Итак, каковы действующие нормативы температур в помещениях разного назначения?

• В квартире: угловые комнаты — не ниже 20С, прочие жилые комнаты — не ниже 18С, ванная комната — не ниже 25С. Нюанс: при расчетной температуре воздуха ниже -31С для угловой и прочих жилых комнат берутся более высокие значения, +22 и +20С (источник — постановление Правительства РФ от 23.05.2006 «Правила предоставления коммунальных услуг гражданам»).
• В детском саду: 18-23 градуса в зависимости от назначения помещения для туалетов, спален и игровых комнат; 12 градусов для прогулочных веранд; 30 градусов для помещений бассейнов.
• В учебных заведениях: от 16С для спален школ-интернатов до +21 в классных помещениях.
• В театрах, клубах, прочих увеселительных заведениях: 16-20 градусов для зрительного зала и +22С для сцены.
• Для библиотек (читальных залов и книгохранилищ) норма — 18 градусов.
• В продовольственных магазинах нормальная зимняя температура 12, а в непродовольственных — 15 градусов.
• В спортзалах поддерживается температура 15-18 градусов.

По понятным причинам жара в спортзале ни к чему.

В больницах поддерживаемая температура зависит от назначения помещения. Скажем, рекомендованная температура после отопластики или родов — +22 градуса, в палатах для недоношенных детей поддерживается +25, а для больных тиреотоксикозом (избыточным выделением гормонов щитовидной железой) — 15С. В хирургических палатах норма — +26С.

Температурный график

Какой должна быть температура воды в трубах отопления?

Она определяется четырьмя факторами:

1. Температурой воздуха на улице.
2. Типом системы отопления. Для однотрубной системы максимальная температура воды в системе отопления согласно действующим нормам — 105 градусов, для двухтрубной — 95. Максимальный перепад температур между подачей и обраткой — соответственно 105/70 и 95/70С.
3. Направлением подачи воды в радиаторы. Для домов верхнего розлива (с подачей на чердаке) и нижнего (с попарной закольцовкой стояков и расположением обеих ниток в подвале) температуры различаются на 2 — 3 градуса.
4. Типом отопительных приборов в доме. Радиаторы и газовые конвектора отопления имеют разную теплоотдачу; соответственно, для обеспечения одинаковой температуры в помещении температурный режим отопления должен различаться.

Конвектор несколько проигрывает радиатору в тепловой эффективности.

Итак, какой должна быть температура отопления — воды в трубах подачи и обратки — при разных уличных температурах?

Приведем лишь небольшую часть температурной таблицы для расчетной температуры окружающего воздуха -40 градусов.

• При нуле градусов температура подающего трубопровода для радиаторов с разной разводкой — 40-45С, обратного — 35-38. Для конвекторов 41-49 подача и 36-40 обратка.
• При -20 для радиаторов подача и обратка должны иметь температуру 67-77/53-55С. Для конвекторов 68-79/55-57.
• При -40С на улице для всех отопительных приборов температура достигает максимально допустимой: 95/105 в зависимости от типа системы отопления на подаче и 70С на обратном трубопроводе.

Как происходит подача теплоносителя в систему отопления

Для домовой системы отопления характерны следующие ограничения:

1. Показатель максимального нагрева обуславливается ограниченным значением +95 градусов для двухтрубной системы, а также 105 градусов для однотрубной сети. В дошкольных воспитательных учреждениях действуют более строгие ограничения. Значение температуры воды в батарее не должно подниматься выше 37 градусов. Для компенсации пониженного значения температуры осуществляется наращивание дополнительных секций радиаторов. Детские сады, которые располагаются непосредственно в регионах с суровыми климатическими зонами, оснащены большим количеством радиаторов с многочисленным числом секций.
2. Оптимальным вариантом является достижение минимального значения «дельта», которая представляет разницу между подающим и отдаваемым значением температуры теплоносителя. Если не добиться такого значения, то степень нагревания радиаторов будет иметь высокую разницу. Чтобы снизить разницу, необходимо повысить скорость движения теплоносителя. Однако и при увеличении скорости перемещения теплоносителя возникает существенный недостаток, который обусловлен тем, что обратно к ТЭЦ вода будет возвращаться с излишне высокой температурой. Такое явление может привести к тому, что возникнут нарушения функционирования ТЭЦ.

Чтобы избавиться от такой проблемы, следует в каждом многоквартирном доме установить элеваторные модули. Посредством таковых устройств происходит разбавление порции подающей воды с обраткой. Эта смесь позволит получить ускоренную циркуляцию, исключив тем самым вероятность избыточного перегрева обратного трубопровода.

Если в частном доме установлен элеватор, то учет системы отопления задается при помощи индивидуального температурного графика. Для двухтрубных систем отопления частного дома характерны режимы 95-70, а для однотрубных – 105-70 градусов.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения

Важным из них является способ подачи горячей воды – централизованный или автономный

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм. что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Расчет оптимальной температуры отопительного прибора

Самое важное — наиболее комфортная температура для человеческого существования +37°C. Читать дальше: Документы для получения охотничьего билета в мфц

Читать дальше: Документы для получения охотничьего билета в мфц

При выборе радиатора вам нужно рассчитать, хватит ли тепловой мощности прибора для обогрева помещения. Для этого есть специальная формула:

S * h*41:42,

• где S – площадь помещения;
• h – высота комнаты;
• 41 – минимальная мощность на 1 куб м S;
• 42 – номинальная теплопроводность одной секции по паспорту.

Когда вы используете радиатор для поддержания необходимой температуры воздуха в помещении, у вас два варианта: можно задействовать маленькие радиаторы и повысить температуру воды в них (высокотемпературное отопление) или же установить большой радиатор, но при этом будет не такая высокая температура поверхности (низкотемпературное отопление).

При высокотемпературном отоплении радиаторы очень горячие и можно получить ожог, если дотронуться до него. Кроме того, при высокой температуре радиатора может начаться разложение пыли, осевшей на нем, которая потом будет вдыхаться людьми.

При использовании низкотемпературного отопления приборы чуть теплые, но в помещении все равно тепло. Вдобавок, этот способ более экономичен и безопасен.

Чугунные радиаторы

Средняя отдача тепла у отдельной секции радиатора из данного материала составляет от 130 до 170 Вт, из-за толстых стенок и большой массы прибора. Потому требуется много времени на прогревание помещения. Хотя в этом есть и обратный плюс — большая инерция обеспечивает долгое сохранение тепла в радиаторе после выключения котла.

Температура теплоносителя в нем составляет 85-90 °C

Алюминиевые радиаторы

Данный материал легкий, легко нагревающийся и с хорошей теплоотдачей от 170 до 210 ват/секцию. Однако подвергается негативному воздействию других металлов и может быть установлен не в каждой системе.

Рабочая температура теплоносителя в системе отопления с данным радиатором составляет 70°C

Стальные радиаторы

Материал обладает ещё меньшей теплопроводностью. Но за счет увеличения площади поверхности перегородками и ребрами, греет все равно хорошо. Отдача тепла от 270 Вт — 6,7 кВт. Однако это мощность всего радиатора, а не отдельного его сегмента. Конечная температура зависит от габаритов обогревателя и количества ребер и пластинок в его конструкции.

Рабочая температура теплоносителя в системе отопления с данным радиатором так же составляет 70°C

Итак, какой же лучше?

Вероятно, выгоднее получится установка оборудования с комбинацией свойств алюминиевой и стальной батареи — биметаллический радиатор. Он обойдется вам дороже, но и срок работы будет дольше.

Преимущество таких приборов очевидно: если алюминий выдерживает температуру теплоносителя в системе отопления только до 110°С, то биметалл до 130°С.

Отдача тепла наоборот, хуже, чем у алюминиевых, но лучше, чем у других радиаторов: от 150 до 190 Вт.

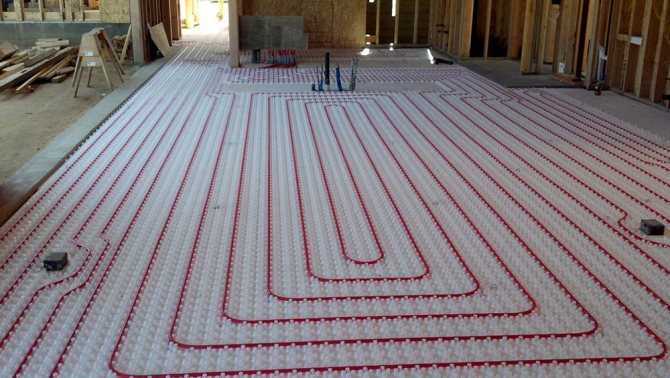

Тёплый пол

Ещё один способ создать комфортную температурную среду в комнате. В чем же его преимущества и недостатки перед обычными радиаторами?

Из школьного курса физики мы знаем о явлении конвекции. Холодный воздух стремится вниз, а когда нагревается — поднимается вверх. Поэтому, кстати, мерзнут ноги. Теплый пол же все меняет — нагретый внизу воздух вынужден подниматься вверх.

Такое покрытие имеет большую отдачу тепла (зависит от площади нагревающего элемента).

Температура пола также прописана в СНиП-е («Строительные нормы и правила»).

В доме для постоянного проживания она не должна быть больше +26°С.

В комнатах для временного пребывания людей до +31°С.

Учреждения, где идут занятия с детьми температура не должна превышать +24°С.

Рабочая температура теплоносителя в системе отопления теплого пола составляет 45-50 °С. Температура поверхности в среднем 26-28°С

Централизованное отопление

Централизованное отопление представляет собой систему распределения тепла, сгенерированного в централизованном месте, через трубопроводы для отопления зданий, сооружений и помещений.

Источником тепловой энергии являются теплоэнергоцентрали (ТЭЦ) или котельные. В ТЭЦ теплоноситель нагревается за счет энергии пара, в котельных теплоноситель нагревается за счет сжигания топлива.

Теплосети – системы замкнутых трубопроводов для передачи тепла потребителям.

Потребитель тепла – это конечное оборудование сети для распределения его по объекту отопления.

Различаются однотрубная или двухтрубная системы отопления.

К тепловому контуру однотрубной системы последовательно подключены потребители. Цикл теплообмена завершается, когда теплоноситель достигает последней точки контура.

По трубопроводу подачи двухтрубной системы горячий теплоноситель подается потребителю, по трубопроводу обратки остывший в результате теплообмена теплоноситель возвращается в сеть.

Теплосети — параметры

Эксплуатация, технические параметры оборудования, правила проектирования и монтажа тепловых сетей (ТС) регламентированы в нормах и правилах СНиП 2.04.07-86, его основные положения:

1. Нормативы распространяются на теплосети и размещенное на них оборудование, транспортирующие нагретую до температуры максимум +200 °С воду или водяной пар с температурным пределом +440 °С при максимальном давлении Ру в трубах 6,3 МПа (63 бара, 63 атмосферы).
2. Нормы действуют на водяные, паровые и конденсаторные теплосети на участке от запорной арматуры на выходе коллекторов или от стен теплового источника до входных задвижек теплопунктов (ТП) зданий.
3. Теплосети с водяным носителем положено проектировать двухтрубными с одновременной подачей тепловой энергии на нужды отопления, вентилирования, горячего водоснабжения (ГВС), технологических процессов.
4. Системы ГВС присоединяют к двухтрубным теплосетям открытого типа (с расширительным баком на чердаке) через трубы подачи и обратки. В замкнутой отопительной системе с гидроаккумуляторным баком и циркуляционным электронасосом подсоединение магистрали ГВС осуществляется через водонагреватели косвенного теплообмена.
5. Системы ГВС могут подключаться к теплосетям через пароводяные водонагреватели.
6. При двухтрубной разводке подключение отопительных контуров и вентиляции потребителей производится непосредственно по зависимой схеме.

Рис. 2 Показатели теплопотока (Вт) на обогрев 1 м2 жилых построек по СНиП 2.04.07-86

Температура теплоносителя в системе отопления

Чем сильнее морозы, тем быстрее обогретые изнутри жилые помещения теряют тепло. Для компенсации повышенной теплопотери увеличивается температура воды в системе отопления.

В расчетах используют нормативный показатель температуры. Он подсчитывается по специальной методике и вносится в руководящую документацию. Этот показатель основывается на средней температуре 5 наиболее морозных дней в году. Для вычисления берется 8 самых холодных зим за 50-летний период.

Почему составление температурного графика подачи теплоносителя в систему отопления происходит именно так? Главное здесь — оказаться готовыми к самым сильным морозам, случающимся раз в несколько лет. Климатические условия в конкретном регионе за несколько десятков лет могут поменяться. При пересчете графика это будет учтено.

Значение среднедневной температуры важно также для расчета запаса прочности отопительных систем. При понимании предельной нагрузки можно точно рассчитать характеристики необходимых трубопроводов, запорной арматуры и прочих элементов

Это дает экономию на создании коммуникаций. Учитывая масштабы строительства для городских систем отопления, количество сэкономленных средств будет достаточно большим.

Температура в квартире напрямую зависит от того, насколько сильно разогрет теплоноситель в трубах. Кроме этого, здесь имеют значение и другие факторы:

• температура воздуха за окном;
• скорость ветра. При сильных ветровых нагрузках растут потери тепла через дверные проемы и окна;
• качество заделки стыков на стенах, а также общее состояние отделки и утепления фасада.

Строительные нормы меняются с развитием технологий. Это отражается, в том числе, и на показателях в графике температуры теплоносителя в зависимости от наружной температуры. Если помещения лучше сохраняют тепло, то и энергоресурсов можно тратить меньше.

Застройщики в современных условиях более тщательно подходят к теплоизоляции фасадов, фундамента, подвала и кровли. Это повышает стоимость объектов. Однако одновременно с ростом затрат на строительство снижаются . Переплата на этапе постройки со временем окупается и дает неплохую экономию.

На прогрев помещений непосредственно влияет даже не то, насколько разогрета вода в трубах. Главное здесь — температура радиаторов отопления. Она обычно находится в пределах +70…+90ºС.

На нагрев батарей влияют несколько факторов.

1. Температура воздуха.

2. Особенности отопительной системы. От ее типа зависит показатель, указываемый в температурном графике подачи теплоносителя в систему отопления. В однотрубных системах нормальным считается нагрев воды до +105ºС. Двухтрубное отопление за счет лучшей циркуляции дает более высокую теплоотдачу. Это позволяет снизить температуру до +95ºС. При этом если на входе воду нужно разогреть, соответственно, до +105ºС и +95ºС, то на выходе ее температура в обоих случаях должна быть на уровне +70ºС.

Чтобы теплоноситель не вскипал при разогреве выше +100ºС, в трубопроводы он подается под давлением. Теоретически оно может быть достаточно высоким. Это должно обеспечивать большой запас тепла. Однако на практике далеко не все сети позволяют подавать воду под большим давлением из-за своей изношенности. В результате температура снижается, и при сильных морозах может наблюдаться нехватка тепла в квартирах и других отапливаемых помещениях.

3. Направление подачи воды в радиаторы. При верхней разводке разница составляет 2ºС, при нижней — 3ºС.

4. Тип используемых отопительных приборов. Радиаторы и конвекторы различаются по количеству отдаваемого тепла, а значит, работать они должны в разных температурных режимах. Лучше показатели теплоотдачи именно у радиаторов.

При этом на количество отданного тепла влияет, в том числе, и температура уличного воздуха. Именно она является определяющим фактором в температурном графике подачи теплоносителя в систему отопления.

Когда указывается температура воды +95ºС, речь идет о теплоносителе на входе в жилое помещение. Учитывая потери тепла при транспортировке, котельная должна нагревать ее значительно сильнее.

Чтобы подавать в трубы отопления в квартирах воду нужной температуры, в подвале устанавливается специальное оборудование. Оно смешивает горячую воду из котельной с той, которая поступает из обратки.

Факторы, влияющие на работу котла

Они таковы:

1. Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
2. Нормативный и действительный КПД.
3. Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
4. Технические кондиции котла.
5. Качество газа.

Вопрос по конструкции.

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол. И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

1. Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
2. Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

1. Устранение сажи с трубопровода.
2. Ликвидация накипи с водного контура.
3. Ограничить тягу на дымоходе.
4. Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
5. Устранение копоти на отсеке сгорания.
6. Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Площадь (кВ.м.)	Мощность.
Минимум	Максимум	Минимум	Максимум
60	200	25
200	300	25	35
300	600	35	60
600	1200	60	100

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Регулирование температуры

За параметры теплотрассы отвечают сотрудники теплосетей и ТЭЦ, а температурные показатели внутри строений находятся в ведомстве ЖЭКа. Для регулирования температуры помещения в отопительный период можно использовать два метода.

Первый называется количественным и предполагает изменение расхода воды при ее постоянных температурных показателях. Если используется качественный метод, то объем расходуемого теплоносителя остается постоянным, а меняется его тепловой параметр.

Именно второй вариант применяется чаще всего, так как является максимально экономным. Качественный способ регулирования тепла позволяет обеспечить комфортные условия проживания даже при резких скачках температуры на улице.

Потребителю теплоэнергии знания норм подачи теплоносителя могут пригодиться. Это связано с тем, что при несоблюдении параметров графика можно потребовать перерасчет за коммунальные услуги. Чтобы измерить тепловой показатель теплоносителя, необязательно устанавливать сложные приборы учета тепла в квартире. Достаточно слить в емкость небольшое количество воды из радиатора, после чего провести замер.

Расчет температурного режима

Неравномерное распределение тепла в радиаторе

Для определения оптимального температурного режима необходимо учитывать характеристики компонентов отопления – радиаторов и батарей. В частности – удельную мощность (Вт/см²). Это напрямую скажется на тепловой отдаче нагретой воды воздуху в помещение.

Также необходимо сделать ряд предварительных расчетов. При этом учитываются характеристики дома и отопительных приборов:

• Коэффициент сопротивления теплопередачи наружных стен и оконных конструкций. Оно должно быть не менее 3, 35 м²*С/Вт. Зависит от климатических особенностей региона,
• Поверхностная мощность радиаторов.

Температурный график системы отопления имеет прямую зависимость от этих параметров. Для вычисления тепловых потерь дома необходимо знать толщину наружных стен и материал постройки. Расчет поверхностной мощности батарей выполняется по следующей формуле:

Руд=Р/Fакт

Где Р – максимальная мощность, Вт, Fакт – площадь радиатора, см².

Зависимость тепловой отдачи от температуры на улице

Согласно полученным данным составляется температурный режим для отопления и график теплоотдачи в зависимости от температуры на улице.

Для своевременного изменения параметров отопления устанавливают температурный регулятор отопления. Это устройство подключается к термометрам на улице и в помещении. В зависимости от текущих показателей происходит регулировка работы котла или объема притока теплоноситель в радиаторы.

Централизованное отопление

Для централизованного теплоснабжения температурный режим системы отопления зависит от характеристик системы. В настоящее время есть несколько видов параметров теплоносителя, поступающего к потребителям:

• 150°С/70°С. Для нормализации температуры воды с помощью элеваторного узла происходит ее смешивание с охлажденным потоком. В данном случае можно составить индивидуальный температурный график отопительной котельной для конкретного дома,
• 90°С/70°С. Свойственен для небольших частных отопительных систем, рассчитанных для теплоснабжения нескольких многоквартирных домов. В этом случае можно не устанавливать смесительный узел.

Температурный график работы отопления

В обязанность коммунальных служб входит расчет температурного отопительного графика и контроль его параметров. При этом степень нагрева воздуха в жилых помещениях должна быть на уровне +22°С. Для нежилых этот показатель немного ниже +16°С.

Для централизованной системы составление корректного температурного графика котельной отопления требуется для обеспечения оптимальной комфортной температуры в квартирах. Основная проблема заключается в отсутствии обратной связи – невозможно регулировать параметры теплоносителя в зависимости от степени нагрева воздуха в каждой квартире. Именно поэтому составляется температурный график отопительной системы.

Автономное отопление

Терморегулятор

Делать аналогичные расчеты для автономных систем теплоснабжения частного дома зачастую не нужно. Если в схеме предусмотрены комнатные и уличные температурные датчики – информация о них будет поступать в блок управления котлом.

Поэтому для уменьшения расхода энергоносителя чаще всего выбирают низкотемпературный режим работы отопления. Он характеризуется относительно небольшим нагревом воды (до +70°С) и высокой степенью ее циркуляции. Это необходимо для равномерного распределения тепла по всем отопительным приборам.

Для реализации подобного температурного режима системы отопления потребуется выполнение следующих условий:

• Минимальные тепловые потери в доме. Однако при этом не нужно забывать о нормальном воздухообмене – обустройство вентиляции обязательно,
• Высокая тепловая отдача радиаторов,
• Установка автоматических регуляторов температуры в отоплении.

Если же есть необходимость выполнить корректный расчет работы системы- рекомендуется воспользоваться специальными программными комплексами. Для самостоятельного вычисления необходимо учесть слишком много факторов. Но с их помощью можно составить примерные температурные графики режимов отопления.

График 150/70

График 90/70

График 80/60

График 70/55

Однако следует учитывать, что точный расчет температурного графика теплоснабжения делается для каждой системы индивидуально. В таблицах приведены рекомендованные значения степени нагрева теплоносителя в подающей и обратной трубе в зависимости от температуры на улице. При выполнении вычислений не учитывались характеристики здания, климатические особенности региона. Но даже несмотря на это их можно использовать в качестве основы для создания температурного графика отопительной системы.

Таблица температуры теплоносителя от температуры наружного воздуха

Для того, чтобы рассчитать оптимальный температурный режим, нужно учесть и характеристики, имеющиеся у отопительных приборов — батарей и радиаторов. Важнее всего необходимо посчитать их удельную мощность, она будет выражаться в Вт/см2. Это будет сказываться самым прямым образом на отдаче тепла от нагретой воды к нагреваемому воздуху в помещении

Важно учесть их поверхностную мощность и коэффициент сопротивления, имеющийся у оконных проемов и наружных стен

После того, как будут учтены все значения, нужно рассчитать разницу между температурой в двух трубах — на вводе в дом и на выходе из него. Чем выше будет значение в трубе входа, тем выше — в обратной. Соответственно, отопление внутри помещения будет расти под этими значениями.

Погода на улице, С	на вводе в здание, С	Обратная труба, С
+10	30	25
+5	44	37
57	46
-5	70	54
-10	83	62
-15	95	70

Грамотное использование теплоносителя подразумевает попытки жителей дома уменьшить разницу температур между трубой входа и выхода. Это может быть строительная работа по утеплению стены снаружи или теплоизоляция внешних теплоснабжающих труб, утепление перекрытий над холодным гаражом или подвалом, утепление внутренней части дома или несколько выполняемых одновременно работ.

Отопление в радиаторе также должна соответствовать нормам. В центральных отопительных системах обычно варьируется от 70 С до 90 С в зависимости от температуры воздуха на улице

Важно учитывать, что в угловых комнатах не может быть менее 20 С, хотя в иных комнатах квартиры допускается снижение до 18 С. Если на улице температура снижается до -30 С, то в комнатах отопление должно подняться на 2 С. В остальных комнатах тоже должна вырасти температура при условии, что в комнатах разного назначения она может быть разной

Если в помещении находится ребенок, то она может колебаться от 18 С до 23 С. В кладовых и коридорах отопление может варьироваться от 12 С до 18 С

В остальных комнатах тоже должна вырасти температура при условии, что в комнатах разного назначения она может быть разной. Если в помещении находится ребенок, то она может колебаться от 18 С до 23 С. В кладовых и коридорах отопление может варьироваться от 12 С до 18 С.
