Калькулятор веса двутавра и таблицы теоретической массы двутавровых и тавровых балок

ГОСТ 26020-83 — Двутавры стальные горячекатаные с параллельными гранями полок

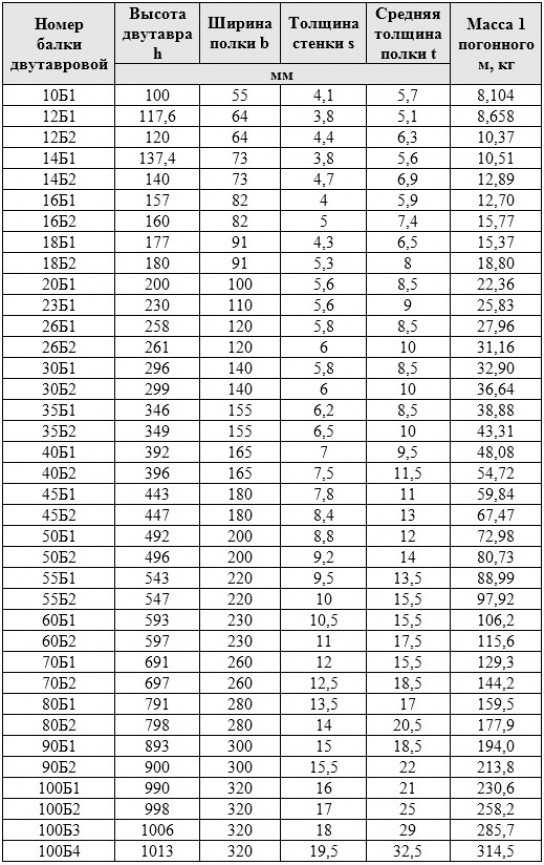

Теоретическая масса 1 погонного метра балки по ГОСТ 26020-83

Наименование	Размеры балки, мм	Вес метра, кг	Метров в тонне
h	b	s	t
Балка 10 Б1	100	55	4,1	5,7	8.100	123.46
Балка 12 Б1	117,6	64	3,8	5,1	8.700	114.94
Балка 12 Б2	120	64	4,4	6,3	10.400	96.15
Балка 14 Б1	137,4	73	3,8	5,6	10.500	95.24
Балка 14 Б2	140	73	4,7	6,9	12.900	77.52
Балка 16 Б1	157	82	4	5,9	12.700	78.74
Балка 16 Б2	160	82	5	7,4	15.800	63.29
Балка 18 Б1	177	91	4,3	6,5	15.400	64.94
Балка 18 Б2	180	91	5,3	8	18.800	53.19
Балка 20 Ш1	193	150	6	9	30.600	32.68
Балка 20 К1	195	200	6,5	10	41.500	24.1
Балка 20 К2	198	200	7	11,5	46.900	21.32
Балка 20 Б1	200	100	5,6	8,5	22.400	44.64
Балка 23 Ш1	226	155	6,5	10	36.200	27.62
Балка 23 К1	227	240	7	10,5	52.200	19.16
Балка 23 Б1	230	110	5,6	9	25.800	38.76
Балка 23 К2	230	240	8	12	59.500	16.81
Балка 24 ДБ1	239	115	5,5	9,3	27.800	35.97
Балка 26 Ш1	251	180	7	10	42.700	23.42
Балка 26 Ш2	255	180	7,5	12	49.200	20.33
Балка 26 К1	255	260	8	12	65.200	15.34
Балка 26 Б1	258	120	5,8	8,5	28.000	35.71
Балка 26 К2	258	260	9	13,5	73.200	13.66
Балка 26 Б2	261	120	6	10	31.200	32.05
Балка 26 К3	262	260	10	15,5	83.100	12.03
Балка 27 ДБ1	269	125	6	9,5	31.900	31.35
Балка 30 Ш1	291	200	8	11	53.600	18.66
Балка 30 Ш2	295	200	8,5	13	61.000	16.39
Балка 30 Б1	296	140	5,8	8,5	32.900	30.4
Балка 30 К1	296	300	9	13,5	84.800	11.79
Балка 30 Б2	299	140	6	10	36.600	27.32
Балка 30 Ш3	299	200	9	15	68.300	14.64
Балка 30 К2	300	300	10	15,5	96.300	10.38
Балка 30 ДШ1	300,6	201,9	9,4	16	72.700	13.76
Балка 30 К3	304	300	11,5	17,5	138.720	7.21
Балка 35 Ш1	338	250	9,5	12,5	75.100	13.32
Балка 40 Ш1	338	300	9,5	14	96.100	10.41
Балка 35 Ш2	341	250	10	14	82.200	12.17
Балка 35 К1	343	350	10	15	109.700	9.12
Балка 35 Ш3	345	250	10,5	16	91.300	10.95
Балка 35 Б1	346	155	6,2	8,5	38.900	25.71
Балка 35 К2	348	350	11	17,5	125.900	7.94
Балка 35 ДБ1	349	127	5,8	8,5	33.600	29.76
Балка 35 Б2	349	155	6,5	10	43.300	23.09
Балка 35 К3	353	350	13	20	144.500	6.92
Балка 36 ДБ1	360	145	7,2	12,3	49.100	20.37
Балка 40 Б1	392	165	7	9,5	48.100	20.79
Балка 40 Ш2	392	300	11,5	16	111.100	9
Балка 40 К1	393	400	11	16,5	138.000	7.25
Балка 40 Б2	396	165	7,5	11,5	54.700	18.28
Балка 40 Ш3	396	300	12,5	18	123.400	8.1
Балка 40 ДШ1	397,6	302	11,5	18,7	124.000	8.06
Балка 40 ДБ1	399	139	6,2	9	39.700	25.19
Балка 40 К2	400	400	13	20	165.600	6.04
Балка 40 К3	409	400	16	24,5	202.300	4.94
Балка 40 К4	419	400	19	29,5	242.200	4.13
Балка 40 К5	431	400	23	35,5	291.200	3.43
Балка 45 Б1	443	180	7,8	11	59.800	16.72
Балка 45 Б2	447	180	8,4	13	67.500	14.81
Балка 45 ДБ1	450	152	7,4	11	52.600	19.01
Балка 45 ДБ2	450	180	7,6	13,3	65.000	15.38
Балка 50 Ш1	484	300	11	15	114.400	8.74
Балка 50 Ш2	489	300	14,5	17,5	138.700	7.21
Балка 50 Б1	492	200	8,8	12	73.000	13.7
Балка 50 Ш3	495	300	15,5	20,5	156.400	6.39
Балка 50 Б2	496	200	9,2	14	80.700	12.39
Балка 50 ДШ1	496,2	303,8	14,2	21	155.000	6.45
Балка 50 Ш4	501	300	16,5	23,5	174.100	5.74
Балка 55 Б1	543	220	9,5	13,5	89.000	11.24
Балка 55 Б2	547	220	10	15,5	97.900	10.21
Балка 60 Ш1	580	320	12	17	142.100	7.04
Балка 60 Ш2	587	320	16	20,5	176.900	5.65
Балка 60 Б1	593	230	10,5	15,5	106.200	9.42
Балка 60 Ш3	595	320	18	24,5	205.200	4.87
Балка 60 Б2	597	230	11	17,5	115.600	8.65
Балка 60 Ш4	603	320	20	28,5	234.200	4.27
Балка 70 Ш1	683	320	13,5	19	169.900	5.89
Балка 70 Б1	691	260	12	15,5	129.300	7.73
Балка 70 Ш2	691	320	15	23	197.600	5.06
Балка 70 Б2	697	260	12,5	18,5	144.200	6.93
Балка 70 Ш3	700	320	18	27,5	235.400	4.25
Балка 70 Ш4	708	320	20,5	31,5	268.100	3.73
Балка 70 Ш5	718	320	23	36,5	305.900	3.27
Балка 80 Б1	791	280	13,5	17	159.500	6.27
Балка 80 Б2	798	280	14	20,5	177.900	5.62
Балка 90 Б1	893	300	15	18,5	194.000	5.15
Балка 90 Б2	900	300	15,5	22	213.800	4.68
Балка 100 Б1	990	320	16	21	230.600	4.34
Балка 100 Б2	998	320	17	25	258.200	3.87
Балка 100 Б3	1 006	320	18	29	285.700	3.5
Балка 100 Б4	1 013	320	19,5	32,5	314.500	3.18

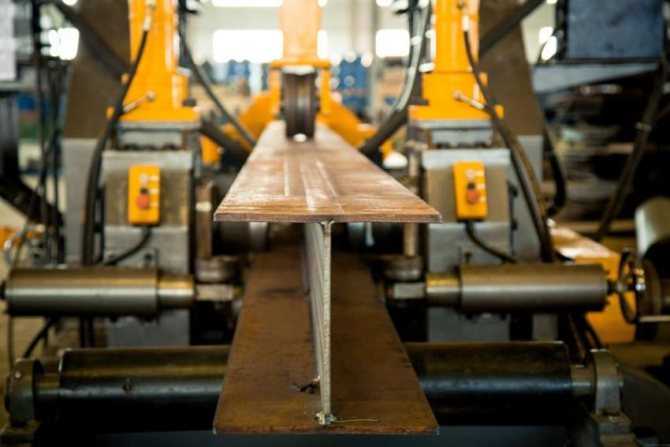

Особенности изготовления двутавровых профилей

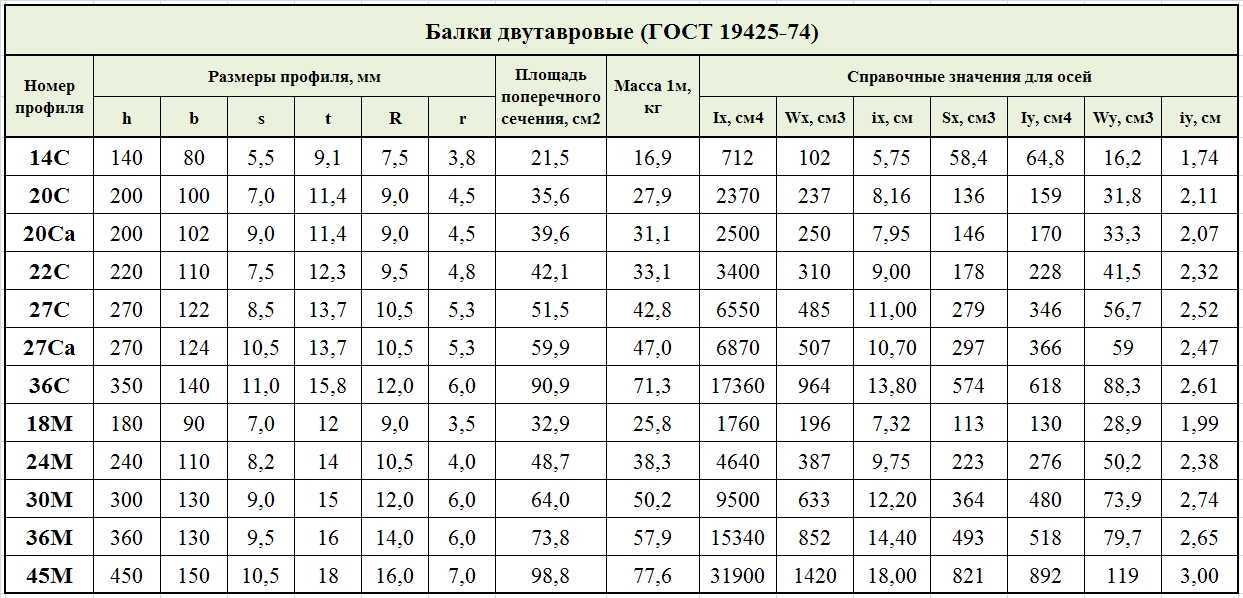

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от 4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Расчет нагрузки

Перед началом расчета нам необходимо узнать силы, действующие на двутавровую балку. В зависимости от продолжительности воздействия, силы могут быть временными или постоянные.
Давайте посмотрим, что это за силы в таблице ниже:

Постоянные	Собственная масса балки и перекрытия. В упрощенном варианте вес межэтажного перекрытия без цементной стяжки с учетом массы балки принимают равным 350 кг/м2, с цементной стяжкой – 500 кг/м2
Длительные	Полезные	Зависят от назначения здания
Кратковременные	Снеговые, зависят от климатических условий региона
Особые	Взрывные, сейсмические. Для балок, работающих в стандартных эксплуатационных условиях, не учитываются. В онлайн-калькуляторах обычно не учитываются

Выделяют два типа нагрузки:

1. Нормативные. Их устанавливают по строительным нормам и правилам;
2. Расчетные равны нормативной величине, умноженной на коэффициент надежности.

Давайте рассмотрим примеры.

При усилии менее 200 кг/м2 коэффициент обычно принимают равным 1,3, при более 200 кг/м2 – 1,2.

Шаг между балками принимают равным 1 м. В некоторых случаях, если это допустимо в конкретных эксплуатационных условиях, в целях экономии материалов я советую увеличивать шаг до 1,1 или 1,2 м.

При расчетах берите во внимание марку стали. Например, для использования в условиях высоких нагрузок и при минусовых температурах востребованы двутавровые балки, изготовленные из низколегированных сталей.. Способы выбора оптимального размера сечения профиля

Способы выбора оптимального размера сечения профиля

Наиболее точным вариантом подбора номера и типа двутаврового профиля будет проведение профессиональных расчетов. Именно этот способ я использую при проектировании ответственных крупногабаритных объектов. Для обеспечения надежности строения рекомендую отдавать предпочтение профилю с большим номером.

Для примерного определения размера профиля можно воспользоваться таблицей соответствия номера двутавровой балки максимально допустимой нагрузке:

Общая нагрузка, кг/ м2	Длина пролета
3м при шаге:	4 м при шаге:	6м при шаге:
1м	1,1м	1,2м	1м	1,1м	1,2м	1м	1,1м	1,2м
300	10	10	10	10	12	12	16	16	16
400	10	10	10	12	12	12	20	20	20
500	10	12	12	12	12	12	20	20	20

Из этой таблицы видно, что для двутавровой балки номер 10 максимальная длина пролета составляет 4 м при шаге 1,2 м, нагрузка – 400 кг/м2, для номера 16 длина пролета может достигать 6 м, нагрузка, которую он может выдержать, – 300 кг/м2, для профиля 20 – 6 м и нагрузка 400 кг/м2.

И так для того, чтобы выбрать оптимальный размер металлического двутавра, тщательно рассчитывайте размеры и нагрузки на перекрытия. Чтобы увеличить срок эксплуатации здания, покупайте качественные строительные материалы.

Компания «УралСибМет»  вот уже более 10 лет поставляет высококачественный металлопрокат, по доступным ценами и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю.

А опытные сотрудники «УралСибМет» помогут сделать расчет и подобрать всех необходимых строительных материалов.

Общие сведения

Изготавливается такая металлопродукция на специальных рельсобалочных станах из слябов или заготовок с квадратным поперечным сечением. При производстве фасонного проката с Н-образным сечением используют «черные» углеродистые и низколегированные стали, предназначенные для эксплуатации в условиях низких температур и высоких нагрузок.

По форме сечения эту металлопродукцию разделяют на несколько групп. Однако во всех случаях в маркировке указывается номер профиля, равный высоте стенки, взятой в сантиметрах (в некоторых случаях – с округлением). Присутствие буквы «а» в маркировке после номера двутавровой балки свидетельствует об усиленных стенках и полках профиля. Такая продукция обладает более высокими прочностными характеристиками, по сравнению с изделиями того же номера, но без индекса «а».

Применение

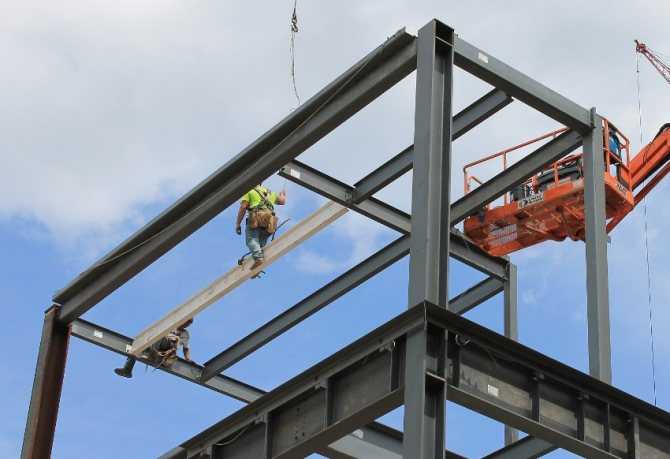

Двутавровые балки — это наиболее часто встречающиеся и широко используемые балки. Конструкции с жесткой рамой из двутавровой балки является одной из самых прочных и устойчивых форм стальных строительных конструкций. Это делает возможность возводить высокие многопролетные здания.

Помимо несущих элементов в промышленном и жилом строительстве, двутавр используется для прокладки троллейбусных и железнодорожных, эстакад, мостов и прочих дорожных сооружений. Широкополочные балки чаще всего применяются в жилищном строительстве. Часть проката реализуется на нужды машиностроительной отрасли.

Логика расчета

При помощи онлайн калькулятора можно вычислить не только вес двутавра, но и его длину, на основе массы металлоконструкции и согласно основным параметрам сортового, листового или фасонного изделия.

Чтобы подсчитать удельный вес балки, требуются данные длины и размера профиля, а для определения длины — показатели массы и типоразмера. Плюс состоит в том, что нет необходимости использовать специальные справочники, таблицы и ГОСТы, так как вычисления производятся по значениям, обозначенным в калькуляторе.

Использование онлайн калькулятора для двутавра позволяет:

1. Вычислить вес метра двутавра, для этого следует проделать следующие манипуляции:
2. в калькуляторе войти в раздел необходимой модели;
3. выбрать строчку соответствующую типу и способу изготовления металлоконструкции;
4. занести показатели (высота, длина, толщина);
5. нажать на кнопку расчёт, итог отразится с правой стороны.
6. Найти информацию справочного характера о металле, марке стали, области использования, составе и разных свойствах. Для этого следует:
7. в поисковую строку вбить название марки металлопроката;
8. или выбрать в меню с левой стороны соответствующий тип стали.
9. Узнать ГОСТы и ТУ на весь ассортимент металлопроката:
10. забить в поисковике номер размера двутавра по ГОСТу;
11. или выбрать в левом меню тип изделия.

С помощью онлайн калькулятора, вы сможете делать требуемые расчеты для определения веса металлопроката, находить нужную справочную информацию в таблице.

Вычисляя массу двутавра в калькуляторе, следует брать сведения из таблицы, если же они там отсутствуют — то расчёт можно произвести, применяя геометрическую формулу, при этом следует учитывать характерные особенности, связанные с производством металлоизделий. При использовании формулы потребуется знать тип квалификации материала и его характеристики.

Длина стандартной двутавровой балки из стали колеблется от 4 до 15 метров. Она может быть с параллельными гранями полок, с широкополыми, с колонными и с уклонными гранями. Вес металлопроката выбирается из специальных таблиц соответствующего ГОСТа или рассчитывается по формуле с небольшой погрешностью. При стандартном расчёте удельного веса металла в калькуляторе берутся по умолчанию следующие данные:

• плотность металлопроката — 7850 кг/м3;
• номинальные показатели металла, взятые из соответствующих ГОСТ.

Чтобы определить стандарт, требуется сначала посмотреть, нет ли данного обозначения на самом изделии. При отсутствии такового, необходимо выяснить способ изготовления профиля: сварной или горячекатаный. Это можно узнать при визуальном осмотре. Если эта стальная горячекатаная конструкция — нужно установить форму полок: параллельные или нет. После этого делаются замеры.

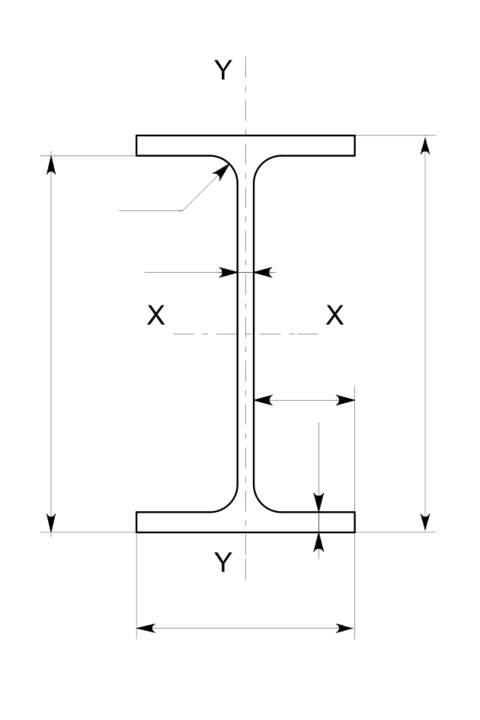

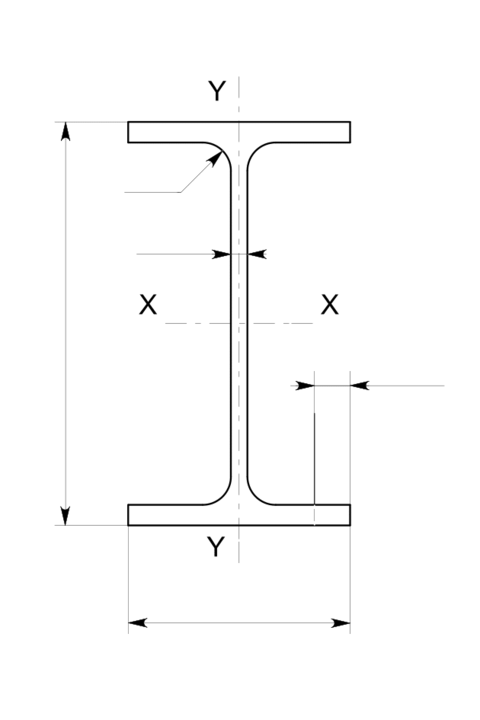

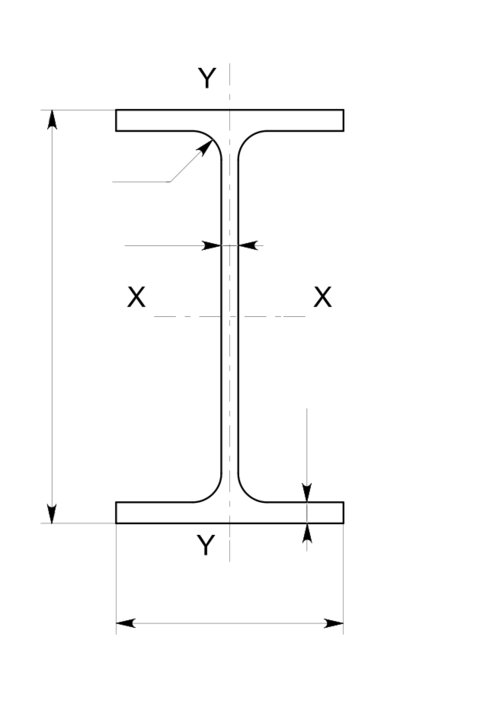

Для определения величины двутавра или тавра, необходимо знать следующие значения:

• ρ – плотность материала,
• S – площадь поперечного сечения профиля;
• L – протяжённость консоли или минимальное расстояние между крайними точками;
• A – высоту;
• а – толщину полки;
• B – ширину профиля;
• b – толщину стенки.

Кроме того, потребуется рассчитать уровень нагрузки на конструкцию, которая бывает нормативной и расчетной. Нормативная — определяется на 1 метр изделия. Для получения расчётной нагрузки — нормативная нагрузка умножается на коэффициент прочности.

Рассчитать её можно при помощи:

• калькулятора по определению нагрузки на балку перекрытия;
• или по примеру сбора нагрузок на балку.

Такой показатель, как количество двутавров требуется на случай, если балка перекрытия нуждается в усилении, такой же конструкцией. То есть, при наличии одной балки, нужно указывать «один», а если две расположенные рядом, то требуется выбрать «две».

Для вычисления массы 1 метра – в первую очередь определяется площадь изделия, это делается по размерам поперечного сечения двутавра,после чего, нужно умножить полученное значение на плотность материала, из которого производится металлоизделие, и на его длину.

Таблица расчета веса балки двутавровой

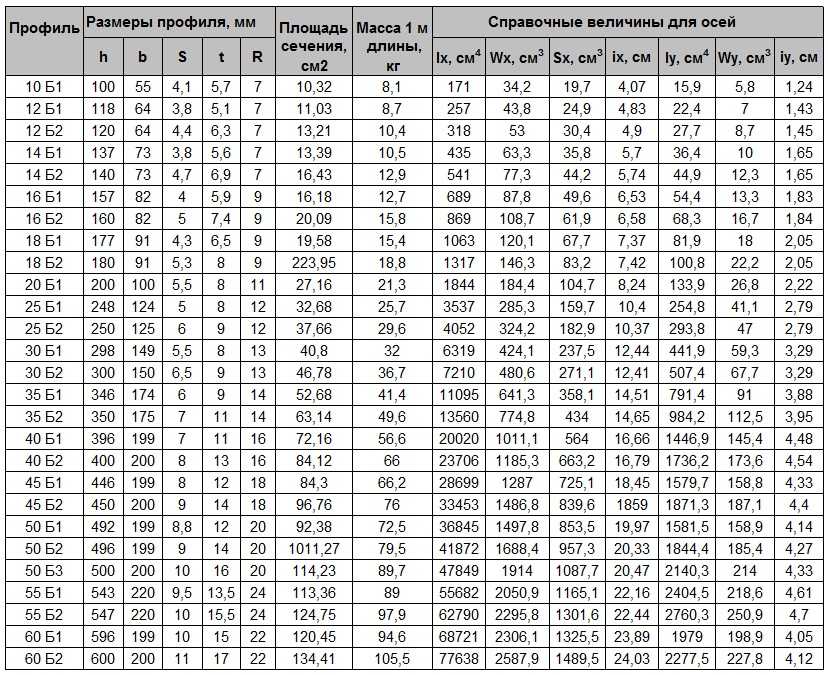

Вес балки нормальной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Б1	200	100	5,5	8	21,3	46,9
25Б1	248	124	5	8	25,7	38,9
25Б2	250	125	6	9	29,6	33,8
30Б1	298	149	5,5	8	32	31,3
30Б2	300	150	6,5	9	36,7	27,2
35Б1	346	174	6	9	41,4	24,2
35Б2	350	175	7	11	49,6	20,2
40Б1	396	199	7	11	56,6	17,7
40Б2	400	200	8	13	66	15,2
45Б1	446	199	8	12	66,2	15,1
45Б2	450	200	9	14	76	13,2
50Б1	492	199	8,8	12	72,5	13,8
50Б2	496	199	9	14	79,5	12,6
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	596	199	10	15	94,6	10,6
60Б2	600	200	11	17	105,5	9,5

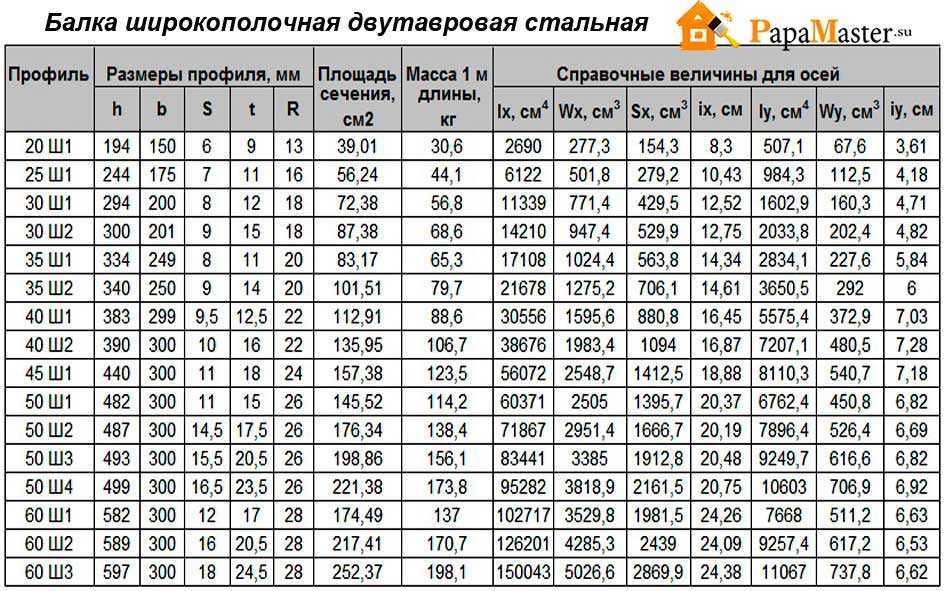

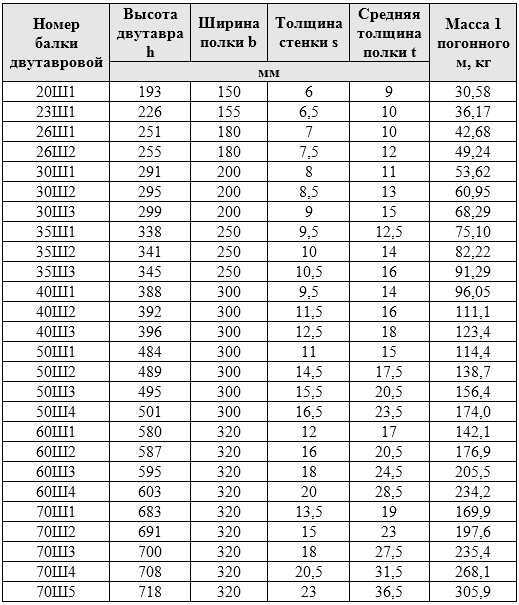

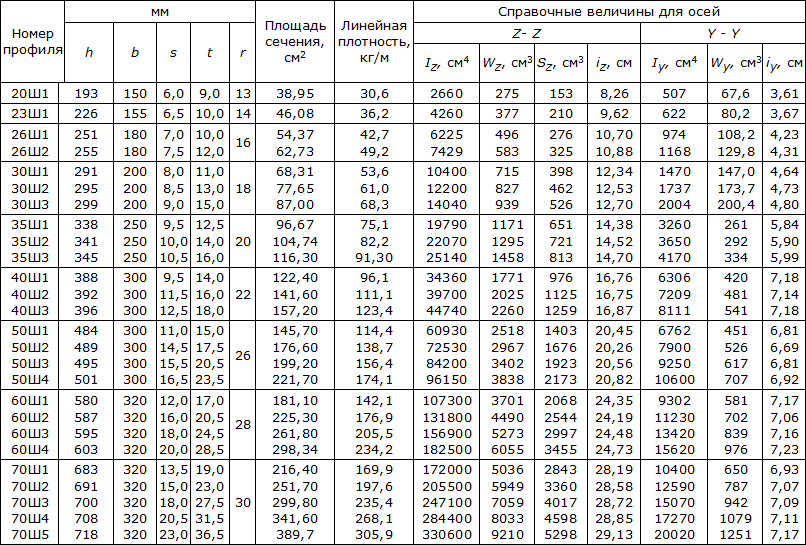

Вес балки широкополочной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Ш1	194	150	6	9	30,6	32,7
25Ш1	244	175	7	11	44,1	22,7
30Ш1	294	200	8	12	56,8	17,6
30Ш2	300	201	9	15	68,6	14,6
35Ш1	334	249	8	11	65,3	15,3
35Ш2	340	250	9	14	79,7	12,5
40Ш1	383	299	9,5	12,5	88,6	11,3
40Ш2	390	300	10	16	106,7	9,4
45Ш1	440	300	11	18	123,5	8,1
50Ш1	482	300	11	15	114,2	8,8
50Ш2	487	300	14,5	17,5	138,4	7,2
50Ш3	493	300	15,5	20,5	156,1	6,4
50Ш4	499	300	16,5	23,5	173,4	5,8

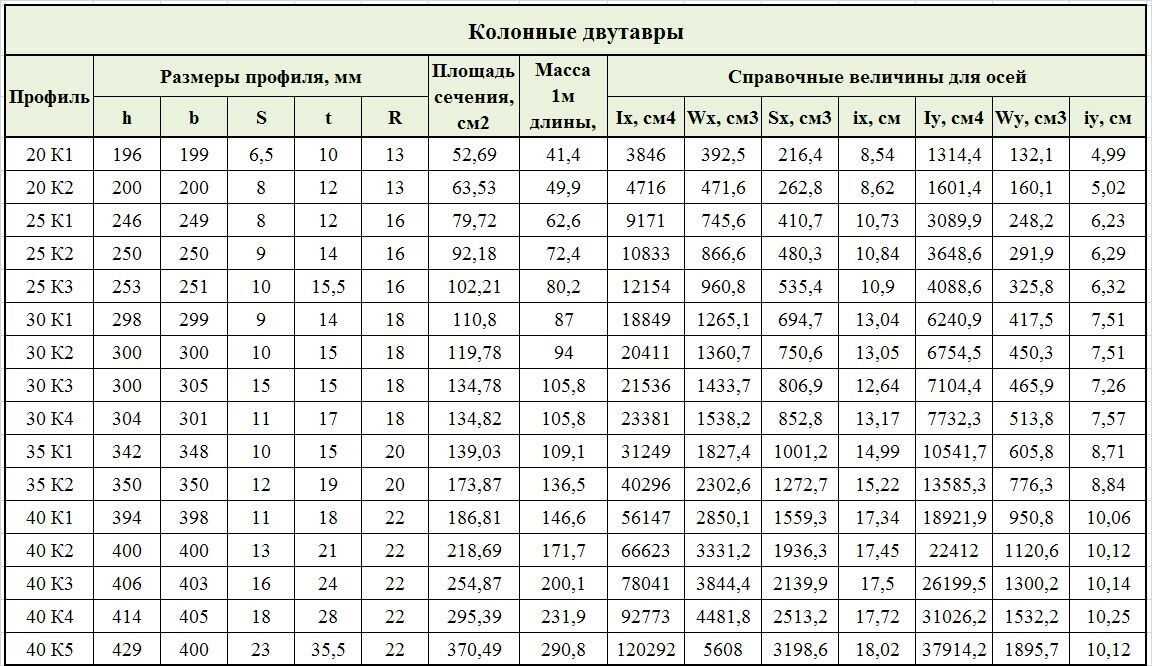

Вес балки колонной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20К1	196	199	6,5	10	41,4	24,2
20К2	200	200	8	12	49,9	20
25К1	246	249	8	12	62,6	16
25К2	250	250	9	14	72,4	13,8
25К3	253	251	10	15,5	80,2	12,5
30К1	298	299	9	14	87	11,5
30К2	300	300	10	15	94	10,6
30К3	300	305	15	15	105,8	9,5
30К4	304	301	11	17	105,8	9,5
35К1	342	348	10	15	109,1	9,2
35К2	350	350	12	19	136,5	7,3
40К1	394	398	11	18	146,6	6,8
40К2	400	400	13	21	171,7	5,8
40К3	406	403	16	24	200,1	5
40К4	414	405	18	28	231,9	4,3
40К5	429	400	23	35,5	290,8	3,4

Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.

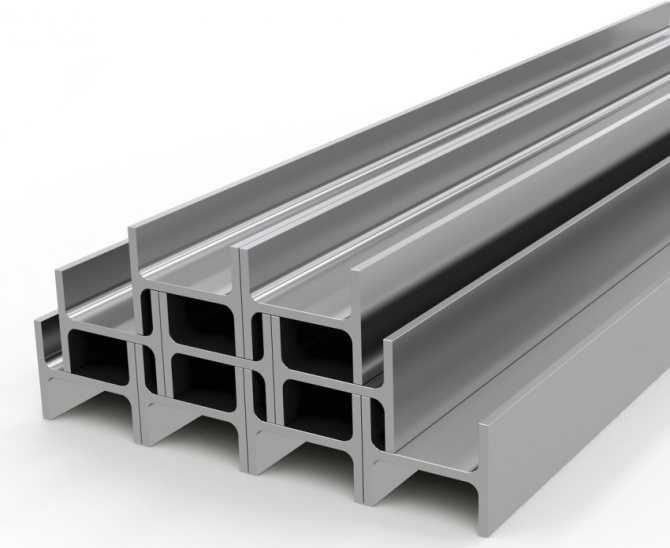

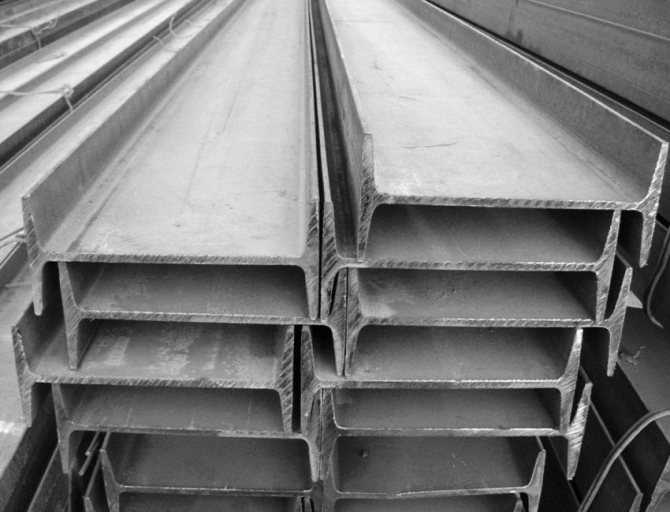

Особенности конструкции двутаврового профиля

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Выбор нужного двутавра

А знаете ли вы, что, благодаря своей особой Н-образной форме, металлический двутавр является универсальным металлопрокатом, так как обладает повышенной степенью прочности и надежности. Двутавровые балки способны выдерживать существенные динамические и статические нагрузки и широко применяется при возведении строений в качестве вертикальных опор и горизонтальных перекрытий.

Классификация двутавровых балок по ГОСТу

Двутавровые балки классифицируются по ГОСТам на основе теоретических и экспериментальных исследований. Благодаря исследованиям выявляют наиболее востребованные фасонные профили.

Например, зная, что с возрастанием ширины пролета необходимо увеличение высоты стальных балок, мы можем высчитать двутавр, который обеспечит необходимую прочность строения.

Например:

• прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
• при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

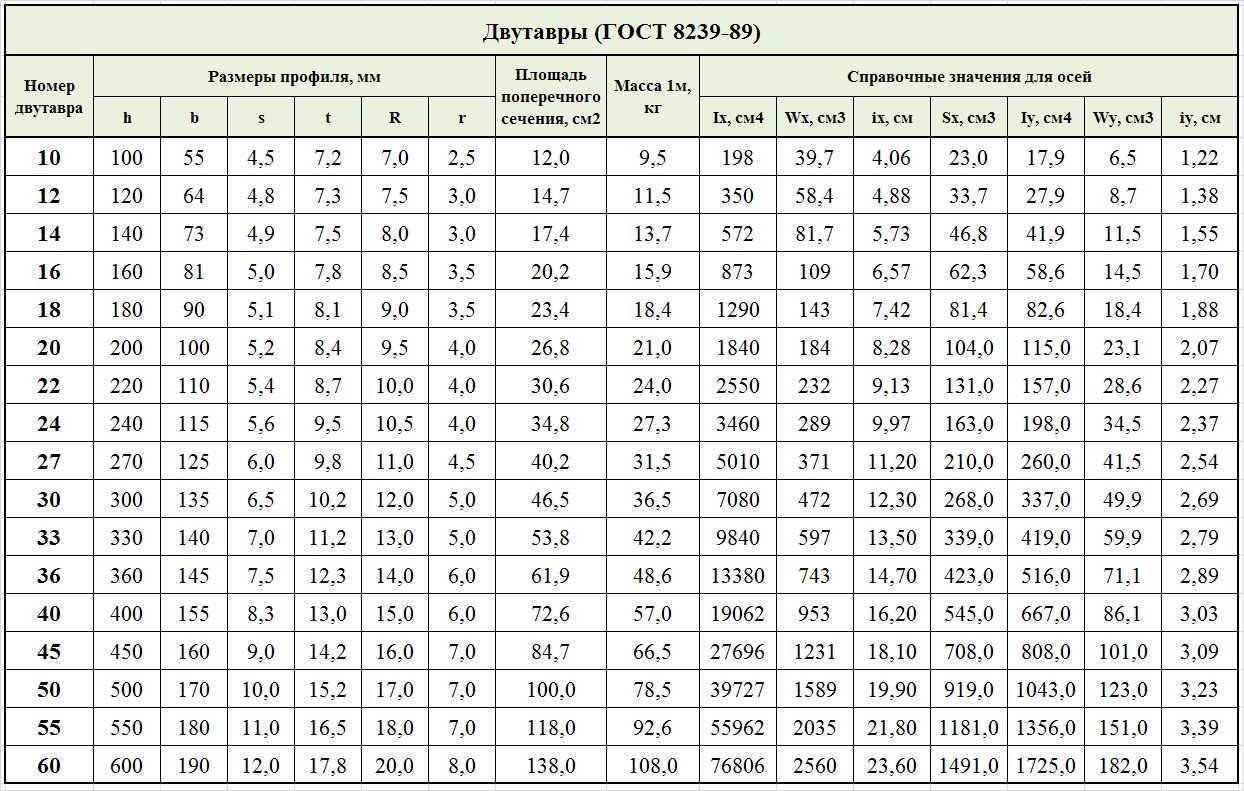

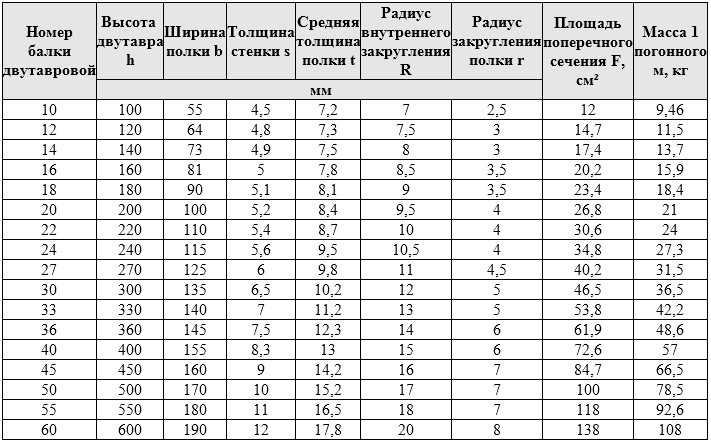

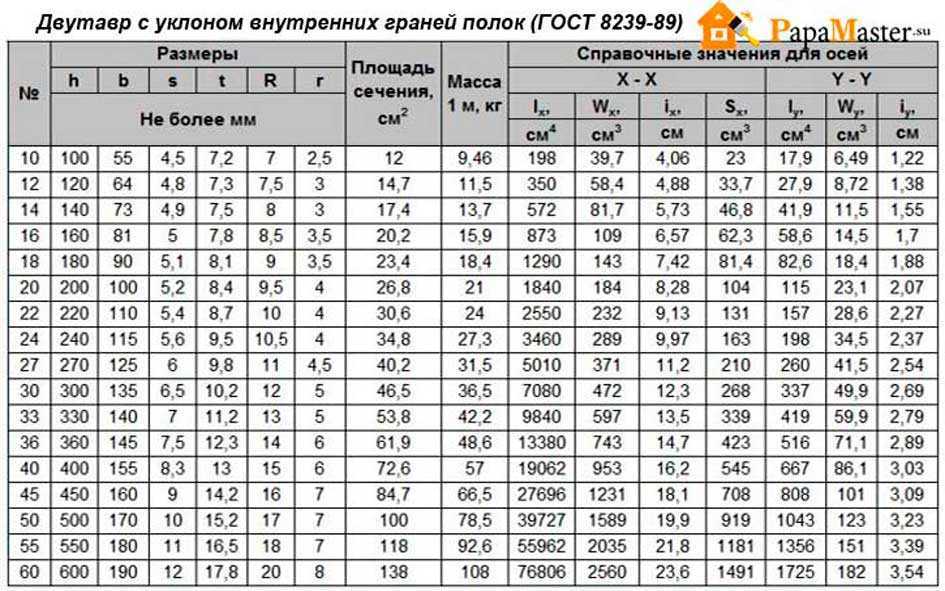

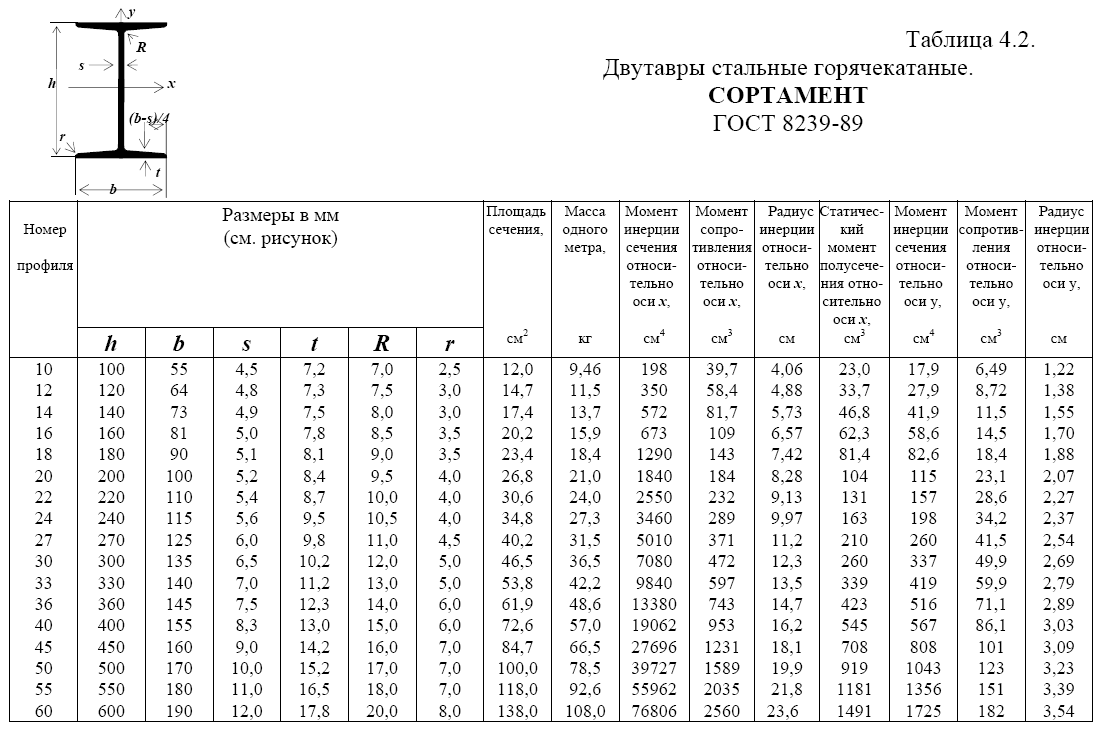

Двутавр ГОСТ 8239-89	Двутавр нормальный (Б)	Двутавр широкополочный (Ш)	Двутавр колонный (К)

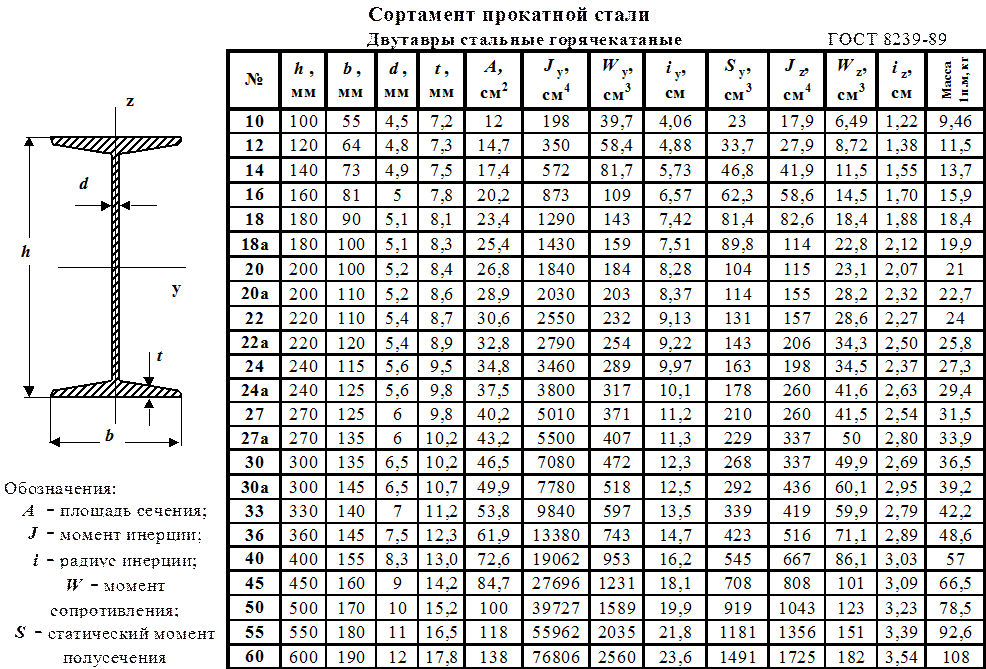

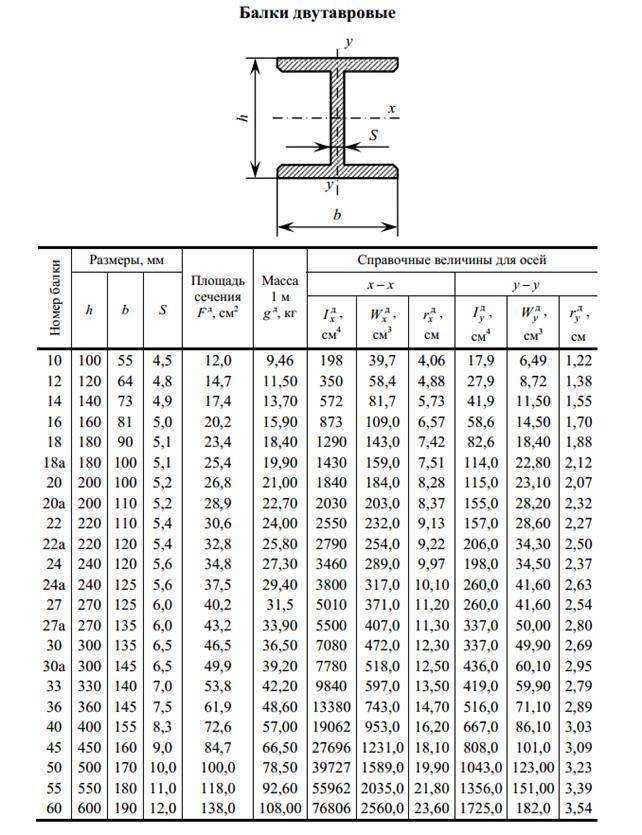

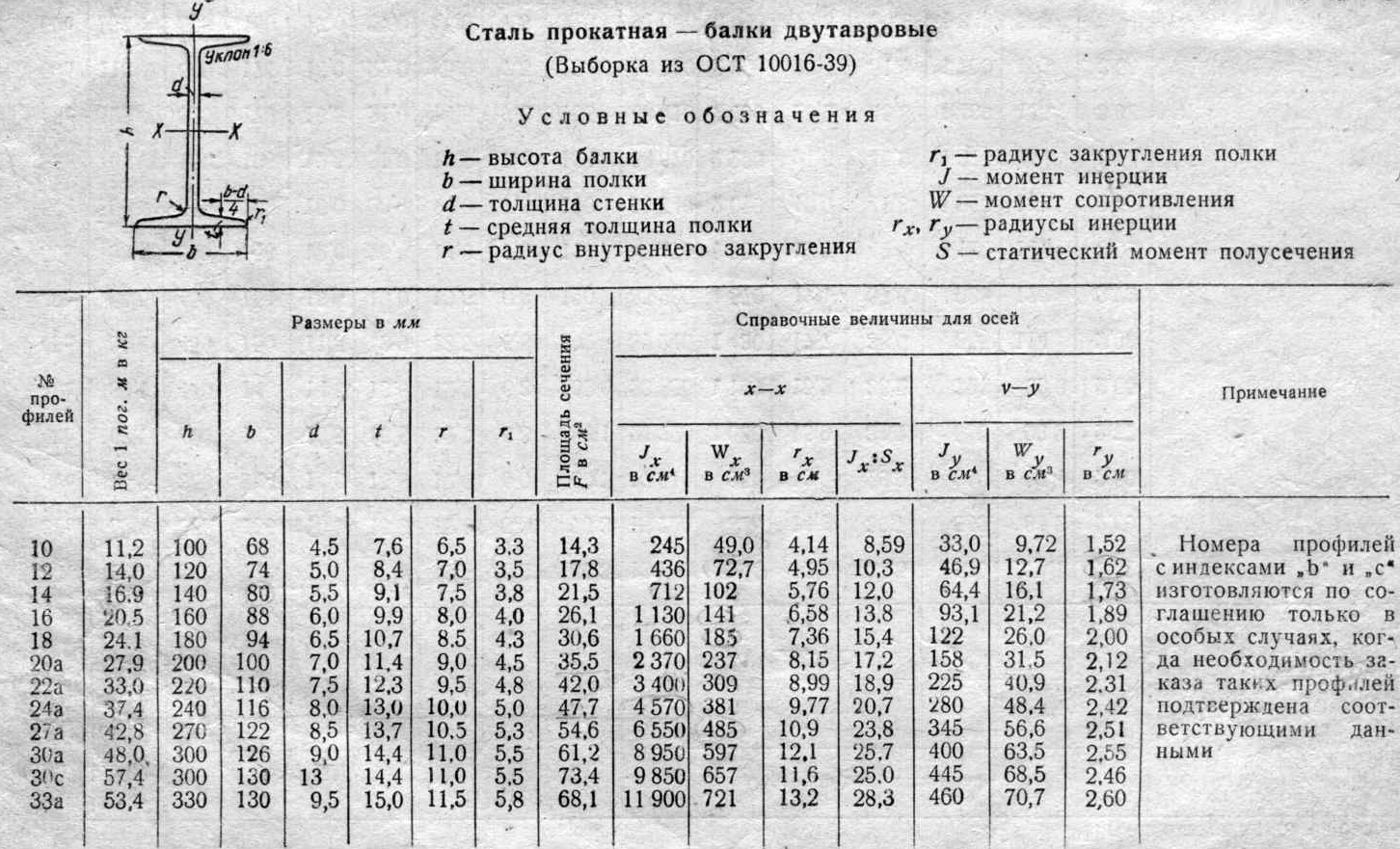

Классический двутавр с уклоном внутренних граней полок 6-12% (ГОСТ 8239-89) применяют главным образом в качестве элементов, работающих на изгиб, а также в составных сечениях колонн.

Помните, что балки выбирают по номерам, соответствующим высоте профиля в сантиметрах.

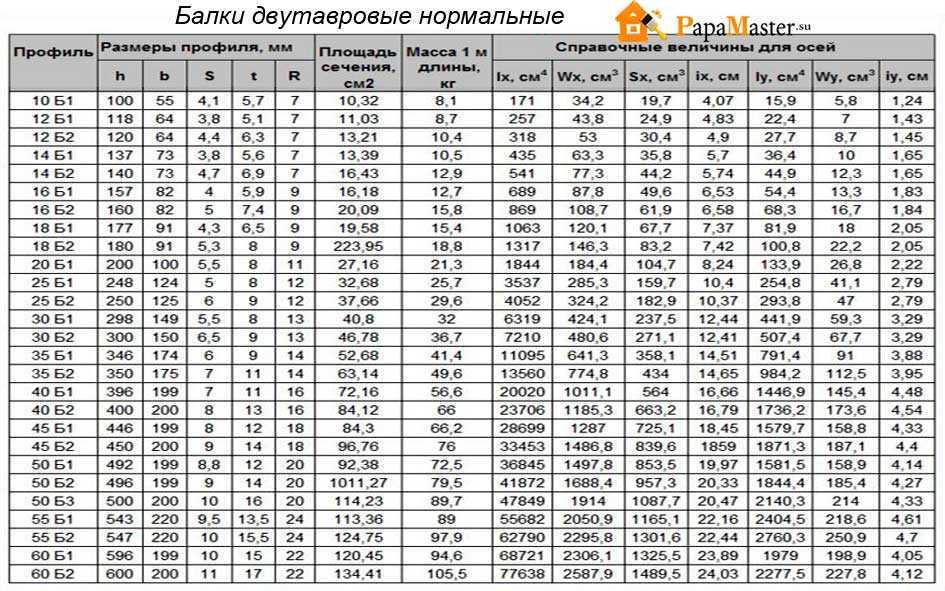

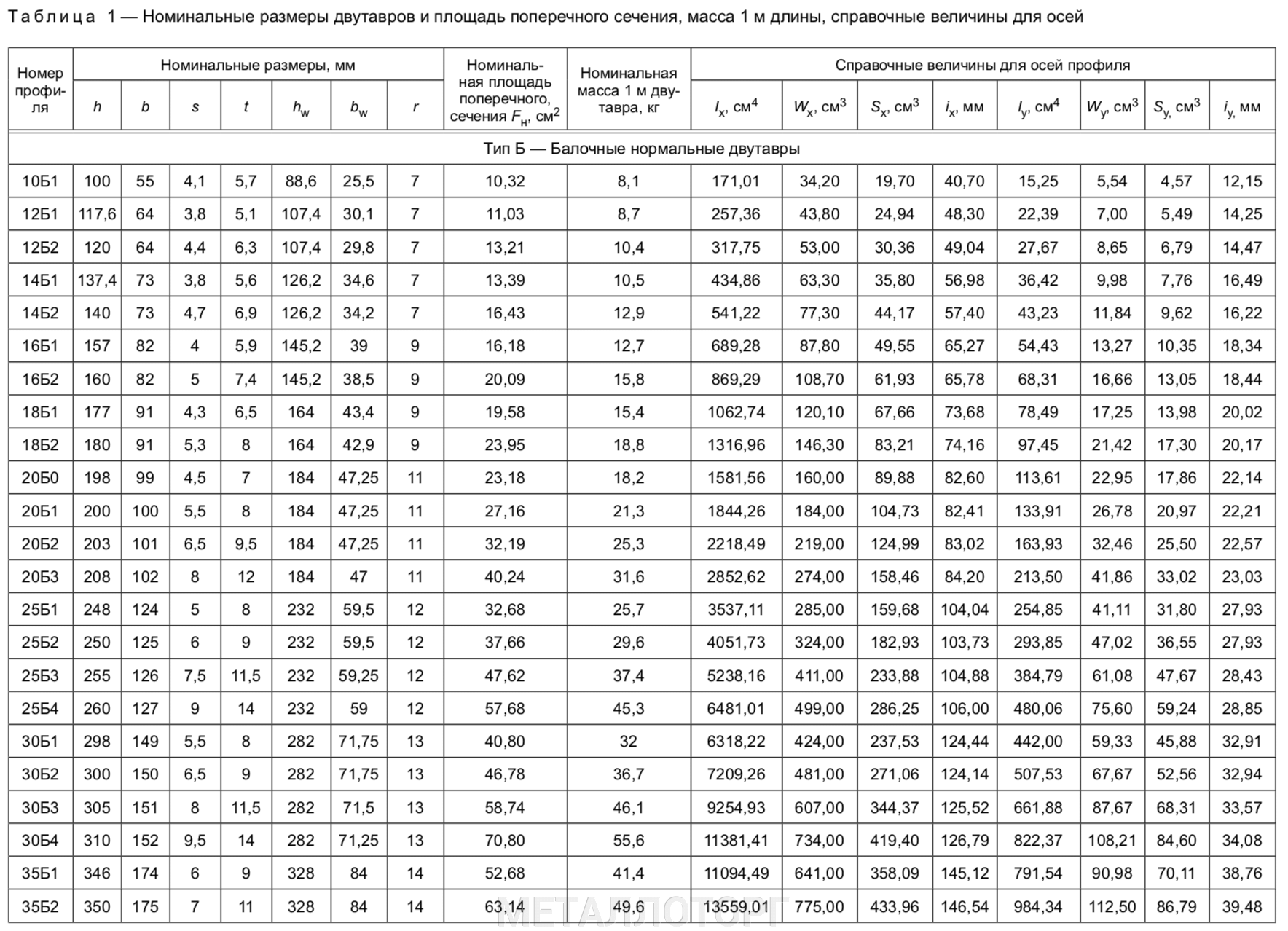

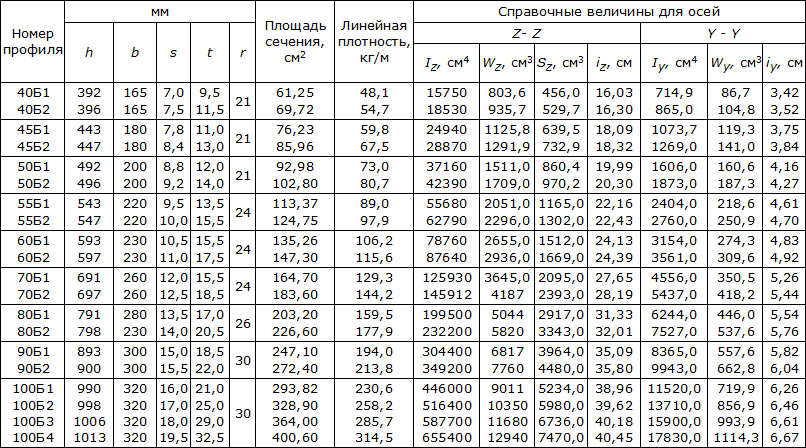

Теперь посмотрим на типоразмеры двутавров с параллельными гранями полок (ГОСТ 26020-83, СТО АСЧМ 20-93):

• нормальные балочные двутавры (Б), выпускают высотой до 1000 мм, с шириной полок до 320 мм. Я их применяю для эксплуатации под средними нагрузками;
• широкополочные двутавры (Ш), имеют высоту также до 1000 мм при максимальной ширине полок 400 мм. Подходят для разрезки по продольной оси для получения таврогово профиля. Тавр укладывают на один пролет. Целый двутавровый профиль – на один или несколько пролетов. Эти металлоизделия очень массивны. Их можно эсплуатировать в качестве самостоятельного элемента без применения усиливающих деталей;
• колонные двутавры (К), их использование эффективно в колоннах зданий. Они имеют соотношение высоты к ширине полок 1:1 и максимальные размеры 400х400 мм. Это наиболее массивные профили. Имеют широкие, утолщенные полки и стенки. Я использую их в строительстве большепролетных конструкций.

Типовые схемы расположения двутавра

При проведении расчетов для нас важен будет исходный параметр, то есть мне важно знать, как выглядит балка и как крепится. Большинство вариантов сводится к основным схемам:

	шарнирно-опертая балка с равномерно приложенной нагрузкой
	с жесткой заделкой одного конца, сила распределена равномерно
	однопролетная с консолью с одной стороны, с дополнительной опорой, нагрузка равномерно распределена
	шарнирно-опертая, сила сосредоточенная
	шарнирно-опертая, с двумя приложенными силами
	консоль с жесткой заделкой, приложена сосредоточенная сила

Формула расчёта массы двутавровой балки 30К1, чертежи и примеры.

Условные обозначения величин, характеризующих свойства двутавра:

h – высота двутавра;

b – ширина полки;

s – толщина стенки;

t – толщина полки;

R – радиус сопряжения;

h — 296 мм b — 300 мм s — 9 мм t — 13.5 мм R- 18 мм b/4 — 75 мм

Балка (двутавр) К 30К1 ГОСТ 26020-83 Масса 1 погонного метра изделия 84.8 кг Площадь сечения (корытного сечения) 108 см2 Ix — Осевые моменты инерции относительно центральных осей корытного сечения по оси х 18110 см4 Wx — Моменты сопротивления изгибу корытного сечения по оси х 1223 см3 ix — Радиусы инерции корытного сечения по оси х 12.95 см Sx — статический момент полусечения 672 см3 Iy — Осевые моменты инерции относительно центральных осей корытного сечения по оси y 6079 см4 Wy — Моменты сопротивления изгибу корытного сечения по оси y 405 см3 iy — Радиусы инерции корытного сечения по оси y 7.5 см

Условные обозначения величин, характеризующих свойства двутавра:

h – высота двутавра;

b – ширина полки;

s – толщина стенки;

t – толщина полки;

R – радиус внутреннего закругления;

h — 298 мм b — 299 мм s — 9 мм t — 14 мм R — 18 мм

Балка (двутавр) К 30К1 СТО АСЧМ 20-93 Масса 1 погонного метра изделия 87 кг Площадь сечения (корытного сечения) 110.8 см2 Ix — Осевые моменты инерции относительно центральных осей корытного сечения по оси х 18849 см4 Wx — Моменты сопротивления изгибу корытного сечения по оси х 1265.1 см3 ix — Радиусы инерции корытного сечения по оси х 13.04 см Sx — статический момент полусечения 694.7 см3 Iy — Осевые моменты инерции относительно центральных осей корытного сечения по оси y 6240.9 см4 Wy — Моменты сопротивления изгибу корытного сечения по оси y 417.5 см3 iy — Радиусы инерции корытного сечения по оси y 7.51 см

Условные обозначения величин, характеризующих свойства двутавра:

h – высота двутавра;

b – ширина полки;

s – толщина стенки;

t – толщина полки;

R – радиус сопряжения;

hw — высота стенки двутавра

(в свету между полками),

bw — свес полки.

Форма и размеры поперечного сечения, параметры профиля и справочные величины для осей:

h — 298 мм b — 299 мм s — 9 мм t — 14 мм hw — 270 мм bw — 145 мм R — 18 мм

Балка (двутавр) К 30К1 ГОСТ Р 57837-2017 Масса 1 погонного метра изделия 87 кг Площадь сечения (корытного сечения) 110.8 см2 Ix — Осевые моменты инерции относительно центральных осей корытного сечения по оси х 18848.66 см4 Wx — Моменты сопротивления изгибу корытного сечения по оси х 1265.1 см3 ix — Радиусы инерции корытного сечения по оси х 130.43 см Sx — статический момент полусечения 694.64 см3 Iy — Осевые моменты инерции относительно центральных осей корытного сечения по оси y 6241.18 см4 Wy — Моменты сопротивления изгибу корытного сечения по оси y 417.47 см3 iy — Радиусы инерции корытного сечения по оси y 75.05 см Sy — статический момент полусечения

Если Вас интересуют другие виды металлопроката, то предложения поставщиков можно посмотреть по следующим ссылкам:
Труба. лист б/у металлолом, Трубы восстановленные 630х11,
Трубопроводная арматура и фитинги, Задвижка с обрезин

клином 800,
Сортовой и Листовой, Уголок стальной гнутый 110х110х14,
Нержавеющий прокат, Трубы нержавеющие, бесшовные 152х6,
Трубопроводная арматура и фитинги, Канализация чугунная ниппель 65.

Так же рекомендуем Вам обратить внимание на следующие страницы:
Труба стальная,
труба стальная электросварная,
арматура цена,
лист стальной,
нержавеющий лист,
металлопрокат.
