Теплый пол из полипропиленовых труб

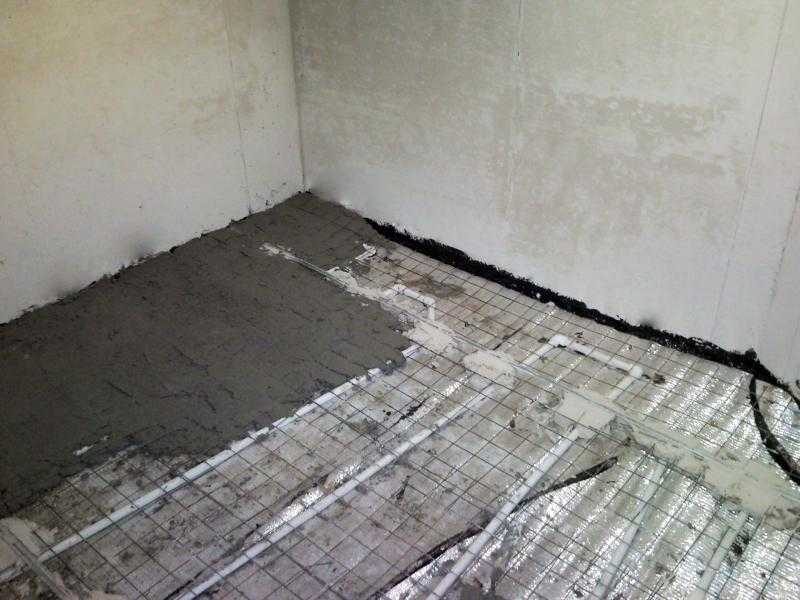

Заливка стяжки

Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.

Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.

Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.

В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.

Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.

Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.

Тестирование системы

Прежде чем заливать трубопровод бетонной стяжкой, необходимо обязательно провести тестирование устройства, так как в случаи неполадок или течи, устранить их под бетоном будет сложно.

Чтобы проверить систему, каждый контур в отдельности заполняется водой, и открываются все распределительные клапана, что способствует удалению воздуха из труб. При этом устанавливается давление в 1,5 раза больше рабочего, но не меньше 6 бар.

Через 3 — 4 часа, давление понижается, и его опять нужно поднять. Так необходимо делать три раза. После этого, пол оставляется на сутки, и если за это время давление понизилось не более чем на 2 бар, то система смонтирована правильно.

Как осуществляется крепление полипропиленовых труб

Для монтажа магистралей с использованием труб из полипропилена понадобятся:

дюбели.

2. Инструменты:

• отвертка фигурная;

  нож\ножницы для резки полипропиленовых труб;

  измерительная рулетка;

• карандаш или маркер.

Крепеж полипропиленовых труб нужно выполнять с учетом риска механической деформации и теплового расширения магистрали. Специалисты рекомендуют проводить укладку труб в штробах, подвесных потолочных конструкциях, в стенах, в стяжках, вдоль стен под плинтусами либо открытым способом.

• Установку пропиленовых труб необходимо выполнять при температуре окружающего воздуха, не ниже + 5 °C.

Трубы с наружным диаметром в пределах от 16 до 32 мм следует изгибать с радиусом, который составляет не менее 8 наружных диаметров. Выполняют такие операции при температуре воздуха более 15°C.

Пропиленовые трубы необходимо защитить от воздействия открытого пламени.

• Если в процессе разводки возникает необходимость выполнить пересечение трубопроводов, то необходимо использовать специальные детали крепления для перекрещивания.

При соединении труб с помощью резьбы используются специальные фитинги нужного размера. Нарезка резьбы на полипропиленовой трубе запрещается.

Если в трубопроводе из полипропилена присутствуют участки из металлических труб, то соединение нужно выполнять без применения пайки или сварочных работ, так как это может привести к перегреву полипропиленовых крепежных элементов.

Прокладка трубопроводов выполняется с уклоном не менее 0,5 %. В самой низкой точке трубопровода необходимо предусмотреть установку дренажного крана или сливного клапана. Длинные трубопроводы следует разделить на отдельные элементы, которые могут перекрываться с помощью кранов шарового типа или проходной запорной арматуры. Это необходимо для упрощения проведения работ по обслуживанию и ремонту полипропиленового трубопровода. В точках, где планируется монтаж смесителей и другого сантехнического оборудования, устанавливается универсальное настенное крепление с регулировкой по оси от 10 до 15см.

Расстояние между креплениями

Максимальный шаг крепления полипропиленовых труб PN 10

для горизонтальных магистралей:

Расстояние между креплениями полипропиленовых труб PN 16

при горизонтальной прокладке не должно превышать значений, которые указаны в таблице:

Расстояние крепления полипропиленовых труб PN 20

(максимальный интервал между опорами) при горизонтальном монтаже не должен превышать следующих значений:

При вертикальном креплении значения, представленные в таблице, необходимо умножить на 1,3.

Для полипропиленовых труб STABI PN 20

с армированием:

Способы крепления полипропиленовых труб:

В точках, где необходимо выполнить ответвление магистрали
В точках крепления арматуры	С использованием хомутов
Крепление рядом с фитингом

Выполняя крепление полипропиленовых труб, следует учесть эксплуатационные условия (температура\давление), допустимое линейное расширение, а также варианты соединения. Существует два основных варианта креплений:

• неподвижное (отсутствует возможность перемещения крепления вдоль оси полипропиленовой трубы);

подвижное (предусмотрено сжатие\растяжение магистрали без изменения положения оси).

Достоинства полипропиленовых труб

К преимуществам этих изделий относят:

1. Долговечность – при соблюдении основных правил эксплуатации системы, а также температурного режима в ней до 75 градусов, изделия могут прослужить свыше 25 лет.
2. Герметичность стыков обеспечивается применением специальной технологии соединения отдельных составляющих трубопровода при помощи паяльника.
3. Эластичность, высокая механическая прочность и морозоустойчивость. Даже если транспортируемая жидкость замерзнет, то изделия немного расширяются, а затем возвращаются к своим исходным размерам.
4. Не подверженность коррозии, не боятся воздействия растворителей и кислот, отложения солей на внутренних поверхностях.
5. Отсутствие в них бактериальной флоры.
6. Низкая теплопроводность и отсутствие конденсата обусловлены одинаковой температурой теплоносителя на входе и выходе из системы.
7. Невысокая стоимость труб и соединительных элементов по сравнению с альтернативными вариантами.Высокие экологические показатели материала позволяют не наносить вреда окружающей среде при его эксплуатации и утилизации.
8. Небольшой вес по сравнению с изделиями, выполненными из стали.

Полипропиленовые трубы, применяемые для теплого пола, оказываются под воздействием больших температур, и изменяют свои размеры. Обычно коэффициенты термического и линейного расширения фиксируются в их характеристиках. Поэтому специалисты рекомендуют при монтаже отдать предпочтение изделиям армированным стекловолокном или алюминием.

Монтаж тёплого пола

Расход трубного материала во многом зависит от того, как будет укладываться контур отопления – «улиткой» или «змейкой». Рекомендуемая схема разводки полипропиленовых труб своими руками – «улитка». Она демонстрирует высокую эффективность эксплуатации тёплого пола. Но реализовать такую схему немного сложнее.

Для расчёта необходимого количества трубы при определенном шаге петли можно воспользоваться данными из таблицы.

Таблица 1

Шаг, миллиметры	Расход трубы в метрах погонных на 1 м2
300	3,4
250	4,0
200	5,0
150	6,7
100	10,0

Так или иначе, система будет отличаться неправильной геометрической формой, состоящей из большого числа поворотов и изгибов с разными радиусами. Поэтому точно рассчитать необходимый метраж трубы очень проблематично.

Чтобы рассчитать количество материала, можно разметить будущую систему на полу и измерить ее

Выход из положения видится в применении одного из двух способов:

• использование длинной нитки;
• создание проекта на листе «миллиметровки».

В последнем случае времени придётся потратить больше. Для этого необходимо:

• перенести на бумагу план отапливаемой комнаты;
• нарисовать разводку отопления полипропиленовыми трубами.
• измерить получившуюся «змейку» или «улитку» курвиметром или линейкой. Полученная цифра будет соответствовать необходимой длине трубы.

Использование прочной верёвки куда проще. Её достаточно протянуть по месту предполагаемой прокладки труб и после этого замерить длину. Независимо от избранной методики, необходимо учесть возможный перерасход. Для этого добавьте к рассчитанной длине 10%.

Разводка теплых полов из полипропиленовых труб своими руками по схеме «улитка» предполагает параллельную укладку магистралей подачи и обратки. При этом процедура выгибания материала существенно упрощается. Для крепления труб используются пластиковые клипсы или специальные металлические хомуты. Фиксация крепежа к стяжке выполняется дюбелями через слой теплоизоляции.

Существует ещё один способ крепления труб тёплого водяного пола – к армирующей сетке. Это более рациональный вариант, поскольку укладка производится намного равномернее, а прочность стяжки при этом увеличивается. Крепить трубы можно проволокой или пластиковыми хомутами, однако использование скоб ускорит монтаж.

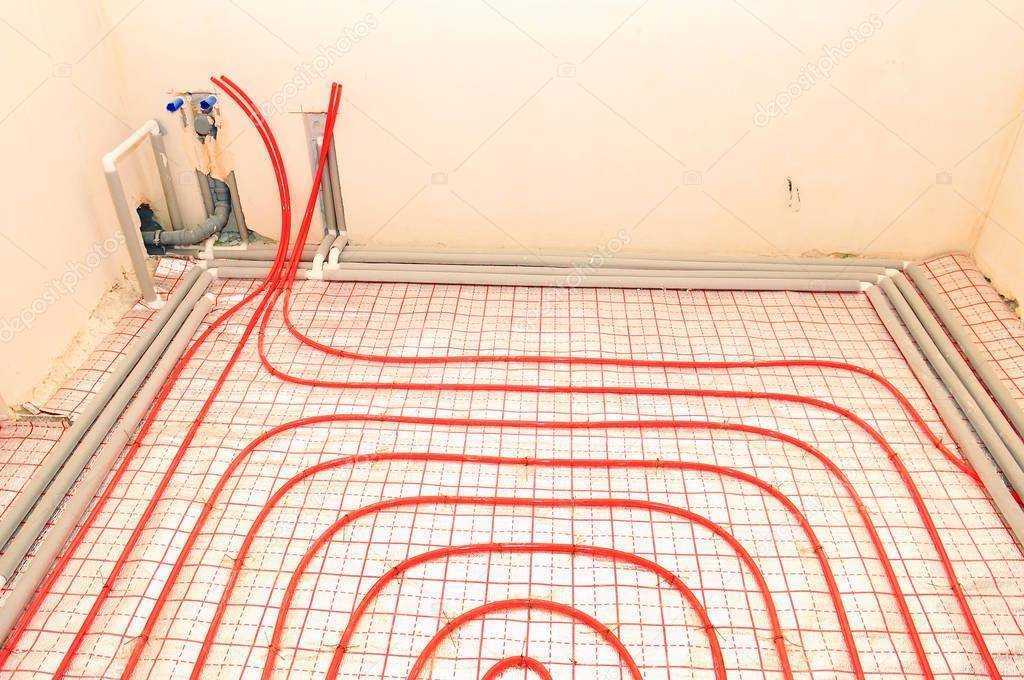

Укладывать тёплый пропиленовый пол лучше из катушки или рулона. Такой подход обеспечит минимальное количество соединений и сэкономит не только время, но и деньги. Элементы крепежа необходимо располагать на удалении 80 см друг от друга. Хомуты сильно не затягивайте, поскольку линейное расширение вызовет деформацию трубы.

Крепить трубу к полу можно при помощи специальных клипс, располагать которые нужно равномерно через равные расстояния

Рекомендуется использовать сегменты примерно одинаковой длины, а их количество должно соответствовать количеству выходов на коллекторе. Приобретать трубы следует с учётом их линейного расширения и необходимой мощности. Стандартным показателем является диаметр 2см

При покупке полипропиленовых труб для теплого пола особое внимание уделите их качеству, ведь системой вы планируете пользоваться не один год

Уложив магистраль, проверьте качество имеющихся в ней соединений. Если всё в порядке, приступайте к монтажу коллектора.

Как спаять трубу теплого пола

Пайка — распространённый способ соединения пластиковых труб тёплого пола. Технология проста, и не требует больших финансовых вложений. Есть две методики пайки:

1. Муфтовая — для этого используется фасонная деталь (муфта или контур с большим диаметром). Такой способ подходит для трубок размером 63 мм. Сварочный процесс заключается в расплавлении края изделия с внешней стороны и части муфты внутри. После чего, детали стыкуются, образуя плотное соединение.
2. Прямая — заключается в плавке небольших участков двух труб из пластика, которые потом стыкуются торцами. Этот достаточно простой способ, надёжно объединяет две детали в единый контур.

Заливка стяжки

Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.

Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.

Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.

В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.

Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.

Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.

Устройство водяного теплого пола

Принципиальная схема устройства теплого пола

Чтобы устроить такой пол, необходимо уложить трубы, по которым будет циркулировать горячая вода, источником которой может служить центральное отопление или же отдельный котел. Один из самых распространенных способов монтажа теплого пола – бетонная система обогрева. Всю работу можно разделить на несколько этапов: составление проекта, подготовка пола, укладка сетки и труб, заливка бетоном, укладка финишного покрытия.

Составление проекта будущих работ обязательно, особенно если планируется утепление полов на большой площади. При проектировании должно быть учтено, из чего сделаны полы, стены и другие элементы. Это необходимо для того, чтобы рассчитать нужную температуру, которая должна быть в помещении. Затем нужно определить место установки коллектора, котла. После необходимо составить схему расположения труб, указать длину контура и диаметр, а также другие параметры.

Температура воды для отопления должна быть установлена на основе расчета, в котором учтен тип помещения, вид напольного покрытия и наружная расчетная температура. Как правило, максимальный уровень температуры для отопления пола – +45 градусов при скорости потока воды 0,3 м/сек для плавного распространения тепла.

Подготовительные работы

Коллекторный шкаф лучше разместить на стене у пола

Чтобы тепловое оформление помещения прошло по правилам, начинать работы необходимо с установки коллекторного шкафа – основы будущего теплого пола из полипропиленовых труб. Он предназначен для соединения всех контуров и расположения элементов регулировки. Лучше его разместить на стене у пола. К шкафу подходят подающая горячую воду и возвратная трубы, к которым подсоединена коллекторная группа.

Следующий этап – укладка гидроизоляции, в качестве которой подойдет полиэтилен. Он укладывается внахлест и соединяется скотчем. По периметру помещения, в котором проводится монтаж теплого пола, должна быть наклеена демпферная лента. Она предотвратит растрескивание стяжки, когда будет происходить тепловое расширение.

Затем укладывается теплоизоляция. Если этого не сделать, то теплопотери составят в среднем 40%. Выбор материала зависит от расчетов теплопотерь при составлении проекта. В качестве теплоизоляции может быть использована минеральная вата, полистирол, пробка техническая или другие материалы. Можно использовать специальный вариант для водяного пола, который снабжен отражающей поверхностью.

Укладка контуров полипропиленовых полов

Диаметр трубы и шаг укладки будут зависеть от конкретного места. В холодных местах (у входной двери, возле окон) укладка полипропиленовых труб проводится чаще, в местах, где будет стоять мебель, не укладывается. Чтобы закрепить теплый пол, существует два способа крепления: к армирующей сетке и к теплоизоляции.

Армирующая сетка – более рациональный вариант. Она даст возможность провести укладку полипропиленовых труб более равномерно. Кроме того, увеличит прочность стяжки. Крепятся трубы пластиковыми хомутами или проволокой. Чтобы ускорить монтаж, можно воспользоваться скобами.

Укладывать пол из пропилена лучше из рулона или катушки. Благодаря этому количество соединений будет минимальным. Это даст возможность сэкономить время и деньги. Крепится труба через каждые 80 см. Сильно затягивать хомуты не стоит, иначе линейное расширение приведет к деформации трубы.

Чтобы обогрев помещения происходил равномерно, длина одного контура не должна быть больше 80 м. Идеальная длина – 50 м. Все контуры должны иметь примерно одинаковую длину. Коллектор следует выбирать в зависимости от количества контуров. Например, если 7 контуров, то и выходов должно быть 7.

Способов укладки полипропиленовых труб, из которых монтируется теплый пол, несколько. При параллельном или змеевидном способе труба укладывается зигзагом. Такой метод лучше всего подойдет для небольшого помещения. Спиральный способ («улитка») используется в больших помещениях. Монтаж труб проходит по спирали, чередуя холодную и горячую, что позволяет обеспечить лучший обогрев.

Стандартный выбор труб, учитывая их линейное расширение и необходимую мощность, – 2 см в диаметре

Следует обратить внимание на качество труб, поскольку теплый пол монтируется не на один год

Особенности применения

Технология изготовления полипропиленовых труб не исключает линейного расширения изделия при воздействии высоких температур. Компенсировать этот недостаток позволит правильный подбор трубы с необходимыми свойствами и установка опор с организацией компенсаторов. Любая система включает в себя ответвления от центрального трубопровода, прямое соединение и создание поворотов под разными углами, при этом не исключены перепады диаметров труб. Упрощает решение этих задач применение фитингов, которые делятся на следующие виды:

• фланцевого вида;
• обжимного устройства;
• с применением резьбового соединения;
• сварной конструкции.

Фитинги из полипропилена, применяют для соединения труб из того же и других материалов. Достигается такой эффект помещением во внутреннюю часть хромосодержащих или латунных вставок, определяющих техническую возможность подключения к сантехническим устройствам и создания переходов.

Фитинги

Практика показывает, что главные причины возникновения разрывов труб отопления под стяжкой, – грубое нарушение технологии монтажа и некачественная пайка фитингов на стыках изделий.

Процесс пайки не представляет сложностей для домашних мастеров. Прибор для соединения труб представлен станковым паяльником с маркированными насадками различного диаметра. Перед промышленной пайкой рекомендуют провести пробное термальное соединение материалов на небольших обрезках труб и неиспользуемых стыковочных элементах. Используя комбинированные фитинги, можно на этапе проектирования обеспечить оптимальное давление во всех частях отопительной конструкции, предупредив при этом излишние расходы на применение труб большего, чем необходимо, диаметра.

Будет полезно: Как правильно соединить пластиковую трубу с чугунной канализацией?

Пайка полипропиленовых труб

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Водяные электрические теплые  представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов

Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить

Особенности полипропиленовых труб для теплого пола

Полипропиленовая труба находит широкое применение при создании различных инженерных коммуникаций, таких как:

• Отопительная система.
• Система водоснабжения.
• Отвод стоков.

Благодаря свойствам полипропилена существует возможность применения труб из этого материала в любой среде:

• На открытом воздухе.
• В любом типе грунта.
• Под слоем штукатурки в стене.
• В различных каналах.

Основными достоинствами полипропиленовых труб можно назвать следующие моменты:

• Герметичные стыки. Применение современной технологии, при которой сваривание осуществляется с помощью специального паяльника, обеспечивает полную герметичность полипропиленовых трубопроводов в местах соединения. Использование такого оборудования позволяет выполнять сварку за короткий промежуток времени, при этом работа с паяльником не представляет сложности.
• Механическая прочность, сочетаемая с эластичностью. Это свойство позволяет использовать полипропилен при довольно низких температурах воздуха. Целостность структуры материала не нарушается даже при замерзании воды внутри трубы из полипропилена. После оттаивания жидкости трубопровод возвращается к прежним параметрам.
• Долгий срок использования. Эксплуатация полипропиленовой трубы под давлением в системе до 7,5 атмосфер и температурой рабочей среды в пределах +75 0 С возможна на протяжении четверти века.
• Доступная стоимость. Цена на полипропиленовые трубы занимает более низкие границы по сравнению с другими видами изделий аналогичного типа. В частности это относится к соединительным элементам.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

• муфты;
• переходники;
• крепежи;
• уголки;
• отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

Как правильно сделать расчет перед укладкой?

Чтобы рассчитать шаг труб, учитывают параметры:

1. Площадь покрытия. Рассчитывается то пространство, которое не занято встроенной мебелью, кухонной техникой, ванной или душевой кабинкой и другими объектами, под которыми обогревать пол бессмысленно.
2. Температура теплоносителя — обычно от 30 до 60 градусов. Надо также учитывать, что стяжка пола или уложенное поверх неё покрытие приводят к поглощению тепла, так что само основание обычно не прогревается выше 35 градусов.
3. Вид покрытия. Некоторые из них (например, паркет) не переносят слишком высокую температуру, поэтому шаг нужно делать реже.
4. Мощность теплоотдачи. Чем меньше шаг, тем она выше. Рассчитывать же мощность теплоотдачи надо, учитывая необходимую температуру в помещении и потери тепла при нагреве комнаты (на внешние стены, окна, входную дверь, дверь на лоджию или балкон и т. д.).

Нужно учитывать способы укладки. Основные:

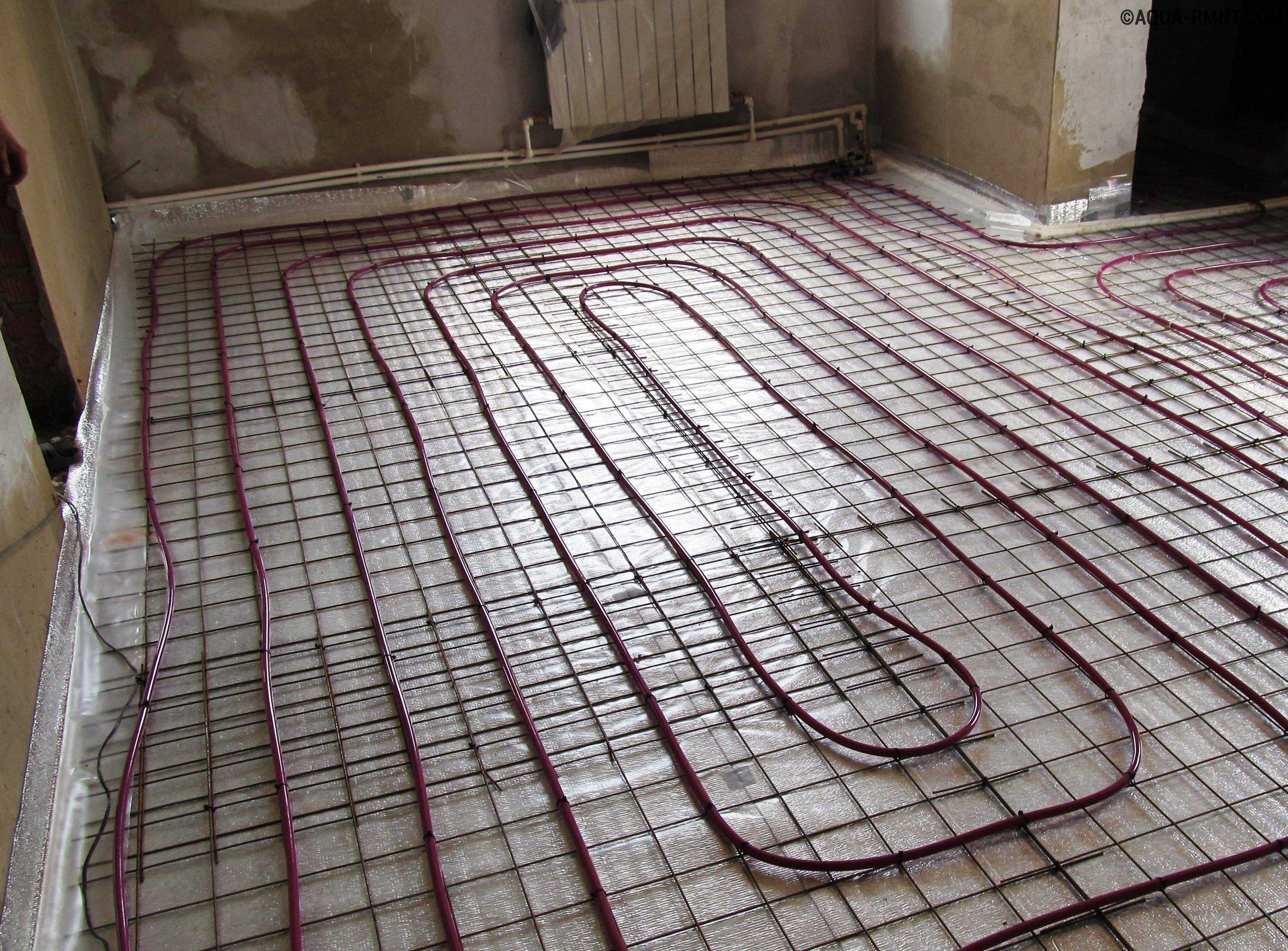

• Улитка (спираль, ракушка). Трубку с большим шагом укладывают вдоль стен, затем приближают к центру комнаты, а разводят в обратном направлении так, чтобы выходная труба проходила между витками входной спирали.
• Двойная спираль. Помещение делится на две зоны, в каждой из которой укладывается свой контур спирали.
• Змейка. Здесь трубу просто прокладывают так, чтобы она шла зигзагом (точнее, змейкой) от входа к выходу. Самый простой для планирования, но и самый неэффективный по обогреву способ: последние шаги змейки будут слишком холодными.
• Двойная змейка. Похожа на обычную, но возвратная часть прокладывается параллельно входной.

Рассчитывая шаг, надо учитывать следующее:

1. При спирали или двойной спирали надо учитывать, что половина труб в контуре будут возвратными. Поэтому исходить надо из того, что всерьёз обогревать будут те трубы, которые идут от входа напрямую.
2. При змейке чем меньше расстояние, тем лучше.
3. При двойной змейке расчёт будет таким же, как при спирали.

Конструкция и исполнение теплого пола

Такая система экономит полезную площадь, поскольку располагается под любым напольным покрытием или цементной стяжкой. Теплый пол из полипропиленовых труб своими руками можно устраивать путем заливки их бетоном или другим пластификатором. При этом по ним циркулирует теплоноситель и равномерно распределяет тепло, начиная от низа по всему помещению.

Внешний вид системы теплого пола

При этом источником тепла может выступать котел или другие типы отопления. Датчики температуры обеспечивают своевременное отключение системы сразу после того как достигается заданная температура, что позволяет экономить электроэнергию.

Монтаж теплого пола своими руками выполняется в несколько этапов:

• подготовка проекта;
• прокладывание и подключение труб;
• проверка и контроль работоспособности системы;
• обустройство стяжки;
• выполнение финишного покрытия.

Рассмотрим более подробно все этапы.

Нельзя сделать теплый пол без подготовки проекта, который нужен, чтобы рассчитать потребность в материалах, отапливаемую площадь, температуру способную обеспечить работу системы, место расположения котла и другие нюансы, включающие диаметр и длину труб. Для эффективного функционирования отопления все расчеты правильнее будет доверить профессионалам.

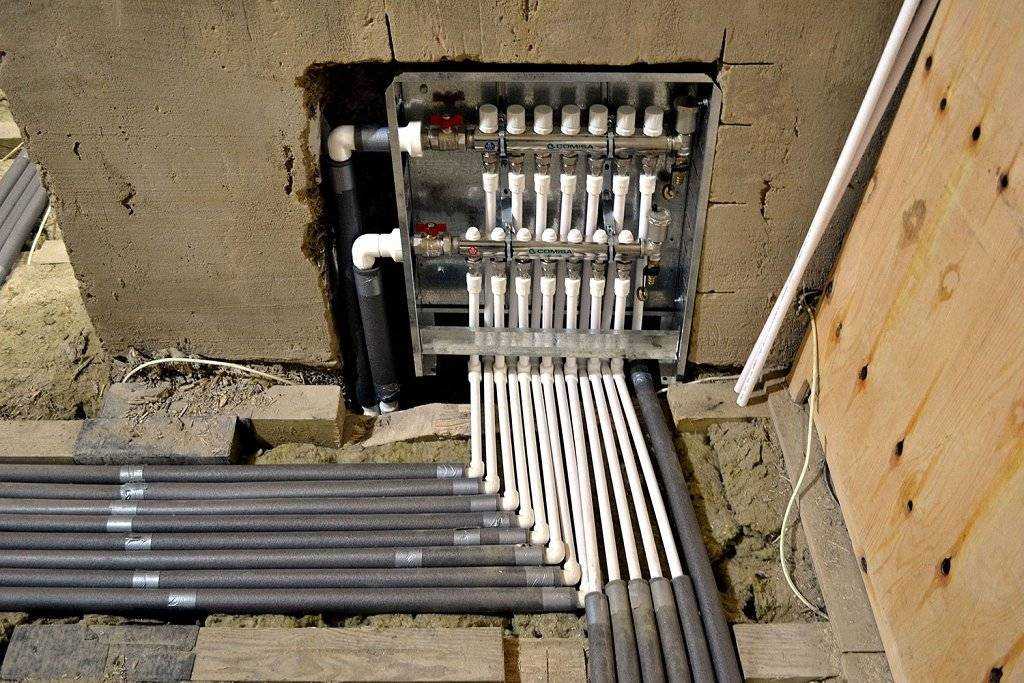

Монтаж системы начинается с установки коллекторного шкафа, необходимого для подключения контуров к базовой линии, с помощью которой осуществляется подача теплой воды и забирается охлажденная.

Распределительный коллекторный шкаф

Шкаф устанавливается выше уровня пола с целью, чтобы трубы шли вниз, при этом обеспечивался отвод воздуха и нормальное функционирование системы.

Одним из ключевых моментов при устройстве пола с подогревом является гидроизоляция, которая способна защитить помещение от водных протечек. Для этой цели часто применяют пленочные материалы, например, полиэтилен.

Чтобы предотвратить растрескивание стяжки при тепловом расширении специалисты рекомендуют применять демпферную ленту, которую наклеивают по периметру помещения.

С целью сокращения тепловых потерь укладывается теплоизоляция, способная справляться с большими нагрузками и имеющая высокое термическое сопротивление. Для этой цели используется фольгированное покрытие, имеющее отличную механическую прочность, небольшую степень сжатия и равномерно распределяющее тепло по поверхности пола. Для крепления труб и фиксации стяжки используется армирующая металлическая сетка.

Врезка насоса в систему отопления

Схема установки насоса в систему отопления Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

• Он должен располагаться в самой низкой точке системы;
• Температурные колебания теплоносителя минимальны;
• Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

• Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
• Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
• Установить переходные муфты;
• Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

Седелка для врезки в пластиковые трубы Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

• Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
• Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали
