Правильная заливка теплого пола

Составление сметы

Находясь на стадии расчёта отопительного контура, исходите из того, что 1 секция выбирается из расчета на 1,2 квадратных метра помещения. Не забывайте учитывать запас, если в вашей комнате две стены являются смежными с улицей, необходимо добавлять запас до 30%. То есть, на комнату в 15 квадратных метров, соприкасающейся с улицей, в которой будет тёплый пол, рекомендовано устанавливать радиатор с количеством секций не менее 12.

Чтобы создать избыточное межсекционное давление в контуре, необходимо оперировать диаметром подводящей трубы. То есть, от котла до основного коллектора должна идти труба не менее 32 миллиметров в диаметре. Далее, на каждый контур пойдёт труба такого же диаметра, примерно по 4-5 метров на каждое крыло. Это позволит создать избыточное давление в контуре. Далее, необходимо заузить, выбрав диаметр не менее 25 мм до каждого радиатора. При подъеме воды к радиатору необходимо выполнить заужение до 20 мм, включительно.

Использование фитингов при сварке полипропиленовых труб

Больше не всегда хорошо. Использовать везде трубы большего диаметра нецелесообразно, поскольку проходимость воды будет лучше, но ее количество увеличится, что приведет к нагреву большего объёма жидкости. Отсюда лишние затраты на отопление. Подъем теплоносителя на этаж выше осуществляется по трубе не менее 32 мм.

На один радиатор идет установочный комплект. Это два крана, заглушка, кран Маевского, 2-3 крюка. Тройники, переходы, муфты считаются индивидуально, в зависимости от количества радиаторов в доме, их расположения, способа прокладки трубы.

Лучшие трубы под стяжку

Для монтажа в стяжку трубы отопления подбираются зависимо от размеров помещения и индивидуальных предпочтений. Разновидности материалов имеют свои преимущества и недостатки, которые необходимо учитывать.

Выбирать трубы необходимо по следующим критериям:

• длительный период службы. Строительство кропотливый и дорогостоящий процесс, экономить на материале, не рекомендовано. Выбирать материалы, которые прослужат длительный период;
• прочность материала. Прочный материал позволяет избежать риска повреждения трубы при механическом воздействии;
• уровень теплоотдачи. Критерий имеет особое значение. Так как от уровня теплоотдачи зависит температура в помещении и целостность материала;
• возможный угол изгиба. Укладывая трубы необходимо избегать частых переломов и врезок, поэтому материал должен хорошо гнуться и быть пластичным. Часто при сгибании, трубы дают трещины, которые в дальнейшем дают течь и требуют замены;
• отсутствие риска расширения. Материал, который имеет высокий уровень расширения, не используется для монтажа в стяжку.

При выборе материала необходимо учитывать возможный вред для здоровья человека. Предпочтение отдавать материалам, которые состоят из экологичного сырья и не выделяют вредные вещества в воздух.

Полиэтиленовые PEX

Материал прочный и имеет длительный период эксплуатации. В отличие от других видов труб, сшитый полиэтилен может выдерживать не только высокую температуру, но и низкую. Соблюдение правил монтажа способствуют длительному периоду службы изделия.

Преимущества материала:

• выдерживают высокие температуры;
• выдерживают высокое давление;
• при ударах и других механических воздействиях не повреждается;
• материал устойчив перед коррозией;
• легкий вес;
• при высокой температуре материал не расширяется.

К недостаткам таких труб следует отнести стоимость, особенно если материал закупается для больших помещений.

Металлопластиковые

Металлопластиковые трубы часто используются для отопительных устройств. Связано это в первую очередь с доступной стоимостью и длительным периодом эксплуатации. Такие трубы редко подвергаются коррозии. Внутренняя поверхность обработана специальным веществом для гладкой структуры, поэтому в металлопластиковых трубах очень редко скапливаются отложения и мусор.

Достоинства:

• материал прочный;
• 3 уровня защиты от повреждений;
• длительный период службы;
• подходит для монтажа на стену или в качестве теплого пола;
• диаметр трубы подбирается зависимо от личных предпочтений.

К недостаткам труб следует отнести неудобный монтаж. Для крепления необходимо использовать метод сварки. Также недостатком такого вида труб является то, что при высокой температуре материал может менять свою форму.

ППР (полипропиленовые трубы)

Использоваться трубы можно для любых целей, в том числе и обустройство отопительных приборов. Выпускаются такие трубы различного цвета, однако, по качеству материал в целом одинаковый. Материал не поддаётся коррозии даже при длительном использовании. ППР выдерживают большое давление до 150 бар. Материал имеет доступную стоимость, и можно приобрести практически в любом строительном магазине.

Преимущества:

• высокое качество материала;
• доступная стоимость;
• простой монтаж;
• приобрести можно в любом строительном магазине;
• небольшой вес;
• простой монтаж;
• высокая устойчивость к появлению коррозии;
• трубы не выделяют вредные вещества, поэтому материал безопасен для здоровья человека.

Недостатки:

• в процессе монтажа необходимо использовать паяльный автомат для соединения. После монтажа остаётся большое количество стыков. При неправильно установленной температуре стыки разрушаются;
• в процессе обслуживания необходимо следить, чтобы не повредить трубы.

Трубы не переносят слишком высокую температуру и часто плавятся и трескаются.

Как можно выявить скрытый обрыв водяного пола

В обычной ситуации, когда вы сами видите место обрыва, порядок действий прост и понятен. А что делать в тех случаях, когда вы не имеете ни малейшего представления о том, в какой месте у вас течь. Линолеум, кафельная плитка или другие виды напольного покрытия искусно маскируют место протекания, тогда как вода свободно поступает в подпол, разрушая конструктивные элементы дома или хуже того, заливает соседей снизу.

Для поиска места обрыва водяного контура существует масса примитивных и простых способов, начиная с заполнения системы цветной жидкости и заканчивая подачей в трубопровод воздуха высокого давления. Выход наружу цветной жидкости или струи воздуха укажут вам ориентировочно проблемную зону, где стоит искать протекание.

Приведенные примеры не такие сложные на первый взгляд, однако, для этого вам придется спускать воду со всей системы отопления, что в разгар отопительного сезона чревато существенным дискомфортом.

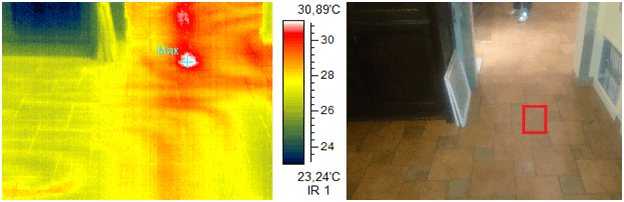

Сегодня в подобных ситуациях используется совершенно иное, простое и эффективное средство – тепловизор. В данном случае такой прибор позволит вам находить места обрыва с высокой точностью, до миллиметра. Обычно мастера компаний, занимающиеся обслуживаем обогревательной техники используют подобное оборудование. Благодаря тепловизору можно не только обнаружить место дефекта, но и получить подробные рекомендации к устранению неполадок. Далее все идет по накатанной схеме, вскрытие стяжки или кафельного покрытия, очистка места повреждения и устранение вышедшего из строя фрагмента.

Особенности монтажа теплого пола

Отражающая изоляция под теплым полом

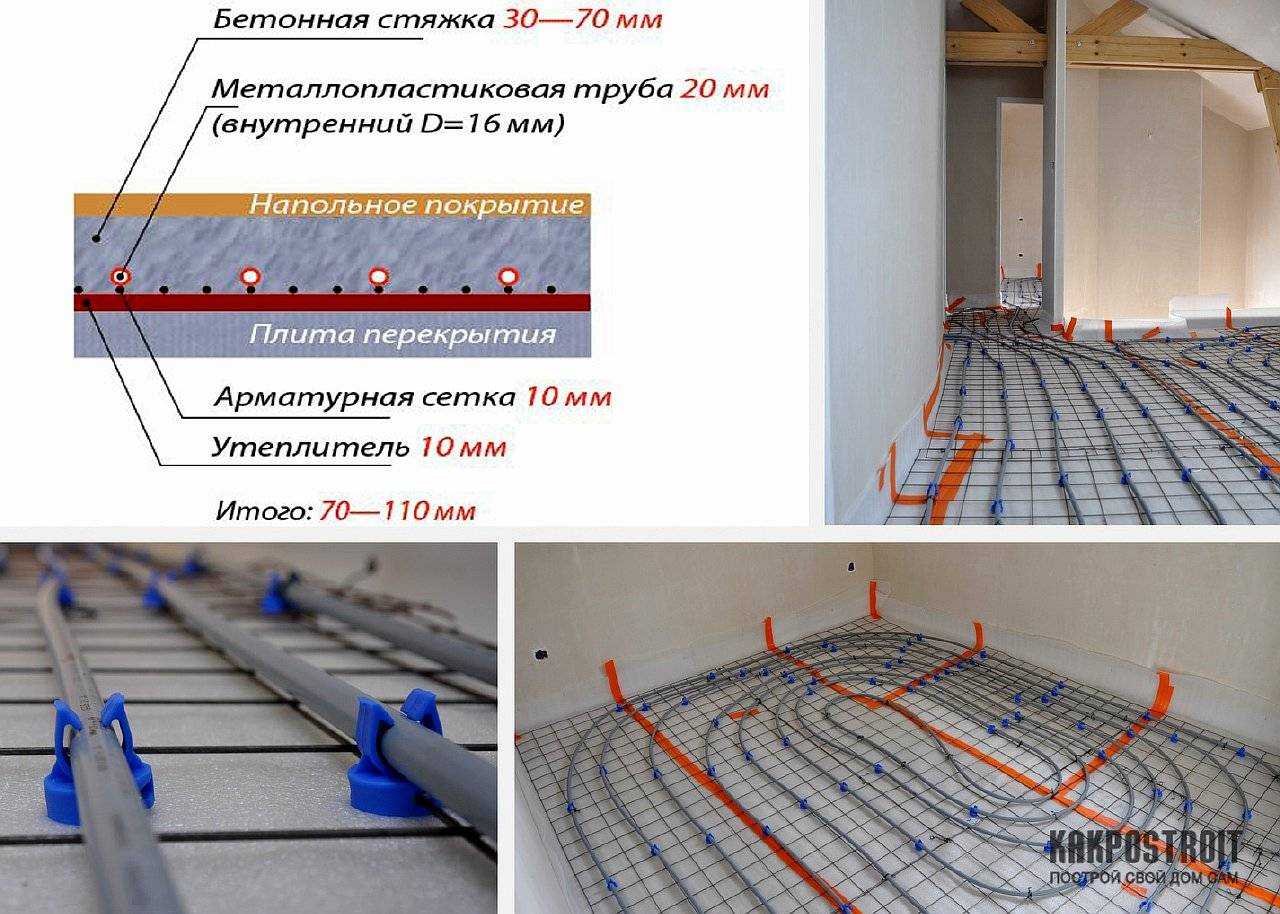

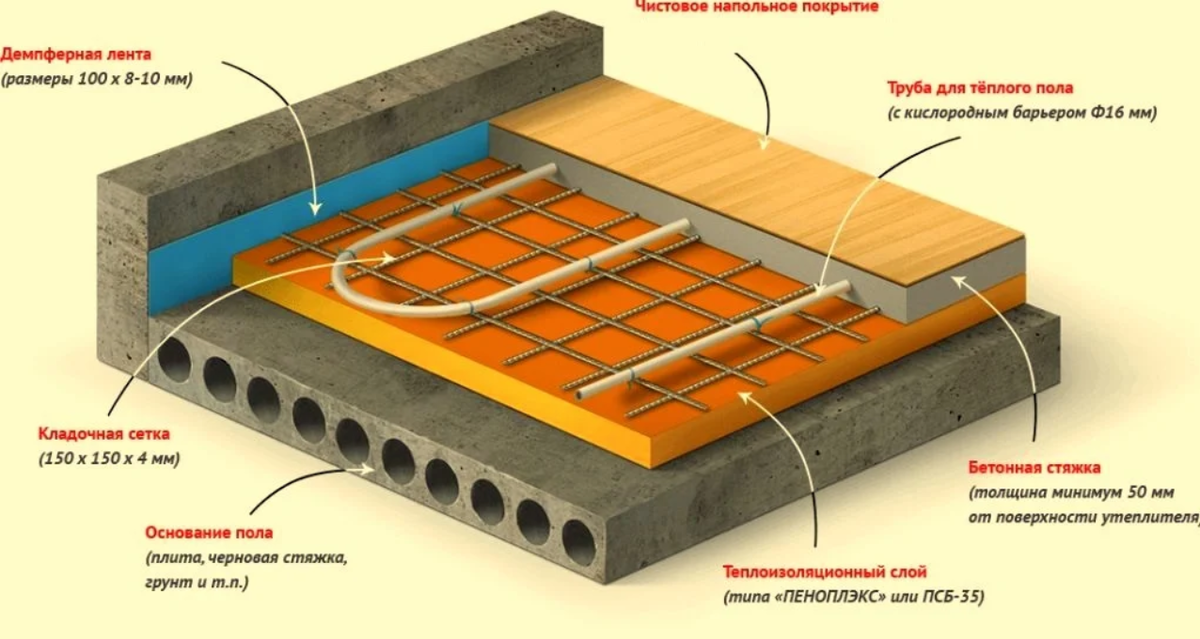

После того как материалы, из которых изготавливаются трубы были определены, остается разобраться с прокладкой труб отопления в деревянном доме. При этом нужно сделать теплый пол так, чтобы он имел максимальный КПД и был надежным. Этапы укладки труб отопления в стяжку:

укладка гидробарьера и теплоизоляции.

Гидробарьер нужен в том случае, если снизу может просачиваться влага. При расположении труб отопления в панельных домах под слоем раствора это необязательно, а вот теплоизоляция должна быть в любом случае. В этом качестве подходят материалы из пенополистирола. Не лишней будет отражающая изоляция;

укладка армировочной сетки.

Для этого подойдет металлическая сетка с крупной ячейкой. Помимо того, что она будет распределять нагрузку, также она будет служить в качестве разметки для укладки труб отопления в пол;

разводка системы.

Есть две схемы скрытой прокладки труб отопления – это «змейка» и «улитка». В схеме «змейка» контур проходит от одной стены к другой, при этом направление движения теплоносителя меняется на 180 градусов. В схеме «улитка» контур выкладывается по спирали от стен к центру комнаты, при этом нет резких поворотов;

Если теплый пол является основным отоплением, то расстояние между трубами должно составлять 20 см. В случае если такой вид обогрева является вспомогательным, то допускается расстояние в 30 см, но не более того.

закрепление контура.

Для того чтобы закрепить контур можно использовать пластиковые клипсы, или обыкновенные одноразовые хомуты. В случае с клипсами их можно предварительно закрепить к полу и уже по ним осуществить разводку. Проще применять пластиковые хомуты, которыми контур крепится к армировочной сетке;

наклеивание демпферной ленты.

Демпферная лента изготавливается из вспененного полиэстера. Она проклеивается по всему периметру помещения на стену. Ее нижний край должен соприкасаться с полом. В процессе эксплуатации стяжка увеличивается и уменьшается в объёме, поэтому необходимо оставить зазор до стены, чтобы теплый пол не потрескался;

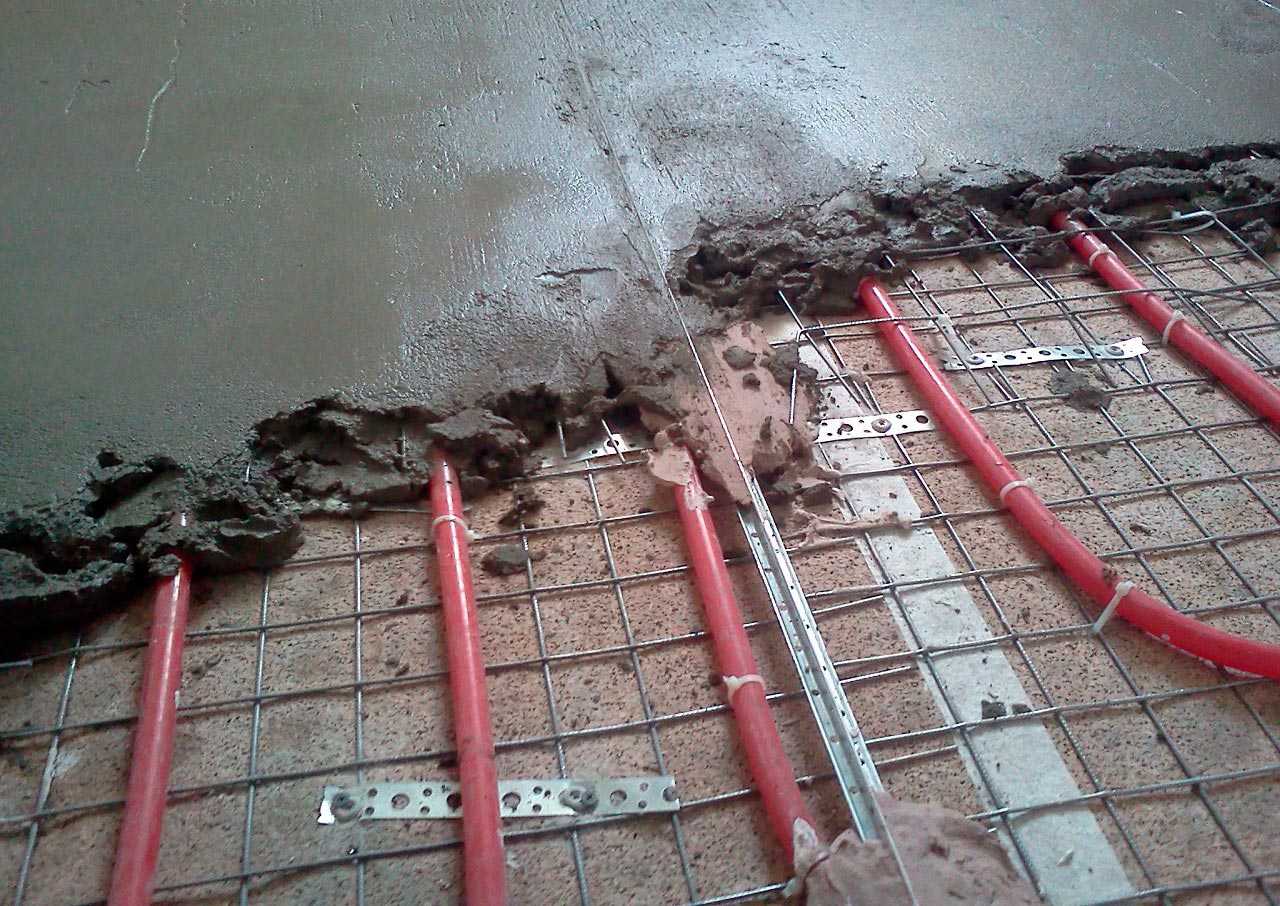

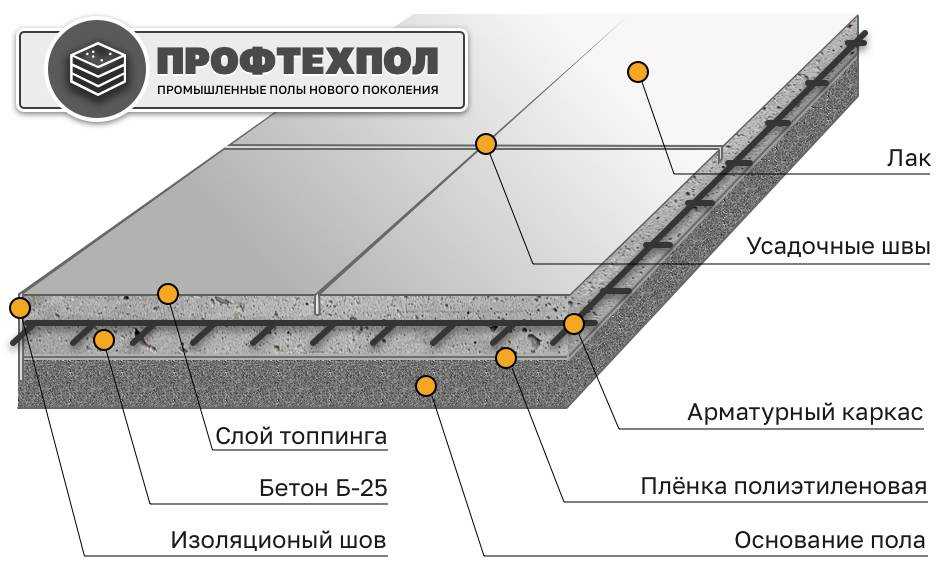

заливка стяжки.

Теплый пол в деревянном доме

Над контуром должно быть приблизительно 3 см раствора. Всего стяжка может быть толщиной от 3 до 7 см, при этом рекомендованная толщина не должна быть менее 5 см. Слишком тонкий слой не будет достаточно крепким и может пойти трещинами. Поверх стяжки можно укладывать любое покрытие.

В деревянных домах иногда применяется прокладка труб отопления под полом, при этом методика немного отличается от разводки под стяжкой. Между черновым полом и финишной отделкой создается буферная воздушная зона. Для этого по периметру укладываются лаги. В лагах вырезаются пазы, в которых будет проходить контур. Глубина пазов должна быть немногим больше диаметра труб, так чтобы от системы до финишного покрытия было около сантиметра. При этом также необходимо позаботиться об утеплении

Особенно осторожно нужно зашивать лаги, чтобы случайно гвоздем или саморезом не пробить контур

Полистерольная технология монтажа

Ключевым преимуществом этого способа обустройства рассматриваемой системы является отсутствие необходимости заливки бетона. Это сильно упрощает и саму схему теплого пола, и установку конструкции. Использование рассматриваемой технологии дает возможность максимально сохранить показатель высоты комнаты. Поскольку толщина самого пола будет небольшой. Она формирует за счет плит из полистирола, которые выполняют роль теплоизоляции. Данный способ укладки трубопровода подходит для помещений, имеющих ограничения по нагрузке на перекрытия или при низком уровне потолков.

В трубы из полистирола монтируют пластины из алюминия, способствующие равномерному распределению потоков тепла. Трубы надежно крепятся к ним.

Если финишным покрытием будет паркет, сверху конструкции устанавливаю гипсо-волокнистый лист. Он нужен в качестве основания. Если в качестве финишного покрытия вы решите применять керамическую плитку или ламинат, желательно уложить два гипсо-волокнистых листа.

Схема полистирольной технологии монтажа выглядит следующим образом:

Готовится базовое основание. Его нужно полностью очистить от загрязнений и пыли. В завершении необходимо проверить насколько пол ровный. Сделать это можно посредством уровня. Все имеющиеся дефекты нужно устранить, сделав поверхность максимально ровной.
В соответствии со схемой укладки кладутся плиты из полистирола.
Монтируются пластины из алюминия и металлопластиковые трубы

Важно, чтобы алюминиевые пластины покрывали 4/5 площади поверхности пола в комнате. Это нужно для наиболее эффективного нагрева.
Происходит укладка гипсо-волокнистых листов.
Монтируется окончательное напольное покрытие.

Устранение неисправности теплого водяного пола

Ремонтные работы при выявлении обрыв в теплом полу строятся по определенному алгоритму

Здесь важно то, что практически все основные элементы системы отопления находятся в зоне доступа. Порядок действий в ситуации, когда требуется устранить течь в водяном контуре, следующий:

• останавливается подача воды в водяные контуры. Для этого используются все краны подачи на коллекторе ( вы не знаете в каком именно контуре произошел обрыв);
• если повреждение вызвано работой инструмента, то вам уже легче, вы знаете, где находится место протекания;
• место протекания освобождается от стяжки и строительного мусора;
• удалять остатки бетона, делать доступ к поврежденной трубе следует аккуратно. Работать перфоратором надо пошагово, откалывая мелкие фрагменты стяжки в радиусе (10-15 см) от поврежденного участка.

На этом первый этап ваших действий заканчивается. Теперь, когда перед вами место повреждения, вся задача сводится к опрессовке водяного контура. Для этой цели вам понадобятся ножовка или ножницы по металлу. Края обрезанной трубы тщательно отмываются от грязи, стружки и мусора. Края труб разворачиваются специальной разверткой. Это проводится для выравнивания отверстия и что бы после. Надетый фитинг не сполз. Только теперь можно на обрезанную трубу надеть фитинг и запрессовать его. Далее аналогичным образом проводится подготовка и опрессовка другого конца поврежденной трубы.

На место поврежденного участка устанавливается подготовленный кусок трубы идентичного диаметра и размера, ненамного превышающий длину удаленного фрагмента.

Завершив монтаж и устранив место обрыва, можно приступать к запуску в систему трубопровода воды. Если все в порядке и никаких побочных эффектов в работе водяного контура не прослеживается, можно приступать к восстановлению стяжки.

На видео можно посмотреть, каким образом устраняется протечка водяного контура

Установка канализационного трубопровода в ванной

Технические характеристики полипропиленовых труб для отопления

Прокладка канализационных труб в полу ванной комнаты выполняется в несколько этапов. Для начала нужно составить проект будущей канализации, подготовить материалы. Рекомендуется использовать пластиковые трубы с уплотнённой структурой. Не экономьте на качестве, так как ремонт трубопровода, спрятанного в полу, может обойтись очень дорого.

Чугунные изделия сегодня довольно редко применяются для установки внутреннего трубопровода. Это объясняется их высокой стоимостью, тяжеловесностью. Также следует подготовить инструменты. Если всё же используются чугунные трубы, понадобится болгарка. При работе с пластиковыми изделиями нужно ножовка по металлу. В процессе выполнения монтажа не обойтись без молотка и отвёртки.

Если проводится замена канализационного трубопровода, предварительно нужно демонтировать старые трубы, потом следует освободить помещение от посторонних предметов, зачистить трубы, соединить их, загерметизировать, подключить сантехнические приборы.

Особенности прокладки труб

Процесс прокладки труб отопления под стяжку в полу не сложный, однако, необходимо учитывать все нюансы и составлять детальный план работ. В процессе работы необходимо учитывать следующие особенности:

• перед началом работы необходимо тщательно выровнять поверхность. Наличие неровностей может вызвать сложности в процессе монтажа строительного материала;
• избегать по возможности стыков и врезок. Для того чтобы конструкция была цельной рекомендовано использовать трубоизгибы и специальные уголки;
• перед началом прокладки труб необходимо составить схему, по которой будет проводиться работа;
• крепление проводится с использованием специальных планок, в которых имеются отверстия. Такие инструменты защищают трубу от повреждений;
• укладывать трубы необходимо монолитным участком;
• часто в прокладке труб используется несколько видов материалов. Поэтому закончив с укладыванием труб необходимо смонтировать армированные стяжки, которые будут скреплять мягкие трубы;
• для дополнительной фиксации используются специальные клипсы скрепки.

Часто в процессе укладки труб под стяжку специалисты укладывают трубы непосредственно в утеплитель. Это облегчает процесс монтажа.

Утепление

Слой теплоизоляции важен в процессе монтажа труб. В качестве утеплителя используется пенополистирол. Данный материал хорошо сохраняет тело и прослужит длительный период без снижения своих характеристик. Слой утеплителя необходимо укладывать до монтажа труб. После того как пенополистирол положен делаются канавки в соответствии с диаметром трубы. В эти канавки укладываются трубы. Необходимо учитывать, что утеплитель должен быть толщиной в несколько см. Минимальным считается 1 см, однако часто такое утепления недостаточно.

Проверка на герметичность

В процессе укладки труб очень важно проверить весь материал на дефекты. Несмотря на то, что многие производители, которые выпускают товар, дают гарантию качества, есть большой риск столкнуться с браком

Увидеть такой дефект очень сложно, поэтому после стяжки часто появляются проблемы, требующие дополнительных затрат.

Проверить на герметичность можно следующими методами:

• опрессовка водой. Для того чтобы проверить герметичность необходимо заполнить все трубы водой и стравить лишний воздух. Оставить трубы под давлением на несколько часов. В случае бракованных труб или некачественного материала появится течь. При наличии малейших трещин трубу в данном участке необходимо заменить. В противном случае течь увеличится, и необходимо будет полностью менять всю конструкцию;
• опрессовка воздухом. Данный метод используется, если нет возможности подать воду под давлением. Для этого необходимо закрыть все краны и с помощью компрессора пропустить воздух под давлением. В случае если имеются трещины и повреждения, воздух будет стравливаться.

Для того чтобы проверить герметичность конструкции можно воспользоваться специальными устройствами. Однако такие приборы имеют высокую стоимость. Поэтому если в дальнейшем человек не планирует заниматься установкой труб приобретение такого прибора не целесообразно.

Инструменты для установки

• Трубогиб или пружинный кондуктор.
• Резак (инструмент, напоминающий клещи), помогает сделать чёткий, строго перпендикулярный срез без вмятин и скосов. Если нет возможности приобрести резак, воспользуйтесь острым строительным ножом, но ни в коем случае не ножовкой по металлу (она оставляет рваный срез со множеством заусенцев).
• Калибратор (крестообразный инструмент с концами разного размера под различные диаметры).
• Рожковые ключи.
• Наждачка.
• Пресс-клещи. Удобно и быстро идёт монтаж с прессовыми фитингами. Для их обжима используются специальные пресс-клещи. Бывает также электрический пресс-инструмент (редуктор увеличивает усилие нажатия до нескольких тонн), относится к профессиональному оборудованию и стоит дорого.

Этапы прокладки теплотрассы для частного дома

Прокладка теплотрассы в частном домовладении проходит в несколько этапов. До приобретения труб и закладки их в грунт, следует провести большую подготовительную работу, которая определит ключевые характеристики будущей теплотрассы.

Проектирование системы.

Начинается с комплексного обследования здания с целью установления теплопотерь. Затем рассчитывается эффективное распределение тепла от радиаторов, чтобы правильно разместить отопительные приборы. При этом:

Все это позволяет минимизировать возможные сбои в системе после запуска. Завершает процесс проектирования спецификация, смета и проектная документация.

Важно!Основным нормативным документом, который регламентирует требования к системам отопления, является свод правил СП 60.13330.2012. В числе других документов, которые могут быть полезны при организации работ:. Подготовка пространства под закладку труб

Если для укладки выбран канальный способ, необходимо уложить специальные каналы. Для теплоизолированных труб этого не требуется

Подготовка пространства под закладку труб. Если для укладки выбран канальный способ, необходимо уложить специальные каналы. Для теплоизолированных труб этого не требуется.

Прокладка может проходить на минимальной глубине — всего 40 см. Это избавляет от большого объема работ на озелененных территориях и сокращает количество подъемов на более высокий уровень, если участок террасирован.Установка трубопроводов. Трубы укладывают в специальные лотки, в грунт или крепят надземным способом, собирают в звенья.

Для неизолированных коммуникаций выполняют изоляцию. Завершает работу проверка прочности креплений. Трубы должны выдерживать высокие температурные нагрузки и скачки давления.

Стоимость проектно-монтажных, пусконаладочных, испытательных работ существенно влияет на итоговую стоимость организации системы отопления в доме. Сюда же входит и цена материалов, и использование специального оборудования, и стоимость самой теплотрассы.

Возможные неисправности

Большинство возможных неисправностей теплого пола имеет типичные признаки, помогающие примерно определить причины произошедшего.

Источниками проблем чаще всего являются:

• контуры;
• механические устройства — насос, клапан и т. д.;
• регуляторы, датчики.

В целом можно выделить два типа поломок:

1. Видимые. Неполадки, возникшие на элементах системы, доступ к которым не затруднен.
2. Скрытые. Проблемы, находящиеся в толще стяжки или под слоями пирога теплого пола (в основном это трубы).

Проблемы, возникшие на видимых элементах теплого пола устранить достаточно просто — следует заменить вышедший из строя элемент на новый, рабочий. Сложнее решать вопросы с трубами, так как они не видны, а доступ к ним существенно затруднен.

Даже сам факт обнаружения протечки происходит не сразу, особенно если имеется не разрыв, а небольшая трещинка или прокол. Такие неисправности обнаруживаются только по видимым следам, когда на поверхности пола появляется мокрое пятно или по падению количества теплоносителя в системе.

Устранение течи в системе отопления своими руками

Если течь сильная, перекройте подачу отопления в стояке. В случае небольшой неисправности (если вода еле капает) можно сразу приступить к ее ликвидации. Рассмотрим, как лучше починить систему отопления.

Вариант #1: когда течет труба

Если потек участок стальной трубы без резьбы, то проблема в некачественном сварном шве. Для ликвидации повреждения потребуется хомут. Его можно купить в строительном магазине или сделать своими руками из металлической полосы. В качестве уплотнителя используют прокладку или кусок велосипедной камеры.

Трубу зачищают от наплывов краски, сверху накладывают плотную резиновую прокладку, потом хомут. Для крепления хомута предусмотрены болты. Их затягивают как можно плотнее. Иногда повреждение дополнительно обрабатывают герметиком. Это отличный способ намертво закрыть дыру в трубе. Течей здесь больше не будет.

Вариант #2: протечка под контргайкой

Если изначально контргайка закреплена правильно, то течь может появиться в результате механического повреждения или коррозии. Нужно перекрыть стояк и сбросить воду. После этого гайку отвинчивают, герметизируют льном, краской или специальным составом и снова затягивают. Сантехнический лен и другие уплотнители наматывают по часовой стрелке.

Когда работы закончены, нужно снова открыть вентиль стояка и проверить герметичность соединения. Если вода все еще просачивается, процедуру повторяют заново, добавив 5-6 новых витков резьбы на трубе.

Вариант #3: если потек радиатор

Потечь может радиаторная пластина или стык между секциями. В первом случае лучше сразу заменить поврежденный элемент. Если это невозможно, то с небольшой течью справляются с помощью холодной сварки. Ее можно купить в любом строительном магазине. Инструкция по применению должна быть на упаковке.

Для ремонта радиатора перекрывают стояк, зачищают, обезжиривают поврежденное место, после чего наносят герметизирующий состав на саму дыру и область вокруг нее. Сварка должна закрыть примерно 3-4 см трубы вокруг свища. Состав быстро застывает. После полного высыхания можно запустить отопление.

Если течет между секциями, то радиатор демонтируют и плотно затягивают ниппельное соединение. При закреплении ниппеля нужно приложить максимум усилий. Его практически невозможно сломать, поэтому бояться не стоит. По окончании работ радиатор устанавливают на старое место и включают подачу теплоносителя.
