#3: Укладка гидроизоляции и утепление
Гидроизоляция необходима как еще один защитный элемент, однако многие этот этап пропускают, так как при использовании некоторых материалов (например, пенополистирола), эффект защиты и так присутствует. Специалисты все же рекомендуют применить хотя бы плотную пленку, чтобы защитить утеплитель от цементного раствора и предотвратить образование конденсата при нагревании.
В качестве гидроизоляции используют рулонный полиэтилен или рубероид, а также наплавляемую изоляцию, требующую нагрева. Рулоны нарезают на куски нужной длины, которые укладывают по всей площади помещения с нахлестом 15-20 см и заворачивают на стены.
Если основанием является бетонная плита, то достаточно мастики – жидкой пропитки, которую наносят кистью в несколько слоев.
Утепление, в отличие от гидроизоляции, обязательный этап, так как именно оно обеспечивает сохранение тепла в помещении, а не обогрев строительных конструкций или грунта под домом.
ЭППС обладает отличной износостойкостью, низкой теплопроводностью, влагостойкостью – то есть набором характеристик, идеально подходящих для укладки тёплого водяного пола.
Отличительная черта профильных матов – поверхность с выступами, которые позволяют равномерно укладывать трубы. Расстояние между выступами – 5 см, это удобно для создания контурного шага 10, 15 или 20 см. ППС высокой плотности выигрывает за счет небольшой толщины, но для многих является неподъемным в плане стоимости.
Толщина теплоизоляционного слоя зависит от вида основания:
В качестве крепежа теплоизоляционных плит или матов к основанию используют дюбели-грибки (зонтики, тарельчатые), для фиксации контура на утеплителе – гарпун-скобы.
При монтаже второго слоя (при необходимости) плиты следует укладывать по принципу кирпичной кладки, чтобы стыки нижнего ряда не совпадали с швами и стыками верхнего.
Иногда на покрытии из утеплителя остаются щели – их также необходимо заполнить или кусками ЭППС, или монтажной пеной.

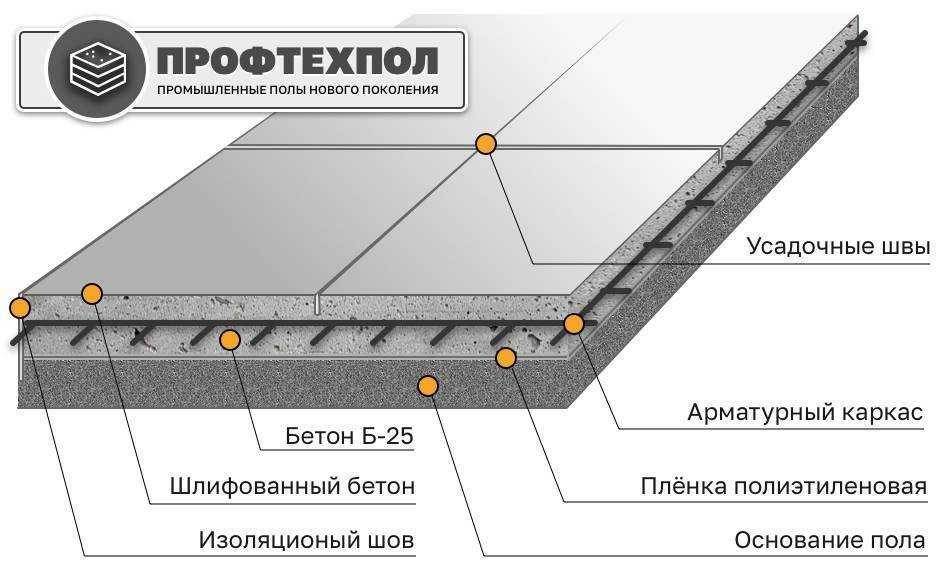

Как заливать стяжку
Чтобы залить стяжку, для начала выполняют предварительные работы. Сначала тщательно очищают поверхность от грязи и мусора. В итоге чистая поверхность позволит осуществлять сцепление пола с другой поверхностью более качественно. Чтобы на рабочем месте не остался какой-либо мусор, его выдувают посредством пылесоса.
Сверху укладывают утеплитель и гидроизоляцию, в качестве последней нередко применяют обычную пленку. Поверх пленки укладывают сетку с трубами теплого пола. А на следующем этапе заливают подготовленный раствор.
Как залить водяной теплый пол
Подсчет всех объемов производится предварительно. Необходимую толщину умножают на площадь помещения. Согласно с нынешними стандартами, нагрузка в жилых домах и бытовых помещениях позволяет установить стяжки, необходимые для системы отопления пола водой, если его толщина составляет 65-70 мм. В то же время толщина стяжки, размещенной над трубами, должна составлять 45 мм. При применении самостоятельно выравнивающихся смесей обе толщины уменьшаются с 70 мм до 45 мм и с 45 мм до 25 мм соответственно.
При установке в данном помещении крупногабаритной мебели рекомендуется произвести дополнительное армирование посредством сетки из высокопрочной стали. Укрепление стяжки выполняется с помощью фибры либо стружки из полипропилена.
Схемы теплого пола водяного
Самой простой монтажной схемой укладки является змейка.
Трубы проводядтся от коллектора в виде петель, охватывая всю площадь комнаты. Каждая петля идет от одной стены до другой, сменяя предыдущую. Этот способ позволяет полностью прогреть только часть комнаты. Горячая вода поступает лишь с оной стороны. Проходя по всей отопительной системе, она теряет тепло. Остывший трубопровод недостаточно прогревает удаленную от теплоносителя часть помещения.
Схема водяного теплого пола змейкой в частном доме –трудоемкий процесс. Перепады температур в двойной змейке уменьшаются, но монтаж остается трудоемким.
Самым известным способом укладки труб считается спираль, по-другому улитка. Она равномерно прогревает все помещения в доме.
Спираль охватывает весь периметр помещения, начиная от краев постепенно подходит к центру, а далее от центра в противоположную сторону. Шаг 10 мм позволяет избежать тепловых ям. Монтаж этим способом достаточно легкий, его может выполнить один человек без помощника.
Улитка удобна тем, что изгиб труб в ней незначителен. Спираль можно сделать в любой части комнаты, обогнув трудные места. Она может утеплить холодные пространства помещения-у наружных стен, у входа на веранду. Плюсом данной схемы будет и возможность установления любого шага между трубами.
Водяной тёплый пол
Прежде всего необходимо знать, как разводить сухую смесь, в какой пропорции ее замешивать, как делать стяжку? Наиболее популярным в последнее время является тёплый водяной пол.
Такой метод отопления действительно экономичен в плане пространства, да и устройство достаточно простое. Помимо труб для обогрева используется также стяжка для теплого водяного пола, состав которой должен быть различен. Перед самой стяжкой рекомендуется по периметру использование демпферной ленты.
Водяной теплый пол
Она представляет из себя верхний бетонный слой, который служит для защиты системы тёплого пола, а также позволяет регулировать теплопередачу. Именно поэтому от стяжки в системе водяного обогрева помещения зависит многое.
Бетонная же стяжка требуется для того, чтобы равномерно распределять тепло. Для этого необходимо, чтобы толщина стяжки по всей площади была одинаковой. От этого будет зависеть, сколько стяжка будет сохнуть.
Ведь бетон имеет свойство поглощать и отдавать теплоту, именно поэтому его распространение в данной сфере весьма широко. Он как нельзя лучше подходит для верхней части системы водяного обогрева. Для улучшения свойств стяжки рекомендуют использование фиброволокна.
Более подробно о водяном теплом поле смотрите на видео:
Технология укладки теплого пола под плитку своими руками
По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:
- в спальне — 100-150 Вт/мВІ;
- в кухне и коридоре — 150 Вт/мВІ;
- на балконе и лоджии — 200 Вт/мВІ;
- в сантехническом узле — 150-180 Вт/мВІ.
Укладываем теплый пол под плитку
Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.
Стержневой теплый пол
Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.
Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.
Стержневой пол на утеплитель
Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.
К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.
Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.
Кабельный теплый пол
Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.
Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.
В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:
- резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
- саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
- электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.
Схема укладки теплых полов
Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.
Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
2 этап – комплектующие для теплого пола
Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).
Котел для теплого водяного пола
Оптимальный и распространенный вариант в частном доме (квартире) – подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.
Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток – высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.
Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.
Циркуляционный насос для теплого пола
Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.
Трубы для теплого водяного пола
медные трубы по мнению специалистов считаются идеальным вариантом – долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;
трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.
полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.
PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.
Оптимальное сечение – 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).
Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).
Утеплитель для теплого водяного пола
В качестве теплоизоляции можно использовать материалы:
фольгированный полиэтилен (при минимальной проектной толщине теплого пола);
пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;
минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.
Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.
Счетчик расхода тепла
Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.
Армирующая сетка для теплого пола
По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.
Как работать с трубами и когда можно проверять систему
Бухта разматывается постепенно, в процессе этого выполняется раскладка. Цельная труба возвращается к распределителю. Патрубки гребенок коллектора соединяются с контуром. Если вас интересует вопрос о том, как правильно подключить водяной теплый пол, вы должны знать, что на следующем этапе нужно будете установить отопительный контур и проверить после этого систему на плотность соединений и прочность. После того как было осуществлено тестирование и пробный запуск, можно начинать заливку цементной стяжки. Напольное покрытие восстанавливается после полного высыхания раствора.
Для каких условий подходит система с трехходовым клапаном
Если вы задумались над вопросом о том, как подключить теплый водяной пол, то можете рассмотреть схему с трехходовым клапаном, которая больше всего подходит для небольших площадей и для тех условий, где к комфорту и эффективности не предъявляется высоких требований. Такая система подходит еще и для тех, кто желает сэкономить.
Такую схему, однако, используют крайне редко по причине стабильности работы батарей, которые подключаются к единой трубе. Если приоткрывается трехходовой вентиль, начинает подпитываться греющий контур, а в основную магистраль при этом передается давление помпы.
Выбор финишного покрытия
Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.
Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.
Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным растворомКонструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой
Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых половДля удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом видеДва способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости трубНа графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубамиЭкструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 смСтандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²
Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скобДля фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостьюПеред укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофруДешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пеныПравильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкцииНе забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением. Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея
Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком
Подготовительный этап
Теплый пол может функционировать, как в качестве вспомогательной системы в дополнение к радиаторному или воздушному отоплению, так и являться основным источником тепла в помещениях
Важно правильно спроектировать систему с учетом размеров и теплового расчета помещений, гидравлического сопротивления труб и других нюансов
При подготовке чертежей определяется тип раскладки труб и шаг их монтажа. Спиральная раскладка (улитка) выполняется от края к центру с двойным шагом, а затем обратно в промежутки между уже уложенными трубами. В результате трубы, по которым поступает нагретый теплоноситель, чередуются с «обраткой», создавая равномерный нагрев пола.
Укладку змейкой выполнить проще, но начинать ее надо от наиболее холодной (внешней) стены, так как к концу змейки температура теплоносителя успевает понизиться. Если коллекторный шкаф расположен далеко от внешней стены, часть подающей трубы, ведущей к началу змейки, рекомендуется теплоизолировать. Теплоизоляция также необходима участкам труб, проходящим через стены.
Как уложить водяной пол под напольную плитку
Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности
Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.
Система напольного обогрева
Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:
- Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
- Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
- Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
- Расстояние между трубами должны быть одинаковыми.
- Для подобной конструкции требуются циркуляционные насосы.
- Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
- Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
- Высота конструкции учитывается при оформлении оконных и дверных проемов.
Устройство системы напольного обогрева
Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.
Основные варианты укладки контура
Инструкция по укладке теплого пола греющим кабелем под плитку своими руками
Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.
Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем. Чтобы обеспечить качественную адгезию, поверхность грунтуют
Если имеются трещины, их заделывают с помощью цементной смеси
Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.
Теплый пол устанавливать несложно
Выбор проекта для пола
Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций
Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало
Теплоизоляция
На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.
Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру
Установка терморегуляторов и датчиков
Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.
Несколько разновидностей терморегуляторов
Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.
Гофрированная трубка с датчиком температуры
Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.
Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.
Укладка кабелей
При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.
Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.
Проверка качества соединений с помощью мультиметра
До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.
Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.
Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.
В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.
Прокладка кабеля
Заливка стяжки
Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.
Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток
Укладка плитки
Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем
Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
Установка теплого пола
Как заливают теплые полы
Заливка раствора на водяной теплый пол – процесс трудоемкий. И в каждом выше обозначенном варианте присутствуют свои нюансы.
Как залить «мокрой» стяжкой
Это классика формирования стяжки. Раствор просто заливается между маяками и выравнивается правилом. Но предварительно надо правильно замесить раствор.
Приготовление раствора для заливки
Готовить раствор лучше в бетономешалке. И делается это так:
- в барабан заливается часть воды с жидким пластификатором;
- сюда же добавляется половина фибры;
- включается вращение барабана, куда засыпается половина цемента;
- через несколько минут засыпается половина песка;
- далее в той же последовательности с другой половиной компонентов.
Заливка раствора и выравнивание стяжки
Это классическая технология. Готовый раствор укладывают между маяками так, чтобы он был немного выше, чем уложенные на нагели потолочные профили. Затем в дело идет правило. Им вытягивают раствор на себя, двигая инструментом из стороны в сторону. При этом правило кладут на маяки.
Здесь важно добиться, чтобы на стяжке не образовались провалы. Если такие появились, их надо заполнить раствором и снова пройтись правилом
Излишки материала, наоборот, удаляют на незаполненные участки.
Выравнивают стяжку правилом по маякам
Два совета:
- Ходить по трубам теплого пола не рекомендуется. Лучше уложить на них фанеру или другой плоский стройматериал, и ходить уже по нему.
- По стяжке можно ходить через сутки. После проводят такие операции. Срезают выступающие края демпферной ленты, удаляют выступающий раствор по краям маяков.
Еще через сутки можно удалять маяки и выкручивать нагели. Оставшиеся после этой операции дефекты в стяжке заполняют жидким цементно-песчаным раствором. Далее поверхность надо увлажнить и закрыть полиэтиленовой пленкой. В таком положении стяжка должна простоять 28 дней. За это время раствор наберет свою марочную прочность.
В видео мастер рассказывает, как надо заливать стяжку по теплому полу:
Как сделать стяжку тёплого пола
Как правильно укладывать «полусухую» бетонную стяжку
Формирование стяжки полусухим способом – это укладка смеси в два слоя. Первый – это раствор, который укладывается ниже верхних краев маяков. Его просто равномерно раскладывают по поверхности напольного основания и утрамбовывают ногами. Второй – это другая часть цементно-песчаной смеси, которую выравнивают по маякам правилом без утрамбовки.
Далее поверхность стяжки шлифуют, для чего используют шлифмашинку. Она выравнивает поверхность, срезая выступающий материал. А также уплотняет верхний слой уложенного раствора.
Шлифуют полусухую стяжку над теплым полом
1Утепление пеноплексом
Многие думают, что утепление пола, используя материал пенополистирол, можно сразу же проводить, да еще и своими руками, игнорируя подготовительный этап.
Это опрометчивая ошибка, которая приведет к тому, что утепление не будет иметь эффекта, и это в лучшем случае.Поэтому в любом случае утепление пола под бетонную или иную стяжку, необходимо начинать с подготовительных работ.
Начинать подготовительные работы необходимо с проверки неровностей утеплителя. В случае их обнаружения стоит устранить проблему, так как при неровностях пеноплекс под стяжку не даст ощутимого результата, а процесс переделывания всей системы теплоизоляции займет много времени.
В тех ситуациях, когда полы устанавливаются строго по грунту, пенопласт под стяжку дополнительно обкладывают песчаной подушкой. При укладке подушку следует тщательно утрамбовать, чтобы полностью исключить возможные перепады по высоте.
Если же это классический пол, то рекомендуется применять еще и черновую стяжку и утепление пола керамзитом.
Пенополистирол должен подбираться строго по характеристикам плотности и толщины. При этом толщина этого материала и его плотность должны рассчитываться исходя из потенциальных нагрузок, которые будут приходиться на теплоизоляцию.
Так, например, для обычной теплоизоляции в квартире, подойдет стяжка по пеноплексу, толщина которого равняется 20 – 30 миллиметрам, а плотностью 31 – 35 килограмм на кубический метр.
Если речь идет о поле для первого этажа, то пенополистирол в этом случае должен иметь толщину до 40 миллиметров. При обустройстве полов по грунту пенополистирол должен обладать толщиной не менее 50 миллиметров и не более 100 миллиметров.
Изоляционная система теплый пол
При устройстве пола для гаража стяжка по пенопласту должна иметь плотность 45 миллиметров. Иногда такую плотность рекомендуют для квартир, однако это экономически необоснованная рекомендация и явно неприемлемая.
Укладывать плиты пеноплекса с дюбелями-грибками для утеплителя необходимо строго встык. Швы рекомендуется дополнительно проклеивать специальной строительной фольгированной лентой, однако вполне подойдет и обычный скотч. Делать это необходимо для того, чтобы между изоляционными плитами не просачивалась жидкость или влага из цементной стяжки.
Очень часто теплоизоляцию дополнительно огораживают гидроизоляционными лентами, используя либо рубероид, либо пергамин (в казуистических случаях применяют даже полиэтилен).
Для реализации зазора по периметру к стене присоединяют деформационную ленту (чаще всего вспененный пенополиэтилен) толщиной в 1 сантиметр.к меню
Монтажные схемы
Соблюдение правил монтажа влияет на распространение тепла в окружающем пространстве. В подобной конструкции горячая вода перемещается по трубам, обогревает соседние поверхности и при этом остывает. Поэтому все монтажные схемы для водяных теплых полов в частном доме начинаются от стен и перемещаются по выбранной системе к выходу или в центральную часть.
Выделяют следующие схемы обустройства пола:
Схема «Улитка»
Схема «Змейка»
Комбинации схем в разных помещениях
Статья по теме:
После проведения расчетов для выбора оптимального шага между витками, а также определения мощности котла и приобретения коллектор и терморегулятора производится подключение выбранных монтажных схем для водяных теплых полов в частном доме:
Монтаж труб
Подсоединение к коллектору
Схема подключения терморегулятора
Соединение с котлом
Проверка системы
Внутрь системы запускается жидкость и включается котел. Если все сделано правильно, то полы через полчаса станут прогретыми.
Схемы подключения
Если конструкция подсоединяется к котлу, то потребуется просчитать его мощность. Ее значение должно быть выше мощности теплых полов на 18-20 %. На контуре в обязательном порядке монтируется группа безопасности, которая также может подразумевать наличие расширительного бака.
Подключение с использованием циркуляционного насоса
Магистраль, идущая от котла, присоединяется к коллекторному устройству. Он монтируется в подготовленный шкаф. Магистраль, выходящая из коллектора, монтируется по нужной площади согласно выбранной схемы, а обратный трубопровод подключается к возвратному коллектору. Если монтируется разные ответвления, то в коллектор оборудуется определенным числом входящих отверстий.
Коллектор системы теплого пола
Если производится принудительное циркулирование жидкости, то на участке от котла к коллектору монтируются насосные и узлы смесителей для прокачки воды. Температура в системе регулируется с помощью автоматизированных механизмов и датчиков.
Обвязка коллектора
Применение теплообменников
Монтажные схемы водяных теплых полов в частном доме часто дополняются теплообменником. Это прибор, который производит замену теплоносителя в конструкции полов и отопительной системе.
Важная функция оборудования – это перемещение энергии от теплоносителя, находящегося в централизованном стояке к воде, которая перемещается по трубопроводу для прогревания полов. Подобный обмен выполняется также от газа к воде. Благодаря механизму теплообменника отопление не зависит от центральной отопительной системы. Установка устройства имеет множество преимуществ. При этом не возникает снижения уровня давления водных потоков и температуры. Что не причиняет неудобств соседям по дому.
