Клапаны на канализационный стояк: основные виды и установка

В каких случаях необходимо устанавливать воздушный клапан?

Наличие определенных признаков говорит о проблемах работы канализационной системы. К основным относят:

• 1. Источение зловония.
• 2.Слабая шумоизоляция.

Клапан в системе водопровода выполняет определенные функции: Клапаны для воды, встроенные в сифонные устройства, служат преградой для зловонных испарений из системы канализации. Во время залпового слива воды, в трубах давление падает, вода из сифонного устройства высасывается. Тогда для запахов не остается препятствий, они проходят внутрь помещения. Зловоние из труб может возникнуть из-за малого размера сифона, либо во время долгого простоя санузла, когда вода из сифонов испарилась.

Воздушный клапан, установленный в системе, способствует уравнению давления окружающей среды с внутренним давлением труб. Устройство преграждает путь запахам из сифона, помогает им двигаться в сторону септиков либо коллекторов.

Выбор при покупке

При покупке аэратора учитывайте следующее:

• Клапанное устройство.
• Характеристики растения.
• Степень стойкости устройства.
• Порядок обслуживания аэратора.
• Учитывайте объем стоков. Если их величина небольшая, то есть смысл использовать прибор диаметром 50 мм. Для больших объемов следует использовать аэратор 110 мм.
• Ремонтопригодность устройства при наличии неисправности.
• Наличие механизма, препятствующего проникновению биогаза в жилище.
• Принцип работы устройства. При этом следует учитывать, что он может быть антивакуумным, мембранным или другим.
• Материал, из которого сделан аэратор.
• Размеры конструкции.
• Номинальное давление в стояке канализации.

также необходимо учитывать особенности канализации в доме или квартире. Вам необходимо решить, будет ли установка независимой и будет ли выполняться профессиональная установка.

Чтобы правильно выбрать устройство, нужно знать принцип работы аэратора канализации. Распространены следующие варианты:

• Чаще всего используются автоматические устройства. Клапаны в них заблокированы под действием силы тяжести. У них относительно низкая пропускная способность.
• Вакуумные аэраторы могут не только впускать, но и выпускать воздух. Их конструкция позволяет одновременно обслуживать несколько систем.
• Комбинированные устройства сочетают в себе характеристики автоматических и вакуумных устройств.

По типу соединения с трубой делятся на стыковые, фланцевые и резьбовые.

Аэраторы могут отличаться по принципу действия:

• В рычажных клапанах он открывается от повышения давления и закрывается при падении под действием силы тяжести.
• Мембранные устройства снабжены гибким уплотнением. Он изгибается при падении давления, открывая дверь, чтобы впустить воздух. Когда он возвращается в нормальное состояние, доступ прекращается.
• Аэраторы лучшего качества — цилиндрические. Они поставляются с завинчивающейся крышкой и изготовлены из высококачественного металла. Установка такого аэратора на канализацию обычно рассчитана на небольшой объем сточных вод.

При установке аэратора необходимо обеспечить подачу достаточного количества воздуха, а также легкий доступ для проведения профилактических и ремонтных работ. Недопустимо эксплуатировать прибор при отрицательных температурах. Поэтому аэраторы устанавливают только в помещении, а не на улице.

При этом следует учитывать, что использование этого устройства должно защищать стояк от загрязнения. Кроме того, необходимо учитывать, что кровля не должна проникать в канализационную систему через аэратор.

Что такое канализационный аэратор и зачем он нужен

Обычная бытовая канализация включает в себя центральный стояк диаметром 110 мм, к которому подключаются трубопроводы от сантехнических приборов — унитаза, раковин, ванны, душевой кабины. Каждое из сантехнических устройств имеет гидравлический затвор в виде U-образного отвода или колена с боковым ответвлением, который реализован в подключаемом к приборам сифоне.

При сливании в канализацию больших объемов воды, она полностью перекрывает проходной канал стояка и втягивает воздух, образуя над водным столбом разряженное пространство. В открытом стояке атмосферный воздух поступает в проходной канал через его входное отверстие, заполняя разряженный объем, и канализация работает в своем обычном режиме функционирования.

Но если стояк находится внутри жилого помещения в квартире или частном доме, из-за того, что его по разным причинам не вывели, как обычно, на крышу, постоянно открытое состояние труб способствует проникновению в помещение канализационных запахов. Это ухудшает комфортность проживания и заставляет пользователей искать решение проблемы.

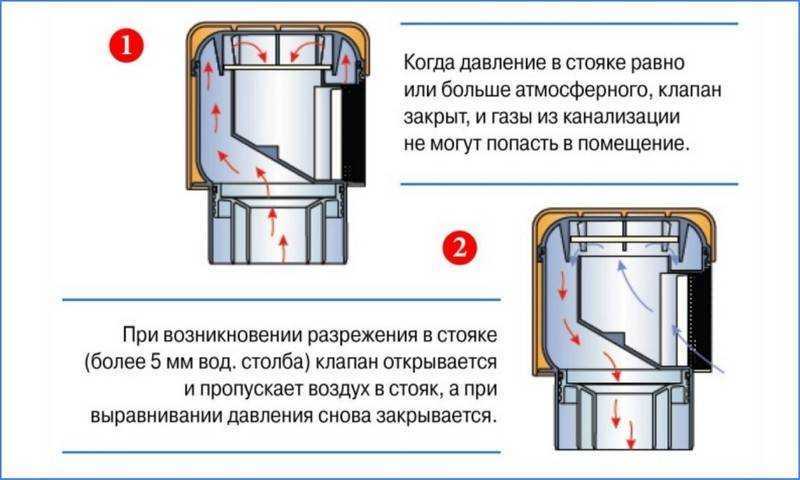

Принцип работы вакуумного клапана

Самый простой выход из ситуации — закрыть входное отверстие внутреннего стояка наглухо заглушкой, не пропускающей посторонние запахи. Но в этом случае при спуске в канализационный канал больших объемов воды появившееся разряжение не сможет втягивать дополнительные порции воздуха снаружи стояка — это приводит к тому, что в канализационную систему всасывается вода из гидрозатворов.

В результате после каждого слива больших объемов стоков, гидрозатворы в одном из сифонов будут нарушены, за исключением затвора унитаза, имеющего слишком большой объем, и в помещение начнет проникать дурно пахнущий воздух из канализации.

С данной проблемой помогает справиться вентиляционный вакуумный клапан, или как его обычно называют — канализационный аэратор. Прибор имеет несложную конструкцию, основным элементом которой является клапан. Аэратор для канализации имеет следующий принцип работы.

В обычном состоянии без пользования канализацией воздушный клапан перекрывает сквозной проходной канал аэратора под собственным весом, и в помещение не проникают посторонние запахи. Как только происходит сброс больших объемов воды и в стояке образуется разряжение, легкий клапан приподнимается, всасываясь разряженным воздухом. При этом он освобождает проходной канал, и через аэратор в канализацию начинает поступать наружный атмосферный воздух, уравнивающий давление в системе. В результате гидрозатворы в бытовой сантехнике не нарушаются и канализация работает в обычном режиме.

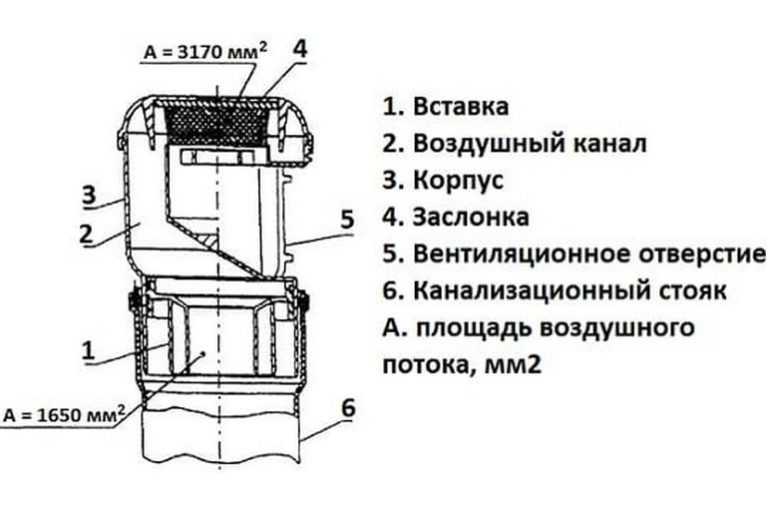

Конструкция аэраторов

Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
4. Для монтажа локальных систем канализования малоэтажных зданий.
5. В целях экономии материалов.

Какой диаметр нужен в различных случаях

В изготовленных моделях предусмотрено использование устройств двух диаметров: 110 и 50 мм. Наиболее распространены первые. Их полезно использовать, когда стояк выходит на чердак, а не на крышу. Это более выгодно, чем прямой выход трубы на крышу, потому что такая конструкция защищает от загрязнения и ослабляет действие низких температур зимой.

Если в доме устанавливаются дополнительные подступенки, на крышу их обычно не выводят. Поэтому экономичным решением будет установка на них аэраторов. Их можно установить на подступенке или в подвале.

В квартирах с небольшими объемами водостоков применяется устройство 50 мм. Если они значительны, лучше использовать приспособление на 110 мм. Такой аэратор удобно монтировать на основном стояке. Есть два типа крепления: внешнее или внутреннее. В первом случае устройство ставится на трубу снаружи, во втором вставляется внутрь, для герметизации использую резиновую прокладку.

Пример установки аэраторов

Недостатки обратного клапана. Виды обратных клапанов

Когда и куда ставить

В большинстве случаев обратный клапан устанавливается при капитальном ремонте помещения с частичной или полной заменой труб, облицовки ванной комнаты и др.

При проживании на первых этажах многоквартирного дома клапан можно поставить в следующие точки:

Установка обратного клапана на выпуск унитаза.

1. После каждого сантехнического устройства (ванны, унитаза, раковины и др.). В этом случае на отводах от раковин монтируются небольшие затворы (50 мм), а на отводе унитаза — более широкий (110 мм). Преимуществом этого варианта является возможность установки запорного устройства в любой момент без капитального ремонта пола.
2. После общего на квартиру разветвления (крестовины или тройника). Крупный клапан (110 мм) монтируется в пол. Преимуществом такого варианта является покупка и обслуживание всего 1 клапана, а недостатком — необходимость обеспечить постоянный доступ к устройству.

В частном доме клапан может быть установлен перед отводом в колодец центральной сети или септика. Важным условием монтажа в фундамент является удобство его обслуживания.

Согласно СНиП, в этом случае устройство должно быть оборудовано электрическим прибором, который подает сигнал об образовании пробки. Сигнал поступает на аварийный диспетчерский пульт «Водоканала» или иной обслуживающей компании.

Некоторые жители первых этажей, не желающие разбирать пол или устанавливать сразу несколько клапанов, врезают его в стояк канализации. При таком способе монтажа скопления крупного мусора и расширение трубы могут создать пробку уже на уровне самого препятствия. В результате фекальные массы поднимутся в стоки соседей выше, а затопление предприимчивого жителя дома произойдет через перекрытия.

Установка обратного клапана в канализационный стояк.

Кроме этого, при прочистке стояка с неправильно поставленным клапаном гарантированно произойдет поломка заслонки. При экспертизе причин засорения владельца квартиры могут оштрафовать за самовольное изменение конфигурации сетей и внеплановый ремонт сетей водоотведения.

Установка воздушного клапана в канализационной системе

На любую канализационную систему высотой от 2 этажей и более по правилам устанавливается вентиляционный вывод на крышу. В документах такой вывод именуют фановой трубой.

Пластиковый вентиляционный клапан.

Смысл монтажа такой трубы вот в чем: в закрытой системе давление постоянно колеблется и если ее сделать полностью герметичной, то во время массового спуска воды гидрозатворы в сантехнике на верхних этажах будет просто срывать, высасывать по принципу насоса.

А при срыве гидрозатвора канализационные газы начнут свободно поступать в жилые помещения и нестерпимая вонь — это самое малое, чем может грозить такой срыв.

Но монтаж этой вентиляции сопряжен еще с целым рядом трудностей. В частном доме трубу нужно выводить в строго определенном месте, обеспечивать герметичное соединение с кровельным пирогом и как-то крепить.

Принцип действия заводской конструкции.

В городских многоэтажках многие хозяева квартир на верхних этажах просто желают убрать фановую трубу, чтобы не портила интерьер. Так вот, обратный воздушный клапан как раз и служит для нормализации давления в системе при отсутствии фановой трубы.

Конструкций существует несколько, такой клапан можно даже сделать своими руками, но принцип действия практически везде один:

• Когда давление в помещении и в системе одинаковое, мембрана находится в закрытом состоянии;
• Но если давление падает, мембрана приоткрывается, в систему заходит воздух и снова нормализует давление.

Изготовление аэрационного клапана из заглушки на трубу.

Воздушный клапан для канализации установить еще проще, чем жидкостный. Он монтируется в верхней точке и должен быть выше крайнего горизонтального отвода минимум на 300 мм.

На практике это выглядит примерно так: на стояк или на отвод от стояка устанавливается тройник, а сверху в этот тройник вставляется либо сам обратный воздушный клапан, либо патрубок с клапаном. Конструкции как обычно стыкуются через резиновые прокладки и герметизируются силиконом.

Схема комбинированной канализационной вентиляции.

Стоит ли заменять чем-то другим?

Обратный клапан для стиральной машины – не такой уж редкий товар, но найти его в магазинах, тем более, если вы живете в маленьком городе, удается не всегда. Поэтому многих интересует вопрос: можно ли использовать что-то другое для предотвращения сифонного эффекта?

К сожалению, ответ на этот вопрос будет отрицательным. Аналогов антисифону пока еще не существует. Чтобы обойтись без него, придется организовать слив таким образом, чтобы все элементы системы располагались как положено, и тогда сифонного эффекта не будет.

Источники

https://o-vannoy.ru/stiralnaya-mashina/obratnyj-klapan/ http://vannayasovety.ru/tekhnika/obratnyj-klapan-na-sliv.html

Назначение воздухорегулирующих устройств

прямоугольный воздушный клапан с электроприводом

Воздушные заслонки и клапаны для вентиляции используют для:

• контроля над воздушным потоком;
• перекрытием вентканалов во время остановки системы;
• отладки работы;
• отладки расходов воздуха в воздуховодах вентиляции.

Воздушные клапаны необходимы для прекращения движения воздуха по каналам вентиляции во время остановки системы. Разработаны модификации воздушных клапанов для вентиляции с регулируемыми упорами (дроссель-клапаны), изменяющими воздушный поток. Дроссель-клапаны стандартного вида устанавливаются в системах воздушной вентиляции с давлением не более 1500 Па и концентрацией механических примесей до 100 мг на кубометр.

Воздушные клапаны целесообразно устанавливать в системах с температурой воздуха не выше 800 градусов Цельсия и агрессивностью среды, сравнимой с качествами атмосферного воздуха. В регионах с холодным климатом для вентиляции воздушных компрессорных разработаны модели с электроподогревом.

Воздушные заслонки для вентиляции регулируют объем подаваемого воздуха в вентиляционных системах.

Для чего нужно данное приспособление?

Сигналом того, что требуется установка клапана, являются следующие признаки – возникновение неприятных запахов и/или появление посторонних звуков. Любое отклонение от нормы, является подсказкой о неправильном проектировании канализации. Клапан нужен для компенсации напора в системе.

Он не только является заменой вентиляционного стояка, но и позволяет решать следующие проблемы:

1. Выручит, когда нельзя поставить фановый стояк.
2. Снижает потери тепла через вентиляцию.
3. Улучшает функциональность всей канализационной системы.
4. Одна из его задач – защита от срыва фанового элемента.

Где можно установить воздушный клапан

Клапаны с сечением сто десять миллиметров устанавливают на фановый стояк, либо на вспомогательный.

Монтажные работы по установке. Установка устройства не требует специальных навыков, ее можно выполнить самостоятельно.

Для начала определяют место установки клапана. Отделяют линию трубопровода от общей канализации. В трубе вырезают место под клапан. Шлифуют края от заусенцев. Пластиковую трубу снабжают фитингом. Уплотняют соединения прокладками для уплотнения, если клапан резьбовый, то уплотнять стык не нужно. Крепят клапан к трубе. Тестируют установку на качество работы.

Условия для монтажа клапана

Чтобы клапан служил долго и качественно выполнял работу, следует придерживаться определенных правил установки:

1. Воздушный клапан может устанавливаться только в постоянно отапливаемых зданиях.
2. Клапаны должны располагаться в зоне досягаемости, чтобы в случае необходимости ремонта, не надо было разбирать канализацию.
3. Если в помещении имеется напольная решетка, то прибор должен быть удален от пола более чем на тридцать пять сантиметров.
4. Клапан монтируется в систему в месте, которое выше прохождения стоковых вод в стояк на десять сантиметров, во избежание попадания нечистот в клапан.
5. Устройство монтируется точно вертикально в раструбном элементе канализации, который имеет прямую линию, от сифона клапан располагают не ближе 20 сантиметров.

Виды аэраторов

Существует несколько разновидностей аэраторов. Их можно объединить в группы по разным признакам.

По месту установки:

• на стояк;
• непосредственно на излив приборов — унитазов, ванн и т.п.

По принципу действия:

• автоматические. Самые простые и дешевые аэраторы гравитационного типа. Обычно они используются в частных системах или квартирах. Как правило, не обладают высокой пропускной способностью;
• антивакуумные. Действуют на впуск и выпуск воздуха. Способны работать одновременно с несколькими трубопроводами;
• комбинированные. Представляют собой сочетание обоих типов прибора.

По конструкции:

• мембранные. Функцию клапана выполняет эластичная мембрана, которая под напором изгибается и пропускает поток воздуха;
• цилиндрические. Это наиболее прочные и надежные аэраторы. Они изготовлены из металла, снабжены резьбовой крышкой. Представляют собой типичные обратные клапаны. Цилиндрический аэратор для канализации 50 или 110 мм считается лучшим устройством для установки в квартире или частном доме;
• рычажные. Эти приборы также изготовлены из металла. Клапан установлен на рычаге, который поднимается под давлением газов из системы, и опускается под действием собственного веса.

По типу соединения с трубопроводами:

• резьбовые;
• фланцевые;
• муфтовые.

Наиболее распространены приборы, рассчитанные на монтаж к трубе d110 мм. Они могут размещаться возле самого стояка, первыми реагируя на изменение давления и сохраняя гидрозатворы сантехники.

Аэратор 110 мм

Один из популярных методов борьбы с канализационными запахами в многоквартирных и частных домах — вывод стояковой трубы (в индивидуальном строительстве ее называют фановой) через крышу наружу. Если в коммунальном здании это не создает трудностей и торчащая из крыши труба накрывается металлическим зонтом, то в частном доме протяжка фановой трубы вызывает массу проблем.

Она должна проходить через чердак и крышу, в которых надо проделывать соответствующие отверстия, изолировать места примыканий к конструкциям. Помимо увеличения расходов при монтаже, труба стояка занимает пространство, создает неудобства пользования жилыми помещениями и ухудшает их эстетичный вид, если чердак используется для проживания.

Поэтому резонно не удлинять трубу стояка, а оставлять короткий отрезок и закрывать его в высшей точке вакуумным фильтром, которым является аэратор для канализации 110 мм. Также такой фильтр устанавливают и в разветвленную канализационную сеть с несколькими стояками — основной из них выводят через крышу, а вспомогательные закрывают аэраторами.

Посадочная часть корпуса аэратора может размещаться как снаружи, так и внутри трубы, приборы оснащены клапанами мембранного или поплавкового типа, некоторые модели имеют защитную решетку, иногда в них устанавливают два штоковых клапана.

Аэраторы 50 мм — устройство

Аэратор 50 мм

Канализационный аэратор 50 мм позволяет при монтаже канализации вообще обойтись без выступающего стояка. Для этого в его верхнюю точку опускают патрубок от унитаза или ставят заглушку, закрывая выходное отверстие, а в канализационный трубопровод диаметром 50 мм помещают вакуумный фильтр подходящего размера.

Важно: Аэратор на d50 мм устанавливают только в вертикальный участок трубопровода, используя для подключения тройник, главное условие его размещения — он должен находиться после гидрозатвора и по возможности ближе к трубопроводу стояка

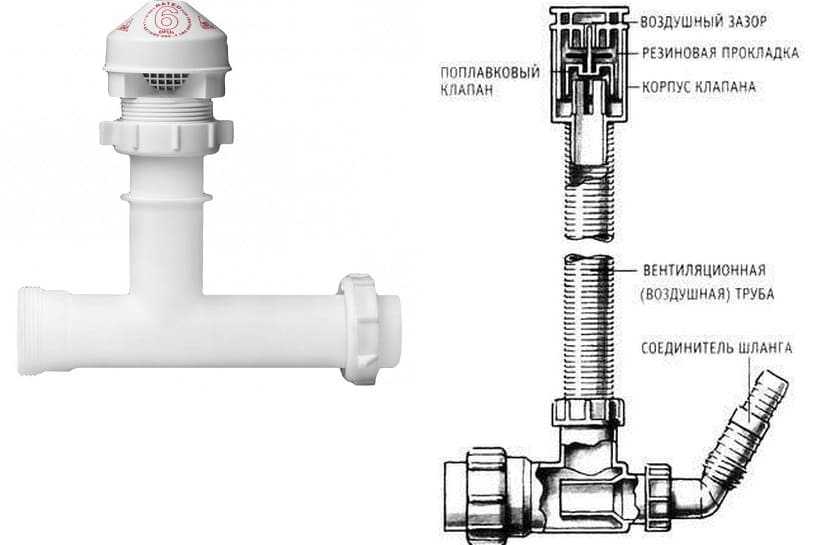

Встроенный аэратор

Еще более практичная вещь, чем вакуумные клапаны на 50 или 110 мм — вмонтированный в сифон аэратор. Преимуществом прибора является простота монтажа — вместо обычного берется сифон с клапаном и устанавливается по стандартной схеме, при этом не надо покупать отдельный аэратор, тройники, обрезать трубопровод.

Также для удобства монтажа в торговой сети реализуют встроенные в тройники аэраторы, которые подключают к горизонтально расположенному 50 мм трубопроводу.

Аэраторы в сифонах

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

• Ваша квартира расположена на первом или втором этаже.
• Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
• Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
• По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

• Патрубки, через которые сливаемая вода входит в клапан и покидает его.
• Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
• Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
• Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

• Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
• Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

• Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
• Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
• Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь
