Установка проточного водонагревателя своими руками: пошаговый инструктаж

Подключение к сети — выбор кабеля и автомата

На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.

При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.

То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.

На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).

А вот на экземплярах 12-15кВт идет только три фазы и земля.

Нулевой провод вообще не задействован в электроснабжении!

Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.

Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.

При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:

Для трехфазных водонагревателей с нолем:

Для трехфазных водонагревателей без ноля:

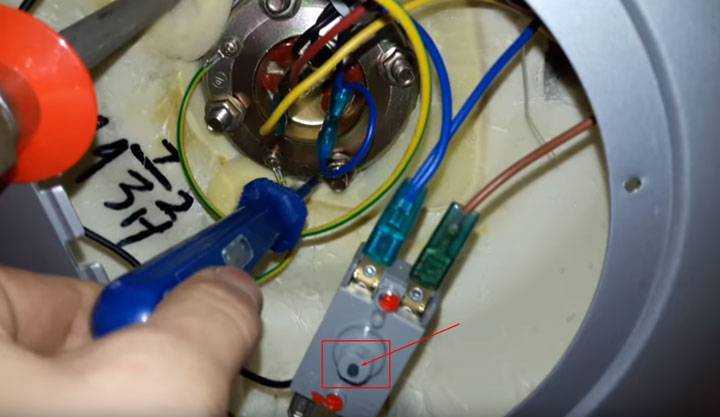

Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения

Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение

Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.

Монтаж накопительного водонагревателя своими руками

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном — 2,2-3,0кВт

минимальном — 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

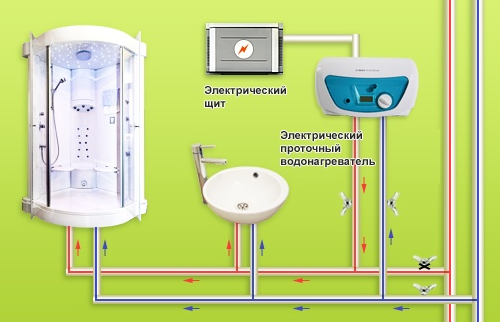

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Монтаж

1. Можно ли вешать бойлер на стену из гипсокартона?

Только в том случае, если в месте крепления бака собран усиленный каркас из бруска. Деревянные стойки должны переносить вес прибора на перекрытие.

Альтернатива установке бойлера в помещениях, огороженных стенами из ГКЛ — проточный нагреватель. Для его крепления я использовал приклеенную с тыльной стороны листа гипсокартона, между профилями каркаса площадку из толстой (15 мм) фанеры.

На перегородку из ГКЛ лучше монтировать легкий проточный нагреватель.

Электричество

1. Есть ли какие-то особые требования к подключению питания бойлера?

Подключение выполняется через обычную розетку.

Требования вполне обычны:

• Розетка должна быть расположена вне досягаемости брызг при мытье посуды или приеме душа;
• Заземление обязательно. Оно выполняется на корпус щитка, расположенного в квартире или на лестничной площадке. В отдельных случаях землю можно взять с зачищенной от краски поверхности стального стояка водоснабжения;

Электрическая розетка с заземлением.

Проводка должна быть рассчитана на соответствующую нагрузку (напомню, 1 мм2 сечения медного провода на 10 А). Скажем, для бойлера мощностью 2 киловатта минимальное сечение проводки составляет 2000/220/10=0,91 мм.

Бойлер на фото подключен к 16-амперной розетке с заземлением.

Вода

1. Можно ли использовать для подключения водонагревателя к водопроводу гибкие шланги?

Я бы сформулировал ответ так: это возможно, но крайне нежелательно.

Причины две:

• Гильзы шлангов ограничивают их пропускную способность. При одновременном включении двух потребителей (скажем, душевой кабины и кухонной мойки) падение напора горячей воды будет заметным;
• Резиновые шланги в металлической оплетке служат не более 5 лет и рвутся в самый неподходящий момент. При разрыве шланга ваш дом оказывается залитым горячей водой. Оно вам надо?

Гибкие подводки: возможно, но нежелательно.

1. Какой арматурой должен комплектоваться бойлер?

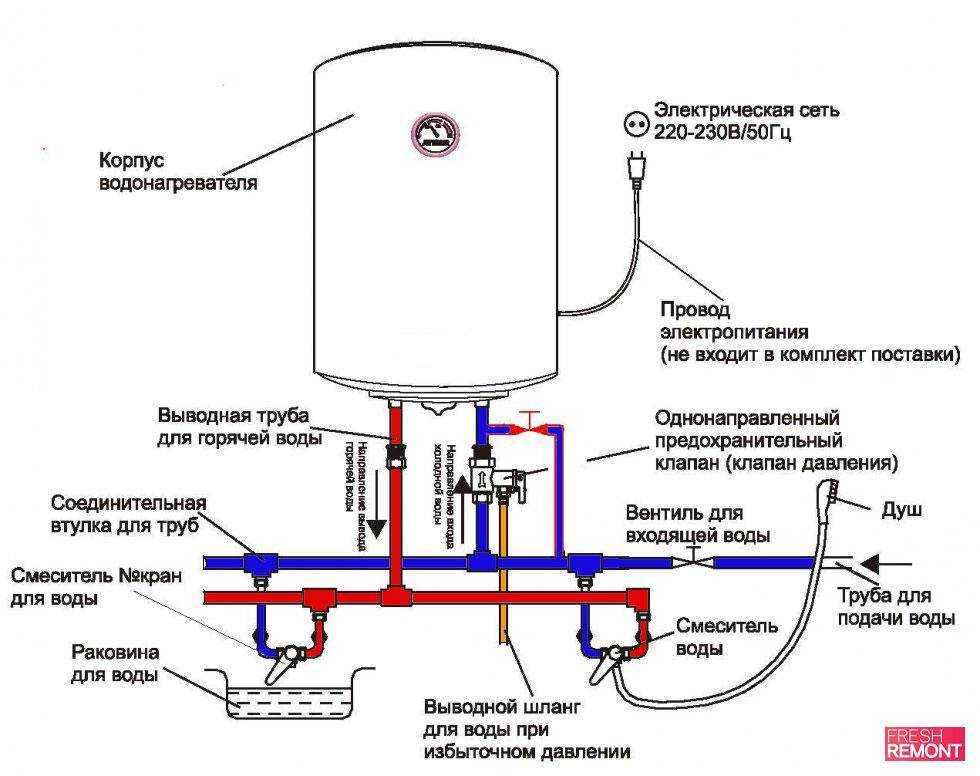

Схема подключения накопительного водонагревателя включает:

• Обратный клапан на входе;
• Расположенный сразу после обратного предохранительный клапан с дренажной трубкой, выведенной в канализацию;
• Пару отсекающих кранов (как правило, шаровых).

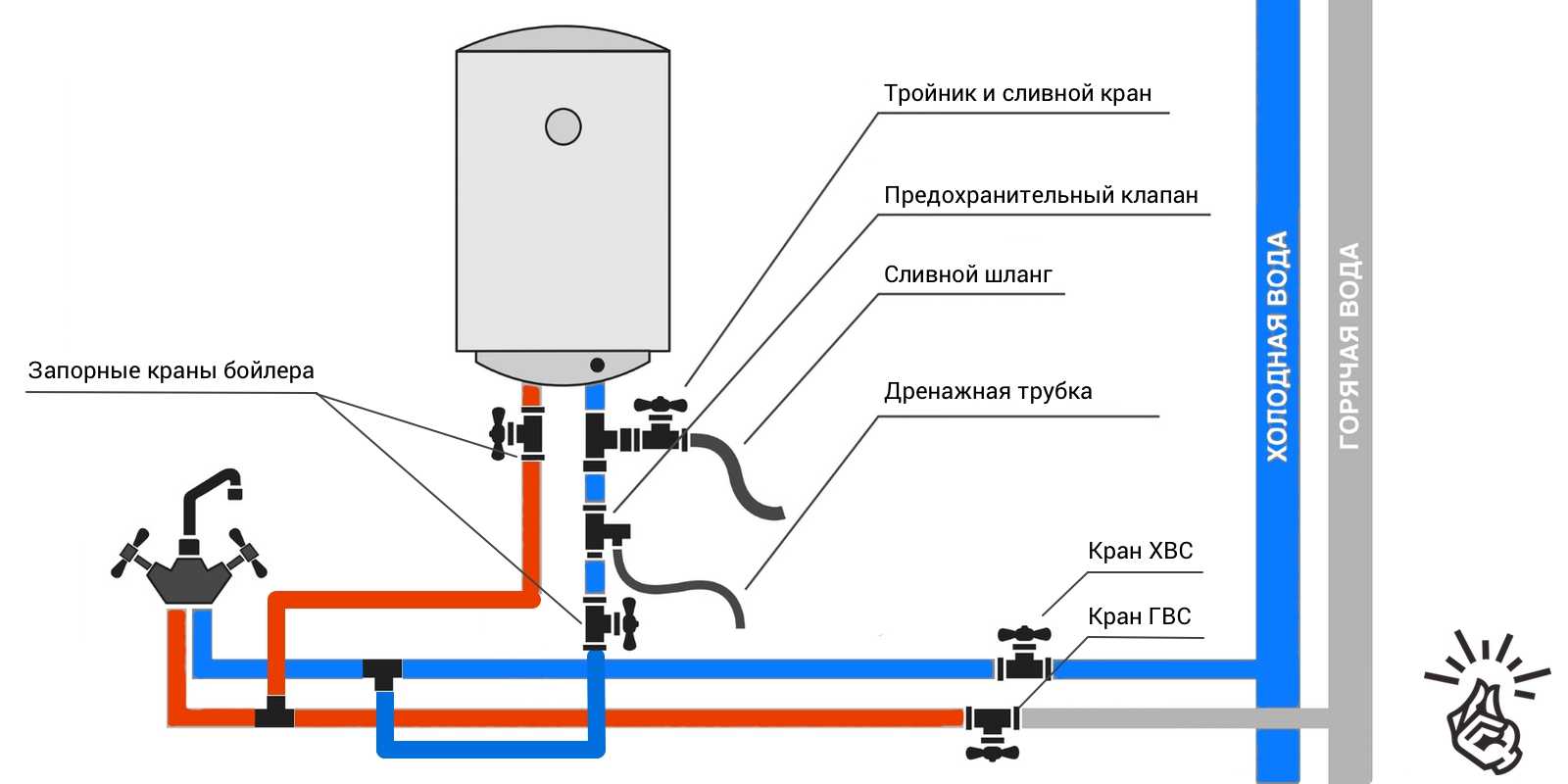

Простейшая схема водоснабжения с бойлером.

Вот функции этих элементов обвязки.

Обратный клапан исключает падение уровня воды в баке ниже критического с последующим перегревом ТЭНа при отключении холодной воды. Без него вода сливалась бы в пустеющий водопровод через входной патрубок.

Обратный клапан. Стрелка указывает направление потока.

Выходной патрубок доходит почти до верхней стенки бака.

Предохранительный клапан нужен для того, чтобы давление расширяющейся при нагреве воды не повредило трубы и бак бойлера. При изменении температуры воды на 80 градусов ее объем увеличивается на целых три процента, то есть в 100-литровом бойлере появляется избыток воды в три литра. Именно этот объем и будет сброшен через клапан в дренажную трубку и далее в канализацию.

В продаже легко найти элемент арматуры, предназначенный специально для монтажа накопительных водонагревателей и представляющий собой обратный и предохранительный клапаны в одном корпусе.

Примерно такой.

Краны на подводке, подключающей бойлер к системе водоснабжения, позволяют отключить его для обслуживания или ремонта без сброса всей воды в трубах.

Обвязка включает универсальный клапан (обратный + предохранительный) и пару шаровых кранов.

1. Чем герметизировать резьбовые соединения при монтаже бойлера своими руками?

Лучше всего — полимерной нитью-герметиком (Тангит и его аналоги).

Нить для герметизации резьбы Тангит Унилок. Очень рекомендую.

В ее отсутствие можно использовать сантехнический лен, пропитанный силиконовым герметиком или любой быстросохнущей краской.

Чтобы не пачкать руки, я подматываю резьбу так:

• Наношу на нее немного краски;
• Наматываю по ходу резьбы прядку льна;
• Сверху льняной прядки накладываю еще пару небольших мазков краски. При сборке резьбового соединения лен пропитывается по всему объему. Пропитка защищает его от загнивания.

Резьбы, собранные на льне с краской, служат десятилетиями.

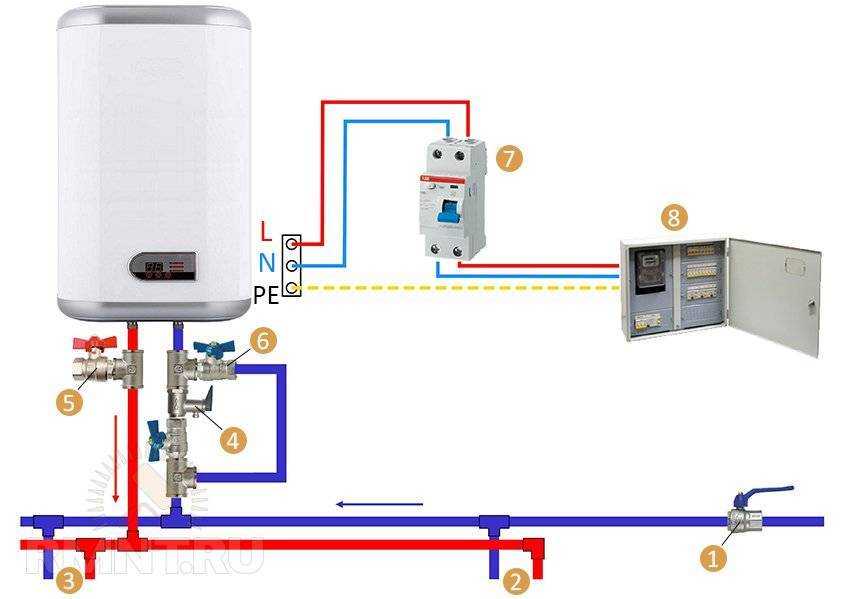

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» — он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования — если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме — «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» — закрываем.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Ошибки при подключении и эксплуатации

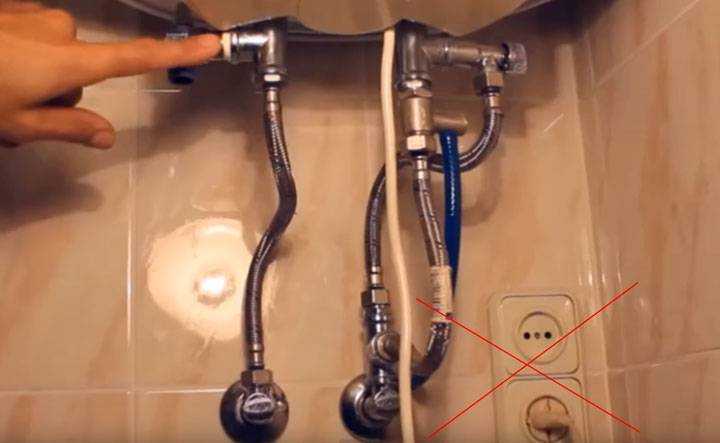

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

https://youtube.com/watch?v=_77LiS7L90A

Подключение бойлера к водопроводу из разных материалов

Подключить бойлер к полипропиленовым трубам невозможно без:

• прибора для пайки и ножниц для резки труб;
• запорных кранов;
• тройников;
• специальных муфт.

Вначале перекрывают воду в стояке. Резаком на трубах делают разрезы. В места отвода впаивают тройники. Присоединяют трубы, которые соединят бойлер и водопровод. Ставят краны и муфты. С помощью шланга устройство соединяют с краном. Если непросто добраться к трубам, которые размещены в штробах, используют ремонтную разъемную муфту. На тройник припаивают ее пропиленовую сторону, а детали с резьбой присоединяют к водопроводу. Потом с конструкции удаляют съемную часть муфты.

Металлопластиковые трубы редко прячут в штробы, поэтому работать с ними легче. Для их соединения используют особые фитинги. Сначала отключают подачу воды. Специальным труборезом делают разрез там, где предстоит установить патрубок. В разрезанное место ставят тройник, к отводам которого подсоединяют шланг или часть металлопластиковой трубы. Проверяют соединения, чтобы при подаче воды не было протечек. Для этого ее подают в систему.

Для подсоединения бойлера к металлической трубе при невозможности выполнить нарезку резьбы используют специальную ремонтно-монтажную обойму с отводом («вампир»). Воду перекрывают. Трубу хорошо очищают. В нужном месте по радиусу на ней высверливают отверстие, диаметр которого должен соответствовать отверстию на муфте. Если сделать очень маленькое, оно за короткое время затянется грязью, большое отрицательно скажется на прочности трубы

Прикидывая центр отверстия, необходимо принимать во внимание, в каком направлении дальнейшем будет проложена магистраль к водонагревателю. Муфту одевают через резиновую прокладку, прочно затягивают болтами

От ее резьбы продолжают прокладку труб.

Если трубу можно обрезать и на обоих концах нарезать нужную резьбу, используют другой вариант. Тройник устанавливают через простой сантехнический сгон.

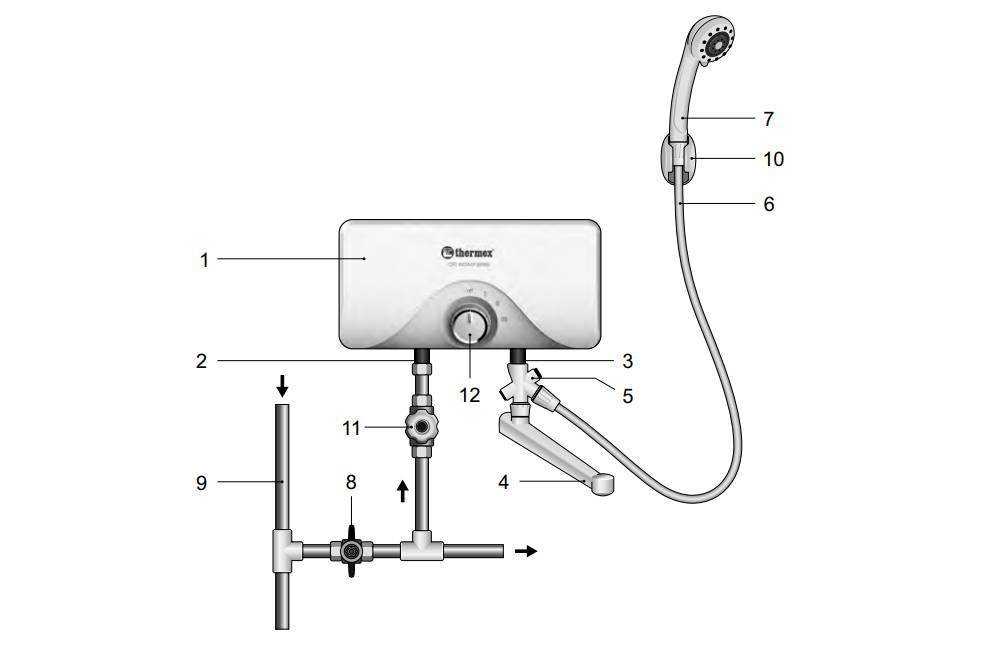

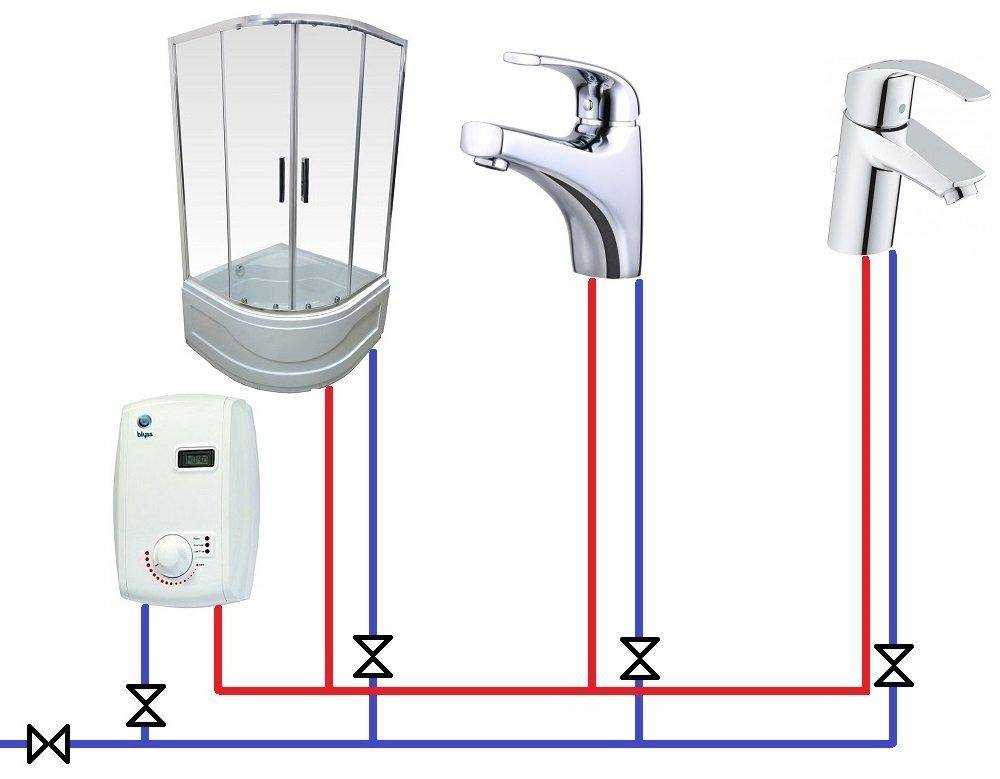

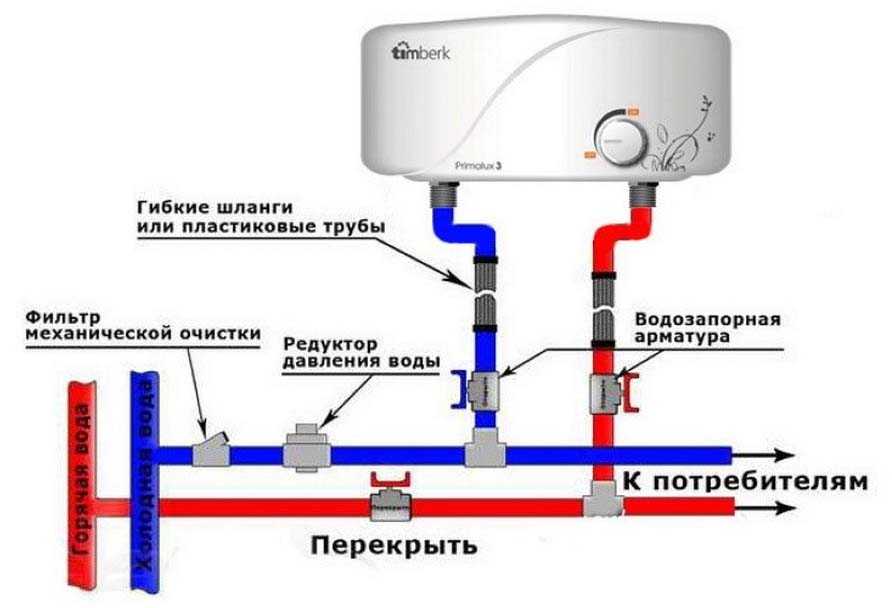

Схема подключения проточного бойлера

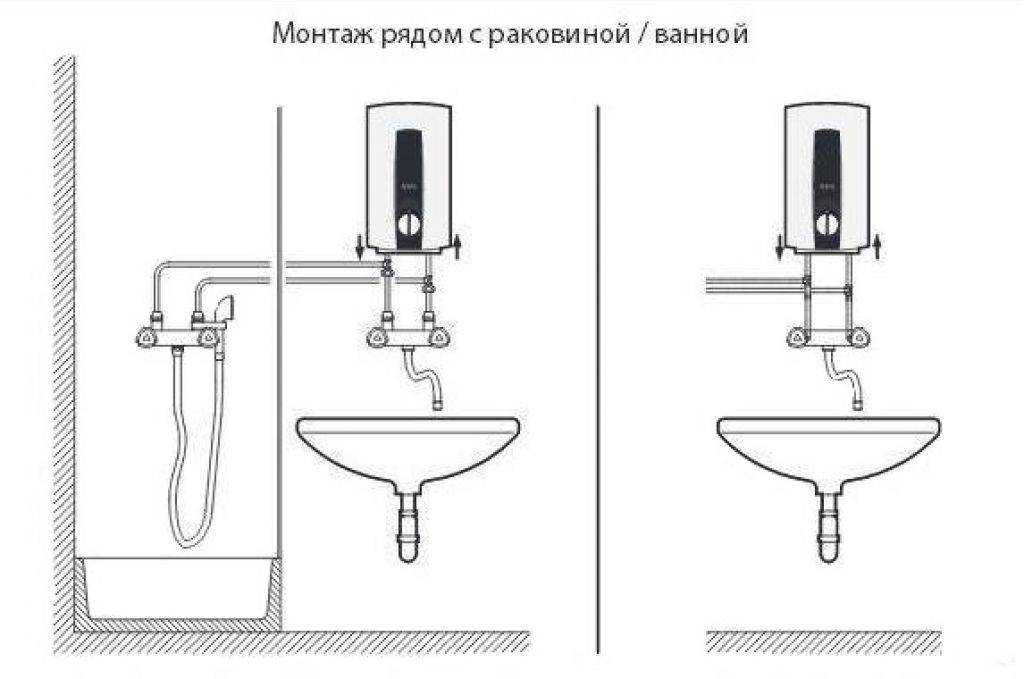

Место установки

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие

Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

• Газового типа.
• Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

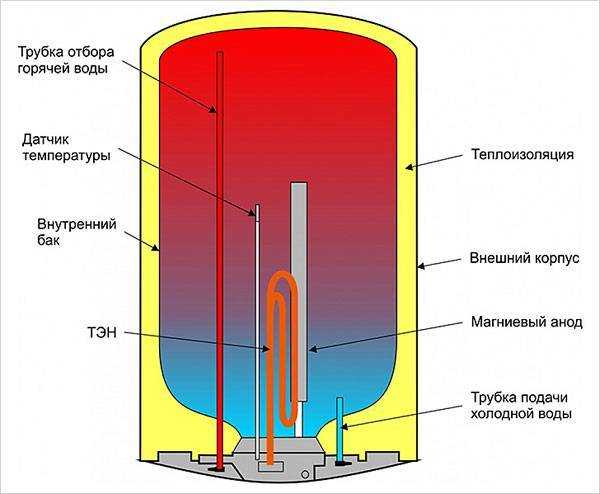

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

• Комбинированного.
• Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
4. Сравнительно низкая цена.

Недостатки

1. Сравнительно высокое потребление электроэнергии.
2. Требовательность к проводке, автомату и счетчику.
3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

   Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Частые ошибки монтажа водонагревателей

Как правильно подключить бойлер, чтобы он надежно работал? Существенные потери тепловой энергии отмечаются в случае неприменения изоляционного материала или использования изоляции маленькой толщины (минимально допустимый размер толщины – 20 мм). Из-за потерь тепла вода нагревается намного дольше.

Ошибкой считается сборка бойлера без расширительного сосуда. Там, где это предусмотрено, конкретно в накопительных устройствах, с технической точки зрения такая схема важна. Расширительный сосуд из-за увеличения количества воды помогает компенсировать рост давления. Хотя многие его заменяют предохранительным клапаном, что тоже возможно.

Нельзя укладывать провод на сильно нагревающиеся поверхности или острые металлические края. Параметры сети с подключенной к ней техникой должно соответствовать тем, которые указаны в паспорте. Уровень установки прибора относительно вертикали и горизонтали не должен быть нарушен. Необходимо наличие заземления. Запрещается подключать технику через удлинитель, так как он не рассчитан на большое значение тока.

Ошибкой монтажа будет несоответствие подключения магистральных линий порядку, который указан на схеме, а также сборка бойлера там, где нет водоснабжения.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Дополнительная накопительная емкость

При отсутствии постоянного водоснабжения необходимого для бесперебойной работы прибора потребуется создать систему напорного поступления воды своими руками.

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

• клапаном или отверстием для сброса лишнего давления;
• отводной трубой для предотвращения перелива;
• поплавковым клапаном для автоматического наполнения емкости;
• краном для слива из емкости;
• краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

Подключение бойлера косвенного нагрева

Устройство косвенного нагрева не имеет собственного источника тепла, а использует энергию тепла от других источников (централизованное отопление, газовый или твердотопливный котел и т.д.). Поэтому для каждого источника, выбирается индивидуальная схема подключения бойлера косвенного нагрева.

R системе отопления

В аппарате с косвенным нагревом имеется обвязка. которая подсоединяется к водоснабжению и отопительному контуру. При этом необходимо придерживаться следующих правил:

• холодная вода должна подаваться через низ бака;
• выход нагретой жидкости осуществляется через верх агрегата;
• в середине должна располагаться точка рециркуляции;
• присоединение носителя тепловой энергии должно быть таким, чтобы он начинал движение через верх теплообменника, и выходил через его нижний патрубок — благодаря такому движению достигается максимальный КПД устройства.

C трехходовым клапаном

Такое подключение бойлера косвенного нагрева реализуется, если на трубопроводе, по которому идет подача, имеется циркуляционный насос. Как видно на рисунке, контур отопления и агрегат подсоединяется параллельно, а трехходовой клапан (управляется температурным датчиком, расположенным в корпусе аппарата) монтируется после насоса.

Клапан соединяется с агрегатом одним из своих выходов. В обратку перед котлом врезают тройник, к которому подсоединяется выходной патрубок теплообменника. На этом врезку в отопительную систему можно считать законченной.

Принцип работы схемы

Когда от термодатчика поступает информация о том, что в баке температура жидкости ниже установленной, клапан переключает подачу теплоносителя на агрегат, а система отопления отключается. Таким образом, перенаправление всего потока носителя тепла сквозь теплообменник способствует быстрому нагреву жидкости. Когда жидкость будет прогрета достаточно, клапан снова направит поток в отопительный контур.

Такую схему подключения бойлера можно применять и для присоединения к двухконтурному котлу.

R энергонезависимой системе

При существующей схеме, в которой котел является энергонезависимым, рекомендуется размещать устройство выше уровня радиаторов. При таком расположении циркуляция теплоносителя будет происходить за счет гравитационных сил. Хотя, в эту схему также можно встроить насос, но при отключении электроэнергии нагретой воды не будет.

При таком виде подсоединения необходимо, чтобы водовод, идущий на агрегат, имел диаметр сечения больше на 1 шаг, чем тот, что используется для отопления. За счет этого достигается приоритет.

C рециркуляцией

Агрегат с рециркуляцией позволяет осуществлять мгновенную подачу горячей воды потребителю. Это удобно тем, что не требуется слив прохладной жидкости, пока начнет течь горячая. Такую возможность дает установленный насос для поддержания циркуляции в зацикленном контуре. Эта система называется рециркуляционной. Такая конструкция часто включает в себя сушилку для полотенец.

В системе рециркуляции в обвязке аппарата применяется:

• обратный клапан, который не дает смешиваться потокам нагретой и холодной воды;
• воздуховод — его задача не допустить попадание воздуха во время включения насоса;
• предохранительный клапан – сбрасывает давление в аварийных ситуациях;
• расширительный бачок. предназначен для компенсации расширения носителя тепла, при этом давление в бачке не должно подниматься выше уровня срабатывания защитного клапана.

Таким образом, если подключить водонагреватель по всем правилам – это позволит работать агрегатам в правильном режиме и обеспечивать потребителя горячим водоснабжением.

Подключение к электрической сети

Особенности подключения проточного бойлера

Проточная конструкция электрического бойлера, как на фото, устанавливается непосредственно в ветку водопровода, предусмотренного для подачи горячей воды.

1. Пере крывается подача воды в центральном трубопроводе.
2. В месте врезки нагревательного устройства труба разрезается, образовывая разрыв.
3. На концах разрывов крепят запорную арматуру, которая в дальнейшем позволит выполнять ремонт без перекрытия центрального водопровода.
4. На входном и выходном патрубках проточной системы нагрева воды накручиваются шланги, соединяющие, бойлер с запорной арматурой.

При самостоятельном проведении работ по демонтажу нагревательного оборудования вместо центрального водопровода перекрывается кран, установленный на входном патрубке и только после этого на выходном. Также в процессе использования проточного водонагревательного устройства в первую очередь включают воду и только после этого нагревательный прибор. Если надобности в горячей воде, нет, то отключают электропитание, а затем воду.

Разобраться, как правильно подключить бойлер, не так уж и трудно, главное, иметь желание. Но для большей уверенности можно потренироваться на обрезках трубы, чтобы не испортить основные элементы системы. Это позволит приобрести опыт и избежать глупых и ненужных ошибок.

Примеры подключения бойлера к водопроводу
