Замена электрической проводки в панельном доме своими руками

Основные варианты проводки для панельного дома

Замену кабелей рекомендуется проводить одновременно с капитальным ремонтом помещения. При облицовке стен, укладке полов, монтаже натяжного потолка появляется возможность спрятать провода. Утепление и отделка гипсокартоном облегчает задачу.

Монтаж под штукатуркой

Самый простой способ прокладки электропроводки – спрятать ее в каналах, проделанных в обшивке потолка и стен.

Для монтажа сверлятся отверстия, в которые предстоит вкрутить крепеж.Метод позволяет провести в каждую комнату несколько линий электропередач.

Монтаж под штукатурку – самый простой способ Монтаж под штукатурку – самый простой способ.

К ним подключаются светильники, обогреватели, кондиционеры, холодильники, стиральные машины. Недостатком этого метода является то, что штукатурка редко используется при отделке панельных стен. Поэтому комплектовать комнату нужным материалом приходится самостоятельно.

На полу и на потолке

При изготовлении бетонной массы кабели протягиваются до размещения товаров. Рекомендуется использовать изделия с двойной изоляцией. Защищает токопроводящие жилы от влаги и механических воздействий. Перед заливкой бетона провода надежно крепятся. Соединения под стяжкой оставлять нельзя, линии должны быть сплошными.

При использовании ковров скрыть электросеть обычным способом не получится. В этом случае устанавливаются плинтуса с кабель-каналами. К ним подходит 3-4 медных провода. Менять провода удобно при установке натяжного потолка.

Работы проводятся перед обшивкой каркаса панелями. Натяжные или гипсовые конструкции не могут быть разделены, поэтому при создании проекта нужно правильно выбрать места для установки розеток, светильников и выключателей.

Отличия подобных зданий

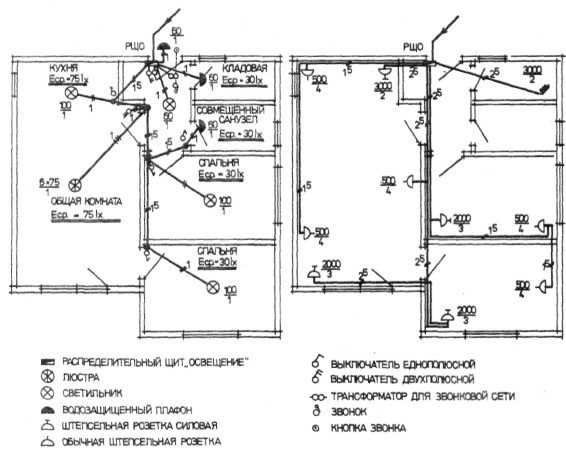

Схема электропроводки в панельном доме несколько отличается от прокладки в блочном или кирпичном здании. Помнить об этих отличиях во время проведения нового провода взамен старого обязательно нужно, чтобы не привести к пожару. Этот тип домов строится из железобетонных перекрытий, которые могут быть 2 типов — перекрытия и стеновые, они различной конфигураций. Чаще всего они могут выполняться из блоков, состоящих из залитой бетоном стальной арматуры.

Перегородки же выполняются из гипсовых плит, дерева либо прессованных опилок. В подобных стенах нельзя прокладывать новую проводку — это пожароопасное мероприятие, которого лучше избежать. Штробление запрещено, а толщина стены не предполагает скрытую электрику.

Причины для замены проводки в панельном доме

Замена всей электросети в квартире – мероприятие дорогостоящее, но обязательное. Использование электропроводки, не соответствующей требованиям безопасности, запрещено.

Со временем приходит в негодность не только сам кабель и его изоляция. Рано или поздно ветшает фурнитура (розетки, выключатели, автоматические устройства защиты и коммутационные коробки).

Причины, по которым необходимо заменить старую проводку, следующие:

1. Износ алюминиевых проводов. Электрическая схема прежних лет не предназначены для эксплуатации современной бытовой и электронной техники.
2. Ремонт или перепланировка помещения, требующая введение новой электрической схемы.
3. Старая проводка проявляет себя короткими замыканиями, появлением искр и перегревом в местах соединений.

При проектировании панельного дома учитывалась максимальная нагрузка на потребители электричества того времени. Суммарная мощность энергопотребления советских приборов допускала эксплуатацию алюминиевых проводов.

По данным МЧС России, в 2020 году 60% случаев возгораний, причиной которых стали проблемы с проводкой, закончились госпитализацией и даже смертью пострадавших.

Новые требования п.7.1.32-7.1.45 ПУЭ (правил устройства электросетей) предполагают замену алюминиевых проводов на медные. Изношенная проводка может стать причиной пожара или травмировать человека при случайном прямом контакте.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
3. Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
4. Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
5. Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
6. Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Особенности электропроводки в разных помещениях

Комнаты отличаются условиями, количеством приборов и способом их расстановки. Это необходимо учитывать при монтаже электросети.

Оборудование санузла

В условиях высокой влажности возрастает риск электротравмы.

Это компенсируют следующими мерами:

1. Силовую часть подключают через УЗО чувствительностью в 10 мА (уставка тока утечки).
2. Применяют низковольтную систему освещения, питаемую напряжением 12 или 24 В. Подключение к сети осуществляют через понижающий трансформатор. Используют светодиодные (LED) или галогенные лампы.
3. Выключатель устанавливают снаружи.
4. Силовую часть подключают к сети через разделительный трансформатор (гальваническая развязка). Обе его катушки имеют одинаковое количество витков. Соответственно, коэффициент трансформации равен 1.
5. В санузле устанавливают розетки с классом пыле- и влагозащиты не ниже IP44.

Кухонное помещение

В этой части квартиры используют больше всего электроприборов. Поэтому необходимое число розеток в 3 раза превышает показатель для жилых комнат.

Их устанавливают на расстоянии от пола:

• 20-30 см — для подключения стационарной техники: холодильника, посудомоечной машины, электроплиты, микроволновки;
• 120 см — для подключения переносных приборов: блендера, миксера, кофеварки, электромясорубки и т.д.;
• 2 м — для кондиционера, вытяжки, подсветки над разделочным столом (крепят под навесными шкафчиками).

Чтобы не портить дизайн, рекомендуется заменить электроточки среднего яруса на встраиваемые розеточные блоки. Их врезают в столешницу или стенку шкафа. При необходимости включить прибор устройство выдвигают, в остальное время оно спрятано в мебели.

В розеточном блоке имеются клеммы для подключения кабеля. Его сечение подбирают в расчете на электроснабжение нескольких приборов одновременно (4-6 кв. мм в зависимости от числа гнезд).

Коридор и прихожая

Розетку в этой части помещения используют редко, поэтому целесообразно запитать ее шлейфовым (последовательным) способом от ближайшей.

В обоих концах длинного коридора устанавливают проходные выключатели. К одному подсоединяют фазу, к другому — потолочный светильник. Устройства соединены между собой парными контактами. Войдя в коридор, пользователь зажигает свет ближайшим выключателем, а дойдя до второго — гасит.

Она потребляет мало электричества и потому может работать постоянно, выполняя функцию дежурного освещения.

Детская комната

Здесь требуются хорошая освещенность и безопасность. Предписание ПУЭ размещать розетки на высоте 1,8 м, действующее в отношении детских учреждений, в данном случае не подходит. Повзрослевшему молодому человеку будет неудобно ими пользоваться. Правильно применить устройства с крышкой или шторками.

Остальные жилые помещения квартиры

В прочих комнатах специальных требований к расположению электроточек нет. Розетки устанавливают в соответствии с планом размещения приборов: компьютера, телевизора, настольной лампы и т.д. Общее освещение комбинируют с локальным: бра, LED-лентами и др.

В спальне устанавливают лампы у изголовья кровати.

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку.

этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Порядок действий при замене проводки без штробления

Отключите электроснабжение квартиры. Поскольку иногда проводка проложена неправильно, проверьте, нет ли в сети напряжения. Для этого используют индикаторную отвертку или специальный прибор. Затем:

устанавливают короб. Желательно использовать специальное изделие для электропроводки. Оно изготавливается из негорючих материалов, что снижает риск появления пожара;
проводку проводят параллельно полу на высоте 10–20 см от потолка. К розеткам кабель опускают перпендикулярно вниз;
для фиксации жил используются специальные клипсы или прижимы. Иногда провода защищают пластиковым рукавом. Часто укладывают линию освещения в гофру маленького диаметра;
после монтажа короба в него устанавливают кабель;
при необходимости выполняют замену распределительной коробки и подрозетников;
подключают концы жил к местам креплений. Для этого можно использовать клеммы

Они обеспечивают качественное соединение, что особенно важно для многожильных проводов;
розетки и выключатели фиксируют с помощью зажимных винтов и закрывают;
подключают электричество;
проверяют наличие напряжение с помощью тестера и закрывают короб.

Как поменять проводку в панельном доме?

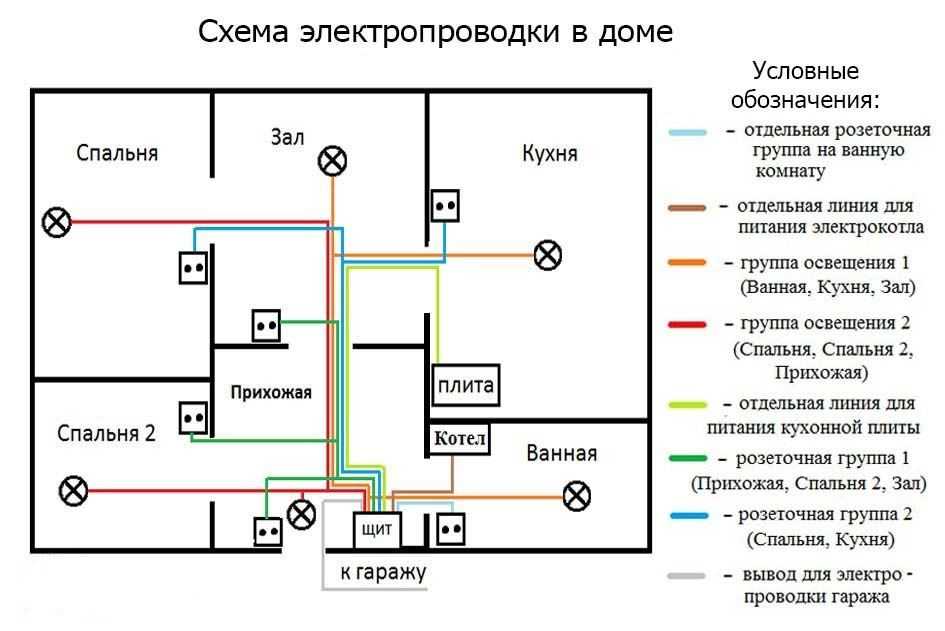

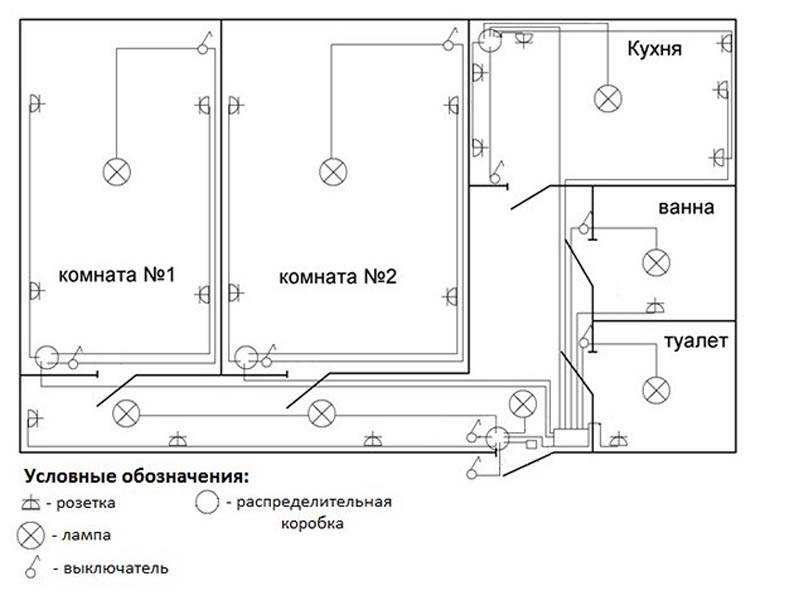

В качестве проекта создается схема новой электрической сети вашего дома.

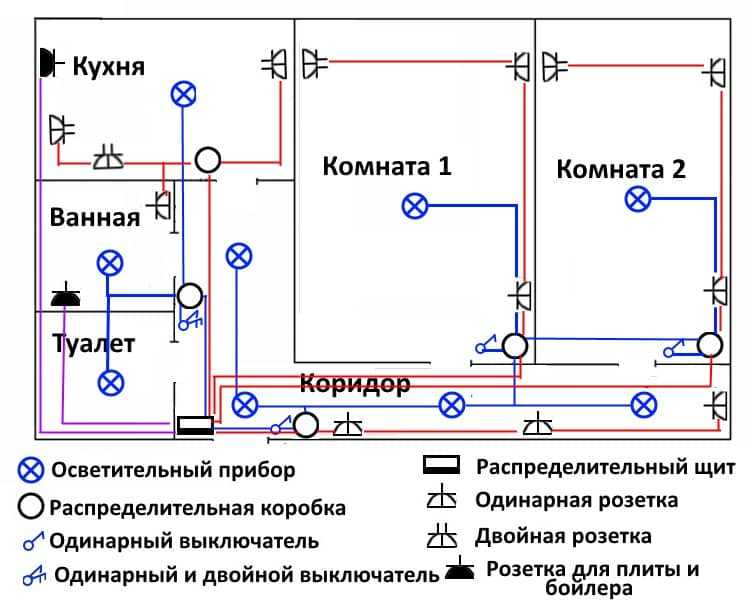

Расположение розеток, выключателей, распределительных коробок, места подключения мощной бытовой техники, такой как электрическая плита, водонагреватель, стиральная и посудомоечные машины (они, как правило, запитываются напрямую), все это должна включать в себя схема будущей проводки.

Рисуя проект сети своими руками, обратите внимание на расположение распределительных коробок, они должны находиться на досягаемом уровне. Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте. Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте

Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте.

Следующее видео наглядно продемонстрирует, как создать схему будущей электрической сети в панельном доме своими руками.

Видео:

Выбирая материалы для проведения ремонтных работ своими руками, рекомендуем обратить ваше внимание на следующие советы:

• Основной элемент электрической сети — кабельный провод.

  Он берется медный, трехжильный. Его сечение зависит от применения: для секторов, где располагаются розетки, сечение должно быть не менее 2,5 мм², для сектора светильников — 1,5 мм², а для мощных бытовых приборов — 4 мм²;

• Автоматы защиты.

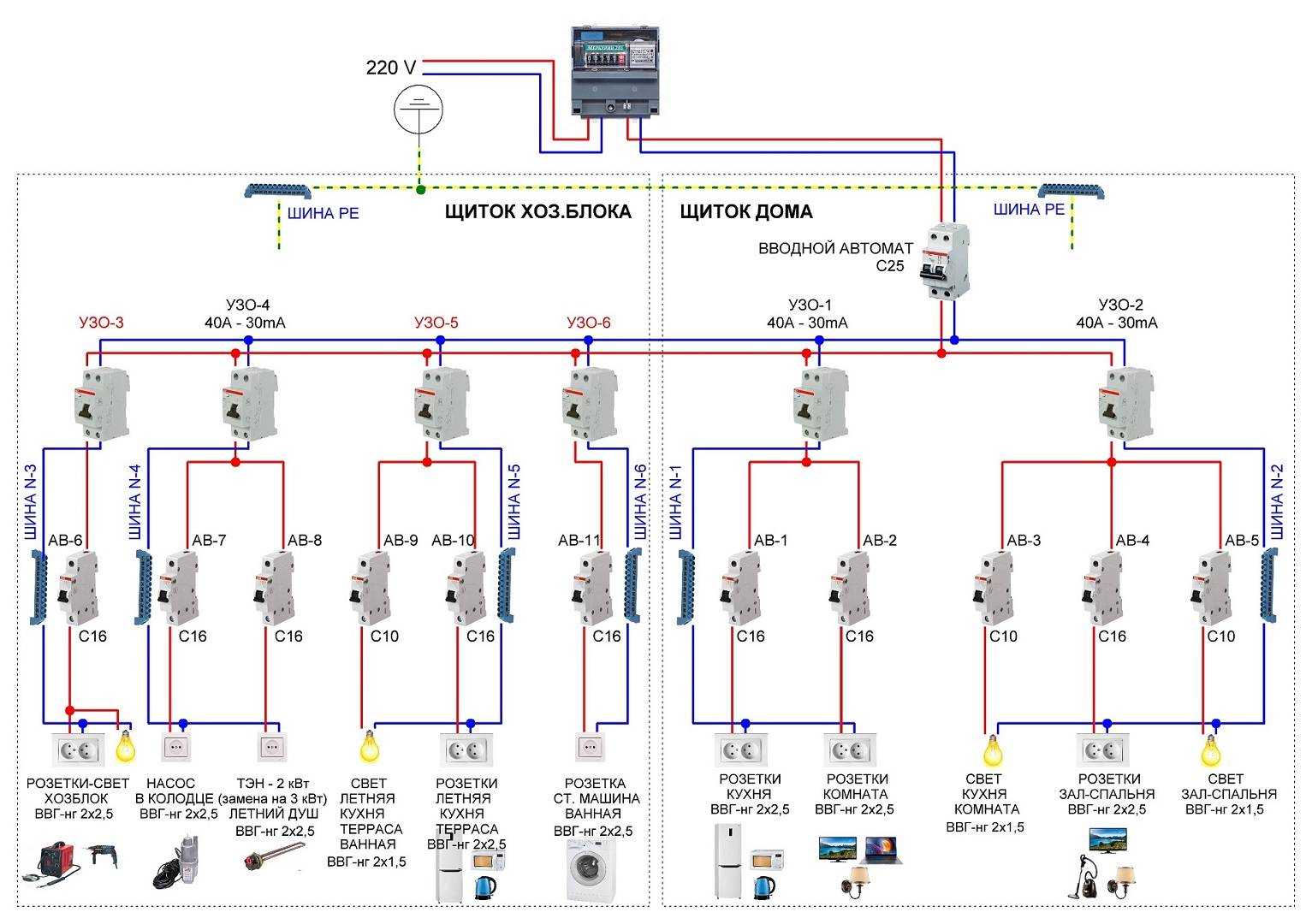

  Меняя электропроводку в панельном доме, обязательно подумайте о защите проводки от утечек тока, перегрузок, короткого замыкания. Используют УЗО и автоматический выключатель или совмещенную модель дифавтомат. Модель выбирают относительно предстоящих нагрузок. Для розеток лучше брать автомат на 25А, для мощных приборов — 32А, осветительных приборов — 16А. Для распределительного щитка берут два автомата: водный на 50А и защитный на 63А;

• В зависимости от сечения проводников и количества веток электрических групп выбираются распределительные коробки. Они бывают круглые, квадратные и прямоугольные;
• Розетки берут, исходя от предполагаемой нагрузки, будет ли включена электрическая плита или торшер, все обязательно с заземлением. Если в доме есть маленькие дети, рекомендуем выбрать розетки со специальными шторками;
• Выключатели отличаются лишь по дизайну, поэтому их выбор определяет интерьер квартиры.
• Чтобы соединить провода, лучше использовать клеммы.

Для монтажной работы вам понадобятся следующие инструменты:

• перфоратор;
• молоток;
• болгарка;
• зубило;
• уровень;
• отвертка со специальном индикатором или мультимер;
• изолента;
• пассатижи;
• уровень.

Дополнительно приготовьте шпаклевку.

На этом подготовительный этап закончен и можно переходить непосредственно к работам по замене старой проводки своими руками.

Необходимость замены электропроводки

Со временем элементы электрической сети выходят из строя из-за физического износа. Также может потребоваться замена старой проводки при установке мощных приборов, оказывающих на нее большую нагрузку. Кабель начинает нагреваться и искрить.

Провода меняются, когда:

• капитальный ремонт квартиры;
• износ старой оплётки, что способствует возникновению пожаров;
• растрескивание проводов;
• частый стук вилок в распределительной коробке;
• падение напряжения;
• установка натяжного потолка или системы «теплый пол».

Замена шнура с частым стуком вилки и падением напряжения Замена кабеля с частым стуком вилки и падением напряжения.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

• износ алюминиевых проводов;
• старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
• в старых домах не предусмотрено заземление;
• в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной алюминиевой электропроводки очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить, можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Устройство и конструктивные особенности панельного дома

Метод строительства был разработан с целью повысить скорость возведения объектов.

Здание имеет следующие отличительные черты:

1. Стены и перекрытия представляют собой цельные железобетонные конструкции (панели). Они отливались на заводах ЖБИ и доставлялись на стройплощадку в готовом виде.
2. Каждая панель является несущей. Запрещается существенно ослаблять ее сечение штроблением. Это относится и к перегородкам из дерева или гипсовых плит. Они выполняют роль ребер жесткости.
3. В панелях на этапе производства проведены каналы и выемки, предназначенные для прокладки электропроводки и установки розеток с выключателями. В перекрытиях устроены пустоты для кабелей освещения.

Существенным недостатком панелей является то, что шумо- и теплоизоляция в них хуже, чем в кирпичных постройках.

Способы замены устаревшей проводки

В старых панельных домах прокладка электрических проводов строго регламентировалась. По этой причине розетки, выключатели и силовые кабели в этих квартирах находятся в одних и тех же местах.

Исходя из индивидуальных предпочтений и конструктивных особенностей помещения, замену проводки можно выполнить несколькими способами:

• спрятать на стене под слоем штукатурки;
• разместить на полу и залить раствором;
• нарезать штробы (канавки);
• разместить по поверхности стены в кабель-каналах;
• использовать для размещения проводов технологические пустоты подвесного потолка.

Возможное расположение проводов необходимо знать, потому что самым простым способом является демонтаж старой проводки и установка новых проводов в освободившиеся пустоты и канавки.

Под слоем штукатурки

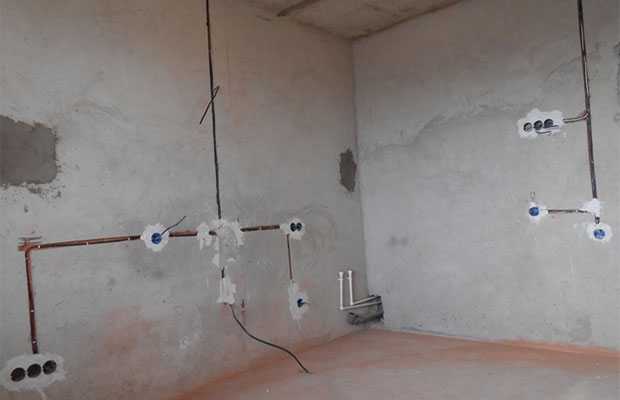

Новые провода прокладываются по поверхности стен и в потолке. Демонтаж старой проводки не производится, она просто навсегда отключается от силового щитка и «забывается» в стене.

Крепеж кабелей осуществляется специальными хомутиками и клипсами, под которые сверлятся дырки. После этого наносится толстый слой штукатурки, которая скрывает шнуры.

Бетонная стяжка

Разводку энергии на потребители можно осуществить на полу с последующей стяжкой пола бетонным раствором. В этом случае силовые кабели прячутся в гофрированные трубы небольшого диаметра и с помощью хомутов пристыковываются к полу.

Недостаток этого способа в том, что розетки и переключатели все равно придется устанавливать на вертикальную поверхность, а значит, прятать под штукатурку или штробить стены.

Нарезка штроб в стеновых панелях

При отсутствии технических навыков лучше обойтись без штробления. Если все-таки процедуры избежать нельзя, необходимо подготовить болгарку с алмазным диском по бетону или бензорез. Перед тем, как приступить к нарезке, следует разметить место будущей прокладки кабеля.

На расстоянии 2 см друг от друга вращающимся диском сделать неглубокие борозды. Глубина надрезов не должна превышать 1 см, чтобы не повредить стальную арматуру. Лучше вместо болгарки использовать штроборез, оснащенный кожухом и пылесосом для сбора пыли.

Важно! Самостоятельная нарезка штроб допускается только в вертикальном направлении. Запрещено нарезать борозды и канавки горизонтально, по диагонали и под сложным углом

Это связано с тем, что при отсутствии необходимых навыков можно нарушить прочностные характеристики стеновой панели.

Открытый способ прокладки

Монтаж системы осуществляется посредством крепления труб и кабель-каналов к стенам. Крепление коробов прямоугольной и цилиндрической формы выполняется с помощью стягивающих хомутов.

В местах расположения клемных соединений устанавливаются коммутационные коробки. Места для прокладки следует выбирать так, чтобы минимизировать риск возможных повреждений (например, при открывании двери).

Подвесной потолок

При наличии подвесного или натяжного потолка самым лучшим ответом на вопрос о том, как заменить проводку будет решение завести провода внутрь монтажного короба для подвесных потолочных панелей.

Чтобы поменять проводку, расположенную в местах соединения панелей или между потолочными перекрытиями и стенами, не обязательно использовать штроборез. Достаточно расковырять старую штукатурку или замазку с помощью ручного инструмента или перфоратора.

Открытая проводка – что это?

Если владелец квартиры не хочет нанимать штукатуров, убирать пыль после штробления и делать косметический ремонт, то лучше всего выполнить замену проводки, используя открытый способ. Открытые электролинии устанавливаются без штроб – при этом они прокладываются в плоскостях стен с применением специальных плинтусов и прочих изделий. Для их изготовления используются самозатухающие материалы: металл, пластмасса, прочие композиты. Для того чтобы закамуфлировать электросеть, сегодня применяются самые различные элементы, позволяющие декорировать квартиру. К изделиям для прокладки проводов можно также отнести:

• кабель-каналы
• гофрорукава
• коробы

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Подведем итоги:

Существует несколько основных этапов, которые необходимо пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Нужно заглянуть в щит и последовательно выключить все автоматы. После этого следует проверить, крутится ли электросчетчик, измерить напряжение в розетках
• разборка. Удалите изношенные провода своими руками, предварительно сняв люстры и светильники, коробки и розетки.
• подготовить план размещения новой сети для каждой комнаты, включая ванную, кухню, туалет
• подготовить поверхность и провести монтаж, закрепить провода по кабель-каналам и установить коробки
• последний шаг — проверка полученной сети и завершение работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, производить отделку и клеить обои.

Кроме того, при выполнении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные нормами пожарной безопасности и ГОСТ:

• распределительные коробки, счетчики и розетки должны быть установлены в доступном месте
• монтажная высота розеток — 30 см, выключателей — 90 см.
• если рядом есть металлический элемент (радиатор, трубы и т.п.), розетки располагают на расстоянии 50 см от него
• в туалете возможна установка только розеток с защитой от воды
• на кухне необходимо наличие не менее трех розеток, в квартире из расчета одна розетка на шесть квадратных метров.

Кроме того, необходимо нарисовать схему, как должен быть проложен кабель по горизонтали или по вертикали. Это не только облегчит вашу работу, но и позволит правильно настроить внутреннюю сеть.

Существует множество способов прокладки кабелей для квартирной электросети. Монтаж можно проводить в старые каналы, что является наиболее безопасным вариантом, в стяжку (с деревянным полом дело обстоит сложнее), в штукатурку или под потолок, если вы планируете делать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических характеристик помещения.

В любом случае необходимо соблюдать технику безопасности на производстве и пожарных, строительные нормы. Это позволит установить необходимое количество проводов и максимально качественно выполнить разводку.
